Producttype	Vrieskast
Merk	Bosch
Model	GID18ASE0
Klimaatklasse	SN-ST (gematigd tot subtropisch)
Vriescapaciteit	~20 kg/24 u
Opslagtijd bij stroomuitval	~20 u
Afmetingen (H x B x D)	185 x 60 x 65 cm
Nettogewicht	~70 kg
Elektrische aansluiting	220-240 V, 50 Hz
Energieverbruik	Klasse A+ (schatting)
Geluidsniveau	~42 dB
Koelmiddel	R600a
Belangrijkste functies	Snelvriezen, LED-verlichting, deuropen alarm
Veiligheid	Kinderslot, oppervlakteveiligheid
Onderhoud en reiniging	Reinigen met een zachte doek en zeepwater, handmatig ontdooien
Onderdelen	Deurrubber, scharnieren, legplateaus, vriesbakken
Repareerbaarheid	Vervangingsinstructies meegeleverd voor rubber, scharnier, legplateau, bak

Veelgestelde vragen - GID18ASE0 BOSCH

Hoe installeer ik mijn Bosch GID18ASE0 vriezer?

Plaats het apparaat op een goed geventileerde plek, uit de buurt van direct zonlicht en warmtebronnen. Houd aan de achterkant minimaal 5 cm vrij voor luchtcirculatie. Sluit aan op een geaard stopcontact.

Wat is de ideale vriestemperatuur?

De aanbevolen temperatuur is -18 °C. Gebruik de instelknop om de temperatuur aan te passen. Een lagere temperatuur kan het energieverbruik verhogen.

Hoe draai ik de deur?

Haal de stekker uit het stopcontact. Schroef de bovenste en onderste scharnieren los, verwijder de deur en monteer de scharnieren aan de andere kant. Volg de instructies in de handleiding voor correcte montage.

Hoe ontdooi ik de vriezer?

Haal de stekker uit het stopcontact en verwijder al het voedsel. Laat de deur open tot het ijs is gesmolten. Gebruik nooit scherpe voorwerpen om ijs weg te krabben. Reinig en droog voordat u de stekker weer in het stopcontact steekt.

Wat te doen bij een geluidsalarm?

Het alarm gaat af als de temperatuur de ingestelde drempel overschrijdt. Controleer of de deur goed gesloten is en of er geen stroomstoring is. Als het alarm aanhoudt, neem dan contact op met de klantenservice.

Hoe reinig ik de deurrubbers?

Gebruik een zachte, vochtige doek met zeepwater. Droog daarna grondig. Vermijd schurende producten, omdat deze het rubber kunnen beschadigen.

Kan ik zelf het deurrubber vervangen?

Ja, de handleiding bevat gedetailleerde instructies. Verwijder het oude rubber uit de groef en plaats het nieuwe rubber door stevig aan te drukken. Zorg ervoor dat de groef niet beschadigd is.

Hoe vervang ik een deurscharnier?

Haal de stekker uit het stopcontact. Draai met een Torx TX20-bit de schroeven van de scharnieren los. Verwijder de deur en vervolgens het scharnier. Monteer het nieuwe scharnier in omgekeerde volgorde. Let op het zware gewicht.

Waarom maakt mijn vriezer lawaai?

Bedrijfsgeluiden (borrelen, klikken) zijn normaal. Als het geluid abnormaal is, controleer dan of het apparaat waterpas staat en of er niets tegen de compressor aan komt. Raadpleeg indien nodig de handleiding.

Waar vind ik onderdelen voor mijn model?

Originele onderdelen zijn verkrijgbaar via de klantenservice van Bosch. Gebruik alleen aanbevolen onderdelen om de veiligheid en werking te garanderen.

GEBRUIKSAANWIJZING GID18ASE0 BOSCH

Reparatie informatie - Vriezer

i Over dit document....51

1.1 Belangrijke informatie 51

1.1.1 Doel 51

1.2 Verklaring van symbolen.... 51

1.2.1 Gevarenniveaus....51

1.2.2 Gevarensymbolen....51

1.2.3 Structuur van de waarschuwingen.... 52

1.2.4 Algemene symbolen....52

Veiligheid....53

2.1 Algemene veiligheidsinstructies....53

2.1.1 Alle huishoudelijke apparaten 53

Gereedschappen en hulpmiddelen 54

Reparatie....55

4.1 Deurafdichting vervangen 55
4.1.1 Deurafdichting verwijderen 55
4.1.2 Deurafdichting monteren 55
4.2 Deurscharnier vervangen....58
4.2.1 Deurscharnier verwijderen....58
4.2.2 Deurscharnier monteren....59
4.3 Plateau vervangen....60
4.3.1 Plateau verwijderen....60
4.3.2 Plateau monteren....60
4.4 Vrieslade vervangen....61
4.4.1 Vrieslade verwijderen 61
4.4.2 Vrieslade installeren....61

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.
De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Alg. symbool Betekenis
	Identificatie van een speciale tip (tekst en/of afbeelding)
	Identificatie van een eenvoudige tip (tekst)
	Identificatie van een link naar een video-instructie
	Identificatie van vereiste gereedschappen
	Identificatie van vereiste voorwaarden
	Identificatie van een voorwaarde (als ...,dan ...)
	Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek[00342013]	60 cm x 50 cm
Torxbit TX20[00340865]	6,3 mm (1/4")

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

4.1.1 Deurafdichting verwijderen

1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

	De dikte van de nieuwe deurafdichting kan licht afwijken van de dikte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn.
	Als uw apparaat verstelbare scharnieren of scharnierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren.
	De zijgaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zijn geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. ⑨ Als de sleuf voor de afdichting is beschadigd:

- Neem contact op met de klantenservice.

1. Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdichting met een haardroger of met warm water en breng het handmatig terug in zijn vorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting wordt gemonteerd.

Reparatie

4.2 Deurscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

4.2.1 Deurscharnier verwijderen

1. 1. Draai de twee schroeven los (1).

2. Haal het bovenste schamier los (2).

3. Haal de deur met bovenste scharnier eruit (3).

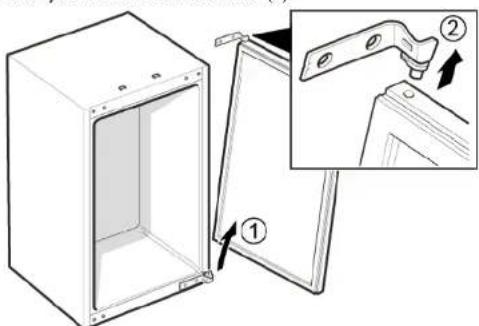

1. 1. Verwijder de deur (1).

2. Verwijder het bovenste scharnier (2).

→ Het bovenste scharnier wordt verwijderd.

Reparatie

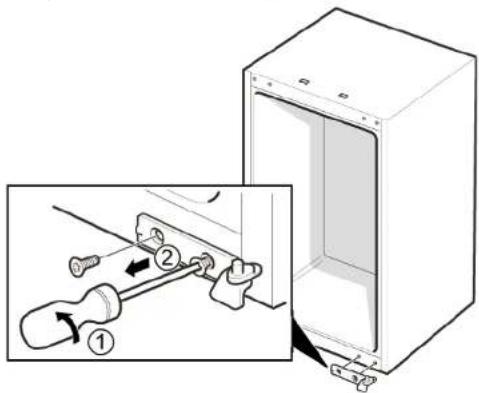

1. 1. Draai de twee schroeven los (1).

2. Verwijder het onderste scharnier (2).

Het onderste deurscharnier wordt verwijderd.

4.2.2 Deurscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Plateau vervangen

Voorwaarde:

Deur is open.

4.3.1 Plateau verwijderen

▶ Trek het plateau eruit.

Plateau wordt verwijderd.

4.3.2 Plateau monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Vrieslade vervangen

Voorwaarde:

Deur is open.

4.4.1 Vrieslade verwijderen

1. Trek de vrieslade er helemaal uit (1).
2. Verwijder de vrieslade (2).

Vrieslade wordt verwijderd.

4.4.2 Vrieslade installeren

▶ Monteer in omgekeerde volgorde.

4.1 Replacing door gasket 67
4.1.1 Removing door gasket....67
4.1.2 Installing door gasket 67

4.2 Replacing door hinge....70

4.2.1 Removing door hinge 70

4.2.2 Installing door hinge 71

4.3 Replacing shelf....72

4.3.1 Removing shelf 72

4.3.2 Installing shelf....72

4.1 Replacing door gasket

Prerequisite:

Door is open.

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.2 Replacing door hinge

Required tools:

Torx Bit TX20 6,3 mm (1/4") [00340865]

4.2.1 Removing door hinge

4.2.2 Installing door hinge

4.3.1 Odobratie odkladacej plochy

▶ Vytiahnite odkladaciu plochu.
