GID18ASE0 - Congélateur BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur armoire
Marque	Bosch
Modèle	GID18ASE0
Classe climatique	SN-ST (tempérée à subtropicale)
Capacité de congélation	~20 kg/24 h
Autonomie en cas de panne	~20 h
Dimensions (H x L x P)	185 x 60 x 65 cm
Poids net	~70 kg
Alimentation électrique	220-240 V, 50 Hz
Consommation énergétique	Classe A+ (estimation)
Niveau sonore	~42 dB
Réfrigérant	R600a
Fonctions principales	Congélation rapide, éclairage LED, alarme porte ouverte
Sécurité	Verrouillage enfant, sécurité des surfaces
Entretien et nettoyage	Nettoyer avec chiffon doux et eau savonneuse, dégivrage manuel
Pièces détachées	Joint de porte, charnières, tablettes, bacs d'aliments congelés
Réparabilité	Instructions de remplacement incluses pour joint, charnière, tablette, bac

FOIRE AUX QUESTIONS - GID18ASE0 BOSCH

Comment installer mon congélateur Bosch GID18ASE0 ?

Placez l'appareil dans un endroit bien ventilé, à l'abri de la lumière directe du soleil et des sources de chaleur. Respectez un espacement d'au moins 5 cm à l'arrière pour la circulation d'air. Branchez sur une prise mise à la terre.

Quelle est la température idéale de congélation ?

La température recommandée est de -18 °C. Utilisez le bouton de réglage pour ajuster la température. Une température plus basse peut augmenter la consommation d'énergie.

Comment inverser le sens d'ouverture de la porte ?

Débranchez l'appareil. Dévissez les charnières supérieure et inférieure, retirez la porte, puis remontez les charnières de l'autre côté. Suivez les instructions de la notice pour un montage correct.

Comment dégivrer le congélateur ?

Débranchez l'appareil et sortez tous les aliments. Laissez la porte ouverte jusqu'à ce que la glace fonde. N'utilisez jamais d'outils tranchants pour gratter la glace. Nettoyez et séchez avant de rebrancher.

Que faire en cas d'alarme sonore ?

L'alarme retentit si la température dépasse le seuil défini. Vérifiez que la porte est bien fermée et qu'il n'y a pas de panne de courant. Si l'alarme persiste, contactez le service après-vente.

Comment nettoyer les joints de porte ?

Utilisez un chiffon doux humide avec de l'eau savonneuse. Séchez ensuite soigneusement. Évitez les produits abrasifs car ils pourraient endommager le joint.

Puis-je remplacer moi-même le joint de porte ?

Oui, la notice fournit des instructions détaillées. Retirez l'ancien joint de la rainure, puis insérez le nouveau en appuyant fermement. Assurez-vous que la rainure n'est pas endommagée.

Comment remplacer une charnière de porte ?

Débranchez l'appareil. Avec un embout Torx TX20, dévissez les vis des charnières. Retirez la porte, puis la charnière. Montez la nouvelle charnière en sens inverse. Attention à la charge lourde.

Pourquoi mon congélateur fait-il du bruit ?

Des bruits de fonctionnement (gargouillis, cliquetis) sont normaux. Si le bruit est anormal, vérifiez qu'il est de niveau et que rien ne touche le compresseur. Consultez la notice si nécessaire.

Où trouver des pièces détachées pour mon modèle ?

Les pièces détachées d'origine sont disponibles auprès du service après-vente Bosch. Utilisez uniquement des pièces recommandées pour garantir la sécurité et le fonctionnement.

MODE D'EMPLOI GID18ASE0 BOSCH

Conseils de réparation - Congélateur

i A propos de ce document....99

1.1 Informations importantes....99
1.1.1 Objectif 99

1.2 Explication des symboles....99

1.2.1 Niveaux de risque 99

1.2.2 Symboles de danger 99

1.2.3 Structure des indications d'avertissement 100

1.2.4 Symboles généraux 100

Sécurité.... 101

2.1 Consignes de sécurité générales.... 101

2.1.1 Tous les appareils électroménagers.... 101

Outils et aides.... 102

Réparation 103

4.1 Remplacer le joint de porte 103

4.1.1 Retirer le joint de porte 103

4.1.2 Monter le joint de porte.... 103

4.2 Remplacer la charnière de porte.... 106

4.2.1 Retirer la charnière de porte 106

4.2.2 Monter la charnière de porte.... 107

4.3 Remplacer la tablette.... 108

4.3.1 Retirer la tablette.... 108

4.3.2 Monter la tablette 108

4.4 Remplacer le bac d'aliments congelés 109

4.4.1 Retirer le bac d'aliments congelés.... 109

4.4.2 Monter le bac d'aliments congelés 109

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

- Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection[00342013]	60 cm x 50 cm
Embout Torx TX20[00340865]	6,3 mm (1/4")

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

	L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte.
	Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite.
	Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. if Si la rainure de joint est endommagée.

Contacter le service après-vente.

3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation

4.2 Remplacer la charnière de porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

√ Appareil est déconnecté de l'alimentation.
La porte est ouverte.

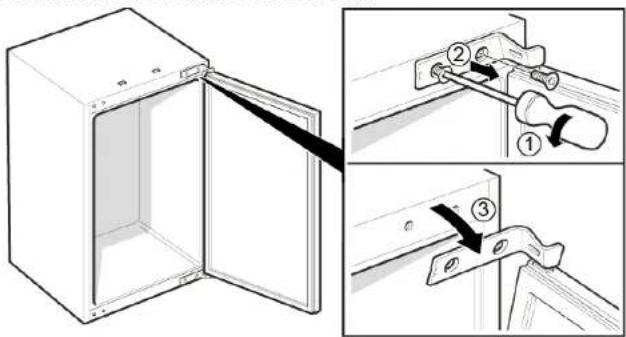

4.2.1 Retirer la charnière de porte

1. 1. Dévisser deux vis (1).
2. Libérer la charnière supérieure (2).
3. Sortir la porte avec la charnière supérieure (3).

1. 1. Retirer la porte (1).

2. Retirer la charnière supérieure (2).

La charnière supérieure est retirée.

Réparation

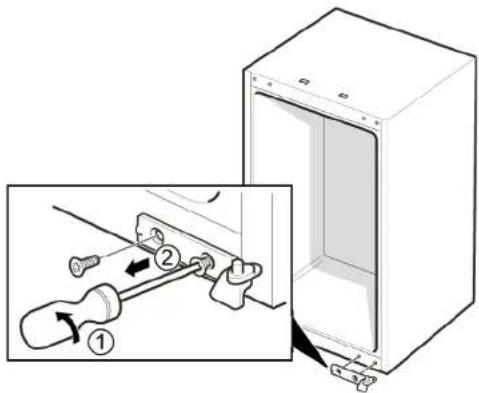

1. 1. Dévisser deux vis (1).

2. Retirer la chamière inférieure (2).

La charnière inférieure est retirée.

4.2.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.3.1 Retirer la tablette

La tablette est retirée.

4.3.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer le bac d'aliments congelés

Pré-requis:

La porte est ouverte.

4.4.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1).
2. Retirer le bac d'aliments congelés (2).

→ Le bac d'aliments congelés est retiré.

4.4.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.
