Tipo di prodotto	Congelatore armadio
Marca	Bosch
Modello	GID18ASE0
Classe climatica	SN-ST (temperata a subtropicale)
Capacità di congelamento	~20 kg/24 h
Autonomia in caso di guasto	~20 h
Dimensioni (A x L x P)	185 x 60 x 65 cm
Peso netto	~70 kg
Alimentazione elettrica	220-240 V, 50 Hz
Consumo energetico	Classe A+ (stima)
Livello sonoro	~42 dB
Refrigerante	R600a
Funzioni principali	Congelamento rapido, illuminazione LED, allarme porta aperta
Sicurezza	Blocco bambini, sicurezza delle superfici
Manutenzione e pulizia	Pulire con panno morbido e acqua saponata, sbrinamento manuale
Pezzi di ricambio	Guarnizione porta, cerniere, ripiani, vaschette per alimenti congelati
Riparabilità	Istruzioni di sostituzione incluse per guarnizione, cerniera, ripiano, vaschetta

Domande frequenti - GID18ASE0 BOSCH

Come installare il mio congelatore Bosch GID18ASE0?

Posizionare l'apparecchio in un luogo ben ventilato, al riparo dalla luce solare diretta e da fonti di calore. Rispettare una distanza di almeno 5 cm sul retro per la circolazione dell'aria. Collegare a una presa con messa a terra.

Qual è la temperatura ideale di congelamento?

La temperatura consigliata è di -18 °C. Utilizzare il pulsante di regolazione per regolare la temperatura. Una temperatura più bassa può aumentare il consumo energetico.

Come invertire il senso di apertura della porta?

Scollegare l'apparecchio. Svitare le cerniere superiore e inferiore, rimuovere la porta, quindi rimontare le cerniere dall'altro lato. Seguire le istruzioni del manuale per un montaggio corretto.

Come sbrinare il congelatore?

Scollegare l'apparecchio e rimuovere tutti gli alimenti. Lasciare la porta aperta fino a quando il ghiaccio si scioglie. Non utilizzare mai utensili affilati per raschiare il ghiaccio. Pulire e asciugare prima di ricollegare.

Cosa fare in caso di allarme acustico?

L'allarme suona se la temperatura supera la soglia impostata. Verificare che la porta sia ben chiusa e che non ci sia un'interruzione di corrente. Se l'allarme persiste, contattare il servizio di assistenza.

Come pulire le guarnizioni della porta?

Utilizzare un panno morbido umido con acqua saponata. Asciugare poi accuratamente. Evitare prodotti abrasivi perché potrebbero danneggiare la guarnizione.

Posso sostituire da solo la guarnizione della porta?

Sì, il manuale fornisce istruzioni dettagliate. Rimuovere la vecchia guarnizione dalla scanalatura, quindi inserire quella nuova premendo saldamente. Assicurarsi che la scanalatura non sia danneggiata.

Come sostituire una cerniera della porta?

Scollegare l'apparecchio. Con una punta Torx TX20, svitare le viti delle cerniere. Rimuovere la porta, poi la cerniera. Montare la nuova cerniera in senso inverso. Attenzione al carico pesante.

Perché il mio congelatore fa rumore?

I rumori di funzionamento (gorgoglio, scatti) sono normali. Se il rumore è anomalo, verificare che sia in piano e che nulla tocchi il compressore. Consultare il manuale se necessario.

Dove trovare pezzi di ricambio per il mio modello?

I pezzi di ricambio originali sono disponibili presso il servizio di assistenza Bosch. Utilizzare solo pezzi consigliati per garantire la sicurezza e il funzionamento.

MANUALE UTENTE GID18ASE0 BOSCH

▶ Extraire la tablette.

Consigli di riparazione - Congelatore

i Utilizzo del documento 147

1.1 Avvertenze importanti 147
1.1.1 Scopo 147

1.2 Spiegazione dei simboli 147

1.2.1 Livelli di pericolo 147

1.2.2 Simboli di pericolo.... 147

1.2.3 Struttura degli avvertimenti 148

1.2.4 Simboli generici 148

Sicurezza.... 149

2.1 Note generali sulla sicurezza.... 149
2.1.1 Tutti gli elettrodomestici.... 149

Strumenti e ausili.... 150

Riparazione.... 151

4.1 Sostituzione della guarnizione della porta 151
4.1.1 Smontaggio della guarnizione della porta 151
4.1.2 Montaggio della guarnizione della porta.... 151
4.2 Sostituzione della cerniera della porta.... 154
4.2.1 Smontaggio della cerniera della porta.... 154
4.2.2 Montaggio della cerniera della porta.... 155
4.3 Sostituzione del ripiano.... 156
4.3.1 Smontaggio del ripiano.... 156
4.3.2 Montaggio del ripiano 156
4.4 Sostituzione del cassetto surgelati.... 157
4.4.1 Rimozione del cassetto surgelati.... 157
4.4.2 Inserimento del cassetto surgelati 157

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione[00342013]	60 cm x 50 cm
Punta Torx TX20[00340865]	6,3 mm (1/4")

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. if Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3. i Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guamizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della cerniera della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
√ La porta è aperta.

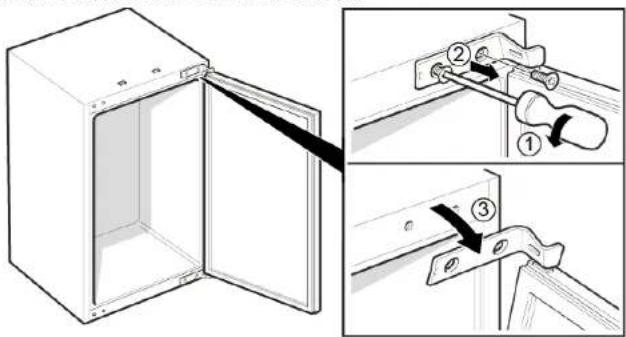

4.2.1 Smontaggio della cerniera della porta

1. 1. Svitare le due viti (1).
2. Liberare la cerniera superiore (2)
3. Togliere la porta con la cerniera superiore (3).

1. 1. Togliere la porta (1).

2. Togliere la cerniera superiore (2).

→ La cerniera superiore è rimossa.

Riparazione

1. 1. Svitare le due viti (1).

2. Togliere la cerniera inferiore (2).

La cerniera inferiore è rimossa.

4.2.2 Montaggio della cerniera della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.3.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.3.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione del cassetto surgelati

Prerequisiti:

La porta è aperta.

4.4.1 Rimozione del cassetto surgelati

1. Estrarre completamente il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimosso.

4.4.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.
