Produkta veids	Saldētājs skapis
Zīmols	Bosch
Modelis	GID18ASE0
Klimata klase	SN-ST (mērenā līdz subtropiskā)
Saldēšanas jauda	~20 kg/24 h
Darbības laiks strāvas padeves traucējumu gadījumā	~20 h
Izmēri (A x P x D)	185 x 60 x 65 cm
Neto svars	~70 kg
Elektrības padeve	220-240 V, 50 Hz
Enerģijas patēriņš	A+ klase (aptuveni)
Trokšņa līmenis	~42 dB
Aukstumaģents	R600a
Galvenās funkcijas	Ātrā sasaldēšana, LED apgaismojums, atvērtu durvju trauksme
Drošība	Bērnu slēdzene, virsmu drošība
Apkope un tīrīšana	Tīrīt ar mīkstu drānu un ziepjūdeni, manuāla atkausēšana
Rezerves daļas	Durvju blīve, eņģes, plaukti, saldēto pārtikas trauki
Remontējamība	Iekļautas nomaiņas instrukcijas blīvei, eņģei, plauktam, traukam

Bieži uzdotie jautājumi - GID18ASE0 BOSCH

Kā uzstādīt manu Bosch GID18ASE0 saldētāju ?

Novietojiet ierīci labi vēdināmā vietā, prom no tiešas saules gaismas un siltuma avotiem. Nodrošiniet vismaz 5 cm atstarpi aizmugurē gaisa cirkulācijai. Pievienojiet iezemētai kontaktligzdai.

Kāda ir ideālā sasaldēšanas temperatūra ?

Ieteicamā temperatūra ir -18 °C. Izmantojiet regulēšanas pogu temperatūras pielāgošanai. Zemāka temperatūra var palielināt enerģijas patēriņu.

Kā mainīt durvju atvēršanas virzienu ?

Atvienojiet ierīci. Atskrūvējiet augšējo un apakšējo eņģi, noņemiet durvis, tad atkal uzstādiet eņģes otrā pusē. Ievērojiet rokasgrāmatas instrukcijas pareizai montāžai.

Kā atkausēt saldētāju ?

Atvienojiet ierīci un izņemiet visus pārtikas produktus. Atstājiet durvis atvērtas, līdz ledus izkūst. Nekad neizmantojiet asus priekšmetus ledus skrāpēšanai. Notīriet un nosusiniet pirms atkārtotas pievienošanas.

Ko darīt skaņas trauksmes gadījumā ?

Trauksme atskan, ja temperatūra pārsniedz noteikto slieksni. Pārbaudiet, vai durvis ir cieši aizvērtas un vai nav strāvas padeves pārtraukuma. Ja trauksme turpinās, sazinieties ar klientu apkalpošanas dienestu.

Kā tīrīt durvju blīves ?

Izmantojiet mitru mīkstu drānu ar ziepjūdeni. Pēc tam rūpīgi nosusiniet. Nelietojiet abrazīvus līdzekļus, jo tie var sabojāt blīvi.

Vai es varu pats nomainīt durvju blīvi ?

Jā, rokasgrāmatā ir detalizētas instrukcijas. Noņemiet veco blīvi no rievas, pēc tam ievietojiet jauno, stingri piespiežot. Pārliecinieties, ka rieva nav bojāta.

Kā nomainīt durvju eņģi ?

Atvienojiet ierīci. Izmantojot Torx TX20 uzgali, atskrūvējiet eņģu skrūves. Noņemiet durvis, tad eņģi. Uzstādiet jauno eņģi pretējā secībā. Uzmanību, smaga krava.

Kāpēc mans saldētājs trokšņo ?

Darbības trokšņi (burkšķēšana, klikšķēšana) ir normāli. Ja troksnis ir neparasts, pārbaudiet, vai tas ir līmenī un vai nekas nepieskaras kompresoram. Ja nepieciešams, skatiet rokasgrāmatu.

Kur atrast rezerves daļas manam modelim ?

Oriģinālās rezerves daļas ir pieejamas Bosch klientu apkalpošanas dienestā. Izmantojiet tikai ieteicamās daļas, lai nodrošinātu drošību un darbību.

LIETOŠANAS INSTRUKCIJA GID18ASE0 BOSCH

Informācija par remontu - Saldētava

i Par šo dokumentu.... 159

1.1 Būtiska informācija 159

1.1.1 Mérkis 159

1.2 Simbolu skaidrojums.... 159

1.2.1 Bīstamības līmeni 159

1.2.2 Bīstamības simboli.... 159

1.2.3 Brīdinājumu struktūra 160

1.2.4 Vispārīgie simboli.... 160

Drošība.... 161

2.1 Vispārējie drošības norādījumi 161

2.1.1 Visām mājsaimniecības ierīcēm.... 161

Piederumi un palīglīdzekli.... 162

Remonts 163

4.1 Durvju blīvslēga nomaina.... 163
4.1.1 Durvju blīvslēga nonemšana.... 163
4.1.2 Durvju blīvslēga uzstādīšana 163
4.2 Durvju viras nomaina 166
4.2.1 Durvju viras nonemšana.... 166
4.2.2 Durvju viras uzstādīśana 167
4.3 Plaukta nomaina.... 168
4.3.1 Plaukta iznemšana.... 168
4.3.2 Plaukta uzstādīšana.... 168
4.4 Saldētās pārtikas tvertnes nomaina 169
4.4.1 Saldētās pārtikas tvertnes iznemšana 169
4.4.2 Saldētās pārtikas tvertnes uzstādīšana 169

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
	Vispārējs brīdinājuma paziņojums
	Elektriskā sprieguma radīts ap-draudējums
	Sprādzienbīstamības risks
	Griezumu bīstamība
	Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

Nākamajā piemērā ir parādīts brīdinājums, kas apzimē elektrotrieciena risku, ko rada spriegumaktīvas detaļas. Ir norādīts bīstamības novēršanas pasākums.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ val grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispāñigie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detalās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Torx uzgalis TX20[00340865]	6,3 mm (1/4")

Remonts

4.1 Durvju blīvslēga nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir nonemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atškirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminā.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāci-ju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. if Ja blīvslēga rieva ir bojāta

Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Durvju viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.

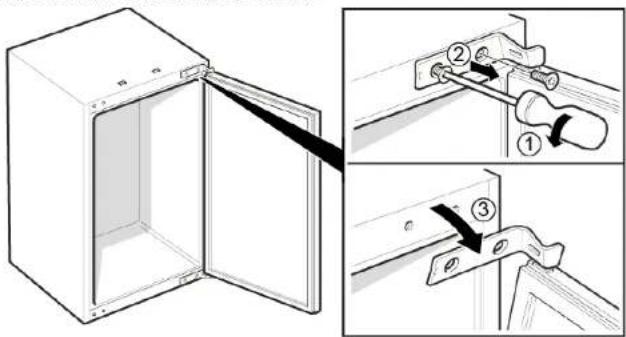

4.2.1 Durvju viras noņemšana

1. 1. Izskrūvējiet abas skrūves (1).
2. Atbrīvojiet augšējo viru (2).
3. Atvirziet durvis kopā ar augšējo viru (3).

Augšējā vira ir nonemta.

Remonts

1. 1. Izskrūvējiet abas skrūves (1).
2. Nonemiet apakšējo viru (2).

Apakšējā vira ir noņemta.

4.2.2 Durvju viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Plaukta nomaina

Prasība:

Durvīm ir jābūt atvērtām.

4.3.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Saldētās pārtikas tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.4.1 Saldētās pārtikas tvertnes izņemšana

1. Pilnībā izvelciet saldētās pārtikas tvertni (1).
2. Iznemiet saldētās pārtikas tvertni (2).

Saldētās pārtikas tvertne ir izņemta.

4.4.2 Saldētās pārtikas tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
