KIN86VFF0 - Saldētava BOSCH - Bezmaksas lietošanas instrukcija

Produkta veids	Saldētava
Zīmols	Bosch
Modelis	KIN86VFF0
Izmēri (A x P x D)	aptuveni 176 x 60 x 65 cm
Neto svars	aptuveni 70 kg
Enerģijas klase	E (saskaņā ar ES 2019/2016 normu)
Gada enerģijas patēriņš	aptuveni 260 kWh/gadā
Neto tilpums	aptuveni 240 L
Klimata klase	SN-T
Troksnis (dB(A) re 1 pW)	aptuveni 38 dB
Spriegums / Frekvence	220-240 V / 50 Hz
Galvenās funkcijas	Superdzesēšana, temperatūras trauksme, ciparu displejs
Apgaismojums	LED
Atkausēšanas veids	Manuāls
Uzstādīšana	Neatkarīgs vai iebūvējams (saskaņā ar instrukcijām)
Durvju atvēršanas virziena maiņa	Jā (plakanā un bīdāmā eņģe)
Pieejamas rezerves daļas	Durvju blīvējums, eņģes, plaukti, tvertnes, LED prožektors
Remontējamība	Patērētājs var nomainīt noteiktas daļas (skatīt instrukciju)
Apkope un tīrīšana	Atvienot ierīci pirms tīrīšanas; izmantot mitru drānu
Garantija	2 gadi (saskaņā ar vietējiem tiesību aktiem)

Bieži uzdotie jautājumi - KIN86VFF0 BOSCH

Kāda ir Bosch KIN86VFF0 saldētavas ietilpība?

Neto tilpums ir aptuveni 240 litri, ļaujot uzglabāt lielu daudzumu sasaldētu pārtikas produktu. Saldēšanas jauda 24 stundās parasti ir no 10 līdz 15 kg.

Kā regulēt saldētavas temperatūru?

Izmantojiet regulēšanas pogu ierīces iekšpusē. Ideālā temperatūra ir -18°C. Lai ātri sasaldētu, aktivizējiet funkciju Superdzesēšana.

Ko darīt, ja ieslēdzas temperatūras trauksme?

Trauksme atskan, ja temperatūra pārsniedz slieksni. Pārbaudiet, vai durvis ir cieši aizvērtas un vai gaiss cirkulē. Ja problēma saglabājas, sazinieties ar pēcpārdošanas servisu.

Kā mainīt durvju atvēršanas virzienu?

Skatieties instrukcijā detalizētus soļus. Jānoņem plakanās vai bīdāmās eņģes, jāapgriež stiprinājumi un jāsamontē no jauna. Valkājiet aizsargcimdus.

Vai es pats varu salabot LED prožektoru?

Nē, LED prožektora remontu drīkst veikt tikai pēcpārdošanas serviss. Pirms jebkādas iejaukšanās atvienojiet ierīci un ievērojiet drošības norādījumus.

Kādi ir normāli saldētavas radītie trokšņi?

Kompresora, dzesēšanas šķidruma cirkulācijas vai klikšķu trokšņi ir normāli. Ja troksnis ir neparasts, pārbaudiet, vai ierīce ir līdzena.

Kā atkausēt saldētavu?

Atvienojiet ierīci, izņemiet pārtiku un atstājiet durvis vaļā. Novietojiet dvieļus, lai uzsūktu ūdeni. Nelietojiet asus priekšmetus, lai skrāpētu ledu.

Kur es varu iegādāties rezerves daļas, piemēram, durvju blīvējumu?

Sazinieties ar Bosch pēcpārdošanas servisu vai pilnvarotu izplatītāju. Izmantojiet tikai oriģinālās daļas (norādītas instrukcijā).

Kāda ir šī modeļa klimata klase?

Klimata klase ir SN-T, kas nozīmē, ka tā darbojas optimāli temperatūrā no 10°C līdz 43°C.

Kā tīrīt saldētavas iekšpusi?

Atvienojiet ierīci. Tīriet ar mīkstu drānu, kas samērcēta siltā ūdenī ar maigu mazgāšanas līdzekli. Noskalojiet un rūpīgi nosusiniet. Neizmantojiet tvaika tīrītājus.

LIETOŠANAS INSTRUKCIJA KIN86VFF0 BOSCH

Informācija par remontu - Dzesēšanas un saldēšanas kombinācija

i Par šo dokumentu.... 315

1.1 Būtiska informācija 315

1.1.1 Mērkis 315

1.2 Simbolu skaidrojums.... 315

1.2.1 Bīstamības līmeni 315

1.2.2 Bīstamības simboli 315

1.2.3 Brīdinājumu struktūra 316

1.2.4 Vispārīgie simboli....316

Drošība.... 317

2.1 Vispārējie drošības norādījumi 317

2.1.1 Visām mājsaimniecības ierīcēm.... 317

Piederumi un palīglīdzekli.... 318

Remonts 319

4.1 Durvju blīvslēga nomaina.... 319

4.1.1 Durvju blīvslēga nonemšana.... 319

4.1.2 Durvju blīvslēga uzstādīšana 319

4.2 Plakanās viras nomaina.... 322

4.2.1 Plakanās viras nonemśana 322

4.2.2 Plakanās viras uzstādīśana 324

4.3 Slīdošās viras nomaina.... 325

4.3.1 Slīdošās viras nonemšana.... 325

4.3.2 Slīdošās viras uzstādīšana 326

4.4 Durvju plaukta nomaina 327

4.4.1 Durvju plaukta nonemšana 327

4.4.2 Durvju plaukta uzstādīšana.... 327

4.5 Plaukta nomaiņa.... 328

4.5.1 Plaukta iznemšana.... 328

4.5.2 Plaukta uzstādīšana.... 328

4.6 Izvelkamā plaukta nomaina.... 329

4.6.1 Izvelkamā plaukta izņemšana 329

4.6.2 Izvelkamā plaukta uzstādīšana 329

4.7 Saldētavas nodalījuma plaukta nomaiņa 33

4.7.1 Saldētavas nodalījuma plaukta izņemšana 330

4.7.2 Saldētavas nodalījuma plaukta uzstādīšana 330

4.8 Saldētās pārtikas tvertnes nomaina.... 331

4.8.1 Saldētās pārtikas tvertnes izņemšana.... 331

4.8.2 Saldētās pārtikas tvertnes uzstādīšana.... 331

4.9 Auglu un dârzenu tvertnes nomaiña 332

4.9.1 Auglu un dârzenu tvertnes iznemšana 332

4.9.2 Auglu un dārzenu tvertnes uzstādīšana 332

4.10 Starplikas un auglu un dârzenu tvertnes vâka nomaiña 333

4.10.1 Starplikas iznemšana un auglu un dârzenu tvertnes vâka noņemša-

na....333

4.10.2 Starplikas un auglu un dârzenu tvertnes vâka uzstâdîšana 333

4.11 Svaiguma saglabāšanas tvertnes nomaiņa.... 334

4.11.1 Svaiguma saglabāšanas tvertnes iznemšana 334

4.11.2 Svaiguma saglabāšanas tvertnes uzstādīšana 334

4.12 Izvelkamās tvertnes nomaina.... 335

4.12.1 Izvelkamās tvertnes izņemšana.... 335

4.12.2 Izvelkamās tvertnes uzstādīšana.... 335

4.13 LED starmeša nomaina 336

4.13.1 LED starmeša nonemšana.... 336

4.13.2 LED starmeša uzstādīšana 337

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma paziņojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma paziņojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma paziņojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma paziņojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīts ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BÍSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt] Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detaļās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Torx uzgalis TX20[00340865]	6,3 mm (1/4")
īpašs darbarīks[00342180]

Remonts

4.1 Durvju blīvslēga nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir nonemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atškirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminā.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāci-ju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. if Ja blīvslēga rieva ir bojāta

Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Plakanās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
Mēbeles durvīm ir jābūt noņemtām. Skatiet uzstādīšanas instrukciju.
√ Durvīm ir jābūt atvērtām.

4.2.1 Plakanās viras nonemšana

1. Nonemiet četrus viras pärsegus.


1. 1. Atskrūvējiet četras skrūves (1).

2. Augšējās durvis izvelciet un nonemiet (2).

1. 1. Izskrūvējiet četras skrūves (1).

2. Nonemiet viras (2).

1. 1. Atskrūvējiet četras skrūves (1).

2. Apakšējās durvis izvelciet un nonemiet (2).

1. 1. Izskrūvējiet četras skrūves (1).

2. Nonemiet viras (2).

Apakšējo durvju viras ir noņemtas.

Remonts

4.2.2 Plakanās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Slīdošās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
Mēbeles durvis un ierīces durvis ir atvienotas. Skatiet uzstādīšanas instrukciju.

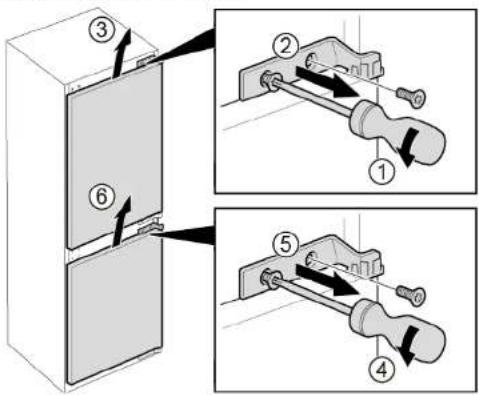

4.3.1 Slīdošās viras noņemšana

1. 1. lzskrūvējiet abas skrūves (1).

2. Nonemiet augšējo durvju augšējo viru (2).

3. Nonemiet augšējās durvis (3)
4. Izskrūvējiet abas skrūves (4).
5. Nonemiet apakšējo durvju augšējo viru (5).
6. Nonemiet apakšējās durvis (6).

1. 1. Izskrūvējiet četras skrūves (1).
2. Noņemiet apakšējās viras (2)

4.3.2 Slīdošās viras uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durvju plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.4.1 Durvju plaukta noņemšana

▶ Paceliet durvju plauktu uz augšu.

Durvju plaukts ir nonemts.

4.4.2 Durvju plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Plaukta nomaiņa

Prasība:

Durvīm ir jābūt atvērtām.

4.5.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Izvelkamā plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.6.1 Izvelkamā plaukta izņemšana

1. Velciet izvelkamo plauktu uz āru, līdz aizturis atbrīvojas.

1. Izvelkamo plauktu nolaidiet un sasveriet uz sāniem, lai izņemtu.

2. Izvelkamais plaukts ir iznemts.

4.6.2 Izvelkamā plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Saldētavas nodalijuma plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.7.1 Saldētavas nodalījuma plaukta izņemšana

- Izvelciet saldētavas nodalījuma plauktu.

Saldētavas nodalījuma plaukts ir izņemts.

4.7.2 Saldētavas nodalījuma plaukta uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Saldētās pārtikas tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

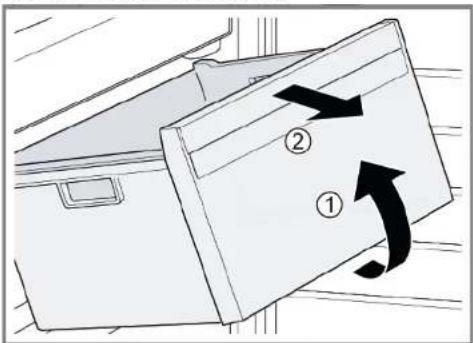

4.8.1 Saldētās pārtikas tvertnes izņemšana

1. Pilnībā izvelciet saldētās pārtikas tvertni (1).
2. Iznemiet saldētās pārtikas tvertni (2).

Saldētās pārtikas tvertne ir izņemta.

4.8.2 Saldētās pārtikas tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

√ Durvīm ir jābūt atvērtām.

4.9.1 Auglu un dârzenu tvertnes iznemšana

1. Pilnībā izvelciet tvertni (1).

2. Iznemiet tvertni (2).

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.10 Starplikas un auglu un dârzenu tvertnes vâka nomaina

Prasība:

Durvīm ir jābūt atvērtām.

4.10.1 Starplikas iznemšana un auglu un dârzenu tvertnes vâka noņemšana

1. Iznemiet no starplikas stikla plâksni.

1. Izņemiet auglu un dārzeņu tvertni.→332

2. 1. Nospiediet sviru starplikas apakšā abās pusēs (1).
3. Velciet starpliku uz priekšu (2).

Auglu un dārzenu tvertnes vāks ir nonemts.

4.10.2 Starplikas un auglu un dârzenu tvertnes vâka uzstâdîšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.11 Svaiguma saglabāšanas tvertnes nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.11.1 Svaiguma saglabāšanas tvertnes izņemšana

1. Sagāziet svaiguma saglabāšanas tvertni uz priekšu (1).
2. Izņemiet svaiguma saglabāšanas tvertni (2).

Svaiguma saglabāšanas tvertne ir iznemta.

4.11.2 Svaiguma saglabāšanas tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.12 Izvelkamās tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.12.1 Izvelkamās tvertnes izņemšana

1. Sagaziet izvelkamo tvertni uz priekšu (1).
2. Iznemiet izvelkamo tvertni (2).

Izvelkamā tvertne ir izņemta.

4.12.2 Izvelkamās tvertnes uzstādīšana

- Uzstādiet apgrieztā kārtībā.

Remonts

4.13 LED starmeša nomaina

Speciāli rīki:

Ipašs darbarīks [00342180]
Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]

lericē ir LED gaismeklis, kam nav jāveic apkope. Šo gaismekli dríkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehnikis!

BİSTAMI

Elektrotrieciena risks spriegumaktīvu dalu dēl!

Dzīvības apdraudējums nepareiza remonta izraisīta elektotrieciena dēļ ► Elektriskās dajas ir jāremontē kvalificētam elektrikim. ► Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detajas!

Nāvējošs elektrotrieciens - Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

ESIET PIESARDZİGI

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
Ledusskapja nodalijuma plauktiem ir jābūt izņemtiem.

4.13.1 LED starmeša nonemšana

1. Atbrīvojiet LED starmeša pārsegu.

1. LED starmeša pärsegu vienlaikus velciet uz iekšu un prom no sienas.

4.13.2 LED starmeša uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
