Produkttyp	Gefrierschrank
Marke	Bosch
Modell	KIN86VFF0
Abmessungen (H x B x T)	ca. 176 x 60 x 65 cm
Nettogewicht	ca. 70 kg
Energieeffizienzklasse	E (gemäß EU-Verordnung 2019/2016)
Jährlicher Energieverbrauch	ca. 260 kWh/Jahr
Nutzinhalt	ca. 240 L
Klimaklasse	SN-T
Geräusch (dB(A) re 1 pW)	ca. 38 dB
Spannung / Frequenz	220-240 V / 50 Hz
Hauptfunktionen	Schnellgefrieren, Temperaturalarm, Digitalanzeige
Beleuchtung	LED
Abtauart	Manuell
Installation	Freistehend oder einbaubar (gemäß Anleitung)
Türanschlag wechselbar	Ja (Flach- und Gleitscharniere)
Ersatzteile verfügbar	Türdichtung, Scharniere, Ablagen, Schubladen, LED-Leuchte
Reparierbarkeit	Verbraucher kann bestimmte Teile selbst austauschen (siehe Anleitung)
Pflege und Reinigung	Gerät vor Reinigung vom Netz trennen; feuchtes Tuch verwenden
Garantie	2 Jahre (gemäß lokaler Gesetzgebung)

Häufig gestellte Fragen - KIN86VFF0 BOSCH

Wie groß ist die Gefrierkapazität des Bosch KIN86VFF0?

Der Nutzinhalt beträgt ca. 240 Liter, sodass eine große Menge an Tiefkühlkost gelagert werden kann. Die Gefrierkapazität in 24 Stunden beträgt in der Regel 10 bis 15 kg.

Wie stelle ich die Temperatur des Gefrierschranks ein?

Verwenden Sie den Einstellknopf im Inneren des Geräts. Die ideale Temperatur beträgt -18 °C. Für schnelles Gefrieren aktivieren Sie die Funktion Schnellgefrieren.

Was tun, wenn der Temperaturalarm ausgelöst wird?

Der Alarm ertönt, wenn die Temperatur den Schwellenwert überschreitet. Überprüfen Sie, ob die Tür richtig geschlossen ist und die Luft zirkuliert. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Wie kann ich die Türöffnungsrichtung wechseln?

Lesen Sie die Anleitung für die detaillierten Schritte. Sie müssen die Flach- oder Gleitscharniere entfernen, die Befestigungen umkehren und wieder montieren. Tragen Sie Schutzhandschuhe.

Kann ich die LED-Leuchte selbst reparieren?

Nein, Reparaturen der LED-Beleuchtung sind dem Kundendienst vorbehalten. Trennen Sie das Gerät vor jedem Eingriff vom Netz und beachten Sie die Sicherheitshinweise.

Welche Geräusche sind beim Gefrierschrank normal?

Geräusche des Kompressors, Kältemittelzirkulation oder Klicken sind normal. Wenn das Geräusch ungewöhnlich ist, überprüfen Sie, ob das Gerät waagerecht steht.

Wie taue ich den Gefrierschrank ab?

Trennen Sie das Gerät vom Netz, entnehmen Sie die Lebensmittel und lassen Sie die Tür offen. Legen Sie Handtücher aus, um das Wasser aufzunehmen. Verwenden Sie keine scharfen Gegenstände, um das Eis zu entfernen.

Wo kann ich Ersatzteile wie die Tür dichtung kaufen?

Wenden Sie sich an den Bosch-Kundendienst oder einen autorisierten Händler. Verwenden Sie nur Originalteile (Referenzen in der Anleitung).

Welche Klimaklasse hat dieses Modell?

Die Klimaklasse ist SN-T, was bedeutet, dass es optimal zwischen 10 °C und 43 °C funktioniert.

Wie reinige ich das Innere des Gefrierschranks?

Trennen Sie das Gerät vom Netz. Reinigen Sie mit einem weichen, lauwarmen Tuch und mildem Reinigungsmittel. Spülen und trocknen Sie gründlich. Verwenden Sie keine Dampfreiniger.

BEDIENUNGSANLEITUNG KIN86VFF0 BOSCH

4.11.2 Verskoellade installeren

4.2.1 Removing flat hinge

Reparatur Hinweise - Kühl- und Gefrierkombination

Zu diesem Dokument...... 219

1.1 Wichtige Hinweise: 219 1.1.1 Zweck 219

1.2 Zeichenerklärung.... 219

1.2.1 Gefahrenstufen.... 219

1.2.2 Gefahrensymbole 219

1.2.3 Struktur der Warnhinweise.... 220

1.2.4 Allgemeine Symbole 220

Sicherheit.... 221

2.1 Allgemeine Sicherheitshinweise 221

2.1.1 Alle Hausgeräte 221

Werkzeuge und Hilfsmittel.... 222

Instandsetzen 223

4.1 Austauschen der Türdichtung.... 223

4.1.1 Ausbauen der Türdichtung 223

4.1.2 Einbauen der Türdichtung 223

4.2 Austauschen des Flachscharniers 226

4.2.1 Ausbauen des Flachscharniers 226

4.2.2 Einbauen des Flachscharniers.... 228

4.3 Austauschen des Schleppscharniers 229

4.3.1 Ausbauen des Schleppscharniers 229

4.3.2 Einbauen des Schleppscharniers 230

4.4 Austauschen des Türabstellers .... 231

4.4.1 Ausbauen des Türabstellers 231

4.4.2 Einbauen des Türabstellers 231

4.5 Austauschen der Ablage 232

4.5.1 Ausbauen der Ablage 232

4.5.2 Einbauen der Ablage 232

4.6 Austauschen der ausziehbaren Ablage 233

4.6.1 Ausbauen der ausziehbaren Ablage 233

4.6.2 Einbauen der ausziehbaren Ablage 233

4.7 Austauschen der Gefrierfachablage .... 234

4.7.1 Ausbauen der Gefrierfachablage 234

4.7.2 Einbauen der Gefrierfachablage .... 234

4.8 Austauschen des Gefriergutbehälters .... 235

4.8.1 Ausbauen des Gefriergutbehälters 235

4.8.2 Einbauen des Gefriergutbehälters 235

4.9 Austauschen des Obst- und Gemüsebehälters 236

4.9.1 Ausbauen des Obst- und Gemüsebehälters 236

4.9.2 Einbauen des Obst- und Gemüsebehälters 236

4.10 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 237

4.10.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 237

4.10.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters 237

4.11 Austauschen des Frischkühlbehälters 238

4.11.1 Ausbauen des Frischkühlbehälters 238

4.11.2 Einbauen des Frischkühlbehälters 238

4.12 Austauschen des ausziehbaren Behälters 239

4.12.1 Ausbauen des ausziehbaren Behälters 239

4.12.2 Einbauen des ausziehbaren Behälters 239

4.13 Austauschen des LED-Strahlers 240

4.13.1 Ausbauen des LED-Strahlers 240

4.13.2 Einbauen des LED-Strahlers 241

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben. In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

GEFAHR

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises. ▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
	Kennzeichnung eines Links zu einer Videoanleitung
	Kennzeichnung erforderlicher Werkzeuge
	Kennzeichnung erforderlicher Voraussetzungen
	Kennzeichnung einer Bedingung (Wenn ..., dann ...)
	Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schaltfläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

■ Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr! Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen. - Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen. ■ Schwere Bauteile gegen Herabfallen sichern. ■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schulztuch[00342013]	60 cm x 50 cm
Torx-Bit TX20[00340865]	6,3 mm (1/4")
Spezialwerkzeug[00342180]

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung:

Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

	Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.
	Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.
	Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken oben und unten in die Kerbe drücken.

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

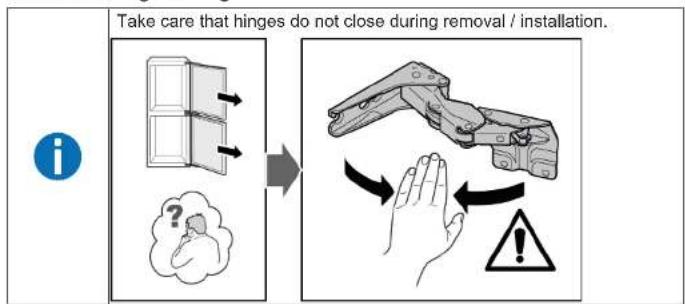

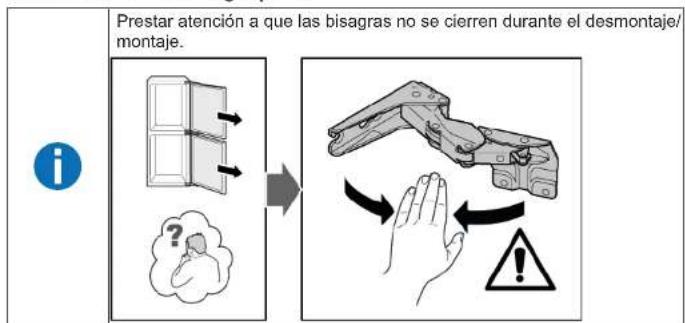

4.2 Austauschen des Flachscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei. √ Die Möbeltür ist entfernt. Siehe Installationsanleitung. √ Die Tür ist offen.

4.2.1 Ausbauen des Flachscharniers

1. Die vier Scharnierabdeckungen entfernen.

1. Die vier Schrauben lösen (1).
2. Die obere Tür herausschieben und entfernen (2).

1. Die vier Schrauben entfernen (1).
2. Die Scharniere entfernen (2).

Die oberen Türscharniere sind entfernt.

1. Die vier Schrauben lösen (1).
2. Die untere Tür herausschieben und entfernen (2).

1. Die vier Schrauben entfernen (1).
2. Die Scharniere entfernen (2).

Die unteren Türscharniere sind entfernt.

Instandsetzen

4.2.2 Einbauen des Flachscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des Schleppscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei. √ Die Möbeltür und die Gerätetür sind getrennt. Siehe Installationsanleitung.

4.3.1 Ausbauen des Schleppscharniers

1. Die beiden Schrauben herausschrauben (1).
2. Das obere Scharnier der oberen Tür entfernen (2).
3. Die obere Tür entfernen (3).
4. Die beiden Schrauben herausschrauben (4).
5. Das obere Scharnier der unteren Tür entfernen (5).
6. Die untere Tür entfernen (6)

1. Die vier Schrauben entfernen (1).
2. Die unteren Scharniere entfernen (2).

Die Scharniere sind entfernt.

4.3.2 Einbauen des Schleppscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen des Türabstellers

Voraussetzung:

√ Die Tür ist offen.

4.4.1 Ausbauen des Türabstellers

▶ Den Türabsteller anheben.

Der Türabsteller ist entfernt.

4.4.2 Einbauen des Türabstellers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen der Ablage

Voraussetzung:

√ Die Tür ist offen.

4.5.1 Ausbauen der Ablage

▶ Die Ablage herausziehen.

Die Ablage ist entfernt.

4.5.2 Einbauen der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen der ausziehbaren Ablage

Voraussetzung:

√ Die Tür ist offen.

4.6.1 Ausbauen der ausziehbaren Ablage

1. Die ausziehbare Ablage herausziehen, bis die Rastnase ausrastet.

1. Die ausziehbare Ablage absenken und seitlich herausschwenken.
2. Die ausziehbare Ablage ist entfernt.

4.6.2 Einbauen der ausziehbaren Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der Gefrierfachablage

Voraussetzung:

√ Die Tür ist offen.

4.7.1 Ausbauen der Gefrierfachablage

Die Gefrierfachablage herausziehen.

Die Gefrierfachablage ist entfernt.

4.7.2 Einbauen der Gefrierfachablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen des Gefriergutbehälters

Voraussetzung:

√ Die Tür ist offen.

4.8.1 Ausbauen des Gefriergutbehälters

1. Den Gefriergutbehälter vollständig herausziehen (1).
2. Den Gefriergutbehälter entfernen (2).

Der Gefriergutbehälter ist entfernt.

4.8.2 Einbauen des Gefriergutbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen des Obst- und Gemüsebehälters

Voraussetzung:

√ Die Tür ist offen.

4.9.1 Ausbauen des Obst- und Gemüsebehälters

1. Den Behälter vollständig herausziehen (1).
2. Den Behälter entfernen (2).

Der Behälter ist entfernt.

4.9.2 Einbauen des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.10 Austauschen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

Voraussetzung:

Die Tür ist offen.

4.10.1 Ausbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

1. Die Glasplatte von der Trennplatte entfernen.

1. Den Obst- und Gemüsebehälter entnehmen. → Seite 236
2. Auf beiden Trennplattenseiten den Hebel an der Unterseite drücken (1).
3. Die Trennplatte nach vorn ziehen (2).

1. Die Trennplatte anheben und seitlich herausschwenken.

Die Trennplatte ist entfernt.

1. Die Abdeckung des Obst- und Gemüsebehälters anheben.
2. Die Abdeckung des Obst- und Gemüsebehälters nach vorn ziehen und seitlich herausschwenken.

Die Abdeckung des Obst- und Gemüsebehälters ist entfernt.

4.10.2 Einbauen der Trennplatte und der Abdeckung des Obst- und Gemüsebehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.11 Austauschen des Frischkühlbehälters

Voraussetzung:

√ Die Tür ist offen.

4.11.1 Ausbauen des Frischkühlbehälters

1. Den Frischkühlbehälter nach vorn neigen (1).
2. Den Frischkühlbehälter entfernen (2).

Der Frischkühlbehälter ist entfernt.

4.11.2 Einbauen des Frischkühlbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.12 Austauschen des ausziehbaren Behälters

Voraussetzung:

√ Die Tür ist offen.

4.12.1 Ausbauen des ausziehbaren Behälters

1. Den ausziehbaren Behälter nach vorn neigen (1).
2. Den ausziehbaren Behälter entfernen (2).

Der ausziehbare Behälter ist entfernt.

4.12.2 Einbauen des ausziehbaren Behälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.13 Austauschen des LED-Strahlers

Spezielle Hilfsmittel:

Spezialwerkzeug [00342180] Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur. Elektroteile sollten von einer Elektrofachkraft repariert werden. Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

Voraussetzung:

Das Gerät ist spannungsfrei. √ Die Tür ist offen. √ Die Kühlraumablagen sind entfernt.

4.13.1 Ausbauen des LED-Strahlers

1. Die Abdeckung des LED-Strahlers lösen.

1. Die Abdeckung des LED-Strahlers nach innen ziehen und gleichzeitig nach vorn schieben.

1. Das LED-Strahler-Modul lösen.

1. Den elektrischen Anschluss des LED-Strahlers trennen.

Der LED-Strahler ist entfernt.

4.13.2 Einbauen des LED-Strahlers

Der Einbau erfolgt in umgekehrter Reihenfolge.

4.2.1 Entfernen des flachen Scharniers

1. Entfernen Sie vier Scharnierabdeckungen.

4.2.1 Entfernen des flachen Scharniers
