KIN86VFF0 - καταψύκτης BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Καταψύκτης
Μάρκα	Bosch
Μοντέλο	KIN86VFF0
Διαστάσεις (Υ x Π x Β)	περίπου 176 x 60 x 65 cm
Καθαρό βάρος	περίπου 70 kg
Ενεργειακή κλάση	E (σύμφωνα με τον κανονισμό ΕΕ 2019/2016)
Ετήσια κατανάλωση ενέργειας	περίπου 260 kWh/έτος
Καθαρή χωρητικότητα	περίπου 240 L
Κλιματική τάξη	SN-T
Θόρυβος (dB(A) re 1 pW)	περίπου 38 dB
Τάση / Συχνότητα	220-240 V / 50 Hz
Κύριες λειτουργίες	Υπερκατάψυξη, συναγερμός θερμοκρασίας, ψηφιακή οθόνη
Φωτισμός	LED
Τύπος απόψυξης	Χειροκίνητο
Εγκατάσταση	Ανεξάρτητο ή εντοιχιζόμενο (σύμφωνα με τις οδηγίες)
Αναστρεψιμότητα πόρτας	Ναι (επίπεδος μεντεσές και συρόμενος)
Διαθέσιμα ανταλλακτικά	Φλάντζα πόρτας, μεντεσέδες, ράφια, δίσκοι, προβολέας LED
Δυνατότητα επισκευής	Ο καταναλωτής μπορεί να αντικαταστήσει ορισμένα εξαρτήματα (βλέπε οδηγίες)
Συντήρηση και καθαρισμός	Αποσυνδέστε τη συσκευή πριν από τον καθαρισμό· χρησιμοποιήστε ένα υγρό πανί
Εγγύηση	2 έτη (σύμφωνα με την τοπική νομοθεσία)

Συχνές ερωτήσεις - KIN86VFF0 BOSCH

Ποια είναι η χωρητικότητα κατάψυξης του Bosch KIN86VFF0;

Η καθαρή χωρητικότητα είναι περίπου 240 λίτρα, επιτρέποντας την αποθήκευση μεγάλης ποσότητας κατεψυγμένων τροφίμων. Η ικανότητα κατάψυξης σε 24 ώρες είναι γενικά 10 έως 15 kg.

Πώς να ρυθμίσετε τη θερμοκρασία του καταψύκτη;

Χρησιμοποιήστε το κουμπί ρύθμισης στο εσωτερικό της συσκευής. Η ιδανική θερμοκρασία είναι -18°C. Για γρήγορη κατάψυξη, ενεργοποιήστε τη λειτουργία Υπερκατάψυξη.

Τι να κάνετε αν ενεργοποιηθεί ο συναγερμός θερμοκρασίας;

Ο συναγερμός ηχεί εάν η θερμοκρασία υπερβεί το όριο. Ελέγξτε ότι η πόρτα είναι καλά κλειστή και ότι ο αέρας κυκλοφορεί. Εάν το πρόβλημα επιμένει, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών.

Πώς να αντιστρέψετε την φορά ανοίγματος της πόρτας;

Συμβουλευτείτε τις οδηγίες για τα λεπτομερή βήματα. Πρέπει να αφαιρέσετε τους επίπεδους ή συρόμενους μεντεσέδες, να αντιστρέψετε τις βάσεις και να τοποθετήσετε ξανά. Φορέστε προστατευτικά γάντια.

Μπορώ να επισκευάσω μόνος μου τον προβολέα LED;

Όχι, οι επισκευές του φωτισμού LED γίνονται μόνο από το τμήμα εξυπηρέτησης πελατών. Αποσυνδέστε τη συσκευή πριν από οποιαδήποτε επέμβαση και τηρήστε τις οδηγίες ασφαλείας.

Ποιοι είναι οι φυσιολογικοί θόρυβοι που εκπέμπει ο καταψύκτης;

Θόρυβοι συμπιεστή, κυκλοφορίας ψυκτικού ή κλικ είναι φυσιολογικοί. Εάν ο θόρυβος είναι ανώμαλος, ελέγξτε ότι η συσκευή είναι καλά ισοπεδωμένη.

Πώς να αποψύξετε τον καταψύκτη;

Αποσυνδέστε τη συσκευή, αφαιρέστε τα τρόφιμα και αφήστε την πόρτα ανοιχτή. Τοποθετήστε πετσέτες για να απορροφήσουν το νερό. Μην χρησιμοποιείτε αιχμηρά αντικείμενα για να ξύσετε τον πάγο.

Πού μπορώ να αγοράσω ανταλλακτικά όπως η φλάντζα πόρτας;

Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Bosch ή έναν εξουσιοδοτημένο μεταπωλητή. Χρησιμοποιήστε μόνο γνήσια ανταλλακτικά (αριθμοί αναφοράς που αναγράφονται στις οδηγίες).

Ποια είναι η κλιματική τάξη αυτού του μοντέλου;

Η κλιματική τάξη είναι SN-T, που σημαίνει ότι λειτουργεί βέλτιστα μεταξύ 10°C και 43°C.

Πώς να καθαρίσετε το εσωτερικό του καταψύκτη;

Αποσυνδέστε τη συσκευή. Καθαρίστε με ένα μαλακό πανί εμποτισμένο με χλιαρό νερό και ήπιο απορρυπαντικό. Ξεπλύνετε και στεγνώστε καλά. Μην χρησιμοποιείτε καθαριστικά ατμού.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KIN86VFF0 BOSCH

Υποδείξεις επισκευής - Ψυγειοκαταψύκτης

i Σχετικά με αυτό το έγγραφο.... 243

1.1 Σημαντικές πληροφορίες 243

1.1.1 Σκοπός 243

1.2 Επεξήγηση συμβόλων 243

1.2.1 Επίπεδα κινδύνου 243

1.2.2 Σύμβολα κινδύνου.... 243

1.2.3 Δομή των προειδοποιήσεων 244

1.2.4 Γενικά σύμβολα 244

Ασφάλεια.... 245

2.1 Γενικές οδηγίες ασφαλείας 245

2.1.1 Όλες οι οικιακές συσκευές 245

Εργαλεία και βοηθήματα.... 246

Επισκευή...... 247

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 247

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 247

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 247

4.2 Αντικατάσταση επίπεδου μεντεσέ 250

4.2.1 Αφαίρεση επίπεδου μεντεσέ 250

4.2.2 Τοποθέτηση επίπεδου μεντεσέ 252

4.3 Αντικατάσταση συρόμενου μεντεσέ.... 253

4.3.1 Αφαίρεση συρόμενου μεντεσέ.... 253

4.3.2 Τοποθέτηση συρόμενου μεντεσέ...... 254

4.4 Αντικατάσταση ραφιού πόρτας 255

4.4.1 Αφαίρεση ραφιού πόρτας 255

4.4.2 Τοποθέτηση ραφιού πόρτας 255

4.5 Αντικατάσταση ραφιού 256

4.5.1 Αφαίρεση ραφιού 256

4.5.2 Τοποθέτηση ραφιού 256

4.6 Αντικατάσταση τηλεσκοπικού ραφιού....257

4.6.1 Αφαίρεση τηλεσκοπικού ραφιού.... 257

4.6.2 Τοποθέτηση τηλεσκοπικού ραφιού.... 257

4.7 Αντικατάσταση ραφιού χώρου κατάψυξης 258

4.7.1 Αφαίρεση ραφιού χώρου κατάψυξης 258

4.7.2 Τοποθέτηση ραφιού χώρου κατάψυξης 258

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων.... 259

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων.... 259

4.8.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων.... 259

4.9 Αντικατάσταση συρταριού φρούτων και λαχανικών 260

4.9.1 Αφαίρεση συρταριού φρούτων και λαχανικών 260

4.9.2 Τοποθέτηση συρταριού φρούτων και λαχανικών 260

4.10 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και

Λαχανικών 261

4.10.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών.... 261

4.10.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και

λαχανικών 261

4.11 Αντικατάσταση συρταριού cool-fresh.... 262

4.11.1 Αφαίρεση συρταριού cool-fresh 262

4.11.2 Τοποθέτηση συρταριού cool-fresh...... 262

4.12 Αντικατάσταση τηλεσκοπικού συρταριού 263

4.12.1 Αφαίρεση τηλεσκοπικού συρταριού 263

4.12.2 Τοποθέτηση τηλεσκοπικού συρταριού 263

4.13 Αντικατάσταση προβολέα LED.... 264

4.13.1 Αφαίρεση spot φωτισμού LED 264

4.13.2 Τοποθέτηση spot φωτισμού LED 265

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

	Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

① Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
[ΤΑΔΟ]		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[θετωσε]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[θεκεσε]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[θτωσε]		Ταυτοποίηση απαραίτητων εργαλείων
[θενωσε]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[θεσεσε]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[θεσεσε]		Ταυτοποίηση αποτελέσματος
[Έναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία! ■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον 60 δευτερόλεπτα πριν από την έναρξη των εργασιών. ■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Φοράτε προστατευτικά υποδήματα. ■ Ασφαλίστε τα βαριά μέρη από πτώση. ■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Μύτη Torx TX20[00340865]	6,3 mm (1/4")
Ειδικό εργαλείο[00342180]

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou vécou steyavopontikóu pórtas μπορεί va atoklívei elaφώς antó to páxos tou palaiou steyavopontikóu pórtas. Autó dev θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειτουργία.
	Εάν η συσκεύή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές απές πλευρικά στο steyavopontikó της πόρτας είναι λειτουργικές (απαραίτητες για τον αερισμό). Dev είναι κατασκευαστικά ελαττώματα.

Επισκευή

1. Ελέγξτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

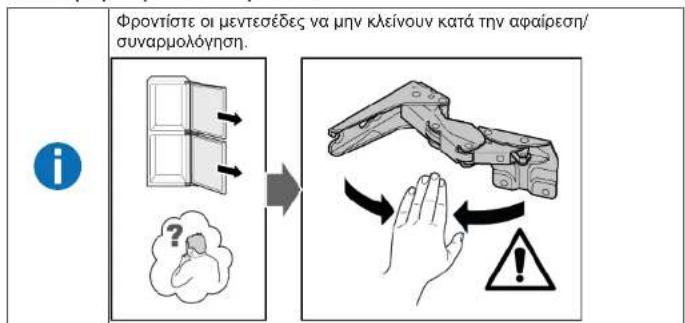

4.2 Αντικατάσταση επίπεδου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα ντουλαπιού έχει αφαιρεθεί. Βλέπε οδηγίες εγκατάστασης. Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση επίπεδου μεντεσέ

1. Αφαιρέστε τέσσερα καλύμματα μεντεσέ.

1. Χαλαρώστε τέσσερις βίδες (1).
2. Σύρετε προς τα έξω και αφαιρέστε την επάνω πόρτα (2).

1. Αφαιρέστε τέσσερις βίδες (1).
2. Αφαιρέστε τους μεντεσέδες (2).

Οι επάνω μεντεσέδες πόρτας έχουν αφαιρεθεί.

1. Χαλαρώστε τέσσερις βίδες (1).
2. Σύρετε προς τα έξω και αφαιρέστε την κάτω πόρτα (2).

1. Αφαιρέστε τέσσερις βίδες (1).
2. Αφαιρέστε τους μεντεσέδες (2).

Οι κάτω μεντεσέδες πόρτας έχουν αφαιρεθεί.

Επισκευή

4.2.2 Τοποθέτηση επίπεδου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση συρόμενου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα ντουλαπιού και η πόρτα συσκευής είναι διαχωρισμένες. Βλέπε οδηγίες εγκατάστασης.

4.3.1 Αφαίρεση συρόμενου μεντεσέ

1. Ξεβιδώστε δύο βίδες (1).
2. Αφαιρέστε τον επάνω μεντεσέ επάνω πόρτας (2).
3. Αφαιρέστε την επάνω πόρτα (3).
4. Ξεβιδώστε δύο βίδες (4).
5. Αφαιρέστε τον επάνω μεντεσέ κάτω πόρτας (5).
6. Αφαιρέστε την κάτω πόρτα (6).

1. Αφαιρέστε τέσσερις βίδες (1).
2. Αφαιρέστε τους κάτω μεντεσέδες (2).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.3.2 Τοποθέτηση συρόμενου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.4.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.5.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση τηλεσκοπικού ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.6.1 Αφαίρεση τηλεσκοπικού ραφιού

1. Τραβήξτε προς τα έξω το τηλεσκοπικό ράφι μέχρι να απελευθερωθεί το άγκιστρο ασφάλισης.

1. Κατεβάστε το τηλεσκοπικό ράφι και στρέψτε το έξω πλευρικά.
2. Το τηλεσκοπικό ράφι αφαιρέθηκε.

4.6.2 Τοποθέτηση τηλεσκοπικού ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση ραφιού χώρου κατάψυξης

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού χώρου κατάψυξης

▶ Τραβήξτε προς τα έξω το ράφι χώρου κατάψυξης.

Το ράφι του χώρου κατάψυξης έχει αφαιρεθεί.

4.7.2 Τοποθέτηση ραφιού χώρου κατάψυξης

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).
2. Αφαιρέστε το συρτάρι κατεψυγμένων τροφίμων (2).

Το συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθεί.

4.8.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι (1).
2. Αφαιρέστε το συρτάρι (2).

Το συρτάρι αφαιρέθηκε.

4.9.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.10.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

1. Αφαιρέστε τη γυάλινη πλάκα από το διαχωριστικό.

1. Αφαιρέστε το συρτάρι φρούτων και λαχανικών.→260
2. Πιέστε τον μοχλό στο κάτω μέρος και των δύο μερών του διαχωριστικού (1).
3. Τραβήξτε το διαχωριστικό προς τα εμπρός (2).

1. Ανασηκώστε το διαχωριστικό και περιστρέψτε το στην άκρη.

Το διαχωριστικό αφαιρέθηκε.

1. Ανασηκώστε το κάλυμμα του συρταριού φρούτων και λαχανικών.
2. Σπρώξτε το κάλυμμα του συρταριού φρούτων και λαχανικών προς τα εμπρός και περιστρέψτε το στην άκρη για να το αφαιρέσετε.

Το κάλυμμα του συρταριού φρούτων και λαχανικών έχει αφαιρεθεί.

4.10.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.11 Αντικατάσταση συρταριού cool-fresh

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.11.1 Αφαίρεση συρταριού cool-fresh

1. Γείρετε το συρτάρι cool-fresh προς τα εμπρός (1).
2. Αφαιρέστε το συρτάρι cool-fresh (2).

Το συρτάρι cool-fresh αφαιρέθηκε.

4.11.2 Τοποθέτηση συρταριού cool-fresh

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.12 Αντικατάσταση τηλεσκοπικού συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.12.1 Αφαίρεση τηλεσκοπικού συρταριού

1. Γείρετε το τηλεσκοπικό συρτάρι προς τα εμπρός (1).
2. Αφαιρέστε το τηλεσκοπικό συρτάρι (2).

4.12.2 Τοποθέτηση τηλεσκοπικού συρταριού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.13 Αντικατάσταση προβολέα LED

Ειδικά βοηθητικά μέσα:

Ειδικό εργαλείο [00342180] Πλακέ κατσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας. Η πόρτα είναι ανοιχτή. √ Τα ράφια χώρου συντήρησης έχουν αφαιρεθεί.

4.13.1 Αφαίρεση spot φωτισμού LED

1. Απελευθερώστε το κάλυμμα spot φωτισμού LED.

1. Τραβήξτε το κάλυμμα spot φωτισμού LED προς τα μέσα και ταυτόχρονα σπρώξτε προς τα εμπρός.

1. Απασφαλίστε τη μονάδα spot φωτισμού LED.

1. Αποσυνδέστε την ηλεκτρική σύνδεση spot φωτισμού LED.

To spot φωτισμού LED αφαιρέθηκε.

4.13.2 Τοποθέτηση spot φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
