Producttype	Vriezer
Merk	Bosch
Model	KIN86VFF0
Afmetingen (H x B x D)	ongeveer 176 x 60 x 65 cm
Netto gewicht	ongeveer 70 kg
Energielabel	E (volgens EU-verordening 2019/2016)
Jaarlijks energieverbruik	ongeveer 260 kWh/jaar
Nettocapaciteit	ongeveer 240 L
Klimaatklasse	SN-T
Geluid (dB(A) re 1 pW)	ongeveer 38 dB
Spanning / Frequentie	220-240 V / 50 Hz
Belangrijkste functies	Supervriezen, temperatuuralarm, digitale weergave
Verlichting	LED
Type ontdooiing	Handmatig
Installatie	Vrijstaand of inbouw (volgens instructies)
Omkeerbare deur	Ja (plat scharnier en schuifscharnier)
Beschikbare reserveonderdelen	Deurrubber, scharnieren, legplanken, lades, LED-projector
Repareerbaarheid	Consument kan bepaalde onderdelen vervangen (zie handleiding)
Onderhoud en reiniging	Apparaat loskoppelen voor reiniging; gebruik een vochtige doek
Garantie	2 jaar (volgens lokale wetgeving)

Veelgestelde vragen - KIN86VFF0 BOSCH

Wat is de vriescapaciteit van de Bosch KIN86VFF0?

De nettocapaciteit is ongeveer 240 liter, waarmee u een grote hoeveelheid diepvriesproducten kunt bewaren. De vriescapaciteit in 24 uur is doorgaans 10 tot 15 kg.

Hoe stel ik de temperatuur van de vriezer in?

Gebruik de instelknop in het apparaat. De ideale temperatuur is -18°C. Activeer de functie Supervriezen voor snel invriezen.

Wat moet ik doen als het temperatuuralarm afgaat?

Het alarm gaat af als de temperatuur de drempel overschrijdt. Controleer of de deur goed gesloten is en of de lucht kan circuleren. Neem bij aanhoudende problemen contact op met de klantenservice.

Hoe draai ik de deur om?

Raadpleeg de handleiding voor de gedetailleerde stappen. Verwijder de platte of schuifscharnieren, keer de bevestigingen om en monteer ze weer. Draag beschermende handschoenen.

Kan ik zelf de LED-projector repareren?

Nee, reparaties aan de LED-verlichting zijn voorbehouden aan de klantenservice. Koppel het apparaat los voor elke ingreep en volg de veiligheidsinstructies.

Welke geluiden zijn normaal voor de vriezer?

Geluiden van de compressor, koelmiddelcirculatie of klikken zijn normaal. Als het geluid abnormaal is, controleer dan of het apparaat waterpas staat.

Hoe ontdooi ik de vriezer?

Koppel het apparaat los, verwijder de etenswaren en laat de deur open. Leg handdoeken om het water te absorberen. Gebruik geen scherpe voorwerpen om ijs te verwijderen.

Waar kan ik reserveonderdelen kopen, zoals het deurrubber?

Neem contact op met de Bosch-klantenservice of een erkende dealer. Gebruik alleen originele onderdelen (referenties in de handleiding).

Wat is de klimaatklasse van dit model?

De klimaatklasse is SN-T, wat betekent dat hij optimaal werkt tussen 10°C en 43°C.

Hoe reinig ik de binnenkant van de vriezer?

Koppel het apparaat los. Reinig met een zachte doek gedrenkt in lauw water en een mild schoonmaakmiddel. Spoel en droog grondig. Gebruik geen stoomreinigers.

GEBRUIKSAANWIJZING KIN86VFF0 BOSCH

Reparatie informatie - Koelvriescombinatie

i Over dit document....99

1.1 Belangrijke informatie 99

1.1.1 Doel 99

1.2 Verklaring van symbolen....99

1.2.1 Gevarenniveaus....99

1.2.2 Gevarensymbolen....99

1.2.3 Structuur van de waarschuwingen.... 100

1.2.4 Algemene symbolen.... 100

Veiligheid.... 101

2.1 Algemene veiligheidsinstructies.... 101

2.1.1 Alle huishoudelijke apparaten 101

Gereedschappen en hulpmiddelen 102

Reparatie.... 103

4.1 Deurafdichting vervangen 103

4.1.1 Deurafdichting verwijderen 103

4.1.2 Deurafdichting monteren 103

4.2 Plat scharnier vervangen 106

4.2.1 Plat deurscharnier verwijderen.... 106

4.2.2 Plat scharnier monteren 108

4.3 Sleepscharnier vervangen....109

4.3.1 Sleepscharnier verwijderen.... 109

4.3.2 Sleepscharnier monteren.... 110

4.4 Deurrek vervangen 111

4.4.1 Deurrek verwijderen 111

4.4.2 Deurrek monteren 111

4.5 Plateau vervangen.... 112

4.5.1 Plateau verwijderen.... 112

4.5.2 Plateau monteren.... 112

4.6 Uittrekbaar plateau vervangen.... 113

4.6.1 Uittrekbaar plateau verwijderen.... 113

4.6.2 Het uittrekbare plateau installeren.... 113

4.7 Plateau van het vriesvak vervangen 114

4.7.1 Plateau van het vriesvak verwijderen 114

4.7.2 Plateau van het vriesvak installeren 114

4.8 Vrieslade vervangen 115

4.8.1 Vrieslade verwijderen 115

4.8.2 Vrieslade installeren 115

4.9 Groente- en fruitlade vervangen.... 116

4.9.1 Groente- en fruitlade verwijderen.... 116

4.9.2 Groente- en fruitlade installeren.... 116

4.10 Tussenschot en afdekplaat van de groente- en fruitlade vervangen 117

4.10.1 Tussenschot en afdekplaat van de groente- en fruitlade verwijderen... 117

4.10.2 Tussenschot en afdekplaat van de groente- en fruitlade installeren ..... 117

4.11 Verskoellade vervangen 118

4.11.1 Verskoellade verwijderen 118

4.11.2 Verskoellade installeren.... 118

4.12 Uittrekbare lade vervangen.... 119

4.12.1 Uittrekbare lade verwijderen.... 119

4.12.2 Uittrekbare lade monteren.... 119

4.13 LED-verlichting vervangen.... 120

4.13.1 LED-verlichting verwijderen.... 120

4.13.2 LED-verlichting installeren.... 121

i Over dit document

1.1 Belangrijke informatie

1.1.1 Doel

Met deze reparatieaanwijzingen wordt de klant geholpen zelf apparaten te repareren conform de toepasselijke verordening inzake ecologisch ontwerp (met ingang van 03/2021).

Ze bevatten informatie over hoe gedefinieerde reserveonderdelen kunnen worden vervangen met inbegrip van waarschuwingen en gevaren.

Neem bij vragen contact op met onze klantenservice. We stellen ons alleen aansprakelijk voor schade als de reparatieaanwijzingen correct zijn opgevolgd.

1.2 Verklaring van symbolen

1.2.1 Gevarenniveaus

De waarschuwingsniveaus worden aangegeven met een symbool en een signaal- woord. Het signaalwoord geeft de ernst van het gevaar aan.

Waarschuwingsniveau Betekenis
GEVAAR	Als de waarschuwing niet in acht wordt genomen, leidt dat tot ernstig of dodelijk letsel.
WAARSCHUWING	Als de waarschuwing niet in acht wordt genomen, kan dat tot ernstig of dodelijk letsel leiden.
VOORZICHTIG	Als de waarschuwing niet in acht wordt genomen, kan dat tot licht letsel leiden.
LET OP!	Als de waarschuwing niet in acht wordt genomen, kan dat tot materiële schade leiden.

Tabel 1: Gevarenniveaus

1.2.2 Gevarensymbolen

Gevarensymbolen zijn symbolische afbeeldingen die een indicatie geven van het soort gevaar.
De volgende gevarensymbolen worden in dit document gebruikt:

Gevarensymbol Betekenis
	Algemene waarschuwing
	Gevaar voor elektrische spanning
	Ontploffingsgevaar
	Snijgevaar

i Over dit document

Gevarensymbool Betekenis
		Beknellingsgevaar
		Gevaar voor hete oppervlakken
		Gevaar voor sterke magnetische velden
		Gevaar voor niet-ioniserende straling

Tabel 2: Gevarensymbolen

1.2.3 Structuur van de waarschuwingen

Waarschuwingen in dit document hebben een gestandaardiseerd uiterlijk en een ge- standaardiseerde structuur.

In het volgende voorbeeld is een waarschuwing te zien waarmee voor een elektrische schok aan stroomvoerende onderdelen wordt gewaarschuwd. De maatregel om het gevaar te vermijden wordt vermeld.

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!

Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

1.2.4 Algemene symbolen

De volgende algemene symbolen worden in dit document gebruikt:

Alg. symbool Betekenis
[0YYH]		Identificatie van een speciale tip (tekst en/of afbeelding)
[1=2]		Identificatie van een eenvoudige tip(tekst)
		Identificatie van een link naar een video-instructie
[Swat]		Identificatie van vereiste gereedschappen
[ST=1]		Identificatie van vereiste voorwaarden
[Swat]		Identificatie van een voorwaarde (als ...,dan ...)
[Swat]		Identificatie van een resultaat
Start Identificatie van een toets of knop
[00123456] Identificatie van een materiaalnummer
Status Identificatie van weergegeven tekst / ven-ster (in het display van het apparaat)

Tabel 3: Algemene symbolen

Veiligheid

2.1 Algemene veiligheidsinstructies

2.1.1 Alle huishoudelijke apparaten

Gevaar voor een elektrische schok aan stroomvoerende onderdelen!

• Fouten bij reparaties aan elektrische componenten kunnen tot een elektrische schok leiden!
• Koppel het apparaat minstens 60 seconden los van het stroomnet voordat u met de werkzaamheden begint.
  ■ Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

Gevaar voor letsel aan scherpe randen!

■ Draag veiligheidshandschoenen.

Beknellingsgevaar tijdens reparatie, onderhoud, probleemoplossing en service vanwege zware en bewegende componenten

■ Draag veiligheidsschoenen.
■ Beveilig zware componenten tegen vallen.
■ Steek geen lichaamsdelen in bewegende componenten.

Gevaar voor de veiligheid / werking van het apparaat!

■ Gebruik uitsluitend originele reserveonderdelen.

Gevaar voor schade aan elektrostatisch gevoelige componenten (ESD's)!

- Raak de modules met inbegrip van de aansluitingen en geleiderbanen niet aan.

Gereedschappen en hulpmiddelen

Benaming Details Afbeeldingen
Beschermdoek[00342013]	60 cm x 50 cm
Torxbit TX20[00340865]	6,3 mm (1/4")
Speciaal gereedschap[00342180]

Reparatie

4.1 Deurafdichting vervangen

Voorwaarde:

Deur is open.

4.1.1 Deurafdichting verwijderen

1. Haal deurafdichting los uit de sleuf in de rechter- en linkerhoek.

1. Trek deurafdichting uit gleuf.

Deurafdichting wordt verwijderd.

4.1.2 Deurafdichting monteren

	De dikte van de nieuwe deurafdichting kan licht afwijken van de dikte van de oude deurafdichting. Dit doet geen afbreuk aan de sluiteigenschappen en de werking op de lange termijn.
	Als uw apparaat verstelbare scharnieren of scharnierbevestigingen heeft, kunt u de sluiteigenschappen later optimaliseren.
	De zijgaatjes in de deurafdichting zijn functioneel (vereist voor ventilatie). Dit zijn geen productiefouten.

Reparatie

1. Controleer de sleuf voor de afdichting op schade.

1. ⑨ Als de sleuf voor de afdichting is beschadigd:

- Neem contact op met de klantenservice.

1. Een lichte vervorming van de deurafdichting is normaal en doet geen afbreuk aan de werking. Geadviseerd wordt de deurafdichting recht te trekken voordat u deze in het apparaat steekt.

Verwarm de deurafdichting met een haardroger of met warm water en breng het handmatig terug in zijn vorm.

1. Duw de hoeken van de afdichting bovenaan en onderaan in de sleuf.

1. Druk de hele afdichting stap voor stap in de sleuf.

De deurafdichting wordt gemonteerd.

Reparatie

4.2 Plat scharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.

√ Meubeldeur wordt verwijderd. Zie montage-instructie.

Deur is open.

4.2.1 Plat deurscharnier verwijderen

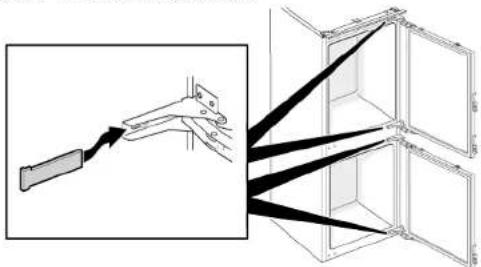

1. Verwijder vier scharnierafdekkingen.


1. 1. Draai vier schroeven los (1).

2. Schuif de bovendeur eruit en verwijder hem (2).

1. 1. Verwijder vier schroeven (1).

2. Verwijder scharnieren (2).

Scharnieren van bovendeur worden verwijderd.

1. 1. Draai vier schroeven los (1).

2. Schuif de onderdeur eruit en verwijder hem (2).

1. 1. Verwijder vier schroeven (1).

2. Verwijder scharnieren (2).

Scharmieren van onderdeur worden verwijderd.

Reparatie

4.2.2 Plat scharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.3 Sleepscharnier vervangen

Speciale hulpmiddelen:

Torxbit TX20 6,3 mm (1/4") [00340865]

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
√ Meubeldeur en apparaatdeur zijn gescheiden. Zie montage-instructie.

4.3.1 Sleepscharnier verwijderen

1. 1. Draai de twee schroeven los (1).

2. Verwijder het bovenste scharnier van de bovendeur (2).

3. Verwijder de bovendeur (3).
4. Draai de twee schroeven los (4).
5. Verwijder het bovenste scharnier van de onderdeur (5).
6. Verwijder de onderdeur (6).

1. 1. Verwijder vier schroeven (1).

2. Verwijder de onderste schamieren (2).

Scharnieren worden verwijderd.

4.3.2 Sleepscharnier monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.4 Deurrek vervangen

Voorwaarde:

Deur is open.

4.4.1 Deurrek verwijderen

▶ Licht het deurrek omhoog.

Deurrek wordt verwijderd.

4.4.2 Deurrek monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.5 Plateau vervangen

Voorwaarde:

Deur is open.

4.5.1 Plateau verwijderen

▶ Trek het plateau eruit.

Plateau wordt verwijderd.

4.5.2 Plateau monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.6 Uittrekbaar plateau vervangen

Voorwaarde:

Deur is open.

4.6.1 Uittrekbaar plateau verwijderen

1. Trek het uittrekbare plateau naar buiten tot de vergrendeling loskomt.

1. Laat het uittrekbare plateau zakken en draai het naar de zijkant eruit.

2. Het uittrekbare plateau wordt verwijderd.

4.6.2 Het uittrekbare plateau installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.7 Plateau van het vriesvak vervangen

Voorwaarde:

Deur is open.

4.7.1 Plateau van het vriesvak verwijderen

- Trek het plateau van het vriesvak eruit.

Plateau van het vriesvak wordt verwijderd.

4.7.2 Plateau van het vriesvak installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.8 Vrieslade vervangen

Voorwaarde:

Deur is open.

4.8.1 Vrieslade verwijderen

1. Trek de vrieslade er helemaal uit (1).
2. Verwijder de vrieslade (2).

Vrieslade wordt verwijderd.

4.8.2 Vrieslade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.9 Groente- en fruitlade vervangen

Voorwaarde:

Deur is open.

4.9.1 Groente- en fruitlade verwijderen

1. Trek de lade er helemaal uit (1).
2. Verwijder de lade (2).

Lade wordt verwijderd.

4.9.2 Groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.10 Tussenschot en afdekplaat van de groente- en fruitlade vervangen

Voorwaarde:

Deur is open.

4.10.1 Tussenschot en afdekplaat van de groente- en fruitlade verwijderen

1. Haal de glasplaat van het tussenschot af.

1. Verwijder de groente- en fruitlade.→116

2. 1. Druk op de hendel aan de onderkant aan beide kanten van het tussenschot (1).

3. Trek het tussenschot naar voren (2).

1. Til het tussenschot op en zwenk het er naar de zijkant uit.

Tussenschot wordt verwijderd.

1. 1. Til de afdekplaat van de groente- en fruitlade verwijderen op.

2. Trek de afdekplaat van de groente- en fruitlade naar voren en zwenk hem er naar de zijkant uit.

Afdekplaat van de groente- en fruitlade wordt verwijderd.

4.10.2 Tussenschot en afdekplaat van de groente- en fruitlade installeren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.11 Verskoellade vervangen

Voorwaarde:

Deur is open.

4.11.1 Verskoellade verwijderen

1. Kantel de verskoellade naar voren (1).
2. Verwijder de verskoellade (2).

Verskoellade wordt verwijderd.

▶ Monteer in omgekeerde volgorde.

Reparatie

4.12 Uittrekbare lade vervangen

Voorwaarde:

Deur is open.

4.12.1 Uittrekbare lade verwijderen

1. Kantel de uittrekbare lade naar voren (1).
2. Verwijder de uittrekbare lade (2).

Uittrekbare lade wordt verwijderd.

4.12.2 Uittrekbare lade monteren

▶ Monteer in omgekeerde volgorde.

Reparatie

4.13 LED-verlichting vervangen

Speciale hulpmiddelen:

Speciaal gereedschap [00342180]
Sleufschroevendraaier Kop 2,4 mm x 0,4 mm x 60 mm, in de set [00341820]

Uw apparaat heeft een onderhoudsvrije LED-verlichting.

Deze verlichting mag alleen maar door de klantenservice of geautori-seerde monteurs worden vervangen!

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Levensgevaar door elektrische schokken in geval van een ondeskundige reparatie

Elektrische onderdelen moeten door gekwalificeerde elektriciens worden gerepareerd.
Laat na de reparatie een veiligheidstest conform VDE 0701 of de landspecifieke regelgeving uitvoeren.

GEVAAR

Gevaar voor een elektrische schok aan stroomvoerende onderde- len!
Dood door elektrocutie

Haal apparaten minstens 60 seconden voor u met reparaties begint van de stroomvoorziening af.

VOORZICHTIG

Scherpe randen!

Snijletsel
Draag veiligheidshandschoenen.

Voorwaarde:

Apparaat is losgekoppeld is van de stroomvoorziening.
Deur is open.
√ Koelvakplateaus worden verwijderd.

4.13.1 LED-verlichting verwijderen

1. Haal de afdekking van de LED-verlichting los.

1. Trek de afdekking van de LED-verlichting naar binnen en duw deze tegelijk naar voren.

1. Haal de LED-verlichting los.

1. Haal de elektrische aansluiting van de LED-verlichting los.

LED-verlichting wordt verwijderd.

4.13.2 LED-verlichting installeren

▶ Monteer in omgekeerde volgorde.

4.1 Replacing door gasket 127

4.1.1 Removing door gasket 127

4.1.2 Installing door gasket 127

4.2 Replacing flat hinge 130

4.2.1 Removing flat hinge 130

4.2.2 Installing flat hinge 132

4.3 Replacing sliding hinge 133

4.3.1 Removing sliding hinge 133

4.3.2 Installing sliding hinge 134

4.4 Replacing door rack.... 135

4.4.1 Removing door rack 135

4.4.2 Installing door rack.... 135

4.5 Replacing shelf.... 136

4.5.1 Removing shelf.... 136

4.5.2 Installing shelf.... 136

4.6 Replacing extendable shelf 137

4.6.1 Removing extendable shelf.... 137

4.6.2 Installing extendable shelf 137

4.1 Replacing door gasket

Prerequisite:

Door is open.

4.1.1 Removing door gasket

4.1.2 Installing door gasket

4.4.1 Removing door rack

4.4.2 Installing door rack

▶ Purtatii mänuși de protectie.

Cerință:

4.5.1 Odobratie odkladacej plochy

▶ Vytiahnite odkladaciu plochu.
