Produkta veids	Saldētava
Zīmols	Bosch
Modelis	GSN36VBFP
Izmēri (A x P x D)	185 x 60 x 65 cm
Neto svars	75 kg
Elektroapgāde	220-240 V, 50 Hz
Gada patēriņš	280 kWh
Klimata klase	SN-T
Trokšņa līmenis	42 dB
Neto ietilpība	280 L
Atvilktņu skaits	6 atvilktnes
Ātrās sasaldēšanas funkcija	Jā
Temperatūras trauksme	Vizuāla un skaņas trauksme
Atvērtu durvju trauksme	Jā
Iekšējais apgaismojums	LED
Atkausēšanas veids	Manuāls
Apkope un tīrīšana	Tīrīt ar mīkstu drānu un remdenu ūdeni; neizmantot abrazīvus tīrīšanas līdzekļus
Bērnu drošība	Vadības bloķēšanas funkcija
Remontējamības indekss	8/10
Rezerves daļas pieejamas	Bosch oriģinālās rezerves daļas (atvilktnes, plaukti, termostats, durvju blīve)
Enerģijas klase	E (iepriekš A+)
Minimālā apkārtējā temperatūra	10 °C
Elektriskais pieslēgums	Obligāts zemējums

Bieži uzdotie jautājumi - GSN36VBFP BOSCH

Kā nodot ekspluatācijā manu Bosch GSN36VBFP saldētavu?

Pēc izpakošanas atstājiet ierīci 2 stundas. Pievienojiet to zemējuma kontaktligzdai. Iestatiet vēlamo temperatūru, izmantojot regulēšanas taustiņus. Ātrā sasaldēšana tiek automātiski ieslēgta pirmajā ieslēgšanas reizē.

Kāda ir ideālā temperatūra saldētavai?

Ieteicamā temperatūra ir -18 °C. Ātrai sasaldēšanai aktivizējiet Super Frost funkciju 24 stundas pirms svaigu pārtikas produktu pievienošanas.

Kāpēc mana saldētava rada ūdens tecēšanas skaņu?

Šī skaņa ir normāla un rodas no aukstumaģenta cirkulācijas ķēdē. Ja skaņa kļūst nenormāla, pārbaudiet, vai ierīce ir līdzena un nesaskaras ar mēbelēm.

Ko darīt, ja ieslēdzas skaņas trauksme?

Trauksme ieslēdzas, ja iekšējā temperatūra ir pārāk augsta (piemēram, durvis atstātas atvērtas). Nospiediet taustiņu Alarm, lai to apturētu. Pārbaudiet durvju aizvēršanu un slodzes stāvokli.

Kad un kā atkausēt saldētavu?

Atkausējiet, kad sarma slānis sasniedz 1 cm. Atslēdziet ierīci, izņemiet pārtiku, atveriet durvis. Novietojiet traku zem ūdens novadīšanas atveres. Nekad neizmantojiet asus priekšmetus.

Kā tīrīt saldētavas iekšpusi?

Tīriet ar mīkstu drānu, kas samērcēta remdenā ūdenī un nedaudz maiga mazgāšanas līdzekļa. Noskalojiet un nosusiniet. Neizmantojiet abrazīvus līdzekļus, šķīdinātājus vai tvaika tīrītājus.

Kā samazināt manas saldētavas enerģijas patēriņu?

Novietojiet ierīci vēsā un vēdināmā vietā, prom no siltuma avotiem. Neatveriet durvis bez vajadzības. Ļaujiet pārtikai atdzist pirms sasaldēšanas. Regulāri atkausējiet.

Vai es varu uzstādīt saldētavu neapsildītā telpā?

Jā, jo klimata klase SN-T pieļauj lietošanu no 10 °C līdz 43 °C. Tomēr izvairieties no temperatūras zem 10 °C, jo uzglabāšanas temperatūra vairs nevar tikt garantēta.

Kur atrast oriģinālās rezerves daļas?

Rezerves daļas (atvilktnes, plaukti, termostats, durvju blīve) ir pieejamas Bosch pēcpārdošanas servisā vai oficiālajā tīmekļa vietnē. Izmantojiet modeļa numuru GSN36VBFP, lai meklētu.

Ko darīt elektrības pārtraukuma gadījumā?

Neatveriet durvis. Pārtika paliek sasaldēta vairākas stundas atkarībā no daudzuma. Skatiet lietošanas instrukciju par uzglabāšanas laikiem. Ja pēc strāvas atgriešanās atskan skaņas trauksme, nospiediet taustiņu Alarm.

LIETOŠANAS INSTRUKCIJA GSN36VBFP BOSCH

Informācija par remontu-□-□Saldētava

i Par šo dokumentu....1298

1.1 Būtiska informācija 7298

1.1.1 Mērkis 298

1.2 Simbolu skaidrojums....0298

1.2.1 Bīstamības līmeni 298

1.2.2 Bīstamības simboli.....1298

1.2.3 Brīdinājumu struktūra ..... [299]

1.2.4 Vispārīgie simboli....[1299]

Drošiba....7300

2.1 Vispārējie drošības norādījumi .....0300

2.1.1 Visām mājsaimniecības ierīcēm....300

Piederumi un palīglīdzekli....1301

Remonts 1302

4.1 Durvju blivslēga nomaina....302

4.1.1 Durvju blīvslēga nonemšana.... Il302

4.1.2 Durvju blīvslēga uzstādīšana 302

4.2 Durvju roktura nomaiņa....0305

4.2.1 Durvju roktura nonemšana....7305

4.2.2 Durvju roktura uzstādīšana .....1305

4.3 Easy opening handle (ērtās atvēršanas roktura) nomaiņa .....1306

4.3.1 Easy opening handle (ērtās atvēršanas roktura) nonemšana .....7306

4.3.2 Easy opening handle (ērtās atveršanas roktura) uzstādīšana .....J306

4.4 Durvju augšejas viras nomaiņa....1307

4.4.1 Durvju viras noņemšana....0307

4.4.2 Durvju viras uzstādišana .....1309

4.5 Durvju augšējās viras nomaína (durvis ar displeju) 7310

4.5.1 Durvju viras noņemšana....¶311

4.5.2 Durvju viras uzstādīšana .....312

4.6 Durvju apakšējās viras nomaiņa .....1313

4.6.1 Durvju apakšējās viras nomaiņa....313

4.6.2 Durvju apakšējās viras uzstādīšana 1313

4.7 Plaukta nomaina....0314

4.7.1 Plaukta iznemšana....0314

4.7.2 Plaukta uzstādišana....314

4.8 Saldetas partikas tvertnes nomaina....[315]

4.8.1 Saldetās partikas tvertnes izpemšana....[315]

4.8.2 Saldētās pārtikas tvertnes uzstādīšana....1315

4.9 Ledus tvertnes nomaina....7316

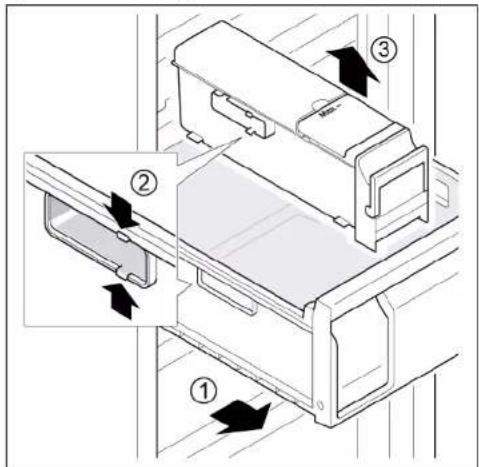

4.9.1 Ledus tvertnes iznemšana .....316

4.9.2 Ledus tvertnes uzstādīšana....1316

4.10 Augšējā LED gaismekļa nomaina....1317

4.10.1 LED gaismekla nonemšana....317

4.10.2 Augšējā LED gaismekļa uzstādīšana....318

Par šo dokumentu

1.1 Būtiska informācija

1.1.1 Mērkis

Šie labošanas ieteikumi ir paredzēti patērētājam, patstāvīgi labojot ierīces, saskaņā ar piemērojamo Ekodizaina regulu (sākot no 03.2021.).

Tajā ir sniegta informācija par to, kā nomainīt noteiktas rezerves daļas, kā arī brīdināju-mi un riski.

Jautājumu gadījumā lūdzam sazināties ar mūsu klientu apkalpošanas dienestu. Mēs esam atbildīgi par zaudējumiem tikai tad, ja ir pienācīgi ievēroti šie labošanas ieteikumi.

1.2 Simbolu skaidrojums

1.2.1 Bīstamības līmeņi

Brīdinājuma līmeņus veido simbols un signālvārds. Signālvārds apzīmē bīstamības pakāpi.

Bridinājuma līmenis Nozīme
⚠ BĪSTAMI	Bridinājuma pazinojuma neievērošanas rezultātā iestāsies nāve vai radīsies smagas traumas.
⚠ BRĪDINĀJUMS	Bridinājuma pazinojuma neievērošanas rezultātā var iestāties nāve vai rasties smagas traumas.
⚠ ESIET PIESARDZĪGI	Bridinājuma pazinojuma neievērošanas rezultātā var rasties nelielas traumas.
UZMANĪBU!	Bridinājuma pazinojuma neievērošanas rezultātā var rasties kaitējums īpašumam.

Tabula 1: Bīstamības līmeņi

1.2.2 Bīstamības simboli

Bīstamības simboli ir simboliski apzīmējumi, kas sniedz norādes par bīstamības veidu. Šajā dokumentā ir izmantoti šādi bīstamības simboli:

Bīstamības simbols Nozīme
		Vispārējs brīdinājuma paziņojums
		Elektriskā sprieguma radīls ap-draudējums
		Sprādzienbīstamības risks
		Griezumu bīstamība
		Saspiešanas bīstamība

i Par šo dokumentu

Bīstamības simbols Nozīme
		Karstu virsmu radīta bīstamība
		Spēcīgu magnētisko lauku radīta bīstamība
		Nejonizējoša starojuma radīta bīstamība

Tabula 2: Bīstamības simboli

1.2.3 Brīdinājumu struktūra

Šajā dokumentā sniegtajiem brīdinājumiem ir standartizēts noformējums un standar-tizēta struktūra.

BÍSTAMI

Bīstamības veids un avots!

lespējamās sekas, kas rodas, neievērojot bīstamības paziņojumu / brīdinājumu.

Bīstamības novēršanas pasākumi un aizliegumi.

Nākamajā piemērā ir parādīts brīdinājums, kas apzīmē elektrotrieciena risku, ko rada spriegumaktīvas detalas. Ir norādīts bīstamības novēršanas pasākums.

BİSTAMI

Elektrotrieciena risks, ko rada spriegumaktivas detalas!

Nāvējošs elektrotrieciens

- Atvienojiet iekārtas no strāvas padeves vismaz 60 sekundes pirms labošanas sākšanas.

1.2.4 Vispārīgie simboli

Šajā dokumentā ir izmantoti šādi vispārīgie simboli:

Visp. simbols Nozīme
i	Īpašu ieteikumu apzīmējums (teksts un/ vai grafika)
i	Vienkāršu ieteikumu apzīmējums (tikai teksts)

Visp. simbols Nozīme
	Video pamācības saites apzīmējums
	Nepieciešamo rīku apzīmējums
	Nepieciešamo priekšnosacījumu apzīmējums
	Nosacījuma apzīmējums (ja ..., tad ...)
	Rezultāta apzīmējums
[Sākt]Taustiņa vai pogas apzīmējums
[00123456] Materiāla numura apzīmējums
Statuss Attēlotā teksta / loga apzīmējums	(iekārtas displejā)

Tabula 3: Vispārīgie simboli

Drošība

2.1 Vispārējie drošības norādījumi

2.1.1 Visām mājsaimniecības ierīcēm

Elektrotrieciena risks spriegumaktīvu dalu dēll

• Ja remonts, kas skar elektriskās daļas, ir veikts klūdaini, pastāv elektrotrieciena risks!
  ■ lerīcei ir jābūt atvienotai no tīkla vismaz 60 sekundes, pirms sāk darbu.
• Pēc remonta ierīces drošība ir jāpārbauda atbilstīgi noteikumiem VDE 0701 vai valsts noteikumiem.

Savainojumu risks asu malu dēl!

■ Valkājiet aizsargcimdus.

Saspiešanas risks labošanas, uzturēšanas, traucējumu novēršanas un apkopes laikā, ko rada smagas un kustīgas detaļas

■ Valkājiet aizsargapavus.
■ Nostipriniet smagas detaļas, lai tās nenokristu.
■ Neievietojiet kermana daļas kustīgās detalās.

lerīces drošības / darbības traucējuma risks!

■ Izmantojiet tikai originālās rezerves daļas.
Pret elektrostatisko izlādi jutīgu daļu (ESDS) bojājuma risks!
■ Neaiztieciet modułus, ieskaitot savienojumus un vadojumu.

Piederumi un palīglīdzekli

Apzimējums Sikāka informācija Attēli
Aizsargdrāna[00342013]	60 cm x 50 cm
Phillips skrūvgriezisPH2
Torx uzgalis TX20[00340865]	6,3 mm (1/4")
Plakanaisskrūvgriezis	Izmērs:2,4 mm x 0,4 mm x 60 mm,komplektā [00341820]

Remonts

4.1 Durvju blīvslēga nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.1.1 Durvju blīvslēga noņemšana

1. Atbrīvojiet durvju blīvslēgu no rievas labajā un kreisajā pusē.

1. Izvelciet durvju blīvslēgu no rievas.

Durvju blīvslēgs ir nonemts.

4.1.2 Durvju blīvslēga uzstādīšana

	Jaunā durvju blīvslēga biezums var mazliet atšķirties no vecā durvju blīvslēga biezuma. Tas neietekmē aizvēršanos un darbību ilgterminiņa.
	Ja ierīces viras var regulēt vai tai ir viru savienojumi, vēlāk aizvēršanos var pielāgot.
	Mazie caurumi durvju blīvslēga sānos ir funkcionāli (nodrošina ventilāciju). Tie nav ražošanas defekti.

Remonts

1. Pārbaudiet, ka blīvslēga rieva nav bojāta.

1. ⑨ Ja blīvslēga rieva ir bojāta

Sazinieties ar klientu apkalpošanas dienesta pārstāvi.

3.

Durvju blīvslēgs var būt mazliet deformējies, kas neietekmē tā darbību. Pirms durvju blīvslēgu ieliek ierīcē, to ir ieteicams iztaisnot.

Sasildiet durvju blīvslēgu ar matu fēnu vai karstā ūdenī un ar rokām atjaunojiet tā formu.

1. Iespiediet blīvslēga augšējos un apakšējos stūrus rievā.

1. Pakāpeniski iespiediet visu blīvslēgu rievā.

Durvju blīvslēgs ir uzstādīts.

Remonts

4.2 Durvju roktura nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Plakanais skrūvgriezis Izmērs: 10 mm x 1,6 mm x 200 mm

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.

4.2.1 Durvju roktura nonemšana

1. Nonemiet abu skrūvju vācinus (1).
2. Izskrūvējiet abas skrūves (2).
3. Nonemiet durvju rokturi (3).

4.2.2 Durvju roktura uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.3 Easy opening handle (ērtās atvēršanas roktura) nomaina

Speciāli rīki:

Phillips skrūvgriezis PH2

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.

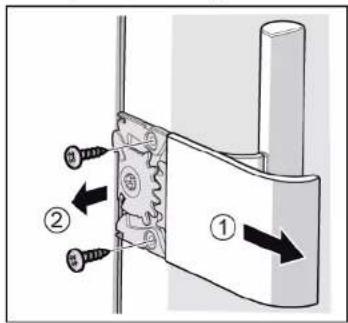

4.3.1 Easy opening handle (ērtās atvēršanas roktura) nonemšana

1. Nonemiet easy opening handle (ērtās atvēršanas roktura) pārsegu (1).
2. Izskrūvējiet abas skrūves (2).

Easy opening handle (ērtās atvēršanas rokturis) ir noņemts.

4.3.2 Easy opening handle (ērtās atvēršanas roktura) uzstādīšana

Pirms uzstāda easy opening handle (ērtās atvēršanas rokturi), tā mehānisms ir pareizi jāsaliek.
Bīdstiņa (1),Roboto kvadrantu (2) un (3),atsperes (4) un kustības iero-bežotāja (5) pareizs salikums, lai uzstādītu kreisajā durvju pusē, ir parādīts attēlā.

Easy opening handle (ērtās atvēršanas roktura) daju salikums, lai uzstādītu labajā durvju pusē, ir aprakstīts dokumentā "Uzstādīšanas instrukcija".

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.4 Durvju augšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Smaga Iielizmēra ierīce!

Muguras un muskuļu savainojumi

▶ lerices durvis drikst nonemt tikai apmācīts specialists.
▶ lerīce ir jāpārvieto divatā.
Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

Asas malasi

Grieztas brüces

▶ Lietojiet aizsargcimdus.

Sasvērušos ierīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritošu detalu izraisitas traumas.

▶ Nostipriniet detalu, lai tā nenokristu.

Kritošu detalu risks, ko izraisa valigas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detaļu, lai tā nenokristu.

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.

4.4.1 Durvju viras noņemšana

Remonts

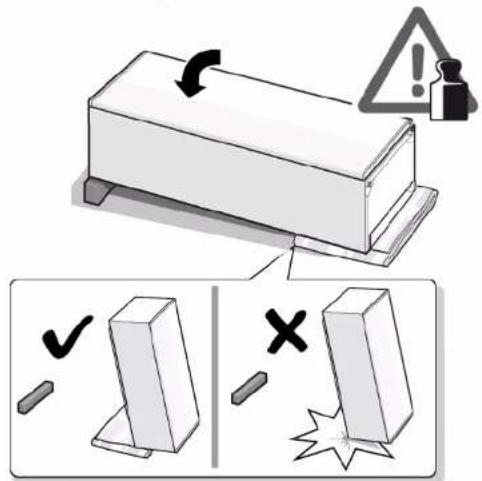

1. Nolieciet ierīci uz aizmugures.

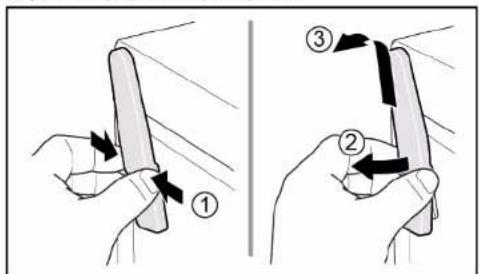

1. 1. Saspiediet augšējās viras pārsega abus sānus (1).

2. Pavelciet augšējās viras pārsegu (2).

3. Nonemiet augšējās viras pārsegu (3)

1. 1. Izskrūvējiet abas skrūves (1).
2. Noņemiet augšējo viru (2).

Durvju augšējā vira ir nonemta.

4.4.2 Durvju viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.5 Durvju augšējās viras nomaiņa (durvis ar displeju)

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām daļām ir jābūt izņemtām.

Remonts

4.5.1 Durvju viras nonemšana

1. Nolieciet ierīci uz aizmugures.

1. 1. Saspiediet augšējās viras pārsega abus sānus (1).

2. Pavelciet augšējās viras pārsegu (2).

3. Nonemiet augšējās viras pārsegu (3).

1. 1. Nonemiet kabeļa kārbas vāku (1).

2. Nonemiet kabela aizsargu (2).

3. Atvienojiet elektriskos savienojumus (3).
4. Izskrūvējiet abas skrūves (4).
5. Nonemiet augšējo viru (5).

Durvju augšējā vira ir nonemta.

4.5.2 Durvju viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.6 Durvju apakšējās viras nomaiņa

Speciāli rīki:

Torx uzgalis TX20 6,3 mm (1/4") [00340865]

Smaga Iielizmēra ierīce!

Muguras un muskuļu savainojumi

▶ lerices durvis drikst nonemt tikai apmācīts specialists.
▶ lerīce ir jāpārvieto divatā.
Ir jāizmanto tikai piemēroti darbarīki un aprīkojums.

Asas malasi

Grieztas brüces

▶ Lietojiet aizsargcimdus

Sasvērušos ierīču paslīdēšana!

Kaulu lūzumi / saspiešanas traumas

Nostipriniet ierīces, lai tās neslīdētu.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Kritosu detalu izraisitas traumas.

- Nostipriniet detalu, lai tā nenokristu.

Krītošu detalu risks, ko izraisa valīgas skrūves!

Citu ierīces detaļu bojājumi vai bojājumi, kas rodas klienta mājās, piem., apakšpuse.

▶ Nostipriniet detaļu, lai tā nenokristu.

Prasība:

lerīces elektropadevei ir jābūt atvienotai.
√ lerīces iekšējām dalām ir jābūt izņemtām.
√ lerīcei ir jābūt noliktai uz aizmugures.
Augšējai virai ir jābūt nonemtai.→310

4.6.1 Durvju apakšējās viras nomaiņa

1. Nonemiet durvis.

1. 1. lzskrūvējiet skrūvi (1).

2. Pagrieziet apakšējo viru uz āru (2).

3. Nonemiet apakšējo viru (3).

Apakšējā vira ir nonemta.

4.6.2 Durvju apakšējās viras uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.7 Plaukta nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.7.2 Plaukta uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.8 Saldētās pārtikas tvertnes nomaiņa

Prasība:

√ Durvīm ir jābūt atvērtām.

4.8.1 Saldētās pārtikas tvertnes izņemšana

1. Pilnībā izvelciet saldētās pārtikas tvertni (1).
2. Iznemiet saldētās pārtikas tvertni (2).

→ Saldētās pārtikas tvertne ir izņemta.

4.8.2 Saldētās pārtikas tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.9 Ledus tvertnes nomaina

Prasība:

√ Durvīm ir jābūt atvērtām.

4.9.1 Ledus tvertnes iznemšana

1. Izvelciet saldētās pārtikas plaukta tvertni kopā ar ledus tvertni (1).
2. Atbrīvojiet ākus (2)
3. Iznemiet ledus tvertni (3).

4.9.2 Ledus tvertnes uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.

Remonts

4.10 Augšējā LED gaismekļa nomaiņa

Speciāli rīki:

Plakanais skrūvgriezis Izmērs: 2,4 mm x 0,4 mm x 60 mm, komplektā [00341820]

lericē ir LED gaismeklis, kam nav jäveic apkope. Šo gaismekli drīkst remontēt tikai klientu apkalpošanas dienesta pārstāvis vai pilnvarots tehnikis!

Prasība:

√ lerīces elektropadevei ir jābūt atvienotai.
√ Durvīm ir jābūt atvērtām.
√ Augšējām iekšējām dalām ir jābūt izņemtām.

4.10.1 LED gaismekla nonemšana

1. Pärvietojiet LED gaismekli pa kreisi.

LED gaismekla elektriskais savienojums ir atvienots.

1. Atbrīvojiet LED gaismekļa ākus.

4.10.2 Augšējā LED gaismekļa uzstādīšana

▶ Uzstādiet apgrieztā kārtībā.
