Produkttype	Fryser
Mærke	Bosch
Model	GSN36VBFP
Mål (H x B x D)	185 x 60 x 65 cm
Nettovægt	75 kg
Strømforsyning	220-240 V, 50 Hz
Årligt energiforbrug	280 kWh
Klimaklasse	SN-T
Lydniveau	42 dB
Netto kapacitet	280 L
Antal skuffer	6 skuffer
Hurtigfrysningsfunktion	Ja
Temperaturalarm	Visuel og lydalarm
Alarm ved åben dør	Ja
Indvendig belysning	LED
Afrimningstype	Manuel
Vedligeholdelse og rengøring	Rengør med en blød klud og lunkent vand; brug ikke slibende rengøringsmidler
Børnesikring	Låsefunktion for betjening
Reparationsindeks	8/10
Reservedele tilgængelige	Originale Bosch-dele (skuffer, hylder, termostat, dørpakning)
Energiklasse	E (tidligere A+)
Minimum omgivelsestemperatur	10 °C
Elektrisk tilslutning	Jordforbindelse påkrævet

Ofte stillede spørgsmål - GSN36VBFP BOSCH

Hvordan tager jeg min Bosch GSN36VBFP fryser i brug?

Efter udpakning, lad apparatet hvile i 2 timer. Tilslut det til en stikkontakt med jord. Indstil den ønskede temperatur ved hjælp af indstillingsknapperne. Hurtigfrysningen starter automatisk ved første ibrugtagning.

Hvad er den ideelle temperatur for fryseren?

Den anbefalede temperatur er -18 °C. Til hurtigfrysning skal du aktivere Super Frost-funktionen 24 timer før tilføjelse af friske fødevarer.

Hvorfor laver min fryser en lyd som rindende vand?

Denne lyd er normal og stammer fra kølemidlet, der cirkulerer i kredsløbet. Hvis lyden bliver unormal, skal du kontrollere, at apparatet står i vater og ikke er i kontakt med møbler.

Hvad gør jeg, hvis lydalarmen udløses?

Alarmen udløses, hvis den indvendige temperatur er for høj (f.eks. dør efterladt åben). Tryk på Alarm-knappen for at stoppe den. Kontroller, at døren er lukket, og at belastningen er i orden.

Hvornår og hvordan afrimes fryseren?

Afrim når islaget når 1 cm. Tag stikket ud, fjern madvarerne, åbn døren. Placer en beholder under vandafgangen. Brug aldrig skarpe genstande.

Hvordan rengør jeg indersiden af fryseren?

Rengør med en blød klud fugtet med lunkent vand og lidt mildt rengøringsmiddel. Skyl og tør. Brug ikke slibende produkter, opløsningsmidler eller damprenser.

Hvordan reducerer jeg energiforbruget for min fryser?

Placer apparatet på et køligt og ventileret sted, væk fra varmekilder. Åbn ikke døren unødigt. Lad maden køle af, før den fryses. Afrim regelmæssigt.

Kan jeg installere fryseren i et uopvarmet rum?

Ja, da klimaklasse SN-T tillader brug fra 10 °C til 43 °C. Undgå dog temperaturer under 10 °C, da opbevaringstemperaturen ikke længere kan garanteres.

Hvor finder jeg originale reservedele?

Reservedele (skuffer, hylder, termostat, dørpakning) fås hos Bosch kundeservice eller på den officielle hjemmeside. Brug modelnummer GSN36VBFP til søgning.

Hvad gør jeg ved strømafbrydelse?

Åbn ikke døren. Maden forbliver frosset i flere timer afhængigt af mængden. Se vejledningen for opbevaringstider. Hvis lydalarmen udløses, når strømmen vender tilbage, skal du trykke på Alarm-knappen.

BRUGSANVISNING GSN36VBFP BOSCH

1.2 Forklaring af symboler 71

1.2.1 Fareniveauer 71

1.2.2 Faresymboler....71

1.2.3 Advarslernes opbygning 72

1.2.4 Generelle symboler....72

Sikkerhed 73

2.1 Generelle sikkerhedsanvisninger....73

2.1.1 Alle husholdningsapparater 73

Værktøjer og hjælpemidler....74

Reparation 75

4.1 Udskiftning af dørpakning....75

4.1.1 Fjernelse af dørpakning.... 75

4.1.2 Montering af dørpakning....75

4.2 Udskiftning af dørhåndtag 78

4.2.1 Fjernelse af dørhåndtag 78

4.2.2 Montering af dørhåndtag 78

4.3 Udskiftning af easy open-håndtag....79

4.3.1 Fjernelse af easy open-händtag....79

4.3.2 Montering af easy open-håndtag....79

4.4 Udskiftning af øverste dørhængsel 80

4.4.1 Fjernelse af dørhængsel....80

4.4.2 Montering af dørhængsel....82

4.5 Udskiftning af det øverste dørhængsel (dør med display).... 83

4.5.1 Fjernelse af dørhængsel.... 84

4.5.2 Montering af dørhængsel....85

4.6 Udskiftning af nederste dørhængsel 86

4.6.1 Udskiftning af nederste dørhængsel.... 86

4.6.2 Montering af nederste dørhængsel.... 86

4.7 Udskiftning af hylde 87

4.7.1 Fjernelse af hylde....87

4.7.2 Montering af hylde 87

4.8 Udskiftning af frostvarebeholder.... 88

4.8.1 Fjernelse af frostvarebeholder 88

4.8.2 Montering af frostvarebeholder.... 88

4.9 Udskiftning af ismaskine....89

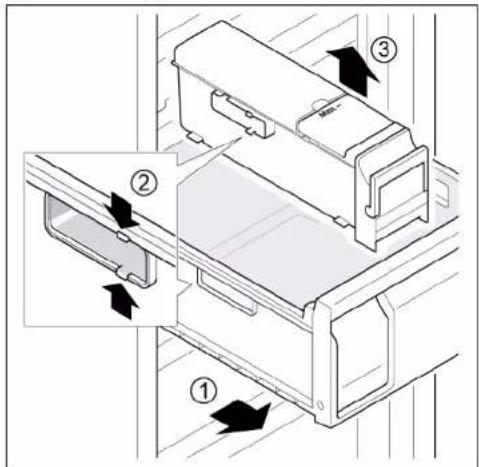

4.9.1 Fjernelse af ismaskine 89

4.9.2 Montering af ismaskine 89

4.10 Udskiftning af LED-lampe foroven....90

4.10.1 Fjernelse af LED-lampe 90

4.10.2 Montering af LED-lampe foroven 91

i Om dette dokument

1.1 Vigtig information

1.1.1 Formål

Disse reparationsanvisninger hjælper kunden til selv at kunne reparere apparater i henhold til den gældende lovgivning om miljøvenligt design (fra 03/2021).

De indeholder information om, hvordan der udskiftes bestemte reservedele, herunder advarsler og risici.

Kontakt kundeservice i tilfælde af spørgsmål. Vi påtager os kun ansvar for skader, hvis reparationsanvisningerne er fuldt korrekt.

1.2 Forklaring af symboler

1.2.1 Fareniveauer

Advarselsniveauerne består af et symbol og et signalord. Signalordene indikerer farens alvor.

Advarselsniveau Betydning
⚠️ FARE	Manglende overholdelse af advarsels-meddelelsen vil medføre død eller alvorlige kvæstelser.
⚠️ ADVARSEL	Manglende overholdelse af advarsels-meddelelsen kan medføre død eller alvorlige kvæstelser.
⚠️ PAS PÅ!	Manglende overholdelse af advarsels-meddelelsen kan medføre mindre kvæstelser.
BEMÆRK!	Manglende overholdelse af advarsels-meddelelsen kan medføre materiel be-skadigelse.

Tabel 1: Fareniveauer

1.2.2 Faresymboler

Faresymboler er symbolske visninger, der giver en indikation af faretypen.

Der anvendes følgende faresymboler i dette dokument:

Faresymbol Betydning
		Generel advarselsmeddelelse
		Fare for elektrisk spænding
		Eksplosionsfare
		Fare for at skære sig

i Om dette dokument

Faresymbol Betydning
		Fare for klemning
		Fare pga. varme overflader
		Fare pga. kraftigt magnetfelt
		Fare pga. ikke-ioniserende stråling

Tabel 2: Faresymboler

1.2.3 Advarslernes opbygning

Advarsler i dette dokument har et standardiseret udseende og en standardiseret opbygning.

De følgende eksempler viser en adversel, der advarer mod elektrisk stød pga. spændingsførende dele. Foranstaltningen til at undgå faren er nævnt.

1.2.4 Generelle symboler

Der anvendes følgende generelle symboler i dette dokument:

Generelt symbol Betydning
	Angivelse af et særligt tip (tekst og/eller grafik)
	Angivelse af et simpelt tip (kun tekst)
	Angivelse af et link til en videotutorial
	Angivelse af nødvendige værktøjer
	Angivelse af krævede forudsætninger
	Angivelse af en betingelse (hvis..., så...)
	Angivelse af et resultat
[Start]Angivelse af en tast eller knap
[00123456] Angivelse af et materialenummer
Status Angivelse af en vist tekst/et vist vindue (i apparatets display)

Tabel 3: Generelle symboler

Sikkerhed

2.1 Generelle sikkerhedsanvisninger

2.1.1 Alle husholdningsapparater

Fare for elektrisk stød pga. spændingsførende dele!

• Fejl i forbindelse med reparationer, der involverer elektriske komponenter, kan medføre elektrisk stød!
• Afbryd apparatet fra strømnettet i mindst 60 sekunder, før arbejdet påbegyndes.
• Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

Fare for tilskadekomst pga. skarpe kanter!

■ Brug beskyttelseshandsker.

Fare for klemning i forbindelse med reparation, vedligeholdelse, fejlafhjælpning og service på grund af tunge og bevægelige komponenter

■ Brug sikkerhedssko.
■ Sørg for at sikre tunge komponenter mod at falde ned.
■ Stik kropsdele ind i bevægelige komponenter.

Fare for apparatets sikkerhed/funktion!

■ Brug kun originale reservedele.
Fare for beskadigelse af elektrostatisk følsomme komponenter (elektrostatiske afladninger)!
■ Berør ikke modulerne, herunder forbindelser og ledningsbaner.

Værktøjer og hjælpemidler

Betegnelse Detaljer Billeder
Beskyttelsesklud[00342013]	60 cm x 50 cm
Phillips-skruetræk-ker PH2
Torx-bit TX20[00340865]	6,3 mm (1/4")
Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mmi sættet [00341820]

Reparation

4.1 Udskiftning af dørpakning

Preindstilling:

Døren er åben.

4.1.1 Fjernelse af dørpakning

1. Frigør dørpakningen fra rillen i højre og venstre hjørme.

1. Træk dørpakningen ud af rillen.

Dørpakningen er fjernet.

4.1.2 Montering af dørpakning

	Tykkelsen af den nye dørpakning kan afvige en smule fra tykkelsen af den gamle dørpakning. Dette vil ikke påvirke lukkemåden og den langsigtede funktion.
	Hvis apparatet har justerbare hængsler eller hængselbeslag, kan lukkemaden efterfølgende optimeres.
	Små sidehuller i dørpakningen er funktionelle (nødvendige til lufttilførelse). De er ikke produktionsfejl.

Reparation

1. Kontrollér rillen til pakningen med hensyn til beskadigelse.

1. Hvis rillen til pakningen er beskadiget: - Kontakt kundeservice.

3.

En smule deformation på dørpakningen er normalt og påvirker ikke dens funktion. Det anbefales til at glatte dørpakningen, før den sættes i apparatet.

Opvarm dørpakningen med en hårtørrer eller varmt vand, og genform den manuelt.

1. Tryk pakningens hjørner i rillen foroven og forneden.

Dørpakningen er monteret.

Reparation

4.2 Udskiftning af dørhåndtag

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Kærvskruetrækker Blad 10 mm x 1,6 mm x 200 mm

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.

4.2.1 Fjernelse af dørhändtag

1. Fjern de to skruehætter (1).
2. Skru de to skruer ud (2).
3. Fjern dørhåndtaget (3).

Dørhändtaget er fjernet.

4.2.2 Montering af dørhåndtag

▶ Montér i omvendt rækkefølge.

Reparation

4.3 Udskiftning af easy open-håndtag

Nødvendig værktøj:

Phillips-skruetrækker PH2

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.

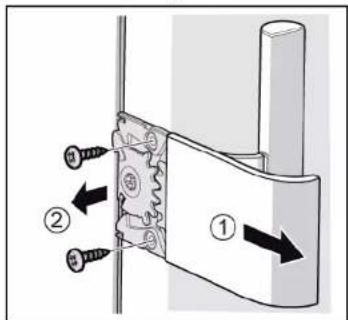

4.3.1 Fjernelse af easy open-håndtag

1. Fjern easy open-händtagets afdækning (1).

2. Skru de to skruer ud (2).

4.3.2 Montering af easy open-håndtag

Easy open-håndtagets mekanisme skal indstilles korrekt før monteringen. Korrekt placering af stødtap (1), tandbue (2) og (3), fjeder (4) og endestop (5) til montering i venstre side af døren er vist på grafikken.

i

Placeringen af easy open-håndtagets delkomponenter til montering i højre side af døren er beskrevet i dokumentet "Monteringsanvisning".

▶ Montér i omvendt rækkefølge.

Reparation

4.4 Udskiftning af øverste dørhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne-de specialister.
Der skal være to personer om at flytte apparatet.
▶ Brug kun egnet værktøj og udstyr.

PAS PÅ!

Skarpe kanter!

Snitlæsioner

Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.

▶ Sørg for at sikre komponenten mod at falde ned.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.

√ Indvendigt tilbehør i apparatet er fjernet.

4.4.1 Fjernelse af dørhængsel

Reparation

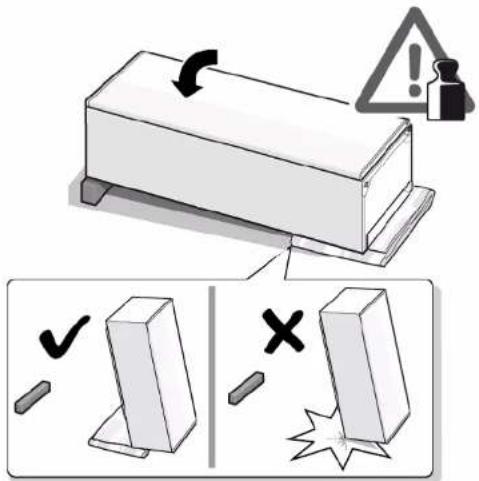

1. Læg apparatet med bagsiden nedad.

1. 1. Tryk det øverste hængsels afdækning på begge sider (1).

2. Bevæg det øverste hængsels afdækning ud (2).

3. Fjern det øverste hængsels afdækning (3).

1. 1. Skru de to skruer ud (1).

2. Fjern det øverste hængsel (2).

Det øverste dørhængsel er fjernet.

4.4.2 Montering af dørhængsel

▶ Montér i omvendt rækkefølge.

Reparation

4.5 Udskiftning af det øverste dørhængsel (dør med display)

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

ADVARSEL

Tunge, store apparater!

Arbejde til fjernelse af apparatets dør bør kun udføres af uddanne-de specialister.
Der skal være to personer om at flytte apparatet.
▶ Brug kun egnet værktøj og udstyr.

PAS PÅ!

Skarpe kanter!

Snitlæsioner

Beskadigelse af andre apparatdele eller kundens hjem, f.eks. gulvet.

▶ Sørg for at sikre komponenten mod at falde ned.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Livsfare pga. elektrisk stød i tilfælde af ukorrekt reparation

Elektriske dele skal repareres af kvalificerede elektrikere.
Få efter reparationen udført en sikkerhedstest i henhold til VDE 0701 eller landespecifikke forskrifter.

FARE

Fare for elektrisk stød pga. spændingsførende dele!

Død ved elektrisk stød

- Afbryd apparater fra strømforsyningen i mindst 60 sekunder, før reparationer påbegyndes.

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparatet er fjernet.

Reparation

4.5.1 Fjernelse af dørhængsel

1. Læg apparatet med bagsiden nedad.

1. 1. Tryk det øverste hængsels afdækning på begge sider (1).

2. Bevæg det øverste hængsels afdækning ud (2).

3. Fjem det øverste hængsels afdækning (3).

1. 1. Fjern kabelboksens afdækning (1).

2. Fjern kabelbeskyttelsen (2).

3. Afbryd den elektriske tilslutning (3).
4. Skru de to skruer ud (4)
5. Fjern det øverste hængsel (5).

Det øverste dørhængsel er fjernet.

4.5.2 Montering af dørhængsel

Montér i omvendt rækkefølge.

Reparation

4.6 Udskiftning af nederste dørhængsel

Nødvendig værktøj:

Torx-bit TX20 6,3 mm (1/4") [00340865]

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
√ Indvendigt tilbehør i apparatet er fjernet.
√ Apparatet er lagt med bagsiden nedad.
Det øverste hængsel er fjernet.→83

4.6.1 Udskiftning af nederste dørhængsel

1. Fjern døren.

1. 1. Skru skruen ud (1).

2. Drej det nederste hængsel ud (2).

3. Fjern det nederste hængsel (3).

Det nederste hængsel er fjernet.

4.6.2 Montering af nederste dørhængsel

Montér i omvendt rækkefølge.

Reparation

4.7 Udskiftning af hylde

Preindstilling:

Døren er äben.

4.7.1 Fjernelse af hylde

Træk hylden ud.

4.7.2 Montering af hylde

- Montér i omvendt rækkefølge.

Reparation

4.8 Udskiftning af frostvarebeholder

Preindstilling:

Døren er äben.

4.8.1 Fjernelse af frostvarebeholder

1. Træk frostvarebeholderen hele vejen ud (1).
2. Fjern frostvarebeholderen (2).

▶ Montér i omvendt rækkefølge.

Reparation

4.9 Udskiftning af ismaskine

Preindstilling:

Døren er åben.

4.9.1 Fjernelse af ismaskine

1. Træk frysevarebeholderhylden med ismaskinen ud (1).
2. Frigør krogene (2)
3. Fjern ismaskinen (3).

Ismaskinen er fjernet.

4.9.2 Montering af ismaskine

- Montér i omvendt rækkefølge.

Reparation

4.10 Udskiftning af LED-lampe foroven

Nødvendig værktøj:

Kærvskruetrækker Blad 2,4 mm x 0,4 mm x 60 mm i sættet [00341820]

Dit apparat er udstyret med en vedligeholdelsesfri LED-lampe. Denne lampe må kun repareres af kundeservice eller autoriserede teknikere!

Preindstilling:

Apparatet er afbrudt fra strømforsyningen.
Døren er åben.
√ Indvendigt tilbehør foroven er fjernet.

4.10.1 Fjernelse af LED-lampe

1. Bevæg LED-lampen mod venstre.

LED-lampens elektriske tilslutning er afbrudt.

1. Frigør LED-lampens kroge.

1. Fjern LED-lampen ved at bevæge den fremad.

LED-lampen er fjernet.

4.10.2 Montering af LED-lampe foroven

▶ Montér i omvendt rækkefølge.

2.1.1 Alle husholdningsapparater 344

2.1.1 Alle husholdningsapparater

Dørpakningen er demontert.

4.1.2 Montering av dørpakning

1. Kontroller at sporet for pakningen ikke har skader.

Dørpakningen er montert.

Reparasjon

Dørhändtaket er demontert.

∅vre dørhengsel er demontert.

4.4.2 Montering av dørhengsel

Sikre komponenten så den ikke kan falle ned.

OBS!

▶ Sikre komponenten så den ikke kan falle ned.

FARE

∅vre dørhengsel er demontert.

4.5.2 Montering av dørhengsel

Hyllen er demontert.

Ismaskinen er demontert.

4.9.2 Montering av ismaskin

Apparatet har en vedlikeholdsfri LED-lampe.

Disse lampene skal kun repareres av kundeservice eller autoriserte teknikere!

FARE

Dörrpackningen har tagits bort.

4.1.2 Montera dörrpackning

Dörrhandtaget har tagits bort.

4.2.2 Montera dörrhandtag

Phillips-skruvmejsel PH2

Förutsättning:

Hyllan har tagits bort.

4.7.2 Montera hylla

Ismaskinen har tagits bort.

4.9.2 Montera ismaskin

LED-lampan har tagits bort.
