GSN36VBFP - Congélateur BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur
Marque	Bosch
Modèle	GSN36VBFP
Dimensions (H x L x P)	185 x 60 x 65 cm
Poids net	75 kg
Alimentation électrique	220-240 V, 50 Hz
Consommation annuelle	280 kWh
Classe climatique	SN-T
Niveau sonore	42 dB
Capacité nette	280 L
Nombre de tiroirs	6 tiroirs
Fonction congélation rapide	Oui
Alarme de température	Alarme visuelle et sonore
Alarme de porte ouverte	Oui
Éclairage intérieur	LED
Type de dégivrage	Manuel
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau tiède ; ne pas utiliser de nettoyants abrasifs
Sécurité enfants	Fonction verrouillage des commandes
Indice de réparabilité	8/10
Pièces détachées disponibles	Pièces d'origine Bosch (tiroirs, clayettes, thermostat, joint de porte)
Classe énergétique	E (ancien A+)
Température ambiante minimale	10 °C
Raccordement électrique	Prise de terre obligatoire

FOIRE AUX QUESTIONS - GSN36VBFP BOSCH

Comment mettre en service mon congélateur Bosch GSN36VBFP ?

Après déballage, laissez l'appareil reposer 2 heures. Branchez-le sur une prise de terre. Réglez la température souhaitée à l'aide des touches de réglage. La congélation rapide se lance automatiquement lors de la première mise en marche.

Quelle est la température idéale pour le congélateur ?

La température recommandée est de -18 °C. Pour une congélation rapide, activez la fonction Super Frost 24 heures avant d'ajouter des aliments frais.

Pourquoi mon congélateur fait-il un bruit d'eau qui coule ?

Ce bruit est normal et provient du fluide frigorigène circulant dans le circuit. Si le bruit devient anormal, vérifiez que l'appareil est de niveau et qu'il n'est pas en contact avec des meubles.

Que faire si l'alarme sonore se déclenche ?

L'alarme se déclenche si la température intérieure est trop élevée (par exemple porte laissée ouverte). Appuyez sur la touche Alarm pour l'arrêter. Vérifiez la fermeture de la porte et l'état de la charge.

Quand et comment dégivrer le congélateur ?

Dégivrez lorsque la couche de givre atteint 1 cm. Débranchez l'appareil, retirez les aliments, ouvrez la porte. Placez un récipient sous l'évacuation d'eau. N'utilisez jamais d'objets tranchants.

Comment nettoyer l'intérieur du congélateur ?

Nettoyez avec un chiffon doux imbibé d'eau tiède et un peu de détergent doux. Rincez et séchez. N'utilisez pas de produits abrasifs, de solvants ou de nettoyeurs vapeur.

Comment réduire la consommation énergétique de mon congélateur ?

Placez l'appareil dans un endroit frais et aéré, loin des sources de chaleur. N'ouvrez pas la porte inutilement. Laissez refroidir les aliments avant de les congeler. Dégivrez régulièrement.

Puis-je installer le congélateur dans une pièce non chauffée ?

Oui, car la classe climatique SN-T permet une utilisation de 10 °C à 43 °C. Évitez toutefois les températures inférieures à 10 °C, car la température de conservation ne pourrait plus être garantie.

Où trouver les pièces détachées d'origine ?

Les pièces détachées (tiroirs, clayettes, thermostat, joint de porte) sont disponibles auprès du service après-vente Bosch ou sur le site officiel. Utilisez le numéro de modèle GSN36VBFP pour la recherche.

Que faire en cas de panne de courant ?

Ne pas ouvrir la porte. Les aliments restent congelés plusieurs heures selon la quantité. Consultez la notice pour les durées de conservation. Si l'alarme sonore se déclenche au retour du courant, appuyez sur la touche Alarm.

MODE D'EMPLOI GSN36VBFP BOSCH

Conseils de réparation - Congélateur

i A propos de ce document.... 183

1.1 Informations importantes.... 183

1.1.1 Objectif 183

1.2 Explication des symboles.... 183

1.2.1 Niveaux de risque 183

1.2.2 Symboles de danger 183

1.2.3 Structure des indications d'avertissement 184

1.2.4 Symboles généraux 184

Sécurité.... 185

2.1 Consignes de sécurité générales.... 185

2.1.1 Tous les appareils électroménagers.... 185

Outils et aides.... 186

Réparation 187

4.1 Remplacer le joint de porte 187

4.1.1 Retirer le joint de porte 187

4.1.2 Monter le joint de porte.... 187

4.2 Remplacer la poignée de porte.... 190

4.2.1 Retirer la poignée de porte 190

4.2.2 Monter la poignée de porte.... 190

4.3 Echange de la poignée à ouverture facile 191

4.3.1 Retrait de la poignée à ouverture facile 191

4.3.2 Montage de la poignée à ouverture facile 191

4.4 Remplacer la charnière supérieure de la porte 192

4.4.1 Retirer la charnière de porte 192

4.4.2 Monter la charnière de porte.... 194

4.5 Remplacer la charnière supérieure de la porte (porte avec afficheur).... 195

4.5.1 Retirer la charnière de porte 196

4.5.2 Monter la charnière de porte.... 197

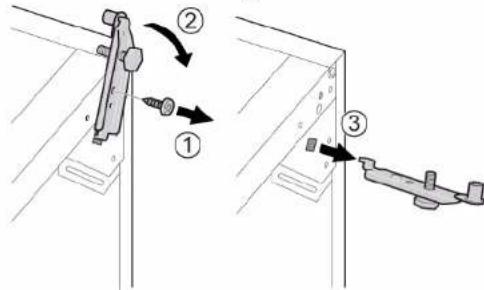

4.6 Remplacer la charnière de porte inférieure.... 198

4.6.1 Remplacer la charnière de porte inférieure 198

4.6.2 Monter la charnière de porte inférieure 199

4.7 Remplacer la tablette....200

4.7.1 Retirer la tablette....200

4.7.2 Monter la tablette 200

4.8 Remplacer le bac d'aliments congelés.... 201

4.8.1 Retirer le bac d'aliments congelés 201

4.8.2 Monter le bac d'aliments congelés.... 201

4.9 Remplacer la fabrique de glace.... 202

4.9.1 Retirer la fabrique de glace 202

4.9.2 Monter la fabrique de glace 202

4.10 Remplacer l'éclairage LED supérieur 203

4.10.1 Retirer l'éclairage LED 203

4.10.2 Monter l'éclairage LED supérieur.... 204

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
	Consigne d'avertissement générale
	Danger engendré par la tension électrique
	Risque d'explosion
	Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

■ Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection [00342013]	60 cm x 50 cm
Tournevis Philips PH2
Embout Torx TX20 [00340865]	6,3 mm (1/4")
Tournevis plat Lame	2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

	L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte.
	Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite.
	Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. if Si la rainure de joint est endommagée.

Contacter le service après-vente.

3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation

4.2 Remplacer la poignée de porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Tournevis plat Lame 10 mm x 1,6 mm x 200 mm

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.

4.2.1 Retirer la poignée de porte

1. Retirer deux capuchons de vis (1).
2. Dévisser deux vis (2).
3. Retirer la poignée de porte (3).

La poignée de porte est retirée.

4.2.2 Monter la poignée de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.3 Echange de la poignée à ouverture facile

Outillage nécessaire:

Tournevis Philips PH2

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.

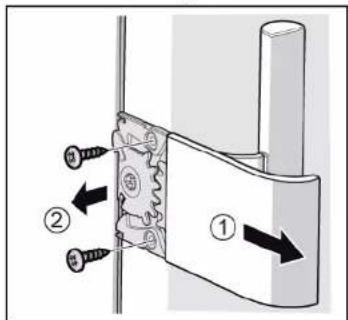

4.3.1 Retrait de la poignée à ouverture facile

1. Retirer le cache de la poignée à ouverture facile (1).
2. Dévisser les deux vis (2).

La poignée à ouverture facile est retirée.

4.3.2 Montage de la poignée à ouverture facile

Le mécanisme de poignée à ouverture facile doit être correctement réglé avant montage.
La disposition correcte de la tige poussoir (1), des quadrants dentés (2) et (3), du ressort (4) et de la butée (5) pour le montage de la porte côté gauche est indiquée dans le graphique.

Le positionnement des sous-composants de la poignée d'ouverture facile pour l'installation de la porte côté droit est décrit dans le document « Manuel d'installation ».

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer la charnière supérieure de la porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Appareils lourds et volumineux !

Blessures dorsales et musculaires

Seuls des spécialistes dûment formés devraient retirer la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
▶ Utiliser seulement des outils et de l'équipement appropriés.

Arêtes vives !

Blessures par coupure

▶ Porter des gants de protection.

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p.

ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

√ Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.

4.4.1 Retirer la charnière de porte

Réparation

1. Placer l'appareil sur le dos.

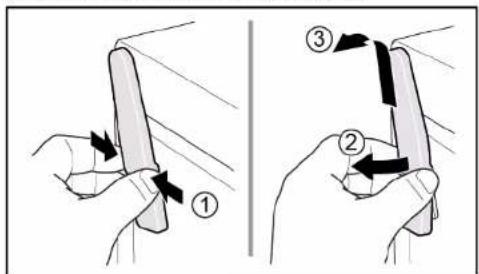

1. 1. Appuyer sur le cache de charnière supérieure des deux côtés (1).

2. Sortir le cache de charnière supérieure (2).

3. Retirer le cache de la charnière supérieure (3).

1. 1. Dévisser deux vis (1).

2. Retirer la charnière supérieure (2).

La charnière supérieure de la porte est retirée.

4.4.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

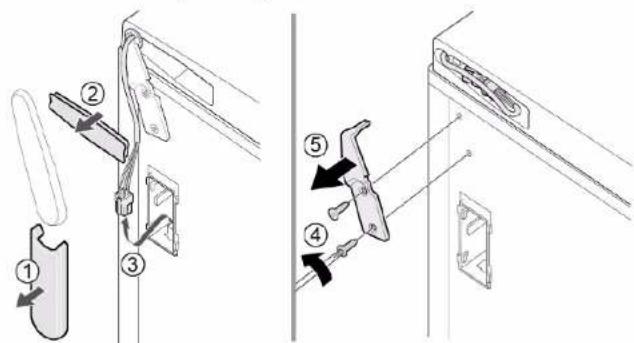

4.5 Remplacer la charnière supérieure de la porte (porte avec afficheur)

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Risque d'électrocution en raison de pièces sous tension ! Risque d'électrocution en cas de réparation non conforme

Les pièces électriques doivent être réparées par des techniciens qualifiés.
- Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque d'électrocution par des pièces conductrices de tension! Mort par électrocution.

Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.

Pré-requis:

√ Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.

Réparation

4.5.1 Retirer la charnière de porte

1. Placer l'appareil sur le dos.

1. 1. Appuyer sur le cache de charnière supérieure des deux côtés (1).

2. Sortir le cache de charnière supérieure (2).

3. Retirer le cache de la charnière supérieure (3).

1. 1. Retirer le couvercle de la boîte de câbles (1).

2. Retirer la protection du câble (2).

3. Débrancher la connexion électrique (3).
4. Dévisser deux vis (4)
5. Retirer la charnière supérieure (5).

La charnière supérieure de la porte est retirée.

4.5.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer la charnière de porte inférieure

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.
L'appareil est placé sur le dos.

La charnière supérieure est retirée.→195

4.6.1 Remplacer la charnière de porte inférieure

1. Retirer la porte.

1. 1. Dévisser la vis (1).

2. Extraire la charnière inférieure en la tournant (2).

3. Retirer la charnière inférieure (3).

La charnière inférieure est retirée.

Réparation

4.6.2 Monter la charnière de porte inférieure

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.7.1 Retirer la tablette

La tablette est retirée.

4.7.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le bac d'aliments congelés

Pré-requis:

La porte est ouverte.

4.8.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1).
2. Retirer le bac d'aliments congelés (2).

→ Le bac d'aliments congelés est retiré.

4.8.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer la fabrique de glace

Pré-requis:

La porte est ouverte.

4.9.1 Retirer la fabrique de glace

1. Extraire complètement le tiroir bac d'aliments congelés avec la fabrique de glace (1).
2. Décrocher les crochets (2).
3. Retirer la fabrique de glace (3)

La fabrique de glace est retirée.

4.9.2 Monter la fabrique de glace

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer l'éclairage LED supérieur

Outillage nécessaire:

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Votre appareil comprend un éclairage LED sans maintenance. Ces lampes peuvent être réparées exclusivement par le service après-vente ou un technicien autorisé.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les équipements intérieurs supérieurs de l'appareil sont retirés.

4.10.1 Retirer l'éclairage LED

1. Déplacer l'éclairage LED vers la gauche.

Connexion électrique de l'éclairage LED est débranchée.

1. Libérer les crochets de l'éclairage LED.

1. Retirer l'éclairage LED par l'avant.

L'éclairage LED est retiré.

4.10.2 Monter l'éclairage LED supérieur

Le montage s'effectue dans l'ordre chronologique inverse.
