GSN36VBFP - Mraznička BOSCH - Bezplatný návod na obsluhu

Typ produktu	Mraznička
Značka	Bosch
Model	GSN36VBFP
Rozmery (V x Š x H)	185 x 60 x 65 cm
Čistá hmotnosť	75 kg
Elektrické napájanie	220-240 V, 50 Hz
Ročná spotreba	280 kWh
Klimatická trieda	SN-T
Hladina hluku	42 dB
Čistý objem	280 L
Počet zásuviek	6 zásuviek
Funkcia rýchleho zmrazovania	Áno
Teplotný alarm	Vizuálny a zvukový alarm
Alarm otvorených dverí	Áno
Vnútorné osvetlenie	LED
Typ odmrazovania	Manuálny
Údržba a čistenie	Čistite mäkkou handričkou a vlažnou vodou; nepoužívajte abrazívne čistiace prostriedky
Detská bezpečnosť	Funkcia uzamknutia ovládania
Index opraviteľnosti	8/10
Dostupné náhradné diely	Originálne diely Bosch (zásuvky, police, termostat, tesnenie dverí)
Energetická trieda	E (staré A+)
Minimálna okolitá teplota	10 °C
Elektrické pripojenie	Uzemnenie povinné

Často kladené otázky - GSN36VBFP BOSCH

Ako uviesť do prevádzky mrazničku Bosch GSN36VBFP?

Po vybalení nechajte spotrebič 2 hodiny odpočívať. Zapojte ho do uzemnenej zásuvky. Nastavte požadovanú teplotu pomocou nastavovacích tlačidiel. Rýchle zmrazovanie sa spustí automaticky pri prvom spustení.

Aká je ideálna teplota pre mrazničku?

Odporúčaná teplota je -18 °C. Pre rýchle zmrazenie aktivujte funkciu Super Frost 24 hodín pred pridaním čerstvých potravín.

Prečo moja mraznička vydáva zvuk tečúcej vody?

Tento zvuk je normálny a pochádza z cirkulácie chladiva v okruhu. Ak je zvuk nezvyčajný, skontrolujte, či je spotrebič v rovine a či nie je v kontakte s nábytkom.

Čo robiť, ak sa spustí zvukový alarm?

Alarm sa spustí, ak je vnútorná teplota príliš vysoká (napríklad nechali ste otvorené dvere). Stlačením tlačidla Alarm ho vypnete. Skontrolujte zatvorenie dverí a stav náplne.

Kedy a ako odmraziť mrazničku?

Odmrazujte, keď vrstva ľadu dosiahne 1 cm. Odpojte spotrebič, vyberte potraviny, otvorte dvere. Umiestnite nádobu pod odtok vody. Nikdy nepoužívajte ostré predmety.

Ako vyčistiť vnútro mrazničky?

Čistite mäkkou handričkou namočenou vo vlažnej vode a troche jemného čistiaceho prostriedku. Opláchnite a osušte. Nepoužívajte abrazívne prostriedky, rozpúšťadlá ani parné čističe.

Ako znížiť spotrebu energie mojej mrazničky?

Umiestnite spotrebič na chladné a vetrané miesto, mimo zdrojov tepla. Zbytočne neotvárajte dvere. Nechajte potraviny vychladnúť pred zmrazením. Pravidelne odmrazujte.

Môžem nainštalovať mrazničku v nevykurovanej miestnosti?

Áno, pretože klimatická trieda SN-T umožňuje používanie od 10 °C do 43 °C. Vyhnite sa však teplotám nižším ako 10 °C, pretože skladovacia teplota by už nemohla byť zaručená.

Kde nájdem originálne náhradné diely?

Náhradné diely (zásuvky, police, termostat, tesnenie dverí) sú k dispozícii u servisu Bosch alebo na oficiálnej webovej stránke. Pri vyhľadávaní použite číslo modelu GSN36VBFP.

Čo robiť pri výpadku prúdu?

Neotvárajte dvere. Potraviny zostanú zmrazené niekoľko hodín v závislosti od množstva. Pokyny pre dobu skladovania nájdete v návode. Ak sa po obnovení prúdu spustí zvukový alarm, stlačte tlačidlo Alarm.

NÁVOD NA OBSLUHU GSN36VBFP BOSCH

1.1 Dôležité informácie 433

1.1.1 Účel 433

1.2 Vysvetlenie symbolov 433

1.2.1 Úrovne nebezpečenstva.... 433

1.2.2 Symboly označujúce riziká 433

1.2.3 Štruktúra varovaní 434

Nástroje a pomôcky 436

Oprava....437

4.1 Výmena tesnenia dvierok.... 437

4.2 Výmena dverovej úchytky 440

4.2.1 Odoberanie dverovej úchytky 440

4.2.2 Montáz dverovej úchytky 440

4.3 Výmena úchytky easy opening handle 441

4.3.1 Odoberanie úchytky easy opening handle 441

4.3.2 Montáž úchytky easy opening handle.... 441

4.4 Výmena horného závesu dverí 442

4.4.1 Odoberanie závesu dvierok 442

4.5 Výmena horného závesu dvierok (dvierka s displejom) 445

4.5.1 Odoberanie závesu dvierok 446

4.6 Výmena spodného závesu dvierok 448

4.6.1 Výmena spodného závesu dvierok.... 448

4.6.2 Montáž spodného závesu dvierok 449

4.7 Výmena odkladacej plochy.... 450

4.9.2 Montáz výrobníka ľadu 452

4.10 Výmena horného LED svetla 453

4.10.1 Odobratie LED osvetlenia 453

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
	NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
	VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
	UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!		Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
	Všeobecné varovné hlásenie
	Nebezpečenstvo v súvislosti s elektrickým napátím
	Nebezpečenstvo výbuchu
	Nebezpečenstvo porezania
	Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým polom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovaní

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým průdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
i	Označenie špeciálneho pokynu (textové a/alebo grafické)
i	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

- Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!

- Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.

- Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

Riziko poranenia na ostrých hranách!

■ Noste ochranné rukavice.

Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch

■ Noste ochrannú obuv.

■ Zaistite t'ažké komponenty proti pádu.

■ Nesiahajte končatinami do pohybujúcich sa komponentov.

Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!

■ Používajte len originálne náhradné diely.

■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Křížový skrutkovačPH2
Bit Torx TX20[00340865]	6,3 mm (1/4")
Plochý skrutkovač Čepeľ 2,4 mm x 0,4 mm x60 mm, v sade [00341820]

Oprava

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

	Hrúbka nového tesnenia dvierok sa môže mierne odlíšovať od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.
	Ak má váš spotrebič nastavitelné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatváranía.
	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvňuje jeho funkciu. Odporúča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitim fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drázky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drážky.

4.2 Výmena dverovej úchytky

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Plochý skrutkovač Čepel' 10 mm x 1,6 mm x 200 mm

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.

4.2.1 Odoberanie dverovej úchytky

1. Odoberte dve krytky skrutiek (1).
2. Odskrutkujte dve skrutky (2).
3. Odoberte dverovú úchytku (3).

4.2.2 Montáž dverovej úchytky

4.3 Výmena úchytky easy opening handle

Špeciálne nástroje:

Križový skrutkovač PH2

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.

4.3.1 Odoberanie úchytky easy opening handle

▶ 1. Odoberte kryt úchytky easy opening handle (1).

Usporiadanie súčiastok úchylky easy opening handle pre montáž na pravej strane je popísané v dokumente „Pokyny k inštalácii”.

4.4 Výmena horného závesu dverí

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

• Proces odoberania dvierok spotrebiča by mal vykonávať školený odborník.
  ▶ Na presunutie spotrebiča sa vyžadujú dve osoby.
  ▶ Použite vhodné nástroje a vybavenie.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

VAROVANIE

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliażdenia

▶ Zaistite spotrebiče proti zošmyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

POZOR!

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr.

podlahy

▶ Zaistite komponent proti pádu.

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.

4.4.1 Odoberanie závesu dvierok

Oprava

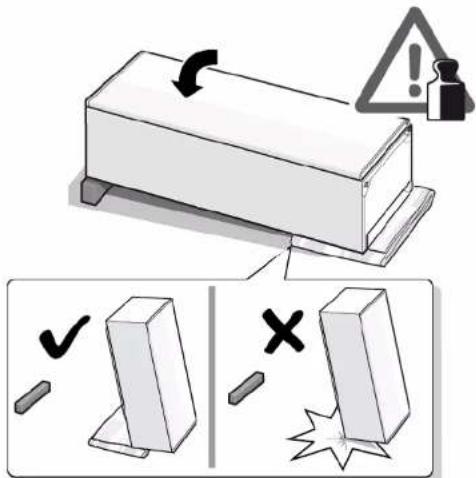

1. Spotrebič dajte na zadnú stranu.

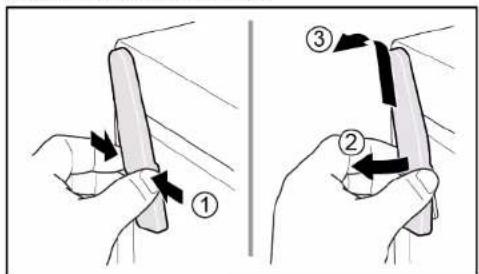

1. 1. Na oboch stranách stlačte kryt horného závesu (1).

2. Vytiahnite kryt horného závesu (2).

3. Odoberte kryt horného závesu (3).

→ Horný záves dvierok je odobratý.

4.5 Výmena horného závesu dvierok (dvierka s displejom)

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

Tažké, objemné spotrebiče!

Poranenie chrbta a svalov

Proces odoberania dvierok spotrebiča by mal vykonávať školený odborník.
▶ Na presunutie spotrebiča sa vyžadujú dve osoby.
▶ Použite vhodné nástroje a vybavenie.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

VAROVANIE

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliażdenia

- Zaistite spotrebiče proti zošmyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

POZOR!

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr. podlahy.

▶ Zaistite komponent proti pádu.

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napátím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

√ Tvarovky z interiéru spotrebiča sú odobraté.

Oprava

4.5.1 Odoberanie závesu dvierok

1. Spotrebič dajte na zadnú stranu.

1. 1. Na oboch stranách stlačte kryt homého závesu (1).

2. Vytiahnite kryt horného závesu (2).

3. Odoberte kryt horného závesu (3).

Horný záves dvierok je odobratý.

4.6 Výmena spodného závesu dvierok

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.
√ Spotrebič je na zadnej strane.

√ Horný záves je odobratý.→445

4.6.1 Výmena spodného závesu dvierok

1. Odoberte dvierka.

1. 1. Odskrutkujte skrutku (1).

2. Otočením vyberte spodný záves (2).

3. Odoberte spodný záves (3).

Spodný záves je odobratý.

Oprava

4.6.2 Montáž spodného závesu dvierok

4.7 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.7.2 Montáž odkladacej plochy

Dvierka sú otvorené.

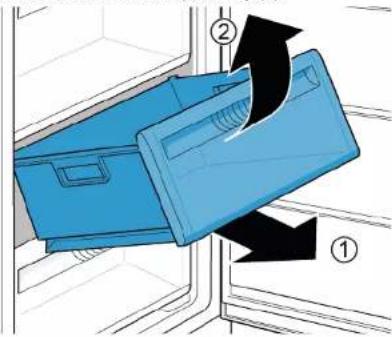

4.8.1 Odobratie nádoby na zmrazené potraviny

1. Úplne vytiahnite nádobu na zmrazené potraviny (1).
2. Odoberte nádobu na zmrazené potraviny (2).

4.9 Výmena výrobníka ľadu

Požiadavka:

Dvierka sú otvorené.

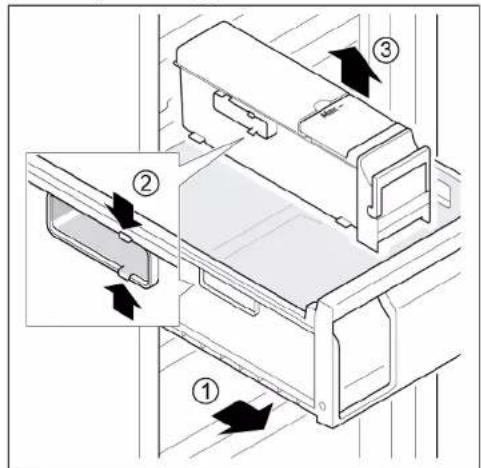

4.9.1 Odobratie výrobníka ľadu

1. Úplne vytiahnite poličku s nádobou na zmrazené potraviny spolu s výrobníkom ľadu (1).
2. Uvolnite háčiky (2).
3. Odoberte výrobník ľadu (3).

Výrobník ľadu je odobratý.

4.10 Výmena horného LED svetla

Špeciálne nástroje:

Plochý skrutkovač Čepel' 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]

Vo výbave vášho spotrebiča je bezúdržbové LED svetlo. Tieto svetlá môže opravovať len zákaznícky servis alebo oprávnený technik!

NEBEZPEČENSTVO Nebezpečenstvo úrazu elektrickým průdom pri dotyku s čast'ami pod napátím! Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy ► Elektrické diely má opravovať kvalifikovný elektrikár. ► Po oprave zariad'te vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

√ Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
√ Horné tvarovky z interiéru sú odobraté.

4.10.1 Odobratie LED osvetlenia

1. Posuňte LED svetlo na ľavú stranu.
