GSN36VBFP - фризер BOSCH - Безплатно ръководство за потребителя

Тип продукт	Фризер
Марка	Bosch
Модел	GSN36VBFP
Размери (В x Ш x Д)	185 x 60 x 65 см
Нетно тегло	75 кг
Електрическо захранване	220-240 V, 50 Hz
Годишна консумация	280 kWh
Климатичен клас	SN-T
Ниво на шум	42 dB
Нетен капацитет	280 L
Брой чекмеджета	6 чекмеджета
Функция за бързо замразяване	Да
Температурна аларма	Визуална и звукова аларма
Аларма за отворена врата	Да
Вътрешно осветление	LED
Тип размразяване	Ръчно
Поддръжка и почистване	Почиствайте с мека кърпа и топла вода; не използвайте абразивни почистващи препарати
Детска безопасност	Функция за заключване на контролите
Индекс на ремонтопригодност	8/10
Налични резервни части	Оригинални части на Bosch (чекмеджета, рафтове, термостат, уплътнение на вратата)
Енергиен клас	E (стар A+)
Минимална околна температура	10 °C
Електрическо свързване	Задължително заземяване

Често задавани въпроси - GSN36VBFP BOSCH

Как да пусна в експлоатация моя фризер Bosch GSN36VBFP ?

След разопаковане оставете уреда да престои 2 часа. Включете го в заземен контакт. Настройте желаната температура с помощта на бутоните за настройка. Функцията за бързо замразяване се стартира автоматично при първото включване.

Каква е идеалната температура за фризера?

Препоръчителната температура е -18 °C. За бързо замразяване активирайте функцията Super Frost 24 часа преди добавяне на пресни храни.

Защо моят фризер издава шум като от течаща вода?

Този шум е нормален и идва от циркулиращия хладилен агент в системата. Ако шумът стане необичаен, проверете дали уредът е нивелиран и не е в контакт с мебели.

Какво да направя, ако звуковата аларма се включи?

Алармата се включва, ако вътрешната температура е твърде висока (например оставена отворена врата). Натиснете бутона Alarm, за да я спрете. Проверете затварянето на вратата и състоянието на зареждане.

Кога и как да размразя фризера?

Размразявайте, когато слой от скреж достигне 1 см. Изключете уреда, извадете храните, отворете вратата. Поставете съд под изтичането на вода. Никога не използвайте остри предмети.

Как да почистя вътрешността на фризера?

Почиствайте с мека кърпа, напоена с топла вода и малко мек препарат. Изплакнете и подсушете. Не използвайте абразивни продукти, разтворители или парни почистващи препарати.

Как да намаля консумацията на енергия на моя фризер?

Поставете уреда на хладно и проветриво място, далеч от източници на топлина. Не отваряйте вратата ненужно. Оставете храните да изстинат преди замразяване. Размразявайте редовно.

Мога ли да инсталирам фризера в неотопляема стая?

Да, тъй като климатичният клас SN-T позволява работа от 10 °C до 43 °C. Въпреки това избягвайте температури под 10 °C, тъй като температурата на съхранение не може да бъде гарантирана.

Къде да намеря оригинални резервни части?

Резервните части (чекмеджета, рафтове, термостат, уплътнение на вратата) са налични от сервизната служба на Bosch или на официалния уебсайт. Използвайте номер на модела GSN36VBFP за търсене.

Какво да направя при прекъсване на тока?

Не отваряйте вратата. Храните остават замразени няколко часа в зависимост от количеството. Консултирайте се с ръководството за времетраенето на съхранение. Ако звуковата аларма се включи при връщане на тока, натиснете бутона Alarm.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GSN36VBFP BOSCH

Съвети за ремонт - Фризер

i Относно този документ.... 3

1.1 Важна информация.... 3

1.1.1 Цел.... 3

1.2 Обяснение на символите.... 3

1.2.1 Нива на опасност 3

1.2.2 Символи за опасност.... 3

1.2.3 Структура на предупрежденията.... 4

1.2.4 Общи символи 4

Безопасност...... 5

2.1 Общи инструкции за безопасност 5

2.1.1 Всички домашни уреди.... 5

4.1 Смяна на уплътнителя на вратата....7

4.1.1 Сваляне на уплътнителя на вратата 7

4.1.2 Монтиране на уплътнителя на вратата 7

4.2 Смяна на дръжката на вратата.... 10

4.2.1 Изваждане на дръжката на вратата 10

4.2.2 Монтиране на дръжката на вратата 10

4.3 Смяна на easy opening handle.... 11

4.3.1 Сваляне на easy opening handle.... 11

4.3.2 Монтиране на easy opening handle 11

4.4 Смяна на горната панта на вратата.... 12

4.4.1 Сваляне на пантата на вратата.... 12

4.4.2 Монтиране на пантата на вратата.... 14

4.5 Смяна на горната панта на вратата (врата с дисплей) 15

4.5.1 Сваляне на пантата на вратата.... 16

4.5.2 Монтиране на пантата на вратата.... 17

4.6 Смяна на долната панта на вратата 18

4.6.1 Смяна на долната панта на вратата.... 18

4.6.2 Монтиране на долната панта на вратата 19

4.7 Смяна на рафта.... 20

4.7.1 Изваждане на рафта 20

4.7.2 Монтиране на рафта 20

4.8 Смяна на контейнера за замразени хранителни продукти 21

4.8.1 Изваждане на контейнера за замразени хранителни продукти..... 21

4.8.2 Монтиране на контейнера за замразени хранителни продукти..... 21

4.9 Смяна на ледогенератора.... 22

4.9.1 Изваждане на ледогенератора 22

4.9.2 Монтиране на ледогенератора 22

4.10 Смяна на LED осветлението отгоре 23

4.10.1 Сваляне на LED осветлението 23

4.10.2 Монтиране на LED осветлението отгоре 24

i Относно този документ

1.1 Важна информация

1.1.1 Цел

Тези съвети за ремонт помагат на потребителя да ремонтира сам уреди в съответствие с регламента за екологосъобразно проектиране на уредите (от 03.2021 г.).

Те съдържат информация как да сменяте определени резервни части, включително предупреждения и рискове.

Ако имате някакви въпроси, моля свържете се с нашия отдел за обслужване на клиенти. Ние носим отговорност за щети, само ако съветите за ремонт са спазени правилно.

1.2 Обяснение на символите

1.2.1 Нива на опасност

Предупредителните нива се състоят от символ и сигнална дума. Сигналната дума показва сериозността на опасността.

Ниво на предупреждение Значение
ОПАСНОСТ	Неспазването на предупредителнотосъобщение ще доведе до смърт илисериозни наранявания.
ПРЕДУПРЕЖДЕНИЕ	Неспазването на предупредителнотосъобщение може да доведе до смъртили сериозни наранявания.
ВНИМАТЕЛНО	Неспазването на предупредителнотосъобщение може да доведе до лекинаранявания.
ВНИМАНИЕ!	Неспазването на предупредителнотосъобщение може да доведе до имуществени щети.

Символите за опасност са символични изображения, които дават индикация за вида опасност.

В този документ се използват следните символи за опасност:

Символ за опасност Значение
	Общо предупредително съобщение
	Опасност от електрическо напрежение
	Риск от експлозия
	Опасност от порязвания

i Относно този документ

Символ за опасност Значение
		Опасност от премазване
		Опасност от горещи повърхности
		Опасност от силно магнитно поле
		Опасност от нейонизиращо лъчение

1.2.3 Структура на предупрежденията

Предупрежденията в този документ имат стандартизиран външен вид и стандартизирана структура.

Следният пример показва предупреждение, което уведомява за токов удар, предизвикан от части под напрежение. Споменава се мярката за избягване на опасността.

1.2.4 Общи символи

В този документ се използват следните общи символи:

Общ символ Значение
		Идентифициране на специален съвет (текст и/или графика)
[ХВ47]		Идентифициране на прост съвет (само текст)
[ФСЗ]		Идентифициране на връзка към видео урок
[6Y07]		Идентифициране на необходимите ин-струменти
[8616]		Идентифициране на необходимите предварителни условия
[ФОЗТ]		Идентифициране на условие (ако ..., тогава ...)
[БХ.7]		Идентифициране на резултат
Старт Идентифициране на ключ или бутон
[00123456] Идентифициране на каталожен номер
Статус Идентифициране на показания текст/прозорец (на дисплея на уреда)

2.1 Общи инструкции за безопасност

2.1.1 Всички домашни уреди

Риск от токов удар поради части под напрежение!

• Грешки при ремонти, включващи електрически компоненти, могат да доведат до токов удар!
• Разкачете уреда от електрическата мрежа за поне 60 секунди, преди да започнете работа.
  ■ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

Риск от нараняване от остри ръбове!

■ Носете предпазни ръкавици.

Риск от премазване по време на ремонт, поддръжка, отстраняване на неизправности и сервис поради тежки и движещи се компоненти

■ Носете защитни обувки.
■ Закрепете тежките компоненти, така че да не паднат.
■ Не позволявайте контакт на части от тялото с движещи се компоненти.

Риск за безопасността/функцията на уреда!

- Използвайте само оригинални резервни части.

Риск от повреда на електростатично чувствителни компоненти (ESD)!

■ Не докосвайте модулите, включително връзки и проводникови пътища.

Инструменти и помощни средства

посочване Подробности Изображения
Защитна кърпа[00342013]	60 см x 50 см
Кръстата отвертка PH2
Накрайник Тогх TX20[00340865]	6,3 мм (1/4")
Плоска отвертка Връх 2,4 мм x 0,4 мм x 60 мм,в комплекта [00341820]

Ремонт

4.1 Смяна на уплътнителя на вратата

Изискване:

Вратата е отворена.

4.1.1 Сваляне на уплътнителя на вратата

1. Освободете уплътнителя на вратата от жлеба отляво и отдясно.

1. Извадете уплътнителя на вратата от жлеба.

Уплътнителят на вратата е свален.

4.1.2 Монтиране на уплътнителя на вратата

	Дебелината на новия уплътнител на вратата може леко да се отличава от тази на стария уплътнител. Това няма да повлияе на начина на затваряне и нейната работа в дългосрочен план.
	Ако вашият уред има регулируеми панти или приставки за панти, можете да оптимизирате начина на затваряне по-късно.
	Малките странични отвори в уплътнителя на вратата са функционални (необходими за вентилация). Те не са производствени грешки.

Ремонт

1. Проверете жлеба на уплътнителя за повреди.

1. if Aко жлебът на уплътнителя е повреден:

Свържете се с отдела за обслужване на клиенти.

3.

Леката деформация на уплътнителя на вратата е нормална и не засяга неговата функция. Препоръчително е да изправите уплътнителя на вратата, преди да го поставите в уреда.

Загрейте уплътнителя на вратата със сешоар или гореща вода и променете формата му.

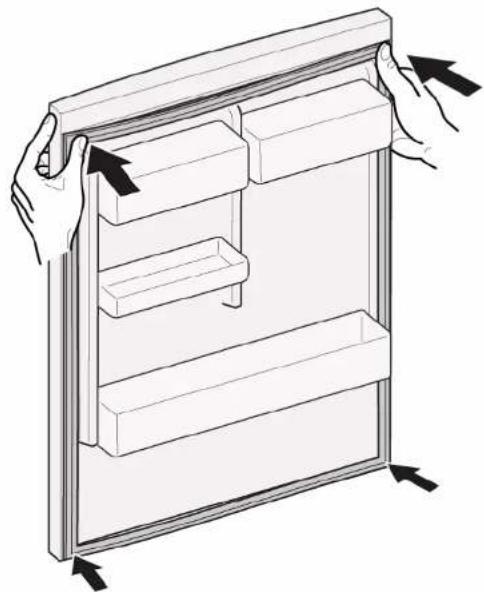

1. Натиснете ъглите на уплътнителя отгоре и отдолу към жлеба.

1. Постепенно вкарайте с натискане целия уплътнител в жлеба.

Уплътнителят на вратата е монтиран.

Ремонт

4.2 Смяна на дръжката на вратата

Специални инструменти:

Уредът е изключен от захранването.
Вратата е отворена.

4.2.1 Изваждане на дръжката на вратата

1. Свалете двете капачки на винтовете (1).
2. Развийте двата винта (2).
3. Свалете дръжката на вратата (3).

Дръжката на вратата е свалена.

4.2.2 Монтиране на дръжката на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.3 Смяна на easy opening handle

Специални инструменти:

Кръстата отвертка PH2

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.

4.3.1 Сваляне на easy opening handle

1. Свалете капачето на easy opening handle (1).
2. Развийте двата винта (2).

4.3.2 Монтиране на easy opening handle

Механизмът на easy opening handle трябва да бъде правилно настроен преди монтажа. Правилното разположение на буталния прът (1), назъбените квадранти (2) и (3), пружината (4) и ограничителя (5) за монтаж на вратата отляво е показано на графиката.

Разположението на подкомпонентите на easy opening handle при монтаж на вратата отдясно е описано в документа "Инструкция за монтаж".

▶ Монтирайте в обратен ред.

Ремонт

4.4 Смяна на горната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Тежки, обемисти уреди!

Травми на пърба и мускулите

• Операцията по отстраняване на вратите на уреда трябва да
  се извършва само от обучени специалисти.
  За преместването на уреда са необходими двама души.
• Използвайте само подходящи инструменти и оборудване.

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

Укрепете уредите срещу приплъзване.

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно-

Закрепете компонента, така че да не падне.

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.

4.4.1 Сваляне на пантата на вратата

Ремонт

1. Поставете уреда легнал на задната си страна.

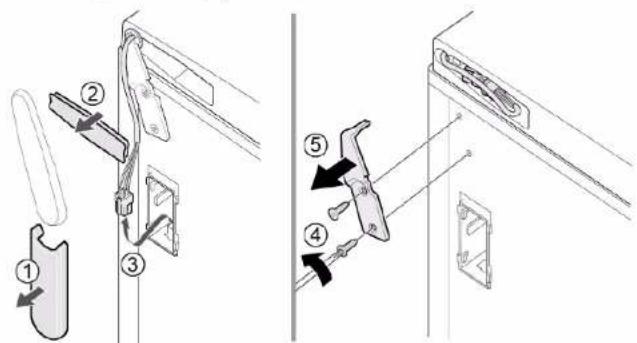

1. 1. Натиснете капачето на горната панта от двете страни (1).

2.Извадете капачето на горната панта (2).

1. Свалете капачето на горната панта (3).

Горната панта на вратата е свалена.

4.4.2 Монтиране на пантата на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.5 Смяна на горната панта на вратата (врата с дисплей)

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

ПРЕДУПРЕЖДЕНИЕ

Тежки, обемисти уреди!

Травми на пърба и мускулите

• Операцията по отстраняване на вратите на уреда трябва да се извършва само от обучени специалисти.
  За преместването на уреда са необходими двама души.
• Използвайте само подходящи инструменти и оборудване.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

ПРЕДУПРЕЖДЕНИЕ

Приплъзване на наклонени уреди!

Костни фрактури/наранявания от премазване

Укрепете уредите срещу приплъзване.

ВНИМАТЕЛНО

Риск от падащи части поради разхлабени винтове!

Нараняване поради падащи части.

Закрепете компонента, така че да не падне.

ВНИМАНИЕ!

Риск от падащи части поради разхлабени винтове!

Повреда на други части на уреда или в дома на клиента, напр. дъно-

TO.

Закрепете компонента, така че да не падне.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт ► Електрическите части трябва да се ремонтират от квалифици- рани електротехници.

▶ След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.

Ремонт

4.5.1 Сваляне на пантата на вратата

1. Поставете уреда легнал на задната си страна.

1. 1. Натиснете капачето на горната панта от двете страни (1).

2.Извадете капачето на горната панта (2).

1. Свалете капачето на горната панта (3).

1. 1. Свалете капака на кабелната кутия (1).

2. Свалете кабелната защита (2).

3. Изключете електрическата връзка (3).
4. Развийте двата винта (4)
5. Свалете горната панта (5).

Горната панта на вратата е свалена.

4.5.2 Монтиране на пантата на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.6 Смяна на долната панта на вратата

Специални инструменти:

Накрайник Тогх TX20 6,3 мм (1/4") [00340865]

Изискване:

Уредът е изключен от захранването.
Вътрешните фитинги на уреда са отстранени.
Уредът е поставен легнал назад.

√ Горната панта е свалена.→15

4.6.1 Смяна на долната панта на вратата

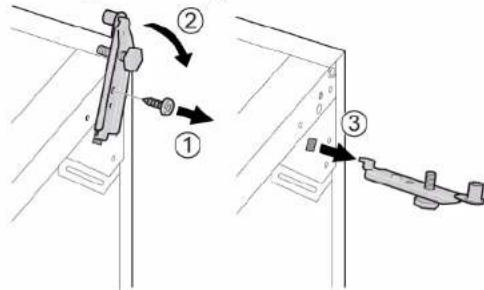

1. Извадете вратата.

1. 1. Развийте винта (1).

2. Извъртете долната панта навън (2).

3. Свалете долната панта (3).

Долната панта е свалена.

Ремонт

4.6.2 Монтиране на долната панта на вратата

▶ Монтирайте в обратен ред.

Ремонт

4.7 Смяна на рафта

Изискване:

Вратата е отворена.

4.7.1 Изваждане на рафта

Издърпайте рафта.

4.7.2 Монтиране на рафта

4.8 Смяна на контейнера за замразени хранителни продукти

Изискване:

Вратата е отворена.

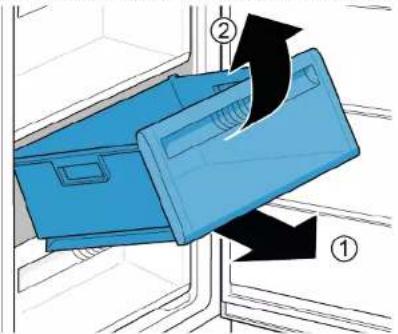

4.8.1 Изваждане на контейнера за замразени хранителни продукти

1. Издърпайте докрай контейнера за замразени хранителни продукти (1).
2. Извадете контейнера за замразени хранителни продукти (2).

Контейнерът за замразени хранителни продукти е изваден.

4.8.2 Монтиране на контейнера за замразени хранителни продукти

▶ Монтирайте в обратен ред.

Ремонт

4.9 Смяна на ледогенератора

Изискване:

Вратата е отворена.

4.9.1 Изваждане на ледогенератора

1. Издърпайте рафта с контейнера за замразени хранителни продукти и ледогенератора (1).
2. Освободете куките (2).
3. Извадете ледогенератора (3).

Ледогенераторът е изваден.

4.9.2 Монтиране на ледогенератора

4.10 Смяна на LED осветлението отгоре

Специални инструменти:

Вашият уред е снабден с LED осветление, което не изисква поддръжка.

Това осветление може да бъде ремонтирано само от специалисти от службата за обслужване на клиенти или от квалифицирани техници!

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Опасност за живота от токов удар в случай на неправилен ремонт

- Електрическите части трябва да се ремонтират от квалифици- рани електротехници.

След ремонта трябва да се извърши проверка за безопасност съгласно VDE 0701 или в съответствие със специфичните за страната разпоредби.

ОПАСНОСТ

Риск от токов удар поради части под напрежение!

Смърт от токов удар

Изключете уредите от електрическото захранване поне 60 секунди преди започване на ремонта.

ВНИМАТЕЛНО

Остри ръбове!

Наранявания от порязване

▶ Носете предпазни ръкавици.

Изискване:

Уредът е изключен от захранването.
Вратата е отворена.
√ Горните вътрешни фитинги се отстраняват.

4.10.1 Сваляне на LED осветлението

1. Преместете LED осветлението наляво.

Свързването към електрическата мрежа на LED осветлението е прекъснато.

1. Освободете куките на LED осветлението.

1. Свалете LED осветлението, придвижвайки го напред.

LED осветлението е свалено.

4.10.2 Монтиране на LED осветлението отгоре

▶ Монтирайте в обратен ред.
