Tip de produs	Congelator
Marcă	Bosch
Model	GSN36VBFP
Dimensiuni (H x L x A)	185 x 60 x 65 cm
Greutate netă	75 kg
Alimentare electrică	220-240 V, 50 Hz
Consum anual	280 kWh
Clasă climatică	SN-T
Nivel sonor	42 dB
Capacitate netă	280 L
Număr de sertare	6 sertare
Funcție de congelare rapidă	Da
Alarmă de temperatură	Alarmă vizuală și sonoră
Alarmă ușă deschisă	Da
Iluminare interioară	LED
Tip de dezghețare	Manual
Întreținere și curățare	Curățați cu o cârpă moale și apă călduță; nu utilizați detergenți abrazivi
Siguranță copii	Funcție de blocare a comenzilor
Indice de reparabilitate	8/10
Piese de schimb disponibile	Piese originale Bosch (sertare, rafturi, termostat, garnitură ușă)
Clasă energetică	E (fost A+)
Temperatură ambientală minimă	10 °C
Conexiune electrică	Priza de împământare obligatorie

Întrebări frecvente - GSN36VBFP BOSCH

Cum să pun în funcțiune congelatorul meu Bosch GSN36VBFP ?

După despachetare, lăsați aparatul să stea 2 ore. Conectați-l la o priză cu împământare. Reglați temperatura dorită cu ajutorul butoanelor de reglare. Congelarea rapidă se pornește automat la prima pornire.

Care este temperatura ideală pentru congelator ?

Temperatura recomandată este de -18 °C. Pentru o congelare rapidă, activați funcția Super Frost cu 24 de ore înainte de a adăuga alimente proaspete.

De ce face congelatorul meu un zgomot de apă care curge ?

Acest zgomot este normal și provine de la agentul frigorific care circulă în circuit. Dacă zgomotul devine anormal, verificați dacă aparatul este nivelat și nu este în contact cu mobile.

Ce să fac dacă se declanșează alarma sonoră ?

Alarma se declanșează dacă temperatura interioară este prea ridicată (de exemplu ușa lăsată deschisă). Apăsați tasta Alarm pentru a o opri. Verificați închiderea ușii și starea încărcăturii.

Când și cum să dezgheț congelatorul ?

Dezghețați atunci când stratul de gheață atinge 1 cm. Deconectați aparatul, scoateți alimentele, deschideți ușa. Plasați un recipient sub evacuarea apei. Nu folosiți niciodată obiecte ascuțite.

Cum să curăț interiorul congelatorului ?

Curățați cu o cârpă moale umezită cu apă călduță și puțin detergent delicat. Clătiți și uscați. Nu utilizați produse abrazive, solvenți sau curățătoare cu abur.

Cum să reduc consumul energetic al congelatorului meu ?

Plasați aparatul într-un loc răcoros și aerisit, departe de sursele de căldură. Nu deschideți ușa inutil. Lăsați alimentele să se răcească înainte de a le congela. Dezghețați regulat.

Pot instala congelatorul într-o încăpere neîncălzită ?

Da, deoarece clasa climatică SN-T permite utilizarea de la 10 °C la 43 °C. Evitați totuși temperaturile sub 10 °C, deoarece temperatura de conservare nu mai poate fi garantată.

Unde găsesc piesele de schimb originale ?

Piesele de schimb (sertare, rafturi, termostat, garnitură ușă) sunt disponibile la serviciul de asistență Bosch sau pe site-ul oficial. Utilizați numărul de model GSN36VBFP pentru căutare.

Ce să fac în caz de pană de curent ?

Nu deschideți ușa. Alimentele rămân congelate câteva ore în funcție de cantitate. Consultați manualul pentru duratele de conservare. Dacă alarma sonoră se declanșează la revenirea curentului, apăsați tasta Alarm.

MANUAL DE UTILIZARE GSN36VBFP BOSCH

Indicii pentru reparații - Congelator

i Referitor la acest document.... 410

1.1 Informatii importante 410
1.1.1 Aplicabilitatea 410

1.2 Explicatia simbolurilor 410

1.2.1 Nivelurile de pericol.... 410

1.2.2 Simbolurile de pericol 410

1.2.3 Structura avertismentelor 411

2.1 Instructiuni generale de sigurantă.... 412

2.1.1 Toate aparatele electrocasnice 412

Instrumente și materiale utile.... 413

Repararea....414

4.1 Înlocuirea garniturii uşii 414

4.1.1 Demontarea garniturii uşii.... 414

4.1.2 Montarea garniturii uşii 414

4.2 Înlocuirea mânerului uşii 417

4.2.1 Demontarea mânerului uşii 417

4.2.2 Montarea mânerului uşii 417

4.3 Înlocuirea easy opening handle 418

4.3.1 Demontarea easy opening handle 418

4.3.2 Montarea easy opening handle 418

4.4 Înlocuirea balamalei de sus a uşii 419

4.4.1 Demontarea balamalei uşii 419

4.4.2 Montarea balamalei uşii.... 421

4.5 Înlocuirea balamalei de sus a uşii (uşā cu afişaj) 422

4.5.1 Demontarea balamalei uşii 423

4.5.2 Montarea balamalei uşii 424

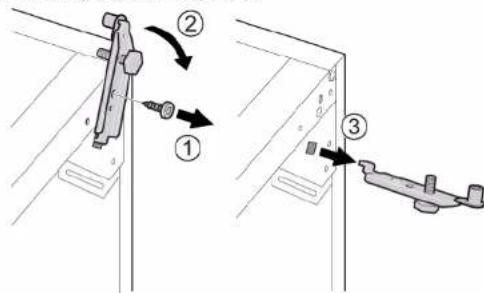

4.6 Înlocuirea balamalei de jos a uşii 425

4.6.1 Înlocuirea balamalei de jos a uşii.... 425

4.6.2 Montarea balamalei de jos a uşii.... 426

4.7 Repozitionarea raftului 427

4.7.1 Demontarea raftului.... 427

4.7.2 Montarea raftului.... 427

4.8 Repoziționarea containerului pentru alimente înghețate.... 428

4.8.1 Demontarea containerului pentru alimente înghețate 428

4.8.2 Montarea containerului pentru alimente inghețate 428

4.9 Repozitionarea recipientului pentru cuburi de gheata 429

4.9.1 Demontarea recipientului pentru cuburi de gheata.... 429

4.9.2 Montarea recipientului pentru cuburi de gheata 429

4.10 Înlocuirea lâmpii LED de sus.... 430

4.10.1 Demontarea lâmpii LED 430

4.10.2 Montarea lämpi LED de sus 431

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENȚIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENȚIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinți
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificatie
i	Identificarea unei recomandări speciale(text și/sau grafică)
i	Identificarea unei recomandări simple(numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condițiilor preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
[Pornire] Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afisate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
- Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Material textil de protecție [00342013]	60 cm x 50 cm
Şurubelniță Phillips PH2
Cap torx TX20 [00340865]	6,3 mm (1/4")
Şurubelniță plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

4.2 Înlocuirea mânerului uşii

Scule speciale:

Şurubelnită plată Lamă de 10 mm x 1,6 mm x 200 mm

Cerintă:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.

4.2.1 Demontarea mânerului uşii

1. Demontați două capace de şuruburi (1).
2. Deşurubați două şuruburi (2).
3. Demontați mânerul uşii (3).

Mânerul uşii este demontat.

4.2.2 Montarea mânerului uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea easy opening handle

Scule speciale:

Şurubelniţă Phillips PH2
Cerință:
√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.

4.3.1 Demontarea easy opening handle

▶ 1. Scoateti easy opening handle (1).

1. Deşurubați două şuruburi (2).

Easy opening handle este demontat.

4.3.2 Montarea easy opening handle

Mecanismul easy opening handle trebuie să fie așezat corect înainte de montare. Imaginea ilustrează poziționarea corectă a tijei de împingere (1), a ca- dranelor dințate (2) și (3), a arcului (4) și a opritorului (5) ușii pentru montajul pe partea stângă.

Pozitionarea componentelor secundare ale easy opening handle al uşii pentru montajul pe partea dreaptă este descrisă în documentul "Instrucțiuni de montare".

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Înlocuirea balamalei de sus a uşii

Scule speciale:

Cap torx TX20 6,3 mm (1/4") [00340865]

AVERTISMENT

Aparate grele, masive!

Accidentarea spatelui și leziuni musculare

▶ Operatia de demontare a uşii aparatului trebuie efectuată numai

de specialiști instruți.
▶ Pentru deplasarea aparatului sunt necesare două persoane.
Utilizați numai instrumente și echipamente adecvate.

ATENTIONARE

Marginea ascuțite!

Rânire prin täiere

▶ Purtați mănuși de protectie.

AVERTISMENT

Alunecarea aparatelor înclinate!

Fracturi/zdrobiri

Fixați aparatele împotriva alunecării.

ATENTIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi-

te!

Accidente din cauza pieselor care cad.

Fixați componenta împotriva căderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi-

te!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu,

partea de jos.

Fixați componenta împotriva căderii.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

4.4.1 Demontarea balamalei uşii

Repararea

1. Aşezatji aparatul pe spate.

1. 1. Apăsați capacul balamalei de sus pe ambele părți laterale (1).

2. Îndepărtați capacul balamalei de sus (2).

3. Demontați capacul balamalei de sus (3).

1. 1. Deşurubați două şuruburi (1).

2. Demontați balamaua de sus (2).

Balamaua de sus și este demontată.

4.4.2 Montarea balamalei uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Înlocuirea balamalei de sus a uşii (uşă cu afişaj)

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

Repararea

4.5.1 Demontarea balamalei uşii

1. Asezați aparatul pe spate.

1. 1. Apăsați capacul balamalei de sus pe ambele părți laterale (1).

2. Indepărtati capacul balamalei de sus (2).

3. Demontați capacul balamalei de sus (3).

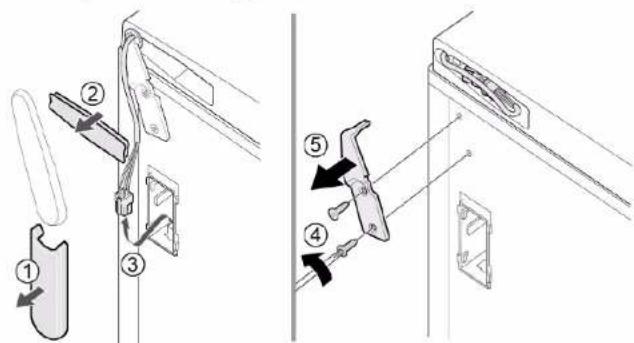

1. 1. Demontați capacul cutiei de cabluri (1).

2. Demontați protecția cablurilor (2).

3. Deconectați conexiunea electrică (3).
4. Deşurubați două şuruburi (4).
5. Demontați balamaua de sus (5).

Balamaua de sus și este demontată.

4.5.2 Montarea balamalei uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Înlocuirea balamalei de jos a uşii

Scule speciale:

Accidentarea spatelui și leziuni musculare

• Operația de demontare a ușii aparatului trebuie efectuată numai de specialiști instruiti.
  ▶ Pentru deplasarea aparatului sunt necesare două persoane.
  Utilizați numai instrumente și echipamente adecvate.

Marginea ascuțite!

Rânire prin tâiere

▶ Purtați mănuși de protectie.

Alunecarea aparatelor inclinate!

Fracturi/zdrobiri

Fixati aparatele împotriva alunecării.

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi- te!

Accidente din cauza pieselor care cad.

Fixați componenta împotriva căderii.

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi- te!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu, partea de jos.

Fixati componenta împotriva căderii.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

√ Aparatul este aşezat pe spate.
Balamaua de sus este demontată.→422

4.6.1 Înlocuirea balamalei de jos a uşii

1. Demontați ușa.

1. 1. Deşurubați şurubul (1).

2. Rotiti și scoateți balamaua de sus (2).

3. Demontați balamaua de jos (3).

Balamaua de jos este demontată.

Repararea

4.6.2 Montarea balamalei de jos a uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea raftului

Cerință:

Uşa este deschisă.

4.7.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.7.2 Montarea raftului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea containerului pentru alimente înghețate

Cerință:

Uşa este deschisă.

4.8.1 Demontarea containerului pentru alimente înghețate

1. Extrageți complet containerul pentru alimente inghețate (1).
2. Scoateți containerul pentru alimente inghețate (2).

Containerul pentru alimente înghețate este demontat.

4.8.2 Montarea containerului pentru alimente înghețate

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Repoziționarea recipientului pentru cuburi de gheata

Cerință:

Uşa este deschisă.

4.9.1 Demontarea recipientului pentru cuburi de gheata

1. Extrageți containerul pentru alimente înghețate cu recipientul pentru cuburi de gheată (1).
2. Decuplați cârligele (2).
3. Demontați recipientul pentru cuburi de gheata (3).

Recipientul pentru cuburi de gheata este demontat.

4.9.2 Montarea recipientului pentru cuburi de gheata

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Înlocuirea lămpii LED de sus

Scule speciale:

Şurubelniţă plată Lamă de 2,4 mm x 0,4 mm x 60 mm, in kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere.

Aceste lâmpi pot fi înlocuite numai de câtre departamentul de service pentru clienti sau de câtre tehnicieni autorizați!

Pericol de electrocutare din cauza pieselor sub tensiune! Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

ATENTIONARE

Marginea ascuțite!

Rănire prin tăiere

▶ Purtați mănuși de protectie.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisā.
√ Fitingurile interioare din partea de sus sunt demontate.

4.10.1 Demontarea lămpii LED

1. Deplasati lampa LED spre stânga.

Conexiunea electrică a lâmpii LED este deconectată.

1. Decuplați cârligele lămpii LED.

1. Demontați lampa LED deplasând-o în față.

→ Lampa LED este demontată.

4.10.2 Montarea lämpii LED de sus

Montați urmând procedura de demontare în ordine inversă.
