KIN86AFF0 - Congelator BOSCH - Manual de utilizare gratuit

Tip de produs	Congelator
Marcă	Bosch
Model	KIN86AFF0
Volum util	250 L
Clasă climatică	SN-ST
Clasă energetică	F
Consum anual	250 kWh
Nivel sonor	40 dB
Dimensiuni (Î x L x A)	177,2 x 59,2 x 54,8 cm
Greutate netă	70 kg
Alimentare	220-240 V, 50 Hz
Putere	120 W
Iluminare	LED
Comenzi	Electronice
Decongelare	Manual
Autonomie în caz de pană	15 h
Funcție Super congelare	Da
Reparabilitate	Piese de schimb disponibile, manual de reparații inclus
Accesorii incluse	Bacuri, rafturi, garnitură ușă
Material	Oțel lăcuit, plastic

Întrebări frecvente - KIN86AFF0 BOSCH

Cum se reglează temperatura congelatorului KIN86AFF0 ?

Utilizați comenzile electronice situate pe fața frontală. Temperatura recomandată este de -18 °C. Consultați manualul de utilizare pentru reglarea precisă.

Cum se decongelează congelatorul ?

Deconectați aparatul, scoateți alimentele congelate și lăsați ușa deschisă. Folosiți o racletă din plastic pentru a îndepărta gheața. Nu utilizați niciodată obiecte ascuțite.

Cum se înlocuiește garnitura ușii ?

Scoateți garnitura veche din canelură. Montați garnitura nouă împingând-o treptat în canelură. O puteți încălzi ușor pentru a facilita montarea. Vezi manualul de reparații p. 199.

Cum se înlocuiește iluminarea LED ?

Deconectați aparatul cu 60 de secunde înainte. Desfaceți capacul proiectorului LED, apoi modulul. Deconectați conexiunea electrică. Reasamblați în ordine inversă. Această operațiune necesită un tehnician calificat. Vezi manualul p. 216.

Care este capacitatea de congelare ?

Capacitatea de congelare este de aproximativ 20 kg la 24 de ore (valoare tipică pentru un congelator de această dimensiune). Consultați manualul pentru valoarea exactă.

Cum se instalează aparatul ?

Plasați congelatorul într-un loc uscat și bine ventilat. Folosiți picioarele reglabile pentru a-l nivela. Conectați-l la o priză de perete cu împământare. Lăsați-l să stea 24 de ore înainte de prima pornire.

Ce trebuie făcut în caz de întrerupere prelungită a curentului ?

Nu deschideți ușa. Alimentele rămân congelate aproximativ 15 ore. Apoi, consumați-le rapid. Puteți utiliza și acumulatori de frig.

Cum se curăță interiorul congelatorului ?

Deconectați aparatul. Scoateți bacurile și rafturile. Curățați cu o cârpă moale și apă călduță cu detergent de vase. Uscați bine. Nu folosiți produse abrazive.

Unde se găsesc piese de schimb ?

Piesele de schimb sunt disponibile prin serviciul after-sales Bosch sau pe site-ul notice-facile.com. Utilizați întotdeauna piese originale cu referința indicată în manualul de reparații.

Cum se optimizează eficiența energetică ?

Plasați aparatul departe de sursele de căldură. Nu lăsați ușa deschisă prea mult timp. Decongelați regulat. Reglați temperatura la -18 °C. Curățați garniturile ușii pentru a asigura etanșeitatea.

MANUAL DE UTILIZARE KIN86AFF0 BOSCH

Indicii pentru reparații - Combinăție aparat de răcire/congelare

i Referitor la acest document.... 435

1.1 Informatii importante 435
1.1.1 Aplicabilitatea 435

1.2 Explicatia simbolurilor 435

1.2.1 Nivelurile de pericol....435

1.2.2 Simbolurile de pericol 435

1.2.3 Structura avertismentelor 436

2.1 Instructiuni generale de sigurantă....437

2.1.1 Toate aparatele electrocasnice 437

Instrumente și materiale utile.... 438

Repararea....439

4.1 Înlocuirea garniturii uşii 439

4.1.1 Demontarea garniturii uşli.... 439

4.1.2 Montarea garniturii uşii 439

4.2 Înlocuirea balamalei plate.... 442

4.2.1 Demontarea balamalei plate 442

4.2.2 Montarea balamalei plate 444

4.3 Înlocuirea balamalei glisante 445

4.3.1 Demontarea balamalei glisante 445

4.3.2 Montarea balamalei glisante 446

4.4 Repozitionarea raftului pentru usă 447

4.4.1 Demontarea raftului pentru usă 447

4.4.2 Montarea raftului pentru uşă 447

4.5 Repoziționarea raftului 448

4.5.1 Demontarea raftului.... 448

4.5.2 Montarea raftului 448

4.6 Repozitionarea raftului extensibil 449

4.6.1 Demontarea raftului extensibil.... 449

4.6.2 Montarea raftului extensibil 449

4.7 Repozitionarea raftului din compartimentul congelatorului.... 450

4.7.1 Demontarea raftului din compartimentul congelatorului.... 450

4.7.2 Montarea raftului din compartimentul congelatorului.... 450

4.8 Repozitionarea containerului pentru alimente înghețate.... 451

4.8.1 Demontarea containerului pentru alimente înghețate 451

4.8.2 Montarea containerului pentru alimente inghețate 451

4.9 Repozitionarea containerului pentru fructe și legume.... 452

4.9.1 Demontarea containerului pentru fructe și legume 452

4.9.2 Montarea containerului pentru fructe și legume 452

4.10 Repoziționarea separatorului și a capacului containerului pentru fructe și le-

gume 453

4.10.1 Demontarea separatorului și a capacului containerului pentru fructe și legume 453

4.10.2 Montarea separatorului și a capacului containerului pentru fructe și legume.... 453

4.11 Repozitionarea containerului pentru alimente proaspete.... 454

4.11.1 Demontarea containerului pentru alimente proaspete 454

4.11.2 Montarea containerului pentru alimente proaspete.... 454

4.12 Repozitionarea containerului extensibil.... 455

4.12.1 Demontarea containerului extensibil 455

4.12.2 Montarea containerului extensibil 455

4.13 Înlocuirea spotului luminos LED 456

4.13.1 Demontarea spotului luminos LED 456

4.13.2 Montarea spotului luminos LED 457

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale (text și/sau grafică)
	Identificarea unei recomandări simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
■ Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii	Imagini
Material textil de protecție[00342013]	60 cm x 50 cm
Cap torx TX20[00340865]	6,3 mm (1/4")
Instrument special[00342180]

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

4.2 Înlocuirea balamalei plate

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.

Uşa piesei de mobilier este demontată. Consultați Instrucțiunile de montare.
Uşa este deschisă.

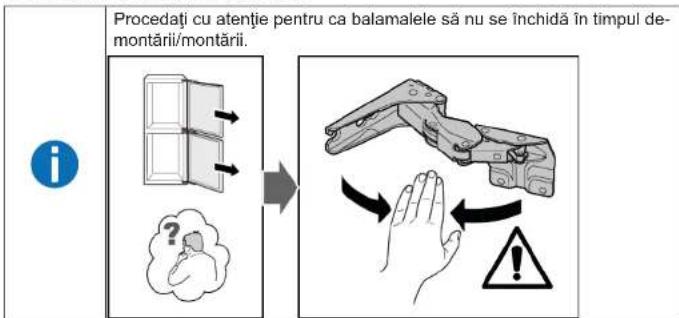

4.2.1 Demontarea balamalei plate

1. Demontați capacele a patru balamale.

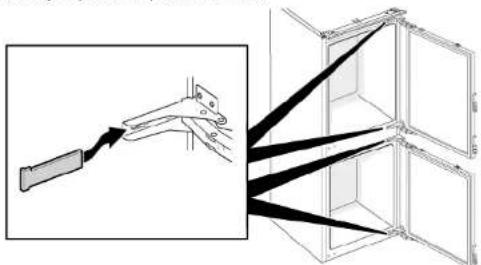

1. 1. Slăbiți patru şuruburi (1).

2. Glisati uşa de sus în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

1. 1. Slăbiti patru şuruburi (1).

2. Glisati uşa de jos în exterior și scoateți-o (2).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea balamalei glisante

Scule speciale:

Fixați componenta împotriva căderii.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa piesei de mobilier și ușa aparatului sunt separate. Consultați Instrucțiunile de montare.

4.3.1 Demontarea balamalei glisante

1. 1. Deşurubați două şuruburi (1).

2. Demontați balamaua de sus a ușii de sus (2).

3. Demontați ușa de sus (3).
4. Deşurubați două şuruburi (4).
5. Demontați balamaua de sus a ușii de jos (5).
6. Demontați ușa de jos (6).

1. 1. Demontați patru şuruburi (1).

2. Demontați balamalele de jos (2).

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Repoziționarea raftului pentru ușă

Cerință:

Uşa este deschisă.

4.4.1 Demontarea raftului pentru uşă

- Ridicati raftul pentru uşă.

Raftul pentru uşă este demontat.

4.4.2 Montarea raftului pentru uşă

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Repozitionarea raftului

Cerință:

Uşa este deschisă.

4.5.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.5.2 Montarea raftului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Repozitionarea raftului extensibil

Cerință:

Uşa este deschisă.

4.6.1 Demontarea raftului extensibil

1. Trageți afară raftul extensibil până când blocatorul se decuplează.

1. Coborâți raftul extensibil și scoateți-l afară inclinându-l pe o parte.

2. Raftul extensibil este demontat.

4.6.2 Montarea raftului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea raftului din compartimentul congelatorului

Cerință:

Uşa este deschisă.

4.7.1 Demontarea raftului din compartimentul congelatorului

- Trageți afară raftul din compartimentul congelatorului.

Raftul din compartimentul congelatorului este demontat.

4.7.2 Montarea raftului din compartimentul congelatorului

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea containerului pentru alimente înghețate

Cerință:

Uşa este deschisă.

4.8.1 Demontarea containerului pentru alimente înghețate

1. Extrageți complet containerul pentru alimente înghețate (1).
2. Scoateți containerul pentru alimente înghețate (2).

Containerul pentru alimente înghețate este demontat.

4.8.2 Montarea containerului pentru alimente înghețate

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Repoziționarea containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.9.1 Demontarea containerului pentru fructe și legume

▶ 1. Extrageți containerul complet (1).
2. Scoateți containerul (2).

Containerul este demontat.

4.9.2 Montarea containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Repoziționarea separatorului și a capacului containerului pentru fructe și legume

Cerință:

Uşa este deschisă.

4.10.1 Demontarea separatorului și a capacului containerului pentru fructe și legume

1. Îndepărtați placa de sticlă de pe separator.

1. Scoateți containerul pentru fructe și legume.→452

2. 1. Apăsați maneta prezentă pe ambele părți laterale de pe fața inferioară a separatorului (1).

3. Tragetii separatorul în sus (2).

1. Ridicati separatorul și scoateți-l răsucindu-l pe o parte.

→ Separatorul este demontat.

1. 1. Ridicati capacul containerului pentru fructe și legume.

2. Trageți capacul containerului pentru fructe și legume în față și scoateți-I răsucindu-I pe o parte.

Capacul containerului pentru fructe și legume este demontat.

4.10.2 Montarea separatorului și a capacului containerului pentru fructe și legume

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.11 Repoziționarea containerului pentru alimente proaspete

Cerință:

Uşa este deschisă.

4.11.1 Demontarea containerului pentru alimente proaspete

1. Înclinati containerul pentru alimente proaspete în față (1).
2. Scoateți containerul pentru alimente proaspete (2).

Compartimentul pentru alimente proaspete este demontat.

4.11.2 Montarea containerului pentru alimente proaspete

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.12 Repoziționarea containerului extensibil

Cerință:

Uşa este deschisă.

4.12.1 Demontarea containerului extensibil

1. Înclinați containerul extensibil în față (1).
2. Demontați containerul extensibil (2).

Containerul extensibil este demontat.

4.12.2 Montarea containerului extensibil

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.13 Înlocuirea spotului luminos LED

Scule speciale:

Instrument special [00342180]
Şurubelnită plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere.
Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!
Pericol de moarte prin electrocutare în cazul unei reparații necorespun- zătoare

• Componentele electrice trebuie reparate de câtre electricieni calificati
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

PERICOL

Pericol de electrocutare din cauza pieselor sub tensiune!

Deces prin electrocutare

• Deconectati aparatele de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe reparațiile.

ATENTIONARE

Marginea ascuțite!

Rânire prin tâiere

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.
Rafturile din compartimentul frigiderului sunt demontate.

4.13.1 Demontarea spotului luminos LED

1. Eliberați capacul spotului luminos LED

1. Trageți capacul spotului luminos LED în interior și simultan împingetți-l în față.

1. Detaşati modulul spotului luminos LED.

1. Deconectați conexiunea electrică a spotului luminos LED.

Sportul luminos LED este demontat.

4.13.2 Montarea spotului luminos LED

Montați urmând procedura de demontare în ordine inversă.
