KIN86AFF0 - καταψύκτης BOSCH - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Καταψύκτης
Μάρκα	Bosch
Μοντέλο	KIN86AFF0
Χρήσιμος όγκος	250 L
Κλιματική τάξη	SN-ST
Ενεργειακή τάξη	F
Ετήσια κατανάλωση	250 kWh
Επίπεδο θορύβου	40 dB
Διαστάσεις (Υ x Π x Β)	177,2 x 59,2 x 54,8 cm
Καθαρό βάρος	70 kg
Τροφοδοσία	220-240 V, 50 Hz
Ισχύς	120 W
Φωτισμός	LED
Χειριστήρια	Ηλεκτρονικά
Απόψυξη	Χειροκίνητο
Αυτονομία σε περίπτωση διακοπής	15 h
Λειτουργία ταχείας κατάψυξης	Ναι
Δυνατότητα επισκευής	Διαθέσιμα ανταλλακτικά, συμπεριλαμβάνεται το εγχειρίδιο επισκευής
Συμπεριλαμβανόμενα αξεσουάρ	Δίσκοι, ράφια, τσιμούχα πόρτας
Υλικό	Βαμμένος χάλυβας, πλαστικό

Συχνές ερωτήσεις - KIN86AFF0 BOSCH

Πώς ρυθμίζω τη θερμοκρασία του καταψύκτη KIN86AFF0;

Χρησιμοποιήστε τα ηλεκτρονικά χειριστήρια που βρίσκονται στο μπροστινό μέρος. Η συνιστώμενη θερμοκρασία είναι -18 °C. Συμβουλευτείτε το εγχειρίδιο χρήσης για την ακριβή ρύθμιση.

Πώς ξεπαγώνω τον καταψύκτη;

Αποσυνδέστε τη συσκευή, βγάλτε τα κατεψυγμένα τρόφιμα και αφήστε την πόρτα ανοιχτή. Χρησιμοποιήστε μια πλαστική ξύστρα για να αφαιρέσετε τον πάγο. Μη χρησιμοποιείτε ποτέ αιχμηρά αντικείμενα.

Πώς αντικαθιστώ την τσιμούχα της πόρτας;

Αφαιρέστε την παλιά τσιμούχα βγάζοντάς την από το αυλάκι. Τοποθετήστε τη νέα τσιμούχα σπρώχνοντάς την σταδιακά στο αυλάκι. Μπορείτε να τη ζεστάνετε ελαφρώς για ευκολότερη τοποθέτηση. Βλ. εγχειρίδιο επισκευής σελ. 199.

Πώς αντικαθιστώ τον φωτισμό LED;

Αποσυνδέστε τη συσκευή 60 δευτερόλεπτα πριν. Αφαιρέστε το κάλυμμα του προβολέα LED, στη συνέχεια τη μονάδα. Αποσυνδέστε την ηλεκτρική σύνδεση. Συναρμολογήστε με αντίστροφη σειρά. Αυτή η εργασία απαιτεί εξειδικευμένο τεχνικό. Βλ. εγχειρίδιο σελ. 216.

Ποια είναι η χωρητικότητα κατάψυξης;

Η χωρητικότητα κατάψυξης είναι περίπου 20 κιλά ανά 24 ώρες (τυπική τιμή για καταψύκτη αυτού του μεγέθους). Συμβουλευτείτε το εγχειρίδιο για την ακριβή τιμή.

Πώς εγκαθιστώ τη συσκευή;

Τοποθετήστε τον καταψύκτη σε ξηρό και καλά αεριζόμενο χώρο. Χρησιμοποιήστε τα ρυθμιζόμενα πόδια για να τον ισοπεδώσετε. Συνδέστε τον σε πρίζα τοίχου με γείωση. Αφήστε τον να ηρεμήσει για 24 ώρες πριν από την πρώτη λειτουργία.

Τι να κάνω σε περίπτωση παρατεταμένης διακοπής ρεύματος;

Μην ανοίγετε την πόρτα. Τα τρόφιμα παραμένουν κατεψυγμένα για περίπου 15 ώρες. Στη συνέχεια, καταναλώστε τα γρήγορα. Μπορείτε επίσης να χρησιμοποιήσετε συσσωρευτές ψύχους.

Πώς καθαρίζω το εσωτερικό του καταψύκτη;

Αποσυνδέστε τη συσκευή. Αφαιρέστε τους δίσκους και τα ράφια. Καθαρίστε με ένα μαλακό πανί και χλιαρό νερό με υγρό πιάτων. Στεγνώστε καλά. Μη χρησιμοποιείτε λειαντικά προϊόντα.

Πού μπορώ να βρω ανταλλακτικά;

Τα ανταλλακτικά είναι διαθέσιμα μέσω του τμήματος εξυπηρέτησης μετά την πώληση της Bosch ή στην ιστοσελίδα notice-facile.com. Να χρησιμοποιείτε πάντα γνήσια ανταλλακτικά με τον αριθμό αναφοράς που αναφέρεται στο εγχειρίδιο επισκευής.

Πώς βελτιστοποιώ την ενεργειακή απόδοση;

Τοποθετήστε τη συσκευή μακριά από πηγές θερμότητας. Μην αφήνετε την πόρτα ανοιχτή για πολλή ώρα. Ξεπαγώνετε τακτικά. Ρυθμίστε τη θερμοκρασία στους -18 °C. Καθαρίστε τις τσιμούχες της πόρτας για να εξασφαλίσετε στεγανοποίηση.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ KIN86AFF0 BOSCH

Υποδείξεις επισκευής - Ψυγειοκαταψύκτης

i Σχετικά με αυτό το έγγραφο.... 243

1.1 Σημαντικές πληροφορίες 243

1.1.1 Σκοπός 243

1.2 Επεξηγηση συμβύλων 243

1.2.1 Επίπεδα κινδύνου 243

1.2.2 Σύμβολα κινδύνου 243

1.2.3 Δομή των προειδοποιήσεων 244

1.2.4 Γενικά σύμβολα 244

Ασφάλεια.... 245

2.1 Γενικές οδηγίες ασφαλείας 245

2.1.1 Oles ol oikakéç ouokeuéç 245

Εργαλεία και βοηθήματα.... 246

Επισκευή 247

4.1 Αντικατάσταση στεγανολοιητικού πόρτας 247

4.1.1 Αφαίρεση στεγανολοιητικού πόρτας.... 247

4.1.2 Ταποθέτηση στεγανοποιητικού πόρτας 247

4.2 Αντικατάσταση επίπεδου μεντεσέ 250

4.2.1 Αφαίρεση επίπεδου μεντεσέ 250

4.2.2 Τοποθέτηση επίπεδου μεντεσέ 252

4.3 Αντικατάσταση συρόμενου μεντεσέ.... 253

4.3.1 Αφαίρεση συράμενου μεντεσέ.... 253

4.3.2 Τοποθέτηση συρόμενου μεντεσέ...... 254

4.4 Αντικατάσταση ραφιού πόρτας 255

4.4.1 Αφαίρεση ραφιού πόρτας 255

4.4.2 Τοποθέτηση ραφιού πόρτας 255

4.5 Αντικατάσταση ραφιού 256

4.5.1 Αφαίρεση ραφιού 256

4.5.2 Τοποθέτηση ραφιού 256

4.6 Αντικατάσταση τηλεσκοπικού ραφιού.... 257

4.6.1 Αφαίρεση τηλεσκοπικού ραφιού.... 257

4.6.2 Τοποθέτηση τηλεσκολικού ραφιού.... 257

4.7 Αντικατάσταση ραφιού χώρου κατάψυξης 258

4.7.1 Αφαίρεση ραφιού χώρου κατάψυξης 258

4.7.2 Τοποθέτηση ραφιού χώρου κατάψυξης 258

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων.... 259

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροσίμων.... 259

4.8.2 Τοποθέτηση συρταριού κατεψιογμένων τροφίμων.... 259

4.9 Αντικατάσταση συρταριού φρούτων και λαχανικών 260

4.9.1 Αφαίρεση συρταριού φρούτων και λαχανικών 260

4.9.2 Τοποθέτηση συρταριού φρούτων και λαχανικών 260

4.10 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και

Λαχανικών 261

φαιρεση διαχωριστικου και καλυμματος συρταριού φρουτων και λαγανικών.... 261

4.10.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και

λαχανικόν 261

4.11 Αντικατάσταση συρταριού cool-fresh.... 262

4.11.1 Αφαίρεση συρταριού cool-fresh 262

4.11.2 Τοποθέτηση συρταριού cool-fresh.... 262

4.12 Αντικατάσταση τηλεσκοπικού συρταριού 263

4.12.1 Αφαίρεση τηλεσκοπικού συρταριού 263

4.12.2 Τοποθέτηση τηλεσκολικού συρταριού 263

4.13 Αντικατάσταση προβολέα LED.... 264

4.13.1 Αφαίρεση spot φωτισμού LED 264

4.13.2 Τοποθέτηση spot φωτισμού LED 265

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

Γεν. σύμβολο Σημασία
[εςεκ]		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[ωνεσ]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[ωνεσ]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[ωνεσ]		Ταυτοποίηση απαραίτητων εργαλείων
[ωνεσ]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[ωνεσ]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[ωνεσ]		Ταυτοποίηση αποτελέσματος
[Εναρξη] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

■ Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Μύτη Torx TX20[00340865]	6,3 mm (1/4")
Ειδικό εργαλείο[00342180]

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou vécou steyavopontikóu pórtas μπορεί va atoklívei elaφώς antó to páxos tou palaiou steyavopontikóu pórtas. Autó dev θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειουργία.
	Εάν η συσκεύή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές απές πλευρικά στο steyavopontikó tncs pórtas είναι λειουργικές (απαραίτητες για τον αερισμό). Dev είναι κατασκευαστικά ελαττώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση επίπεδου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού έχει αφαιρεθεί. Βλέπε οδηγίες εγκατάστασης.
Η πόρτα είναι ανοιχτή.

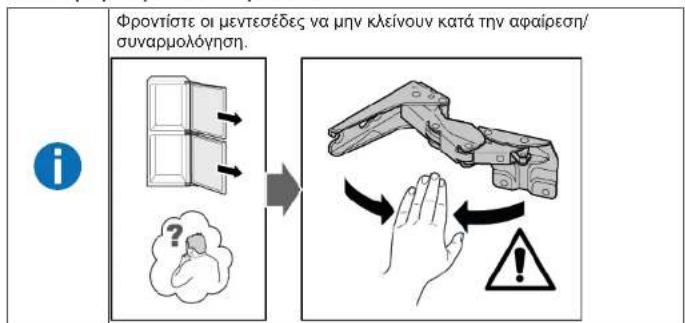

4.2.1 Αφαίρεση επίπεδου μεντεσέ

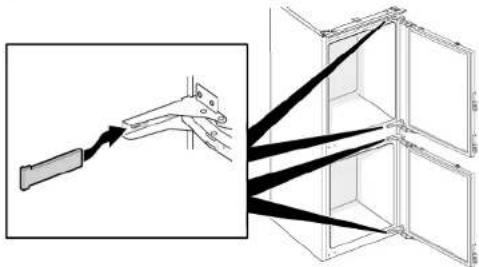

1. Αφαιρέστε τέσσερα καλύμματα μεντεσέ.


1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την επάνω πόρτα (2).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι επάνω μεντεσέδες πόρτας έχουν αφαιρεθεί.

1. 1. Χαλαρώστε τέσσερις βίδες (1).

2. Σύρετε προς τα έξω και αφαιρέστε την κάτω πόρτα (2).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους μεντεσέδες (2).

Οι κάτω μεντεσέδες πόρτας έχουν αφαιρεθεί.

Επισκευή

4.2.2 Τοποθέτηση επίπεδου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση συρόμενου μεντεσέ

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα ντουλαπιού και η πόρτα συσκευής είναι διαχωρισμένες. Βλέπε οδηγίες εγκατάστασης.

4.3.1 Αφαίρεση συρόμενου μεντεσέ

1. 1. Ξεβιδώστε δύο βίδες (1).

2. Αφαιρέστε τον επάνω μεντεσέ επάνω πόρτας (2).

3. Αφαιρέστε την επάνω πόρτα (3).
4. Ξεβιδώστε δύο βίδες (4).
5. Αφαιρέστε τον επάνω μεντεσέ κάτω πόρτας (5).
6. Αφαιρέστε την κάτω πόρτα (6).

1. 1. Αφαιρέστε τέσσερις βίδες (1).

2. Αφαιρέστε τους κάτω μεντεσέδες (2).

Οι μεντεσέδες έχουν αφαιρεθεί.

4.3.2 Τοποθέτηση συρόμενου μεντεσέ

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση ραφιού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.4.1 Αφαίρεση ραφιού πόρτας

▶ Ανασηκώστε το ράφι πόρτας προς τα επάνω.

4.4.2 Τοποθέτηση ραφιού πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.5.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.5.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση τηλεσκοπικού ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.6.1 Αφαίρεση τηλεσκοπικού ραφιού

1. Τραβήξτε προς τα έξω το τηλεσκοπικό ράφι μέχρι να απελευθερωθεί το άγκιστρο ασφάλισης.

1. Κατεβάστε το τηλεσκοπικό ράφι και στρέψτε το έξω πλευρικά.

2. Το τηλεσκοπικό ράφι αφαιρέθηκε.

4.6.2 Τοποθέτηση τηλεσκοπικού ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση ραφιού χώρου κατάψυξης

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού χώρου κατάψυξης

▶ Τραβήξτε προς τα έξω το ράφι χώρου κατάψυξης.

To páfi{xώρου κατάψυξης έχει αφαιρεθεί.

4.7.2 Τοποθέτηση ραφιού χώρου κατάψυξης

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).
2. Αφαιρέστε το συρτάρι κατεψυγμένων τροφίμων (2).

To συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθει.

4.8.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση συρταριού φρούτων και λαχανικών

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι (1).
2. Αφαιρέστε το συρτάρι (2).

To συρτάρι αφαιρέθηκε.

4.9.2 Τοποθέτηση συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.10.1 Αφαίρεση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

1. Αφαιρέστε τη γυάλινη πλάκα από το διαχωριστικό.

1. Αφαιρέστε το συρτάρι φρούτων και λαχανικών.→260

2. 1. Πιέστε τον μοχλό στο κάτω μέρος και των δύο μερών διαχωριστικού (1).
3. Τραβήξτε το διαχωριστικό προς τα εμπρός (2).

1. Ανασηκώστε το διαχωριστικό και περιστρέψτε το στην άκρη.

To διαχωριστικό αφαιρέθηκε.

1. 1. Ανασηκώστε το κάλυμμα συρταριού φρούτων και λαχανικών.

2. Σπρώξτε το κάλυμμα συρταριού φρούτων και λαχανικών προς τα εμπρός και περιστρέψτε το στην άκρη για να το αφαιρέσετε.

To κάλυμμα συρταριού φρούτων και λαχανικών έχει αφαιρεθεί.

4.10.2 Τοποθέτηση διαχωριστικού και καλύμματος συρταριού φρούτων και λαχανικών

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.11 Αντικατάσταση συρταριού cool-fresh

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.11.1 Αφαίρεση συρταριού cool-fresh

1. Γείρετε το συρτάρι cool-fresh προς τα εμπρός (1).
2. Αφαιρέστε το συρτάρι cool-fresh (2).

To συρτάρι cool-fresh αφαιρέθηκε.

4.11.2 Τοποθέτηση συρταριού cool-fresh

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.12 Αντικατάσταση τηλεσκοπικού συρταριού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.12.1 Αφαίρεση τηλεσκοπικού συρταριού

1. Γείρετε το τηλεσκοπικό συρτάρι προς τα εμπρός (1).
2. Αφαιρέστε το τηλεσκοπικό συρτάρι (2).

4.12.2 Τοποθέτηση τηλεσκοπικού συρταριού

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.13 Αντικατάσταση προβολέα LED

Ειδικά βοηθητικά μέσα:

Ειδικό εργαλείο [00342180]
Плакé катσαβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

ΚΙΝΔΥΝΟΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
√ Τα ράφια χώρου συντήρησης έχουν αφαιρεθεί.

4.13.1 Αφαίρεση spot φωτισμού LED

1. Απελευθερώστε το κάλυμμα spot φωτισμού LED.

1. Τραβήξτε το κάλυμμα spot φωτισμού LED προς τα μέσα και ταυτόχρονα σπρώξτε προς τα εμπρός.

1. Απασφαλίστε τη μονάδα spot φωτισμού LED.

1. Αποσυνδέστε την ηλεκτρική σύνδεση spot φωτισμού LED.

To spot φωτισμού LED αφαιρέθηκε.

4.13.2 Τοποθέτηση spot φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
