INSTRUKCJA OBSŁUGI KIN86AFF0 BOSCH

4.5 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Chłodziarko-zamrażarka

Informacje dotyczące dokumentu 387

1.1 Waźne informacje 387

1.1.1 Cel dokumentu 387

1.2 Objąśnienie symboli ostrzegawczych.... 387

1.2.1 Oznaczenie poziomów niebezpieczeństwa 387

1.2.2 Symbole ostrzegawcze 387

1.2.3 Budowa ostrzeżeń 388

1.2.4 Ogólne symbole 388

Bezpieczeństwo....3

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 389

2.1.1 Wszystkie sprzęty gospodarstwa domowego 389

Narzędzia i pomoce techniczne.... 390

Naprawy....391

4.1 Wymiana uszczelki drzwiczek 391

4.1.1 Demontaż uszczelki drzwiczek.... 391

4.1.2 Montaż uszczelki drzwiczek 391

4.2 Wymiana zawiasu płaskiego 394

4.2.1 Demontaż zawiasu płaskiego.... 394

4.2.2 Montaż zawiasu płaskiego....396

4.3 Wymiana zawiasu suwakowego 397

4.3.1 Demontaż zawiasu suwakowego 397

4.3.2 Montaż zawiasu suwakowego.... 398

4.4 Wymiana półki drzwiczek 399

4.4.1 Demontaż półki drzwiczek 399

4.4.2 Montaż półki drzwiczek 399

4.5 Wymiana półki.... 400

4.5.1 Demontaż półki.... 400

4.5.2 Montaż półki 400

4.6 Wymiana polki wysuwanej 401

4.6.1 Demontaż półki wysuwanej.... 401

4.6.2 Montaż półki wysuwanej.... 401

4.7 Wymiana półki komory zamrażarki.... 402

4.7.1 Demontaż półki komory zamrażarki.... 402

4.7.2 Montaż półki komory zamrażarki 402

4.8 Wymiana pojemnika na mrożoną żywność 403

4.8.1 Demontaż pojemnika na mrożoną żywność.... 403

4.8.2 Montaż pojemnika na mrożoną żywność 403

4.9 Wymiana pojemnika na owoce i warzywa.... 404

4.9.1 Demontaż pojemnika na owoce i warzywa 404

4.9.2 Montaż pojemnika na owoce i warzywa 404

4.10 Wymiana przegródki i pokrywy pojemnika na owoce i warzywa 405

4.10.1 Demontaż przegródki i pokrywy pojemnika na owoce i warzywa...... 405

4.10.2 Montaż przegródki i pokrywy pojemnika na owoce i warzywa.... 405

4.11 Wymiana pojemnika chłodzącego na świeże artykuły.... 406

4.11.1 Demontaż pojemnika chłodzącego na świeże artykuły 406

4.11.2 Montaż pojemnika chłodzącego na świeże artykuły 406

4.12 Wymiana pojemnika wysuwanego.... 407

4.12.1 Demontaż pojemnika wysuwanego.... 407

4.12.2 Montaż pojemnika wysuwanego 407

4.13 Wymiana oświetlenia punktowego LED 408

4.13.1 Demontaż oświetlenia punktowego LED 408

4.13.2 Montaż oświetlenia punktowego LED....409

i Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

i Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
[CZ68]		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[3X4Y]		Identyfikacja prostej wskazówki (tylko tekst)
[005Y]		Identyfikacja linku do pliku wideo
[8C6Z]		Identyfikacja narzędzi
[07D4]		Identyfikacja wstępnych warunków
		Identyfikacja warunku (jeżeli)
		Identyfikacja rezultatu
Start	Identyfikacja przycisku
[00123456]	Identyfikacja numeru materiału
Status	Identyfikacja wyświetlanego tekstu /	komunikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
■ Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

- Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna[00342013]	60 cm x 50 cm
Torx Bit TX20[00340865]	6,3 mm (1/4")
Narzędzie specjalne[00342180]

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

2. Skontaktować się z serwisem.

3. i Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

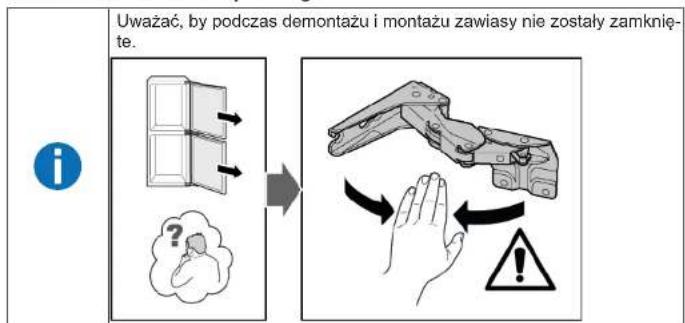

4.2 Wymiana zawiasu płaskiego

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały wymontowane drzwiczki mebla. Patrz instrukcja montażu.
Drzwiczki są otwarte.

4.2.1 Demontaż zawiasu płaskiego

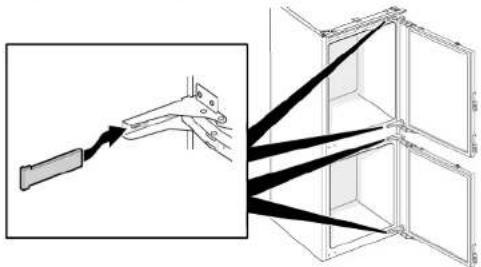

1. Wyjąć cztery osłony zawiasów.


1. 1. Poluzować cztery śruby (1).

2. Wysunąć i wyjąć drzwiczki górne (2).

1. 1. Wykręcić cztery śruby (1).

2. Wyjąć zawiasy (2).

Zawiasy górnych drzwiczek są wymontowane.

1. 1. Poluzować cztery śruby (1).

2. Wysunąć i wyjąć dolne drzwiczki (2).

1. 1. Wykręcić cztery śruby (1).

2. Wyjąć zawiasy (2).

Zawiasy dolnych drzwiczek są wymontowane.

Naprawy

4.2.2 Montaż zawiasu płaskiego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana zawiasu suwakowego

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki mebla zostały odlączone od drzwiczek urządzenia. Patrz instrukcja montażu.

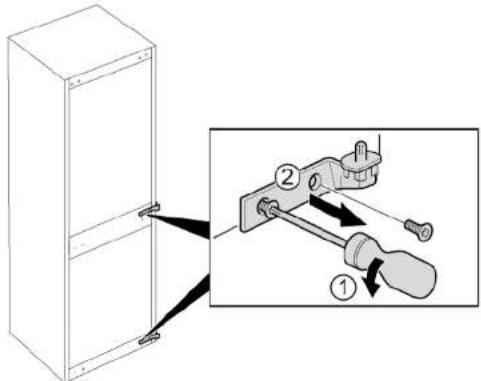

4.3.1 Demontaż zawiasu suwakowego

1. 1. Wykręcić dwie śruby (1).

2. Wyjąć zawias górny drzwiczek górnych (2).

3. Wyjąć drzwiczki górne (3).
4. Wykręcić dwie śruby (4)
5. Wyjąć zawias górny drzwiczek dolnych (5).
6. Wyjąć drzwiczki dolne (6).

1. 1. Wykręcić cztery śruby (1).
2. Wyjąć zawiasy dolne (2)

Zawiasy są wymontowane.

4.3.2 Montaż zawiasu suwakowego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana półki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.4.1 Demontaż półki drzwiczek

Podnieść półkę drzwiczek do góry.

Półka drzwiczek została zdemontowana.

4.4.2 Montaż półki drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.5.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana półki wysuwanej

Warunek:

Drzwiczki są otwarte.

4.6.1 Demontaż półki wysuwanej

1. Wyciągać półkę wysuwaną do momentu odblokowania mechanizmu zatrzaskowego.

1. Opuścić półkę wysuwaną i przechylić ją na bok.

2. Półka wysuwana zostałaione.

4.6.2 Montaż półki wysuwanej

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana półki komory zamrażarki

Warunek:

Drzwiczki są otwarte.

4.7.1 Demontaż półki komory zamrażarki

Wyciągnąć półkę komory zamrażarki.

Półka komory zamrażarki zostałaione.

4.7.2 Montaż półki komory zamrażarki

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana pojemnika na mrożoną żywność

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż pojemnika na mrożoną żywność

1. Wyciągnąć pojemnik na mrożoną żywność do końca (1).
2. Wyjąć pojemnik na mrożoną żywność (2).

Pojemnik na mrożoną żywność został wyjęty.

4.8.2 Montaż pojemnika na mrożoną żywność

▶ Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.9.1 Demontaż pojemnika na owoce i warzywa

1. Wyciągnąć pojemnik do końca (1).
2. Wyjąć pojemnik (2).

Pojemnik został wyjęty.

4.9.2 Montaż pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.10 Wymiana przegródki i pokrywy pojemnika na owoce i warzywa

Warunek:

Drzwiczki są otwarte.

4.10.1 Demontaż przegródki i pokrywy pojemnika na owoce i warzywa

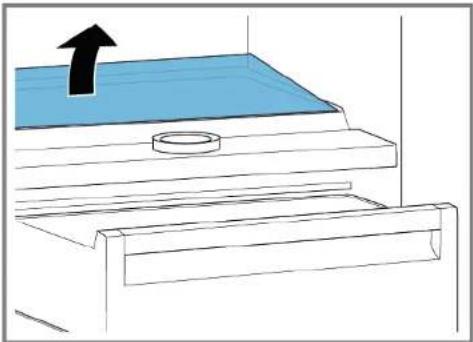

1. Wyjąć płytę szklaną z przegródki.

1. Wyjąć pojemnik na owoce i warzywa.→404

2. 1. Wcisnąć dźwigienki na spodniej stronie po obu stronach przegródki (1).
3. Pociągnąć przegródkę do przodu (2).

1. Podnieść przegródkę i obracając wyjąć ją z boku.

Przegródka jest wyjęta.

1. 1. Podnieść pokrywę pojemnika na owoce i warzywa.

2. Pociągnąć pokrywę pojemnika na owoce i warzywa do przodu i obracając wy- jąć ją z boku.

Pokrywa pojemnika na owoce i warzywa jest wyjęta.

4.10.2 Montaż przegródki i pokrywy pojemnika na owoce i warzywa

▶ Montaż w odwrotnej kolejności.

Naprawy

4.11 Wymiana pojemnika chłodzącego na świeże artykuły

Warunek:

Drzwiczki są otwarte.

4.11.1 Demontaż pojemnika chłodzącego na świeże artykuły

1. Przechylić pojemnik chłodzący na świeże artykuły do przodu (1).
2. Wyjąć pojemnik chłodzący na świeże artykuły (2).

Pojemnik chłodzący na świeże artykuły został wyjęty.

4.11.2 Montaż pojemnika chłodzącego na świeże artykuły

▶ Montaż w odwrotnej kolejności.

Naprawy

4.12 Wymiana pojemnika wysuwanego

Warunek:

Drzwiczki są otwarte.

4.12.1 Demontaż pojemnika wysuwanego

1. Przechylić pojemnik wysuwany do przodu (1).
2. Wyjąć pojemnik wysuwany (2).

Pojemnik wysuwany został wyjęty.

4.12.2 Montaż pojemnika wysuwanego

▶ Montaż w odwrotnej kolejności.

Naprawy

4.13 Wymiana oświetlenia punktowego LED

Pomoce specjalne

Narzędzie specjalne [00342180]
Śrubokręt z końcówka płaską Końcówka 2,4 mm x 0,4 mm x
60 mm, w zestawie [00341820]

Urządzenie posiada bezobstugowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!
Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!
Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Z komory chłodziarki zostały wyjęte półki.

4.13.1 Demontaż oświetlenia punktowego LED

1. Odblokować pokrywę oświetlenia punktowego LED.

1. Pociągnąć pokrywę oświetlenia punktowego LED do wewnątrz, jednocześnie popychając ją do przodu.

1. Odłączyć moduł oświetlenia punktowego LED.

1. Rozłączyć złącze elektryczne oświetlenia punktowego LED.

Oświetlenie punktowe LED zostało wymontowane.

4.13.2 Montaż oświetlenia punktowego LED

▶ Montaż w odwrotnej kolejności.

4.1.1 Odoberanie tesnenia dvierok 463

4.1.2 Montáž tesnenia dvierok.... 463

4.5.1 Odobratie odkładacej plochy.... 472

4.1.1 Odoberanie tesnenia dvierok

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok
