KIN86AFF0 - Zamrzovalnik BOSCH - Brezplačna navodila za uporabo

Vrsta izdelka	Zamrzovalnik
Znamka	Bosch
Model	KIN86AFF0
Uporabna prostornina	250 L
Klimatski razred	SN-ST
Energijski razred	F
Letna poraba	250 kWh
Raven hrupa	40 dB
Mere (V x Š x G)	177,2 x 59,2 x 54,8 cm
Neto teža	70 kg
Napajanje	220-240 V, 50 Hz
Moč	120 W
Osvetlitev	LED
Krmiljenje	Elektronsko
Odtaljevanje	Ročno
Avtonomija v primeru izpada	15 h
Funkcija Super zamrzovanje	Da
Popravljivost	Nadomestni deli so na voljo, vključena navodila za popravilo
Vključeni dodatki	Posode, police, tesnilo vrat
Material	Lakirano jeklo, plastika

Pogosto zastavljena vprašanja - KIN86AFF0 BOSCH

Kako nastaviti temperaturo zamrzovalnika KIN86AFF0?

Uporabite elektronsko krmiljenje na sprednji strani. Priporočena temperatura je -18 °C. Za natančno nastavitev glejte navodila za uporabo.

Kako odtaliti zamrzovalnik?

Izključite aparat, vzemite zamrznjeno hrano in pustite vrata odprta. Za odstranitev ledu uporabite plastično strgalo. Nikoli ne uporabljajte ostrih predmetov.

Kako zamenjati tesnilo vrat?

Odstranite staro tesnilo tako, da ga izvlečete iz utora. Namestite novo tesnilo tako, da ga postopoma potisnete v utor. Za lažjo namestitev ga lahko rahlo segrejete. Glejte navodila za popravilo, str. 199.

Kako zamenjati LED osvetlitev?

60 sekund pred tem izključite aparat. Odstranite pokrov LED reflektorja, nato modul. Odklopite električni priključek. Sestavite v obratnem vrstnem redu. To opravilo zahteva usposobljenega tehnika. Glejte navodila, str. 216.

Kakšna je zmogljivost zamrzovanja?

Zmogljivost zamrzovanja je približno 20 kg na 24 ur (tipična vrednost za zamrzovalnik te velikosti). Za natančno vrednost glejte navodila.

Kako namestiti aparat?

Zamrzovalnik postavite na suho in dobro prezračevano mesto. Uporabite nastavljive noge za poravnavo. Priključite ga na ozemljeno stensko vtičnico. Pred prvim zagonom pustite stati 24 ur.

Kaj storiti v primeru daljšega izpada elektrike?

Ne odpirajte vrat. Hrana ostane zamrznjena približno 15 ur. Nato jo hitro porabite. Uporabite lahko tudi hladilne akumulatorje.

Kako očistiti notranjost zamrzovalnika?

Izključite aparat. Odstranite posode in police. Očistite z mehko krpo in toplo vodo z dodatkom pomivalnega sredstva. Temeljito osušite. Ne uporabljajte abrazivnih izdelkov.

Kje najti nadomestne dele?

Nadomestni deli so na voljo prek servisa Bosch ali na spletni strani notice-facile.com. Vedno uporabljajte originalne dele z referenco, navedeno v navodilih za popravilo.

Kako optimizirati energetsko učinkovitost?

Aparat postavite stran od virov toplote. Ne puščajte vrat predolgo odprtih. Redno odtaljujte. Nastavite temperaturo na -18 °C. Očistite tesnila vrat za zagotovitev tesnjenja.

NAVODILA ZA UPORABO KIN86AFF0 BOSCH

4.5.1 Plaukta iznemšana

- Izvelciet plauktu.

Nasveti za popravilo - Hladilno-zamrzovalna kombinacija

i V zvezi s tem dokumentom 483

1.1 Pomembne informacije 483

1.1.1 Namen 483

1.2 Razlaga simbolov 483

1.2.1 Stopnje nevarnosti 483

1.2.2 Simboli za nevamost.... 483

1.2.3 Struktura opozoril 484

1.2.4 Splošni simboli 484

Varnost 485

2.1 Splošna varnostna navodila 485

2.1.1 Vsi gospodinjski aparati.... 485

Orodja in pripomočki 486

Popravilo 487

4.1 Zamenjava tesnila vrat.... 487

4.1.1 Odstranjevanje tesnila vrat 487

4.1.2 Namestitev tesnila vrat 487

4.2.1 Odstranjevanje plošćatega tečaja 490

4.2.2 Namestitev ploščatega tečaja 492

4.3 Zamenjava drsnega tečaja 493

4.3.1 Odstranjevanje drsnega tečaja.... 493

4.3.2 Namestitev drsnega tečaja 494

4.4 Zamenjava vratnega predala.... 495

4.4.1 Odstranjevanje vratnega predala 495

4.4.2 Namestitev vratnega predala 495

4.5 Zamenjava police 496

4.5.1 Odstranjevanje police 496

4.5.2 Namestitev police 496

4.6.1 Odstranjevanje razširljive police 497

4.6.2 Namestitev razširljive police 497

4.7 Zamenjava police zamrzovalnega dela 498

4.7.1 Odstranjevanje police zamrzovalnega dela.... 498

4.7.2 Namestitev police zamrzovalnega dela.... 498

4.8.1 Odstranjevanje predala za zamrznjena živila.... 499

4.8.2 Namestitev predala za zamrznjena živila.... 499

4.9 Zamenjava predala za sadje in zelenjavo 500

4.9.1 Odstranjevanje predala za sadje in zelenjavo....500

4.9.2 Namestitev predala za sadje in zelenjavo....500

4.10 Zamenjava pregrade in police nad predalom za sadje in zelenjavo .... 501

4.10.1 Odstranjevanje pregrade in police nad predalom za sadje in zele-

njavo 501

4.10.2 Namestitev pregrade in police nad predalom za sadje in zelenjavo..... 501

4.11 Zamenjava predala za podaljšanje svežine.... 502

4.11.1 Odstranjevanje predala za podaljšanje svežine 502

4.11.2 Namestitev predala za podaljšanje svežine 502

4.12 Zamenjava razširljivega predala.... 503

4.12.1 Odstranjevanje razširljivega predala 503

4.12.2 Namestitev razširljivega predala 503

4.13 Zamenjava točkovne lučke LED.... 504

4.13.1 Odstranjevanje točkovne lučke LED 504

4.13.2 Namestitev točkovne lučke LED 505

i V zvezi s tem dokumentom

1.1 Pomembne informacije

1.1.1 Namen

Ti namigi za popravila uporabnika podpirajo pri lastnoročnem popravilu aparatov skladno z veljavno direktivo glede okoljsko primerne zasnove (od marca 2021).

Vsebujejo informacije o tem, kako zamenjati določene rezervne dele, vključno z opozorili in tveganji.

Če imate kakšna vprašanja, se obmite na našo servisno službo. Za škodo bomo odgovorni le, če ste namige za popravila upoštevali pravilno.

1.2 Razlaga simbolov

1.2.1 Stopnje nevarnosti

Stopnje opozoril so sestavljene iz simbola in signalne besede. Signalna beseda označuje stopnjo nevarnosti.

Stopnja opozorila Pomen
⚠ NEVARNOST	Neupoštevanje opozorilnega sporočila bo povzročilo smrt ali hude poškodbe.
⚠ OPOZORILO	Neupoštevanje opozorilnega sporočila lahko povzroči smrt ali hude poškodbe.
⚠ PREVIDNO	Neupoštevanje opozorilnega sporočila lahko povzroči manjše poškodbe.
POZOR!	Neupoštevanje opozorilnega sporočila lahko povzroči škodo na lastnini.

Preglednica 1: Stopnje nevarnosti

1.2.2 Simboli za nevarnost

Simboli za nevarnost so simbolni prikazi, ki podajajo informacije o vrsti nevarnosti.

V tem dokumentu so uporabljeni naslednji simboli za nevarnost:

Simbol za nevarnost Pomen
		Splošno opozorilno sporočilo
		Nevarnost zaradi električne napetosti
		Nevarnost eksplozije
		Nevarnost ureznin
		Nevarnost zmečkanin

i V zvezi s tem dokumentom

Simbol za nevarnost Pomen
		Nevarnost zaradi vročih površin
		Nevarnost zaradi močnega magnetnega polja
		Nevarnost zaradi neionizirajočega sevanja

Preglednica 2: Simboli za nevarnost

1.2.3 Struktura opozoril

Opozorila v tem dokumentu imajo standardiziran videz in standardizirano strukturo.

V naslednjem primeru je prikazano opozorilo, ki opozarja pred električnim udarom za-radi delov pod napetostjo. Naveden je ukrep za preprečevanje nevarnosti.

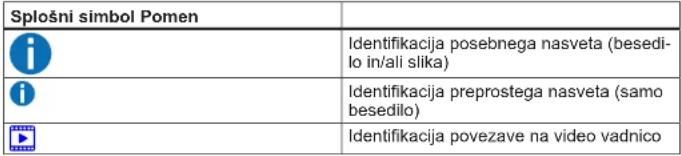

1.2.4 Splošni simboli

V tem dokumentu so uporabljeni naslednji splošni simboli:

Splošni simbol Pomen
	Identifikacija potrebnih orodij
	Identifikacija potrebnih predpogojev
	Identifikacija pogoja (če ..., potem ...)
	Identifikacija rezultata
Začetek Identifikacija tipke ali gumba
[00123456] Identifikacija številke dela
Stanje Identifikacija prikazanega besedila/okna(na zaslonu aparata)

Preglednica 3: Splošni simboli

Varnost

2.1 Splošna varnostna navodila

2.1.1 Vsi gospodinjski aparati

Nevarnost električnega udara zaradi delov pod napetostjo!

■ Napake zaradi popravil električnih komponent lahko povzročijo električni udar!
- Aparat izključite iz električnega omrežja vsaj 60 sekund pred začetkom del.
- Po popravilu je treba izvesti preizkus varnosti v skladu z VDE 0701 ali predpisi, ki veljajo za posamezno državo.

Nevarnost poškodb zaradi ostrih robov!

■ Uporabljajte zaščitne rokavice.

Nevarnost zmečkanin med popravili, vzdrževanjem, odpravljanjem težav ali servisom zaradi težkih in premikajočih se komponent

■ Uporabljajte zaščitne čevlje.
■ Težke komponente zavarujte pred padanjem.
■ Delov telesa ne vstavljajte v premikajoče se komponente.
Tveganje za varnost/delovanje aparata!
■ Uporabljajte le originalne nadomestne dele.

Tveganje poškodb elektrostaticno občutljivih komponent (ESD)!

■ Ne dotikajte se modulov, vključno s povezavami in potmi vodnika.

Orodja in pripomočki

Oznaka Podrobnosti Slike
Zaščitna krpa[00342013]	60 cm x 50 cm
Nastavek TorxTX20[00340865]	6,3 mm (1/4")
Posebno orodje[00342180]

Popravilo

4.1 Zamenjava tesnila vrat

Zahteva:

Vrata so odprta.

4.1.1 Odstranjevanje tesnila vrat

1. V levem in desnem kotu sprostite tesnilo vrat iz utora.

4.1.2 Namestitev tesnila vrat

	Debelina novega tesnila vrat se lahko nekoliko razlikuje od starega tesnila vrat. To ne vpliva na zapiranje in dolgoročno delovanje aparata.
	Če ima aparat nastavljive tečaje ali priključke tečajev, lahko zapiranje naknadno tudi prilagodite.
	Majhne stranske luknje v tesnilu vrat imajo svoj namen (potrebne so za prezračevanje). Ne gre za proizvodne napake.

Popravilo

1. Preverite, ali je utor za tesnilo poškodovan.

1. if Če je utor za tesnilo poškodovan:

- se obrnite na našo servisno službo

3.

Majhna deformacija tesnila vrat je običajna in ne vpliva na njegovo delovanje. Priporočljivo je, da tesnilo vrat pred namestitvijo v aparat poravnate.

Tesnilo vrat lahko segrejete s sušilnikom za lase ali toplo vodo, da ga ročno preoblikujete.

1. Vogale tesnila zgoraj in spodaj potisnite v utor.

Tesnilo vrat je nameščeno.

Popravilo

4.2 Zamenjava ploščatega tečaja

Posebna orodja:

Nastavek Torx TX20 6.3 mm (1/4") [00340865]

Težki, veliki aparati!

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Odprite območje tečaja!

Zmečkanine/zagozditev prstov

▶ Ne segajte v območje tečajev.
▶ Uporabljajte zaščitne rokavice.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Pohištvena vrata so odstranjena. Glejte navodila za namestitev.
Vrata so odprta.

4.2.1 Odstranjevanje ploščatega tečaja

1. Odstranite štiri pokrovčke tečaja.


1. 1. Odvijte štiri vijake (1).

2. Zgornja vrata izvlecite in jih odstranite (2).

1. 1. Odstranite štiri vijake (1).

2. Odstranite tečaja (2).

Tečaja zgomjih vrat sta odstranjena.

1. 1. Odvijte štiri vijake (1).

2. Spodnja vrata izvlecite in jih odstranite (2).

1. 1. Odstranite štiri vijake (1).

2. Odstranite tečaja (2)

Tečaja spodnjih vrat sta odstranjena.

Popravilo

4.2.2 Namestitev ploščatega tečaja

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.3 Zamenjava drsnega tečaja

Posebna orodja:

Nastavek Torx TX20 6.3 mm (1/4") [00340865]

Težki, veliki aparati!

Postopek odstranjevanja vrat aparata naj izvaja samo pooblašče-
no strokovno osebje.
Za premikanje aparata sta potrebni dve osebi.
▶ Uporabite samo ustrezno orodje in opremo.

Ostri robovi!

Ureznine

▶ Uporabljajte zaščitne rokavice.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Poškodbe zaradi padajočih delov.

Komponento zaščitite pred padcem.

Nevarnost padajočih delov zaradi zrahljanih vijakov!

Škoda na drugih delih aparata ali pri uporabniku doma, npr. na tleh.

Komponento zaščitite pred padcem.

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Pohištvena vrata so ločena od vrat aparata. Glejte navodila za namestitev.

4.3.1 Odstranjevanje drsnega tečaja

1. 1. Odvijte vijaka (1).

2. Odstranite zgornji tečaj zgornjih vrat (2).

3. Odstranite zgomja vrata (3).
4. Odvijte vijaka (4).
5. Odstranite zgomji tečaj spodnjih vrat (5).
6. Odstranite spodnja vrata (6)

Tečaja sta odstranjena.

4.3.2 Namestitev drsnega tečaja

- Namestite v obratnem vrstnem redu.

Popravilo

4.4 Zamenjava vratnega predala

Zahteva:

Vrata so odprta.

4.4.1 Odstranjevanje vratnega predala

- Dvignite vratni predal navzgor.

4.4.2 Namestitev vratnega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.5 Zamenjava police

Zahteva:

Vrata so odprta.

4.5.1 Odstranjevanje police

- Izvlecite polico.

4.6.1 Odstranjevanje razširljive police

1. Razširljivo polico potegnite k sebi, dokler se zaklepni zapah ne sprosti.

1. Razširljivo polico poveznite navzdol in jo z obračanjem na stran odstranite.

2. Razširljiva polica je odstranjena.

4.6.2 Namestitev razširljive police

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.7 Zamenjava police zamrzovalnega dela

Zahteva:

Vrata so odprta.

4.7.1 Odstranjevanje police zamrzovalnega dela

- Izvlecite polico zamrzovalnega dela.

Polica zamrzovalnega dela je odstranjena.

4.7.2 Namestitev police zamrzovalnega dela

- Namestite v obratnem vrstnem redu.

Popravilo

4.8.1 Odstranjevanje predala za zamrznjena živila

1. Predal za zamrznjena živila izvlecite do konca (1).
2. Odstranite predal za zamrznjena živila (2).

4.8.2 Namestitev predala za zamrznjena živila

- Namestite v obratnem vrstnem redu.

Popravilo

4.9 Zamenjava predala za sadje in zelenjavo

Zahteva:

Vrata so odprta.

4.9.1 Odstranjevanje predala za sadje in zelenjavo

▶ 1. Predal izvlecite do konca (1).

1. Predal odstranite (2).

4.9.2 Namestitev predala za sadje in zelenjavo

▶ Namestite v obratnem vrstnem redu.

Popravilo

4.10 Zamenjava pregrade in police nad predalom za sadje in zelenjavo

Zahteva:

Vrata so odprta.

4.10.1 Odstranjevanje pregrade in police nad predalom za sadje in zelenjavo

1. S pregrade odstranite stekleno ploščo.

4.11 Zamenjava predala za podaljšanje svežine

Zahteva:

Vrata so odprta.

4.11.1 Odstranjevanje predala za podaljšanje svežine

1. Predal za podaljšanje svežine nagnite k sebi (1).
2. Odstranite predal za podaljšanje svežine (2).

Predal za podaljšanje svežine je odstranjen.

4.11.2 Namestitev predala za podaljšanje svežine

- Namestite v obratnem vrstnem redu.

Popravilo

4.12 Zamenjava razširljivega predala

Zahteva:

Vrata so odprta.

4.12.1 Odstranjevanje razširljivega predala

1. Razširljivi predal nagnite k sebi (1).

2. Odstranite razširljivi predal (2).

4.12.2 Namestitev razširljivega predala

- Namestite v obratnem vrstnem redu.

Popravilo

4.13 Zamenjava točkovne lučke LED

Posebna orodja:

Posebno orodje [00342180]
Ploščati izvijač Steblo 2,4 mm x 0,4 mm x 60 mm, v kompletu [00341820]

Vaš aparat je opremljen z osvetlitvijo LED, ki ne potrebuje vzdrževanja. To vrsto osvetlitve lahko popravi samo servisna služba ali pooblaščeno strokovno osebje!

Zahteva:

√ Aparat je odklopljen iz omrežne napetosti.
Vrata so odprta.
√ Police hladilnega dela so odstranjene.

4.13.1 Odstranjevanje točkovne lučke LED

1. Sprostite pokrovček točkovne lučke LED.

1. Odklopite modul točkovne lučke LED.

1. Odklopite električno povezavo točkovne lučke LED.

Točkovna lučka LED je odstranjena.

4.13.2 Namestitev točkovne lučke LED

▶ Namestite v obratnem vrstnem redu.
