GSN36VBFP - Zamrażarka BOSCH - Bezpłatna instrukcja obsługi

Rodzaj produktu	Zamrażarka
Marka	Bosch
Model	GSN36VBFP
Wymiary (W x S x G)	185 x 60 x 65 cm
Masa netto	75 kg
Zasilanie elektryczne	220-240 V, 50 Hz
Roczne zużycie energii	280 kWh
Klasa klimatyczna	SN-T
Poziom hałasu	42 dB
Pojemność netto	280 L
Liczba szuflad	6 szuflad
Funkcja szybkiego zamrażania	Tak
Alarm temperatury	Alarm wizualny i dźwiękowy
Alarm otwartych drzwi	Tak
Oświetlenie wewnętrzne	LED
Rodzaj rozmrażania	Ręczne
Konserwacja i czyszczenie	Czyścić miękką ściereczką i letnią wodą; nie używać ściernych środków czyszczących
Zabezpieczenie przed dziećmi	Funkcja blokady panelu sterowania
Wskaźnik naprawialności	8/10
Dostępne części zamienne	Oryginalne części Bosch (szuflady, półki, termostat, uszczelka drzwi)
Klasa energetyczna	E (dawniej A+)
Minimalna temperatura otoczenia	10 °C
Podłączenie elektryczne	Gniazdko z uziemieniem obowiązkowe

Często zadawane pytania - GSN36VBFP BOSCH

Jak uruchomić zamrażarkę Bosch GSN36VBFP?

Po rozpakowaniu pozostaw urządzenie na 2 godziny. Podłącz je do gniazdka z uziemieniem. Ustaw żądaną temperaturę za pomocą przycisków regulacji. Funkcja szybkiego zamrażania uruchomi się automatycznie przy pierwszym włączeniu.

Jaka jest idealna temperatura dla zamrażarki?

Zalecana temperatura to -18 °C. Aby szybko zamrozić, aktywuj funkcję Super Frost na 24 godziny przed dodaniem świeżej żywności.

Dlaczego moja zamrażarka wydaje dźwięk płynącej wody?

Ten dźwięk jest normalny i pochodzi od czynnika chłodniczego krążącego w obiegu. Jeśli dźwięk stanie się nienormalny, sprawdź, czy urządzenie jest wypoziomowane i nie styka się z meblami.

Co zrobić, gdy włączy się alarm dźwiękowy?

Alarm włącza się, gdy temperatura wewnętrzna jest zbyt wysoka (np. pozostawione otwarte drzwi). Naciśnij przycisk Alarm, aby go wyłączyć. Sprawdź zamknięcie drzwi i stan ładunku.

Kiedy i jak rozmrażać zamrażarkę?

Rozmrażaj, gdy warstwa szronu osiągnie 1 cm. Odłącz urządzenie, wyjmij żywność, otwórz drzwi. Umieść pojemnik pod odpływem wody. Nigdy nie używaj ostrych przedmiotów.

Jak wyczyścić wnętrze zamrażarki?

Czyść miękką ściereczką nasączoną letnią wodą i odrobiną łagodnego detergentu. Spłucz i osusz. Nie używaj ściernych środków czyszczących, rozpuszczalników ani parownic.

Jak zmniejszyć zużycie energii przez zamrażarkę?

Umieść urządzenie w chłodnym i przewiewnym miejscu, z dala od źródeł ciepła. Nie otwieraj drzwi niepotrzebnie. Poczekaj, aż żywność ostygnie przed zamrożeniem. Regularnie rozmrażaj.

Czy mogę zainstalować zamrażarkę w nieogrzewanym pomieszczeniu?

Tak, ponieważ klasa klimatyczna SN-T pozwala na użytkowanie w temperaturze od 10 °C do 43 °C. Unikaj jednak temperatur poniżej 10 °C, ponieważ temperatura przechowywania nie może być gwarantowana.

Gdzie znaleźć oryginalne części zamienne?

Części zamienne (szuflady, półki, termostat, uszczelka drzwi) są dostępne w serwisie Bosch lub na oficjalnej stronie. Do wyszukiwania użyj numeru modelu GSN36VBFP.

Co zrobić w przypadku przerwy w dostawie prądu?

Nie otwieraj drzwi. Żywność pozostaje zamrożona przez kilka godzin w zależności od ilości. Sprawdź instrukcję, aby poznać czasy przechowywania. Jeśli po powrocie zasilania włączy się alarm dźwiękowy, naciśnij przycisk Alarm.

INSTRUKCJA OBSŁUGI GSN36VBFP BOSCH

4.7 Lentynos keitimas

Reikalavimas.

Wskazówki naprawy - Zamrażarka

Informacje dotyczące dokumentu 364

1.1 Ważne informacje.... 364

1.1.1 Cel dokumentu 364

1.2 Objąśnienie symboli ostrzegawczych.... 364

1.2.1 Oznaczenie poziomów niebezpieczeństwa 364

1.2.2 Symbole ostrzegawcze 364

1.2.3 Budowa ostrzeżeń 365

1.2.4 Ogólne symbole 365

Bezpieczeństwo.... 366

2.1 Ogólne informacje dotyczące bezpieczeństwa.... 366

2.1.1 Wszystkie sprzęty gospodarstwa domowego 366

Narzędzia i pomoce techniczne 367

Naprawy 368

4.1 Wymiana uszczelki drzwiczek 368

4.1.1 Demontaż uszczelki drzwiczek 368

4.1.2 Montaż uszczelki drzwiczek 368

4.2 Wymiana uchwytu drzwiczek 371

4.2.1 Demontaż uchwytu drzwiczek 371

4.2.2 Montaż uchwytu drzwiczek 371

4.3 Wymiana uchwytu Easy Opening Handle.... 372

4.3.1 Demontaż uchwytu Easy Opening Handle 372

4.3.2 Montaż uchwytu Easy Opening Handle 372

4.4 Wymiana górnego zawiasu drzwiczek.... 373

4.4.1 Demontaż zawiasu drzwiczek 373

4.4.2 Montaż zawiasu drzwiczek 375

4.5 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem) 376

4.5.1 Demontaż zawiasu drzwiczek 377

4.5.2 Montaż zawiasu drzwiczek 378

4.6 Wymiana dolnego zawiasu drzwiczek 379

4.6.1 Wymiana dolnego zawiasu drzwiczek 379

4.6.2 Montaż dolnego zawiasu drzwiczek 380

4.7 Wymiana półki.... 381

4.7.1 Demontaż półki.... 381

4.7.2 Montaż półki 381

4.8 Wymiana pojemnika na mrożoną żywność 382

4.8.1 Demontaż pojemnika na mrożoną żywność.... 382

4.8.2 Montaż pojemnika na mrożoną żywność 382

4.9 Wymiana kostkarki do lodu 383

4.9.1 Demontaż kostkarki do lodu 383

4.9.2 Montaż kostkarki do lodu 383

4.10 Wymiana górnego oświetlenia LED.... 384

4.10.1 Demontaż oświetlenia LED 384

4.10.2 Montaż górnego oświetlenia LED 385

Informacje dotyczące dokumentu

1.1 Ważne informacje

1.1.1 Cel dokumentu

Niniejsze wskazówki naprawcze mają na celu zapewnienie użytkownikowi pomocy w samodzielnej naprawie posiadanych urządzeń w sposób zgodny z obowiązującymi przepisami w sprawie ekoprojektu (stan na 03/2021).

Zawierają one informacje na temat wymiany określonych części zamiennych oraz ostrzeżenia i informacje o zagrożeniach.

W razie pytań należy się skontaktować z naszym działem serwisowym. Odpowiedzialność za szkody ponosimy tylko pod warunkiem prawidłowego stosowania się do wskazówek naprawczych.

1.2 Objąśnienie symboli ostrzegawczych

1.2.1 Oznaczenie poziomów niebezpieczeństwa

Poziom ryzyka jest określany przy pomocy symbolu oraz wyrazu. Wyraz określa poziom ryzyka.

Symbol Znaczenie
⚠ NIEBEZPIECZEŃSTWO	Bezpośrednio zagrażające niebezpieczeństwo, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ OSTRZEŻENIE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do śmierci lub poważnych obrażeń.
⚠ WAŻNE	Prawdopodobieństwo wystąpienia niebezpieczeństwa, które przy niezachowaniu odpowiednich środków ostrożności może doprowadzić do powstania lekkich obrażeń.
UWAGA!	Ostrzeżenie dot. możliwości powstania szkody materialnej.

Tabela 1: Oznaczenie poziomów niebezpieczeństwa

1.2.2 Symbole ostrzegawcze

Symbole ostrzegawcze reprezentują graficznie źródło potencjalnego ryzyka. W poniższym dokumencie użyto następujących symboli:

Symbole ostrzegawcze Znaczenie
		Ogólne ostrzeżenie
		Niebezpieczeństwo od napięcia elektrycznego
		Ryzyko wybuchu

i Informacje dotyczące dokumentu

Symbole ostrzegawcze Znaczenie
		Ryzyko obrażeń (rozcięć)
		Ryzyko zmiażdżenia
		Ryzyko oparzenia
		Silne pole magnetyczne
		Promieniowanie nie-jonizujące

Tabela 2: Symbole ostrzegawcze

1.2.3 Budowa ostrzeżeń

Ostrzeżenia podane w dokumencie mają standardową budowę.

NIEBEZPIECZEŃSTWO

Typ i źródło ryzyka!!

Konsekwencje zignorowania.

▶ Srodki ochronne.

Kolejne ostrzeżenie wskazuje, jako źródło możliwość porażenia prądem. Wskazano czynności, które mają za zadanie ograniczenie ryzyka.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

1.2.4 Ogólne symbole

Poniższe symbole są używane w dokumentacji:

Symbol Znaczenie
		Identyfikacja specjalnej wskazówki (tekst lub grafika)
[7HTK]		Identyfikacja prostej wskazówki (tylko tekst)
[60ZH]		Identyfikacja linku do pliku wideo
[CTHT]		Identyfikacja narzędzi
[7HTB]		Identyfikacja wstępnych warunków
		Identyfikacja warunku (jeżeli)
[09Z8]		Identyfikacja rezultatu
[Start]	ldentyfikacja przycisku
[00123456]	ldentyfikacja numeru materiału
Status	ldentyfikacja wyświetlanego tekstu /	ko-munikatu (na wyświetlaczu)

Tabela 3: Ogólne symbole

Bezpieczeństwo

2.1 Ogólne informacje dotyczące bezpieczeństwa

2.1.1 Wszystkie sprzęty gospodarstwa domowego

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

■ Błędna naprawa części elektrycznych może spowodować porażenie prądem elektrycznym!
- Co najmniej 60 sekund przed przystąpieniem do pracy odłączyć urządzenie od sieci elektrycznej.
- Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

Ryzyko zranienia o ostre krawędzie!

■ Używać rękawic ochronnych.

Ryzyko zmiażdżenia podczas naprawy, obsługi lub diagnozy, ze względu na ciężkie i ruchome elementy

■ Stosować obuwie ochronne.
■ Zabezpieczyć ciężkie elementy przed upadkiem.
■ Nie dotykać ruchomych elementów podczas pracy urządzenia.

Zagrożenie dla bezpieczeństwa użytkowania i działania urządzenia!

■ Używać tylko oryginalnych części zamiennych.

Ryzyko uszkodzenia komponentów wrażliwych na wyładowania elektrostatyczne (ESD)!

■ Nie dotykać modułów, włącznie ze złączami i ścieżkami przewodzącymi.

Narzędzia i pomoce techniczne

Przeznaczenie Detale Zdjęcia
Tkanina ochronna [00342013]	60 cm x 50 cm
Wkrętak krzyżowy PH2
Torx Bit TX20 [00340865]	6,3 mm (1/4")
Śrubokręt z koń-cówką płaską	Końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]

Naprawy

4.1 Wymiana uszczelki drzwiczek

Warunek:

Drzwiczki są otwarte.

4.1.1 Demontaż uszczelki drzwiczek

1. Poluzować uszczelkę drzwiczek w rowku w prawym i lewym narożniku.

1. Wyciągnąć uszczelkę drzwiczek z rowka.

Uszczelka drzwiczek została zdemontowana.

4.1.2 Montaż uszczelki drzwiczek

	Grubość nowej uszczelki drzwiczek może się nieco różnić od grubości starej uszczelki drzwiczek. Nie ma to wpływu na jakość zamykania drzwiczek i i działanie urządzenia.
	Jeżeli urządzenie posiada regulowane zawiasy lub elementy mocujące zawiasów, można przy ich użyciu regulować sposób zamykania drzwiczek.
	Małe boczne otwory w uszczelce drzwiczek są elementami funkcyjnymi (zapewniają wentylację). Nie stanowią one wad produkcyjnych.

Naprawy

1. Skontrolować rowek uszczelki pod kątem uszkodzeń.

1. ⑨ Jeżeli rowek uszczelki jest uszkodzony.

2. Skontaktować się z serwisem.

3. Lekka deformacja uszczelki drzwiczek jest normalna i nie wpływa na jej funkcję. Zaleca się wyprostowanie uszczelki drzwiczek przed jej zamocowaniem w urządzeniu.

Ogrzać uszczelkę drzwiczek suszarką do włosów lub nadać jej żądany kształt rękami.

1. Wcisnąć narożniki uszczelki do rowka u dołu i u góry.

1. Krok po kroku wcisnąć uszczelkę do rowka na całym obwodzie.

Uszczelka drzwiczek została zamontowana.

Naprawy

4.2 Wymiana uchwytu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]
Śrubokręt z końcówką płaską Końcówka 10 mm x 1,6 mm x 200 mm

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.

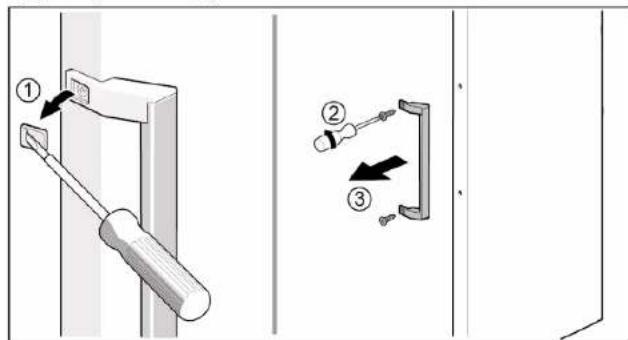

4.2.1 Demontaż uchwytu drzwiczek

1. Wykręcić dwie zaślepki gwintowane (1).
2. Wykręcić dwie śruby (2)
3. Zdjąć uchwyt drzwiczek (3).

Uchwyt drzwiczek został zdemontowany.

4.2.2 Montaż uchwytu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.3 Wymiana uchwytu Easy Opening Handle

Pomoce specjalne

Wkrętak krzyżowy PH2

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.

4.3.1 Demontaż uchwytu Easy Opening Handle

1. Zdjąć osłone uchwytu Easy Opening Handle (1).

2. Wykręcić dwie śruby (2).

Uchwyt drzwiczek Easy Opening Handle jest zdemontowany.

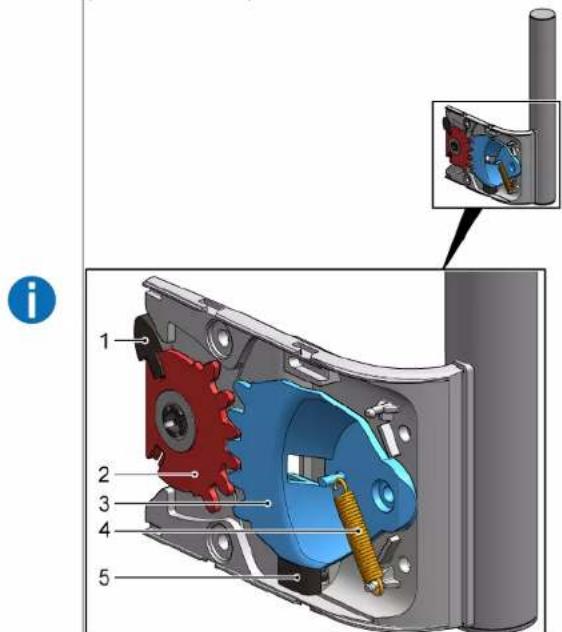

4.3.2 Montaż uchwytu Easy Opening Handle

Mechanizm uchwytu Easy Opening Handle należy przed montażem prawidłowo ustawić. Prawidłowe ustawienie popychacza (1), zębatek (2) i (3), sprężyny (4) i ogranicznika ruchu (5) dla drzwiczek zmontowanych lewostronnie jest pokazane na ilustracji.

Ustawienie elementów uchwytu Easy Opening Handle dla drzwiczek zmontowanych prawostronnie jest pokazane w dokumencie "Instrukcja montażu".

▶ Montaż w odwrotnej kolejności.

Naprawy

4.4 Wymiana górnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

OSTRZEŻENIE

Ciężkie, nieporęczne urządzenia!

Kontuzje mięśni i pleców

Czynność demontażu drzwiczek urządzenia powinna być wykonywana tylko przez wyszkolonych techników.
Przemieszczenie urządzenia wymaga udziału dwóch osób.
▶ Używać tylko odpowiednich narzędzi i sprzętu.

⚠️ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

OSTRZEŻENIE

Możliwość wyślizgnięcia się przechylonego urządzenia!

Złamania kości / zmiażdżenia

Zabezpieczyć urządzenia przed wyślizgnięciem.

⚠️ WAŻNE

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Zranienie przez spadające części

Zabezpieczyć część przed spadnięciem.

UWAGA!

Niebezpieczeństwo spadnięcia części po wykręceniu śrub!

Uszkodzenie innych części urządzenia albo pomieszczenia mieszkalnego, np. podłogi.

Zabezpieczyć część przed spadnięciem.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

4.4.1 Demontaż zawiasu drzwiczek

Naprawy

1. Polożyć urządzenie "na plecach".

1. 1. Nacisnąć osłony zawiasów górnych po obu stronach (1).

2. Przesunąć osłone zawiasu górnego (2).

3. Zdjąć osłone zawiasu górnego (3).

1. 1. Wykręcić dwie śruby (1).
2. Wyjąć zawias górny (2)

Górny zawias drzwiczek jest zdemontowany.

4.4.2 Montaż zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.5 Wymiana górnego zawiasu drzwiczek (drzwiczki z wyświetlaczem)

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.

Naprawy

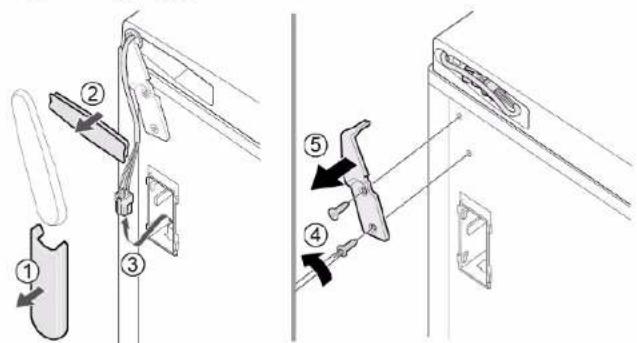

4.5.1 Demontaż zawiasu drzwiczek

1. Położyć urządzenie "na plecach".

1. 1. Nacisnąć osłony zawiasów górnych po obu stronach (1).

2. Przesunąć osłone zawiasu górnego (2).

3. Zdjąć osłone zawiasu górnego (3).

1. 1. Zdjąć pokrywę puszki kablowej (1).

2. Wyjąć osłone kabli (2).

3. Odłączyć złącze elektryczne (3).
4. Wykręcić dwie śruby (4).
5. Wyjąć zawias górny (5).

Górny zawias drzwiczek jest zdemontowany.

4.5.2 Montaż zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.6 Wymiana dolnego zawiasu drzwiczek

Pomoce specjalne

Torx Bit TX20 6,3 mm (1/4") [00340865]

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Zostały zdemontowane wewnętrzne elementy mocujące urządzenia.
Urządzenie jest położone "na plecach".

Górny zawias jest zdemontowany.→376

4.6.1 Wymiana dolnego zawiasu drzwiczek

1. Wyjąć drzwiczki.

1. 1. Odkręcić śrubę (1).

2. Obrócić zawias dolny do zewnątrz (2).

3. Wyjąć zawias dolny (3).

→ Dolny zawias jest zdemontowany.

Naprawy

4.6.2 Montaż dolnego zawiasu drzwiczek

▶ Montaż w odwrotnej kolejności.

Naprawy

4.7 Wymiana półki

Warunek:

Drzwiczki są otwarte.

4.7.1 Demontaż półki

Wyciągnąć półkę.

▶ Montaż w odwrotnej kolejności.

Naprawy

4.8 Wymiana pojemnika na mrożoną żywność

Warunek:

Drzwiczki są otwarte.

4.8.1 Demontaż pojemnika na mrożoną żywność

1. Wyciągnąć pojemnik na mrożoną żywność do końca (1).
2. Wyjąć pojemnik na mrożoną żywność (2).

Pojemnik na mrożoną żywność został wyjęty.

4.8.2 Montaż pojemnika na mrożoną żywność

▶ Montaż w odwrotnej kolejności.

Naprawy

4.9 Wymiana kostkarki do lodu

Warunek:

Drzwiczki są otwarte.

4.9.1 Demontaż kostkarki do lodu

1. Wyciągnąć półkę pojemnika na mrożoną żywność z kostkarką do lodu (1).
2. Zwolnić zaczepy (2).
3. Wyjąć kostkarkę do lodu (3).

Kostkarka do lodu jest wyjęta.

4.9.2 Montaż kostkarki do lodu

▶ Montaż w odwrotnej kolejności.

Naprawy

4.10 Wymiana górnego oświetlenia LED

Pomoce specjalne

Śrubokręt z końcówką płaską Końcówka 2,4 mm x 0,4 mm x 60 mm, w zestawie [00341820]

Urządzenie posiada bezobsługowe oświetlenie LED.

Tego rodzaju elementy oświetleniowe mogą być naprawiane wyłącznie przez serwis lub autoryzowanych techników!

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem elektrycznym wskutek kontaktu z elementami znajdującymi się pod napięciem!

Niebezpieczeństwo utraty życia wskutek porażenia prądem elektrycznym w przypadku nieprawidłowej naprawy

• Części elektryczne powinny być naprawiane przez wykwalifikowanych elektryków.
  Po naprawie należy przeprowadzić test bezpieczeństwa zgodny z przepisami normy VDE 0701 (Niemcy) lub odpowiednimi przepisami obowiązującymi w kraju użytkowania.

NIEBEZPIECZEŃSTWO

Ryzyko porażenia prądem, ze względu na elementy będące pod napięciem!

Zagrożenie życia poprzez porażenie prądem

Odlączyć urządzenie od zasilania sieciowego na 60 sekund przed rozpoczęciem naprawy.

⚠️ WAŻNE

Ostre krawędzie!

Rany cięte

Zawsze używaj rękawic ochronnych.

Warunek:

Urządzenie jest odłączone od źródła zasilania energią elektryczną.
Drzwiczki są otwarte.
Zostały zdemontowane górne wewnętrzne elementy mocujące.

4.10.1 Demontaż oświetlenia LED

1. Przesunąć oświetlenie LED w lewo.

Złącze elektryczne oświetlenia LED jest rozłączone.

1. Zwolnić zaczepy oświetlenia LED.

1. Wyjąć oświetlenie LED przez przesunięcie go do przodu.

Oświetlenie LED zostało wymontowane.

4.10.2 Montaż górnego oświetlenia LED

▶ Montaż w odwrotnej kolejności.

4.1.1 Odoberanie tesnenia dvierok 437

4.1.2 Montáž tesnenia dvierok.... 437

4.7.1 Odobratie odkładacej plochy.... 450

4.7.2 Montáž odkladacej plochy 450

4.1.1 Odoberanie tesnenia dvierok

Tesnenie dvierok je odobraté.

4.1.2 Montáž tesnenia dvierok
