GSN36VBFP - Congelatore BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Congelatore
Marca	Bosch
Modello	GSN36VBFP
Dimensioni (A x L x P)	185 x 60 x 65 cm
Peso netto	75 kg
Alimentazione elettrica	220-240 V, 50 Hz
Consumo annuale	280 kWh
Classe climatica	SN-T
Livello sonoro	42 dB
Capacità netta	280 L
Numero di cassetti	6 cassetti
Funzione congelamento rapido	Sì
Allarme di temperatura	Allarme visivo e sonoro
Allarme porta aperta	Sì
Illuminazione interna	LED
Tipo di sbrinamento	Manuale
Manutenzione e pulizia	Pulire con un panno morbido e acqua tiepida; non utilizzare detergenti abrasivi
Sicurezza bambini	Funzione blocco comandi
Indice di riparabilità	8/10
Ricambi disponibili	Ricambi originali Bosch (cassetti, ripiani, termostato, guarnizione porta)
Classe energetica	E (ex A+)
Temperatura ambiente minima	10 °C
Collegamento elettrico	Presa di terra obbligatoria

Domande frequenti - GSN36VBFP BOSCH

Come mettere in servizio il mio congelatore Bosch GSN36VBFP?

Dopo il disimballaggio, lasciare riposare l'apparecchio per 2 ore. Collegarlo a una presa di terra. Impostare la temperatura desiderata utilizzando i tasti di regolazione. Il congelamento rapido si avvia automaticamente al primo avviamento.

Qual è la temperatura ideale per il congelatore?

La temperatura consigliata è di -18 °C. Per un congelamento rapido, attivare la funzione Super Frost 24 ore prima di aggiungere alimenti freschi.

Perché il mio congelatore fa un rumore d'acqua che scorre?

Questo rumore è normale e proviene dal fluido refrigerante che circola nel circuito. Se il rumore diventa anomalo, verificare che l'apparecchio sia in piano e non a contatto con mobili.

Cosa fare se si attiva l'allarme sonoro?

L'allarme si attiva se la temperatura interna è troppo alta (ad esempio porta lasciata aperta). Premere il tasto Alarm per fermarlo. Verificare la chiusura della porta e lo stato del carico.

Quando e come sbrinare il congelatore?

Sbrinare quando lo strato di brina raggiunge 1 cm. Scollegare l'apparecchio, rimuovere gli alimenti, aprire la porta. Posizionare un contenitore sotto lo scarico dell'acqua. Non utilizzare mai oggetti taglienti.

Come pulire l'interno del congelatore?

Pulire con un panno morbido imbevuto di acqua tiepida e un po' di detergente delicato. Sciacquare e asciugare. Non utilizzare prodotti abrasivi, solventi o pulitori a vapore.

Come ridurre il consumo energetico del mio congelatore?

Posizionare l'apparecchio in un luogo fresco e ventilato, lontano da fonti di calore. Non aprire la porta inutilmente. Lasciare raffreddare gli alimenti prima di congelarli. Sbrinare regolarmente.

Posso installare il congelatore in una stanza non riscaldata?

Sì, perché la classe climatica SN-T consente un utilizzo da 10 °C a 43 °C. Evitare però temperature inferiori a 10 °C, poiché la temperatura di conservazione non potrebbe più essere garantita.

Dove trovare i ricambi originali?

I ricambi (cassetti, ripiani, termostato, guarnizione porta) sono disponibili presso il servizio post-vendita Bosch o sul sito ufficiale. Utilizzare il numero modello GSN36VBFP per la ricerca.

Cosa fare in caso di blackout?

Non aprire la porta. Gli alimenti rimangono congelati per diverse ore a seconda della quantità. Consultare il manuale per i tempi di conservazione. Se l'allarme sonoro si attiva al ritorno della corrente, premere il tasto Alarm.

MANUALE UTENTE GSN36VBFP BOSCH

▶ Extraire la tablette.

Consigli di riparazione - Congelatore

i Utilizzo del documento 275

1.1 Avvertenze importanti 275

1.1.1 Scopo 275

1.2 Spiegazione dei simboli 275

1.2.1 Livelli di pericolo 275

1.2.2 Simboli di pericolo.... 275

1.2.3 Struttura degli avvertimenti 276

1.2.4 Simboli generici 276

Sicurezza.... 277

2.1 Note generali sulla sicurezza.... 277

2.1.1 Tutti gli elettrodomestici.... 277

Strumenti e ausili.... 278

Riparazione.... 279

4.1 Sostituzione della guarnizione della porta 279

4.1.1 Smontaggio della guarnizione della porta 279

4.1.2 Montaggio della guarnizione della porta.... 279

4.2 Sostituzione della maniglia della porta 282

4.2.1 Smontaggio della maniglia della porta 282

4.2.2 Montaggio della maniglia della porta 282

4.3 Sostituzione della easy opening handle 283

4.3.1 Smontaggio della easy opening handle 283

4.3.2 Montaggio della easy opening handle.... 283

4.4 Sostituzione della cerniera superiore della porta.... 284

4.4.1 Smontaggio della cerniera della porta.... 284

4.4.2 Montaggio della cerniera della porta.... 286

4.5 Sostituzione della cerniera superiore della porta (porta con display) 287

4.5.1 Smontaggio della cerniera della porta.... 288

4.5.2 Montaggio della cerniera della porta.... 289

4.6 Sostituzione della cerniera inferiore della porta.... 290

4.6.1 Sostituzione della cerniera inferiore della porta 290

4.6.2 Montaggio della cerniera inferiore della porta.... 291

4.7 Sostituzione del ripiano.... 292

4.7.1 Smontaggio del ripiano.... 292

4.7.2 Montaggio del ripiano 292

4.8 Sostituzione del cassetto surgelati 293

4.8.1 Rimozione del cassetto surgelati 293

4.8.2 Inserimento del cassetto surgelati.... 293

4.9 Sostituzione del fabbricatore di ghiaccio.... 294

4.9.1 Smontaggio del fabbricatore di ghiaccio.... 294

4.9.2 Montaggio del fabbricatore di ghiaccio 294

4.10 Sostituzione della luce a LED superiore.... 295

4.10.1 Smontaggio della luce a LED 295

4.10.2 Montaggio della luce a LED superiore.... 296

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magneti-ci
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Cacciavite Phillips (a croce) PH2
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Cacciavite a taglio Lama	2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. If Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3. Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guamizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

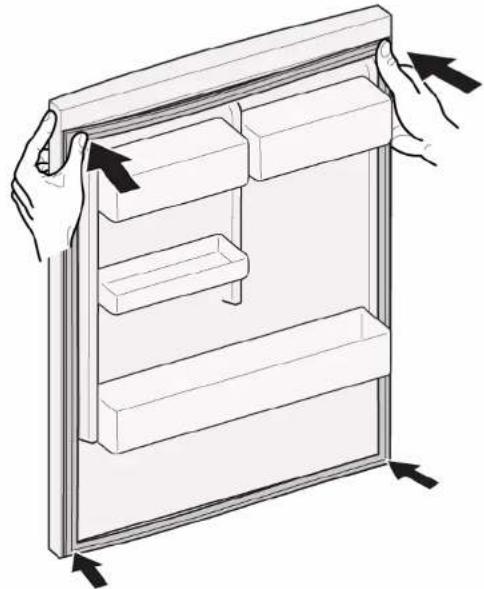

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guamizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della maniglia della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.

4.2.1 Smontaggio della maniglia della porta

1. Togliere i due tappi delle viti (1).
2. Svitare le due viti (2).
3. Smontare la maniglia della porta (3).

La maniglia della porta è rimossa.

4.2.2 Montaggio della maniglia della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della easy opening handle

Attrezzi speciali:

Cacciavite Phillips (a croce) PH2

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.

4.3.1 Smontaggio della easy opening handle

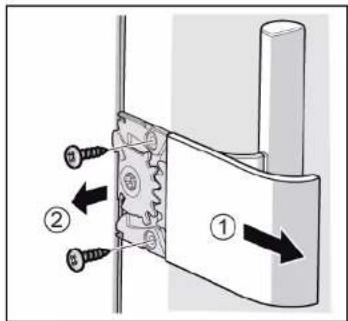

1. Togliere la copertura della easy opening handle (1).
2. Svitare le due viti (2).

La easy opening handle è rimossa.

4.3.2 Montaggio della easy opening handle

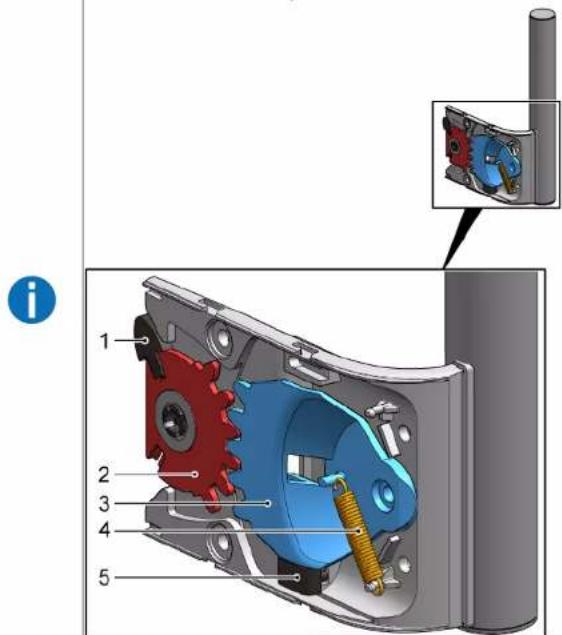

Il meccanismo della easy opening handle deve essere regolato correttamente prima del montaggio. La disposizione corretta dell'asta di spinta (1), dei quadranti dentati (2) e (3), della molla (4) e del finecorsa (5) per il montaggio della porta sul lato sinistro è mostrata nella figura.

La disposizione dei sottocomponenti della easy opening handle per il montaggio della porta a destra è descritto nel documento "Istruzioni di installazione".

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione della cerniera superiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

4.4.1 Smontaggio della cerniera della porta

Riparazione

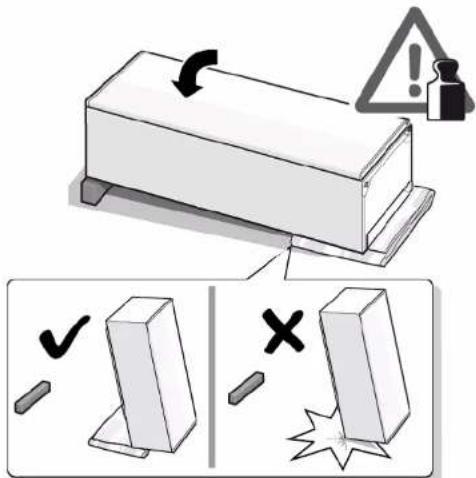

1. Coricare l'apparecchio sul retro.

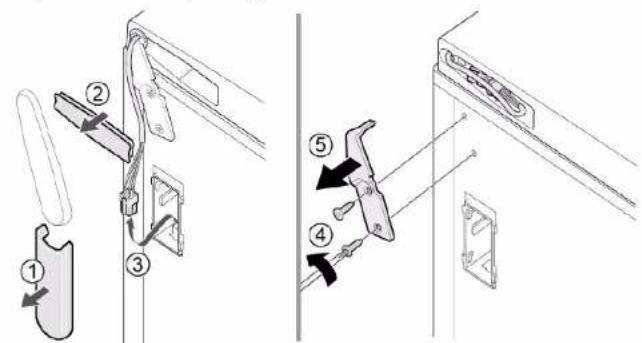

1. 1. Premere la copertura della cerniera superiore su entrambi i lati (1).

2. Tirare la copertura della cerniera superiore verso l'esterno (2).

3. Togliere la copertura della cemiera superiore (3).

1. 1. Svitare le due viti (1).

2. Togliere la cerniera superiore (2).

→ La cerniera superiore della porta è rimossa.

4.4.2 Montaggio della cerniera della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione della cerniera superiore della porta (porta con display)

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

Riparazione

4.5.1 Smontaggio della cerniera della porta

1. Coricare l'apparecchio sul retro.

1. 1. Premere la copertura della cerniera superiore su entrambi i lati (1).

2. Tirare la copertura della cerniera superiore verso l'esterno (2).

3. Togliere la copertura della cerniera superiore (3).

1. 1. Togliere il coperchio del cavo (1).

2. Togliere la protezione del cavo (2).

3. Staccare il collegamento elettrico (3).
4. Svitare le due viti (4)
5. Togliere la cerniera superiore (5).

→ La cerniera superiore della porta è rimossa.

4.5.2 Montaggio della cerniera della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione della cerniera inferiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
L'apparecchio è coricato sul retro.

La cemiera superiore è rimossa.→287

4.6.1 Sostituzione della cerniera inferiore della porta

1. Smontare la porta.

→ La cerniera inferiore è rimossa.

Riparazione

4.6.2 Montaggio della cerniera inferiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.7.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.7.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del cassetto surgelati

Prerequisiti:

La porta è aperta.

4.8.1 Rimozione del cassetto surgelati

1. Estrarre completamente il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimosso.

4.8.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del fabbricatore di ghiaccio

Prerequisiti:

La porta è aperta.

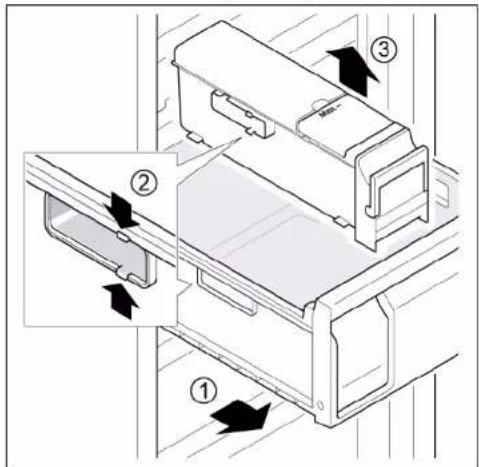

4.9.1 Smontaggio del fabbricatore di ghiaccio

1. Estrarre il cassetto surgelati con il fabbricatore di ghiaccio (1).
2. Sbloccare i fermi (2).
3. Rimuovere il fabbricatore di ghiaccio (3).

Il fabbricatore di ghiaccio è rimosso.

4.9.2 Montaggio del fabbricatore di ghiaccio

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Sostituzione della luce a LED superiore

Attrezzi speciali:

Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza tecnica o da tecnici autorizzati!

Prerequisiti:

√ L'apparecchio è scollegato dalla rete elettrica.
√ La porta è aperta.
√ Gli accessori interni superiori sono stati rimossi.

4.10.1 Smontaggio della luce a LED

1. Spostare la luce a LED sul lato sinistro.

Il collegamento elettrico della luce a LED è scollegato.

1. Sbloccare i fermi della luce a LED.

1. Togliere la luce a LED spostandola in avanti.

→ La luce LED è rimossa.

4.10.2 Montaggio della luce a LED superiore

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 411

Siguranța....412

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța

1. Lučko LED premaknite v levo.
