MANUAL DE UTILIZARE GSN36VIFP BOSCH

Indicii pentru reparații - Congelator

i Referitor la acest document.... 410

1.1 Informatii importante 410
1.1.1 Aplicabilitatea 410

1.2 Explicatia simbolurilor 410

1.2.1 Nivelurile de pericol.... 410

1.2.2 Simbolurile de pericol 410

1.2.3 Structura avertismentelor....411

2.1 Instructiuni generale de sigurantă.... 412

2.1.1 Toate aparatele electrocasnice 412

Instrumente și materiale utile.... 413

Repararea....414

4.1 Înlocuirea garniturii uşii 414

4.1.1 Demontarea garniturii uşii.... 414

4.1.2 Montarea garniturii uşii 414

4.2 Înlocuirea mânerului uşii 417

4.2.1 Demontarea mânerului uşii 417

4.2.2 Montarea mânerului uşii 417

4.3 Înlocuirea easy opening handle 418

4.3.1 Demontarea easy opening handle 418

4.3.2 Montarea easy opening handle 418

4.4 Înlocuirea balamalei de sus a uşii 419

4.4.1 Demontarea balamalei uşii 419

4.4.2 Montarea balamalei uşii.... 421

4.5 Înlocuirea balamalei de sus a uşii (uşā cu afişaj) 422

4.5.1 Demontarea balamalei uşii 423

4.5.2 Montarea balamalei uşii 424

4.6 Înlocuirea balamalei de jos a uşii 425

4.6.1 Înlocuirea balamalei de jos a uşii.... 425

4.6.2 Montarea balamalei de jos a uşii.... 426

4.7 Repozitionarea raftului 427

4.7.1 Demontarea raftului.... 427

4.7.2 Montarea raftului.... 427

4.8 Repoziționarea containerului pentru alimente înghețate.... 428

4.8.1 Demontarea containerului pentru alimente înghețate 428

4.8.2 Montarea containerului pentru alimente înghețate 428

4.9 Repozitionarea recipientului pentru cuburi de gheata 429

4.9.1 Demontarea recipientului pentru cuburi de gheata.... 429

4.9.2 Montarea recipientului pentru cuburi de gheata 429

4.10 Înlocuirea lâmpii LED de sus.... 430

4.10.1 Demontarea lâmpii LED 430

4.10.2 Montarea lämpi LED de sus 431

i Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea contin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertismente și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul relații clienti. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cu-vântul de avertizare indică gravitatea pericolului.

Nivelul de alertă Semnificatie
⚠ PERICOL	Nerespectarea mesajului de avertizare va provoca accidente grave sau decesul.
⚠ AVERTISMENT	Nerespectarea mesajului de avertizare ar putea provoca accidente grave sau decesul.
⚠ ATENTIONARE	Nerespectarea mesajului de avertizare ar putea provoca accidente ușoare.
ATENTIE!	Nerespectarea mesajului de avertizare ar putea provoca daune asupra proprietății.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
	Mesaj de avertizare general
	Pericol din cauza tensiunii electrice
	Pericol de explozie
	Pericol de tăiere
	Pericol de zdrobire

i Referitor la acest document

Simbol de pericol Semnificatie
		Pericol din cauza suprafetelor fierbinti
		Pericol din cauza câmpului magnetic puternic
		Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertismentelor

Avertismentele din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos:

Simbol general Semnificație
	Identificarea unei recomandări speciale(text și/sau grafică)
	Identificarea unei recomandări simple(numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip instructiv
	Identificarea sculelor necesare
	Identificarea condiților preliminare necesare
	Identificarea unei stări (dacă..., apoi...)
	Identificarea unui rezultat
Pomire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui număr de serie
Stare Identificarea unui text/unei ferestre afișate(pe ecranul aparatului)

2.1 Instructiuni generale de siguranță

2.1.1 Toate aparatele electrocasnice

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparatie, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

■ Purtati mănuși de protectie.

Pericol de zdrobire în timpul lucrărilor de reparație, întreținere, depanare și service, din cauza componentelor grele și mobile

■ Purtati încăltăminte de protectie.
■ Fixați componentele grele împotriva căderii.
■ Nu vă sprijiniti cu pârti ale corpului de componentele mobile.

Pericol pentru siguranța/functionarea aparatului!

■ Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)!

- Nu atingeti modulele, inclusiv conexiunile și căile conductorilor.

Instrumente și materiale utile

Desemnare Detalii Imagini
Material textil de protecție [00342013]	60 cm x 50 cm
Şurubelniță Phillips PH2
Cap torx TX20 [00340865]	6,3 mm (1/4")
Şurubelniță plată Lamă de 2,4 mm x 0,4 mm x 60 mm, în kitul [00341820]

Repararea

4.1 Înlocuirea garniturii uşii

Cerință:

Uşa este deschisă.

4.1.1 Demontarea garniturii uşii

1. Îndepăratați garnitura ușii din canelura colțurilor din dreapta și stânga.

1. Demontați garnitura ușii din canelură.

Garnitura uşii este demontată.

4.1.2 Montarea garniturii uşii

	Grosimea garniturii noi a ușii poate fi ușor diferită față de grosimea garniturii vechi a ușii. Acest lucru nu va afecta comportamentul de închidere și funcționarea pe termen lung.
	Dacă aparatul dumneavoastră are balamale reglabile sau accesorii pentru balamale, puteți optimiza comportamentul de închidere în consecință.
	Orificiile de mici dimensiuni practicate în garnitura ușii au rol funcțional (sunt necesare pentru ventilație). Ele nu sunt defecte ale produsului.

Repararea

1. Verificați canelura pentru montarea garniturii și asigurati-vă că nu prezintă defecte.

1. Dacă canelura pentru montarea garniturii prezintă defecte, este deteriorată.
2. Contactați departamentul de service pentru clienti.

3.

O deformare ușoară a garniturii ușii este normală și nu afectează funcționarea acesteia. Se recomandă să îndreptați garnitura ușii îna- inte de a o introduce în aparat.

Încălziți garnitura ușii cu un uscător de păr sau cu apă fierbinte și remodelați-o cu mâna.

1. Împingeti colțurile de sus și de jos ale garniturii în canelură.

1. Apăsați întreaga garnitură în canelură, pas cu pas.

Garnitura uşii este montată.

Repararea

4.2 Înlocuirea mânerului uşii

Scule speciale:

Şurubelnită plată Lamă de 10 mm x 1,6 mm x 200 mm

Cerintă:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.

4.2.1 Demontarea mânerului uşii

1. Demontați două capace de şuruburi (1).
2. Deşurubați două şuruburi (2).
3. Demontați mânerul uşii (3).

Mânerul uşii este demontat.

4.2.2 Montarea mânerului uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.3 Înlocuirea easy opening handle

Scule speciale:

Şurubelniţă Phillips PH2
Cerință:
√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisă.

4.3.1 Demontarea easy opening handle

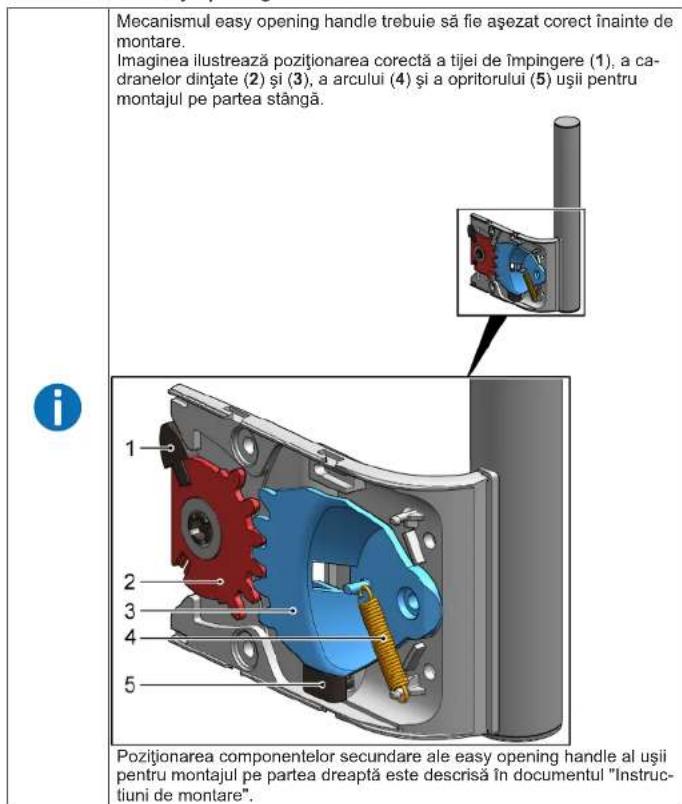

▶ 1. Scoateti easy opening handle (1).
2. Deşurubați două şuruburi (2).

Easy opening handle este demontat.

4.3.2 Montarea easy opening handle

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.4 Înlocuirea balamalei de sus a uşii

Scule speciale:

Cap torx TX20 6,3 mm (1/4") [00340865]

AVERTISMENT

Aparate grele, masive!

Accidentarea spatelui și leziuni musculare

▶ Operatia de demontare a uşii aparatului trebuie efectuată numai

de specialiști instruți.
▶ Pentru deplasarea aparatului sunt necesare două persoane.
Utilizați numai instrumente și echipamente adecvate.

ATENTIONARE

Marginea ascuțite!

Rânire prin täiere

▶ Purtați mănuși de protectie.

AVERTISMENT

Alunecarea aparatelor înclinate!

Fracturi/zdrobiri

Fixați aparatele împotriva alunecării.

ATENTIONARE

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi-

te!

Accidente din cauza pieselor care cad.

Fixati componenta împotriva căderii.

ATENTIE!

Pericol din cauza pieselor care cad pentru că șuruburile sunt slăbi-

te!

Deteriorarea altor piese ale aparatului sau a casei clientului, de exemplu,

partea de jos.

- Fixați componenta împotriva căderii.

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

4.4.1 Demontarea balamalei uşii

Repararea

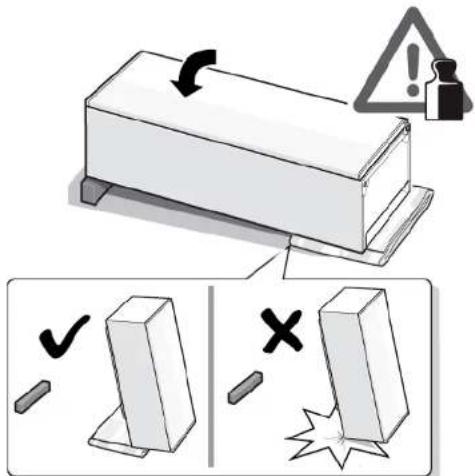

1. Asezați aparatul pe spate.

1. 1. Apăsați capacul balamalei de sus pe ambele părți laterale (1).

2. Indepârtați capacul balamalei de sus (2).

3. Demontați capacul balamalei de sus (3).

1. 1. Deşurubați două şuruburi (1).

2. Demontați balamaua de sus (2).

Balamaua de sus și este demontată.

4.4.2 Montarea balamalei uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.5 Înlocuirea balamalei de sus a uşii (uşă cu afişaj)

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

Repararea

4.5.1 Demontarea balamalei uşii

1. Asezați aparatul pe spate.

1. 1. Apăsați capacul balamalei de sus pe ambele părți laterale (1).

2. Indepărtati capacul balamalei de sus (2).

3. Demontați capacul balamalei de sus (3).


1. 1. Demontați capacul cutiei de cabluri (1).
2. Demontați protecția cablurilor (2).
3. Deconectați conexiunea electrică (3).
4. Deşurubați două şuruburi (4).
5. Demontați balamaua de sus (5).

Balamaua de sus și este demontată.

4.5.2 Montarea balamalei uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.6 Înlocuirea balamalei de jos a uşii

Scule speciale:

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
√ Fitingurile interioare ale aparatului sunt demontate.

√ Aparatul este aşezat pe spate.
Balamaua de sus este demontată.→422

4.6.1 Înlocuirea balamalei de jos a uşii

1. Demontați ușa.

1. 1. Deşurubați şurubul (1).
2. Rotiti și scoateți balamaua de sus (2).
3. Demontați balamaua de jos (3).

Balamaua de jos este demontată.

Repararea

4.6.2 Montarea balamalei de jos a uşii

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.7 Repoziționarea raftului

Cerință:

Uşa este deschisă.

4.7.1 Demontarea raftului

▶ Scoateți raftul.

Raftul este demontat.

4.7.2 Montarea raftului

- Montați urmând procedura de demontare în ordine inversă.

Repararea

4.8 Repoziționarea containerului pentru alimente înghețate

Cerință:

Uşa este deschisă.

4.8.1 Demontarea containerului pentru alimente înghețate

1. Extrageți complet containerul pentru alimente înghețate (1).
2. Scoateți containerul pentru alimente înghețate (2).

Containerul pentru alimente înghețate este demontat.

4.8.2 Montarea containerului pentru alimente înghețate

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.9 Repoziționarea recipientului pentru cuburi de gheata

Cerință:

Uşa este deschisă.

4.9.1 Demontarea recipientului pentru cuburi de gheata

1. Extrageți containerul pentru alimente înghețate cu recipientul pentru cuburi de gheată (1).
2. Decuplați cârligele (2).
3. Demontați recipientul pentru cuburi de gheata (3).

• Recipientul pentru cuburi de gheata este demontat.

4.9.2 Montarea recipientului pentru cuburi de gheata

Montați urmând procedura de demontare în ordine inversă.

Repararea

4.10 Înlocuirea lămpii LED de sus

Scule speciale:

Şurubelnită plată Lamă de 2,4 mm x 0,4 mm x 60 mm, in kitul [00341820]

Aparatul dumneavoastră este echipat cu o lampă LED care nu necesită întreținere. Aceste lâmpi pot fi înlocuite numai de către departamentul de service pentru clienti sau de către tehnicieni autorizați!

Cerință:

√ Aparatul este deconectat de la sursa de energie electrică.
Uşa este deschisā.
√ Fitingurile interioare din partea de sus sunt demontate.

4.10.1 Demontarea lămpii LED

1. Deplasati lampa LED spre stânga.

Conexiunea electrică a lâmpii LED este deconectată.

1. Decuplați cârligele lămpii LED.

1. Demontați lampa LED deplasând-o în față.

Lampa LED este demontată.

4.10.2 Montarea lämpii LED de sus

Montați urmând procedura de demontare în ordine inversă.
