GSN36VIFP - Gefrierschrank BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Gefrierschrank (Standgerät)
Marke	Bosch
Modell	GSN36VIFP
Abmessungen (H × B × T)	Ca. 180 cm × 60 cm × 65 cm
Gewicht	Ca. 70 kg
Stromversorgung	220-240 V, 50/60 Hz
Innenbeleuchtung	LED, austauschbar
Eisbereitung	Ja, mit Behälter und herausnehmbarem Eisbereiter
Schnellgefrierfunktion	Nicht angegeben
Türdichtung	Austauschbar, mit Nut
Türgriff	Austauschbar, Schraubbefestigung
Scharniere	Austauschbar, verstellbar
Innenablagen	Austauschbar
Gefrierkorb	Herausnehmbar und austauschbar
Pflege und Reinigung	Mit einem feuchten Tuch und mildem Reinigungsmittel reinigen
Sicherheit	Vor jeder Reparatur vom Netz trennen, Schutzhandschuhe tragen
Ersatzteile verfügbar	Dichtungen, Griffe, Scharniere, Ablagen, Körbe, Eisbereiter, LED-Beleuchtung
Reparierbarkeit	Vom Verbraucher reparierbar für die aufgeführten Teile
Bedienungsanleitung	Als PDF verfügbar, 543 Seiten

Häufig gestellte Fragen - GSN36VIFP BOSCH

Wie ersetze ich die Türdichtung des Gefrierschranks Bosch GSN36VIFP?

Um die Türdichtung zu ersetzen, öffnen Sie die Tür und ziehen Sie die alte Dichtung aus der Nut in den Ecken heraus. Erwärmen Sie dann die neue Dichtung leicht, um sie zu formen, und drücken Sie sie nach und nach in die Nut, beginnend an den Ecken. Stellen Sie sicher, dass die Nut nicht beschädigt ist.

Wie wechsle ich den Türgriff?

Trennen Sie zunächst das Gerät vom Netz und öffnen Sie die Tür. Entfernen Sie die Schraubenkappen, lösen Sie die beiden Schrauben mit einem Torx TX20-Bit und nehmen Sie den Griff ab. Der Zusammenbau erfolgt in umgekehrter Reihenfolge.

Kann ich die LED-Beleuchtung selbst reparieren?

Die LED-Beleuchtung gilt als wartungsfrei. Der Austausch muss vom Kundendienst oder einem autorisierten Techniker durchgeführt werden. Die Anleitung beschreibt jedoch die Ausbauverfahren, falls Sie dafür qualifiziert sind.

Wie tauen Sie meinen Gefrierschrank GSN36VIFP ab?

Die Anleitung erwähnt kein spezifisches Abtauverfahren. Im Allgemeinen wird empfohlen, das Gerät vom Netz zu trennen, die Lebensmittel zu entnehmen und die Tür offen zu lassen, damit das Eis schmilzt. Lesen Sie das vollständige Handbuch für weitere Details.

Welche Sicherheitsvorkehrungen sind vor einer Reparatur zu treffen?

Trennen Sie das Gerät vor dem Eingriff immer für mindestens 60 Sekunden vom Stromnetz. Tragen Sie Schnittschutzhandschuhe und Sicherheitsschuhe für schwere Teile. Verwenden Sie nur Original-Ersatzteile.

Wo finde ich die vollständige Anleitung für den Bosch GSN36VIFP?

Die vollständige Anleitung mit 543 Seiten ist kostenlos als PDF auf der Website notice-facile.com herunterladbar. Sie können auch eine Übersetzung in Ihrer Sprache anfordern.

Wie ersetze ich den Gefrierkorb?

Öffnen Sie die Tür, ziehen Sie den Korb vollständig heraus und entnehmen Sie ihn. Der neue Korb wird in umgekehrter Reihenfolge installiert. Es ist kein Werkzeug erforderlich.

Kann ich die Scharniere einstellen, wenn die Tür nicht richtig schließt?

Die oberen und unteren Scharniere sind verstellbar. Sie können die Scharniere bei Bedarf ersetzen. Die Anleitung beschreibt den vollständigen Austausch mit einem Torx TX20-Bit.

Wie reinige ich das Innere des Gefrierschranks?

Trennen Sie das Gerät vom Netz, entnehmen Sie die Lebensmittel und Ablagen. Reinigen Sie mit einem feuchten Tuch und einem milden Reinigungsmittel. Trocknen Sie gründlich ab, bevor Sie es wieder in Betrieb nehmen.

Wo kann ich Ersatzteile für dieses Modell kaufen?

Original Bosch-Ersatzteile können beim Kundendienst oder autorisierten Händlern bestellt werden. Die Anleitung enthält die Teile-Referenznummern (z. B. [00342013] für das Schutzgewebe).

BEDIENUNGSANLEITUNG GSN36VIFP BOSCH

2021-03-11_9001631451 Auteursrecht BSH Hausgeräte GmbH Blz. 102 van 543

2021-03-11_9001631451 Auteursrecht BSH Hausgeräte GmbH Blz. 108 van 543

4.10.2 LED-bovenlicht installeren

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Page 117 of 543

Reparatur Hinweise - Gefrierschrank

Zu diesem Dokument...... 206

1.1 Wichtige Hinweise: 206

1.1.1 Zweck 206

1.2 Zeichenerklärung.... 206

1.2.1 Gefahrenstufen.... 206

1.2.2 Gefahrensymbole 206

1.2.3 Struktur der Warnhinweise.... 207

1.2.4 Allgemeine Symbole 207

Sicherheit......208

2.1 Allgemeine Sicherheitshinweise 208

2.1.1 Alle Hausgeräte 208

Werkzeuge und Hilfsmittel.... 209

Instandsetzen 210

4.1 Austauschen der Türdichtung.... 210

4.1.1 Ausbauen der Türdichtung.... 210

4.1.2 Einbauen der Türdichtung 210

4.2 Austauschen des Türgriffs.... 213

4.2.1 Ausbauen des Türgriffs 213

4.2.2 Einbauen des Türgriffs 213

4.3 Austauschen des Griffs zum bequemen Öffnen 214

4.3.1 Ausbauen des Griffs zum bequemen Öffnen.... 214

4.3.2 Einbauen des Griffs zum bequemen Öffnen.... 214

4.4 Austauschen des oberen Türscharniers 215

4.4.1 Ausbauen des Türscharniers 215

4.4.2 Einbauen des Türscharniers 217

4.5 Austauschen des oberen Türscharniers (Tür mit Anzeige) 218

4.5.1 Ausbauen des Türscharniers 219

4.5.2 Einbauen des Türscharniers 220

4.6 Austauschen des unteren Türscharniers 221

4.6.1 Austauschen des unteren Türscharniers.... 221

4.6.2 Einbauen des unteren Türscharniers.... 222

4.7 Austauschen der Ablage 223

4.7.1 Ausbauen der Ablage 223

4.7.2 Einbauen der Ablage 223

4.8 Austauschen des Gefriergutbehälters.... 224

4.8.1 Ausbauen des Gefriergutbehälters 224

4.8.2 Einbauen des Gefriergutbehälters 224

4.9 Austauschen des Eisbereiters.... 225

4.9.1 Ausbauen des Eisbereiters 225

4.9.2 Einbauen des Eisbereiters 225

4.10 Austauschen des LED-Oberlichts.... 226

4.10.1 Ausbauen der LED-Beleuchtung 226

4.10.2 Einbauen des LED-Oberlichts 227

Zu diesem Dokument

1.1 Wichtige Hinweise:

1.1.1 Zweck

Diese Reparaturhinweise dienen zur Unterstützung des Kunden bei der selbständigen Gerätereparatur gemäß der entsprechenden Ökodesign-Richtlinie (ab 03/2021). Sie enthalten Informationen zum Austausch bestimmter Ersatzteile sowie Warn- und Gefahrenhinweise.

Bitte wenden Sie sich in Zweifelsfällen an unseren Kundendienst. Bei nicht ordnungsgemäßer Befolgung der Reparaturhinweise ist die Schadenshaftung ausgeschlossen.

1.2 Zeichenerklärung

1.2.1 Gefahrenstufen

Die Gefahrenstufen bestehen aus einem Symbol und einem Signalwort. Das Signalwort kennzeichnet die Schwere der Gefahr.

Gefahrenstufe Bedeutung
GEFAHR	Nichtbeachtung des Warnhinweises führt zu Tod oder schweren Verletzungen.
WARNUNG	Nichtbeachtung des Warnhinweises kann zu Tod oder schweren Verletzungen führen.
VORSICHT	Nichtbeachtung des Warnhinweises kann zu leichten Verletzungen führen.
ACHTUNG	Nichtbeachtung des Warnhinweises kann zu Sachschäden führen.

Tabelle 1: Gefahrenstufen

1.2.2 Gefahrensymbole

Gefahrensymbole sind sinnbildliche Darstellungen, die einen Hinweis auf die Art der Gefahr geben.
In diesem Dokument werden folgende Gefahrensymbole verwendet:

Gefahrensymbol Bedeutung
		Allgemeiner Warnhinweis
		Gefahr durch elektrische Spannung
		Gefahr durch Explosion
		Gefahr von Schnittverletzungen
		Gefahr von Quetschverletzungen

Zu diesem Dokument

Gefahrensymbol Bedeutung
		Gefahr durch heiße Oberflächen
		Gefahr durch starkes Magnetfeld
		Gefahr durch nicht ionisierende Strahlung

Tabelle 2: Gefahrensymbole

1.2.3 Struktur der Warnhinweise

Warnhinweise haben in diesem Dokument ein einheitliches Aussehen und eine einheitliche Struktur.

Art und Quelle der Gefahr!

Mögliche Folgen bei Nichtbeachtung der Gefahr / des Warnhinweises. ▶ Maßnahmen und Verbote zur Vermeidung der Gefahr.

Das folgende Beispiel zeigt einen Warnhinweis, der vor Stromschlaggefahr durch spannungsführende Teile warnt. Die Maßnahme zur Vermeidung der Gefahr wird genannt.

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

1.2.4 Allgemeine Symbole

In diesem Dokument werden folgende allgemeine Symbole verwendet:

Allg. Symbol Bedeutung
	Kennzeichnung eines besonderen (Text und/oder Grafik) Tipps
	Kennzeichnung eines einfachen (nur Text) Tipps

Allg. Symbol Bedeutung
	Kennzeichnung eines Links zu einer Videoanleitung
	Kennzeichnung erforderlicher Werkzeuge
	Kennzeichnung erforderlicher Voraussetzungen
	Kennzeichnung einer Bedingung (Wenn ..., dann ...)
	Kennzeichnung eines Ergebnisses
Start Kennzeichnung einer Taste oder Schaltfläche
[00123456] Kennzeichnung einer Materialnummer
Status Kennzeichnung eines angezeigten Textes / Fensters (im Gerätedisplay)

Tabelle 3: Allgemeine Symbole

Sicherheit

2.1 Allgemeine Sicherheitshinweise

2.1.1 Alle Hausgeräte

Stromschlaggefahr durch spannungsführende Teile!

• Wenn elektrische Komponenten fehlerhaft repariert werden, besteht Stromschlaggefahr!
  Das Gerät mindestens 60 Sekunden vor Beginn der Arbeiten vom Netz trennen.
• Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länder-spezifischen Vorschriften durchgeführt werden.

Verletzungsgefahr durch scharfe Kanten!

■ Schutzhandschuhe tragen.

Quetschgefahr während Reparatur-, Wartungs-, Fehlersuche- und Servicearbeiten durch schwere sich bewegende Bauteile

■ Schutzhandschuhe tragen.
■ Schwere Bauteile gegen Herabfallen sichern.
■ Körperteile nicht in sich bewegende Bauteile stecken.

Gefährdung der Gerätesicherheit/-funktion!

■ Ausschließlich Originalersatzteile verwenden.

Gefahr der Beschädigung elektrostatisch gefährdeter Bauteile (elektrostatische Entladungen)!

■ Die Module, einschließlich ihrer Anschlüsse und Leiterbahnen, keinesfalls berühren.

Werkzeuge und Hilfsmittel

Bezeichnung Details Bilder
Schulztuch[00342013]	60 cm x 50 cm
SchraubendreherPhillips PH2
Torx-Bit TX20[00340865]	6,3 mm (1/4")
Schlitzschrauben-dreher	Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Instandsetzen

4.1 Austauschen der Türdichtung

Voraussetzung:

Die Tür ist offen.

4.1.1 Ausbauen der Türdichtung

1. Die Türdichtung aus der Kerbe in der rechten und linken Ecke lösen.

1. Die Türdichtung aus der Kerbe herausziehen.

Die Türdichtung ist entfernt.

4.1.2 Einbauen der Türdichtung

	Die Dicke neuer Türdichtungen kann geringfügig von der Dicke alter Türdichtungen abweichen. Dies hat auf das Schließverhalten und die langfristige Funktion keinen Einfluss.
	Wenn das Gerät mit einstellbaren Scharnieren oder Scharnierbefestigungen ausgestattet ist, kann das Schließverhalten anschließend optimiert werden.
	Die kleinen seitlichen Löcher in der Türdichtung haben eine wichtige Funktion (für Lüftung erforderlich). Es handelt sich hierbei nicht um Produktionsfehler.

Instandsetzen

1. Die Dichtungskerbe auf Beschädigungen überprüfen.

1. ⑨ Wenn die Dichtungskerbe beschädigt ist: - Den Kundendienst kontaktieren.

3.

Leichte Deformationen der Türdichtung sind normal und beeinträchtigen nicht die Funktion. Es wird empfohlen, die Türdichtung vor dem Einsetzen in das Gerät zu begradigen.

Die Türdichtung mit einem Haartrockner oder mit heißem Wasser erwärmen und von Hand in die richtige Form bringen.

1. Die Dichtungsecken oben und unten in die Kerbe drücken.

1. Die gesamte Dichtung Stück für Stück in die Kerbe drücken.

Die Türdichtung ist eingebaut.

Instandsetzen

4.2 Austauschen des Türgriffs

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Schlitzschraubendreher Klinge 10 mm x 1,6 mm x 200 mm

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.

4.2.1 Ausbauen des Türgriffs

1. Die beiden Schraubkappen entfernen (1).
2. Die beiden Schrauben herausschrauben (2).
3. Den Türgriff entfernen (3).

Der Türgriff ist entfernt.

4.2.2 Einbauen des Türgriffs

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.3 Austauschen des Griffs zum bequemen Öffnen

Spezielle Hilfsmittel:

Schraubendreher Phillips PH2

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.

4.3.1 Ausbauen des Griffs zum bequemen Öffnen

1. Die Abdeckung des Griffs zum bequemen Öffnen entfernen (1).

2. Zwei Schrauben (2) herausschrauben.

Der Griff zum bequemen Öffnen ist entfernt.

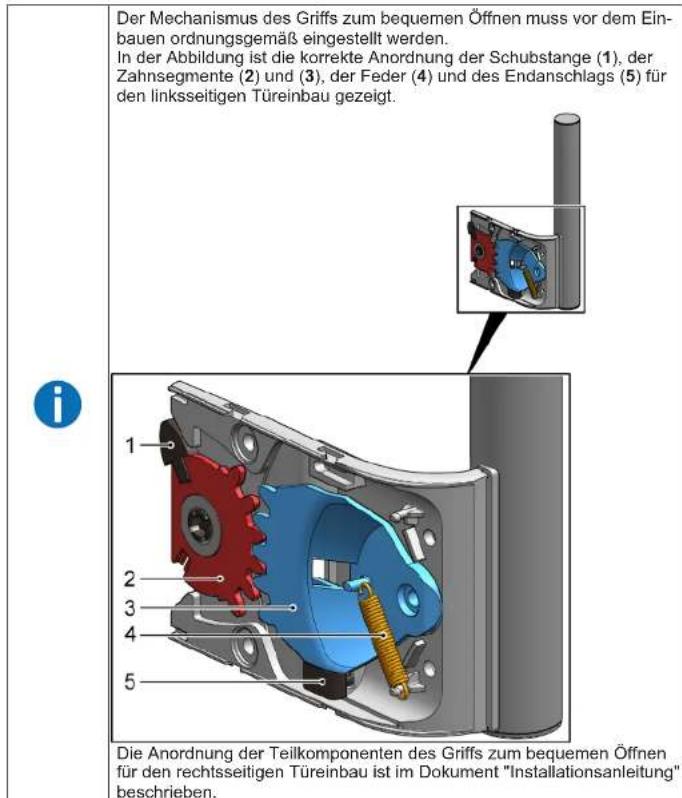

4.3.2 Einbauen des Griffs zum bequemen Öffnen

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.4 Austauschen des oberen Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNING

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten
durchgeführt werden.
Zum Bewegen des Geräts sind zwei Personen erforderlich.
▶ Nur geeignete Werkzeuge und Vorrichtungen verwenden.

⚠ VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

! WARNING

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen
▶ Gerät gegen Wegrutschen sichern.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

▶ Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen

im Haushalt des Kunden, z. B. des Bodens.

▶ Die Komponenten gegen Herunterfallen sichern.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.

4.4.1 Ausbauen des Türscharniers

Instandsetzen

1. Das Gerät auf die Rückseite legen.

1. 1. Auf beide Seiten der oberen Scharnierabdeckung Druck ausüben (1).

2. Die obere Scharnierabdeckung abziehen (2).

3. Die obere Scharnierabdeckung entfernen (3).

1. 1. Die beiden Schrauben herausschrauben (1).
2. Das obere Scharnier entfernen (2).

Das obere Türscharnier ist entfernt.

4.4.2 Einbauen des Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.5 Austauschen des oberen Türscharniers (Tür mit Anzeige)

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

WARNING

Schwere, unhandliche Geräte!

Rücken- und Muskelverletzungen

Der Ausbau der Gerätetür sollte nur von geschulten Spezialisten durchgeführt werden.
Zum Bewegen des Geräts sind zwei Personen erforderlich.
▶ Nur geeignete Werkzeuge und Vorrichtungen verwenden.

VORSICHT

Scharfe Kanten!

Schnittverletzungen

▶ Schutzhandschuhe tragen.

WARNING

Wegrutschen des gekippten Gerätes!

Knochenbrüche / Quetschungen

▶ Gerät gegen Wegrutschen sichern.

VORSICHT

Risiko herabfallender Teile durch gelöste Schrauben!

Verletzungsgefahr durch herabfallende Teile.

Die Komponenten gegen Herunterfallen sichern.

ACHTUNG

Risiko herabfallender Teile durch gelöste Schrauben!

Gefahr der Beschädigung anderer Geräteteile bzw. von Beschädigungen im Haushalt des Kunden, z. B. des Bodens.

Die Komponenten gegen Herunterfallen sichern.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Lebensgefahr durch Stromschlag bei unsachgemäßer Reparatur

Elektroteile sollten von eine Elektrofachkraft repariert werden.
Nach der Reparatur muss eine Sicherheitsprüfung nach VDE 0701 oder länderspezifischen Vorschriften durchgeführt werden.

GEFAHR

Stromschlaggefahr durch spannungsführende Teile!

Tod durch Stromschlag

- Gerät mindestens 60 Sekunden vor Reparaturbeginn vom Netz trennen.

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.

Instandsetzen

4.5.1 Ausbauen des Türscharniers

1. Das Gerät auf die Rückseite legen.

1. 1. Auf beide Seiten der oberen Scharnierabdeckung Druck ausüben (1).

2. Die obere Scharnierabdeckung abziehen (2).

3. Die obere Scharnierabdeckung entfernen (3).

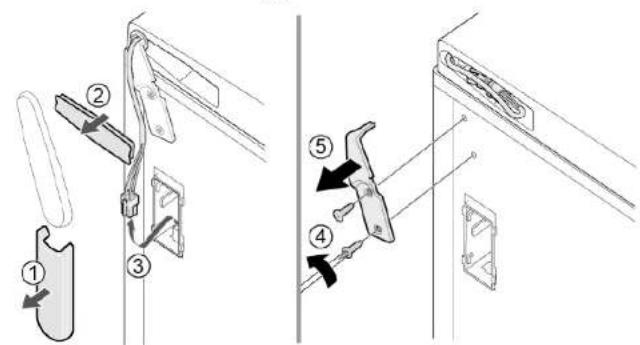

1. 1. Die Kabelboxabdeckung entfernen (1).

2. Den Kabelschutz entfernen (2).

3. Den elektrischen Anschluss trennen (3).
4. Die beiden Schrauben herausschrauben (4).
5. Das obere Scharnier entfemen (5).

Das obere Türscharnier ist entfernt.

4.5.2 Einbauen des Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.6 Austauschen des unteren Türscharniers

Spezielle Hilfsmittel:

Torx-Bit TX20 6,3 mm (1/4") [00340865]

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Innenausstattungsteile des Geräts sind entfernt.
Das Gerät ist auf der Rückseite abgelegt.

Das obere Scharnier ist entfernt.→ Seite 218

4.6.1 Austauschen des unteren Türscharniers

1. Die Tür entfernen.

1. 1. Die Schraube herausschrauben (1).
2. Das untere Scharnier nach außen drehen (2).
3. Das untere Scharnier entfernen (3).

Das untere Scharnier ist entfernt.

Instandsetzen

4.6.2 Einbauen des unteren Türscharniers

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.7 Austauschen der Ablage

Voraussetzung:

√ Die Tür ist offen.

4.7.1 Ausbauen der Ablage

▶ Die Ablage herausziehen.

Die Ablage ist entfernt.

4.7.2 Einbauen der Ablage

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.8 Austauschen des Gefriergutbehälters

Voraussetzung:

√ Die Tür ist offen.

4.8.1 Ausbauen des Gefriergutbehälters

1. Den Gefriergutbehälter vollständig herausziehen (1).
2. Den Gefriergutbehälter entfernen (2).

Der Gefriergutbehälter ist entfernt.

4.8.2 Einbauen des Gefriergutbehälters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.9 Austauschen des Eisbereiters

Voraussetzung:

√ Die Tür ist offen.

4.9.1 Ausbauen des Eisbereiters

1. Die Ablage mit dem Gefriergutbehälter und dem Eisbereiter herausziehen (1).
2. Die Haken lösen (2).
3. Den Eisbereiter entfernen (3).

Der Eisbereiter ist entfernt.

4.9.2 Einbauen des Eisbereiters

Der Einbau erfolgt in umgekehrter Reihenfolge.

Instandsetzen

4.10 Austauschen des LED-Oberlichts

Spezielle Hilfsmittel:

Schlitzschraubendreher Klinge 2,4 mm x 0,4 mm x 60 mm, im Set [00341820]

Ihr Gerät ist mit einer wartungsfreien LED-Beleuchtung ausgestattet. Reparaturen an dieser Beleuchtung dürfen nur vom Kundendienst oder von autorisierten Fachkräften ausgeführt werden!

Voraussetzung:

Das Gerät ist spannungsfrei.
√ Die Tür ist offen.
√ Die oberen Innenausstattungsteile sind entfernt.

4.10.1 Ausbauen der LED-Beleuchtung

1. Die LED-Beleuchtung nach links schieben.

Der elektrische Anschluss der LED-Beleuchtung ist getrennt.

1. Die Haken der LED-Beleuchtung lösen.

1. Die LED-Beleuchtung nach vorn entnehmen.

Die LED-Beleuchtung ist entfernt.

4.10.2 Einbauen des LED-Oberlichts

Der Einbau erfolgt in umgekehrter Reihenfolge.

2021-03-11_9001631451 Copyright BSH Hausgeräte GmbH Pagina 425 de la 543

2021-03-11_9001631451 Copyright by BSH Hausgeräte GmbH Página 479 de 543

4.2.1 Ta bort dörrhandtag 508

4.2.2 Montera dörrhandtag 508

4.2 Byta dörrhandtag

Nödvändiga verktyg:

Torxbits TX20 6.3 mm (1/4") [00340865]
Spårskruvmejsel Blad 10 mm x 1,6 mm x 200 mm

Förutsättning:

4.2.1 Ta bort dörrhandtag
