Τύπος προϊόντος	Κατακόρυφος καταψύκτης
Μάρκα	Bosch
Μοντέλο	GSN36VIFP
Διαστάσεις (Υ × Π × Β)	Περίπου 180 cm × 60 cm × 65 cm
Βάρος	Περίπου 70 kg
Τροφοδοσία	220-240 V, 50/60 Hz
Εσωτερικός φωτισμός	LED, αντικαταστάσιμος
Παραγωγή πάγου	Ναι, με δίσκο και αφαιρούμενο παγοποιητή
Λειτουργία ταχείας κατάψυξης	Δεν προσδιορίζεται
Τσιμούχα πόρτας	Αντικαταστάσιμη, με αυλάκωση
Λαβή πόρτας	Αντικαταστάσιμη, στερέωση με βίδες
Μεντεσέδες	Αντικαταστάσιμοι, ρυθμιζόμενοι
Εσωτερικά ράφια	Αντικαταστάσιμα
Δίσκος κατεψυγμένων τροφίμων	Αφαιρούμενος και αντικαταστάσιμος
Συντήρηση και καθαρισμός	Καθαρίστε με ένα υγρό πανί και ήπιο απορρυπαντικό
Ασφάλεια	Αποσυνδέστε πριν από κάθε επισκευή, φορέστε προστατευτικά γάντια
Διαθέσιμα ανταλλακτικά	Τσιμούχες, λαβές, μεντεσέδες, ράφια, δίσκοι, παγοποιητής, φωτισμός LED
Επισκευασιμότητα	Επισκευάσιμο από τον καταναλωτή για τα αναγραφόμενα εξαρτήματα
Εγχειρίδιο χρήσης	Διαθέσιμο σε PDF, 543 σελίδες

Συχνές ερωτήσεις - GSN36VIFP BOSCH

Πώς αντικαθιστώ την τσιμούχα της πόρτας του καταψύκτη Bosch GSN36VIFP;

Για να αντικαταστήσετε την τσιμούχα της πόρτας, ανοίξτε την πόρτα και βγάλτε την παλιά τσιμούχα από την αυλάκωση στις γωνίες. Στη συνέχεια, ζεστάνετε ελαφρά τη νέα τσιμούχα για να την αναμορφώσετε, και στη συνέχεια πιέστε την σταδιακά μέσα στην αυλάκωση ξεκινώντας από τις γωνίες. Βεβαιωθείτε ότι η αυλάκωση δεν έχει υποστεί ζημιά.

Πώς αλλάζω τη λαβή της πόρτας;

Αρχικά αποσυνδέστε τη συσκευή και ανοίξτε την πόρτα. Αφαιρέστε τα καπάκια των βιδών, ξεβιδώστε τις δύο βίδες με ένα Torx TX20, και στη συνέχεια αφαιρέστε τη λαβή. Η συναρμολόγηση γίνεται με την αντίστροφη σειρά.

Μπορώ να επισκευάσω μόνος μου τον φωτισμό LED;

Ο φωτισμός LED θεωρείται χωρίς συντήρηση. Η αντικατάστασή του πρέπει να γίνει από το σέρβις ή έναν εξουσιοδοτημένο τεχνικό. Ωστόσο, το εγχειρίδιο αναλύει τη διαδικασία αφαίρεσης αν είστε εξειδικευμένος.

Πώς ξεπαγώνω τον καταψύκτη μου GSN36VIFP;

Το εγχειρίδιο δεν αναφέρει συγκεκριμένη διαδικασία απόψυξης. Γενικά, συνιστάται να αποσυνδέσετε τη συσκευή, να αφαιρέσετε τα τρόφιμα και να αφήσετε την πόρτα ανοιχτή για να λιώσει ο πάγος. Συμβουλευτείτε το πλήρες εγχειρίδιο για περισσότερες λεπτομέρειες.

Ποιες είναι οι προφυλάξεις ασφαλείας πριν από μια επισκευή;

Αποσυνδέετε πάντα τη συσκευή από το ρεύμα τουλάχιστον 60 δευτερόλεπτα πριν από οποιαδήποτε επέμβαση. Φορέστε γάντια προστασίας από κοψίματα και παπούτσια ασφαλείας για βαριά εξαρτήματα. Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Πού μπορώ να βρω το πλήρες εγχειρίδιο του Bosch GSN36VIFP;

Το πλήρες εγχειρίδιο των 543 σελίδων είναι διαθέσιμο για δωρεάν λήψη σε μορφή PDF στον ιστότοπο notice-facile.com. Μπορείτε επίσης να ζητήσετε μια μετάφραση στη γλώσσα σας.

Πώς αντικαθιστώ τον δίσκο κατεψυγμένων τροφίμων;

Ανοίξτε την πόρτα, τραβήξτε εντελώς τον δίσκο και αφαιρέστε τον. Ο νέος δίσκος τοποθετείται με την αντίστροφη σειρά. Δεν χρειάζονται εργαλεία.

Μπορώ να ρυθμίσω τους μεντεσέδες αν η πόρτα δεν κλείνει καλά;

Οι άνω και κάτω μεντεσέδες είναι ρυθμιζόμενοι. Μπορείτε να αντικαταστήσετε τους μεντεσέδες αν χρειαστεί. Το εγχειρίδιο περιγράφει την πλήρη αντικατάσταση με ένα Torx TX20.

Πώς καθαρίζω το εσωτερικό του καταψύκτη;

Αποσυνδέστε τη συσκευή, αφαιρέστε τα τρόφιμα και τα ράφια. Καθαρίστε με ένα υγρό πανί και ήπιο απορρυπαντικό. Στεγνώστε καλά πριν θέσετε ξανά σε λειτουργία.

Πού μπορώ να αγοράσω ανταλλακτικά για αυτό το μοντέλο;

Τα γνήσια ανταλλακτικά Bosch μπορούν να παραγγελθούν από το σέρβις ή τους εξουσιοδοτημένους αντιπροσώπους. Το εγχειρίδιο παρέχει τους κωδικούς των ανταλλακτικών (π.χ. [00342013] για το προστατευτικό ύφασμα).

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GSN36VIFP BOSCH

Υποδείξεις επισκευής - Καταψύκτης

i Σχετικά με αυτό το έγγραφο.... 229

1.1 Σημαντικές πληροφορίες 229

1.1.1 Σκοπός 229

1.2 Επεξήγηση συμβόλων 229

1.2.1 Επίπεδα κινδύνου 229

1.2.2 Σύμβολα κινδύνου.... 229

1.2.3 Δομή των προειδοποιήσεων 230

1.2.4 Γενικά σύμβολα 230

Ασφάλεια.... 231

2.1 Γενικές οδηγίες ασφαλείας 231

2.1.1 Όλες οι οικιακές συσκευές 231

Εργαλεία και βοηθήματα.... 232

Επισκευή...... 233

4.1 Αντικατάσταση στεγανοποιητικού πόρτας 233

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας.... 233

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας 233

4.2 Αντικατάσταση λαβής πόρτας.... 236

4.2.1 Αφαίρεση λαβής πόρτας 236

4.2.2 Τοποθέτηση λαβής πόρτας 236

4.3 Αντικατάσταση λαβής easy open (ευκολία ανοίγματος) 237

4.3.1 Αφαίρεση λαβής easy open 237

4.3.2 Τοποθέτηση λαβής easy open 237

4.4 Αντικατάσταση επάνω μεντεσέ πόρτας 239

4.4.1 Αφαίρεση μεντεσέ πόρτας 239

4.4.2 Τοποθέτηση μεντεσέ πόρτας 241

4.5 Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη) 242

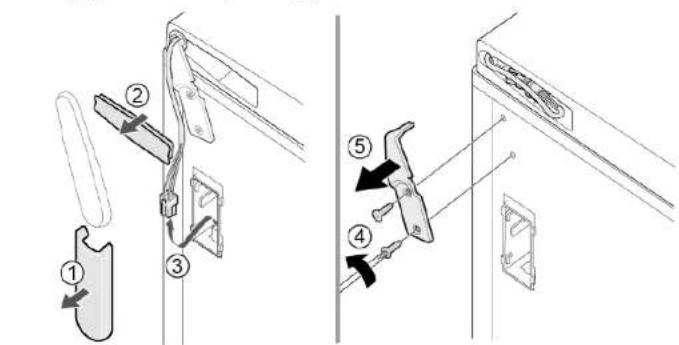

4.5.1 Αφαίρεση μεντεσέ πόρτας 243

4.5.2 Τοποθέτηση μεντεσέ πόρτας 244

4.6 Αντικατάσταση κάτω μεντεσέ πόρτας.... 245

4.6.1 Αντικατάσταση κάτω μεντεσέ πόρτας 245

4.6.2 Τοποθέτηση κάτω μεντεσέ πόρτας...... 245

4.7 Αντικατάσταση ραφιού 246

4.7.1 Αφαίρεση ραφιού 246

4.7.2 Τοποθέτηση ραφιού 246

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων.... 247

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων.... 247

4.8.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων.... 247

4.9 Αντικατάσταση παρασκευαστή πάγου 248

4.9.1 Αφαίρεση παρασκευαστή πάγου 248

4.9.2 Τοποθέτηση παρασκευαστή πάγου 248

4.10 Αντικατάσταση επάνω φωτός LED.... 249

4.10.1 Αφαίρεση φωτός LED 249

4.10.2 Τοποθέτηση επάνω φωτισμού LED 250

i Σχετικά με αυτό το έγγραφο

1.1 Σημαντικές πληροφορίες

1.1.1 Σκοπός

Αυτές οι συμβουλές επισκευών υποστηρίζουν τους καταναλωτές στην επισκευή των συσκευών από τους ίδιους, σύμφωνα με τον ισχύοντα κανονισμό οικολογικού σχεδιασμού (από τις 03/2021).

Περιέχουν πληροφορίες για την αντικατάσταση ορισμένων ανταλλακτικών, συμπεριλαμβανομένων προειδοποιήσεων και κινδύνων.

Σε περίπτωση ερωτήσεων, επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της εταιρείας μας. Φέρουμε ευθύνη για τις ζημιές εάν οι συμβουλές επισκευής έχουν ακολουθηθεί σωστά.

1.2 Επεξήγηση συμβόλων

1.2.1 Επίπεδα κινδύνου

Τα επίπεδα προειδοποίησης ασφάλειας αποτελούνται από ένα σύμβολο και μια λέξη. Η λέξη προειδοποίησης προσδιορίζει τη σοβαρότητα του κινδύνου.

Επίπεδο προειδοποιησης Σημασία
⚠️ KINDYNOΣ	Η μη τήρηση του προειδοποιητικού μηνύματος θα οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΕΙΔΟΠΟΙΗΣΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε θάνατο ή σε οσβαρούς τραυματισμούς.
⚠️ ΠΡΟΣΟΧΗ	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε μικρούς τραυματισμούς.
ΠΡΟΣΟΧΗ!	Η μη τήρηση του προειδοποιητικού μηνύματος θα μπορούσε να οδηγήσει σε υλικές ζημιές της ιδιοκτησίας.

Πίνακας 1: Επίπεδα κινδύνου

1.2.2 Σύμβολα κινδύνου

Τα σύμβολα κινδύνου είναι συμβολικές αναπαραστάσεις που δίνουν μια ένδειξη για το είδος του κινδύνου.

Τα ακόλουθα σύμβολα κινδύνου χρησιμοποιούνται στο παρόν έγγραφο:

	Σύμβολο κινδύνου Σημασία
		Γενικό προειδοποιητικό μήνυμα
		Κίνδυνος από ηλεκτρική τάση
		Κίνδυνος έκρηξης
		Κίνδυνος κοψίματος

i Σχετικά με αυτό το έγγραφο

Σύμβολο κινδύνου Σημασία
		Κίνδυνος σύνθλιψης
		Κίνδυνος από καυτές επιφάνειες
		Κίνδυνος από ισχυρό μαγνητικό πεδίο
		Κίνδυνος από μη ιονίζουσα ακτινοβολία

Πίνακας 2: Σύμβολα κινδύνου

1.2.3 Δομή των προειδοποιήσεων

.Οι προειδοποιήσεις σε αυτό το έγγραφο έχουν μια τυποποιημένη εμφάνιση και μια τυποποιημένη δομή.

Το παρακάτω παράδειγμα δείχνει μια προειδοποίηση που προειδοποιεί κατά της ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών. Αναφέρεται το μέτρο για την αποφυγή του κινδύνου.

1.2.4 Γενικά σύμβολα

Τα ακόλουθα γενικά σύμβολα χρησιμοποιούνται στο παρόν έγγραφο:

τύμβολο Σημασία
		Ταυτοποίηση μιας ειδικής συμβουλής (κειμένου ή/και γραφικών)
[31HZ]		Ταυτοποίηση μιας ειδικής συμβουλής (μόνο κειμένου)
[54HZ]		Ταυτοποίηση συνδέσμου ή εκπαιδευτικού βίντεο
[26ZY]		Ταυτοποίηση απαραίτητων εργαλείων
[80ZX]		Ταυτοποίηση απαραίτητων προϋποθέσεων
[WBSX]		Ταυτοποίηση μιας συνθήκης (αν ..., κατόπιν ...)
[TTYZ]		Ταυτοποίηση αποτελέσματος
[Evapξn] Ταυτοποίηση ενός πλήκτρου ή κουμπιού
[00123456] Ταυτοποίηση ενός κωδικού		ανταλλακτικού
Κατάσταση Ταυτοποίηση εμφανιζόμενου κειμένου/ παραθύρου (στην οθόνη της συσκευής)

Πίνακας 3: Γενικά σύμβολα

Ασφάλεια

2.1 Γενικές οδηγίες ασφαλείας

2.1.1 Όλες οι οικιακές συσκευές

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών!

■ Τα σφάλματα από επισκευές σε ηλεκτρικά εξαρτήματα μπορεί να προκαλέσουν ηλεκτροπληξία!
■ Αποσυνδέστε τη συσκευή από την πρίζα για τουλάχιστον60 δευτερόλεπτα πριν από την έναρξη των εργασιών.
■ Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

Κίνδυνος τραυματισμού από κοφτερές άκρες!

■ Φοράτε προστατευτικά γάντια.

Κίνδυνος σύνθλιψης κατά την επισκευή, συντήρηση, αντιμετώπιση προβλημάτων και το σέρβις από βαριά και κινούμενα μέρη

■ Форάτε προστατευτικά υποδήματα.
■ Ασφαλίστε τα βαριά μέρη από πτώση.
■ Μην προσαρτάτε μέρη του πλαισίου στα κινούμενα μέρη.

Κίνδυνος για την ασφάλεια/τη λειτουργία της συσκευής!

Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κίνδυνος πρόκλησης βλάβης σε μέρη ευαίσθητα στον στατικό ηλεκτρισμό (ESDs)!

■ Μην αγγίζετε τις μονάδες, συμπεριλαμβανομένων των συνδέσεων και των αγωγών των πλακετών.

Εργαλεία και βοηθήματα

Ονομασία Λεπτομέριες Εικόνες
Πανάκι προστασίας[00342013]	60 cm x 50 cm
Κατσαβίδι PhillipsPH2
Μύτη Torx TX20[00340865]	6,3 mm (1/4")
Πλακέ κατσαβίδι Λεπίδα 2,4 mm x 0,4 mm x60 mm, στο κιτ [00341820]

Επισκευή

4.1 Αντικατάσταση στεγανοποιητικού πόρτας

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.1.1 Αφαίρεση στεγανοποιητικού πόρτας

1. Απελευθερώστε το στεγανοποιητικό πόρτας από την εγκοπή στη δεξιά και αριστερή γωνία.

1. Τραβήξτε το στεγανοποιητικό πόρτας έξω από την εγκοπή.

Το στεγανοποιητικό της πόρτας έχει αφαιρεθεί.

4.1.2 Τοποθέτηση στεγανοποιητικού πόρτας

	To páxos tou vécou steyavopontikóu pórtas μπορεί va atoklívei elaφώς antó to páxos tou palaiou steyavopontikóu pórtas. Autó dev θα επηρεάσει τη συμπεριφορά κλεισίματος και τη μακροπρόθεσμη λειτουργία.
	Εάν η συσκεύή σας έχεις προσαρμοζόμενους μεντεσέδες ή προσαρτήματα μεντεσέ, μπορεί va βελτιστοποίησετε τη συμπεριφορά κλεισίματος αργότερα.
	Οι μικρές απές πλευρικά στο steyavopontikó tncs pórtas είναι λειτουργικές (απαραίτητες για τον αερισμό). Dev είναι κατασκευαστικά ελαττώματα.

Επισκευή

1. Ελέγζτε την εγκοπή για το στεγανοποιητικό για ζημιές.

1. if Εάν η εγκοπή για στεγανοποιητικό είναι κατεστραμμένη.
2. Επικοινωνήστε με την εξυπηρέτηση πελατών.

3.

Η ελαφριά παραμόρφωση του στεγανοποιητικού της πόρτας είναι φυσιολογική και δεν επηρεάζει τη λειτουργία της. Συνιστάται να ισιώνετε το στεγανοποιητικό της πόρτας πριν την τοποθετήσετε στη συσκευή.

Θερμάνετε το στεγανοποιητικό της πόρτας με πιστολάκι ή ζεστό νερό και αλλάξτε το σχήμα του με το χέρι.

1. Πιέστε τις γωνίες του στεγανοποιητικού επάνω και κάτω στην εγκοπή.

1. Πιέστε ολόκληρο το στεγανοποιητικό βήμα βήμα στο εσωτερικό της εγκοπής.

Το στεγανοποιητικό της πόρτας τοποθετήθηκε.

Επισκευή

4.2 Αντικατάσταση λαβής πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Плакé катσαβίδι Λεπίδα 10 mm x 1,6 mm x 200 mm

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.

4.2.1 Αφαίρεση λαβής πόρτας

1. Αφαιρέστε τα δύο πώματα βίδας (1).
2. Ξεβιδώστε δύο βίδες (2).
3. Αφαιρέστε τη λαβή της πόρτας (3).

Η λαβή της πόρτας έχει αφαιρεθεί.

4.2.2 Τοποθέτηση λαβής πόρτας

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.3 Αντικατάσταση λαβής easy open (ευκολία ανοίγματος)

Ειδικά βοηθητικά μέσα:

Κατσαβίδι Phillips PH2

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.

4.3.1 Αφαίρεση λαβής easy open

1. Αφαιρέστε το κάλυμμα της λαβής easy open (1).

2. Ξεβιδώστε δύο βίδες (2).

Η λαβή easy open έχει αφαιρεθεί.

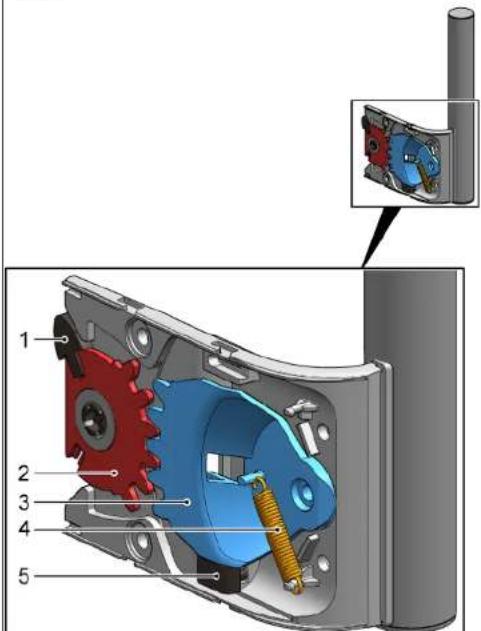

4.3.2 Τοποθέτηση λαβής easy open

Ο μηχανισμός λαβής easy open πρέπει να έχει ρυθμιστεί σωστά πριν από την εγκατάσταση. Η σωστή τοποθέτηση της ωστήριας ράβδου (1), των οδοντωτών τημάτων (2) και (3), του ελατηρίου (4) και του τερματικού στοπ (5) για την τοποθέτηση στην αριστερή πλευρά της πόρτας εμφανίζεται στην εικόνα.

i

Η τοποθέτηση των επιμέρους στοιχείων της λαβής easy open για την τοποθέτηση στη δεξιά πλευρά της πόρτας περιγράφεται στο έγγραφο "Οδηγίες συναρμολόγησης".

Επισκευή

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.4 Αντικατάσταση επάνω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βαριές, ογκώδεις συσκευές!

Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπτει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.
Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.
Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ολίσθηση κεκλιμένων συσκευών!

Κατάγματα οστών/τραυματισμοί σύνθλιψης

▶ Ασφαλίστε τις συσκευές από ολίσθηση.

ΠΡΟΣΟΧΗ

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.

√ Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

4.4.1 Αφαίρεση μεντεσέ πόρτας

Επισκευή

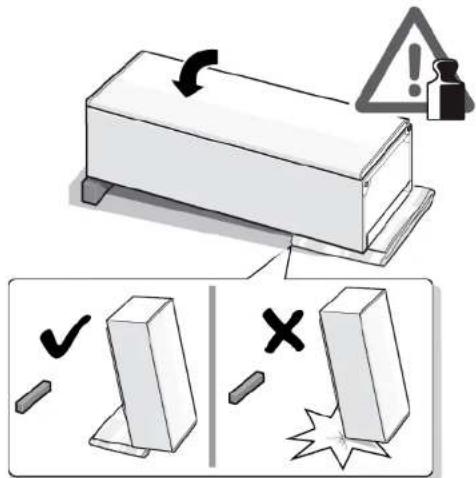

1. Τοποθετήστε τη συσκευή στην πίσω πλευρά.

1. 1. Пiéστε το επάνω κάλυμμα μεντεσέ και στις δύο πλευρές (1).
2. Μετακινήστε και αφαιρέστε το κάλυμμα επάνω μεντεσέ (2).
3. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (3).

1. 1. Ξεβιδώστε δύο βίδες (1).

2. Αφαιρέστε τον επάνω μεντεσέ (2).

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.4.2 Τοποθέτηση μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.5 Αντικατάσταση επάνω μεντεσέ πόρτας (πόρτα με οθόνη)

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Βαριές, ογκώδεις συσκευές!

Τραυματισμοί μέσης και μυών

Η διαδικασία αφαίρεσης της πόρτας της συσκευής πρέπτει να εκτελείται μόνο από εκπαιδευμένους ειδικούς.
Η μετακίνηση της συσκευής πρέπει να εκτελείται από δύο άτομα.
Χρησιμοποιείτε μόνο κατάλληλα εργαλεία και εξοπλισμό.

ΠΡΟΣΟΧΗ

Αιχμηρές ακμές!

Τραυματισμοί από κοπή

▶ Φοράτε προστατευτικά γάντια.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Ολίσθηση κεκλιμένων συσκευών!

Κατάγματα οστών/τραυματισμοί σύνθλιψης

▶ Ασφαλίστε τις συσκευές από ολίσθηση.

ΠΡΟΣΟΧΗ

Κίνδυνοι από πτώση μερών εξαιτίας χαλαρών βιδών!

Τραυματισμός εξαιτίας πτώσης τμημάτων.

Ασφαλίστε τα εξαρτήματα από πτώση.

ΠΡΟΣΟΧΗ!

Κίνδυνων από πτώση εξαρτημάτων εξαιτίας χαλαρών βιδών!

Ζημιά σε άλλα μέρη της συσκευής ή στην οικία του πελάτη, π.χ. δάπεδο.

▶ Ασφαλίστε τα εξαρτήματα από πτώση.

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερώνι Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής

▶ Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους.
Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης χώρας.

KINDYNOΣ

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία

Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.

Επισκευή

4.5.1 Αφαίρεση μεντεσέ πόρτας

1. Τοποθετήστε τη συσκευή στην πίσω πλευρά.

1. 1. Πιέστε το επάνω κάλυμμα μεντεσέ και στις δύο πλευρές (1).

2. Μετακινήστε και αφαιρέστε το κάλυμμα επάνω μεντεσέ (2).

3. Αφαιρέστε το κάλυμμα επάνω μεντεσέ (3).

1. 1. Αφαιρέστε το κάλυμμα του κουτιού καλωδίων (1).

2. Αφαιρέστε την προστασία καλωδίων (2).

3. Αποσυνδέστε την ηλεκτρική σύνδεση (3).
4. Ξεβιδώστε δύο βίδες (4).
5. Αφαιρέστε τον επάνω μεντεσέ (5).

Ο επάνω μεντεσές έχει αφαιρεθεί.

4.5.2 Τοποθέτηση μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.6 Αντικατάσταση κάτω μεντεσέ πόρτας

Ειδικά βοηθητικά μέσα:

Mútn Torx TX20 6,3 mm (1/4") [00340865]

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Αφαιρούνται τα εσωτερικά εξαρτήματα συσκευής.
Η συσκευή είναι τοποθετημένη στην πίσω πλευρά.
Ο επάνω μεντεσές έχει αφαιρεθεί.→242

4.6.1 Αντικατάσταση κάτω μεντεσέ πόρτας

1. Αφαιρέστε την πόρτα.

1. 1. Ξεβιδώστε τη βίδα (1).

2. Γυρίστε τον κάτω μεντεσέ προς τα έξω (2).

3. Αφαιρέστε τον κάτω μεντεσέ (3).

Ο κάτω μεντεσές έχει αφαιρεθεί.

4.6.2 Τοποθέτηση κάτω μεντεσέ πόρτας

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.7 Αντικατάσταση ραφιού

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.7.1 Αφαίρεση ραφιού

▶ Τραβήξτε το ράφι προς τα έξω.

4.7.2 Τοποθέτηση ραφιού

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.8 Αντικατάσταση συρταριού κατεψυγμένων τροφίμων

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.8.1 Αφαίρεση συρταριού κατεψυγμένων τροφίμων

1. Τραβήξτε προς τα έξω ολόκληρο το συρτάρι κατεψυγμένων τροφίμων (1).
2. Αφαιρέστε το συρτάρι κατεψυγμένων τροφίμων (2).

To συρτάρι κατεψυγμένων τροφίμων έχει αφαιρεθεί.

4.8.2 Τοποθέτηση συρταριού κατεψυγμένων τροφίμων

▶ Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.9 Αντικατάσταση παρασκευαστή πάγου

Προϋπόθεση:

Η πόρτα είναι ανοιχτή.

4.9.1 Αφαίρεση παρασκευαστή πάγου

1. Τραβήξτε προς τα έξω ολόκληρο το ράφι του συρταριού κατεψυγμένων τροφίμων με παρασκευαστή πάγου (1).
2. Απελευθερώστε τα άγκιστρα (2).
3. Αφαιρέστε τον παρασκευαστή πάγου (3).

Ο παρασκευαστής πάγου αφαιρέθηκε.

4.9.2 Τοποθέτηση παρασκευαστή πάγου

Εγκαταστήστε με την αντίθετη σειρά.

Επισκευή

4.10 Αντικατάσταση επάνω φωτός LED

Ειδικά βοηθητικά μέσα:

Плакé καταβίδι Λεπίδα 2,4 mm x 0,4 mm x 60 mm, στο κιτ [00341820]

Η συσκευή διαθέτει ένα φως LED που δεν χρειάζεται συντήρηση. Αυτά τα φώτα μπορούν να επισκευαστούν μόνο από την εξυπηρέτηση πελατών ή από εξουσιοδοτημένους τεχνικούς!

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Κίνδυνος για τη ζωή από ηλεκτροπληξία σε περίπτωση ακατάλληλης επισκευής ► Τα ηλεκτρικά μέρη πρέπει να επισκευάζονται από εκπαιδευμένους ηλεκτρολόγους. ► Μετά την επισκευή πραγματοποιήστε έλεγχο ασφάλειας σύμφωνα με το VDE 0701 ή κανονισμούς της συγκεκριμένης κώρας.

Κίνδυνος ηλεκτροπληξίας λόγω ηλεκτροφόρων μερών! Θάνατος από ηλεκτροπληξία ► Αποσυνδέετε τις συσκευές από την παροχή ηλεκτρικού ρεύματος τουλάχιστον 60 δευτερόλεπτα πριν ξεκινήσετε τις επισκευές.

Αιχμηρές ακμές! Τραυματισμοί από κοπή ► Φοράτε προστατευτικά γάντια.

Προϋπόθεση:

Η συσκευή είναι αποσυνδεμένη από την παροχή τροφοδοσίας.
Η πόρτα είναι ανοιχτή.
Αφαιρούνται τα επάνω εσωτερικά εξαρτήματα.

4.10.1 Αφαίρεση φωτός LED

1. Μετακινήστε το φως LED στην αριστερή πλευρά.

Η ηλεκτρική σύνδεση φωτισμού LED είναι αποσυνδεδεμένη.

1. Απελευθερώστε τα άγκιστρα φωτισμού LED.

1. Αφαιρέστε το φως LED, μετακινώντας το προς τα εμπρός.

Το φως LED αφαιρέθηκε.

4.10.2 Τοποθέτηση επάνω φωτισμού LED

▶ Εγκαταστήστε με την αντίθετη σειρά.
