GSN36VIFP - Congélateur BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Congélateur vertical
Marque	Bosch
Modèle	GSN36VIFP
Dimensions (H × L × P)	Environ 180 cm × 60 cm × 65 cm
Poids	Environ 70 kg
Alimentation	220-240 V, 50/60 Hz
Éclairage intérieur	LED, remplaçable
Fabrication de glace	Oui, avec bac et fabrique de glace amovible
Fonction congélation rapide	Non spécifiée
Joint de porte	Remplaçable, avec rainure
Poignée de porte	Remplaçable, fixation par vis
Charnières	Remplaçables, réglables
Tablettes intérieures	Remplaçables
Bac d'aliments congelés	Amovible et remplaçable
Entretien et nettoyage	Nettoyer avec un chiffon humide et détergent doux
Sécurité	Débrancher avant toute réparation, porter des gants de protection
Pièces détachées disponibles	Joints, poignées, charnières, tablettes, bacs, fabrique de glace, éclairage LED
Réparabilité	Réparable par le consommateur pour les pièces listées
Notice d'utilisation	Disponible en PDF, 543 pages

FOIRE AUX QUESTIONS - GSN36VIFP BOSCH

Comment remplacer le joint de porte du congélateur Bosch GSN36VIFP ?

Pour remplacer le joint de porte, ouvrez la porte et sortez l'ancien joint de la rainure dans les coins. Ensuite, réchauffez légèrement le nouveau joint pour le reformer, puis enfoncez-le progressivement dans la rainure en commençant par les coins. Assurez-vous que la rainure n'est pas endommagée.

Comment changer la poignée de porte ?

Débranchez d'abord l'appareil et ouvrez la porte. Retirez les capuchons de vis, dévissez les deux vis avec un embout Torx TX20, puis retirez la poignée. Le montage s'effectue dans l'ordre inverse.

Puis-je réparer moi-même l'éclairage LED ?

L'éclairage LED est considéré comme sans maintenance. Son remplacement doit être effectué par le service après-vente ou un technicien agréé. Cependant, la notice détaille la procédure de retrait si vous êtes qualifié.

Comment dégivrer mon congélateur GSN36VIFP ?

La notice ne mentionne pas de procédure spécifique de dégivrage. En général, il est recommandé de débrancher l'appareil, de retirer les aliments et de laisser la porte ouverte pour que la glace fonde. Consultez le manuel complet pour plus de détails.

Quelles sont les précautions de sécurité avant une réparation ?

Débranchez toujours l'appareil du secteur au moins 60 secondes avant d'intervenir. Portez des gants de protection contre les coupures et des chaussures de sécurité pour les pièces lourdes. Utilisez uniquement des pièces détachées d'origine.

Où puis-je trouver la notice complète du Bosch GSN36VIFP ?

La notice complète de 543 pages est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

Comment remplacer le bac d'aliments congelés ?

Ouvrez la porte, extrayez complètement le bac, puis retirez-le. Le nouveau bac s'installe en suivant l'ordre inverse. Aucun outil n'est nécessaire.

Puis-je ajuster les charnières si la porte ne ferme pas bien ?

Les charnières supérieure et inférieure sont réglables. Vous pouvez remplacer les charnières si nécessaire. La notice décrit le remplacement complet avec un embout Torx TX20.

Comment nettoyer l'intérieur du congélateur ?

Débranchez l'appareil, retirez les aliments et les étagères. Nettoyez avec un chiffon humide et un détergent doux. Séchez soigneusement avant de remettre en service.

Où acheter des pièces de rechange pour ce modèle ?

Les pièces détachées d'origine Bosch peuvent être commandées auprès du service après-vente ou de revendeurs agréés. La notice fournit les références des pièces (ex : [00342013] pour le tissu de protection).

MODE D'EMPLOI GSN36VIFP BOSCH

Conseils de réparation - Congélateur

i A propos de ce document.... 183

1.1 Informations importantes.... 183

1.1.1 Objectif 183

1.2 Explication des symboles.... 183

1.2.1 Niveaux de risque 183

1.2.2 Symboles de danger 183

1.2.3 Structure des indications d'avertissement 184

1.2.4 Symboles généraux 184

Sécurité.... 185

2.1 Consignes de sécurité générales.... 185

2.1.1 Tous les appareils électroménagers.... 185

Outils et aides.... 186

Réparation 187

4.1 Remplacer le joint de porte 187

4.1.1 Retirer le joint de porte 187

4.1.2 Monter le joint de porte.... 187

4.2 Remplacer la poignée de porte.... 190

4.2.1 Retirer la poignée de porte 190

4.2.2 Monter la poignée de porte.... 190

4.3 Echange de la poignée à ouverture facile 191

4.3.1 Retrait de la poignée à ouverture facile 191

4.3.2 Montage de la poignée à ouverture facile 191

4.4 Remplacer la charnière supérieure de la porte 192

4.4.1 Retirer la charnière de porte 192

4.4.2 Monter la charnière de porte.... 194

4.5 Remplacer la charnière supérieure de la porte (porte avec afficheur).... 195

4.5.1 Retirer la charnière de porte 196

4.5.2 Monter la charnière de porte.... 197

4.6 Remplacer la charnière de porte inférieure.... 198

4.6.1 Remplacer la charnière de porte inférieure 198

4.6.2 Monter la charnière de porte inférieure 199

4.7 Remplacer la tablette....200

4.7.1 Retirer la tablette....200

4.7.2 Monter la tablette 200

4.8 Remplacer le bac d'aliments congelés.... 201

4.8.1 Retirer le bac d'aliments congelés 201

4.8.2 Monter le bac d'aliments congelés.... 201

4.9 Remplacer la fabrique de glace.... 202

4.9.1 Retirer la fabrique de glace 202

4.9.2 Monter la fabrique de glace 202

4.10 Remplacer l'éclairage LED supérieur 203

4.10.1 Retirer l'éclairage LED 203

4.10.2 Monter l'éclairage LED supérieur.... 204

i A propos de ce document

1.1 Informations importantes

1.1.1 Objectif

Les conseils de réparation qui suivent visent à permettre au consommateur de réparer l'appareil par lui-même, conformément au règlement sur l'écoconception (en vigueur le 03/2021).

Ils contiennent des informations sur le remplacement de certaines pièces de rechange précises, y compris des mises en garde.

Pour toute question, veuillez contacter notre service après-vente. Notre responsabilité pour les dommages est conditionnelle à l'observation des conseils de réparation.

1.2 Explication des symboles

1.2.1 Niveaux de risque

Les niveaux de risque se composent d'un symbole et d'un terme d'avertissement. Le mot d'avertissement caractérise la gravité du danger.

Niveau de dangerosité Signification
⚠️ DANGER	Le non respect de la consigne d'avertissement provoque la mort ou des blessures graves.
⚠️ AVERTISSEMENT	Le non respect de la consigne d'avertissement peut provoquer la mort ou des blessures graves.
⚠️ PRUDENCE	Le non respect de la consigne d'avertissement peut provoquer des blessures légères.
ATTENTION !	Le non respect de la consigne d'avertissement peut provoquer des dégâts matériels.

Tableau 1: Niveaux de risque

1.2.2 Symboles de danger

Les symboles de danger sont des représentations figuratives renseignant sur la nature du danger.

Ce document utilise les symboles de danger suivants:

Symbole de danger Signification
		Consigne d'avertissement générale
		Danger engendré par la tension électrique
		Risque d'explosion
		Risque de blessures par coupure

i A propos de ce document

Symbole de danger Signification
		Risque de blessures par écrasement
		Danger engendré par des surfaces très chaudes
		Danger engendré par un champ magnétique puissant
		Danger engendré par un rayonnement non ionisant

Tableau 2: Symboles de danger

1.2.3 Structure des indications d'avertissement

Les consignes d'avertissement figurant dans ce document ont un aspect uniforme et une structure uniforme.

L'exemple suivant montre une consigne d'avertissement mettant en garde contre le risque d'électrocution. La mesure permettant d'éviter le danger est nommée.

1.2.4 Symboles généraux

Ce document utilise les symboles généraux suivants:

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
Start Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Symbole général Signification
	Caractérisation d'une astuce particulière (texte et/ou graphique)
	Caractérisation d'une astuce simple (texte seul)
	Caractérisation d'un lien vers une vidéo
	Caractérisation d'outils nécessaires
	Caractérisation de conditions nécessaires
	Caractérisation d'une condition (si... , alors ...)
	Caractérisation d'un résultat
[Start] Caractérisation d'une touche ou surface de commande
[00123456] Caractérisation d'une référence de pièce
Statut Caractérisation d'un texte affiché / fenêtre (sur l'afficheur)

Tableau 3: Symboles généraux

Sécurité

2.1 Consignes de sécurité générales

2.1.1 Tous les appareils électroménagers

Risque d'électrocution en raison de pièces sous tension!

• Des erreurs lors de réparations impliquant des composants électriques peuvent entraîner une décharge électrique!
• Débrancher l'appareil du secteur minimum 60 secondes avant de démarrer la réparation.
• Après la réparation, effectuer un test de sécurité selon VDE 0701 ou les régulations spécifiques nationales.

Risque de blessures par coupure sur des bords tranchants!

■ Porter des gants de protection.

Risque de casse durant la réparation, maintenance, dépannage et SAV en raison de composants lourds et mobiles

■ Porter des chaussures de protection.
■ Sécuriser les composants lourds contre le risque de chute.
■ Ne pas coller les pièces du châssis sur les composants mobiles.

Risque lié à la sécurité / fonction de l'appareil!

- Utiliser uniquement des pièces détachées d'origine.

Risque d'endommagement des composants sensibles aux décharges électrostatiques!

■ Ne pas toucher les modules, ni leur connexions et pistes conductrices.

Outils et aides

Désignation Détails Images
Tissu de protection[00342013]	60 cm x 50 cm
Tournevis PhilipsPH2
Embout Torx TX20[00340865]	6,3 mm (1/4")
Tournevis plat Lame	2.4 mm x 0.4 mm x60 mm, dans le kit [00341820]

Réparation

4.1 Remplacer le joint de porte

Pré-requis:

La porte est ouverte.

4.1.1 Retirer le joint de porte

1. Sortir le joint de porte de la rainure dans les coins gauche et droit.

Le joint de porte est retiré.

4.1.2 Monter le joint de porte

	L'épaisseur du nouveau joint de porte peut différer légèrement de celle de l'ancien. Cela n'affectera en rien la fermeture ou le fonctionnement à long terme de la porte.
	Si votre appareil est doté de charnière ou d'attaches de charnières ajustables, vous pourrez optimiser le comportement de fermeture par la suite.
	Les petits trous latéraux dans les joints de porte sont fonctionnels (nécessaires pour la ventilation). Il ne s'agit pas de défauts de production.

Réparation

1. S'assurer de l'absence de dégâts dans les rainures qui doivent accueillir le joint.

1. if Si la rainure de joint est endommagée.

Contacter le service après-vente.

3.

Une légère déformation du joint est normale et ne saurait en affecter le fonctionnement. Il est recommandé de redresser le joint de porte avant de l'insérer dans l'appareil.

Réchauffer le joint de porte avec un sèche-cheveux ou de l'eau chaude et le reformer manuellement.

1. Pousser les coins du joint en haut et en bas dans la rainure.

1. Enfoncer progressivement le joint dans la rainure.

Le joint de porte est installé.

Réparation

4.2 Remplacer la poignée de porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Tournevis plat Lame 10 mm x 1,6 mm x 200 mm

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.

4.2.1 Retirer la poignée de porte

1. Retirer deux capuchons de vis (1).
2. Dévisser deux vis (2).
3. Retirer la poignée de porte (3).

La poignée de porte est retirée.

4.2.2 Monter la poignée de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

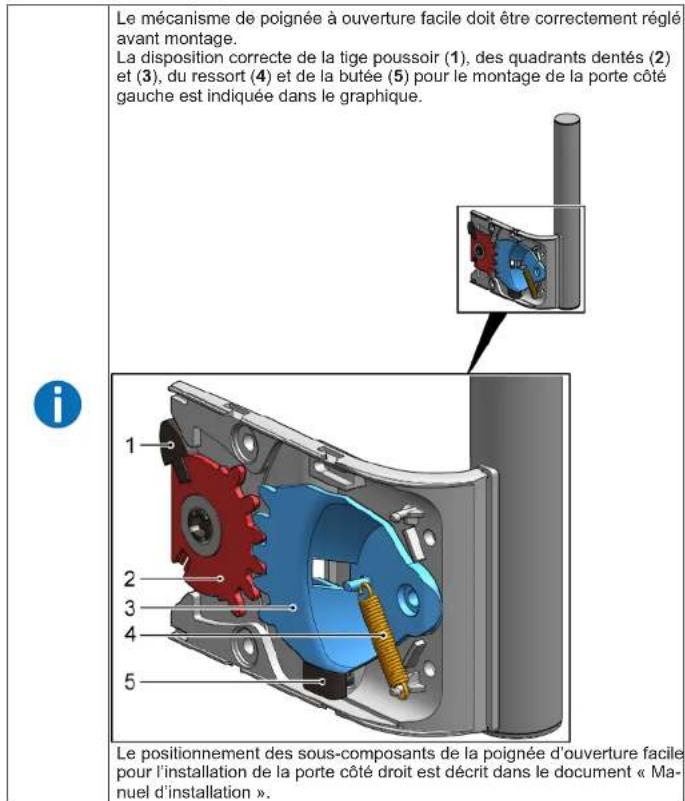

4.3 Echange de la poignée à ouverture facile

Outillage nécessaire:

Tournevis Philips PH2

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.

4.3.1 Retrait de la poignée à ouverture facile

1. Retirer le cache de la poignée à ouverture facile (1).
2. Dévisser les deux vis (2).

La poignée à ouverture facile est retirée.

4.3.2 Montage de la poignée à ouverture facile

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.4 Remplacer la charnière supérieure de la porte

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

AVERTISSEMENT

Appareils lourds et volumineux !

Blessures dorsales et musculaires

Seuls des spécialistes dûment formés devraient retirer la porte de l'appareil.
Pour déplacer l'appareil, deux personnes sont nécessaires.
▶ Utiliser seulement des outils et de l'équipement appropriés.

PRUDENCE

Arêtes vives !

Blessures par coupure

▶ Porter des gants de protection.

AVERTISSEMENT

Chute d'appareils inclinés !

Fractures/blessures d'écrasement

- Sécuriser les appareils contre le risque de chute.

PRUDENCE

Risque de pièces qui chutent en raison de vis trop lâches !

Blessures dues à des pièces qui chutent.

- Sécuriser les composants contre le risque de chute.

ATTENTION!

Risque de pièces qui chutent en raison de vis trop lâches !

Dommages à d'autres parties de l'appareil ou à la propriété du client, p. ex. au plancher.

- Sécuriser les composants contre le risque de chute.

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.

4.4.1 Retirer la charnière de porte

Réparation

1. Placer l'appareil sur le dos.

1. 1. Appuyer sur le cache de charnière supérieure des deux côtés (1).

2. Sortir le cache de charnière supérieure (2).

3. Retirer le cache de la charnière supérieure (3).

1. 1. Dévisser deux vis (1).

2. Retirer la chamière supérieure (2).

La charnière supérieure de la porte est retirée.

4.4.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.5 Remplacer la charnière supérieure de la porte (porte avec afficheur)

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.

Réparation

4.5.1 Retirer la charnière de porte

1. Placer l'appareil sur le dos.

1. 1. Appuyer sur le cache de charnière supérieure des deux côtés (1).

2. Sortir le cache de charnière supérieure (2).

3. Retirer le cache de la charnière supérieure (3).

1. 1. Retirer le couvercle de la boîte de câbles (1).

2. Retirer la protection du câble (2).

3. Débrancher la connexion électrique (3).
4. Dévisser deux vis (4)
5. Retirer la charnière supérieure (5).

La charnière supérieure de la porte est retirée.

4.5.2 Monter la charnière de porte

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.6 Remplacer la charnière de porte inférieure

Outillage nécessaire:

Embout Torx TX20 6,3 mm (1/4") [00340865]

Pré-requis:

Appareil est déconnecté de l'alimentation.
Les équipements intérieurs de l'appareil sont retirés.
L'appareil est placé sur le dos.

La charnière supérieure est retirée.→195

4.6.1 Remplacer la charnière de porte inférieure

1. Retirer la porte.

1. 1. Dévisser la vis (1).

2. Extraire la charnière inférieure en la tournant (2).

3. Retirer la charnière inférieure (3).

La charnière inférieure est retirée.

Réparation

4.6.2 Monter la charnière de porte inférieure

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.7 Remplacer la tablette

Pré-requis:

La porte est ouverte.

4.7.1 Retirer la tablette

La tablette est retirée.

4.7.2 Monter la tablette

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.8 Remplacer le bac d'aliments congelés

Pré-requis:

La porte est ouverte.

4.8.1 Retirer le bac d'aliments congelés

1. Extraire complètement le bac d'aliments congelés (1).
2. Retirer le bac d'aliments congelés (2).

Le bac d'aliments congelés est retiré.

4.8.2 Monter le bac d'aliments congelés

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.9 Remplacer la fabrique de glace

Pré-requis:

La porte est ouverte.

4.9.1 Retirer la fabrique de glace

1. Extraire complètement le tiroir bac d'aliments congelés avec la fabrique de glace (1).
2. Décrocher les crochets (2).
3. Retirer la fabrique de glace (3).

La fabrique de glace est retirée.

4.9.2 Monter la fabrique de glace

Le montage s'effectue dans l'ordre chronologique inverse.

Réparation

4.10 Remplacer l'éclairage LED supérieur

Outillage nécessaire:

Tournevis plat Lame 2.4 mm x 0.4 mm x 60 mm, dans le kit [00341820]

Votre appareil comprend un éclairage LED sans maintenance. Ces lampes peuvent être réparées exclusivement par le service après-vente ou un technicien autorisé.

Pré-requis:

Appareil est déconnecté de l'alimentation.
La porte est ouverte.
Les équipements intérieurs supérieurs de l'appareil sont retirés.

4.10.1 Retirer l'éclairage LED

1. Déplacer l'éclairage LED vers la gauche.

Connexion électrique de l'éclairage LED est débranchée.

1. Libérer les crochets de l'éclairage LED.

1. Retirer l'éclairage LED par l'avant.

L'éclairage LED est retiré.

4.10.2 Monter l'éclairage LED supérieur

Le montage s'effectue dans l'ordre chronologique inverse.
