GSN36VIFP - Congelatore BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Congelatore verticale
Marca	Bosch
Modello	GSN36VIFP
Dimensioni (A × L × P)	Circa 180 cm × 60 cm × 65 cm
Peso	Circa 70 kg
Alimentazione	220-240 V, 50/60 Hz
Illuminazione interna	LED, sostituibile
Produzione di ghiaccio	Sì, con vassoio e macchina per il ghiaccio rimovibile
Funzione congelamento rapido	Non specificata
Guarnizione della porta	Sostituibile, con scanalatura
Maniglia della porta	Sostituibile, fissaggio a vite
Cerniere	Sostituibili, regolabili
Ripiani interni	Sostituibili
Vassoio per alimenti congelati	Rimovibile e sostituibile
Manutenzione e pulizia	Pulire con un panno umido e detergente delicato
Sicurezza	Scollegare prima di qualsiasi riparazione, indossare guanti protettivi
Ricambi disponibili	Guarnizioni, maniglie, cerniere, ripiani, vassoi, macchina per il ghiaccio, illuminazione LED
Riparabilità	Riparabile dal consumatore per i pezzi elencati
Manuale d'uso	Disponibile in PDF, 543 pagine

Domande frequenti - GSN36VIFP BOSCH

Come sostituire la guarnizione della porta del congelatore Bosch GSN36VIFP?

Per sostituire la guarnizione della porta, aprire la porta e rimuovere la vecchia guarnizione dalla scanalatura negli angoli. Quindi, riscaldare leggermente la nuova guarnizione per rimodellarla, quindi inserirla gradualmente nella scanalatura cominciando dagli angoli. Assicurarsi che la scanalatura non sia danneggiata.

Come cambiare la maniglia della porta?

Scollegare prima l'apparecchio e aprire la porta. Rimuovere i cappucci delle viti, svitare le due viti con una punta Torx TX20, quindi rimuovere la maniglia. Il montaggio si effettua nell'ordine inverso.

Posso riparare da solo l'illuminazione LED?

L'illuminazione LED è considerata esente da manutenzione. La sua sostituzione deve essere effettuata dal servizio post-vendita o da un tecnico autorizzato. Tuttavia, il manuale descrive la procedura di rimozione se si è qualificati.

Come sbrinare il mio congelatore GSN36VIFP?

Il manuale non menziona una procedura specifica di sbrinamento. In generale, si consiglia di scollegare l'apparecchio, rimuovere gli alimenti e lasciare la porta aperta per far sciogliere il ghiaccio. Consultare il manuale completo per maggiori dettagli.

Quali sono le precauzioni di sicurezza prima di una riparazione?

Scollegare sempre l'apparecchio dalla rete elettrica almeno 60 secondi prima di intervenire. Indossare guanti protettivi contro i tagli e scarpe di sicurezza per i pezzi pesanti. Utilizzare solo ricambi originali.

Dove posso trovare il manuale completo del Bosch GSN36VIFP?

Il manuale completo di 543 pagine è disponibile per il download gratuito in formato PDF sul sito notice-facile.com. Puoi anche richiedere una traduzione nella tua lingua.

Come sostituire il vassoio per alimenti congelati?

Aprire la porta, estrarre completamente il vassoio, quindi rimuoverlo. Il nuovo vassoio si installa seguendo l'ordine inverso. Non sono necessari utensili.

Posso regolare le cerniere se la porta non chiude bene?

Le cerniere superiore e inferiore sono regolabili. Puoi sostituire le cerniere se necessario. Il manuale descrive la sostituzione completa con una punta Torx TX20.

Come pulire l'interno del congelatore?

Scollegare l'apparecchio, rimuovere gli alimenti e i ripiani. Pulire con un panno umido e un detergente delicato. Asciugare accuratamente prima di rimettere in funzione.

Dove acquistare ricambi per questo modello?

I ricambi originali Bosch possono essere ordinati presso il servizio post-vendita o rivenditori autorizzati. Il manuale fornisce i codici dei pezzi (es: [00342013] per il tessuto di protezione).

MANUALE UTENTE GSN36VIFP BOSCH

▶ Extraire la tablette.

Consigli di riparazione - Congelatore

i Utilizzo del documento 275

1.1 Avvertenze importanti 275

1.1.1 Scopo 275

1.2 Spiegazione dei simboli 275

1.2.1 Livelli di pericolo 275

1.2.2 Simboli di pericolo.... 275

1.2.3 Struttura degli avvertimenti 276

1.2.4 Simboli generici 276

Sicurezza.... 277

2.1 Note generali sulla sicurezza.... 277

2.1.1 Tutti gli elettrodomestici.... 277

Strumenti e ausili.... 278

Riparazione.... 279

4.1 Sostituzione della guarnizione della porta 279

4.1.1 Smontaggio della guarnizione della porta 279

4.1.2 Montaggio della guarnizione della porta.... 279

4.2 Sostituzione della maniglia della porta 282

4.2.1 Smontaggio della maniglia della porta 282

4.2.2 Montaggio della maniglia della porta 282

4.3 Sostituzione della easy opening handle 283

4.3.1 Smontaggio della easy opening handle 283

4.3.2 Montaggio della easy opening handle.... 283

4.4 Sostituzione della cerniera superiore della porta.... 284

4.4.1 Smontaggio della cerniera della porta.... 284

4.4.2 Montaggio della cerniera della porta.... 286

4.5 Sostituzione della cerniera superiore della porta (porta con display) 287

4.5.1 Smontaggio della cerniera della porta.... 288

4.5.2 Montaggio della cerniera della porta.... 289

4.6 Sostituzione della cerniera inferiore della porta.... 290

4.6.1 Sostituzione della cerniera inferiore della porta 290

4.6.2 Montaggio della cerniera inferiore della porta.... 291

4.7 Sostituzione del ripiano.... 292

4.7.1 Smontaggio del ripiano.... 292

4.7.2 Montaggio del ripiano 292

4.8 Sostituzione del cassetto surgelati 293

4.8.1 Rimozione del cassetto surgelati 293

4.8.2 Inserimento del cassetto surgelati.... 293

4.9 Sostituzione del fabbricatore di ghiaccio.... 294

4.9.1 Smontaggio del fabbricatore di ghiaccio.... 294

4.9.2 Montaggio del fabbricatore di ghiaccio 294

4.10 Sostituzione della luce a LED superiore.... 295

4.10.1 Smontaggio della luce a LED 295

4.10.2 Montaggio della luce a LED superiore.... 296

i Utilizzo del documento

1.1 Avvertenze importanti

1.1.1 Scopo

Queste istruzioni di riparazione spiegano ai clienti come riparare da soli gli elettrodomestici in conformità alle regole sull'Ecodesign vigenti (al 03/2021).

Contengono informazioni sulla sostituzione di pezzi di ricambio specifici e sulle avver- tenze e i rischi correlati.

In caso di domande, contattare l'assistenza tecnica. Il mancato rispetto di tali istruzioni da parte dei clienti ci esonera da qualsiasi responsabilità.

1.2 Spiegazione dei simboli

1.2.1 Livelli di pericolo

I livelli di avvertimento corrispondono a un simbolo accompagnato da una parola di allerta. La parola di allerta identifica il livello di pericolo.

Livello di avvertimento Significato
⚠ PERICOLO	Ignorare questo messaggio di avvertimento comporta rischio di morte o ferite gravi.
⚠ AVVERTENZA	Ignorare questo messaggio di avvertimento può comportare rischio di morte o ferite gravi.
⚠ ATTENZIONE	Ignorare questo messaggio di avvertimento può comportare ferite di minore gravità.
ATTENZIONE!	Ignorare questo messaggio di avvertimento può comportare danni materiali.

Tabella 1: Livelli di pericolo

1.2.2 Simboli di pericolo

I simboli di pericolo sono illustrazioni che specificano la tipologia di rischio.

Nella presente documentazione vengono utilizzati i seguenti simboli di pericolo:

Simbolo di pericolo Significato
	Messaggio di avvertimento generico
	Pericolo di scossa elettrica
	Pericolo di esplosione
	Rischio di ferite da taglio

i Utilizzo del documento

Simbolo di pericolo Significato
		Pericolo di schiacciamento
		Pericolo derivante da superfici calde
		Pericolo derivante da forti campi magnetici
		Pericolo derivante da radiazioni non ionizzanti

Tabella 2: Simboli di pericolo

1.2.3 Struttura degli avvertimenti

Gli avvertimenti presenti in questo manuale hanno una forma e una struttura standardizzati.

PERICOLO

Tipo e origine del pericolo!

Possibili conseguenze in caso di pericolo/avvertimento ignorato.

▶ Misure e divieti volti a prevenire il pericolo.

L'esempio seguente mostra un avvertimento con rischio di folgorazione dovuto a componenti sotto tensione. È riportata la misura di precauzione per evitare il pericolo.

PERICOLO

Rischio di scossa elettrica dovuto a componenti sotto tensione!

Morte per folgorazione

- Scollegare l'apparecchio dall'alimentazione per almeno 60 second prima di iniziare la riparazione.

1.2.4 Simboli generici

Nel presente manuale vengono utilizzati i seguenti simboli generici:

Simbolo generico Significato
	Identificazione di un suggerimento speciale (testo e/o grafica)
	Identificazione di un suggerimento semplice (solo testo)
	Identificazione di un link per un video tutorial
	Identificazione degli strumenti necessari
	Identificazione delle condizioni previe necessarie
	Identificazione di una condizione (se ..., allora ...)
	Identificazione di un risultato
Avvio Identificazione di un tasto o di un pulsante
[00123456] Identificazione di un codice articolo
Stato Identificazione di un testo/finestra visua-lizzati (sul display dell'apparecchio)

Tabella 3: Simboli generici

Sicurezza

2.1 Note generali sulla sicurezza

2.1.1 Tutti gli elettrodomestici

Rischio di scosse elettriche dovute a componenti sotto tensione!

• La riparazione non conforme dei componenti elettrici può causare scosse elettriche!
• Scollegare l'apparecchio dall'alimentazione per almeno 60 secondi prima di iniziare il lavoro.
  ■ Ultimata la riparazione, occorre eseguire un test di sicurezza conforme alla norma VDE 0701 o alle norme specifiche del Paese.

Rischio di lesioni causate da bordi taglienti!

■ Indossare guanti di protezione.

Rischio di schiacciamento dovuto a componenti pesanti e in movimento durante la riparazione, la manutenzione, la ricerca dei guasti e l'assistenza

■ Indossare calzature antinfortunistiche.
■ Fissare i componenti pesanti per impedire che cadano.
■ Non inserire parti del corpo nei componenti in movimento.

Rischio per il funzionamento o la sicurezza dell'apparecchio!

■ Utilizzare solo ricambi originali.

Rischio di danneggiamento di componenti sensibili a carica elettrostatica (ESD)!

■ Non toccare i moduli, inclusi i collegamenti e le piste conduttive.

Strumenti e ausili

Designazione Dettagli Immagini
Panno di protezione [00342013]	60 cm x 50 cm
Cacciavite Phillips (a croce) PH2
Punta Torx TX20 [00340865]	6,3 mm (1/4")
Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

Riparazione

4.1 Sostituzione della guarnizione della porta

Prerequisiti:

La porta è aperta.

4.1.1 Smontaggio della guarnizione della porta

1. Staccare la guarnizione della porta dalla scanalatura negli angoli destro e sinistro.

1. Estrarre la guarnizione della porta dalla scanalatura.

La guarnizione della porta è rimossa.

4.1.2 Montaggio della guarnizione della porta

	Lo spessore della nuova guarnizione della porta può essere leggermente diverso dallo spessore di quella vecchia. Ciò non incide sulla chiusura e sul funzionamento a lungo termine.
	Se l'apparecchio è dotato di cerniere regolabili o accessori, è possibile ottimizzare il comportamento di chiusura.
	I piccoli fori laterali nella guarnizione della porta sono funzionali (necessari per la ventilazione). Non si tratta di difetti di produzione.

Riparazione

1. Controllare che la scanalatura della guarnizione non sia danneggiata.

1. if Se la scanalatura della guarnizione è danneggiata.

2. Contattare l'assistenza tecnica.

3. i Una leggera deformazione della guarnizione della porta è normale e non incide sul funzionamento. Si consiglia di raddrizzare la guarnizione della porta prima di inserirla nell'apparecchio.

Riscaldare la guarnizione della porta con un asciugacapelli o acqua calda e ridarle la forma manualmente.

1. Spingere gli angoli della guarnizione nella scanalatura in alto e in basso.

1. Premere la guamizione nella scanalatura un pezzo per volta.

La guarnizione della porta è montata.

Riparazione

4.2 Sostituzione della maniglia della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Cacciavite a taglio Lama 10 mm x 1,6 mm x 200 mm

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
√ La porta è aperta.

4.2.1 Smontaggio della maniglia della porta

1. Togliere i due tappi delle viti (1).
2. Svitare le due viti (2).
3. Smontare la maniglia della porta (3).

La maniglia della porta è rimossa.

4.2.2 Montaggio della maniglia della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.3 Sostituzione della easy opening handle

Attrezzi speciali:

Cacciavite Phillips (a croce) PH2

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.

4.3.1 Smontaggio della easy opening handle

1. Togliere la copertura della easy opening handle (1).
2. Svitare le due viti (2).

La easy opening handle è rimossa.

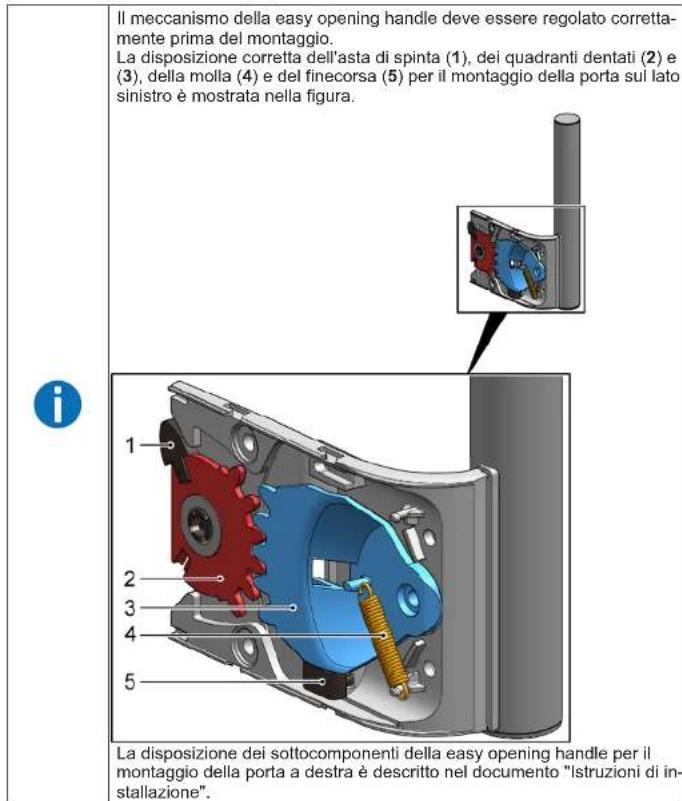

4.3.2 Montaggio della easy opening handle

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.4 Sostituzione della cerniera superiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

4.4.1 Smontaggio della cerniera della porta

Riparazione

1. Coricare l'apparecchio sul retro.

1. 1. Premere la copertura della cerniera superiore su entrambi i lati (1).
2. Tirare la copertura della cerniera superiore verso l'esterno (2).
3. Togliere la copertura della cerniera superiore (3).

1. 1. Svitare le due viti (1).

2. Togliere la cerniera superiore (2).

→ La cerniera superiore della porta è rimossa.

4.4.2 Montaggio della cerniera della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.5 Sostituzione della cerniera superiore della porta (porta con display)

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.

Riparazione

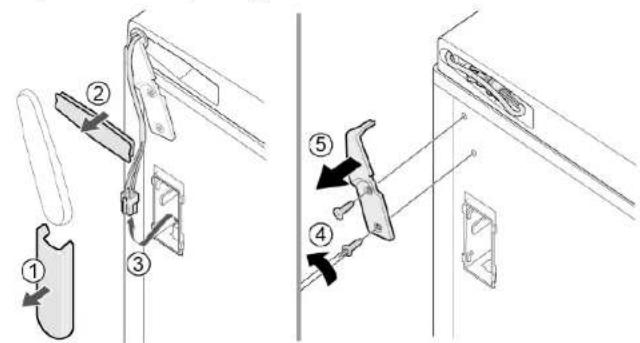

4.5.1 Smontaggio della cerniera della porta

1. Coricare l'apparecchio sul retro.

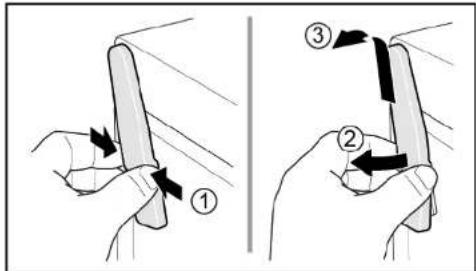

1. 1. Premere la copertura della cerniera superiore su entrambi i lati (1).

2. Tirare la copertura della cerniera superiore verso l'esterno (2).

3. Togliere la copertura della cerniera superiore (3).

1. 1. Togliere il coperchio del cavo (1).

2. Togliere la protezione del cavo (2).

3. Staccare il collegamento elettrico (3).
4. Svitare le due viti (4)
5. Togliere la cerniera superiore (5).

La cerniera superiore della porta è rimossa.

4.5.2 Montaggio della cerniera della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.6 Sostituzione della cerniera inferiore della porta

Attrezzi speciali:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
Gli accessori interni dell'apparecchio sono stati rimossi.
L'apparecchio è coricato sul retro.

La cemiera superiore è rimossa.→287

4.6.1 Sostituzione della cerniera inferiore della porta

1. Smontare la porta.

La cerniera inferiore è rimossa.

Riparazione

4.6.2 Montaggio della cerniera inferiore della porta

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.7 Sostituzione del ripiano

Prerequisiti:

La porta è aperta.

4.7.1 Smontaggio del ripiano

▶ Estrarre il ripiano.

Il ripiano è rimosso.

4.7.2 Montaggio del ripiano

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.8 Sostituzione del cassetto surgelati

Prerequisiti:

La porta è aperta.

4.8.1 Rimozione del cassetto surgelati

1. Estrarre completamente il cassetto surgelati (1).
2. Togliere il cassetto surgelati (2).

Il cassetto surgelati è rimosso.

4.8.2 Inserimento del cassetto surgelati

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.9 Sostituzione del fabbricatore di ghiaccio

Prerequisiti:

La porta è aperta.

4.9.1 Smontaggio del fabbricatore di ghiaccio

1. Estrarre il cassetto surgelati con il fabbricatore di ghiaccio (1).
2. Sbloccare i fermi (2).
3. Rimuovere il fabbricatore di ghiaccio (3).

Il fabbricatore di ghiaccio è rimosso.

4.9.2 Montaggio del fabbricatore di ghiaccio

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

Riparazione

4.10 Sostituzione della luce a LED superiore

Attrezzi speciali:

Cacciavite a taglio Lama 2,4 mm x 0,4 mm x 60 mm, nel kit [00341820]

L'apparecchio è dotato di una luce a LED esente da manutenzione. Queste luci possono essere riparate esclusivamente dall'assistenza tecnica o da tecnici autorizzati!

Prerequisiti:

L'apparecchio è scollegato dalla rete elettrica.
La porta è aperta.
Gli accessori interni superiori sono stati rimossi.

4.10.1 Smontaggio della luce a LED

1. Spostare la luce a LED sul lato sinistro.

Il collegamento elettrico della luce a LED è scollegato.

1. Sbloccare i fermi della luce a LED.

1. Togliere la luce a LED spostandola in avanti.

→ La luce LED è rimossa.

4.10.2 Montaggio della luce a LED superiore

Per il montaggio, seguire la procedura sopra descritta in senso opposto.

1.2.4 Simbolurile generale 411

Siguranța....412

1.2.4 Simbolurile generale

Tabel 3: Simbolurile generale

Siguranța

1. Lučko LED premaknite v levo.
