GSN36VIFP - Mraznička BOSCH - Bezplatný návod na obsluhu

Typ produktu	Vertikálna mraznička
Značka	Bosch
Model	GSN36VIFP
Rozmery (V × Š × H)	Približne 180 cm × 60 cm × 65 cm
Hmotnosť	Približne 70 kg
Napájanie	220-240 V, 50/60 Hz
Vnútorné osvetlenie	LED, vymeniteľné
Výroba ľadu	Áno, s nádobou a výrobníkom ľadu (vyberateľné)
Funkcia rýchleho zmrazovania	Nešpecifikované
Tesnenie dverí	Vymeniteľné, s drážkou
Kľučka dverí	Vymeniteľná, upevnenie skrutkami
Závesy	Vymeniteľné, nastaviteľné
Vnútorné police	Vymeniteľné
Nádoba na mrazené potraviny	Vyberateľná a vymeniteľná
Údržba a čistenie	Čistiť vlhkou handričkou a jemným čistiacim prostriedkom
Bezpečnosť	Pred akoukoľvek opravou odpojiť od siete, nosiť ochranné rukavice
Dostupné náhradné diely	Tesnenia, kľučky, závesy, police, nádoby, výrobník ľadu, LED osvetlenie
Opraviteľnosť	Opraviteľné spotrebiteľom pre uvedené diely
Návod na použitie	K dispozícii vo formáte PDF, 543 strán

Často kladené otázky - GSN36VIFP BOSCH

Ako vymeniť tesnenie dverí mrazničky Bosch GSN36VIFP?

Pri výmene tesnenia dverí otvorte dvere a vyberte staré tesnenie z drážky v rohoch. Potom nové tesnenie mierne zahrejte, aby ste ho pretvarovali, a potom ho postupne zatlačte do drážky, začínajúc od rohov. Uistite sa, že drážka nie je poškodená.

Ako vymeniť kľučku dverí?

Najskôr odpojte spotrebič a otvorte dvere. Odstráňte krytky skrutiek, odskrutkujte dve skrutky pomocou Torx TX20 a potom vyberte kľučku. Montáž sa vykonáva v opačnom poradí.

Môžem si sám opraviť LED osvetlenie?

LED osvetlenie sa považuje za bezúdržbové. Jeho výmenu musí vykonať zákaznícky servis alebo autorizovaný technik. Návod však podrobne popisuje postup demontáže, ak ste kvalifikovaný.

Ako rozmraziť moju mrazničku GSN36VIFP?

Návod neuvádza špecifický postup rozmrazovania. Vo všeobecnosti sa odporúča odpojiť spotrebič, vybrať potraviny a nechať dvere otvorené, aby ľad roztopil. Ďalšie podrobnosti nájdete v úplnom návode.

Aké sú bezpečnostné opatrenia pred opravou?

Pred zásahom vždy odpojte spotrebič od siete najmenej na 60 sekúnd. Noste ochranné rukavice proti porezaniu a bezpečnostnú obuv pre ťažké diely. Používajte iba originálne náhradné diely.

Kde nájdem úplný návod pre Bosch GSN36VIFP?

Kompletný návod na 543 strán je k dispozícii na bezplatné stiahnutie vo formáte PDF na stránke notice-facile.com. Môžete tiež požiadať o preklad do vášho jazyka.

Ako vymeniť nádobu na mrazené potraviny?

Otvorte dvere, úplne vytiahnite nádobu a potom ju vyberte. Nová nádoba sa inštaluje v opačnom poradí. Nie je potrebné žiadne náradie.

Môžem nastaviť závesy, ak dvere dobre nezavierajú?

Horné a dolné závesy sú nastaviteľné. Ak je to potrebné, môžete závesy vymeniť. Návod popisuje kompletnú výmenu pomocou Torx TX20.

Ako vyčistiť vnútro mrazničky?

Odpojte spotrebič, vyberte potraviny a police. Čistite vlhkou handričkou a jemným čistiacim prostriedkom. Pred opätovným uvedením do prevádzky dôkladne osušte.

Kde kúpiť náhradné diely pre tento model?

Originálne náhradné diely Bosch je možné objednať u zákazníckeho servisu alebo u autorizovaných predajcov. Návod obsahuje odkazy na diely (napr. [00342013] pre ochrannú tkaninu).

NÁVOD NA OBSLUHU GSN36VIFP BOSCH

1.1 Dôležité informácie 433

1.1.1 Účel 433

1.2 Vysvetlenie symbolov 433

1.2.1 Úrovne nebezpečenstva.... 433

1.2.2 Symboly označujúce riziká 433

1.2.3 Štruktúra varovaní 434

Nástroje a pomôcky 436

Oprava....437

4.1 Výmena tesnenia dvierok.... 437

4.2 Výmena dverovej úchytky 440

4.2.1 Odoberanie dverovej úchytky 440

4.2.2 Montáz dverovej úchytky 440

4.3 Výmena úchytky easy opening handle 441

4.3.1 Odoberanie úchytky easy opening handle 441

4.3.2 Montáž úchytky easy opening handle.... 441

4.4 Výmena horného závesu dverí 442

4.4.1 Odoberanie závesu dvierok 442

4.5 Výmena horného závesu dvierok (dvierka s displejom) 445

4.5.1 Odoberanie závesu dvierok 446

4.6 Výmena spodného závesu dvierok 448

4.6.1 Výmena spodného závesu dvierok.... 448

4.6.2 Montáž spodného závesu dvierok 449

4.7 Výmena odkladacej plochy.... 450

4.9.2 Montáz výrobnika ľadu 452

4.10 Výmena horného LED svetla 453

4.10.1 Odobratie LED osvetlenia 453

1.1 Dôležité informácie

1.1.1 Účel

Tieto pokyny pre opravu pomáhajú spotrebitelovi pri vlastnej oprave spotrebičov podľa nariadenia o ekodizajne (z marca 2021).

Obsahujú informácie o výmene určených náhradných dielov vrátane varovaní a rizík.

Ak máte otázky, kontaktujte náš zákaznícky servis. Za poškodenia ručíme len vtedy, ak pokyny boli dodržané správne.

1.2 Vysvetlenie symbolov

Úroveň varovania Význam
⚠ NEBEZPEČENSTVO	Následkom nerešpektovania varovného hlásenia je úmrtie alebo vážne zranenia.
⚠ VAROVANIE	Možným následkom nerešpektovania va-rovného hlásenia je úmrtie alebo vážne zranenia.
⚠ UPOZORNENIE	Možným následkom nerešpektovania va-rovného hlásenia sú mierne zranenia.
POZOR!	Možným následkom nerešpektovania va-rovného hlásenia je poškodenie majetku.

Tabul'ka 1: Úrovne nebezpečenstva

1.2.2 Symboly označujúce riziká

Symboly označujúce riziká sú symbolické znázornenia, ktoré naznačujú druh nebezpečenstva.
V tomto dokumente sa používajú nasledujúce symboly označujúce riziká:

Symbol označujúci riziko Význam
		Všeobecné varovné hlásenie
		Nebezpečenstvo v súvislosti s elektrickým napátím
		Nebezpečenstvo výbuchu
		Nebezpečenstvo porezania
		Nebezpečenstvo pomliaždenia

i O tomto dokumente

Symbol označujúci riziko Význam
		Nebezpečenstvo v súvislosti s horúcimi povrchmi
		Nebezpečenstvo v súvislosti s magnetic-kým poľom
		Nebezpečenstvo v súvislosti s neionizujú-cou radiáciou

Tabulka 2: Symboly označujúce riziká

1.2.3 Štruktúra varovani

Varovania v tomto dokumente majú štandardný vzhľad a štandardnú štruktúru.

Nasledujúci priklad znázorňuje varovanie pred zásahom elektrickým prúdom pri dotyku s časťami pod napátím. Je uvedené opatrenie na predídenie nebezpečenstvu.

V tomto dokumente sa používajú nasledujúce všeobecné symboly:

Všeob. symbol Význam
	Označenie špeciálneho pokynu (textové a/alebo grafické)
	Označenie jednoduchého pokynu (len textové)

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

• Chyby pri opravách na elektrických komponentoch môžu spôsobit' zásah elektrickým prúdom!
• Odpojte spotrebič od elektrickej siete aspoň 60 sekúnd pred začiatkom práce.
• Po oprave zariacfte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.
  Riziko poranenia na ostrých hranách!
  ■ Noste ochranné rukavice.
  Riziko pomliaždenia počas opravy, údržby, riešenia problémov a servisu na t'azkých a pohybujúcich sa komponentoch
  ■ Noste ochrannú obuv.
  ■ Zaistite t'ažké komponenty proti pádu.
  ■ Nesiahajte končatinami do pohybujúcich sa komponentov.
  Riziko ohrozenia bezpečnosti/funkčnosti spotrebiča!
  ■ Používajte len originálne náhradné diely.
  Riziko poškodenia elektrostaticky citlivých komponentov (ESD)!
  ■ Nedotýkajte sa modulov vrátane prípojok a vedení vodičov.

Nástroje a pomôcky

Označenie Detaily Snímky
Ochranná látka[00342013]	60 cm x 50 cm
Křížový skrutkovačPH2
Bit Torx TX20[00340865]	6,3 mm (1/4")
Plochý skrutkovač Čepeľ 2,4 mm x 0,4 mm x60 mm, v sade [00341820]

Oprava

4.1 Výmena tesnenia dvierok

Požiadavka:

Dvierka sú otvorené.

1. Uvoľnite tesnenie dvierok z drážky na pravom a l'avom rohu.

	Hrúbka nového tesnenia dvierok sa môže mierne odlišovat' od hrúbky starého tesnenia dvierok. Neovplyvní to zatváranie ani funkčnosť z dlhodobého hľadiska.
	Ak má váš spotrebič nastavitelné závesy alebo závesové úchytky, postupne môžete optimalizovať spôsob zatvárania.
	Malé bočné dierky v tesnení dvierok majú svoju funkciu (sú potrebné na vetranie). Nie sú výrobnou chybou.

Oprava

1. Skontrolujte poškodenie drážky na tesnenie.

1. if Ak je drážka tesnenia je poškodená.

2. Kontaktujte zákaznícky servis.

3. Mierna deformácia tesnenia dvierok je normalna a neovplyvňuje jeho funkciu. Odporůča sa vyrovnat' tesnenie pred jeho vložením do spotrebiča.

Nahrejte tesnenie dvierok použitim fénu alebo horúcej vody a manuálne ho vytvarujte.

1. Hore a dole vtlacte rohy tesnenia do drážky.

1. Jedno miesto po druhom vtlacte celé tesnenie do drážky.

4.2 Výmena dverovej úchytky

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Plochý skrutkovač Čepel' 10 mm x 1,6 mm x 200 mm

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.

4.2.1 Odoberanie dverovej úchytky

1. Odoberte dve krytky skrutiek (1).
2. Odskrutkujte dve skrutky (2).
3. Odoberte dverovú úchytku (3).

4.2.2 Montáž dverovej úchytky

4.3 Výmena úchytky easy opening handle

Špeciálne nástroje:

Križový skrutkovač PH2

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.

4.3.1 Odoberanie úchytky easy opening handle

▶ 1. Odoberte kryt úchytky easy opening handle (1).

4.4 Výmena horného závesu dverí

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

VAROVANIE

• Proces odoberania dvierok spotrebiča by mal vykonávať školený odborník.
  ▶ Na presunutie spotrebiča sa vyžadujú dve osoby.
  ▶ Použite vhodné nástroje a vybavenie.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

VAROVANIE

Zošmyknutie naklonených spotrebičov!

Zlomeniny/pomliażdenia

▶ Zaistite spotrebiče proti zošmyknutiu.

UPOZORNENIE

Riziko pádu dielov po uvol'není skrutiek!

Zranenie padajúcimi dielmi.

▶ Zaistite komponent proti pádu.

POZOR!

Riziko pádu dielov po uvol'není skrutiek!

Poškodenie iných častí spotrebiča alebo domácnosti zákazníka, napr.

podlahy

▶ Zaistite komponent proti pádu.

Požiadavka:

√ Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.

4.4.1 Odoberanie závesu dvierok

Oprava

1. Spotrebič dajte na zadnú stranu.

1. 1. Na oboch stranách stlačte kryt horného závesu (1).

2. Vytiahnite kryt horného závesu (2).

3. Odoberte kryt horného závesu (3).

→ Horný záves dvierok je odobratý.

4.5 Výmena horného závesu dvierok (dvierka s displejom)

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.

Oprava

4.5.1 Odoberanie závesu dvierok

1. Spotrebič dajte na zadnú stranu.

1. 1. Na oboch stranách stlačte kryt homého závesu (1).

2. Vytiahnite kryt horného závesu (2).

3. Odoberte kryt horného závesu (3).

Horný záves dvierok je odobratý.

4.6 Výmena spodného závesu dvierok

Špeciálne nástroje:

Bit Torx TX20 6,3 mm (1/4") [00340865]

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
√ Tvarovky z interiéru spotrebiča sú odobraté.
Spotrebič je na zadnej strane.

√ Horný záves je odobratý.→445

4.6.1 Výmena spodného závesu dvierok

1. Odoberte dvierka.

1. 1. Odskrutkujte skrutku (1).

2. Otočením vyberte spodný záves (2).

3. Odoberte spodný záves (3).

Spodný záves je odobratý.

Oprava

4.6.2 Montáž spodného závesu dvierok

4.7 Výmena odkladacej plochy

Požiadavka:

Dvierka sú otvorené.

Odkladacia plocha je odobratá.

4.7.2 Montáž odkladacej plochy

Dvierka sú otvorené.

4.8.1 Odobratie nádoby na zmrazené potraviny

1. Úplne vytiahnite nádobu na zmrazené potraviny (1).
2. Odoberte nádobu na zmrazené potraviny (2).

4.9 Výmena výrobníka ľadu

Požiadavka:

Dvierka sú otvorené.

4.9.1 Odobratie výrobníka ľadu

1. Úplne vytiahnite poličku s nádobou na zmrazené potraviny spolu s výrobníkom ľadu (1).
2. Uvolnite háčiky (2).
3. Odoberte výrobník ľadu (3).

Výrobník ľadu je odobratý.

4.10 Výmena horného LED svetla

Špeciálne nástroje:

Plochý skrutkovač Čepel' 2,4 mm x 0,4 mm x 60 mm, v sade [00341820]

Tieto svetlá môže opravovat' len zákaznícky servis alebo oprávnený technik!

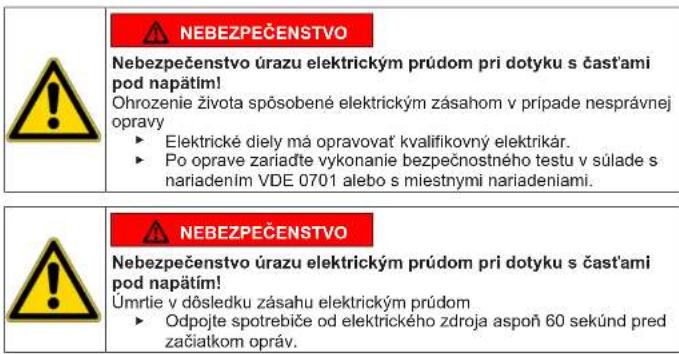

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Ohrozenie života spôsobené elektrickým zásahom v prípade nesprávnej opravy

Po oprave zariadte vykonanie bezpečnostného testu v súlade s nariadením VDE 0701 alebo s miestnymi nariadeniami.

NEBEZPEČENSTVO

Nebezpečenstvo úrazu elektrickým prúdom pri dotyku s čast'ami pod napätím!

Úmrtie v dôsledku zásahu elektrickým prúdom

- Odpojte spotrebiče od elektrického zdroja aspoň 60 sekúnd pred začiatkom opráv.

UPOZORNENIE

Ostré hrany!

Rezné poranenia

▶ Noste ochranné rukavice.

Požiadavka:

Spotrebič je odpojený od elektrického napájania.
Dvierka sú otvorené.
√ Horné tvarovky z interiéru sú odobraté.

4.10.1 Odobratie LED osvetlenia

1. Posuňte LED svetlo na ľavú stranu.
