GID18ASE0 - Congelador BOSCH - Manual de uso y guía de instrucciones gratis

Tipo de producto	Congelador vertical
Marca	Bosch
Modelo	GID18ASE0
Clase climática	SN-ST (templada a subtropical)
Capacidad de congelación	~20 kg/24 h
Autonomía en caso de fallo	~20 h
Dimensiones (Al x An x Pr)	185 x 60 x 65 cm
Peso neto	~70 kg
Alimentación eléctrica	220-240 V, 50 Hz
Consumo energético	Clase A+ (estimación)
Nivel sonoro	~42 dB
Refrigerante	R600a
Funciones principales	Congelación rápida, iluminación LED, alarma de puerta abierta
Seguridad	Bloqueo para niños, seguridad de superficies
Mantenimiento y limpieza	Limpiar con un paño suave y agua jabonosa, descongelación manual
Piezas de repuesto	Junta de puerta, bisagras, estantes, bandejas de alimentos congelados
Reparabilidad	Instrucciones de reemplazo incluidas para junta, bisagra, estante, bandeja

Preguntas frecuentes - GID18ASE0 BOSCH

¿Cómo instalar mi congelador Bosch GID18ASE0?

Coloque el aparato en un lugar bien ventilado, protegido de la luz solar directa y de fuentes de calor. Deje un espacio de al menos 5 cm en la parte trasera para la circulación de aire. Enchúfelo a una toma de corriente con conexión a tierra.

¿Cuál es la temperatura ideal de congelación?

La temperatura recomendada es de -18 °C. Use el botón de ajuste para cambiar la temperatura. Una temperatura más baja puede aumentar el consumo de energía.

¿Cómo invertir el sentido de apertura de la puerta?

Desenchufe el aparato. Desatornille las bisagras superior e inferior, retire la puerta, luego vuelva a montar las bisagras en el otro lado. Siga las instrucciones del manual para un montaje correcto.

¿Cómo descongelar el congelador?

Desenchufe el aparato y saque todos los alimentos. Deje la puerta abierta hasta que el hielo se derrita. No use nunca herramientas afiladas para raspar el hielo. Limpie y seque antes de volver a enchufar.

¿Qué hacer en caso de alarma sonora?

La alarma suena si la temperatura supera el umbral definido. Verifique que la puerta esté bien cerrada y que no haya un corte de corriente. Si la alarma persiste, contacte al servicio postventa.

¿Cómo limpiar las juntas de la puerta?

Use un paño suave húmedo con agua jabonosa. Luego seque cuidadosamente. Evite productos abrasivos, ya que podrían dañar la junta.

¿Puedo reemplazar yo mismo la junta de la puerta?

Sí, el manual proporciona instrucciones detalladas. Retire la junta vieja de la ranura, luego inserte la nueva presionando firmemente. Asegúrese de que la ranura no esté dañada.

¿Cómo reemplazar una bisagra de puerta?

Desenchufe el aparato. Con una punta Torx TX20, desatornille los tornillos de las bisagras. Retire la puerta, luego la bisagra. Monte la nueva bisagra en sentido inverso. Cuidado con la carga pesada.

¿Por qué mi congelador hace ruido?

Los ruidos de funcionamiento (borboteos, chasquidos) son normales. Si el ruido es anormal, verifique que esté nivelado y que nada toque el compresor. Consulte el manual si es necesario.

¿Dónde encontrar piezas de repuesto para mi modelo?

Las piezas de repuesto originales están disponibles en el servicio postventa de Bosch. Use solo piezas recomendadas para garantizar la seguridad y el funcionamiento.

MANUAL DE USUARIO GID18ASE0 BOSCH

1. Verifique se a ranhura para a junta apresenta danos.

Consejos de reparación - Congelador

En relación con este documento 255

1.1 Información importante 255

1.1.1 Finalidad 255

1.2 Explicación de símbolos generales.... 255

1.2.1 Niveles de peligrosidad 255

1.2.2 Símbolos de peligro 255

1.2.3 Estructura de las advertencias.... 256

1.2.4 Símbolos generales 256

Seguridad...... 257

2.1 Instrucciones generales de seguridad.... 257

2.1.1 Todos los aparatos electrodomésticos.... 257

Herramientas y auxiliares.... 258

Reparación 259

4.1 Sustituir la junta de la puerta 259
4.1.1 Retirar la junta de la puerta.... 259
4.1.2 Montar la junta de la puerta 259
4.2 Sustituir la bisagra de la puerta 262
4.2.1 Desmontar la bisagra de la puerta.... 262
4.2.2 Montar la bisagra de la puerta.... 263
4.3 Sustituir el estante.... 264
4.3.1 Extraer el estante.... 264
4.3.2 Montar el estante 264
4.4 Sustituir el cajón de productos congelados.... 265
4.4.1 Extraer el cajón de productos congelados 265
4.4.2 Montar el cajón de productos congelados.... 265

En relación con este documento

1.1 Información importante

1.1.1 Finalidad

Estas indicaciones de reparación sirven como ayuda al consumidor para reparar aparatos por su cuenta conforme al reglamento aplicable sobre diseño ecológico (a partir de 03/2021).

Contienen información sobre cómo sustituir repuestos determinados e incluye las advertencias y los riesgos.

En caso de dudas, póngase en contacto con nuestro departamento de atención al cliente. Solo asumiremos la responsabilidad por daños si las indicaciones de reparación se han seguido correctamente.

1.2 Explicación de símbolos generales

1.2.1 Niveles de peligrosidad

Los niveles de peligro consisten en un símbolo y una palabra de advertencia. La palabra de advertencia identifica la gravedad del peligro.

Nivel de peligro Significado
	PELIGRO	Si no se tiene en cuenta la advertencia, ocasionará la muerte o lesiones graves.
	ADVERTENCIA	Si no se tiene en cuenta la advertencia, puede ocasionar la muerte o lesiones graves.
	PRECAUCIÓN	Si no se tiene en cuenta la advertencia, puede ocasionar lesiones de carácter leve.
ATENCION		Si no se tiene en cuenta la advertencia, puede ocasionar daños materiales.

Tabla 1: Niveles de peligrosidad

1.2.2 Símbolos de peligro

Los símbolos de peligro son una representación simbólica que indica el tipo de peligrosidad.

En este documento se utilizan los siguientes símbolos de peligro:

Símbolo de peligro Significado
	Advertencia general
	Peligro de lesiones por corriente eléctrica
	Riesgo de explosión
	Peligro de lesiones a causa de cortes

En relación con este documento

Símbolo de peligro Significado
		Peligro de lesiones por aplastamiento
		Peligro de lesiones por superficies calientes
		Peligro a causa de campos magnéticos de gran potencia
		Peligro derivado de radiación no ionizante

Tabla 2: Símbolos de peligro

1.2.3 Estructura de las advertencias

Las advertencias de este documento tienen una apariencia y una estructura uniformes.

El ejemplo siguiente muestra una advertencia de descarga eléctrica a causa de piezas o partes cargadas con tensión. Se menciona la medida para evitar el peligro.

1.2.4 Símbolos generales

En este documento se utilizan los siguientes símbolos generales:

Símbolo general Significado
	Identificación de una indicación especial (texto y/o gráfico)

			Identificación de un consejo simple (solo texto)
			Identificación de un enlace a un video tutorial
			Identificación de una herramienta requerida
			Identificación de una condición previa (prerrequisito)
[interd]			Identificación de una condición (si ..., entonces ...)
[interal]			Identificación de un resultado
[Iniciar] Identificación de una tecla o botón
[00123456] Identificación de un número de material
Estado Identificación del texto / ventana mostrado (en el display del aparato)

Tabla 3: Símbolos generales

Seguridad

2.1 Instrucciones generales de seguridad

2.1.1 Todos los aparatos electrodomésticos

¡Riesgo de descarga eléctrica debido a piezas con tensión!

• ¡Los errores en las reparaciones que incluyan componentes eléctricos pueden provocar una descarga eléctrica!
  ■ Desconectar el aparato de la red durante al menos 60 segundos antes de comenzar con el trabajo.
  ■ Después de la reparación, encargar una prueba de seguridad conforme a VDE 0701 o los reglamentos específicos del país.

¡Riesgo de lesiones debido a bordes afilados!

■ Usar guantes de protección.

Riesgo de aplastamiento durante la reparación, mantenimiento, resolución de problemas y servicio debido a componentes pesados y móviles

■ Usar calzado de seguridad.
■ Asegure los componentes pesados para que no se caigan.
■ No pegue partes del cuerpo en componentes móviles.

¡Riesgo para la seguridad/el funcionamiento del aparato!

- Utilizar únicamente los repuestos originales.

¡Riesgo de daños de los componentes sensibles a cargas electrostáticas (ESD)!

■ No tocar los módulos, incluidas las conexiones y las pistas conductoras.

Herramientas y auxiliares

Designacion Detalles Imagenes
Paño de protección[00342013]	60 cm x 50 cm
Punta Torx TX20[00340865]	6,3 mm (1/4")

Reparación

4.1 Sustituir la junta de la puerta

Requisito:

La puerta está abierta.

4.1.1 Retirar la junta de la puerta

1. Soltar la junta de la puerta de la ranura por las esquinas izquierda y derecha.

1. Sacar la junta de la puerta de la ranura.

Se ha retirado la junta de la puerta.

4.1.2 Montar la junta de la puerta

	El grosor de la nueva junta de la puerta puede diferir ligeramente del grosor de la junta usada. Esto no afectará al comportamiento de cierre ni al funcionamiento a largo plazo.
	Si su aparato tienen bisagras ajustables o accesorios de bisagra, puede optimizar el comportamiento de cierre.
	Los pequeños agujeros laterales de la junta de la puerta son funcionales (necesarios para la ventilación). No se trata de un fallo de producción.

Reparación

1. Comprobar si la ranura de la junta presenta daños.

1. if Si la ranura de la junta está dañada.

Contactar con el servicio de atención al cliente.

3.

Una ligera deformación de la junta de la puerta es normal y no afecta a su función. Se recomienda alisar la junta de la puerta antes de insertarla en el aparato.

Calentar ligeramente la junta de la puerta con un secador de pelo o agua caliente y volver a darle forma con las manos.

1. Presionar las esquinas de la junta en la parte superior y la inferior de la ranura.

1. Presionar metiendo toda la junta paso a paso en la ranura.

La junta de la puerta está montada.

Reparación

4.2 Sustituir la bisagra de la puerta

Herramientas necesarias:

Punta Torx TX20 6,3 mm (1/4") [00340865]

Requisito:

El aparato está desconectado del suministro eléctrico.
La puerta está abierta.

4.2.1 Desmontar la bisagra de la puerta

1. 1. Desatornillar los dos tornillos (1).

2. Soltar la bisagra superior (2).

3. Sacar la puerta con la bisagra superior (3).

1. 1. Retirar la puerta (1).

2. Retirar la bisagra superior (2).

Se ha retirado la bisagra superior.

Reparación

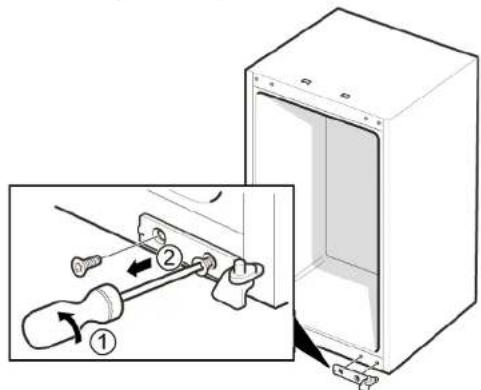

1. 1. Desatornillar los dos tornillos (1).
2. Retirar la bisagra inferior (2).

Se ha retirado la bisagra inferior.

4.2.2 Montar la bisagra de la puerta

▶ Montar en orden inverso.

Reparación

4.3 Sustituir el estante

Requisito:

La puerta está abierta.

4.3.1 Extraer el estante

▶ Sacar el estante.

Se ha retirado el estante.

4.3.2 Montar el estante

▶ Montar en orden inverso.

Reparación

4.4 Sustituir el cajón de productos congelados

Requisito:

La puerta está abierta.

4.4.1 Extraer el cajón de productos congelados

1. Sacar por completo el cajón de productos congelados (1).
2. Extraer el cajón de productos congelados (2).

Se ha retirado el cajón de productos congelados.

4.4.2 Montar el cajón de productos congelados

▶ Montar en orden inverso.
