INSTRUKCJA OBSŁUGI PCS38O SCHEPPACH

Objaśnienie symboli na produkcie

Zastosowanie symboli w niniejszym podręczniku ma za zadanie zwrócenie uwagi na możliwe ryzyka. Symbole bezpieczeństwa i ich objaśnienia muszą być dokładnie zrozumiane. Same ostrzeżenia nie powodują usunięcia ryzyka i nie mogą zastąpić prawidłowych środków ochrony przed wypadkami.

		Przeczytaj, zrozum i przestrzegaj wszystkich ostrzeżeń
		Ostrzeżenie! Możliwe odbicia (odrzuty). Uważaj na ustawienia piły łańcuchowej i unikaj kontaktu z końcówką pręta
		Nie należy korzystać z urządzenia jedną ręką.
		Korzystaj z urządzenia oburącz.
		Zawsze noś okulary ochronne, ochronniki słuchu i kask.
		Przed rozpoczęciem korzystania z urządzenia przeczytaj kompletny podręcznik użytkownika.
		Podczas korzystania z urządzenia noś dla bezpieczeństwa rękawice antywibracyjne.
		Zawsze noś antypoślizgowe obuwie ochronne z ochroną przed przecięciem podczas używania tego produktu.
		Ważne jest, aby nosić odzież ochronną dla stóp, nóg, rąk i przedramion.
		Korek wlewu paliwa
		Otwór wlewowy na olej łańcuchowy.

	Ssanie
[647]	Ustawienia dla gaźnika:L Niska prędkośćH Wysoka prędkośćT Bieg jałowy
[87E]	Ustawianie naprężenia łańcucha:Biała strzałka: Poluzuj łańcuchCzarna strzałka: Dociągnij łańcuch
	Kierunek instalowania łańcucha
[10105]	Gwarantowany poziom mocy akustycznej urządzenia.
	Deklaracja zgodności (patrz rozdział „Deklaracja zgodności“). Produkty oznaczone tym symbolem spełniają wszystkie istotne rozporządzenia wspólnotowe dotyczące Europejskiego Obszaru Gospodarczego
	Długość cięcia
	Waga
	Długość miecza
[DC40]	Unikaj kontaktu z końcówką szyny
[EX8A]	Ogień zabroniony
[4060]	Gorące powierzchnieDźwignia Start / Stop
	Stosunek mieszania

Spis treści: Strona:

1. Wprowadzenie 161
2. Opis urządzenia 161
3. Zakres dostawy 161
4. Zastosowanie zgodne z przeznaczeniem 162
5. Uwagi dotyczące bezpieczeństwa 162
6. Ustawianie 170
7. Obsługa 173
8. Czyszczenie 175
9. Konserwacja i utrzymanie w dobrym stanie 175
10. Dane techniczne 179
11. Przechowywanie 179
12. Transport 180
13. Utylizacja i recykling 180
14. Rozwiązywanie problemów 180
15. Deklaracja zgodności 393

1. Wprowadzenie

Producent:

Scheppach GmbH

mamy nadzieję, że nowe narzędzie zapewni Ci wiele radości i sukcesów.

Uwaga:

Zgodnie z obowiązującym prawem dotyczącym odpowiedzialności za produkt, producent urządzenia nie ponosi odpowiedzialności za uszkodzenia produktu lub szkody wyrządzone przez produkt, które występują na skutek:

• Niewłaściwego obchodzenia się,
• Niespełniania wymogów instrukcji obsługi,
• Naprawy przez osoby trzecie, a nie przez autoryzowanych serwisantów,
• Montażu i wymiany nieoryginalnych części zamiennych,
• Zastosowań innych niż określone,

Zalecamy:

Zapoznaj się z pełnym tekstem instrukcji obsługi przed zainstalowaniem i uruchomieniem urządzenia. Instrukcje operacyjne mają na celu pomóc użytkownikowi zapoznać się z maszyną i wykorzystać jej możliwości zastosowania zgodnie z zaleceniami. Instrukcja obsługi zawiera ważne informacje o tym jak obsługiwać maszynę bezpiecznie, profesjonalnie i ekonomicznie, jak uniknąć niebezpieczeństwa, kosztownych napraw, zmniejszyć przestoje i jak zwiększyć niezawodność oraz okres trwałości urządzenia. W uzupełnieniu do przepisów bezpieczeństwa w instrukcji obsługi, należy spełniać obowiązujące przepisy, które mają zastosowanie przy działaniu urządzenia w danym kraju. Zachowaj pakiet instrukcji obsługi do urządzenia przez cały czas i przechowuj go w plastikowej osłonie, aby chronić go przed brudem i wilgocią. Przed każdorazowym uruchomieniem urządzenia przeczytaj instrukcję obsługi i starannie przestrzegaj zawartych w niej informacji.

Urządzenie może być obsługiwane wyłącznie przez osoby, które zostały przeszkolone w zakresie obsługi urządzenia i które są poinformowane o związanych z tym zagrożeniach. Musi być spełnione wymaganie określonego wieku.

Poza wskazówkami bezpieczeństwa zawartymi w niniejszej instrukcji obsługi oraz szczególnych instrukcjach dla danego kraju, muszą być przestrzegane powszechnie uznane przepisy techniczne dotyczące funkcjonowania identycznych urządzeń.

Nie ponosimy odpowiedzialności za wypadki lub szkody powstałe wskutek nieprzestrzegania niniejszej instrukcji oraz wskazówek bezpieczeństwa.

2. Opis urządzenia

1 Miecz
2 Lańcuch piły
3 Koło napinające łańcucha
4 Ogranicznik pazurkowy
5 Dźwignia hamulcowa łańcucha / przednia ochrona rąk
6 Przedni uchwyt
7 Uchwyt rozrusznika
8 Śrubokręt (Ustawienie pompy olejowej)
9 Pokrywa filtra powietrza
10 Przełącznik STOP
11 Blokada bezpieczeństwa
12 Pokrywa zbiornika oleju
13 Obudowa wentylatora
14 Pokrywa zbiornika paliwa
15 Tylny uchwyt/ Pętla
16 Ochrona łańcucha
17 Przepustnica (ustawienie gaźnika)
18 Przycisk mocujący miecz i dźwignia
19 Spust przepustnicy
20 Łapacz łańcucha
21 Mieszalnik paliwa
22 Klucz do świecy zapłonowej
23 Pompa paliwowa ("Pumpball")

3. Zakres dostawy

• Piła łańcuchowa
• Tłumaczenie oryginalnej instrukcji obsługi
• Karta gwarancyjna
• Klucz do świecy zapłonowej
• Ostona miecza
• Śrubokręt
• Mieszalnik paliwa

- Otwórz opakowanie i ostrożnie wyjmij urządzenie.

- Usunąć opakowanie.

- Upewnić się, że dostępne są wszystkie części wymienione na liście.t.

- Sprawdzić urządzenie i pozostałe części pod kątem uszkodzeń.

- Jeśli to możliwe, należy przechowywać opakowanie, aż do wygaśnięcia okresu gwarancyjnego

- Przeczytać instrukcję obsługi, aby przed rozpo- częciem używania narzędzia zapoznać się z jego obstługą.

- Stosować wyłącznie oryginalne akcesoria i części zamienne. Części zamienne są dostępne na zapytanie w serwisie telefonicznym klienta.

- W razie kontaktu z serwisem telefonicznym klienta należy podać numer części.

⚠ OSTRZEŻENIE!

Urządzenia i materiały opakowania nie są zabawkami! Dzieci nie powinny być dopuszczone do zabawy torbami z tworzywa sztucznego, folią i drobnymi częściami! Istnieje ryzyko połknięcia i uduszenia się!

4. Zastosowanie zgodne z przeznaczeniem

Łańcuch jest przeznaczony wyłącznie do cięcia drewna. Możesz tylko ciąć drzewa, jeśli odbyłeś odpowiednie przeszkolenie. Producent nie może być pociągnięty do odpowiedzialności za szkody powstałe w wyniku nieprawidłowego użytkowania.

NIE używać piły łańcuchowej podczas prac na drzewie.

Maszyna może być stosowana tylko zgodnie z jej przeznaczeniem. Każde inne użycie jest uważane za przypadek niewłaściwego zastosowania.

Użytkownik/operator, a nie producent ponosi odpowiedzialność za jakiekolwiek szkody lub urazy wszelkiego rodzaju powstałe w wyniku tego.

Należy pamiętać, że nasz sprzęt nie został zapro- jektowany do użytku komercyjnego, handlowego lub przemysłowego.

Nasza gwarancja nie obowiązuje, gdy urządzenie jest stosowane w zakładach rzemieślniczych, handlowych lub przedsiębiorstw przemysłowych lub do celów równoważnych.

Należy zawsze przestrzegać wytycznych z dostarczonej przez producenta instrukcji obsługi, aby zagwarantować prawidłowe używanie urządzenia. Każde urządzenie, które nie jest wyraźnie dozwolone w podręczniku, może prowadzić do uszkodzenia urządzenia i spowodować poważne zagrożenia dla użytkownika. Uwzględnić ograniczenia we wskazówkach bezpieczeństwa.

⚠ ZAGROŻENIE! Stosować piłę łańcuchową wyłącznie do cięcia drewna. Ze względu na duże niebezpieczeństwo obrażeń dla użytkownika nie wolno stosować urządzenia do celów, do których nie jest ono przeznaczone. Przykładowo nie wolno stosować piły łańcuchowej do cięcia tworzyw sztucznych, murów lub innych materiałów budowlanych niż drewno. Ze względów bezpieczeństwa nie wolno stosować urządzenia jako jednostki napędowej dla innych urządzeń tego samego rodzaju

Osoby, które nie mogą używać urządzenia:

Osoby, które nie zapoznały się z instrukcją obsługi; dzieci, młodzież poniżej 16 roku życia oraz osoby pozostające pod wpływem alkoholu, narkotyków lub leków

5. Uwagi dotyczące bezpieczeństwa

W niniejszej instrukcji sekcje dotyczące Twojego bezpieczeństwa zaznaczone są tym znakiem: △

Instrukcja ta zawiera również inny ważny tekst oznaczony słowem „OSTROŻNIE!“

⚠ OSTROŻNIE

Podczas korzystania z urządzenia środki bezpieczeństwa muszą być przestrzegane, aby uniknąć zranienia i uszkodzenia. Dlatego należy uważnie przeczytać tę instrukcję obsługi/te uwagi dotyczące bezpieczeństwa. Jeśli przekazujesz maszynę innym osobom, należy przekazać również niniejszą instrukcję/te uwagi dotyczące bezpieczeństwa. Nie ponosimy odpowiedzialności za wypadki lub uszkodzenia spowodowane nieprzestrzeganiem niniejszej instrukcji i tych wskazówek bezpieczeństwa.

⚠️ NIEBEZPIECZEŃSTWO

Jeśli ta instrukcja nie jest przestrzegana, istnieje po-ważne zagrożenie dla życia lub ryzyko zagrażają-cych życiu obrażeń.

⚠ OSTRZEŻENIE

Jeśli ta instrukcja nie jest przestrzegana, istnieje niebezpieczeństwo dla życia lub ryzyko poważnych obrażeń.

⚠ UWAGA

Jeśli ta instrukcja nie jest przestrzegana, istnieje niebezpieczeństwo uszkodzenia silnika lub innych przedmiotów.

⚠ UWAGA

W przypadku nieprzestrzegania tej wskazówki istnieje niebezpieczeństwo uszkodzenia silnika lub innych wartości materialnych.

5.1 Ogólne uwagi dotyczące bezpieczeństwa

⚠ OSTROŻNIE!: Podczas pracy z narzędziami, które wykorzystują paliwa, następujące podstawowe zasady muszą być przestrzegane, aby zminimalizować ryzyko zranienia i / lub uszkodzenia urządzenia.

Przeczytaj te zawiadomienia przed użyciem piły i zachowaj je.

1. Nie należy używać piły, gdy jesteś zmęczony, chory lub pod wpływem alkoholu i/lub narkotyków.

2. Należy zachować ostrożność przy obchodzeniu się z paliwem. Użyj piły w odległości co najmniej 3 m od miejsca napełniania paliwa.

3. Zacznij cięcie tylko wtedy, gdy środowisko pracy zostało uporządkowane, kiedy stworzyłeś bezpieczną równowagę i planowaną drogę ucieczki przed upadającym drzewem.

4. Przed uruchomieniem piły łańcuchowej, upewnij się, że nie jest w kontakcie z jakimikolwiek przedmiotami.
5. Noś piłę łańcuchową tylko wtedy, gdy silnik zatrzyma się, osłona ostrza jest na pasku łańcucha i wylot spalin jest skierowany z dala od ciebie.
6. Nie uruchamiaj piły łańcuchowej, która jest uszkodzona, nieprawidłowo ustawiona lub niepełnie lub lużno zmontowana. Upewnij się, że piła łańcuchowa zatrzymuje się, gdy hamulec zostaje włączony.
7. Wyłącz silnik przed odłożeniem piły łańcuchowej.
8. Podczas cięcia małych krzewów i drzewek, należy zachować szczególną ostrożność, ponieważ cienkie gałęzie mogą zostać pochwycone przez piłę i wyrzucone w ciebie lub mogą zaburzyć Twoją równowagę.
9. Podczas cięcia gałęzi pod napięciem, należy mieć świadomość potencjalnego odbicia gdy napięcie zostaje nagle uwolnione.
10. Upewnij się, że uchwyty są suche, czyste i wolne od oleju lub paliwa.
11. Nie tnij drzew tą piłą łańcuchową, chyba że masz odpowiednie przeszkolenie.
12. Ogólna konserwacja tej piły łańcuchowej, oprócz punktów podanych w niniejszej instrukcji oraz instrukcjach konserwacyjnych, musi być wykonywana przez autoryzowany serwis klienta.
13. Do transportu i przechowywania piły łańcuchowej zamontuj osłonę ostrza do paska łańcuchowego.
14. Nie powinieneś pracować z piłą w otoczeniu łatwopalnych cieczy lub gazów, ani w pomieszczeniach, ani na zewnątrz. Istnieje ryzyko wybuchu i/lub pożaru.
15. Nie napełniaj paliwa, oleju lub smaru, gdy piła łańcuchowa jest uruchomiona.
16. Tnij tylko odpowiedni materiał: Tnij tylko drewno. Nie używaj piły łańcuchowej do prac, dla których nie jest odpowiednia. Na przykład nie używaj piły łańcuchowej do cięcia tworzyw sztucznych, murowanych lub materiałów budowlanych, które nie są wykonane z drewna.
17. Urządzenie wytwarza trujące spaliny po uruchomieniu silnika. Nigdy nie pracuj w zamkniętych lub żle wentylowanych pomieszczeniach.
18. W celu znalezienia znacznej szkody lub usterki, należy sprawdzić maszynę przed użyciem oraz w przypadku upuszczenia jej.
19. Jeśli płyn jest rozlany podczas napełniania zbiornika oleju lub paliwa, maszyna musi być oczyszczona przed użyciem.

Jako użytkownik piły łańcuchowej, musisz spełnić kilka punktów w celu wykonywania pracy piłowania bez wypadków i urazów.

1. Podstawowa znajomość odbicia może zmniejszyć lub wykluczyć element zaskoczenia. Nagłe i pochopne reakcje mogą prowadzić do wypadków.
2. Kiedy silnik jest uruchomiony, trzymaj się piły mocno obiema rękami, z prawą ręką na uchwycie z tyłu i lewą ręką na uchwycie z przodu. Kciuk i palce powinny mocno ściskać uchwyty piły łańcuchowej. Pewny chwyt pozwala zamortyzować odbicia i trzymać piłę pod kontrolą. Nie puszczaj uścisku.
3. Upewnij się, że obszar, w którym wykonujesz cięcie jest wolny od przeszkód. Końcówka paska łańcucha nie może stykać się z pniami drzew, gałęziami i podobnymi przy cięciu piłą.
4. Użyj szybkiej prędkości silnika.
5. Nie wychylaj się za daleko do przodu i nie tnij powyżej Twojej wysokości ramion.
6. Wyostrz i utrzymuj piłę łańcuchową zgodnie z instrukcjami producenta.
7. Jeśli narzędzie zacina się podczas cięcia, musi być natychmiast wyłączone i dokładnie uwolnione. Następnie, urządzenie musi być sprawdzone pod kątem uszkodzeń (np. wygięty pasek łańcucha) i musi zostać przeprowadzony rozruch próbny.
8. Do ścinania drzew lub ich przycinania na długość należy do drewna przewidzianego do ścięcia przyłożyć listwę zębatkową (ogranicznik szponowy). Stosowanie listwy zębatkowej zaleca się także podczas przecinania grubych gałęzi
9. Przed każdym przycinaniem na długość wypo- zycjonować stabilnie listwę zębatkową i rozpo- cząć cięcie drewna dopiero przy uruchomionej pile łańcuchowej. Następnie piła jest podnoszo- na za pomocą tylnego uchwytu i prowadzona za pomocą przedniego uchwytu. Listwa zębatkowa działa jak punkt obrotowy. Do ponownego wypo- zycjonowania wywiera się lekki nacisk na przedni uchwyt. W tym celu lekko odciągnąć piłę. Umie- ścić listwę zębatkową głębiej i ponownie pod- nieść piłę za pomocą tylnego uchwytu.

Używaj wyłącznie dopuszczonej piły łańcuchowej i kombinacji pasków łańcucha

Osprzęt do cięcia dostarczany jest optymalnie dopasowany do tej piły łańcuchowej.

Kiedy parowane komponenty nie pasują do siebie, nasadka tnąca może zostać nieodwracalnie uszkodzona po krótkim czasie pracy i spowodować szko-dę.

⚠ UWAGA

Poniższa informacja przeznaczona jest głównie dla użytkownika końcowego lub sporadycznego. Ta piła łańcuchową została zaprojektowana do okazjonalnego użytku przez właścicieli domów, właścicieli ogrodów i kamperów, do ogólnych prac takich jak usuwanie, cięcia drewna opałowego itp. Nie jest przeznaczona do dłuższej pracy. Podczas dłuższej pracy, ze względu na wibracje, istnieje ryzyko wystąpienia problemów z krążeniem w rękach użytkownika (syndrom białych palców). Syndrom białych palców jest chorobą naczyniową, gdzie małe naczynia krwionośne w palcach rąk i nóg wyglądają jakby doznały odbarwienia. Do obszarów dotkniętych krew nie jest dostarczana i dlatego wyglądają bardzo blado.

Częste korzystanie z maszyn wibracyjnych może powodować uszkodzenie nerwów u osób, których krążenie jest zagrożone (np. palaczy, osób chorych na cukrzycę).

Jeśli zauważysz nietypowe osłabienie, należy natychmiast przerwać pracę i skonsultować się z lekarzem. Należy przestrzegać następujących przepisów w celu zmniejszenia ryzyka:

• Utrzymuj swoje ciało, a szczególnie dłonie, w cieple w zimną pogodę.
• Rób regularne przerwy, podczas których poruszaj rękami, aby poprawić krążenie.
• Zapewnij najniższe możliwe drgania maszyny poprzez regularne jej konserwowanie i utrzymując komponenty ściśle.

5.2 Bezpieczeństwo osobiste

• Nigdy nie należy używać tylko jednej ręki podczas używania piły! W przeciwnym razie istnieje ryzyko, że pracujący pracownicy, pomocnicy lub pozostałe osoby mogą odnieść obrażenia. Piła łańcuchowa została zaprojektowana do użytku obiema rękami.
• Noś środki ochrony osobistej (PPE), składające się z: odpornych na cięcie butów, odpornych na cięcie spodni, dobrze widocznej kamizelki lub kurtki w kolorach sygnałowych, rękawic i hełmu z wizjerem i ochroną słuchu.
• Podczas uruchamiania piły łańcuchowej lub cięcia nią, żadne inne osoby nie powinny być blisko ciebie. Upewnij się, że osoby postronne i zwierzęta nie mogą dostać się do środowiska pracy.
• Kiedy silnik jest uruchomiony, wszystkie części ciała muszą być skierowane od piły łańcuchowej.

5.3 Uwagi dotyczące bezpieczeństwa przy obchodzeniu się z paliwami łatwopalnymi

1. OSTRZEŻENIE: Benzyna jest łatwopalna!
2. Przechowuj benzynę w pojemnikach, które zostały zaprojektowane specjalnie do tego celu.

3. Ponownie napełniaj benzyną, gdy jesteś na ze- wnątrz, i nie pal.

4. Napełniaj benzyną przed uruchomieniem silnika. Nie wolno zdejmować korka wlewu zbiornika paliwa i napełniać benzyną gdy silnik pracuje lub gdy jest jeszcze gorący.

5. Gdy paliwo zostało rozlane, nie uruchamiaj silnika, ale wyjmij urządzenie z obszaru rozlanego paliwa i unikaj wszelkich źródeł zapłonu, aż wszystkie opary benzyny zostaną rozproszone. Nałoż zatyczkę bezpiecznie na zbiorniku paliwa i na kanistrze.

Tankowanie

- Wyłącz silnik przed tankowaniem.

⚠ OSTRZEŻENIE! Zawsze otwieraj korek wlewu paliwa, uważając, aby istniejące ciśnienie mogło być uwalniane powoli.

- Wysokie temperatury są generowane na obudowie podczas pracy. Przed tankowaniem pozwól urządzeniu na całkowite ostygnięcie.

⚠ OSTRZEŻENIE! Jeśli urządzenie nie ostygnie wystarczająco, paliwo może zapalić się podczas tankowania i spowodować poważne oparzenia.

• Upewnij się, że zbiornik nie jest przepelniony. Jeśli rozlejesz paliwo, od razu je wytrzyj i oczyść urządzenie.
• Zawsze zamykaj korek gwintowany na zbiorniku paliwa prawidłowo, tak aby był zabezpieczony przed poluzowaniem przez wibracje podczas pracy.

⚠️ NIEBEZPIECZEŃSTWO

Nigdy nie tankuj urządzenia blisko otwartego ognia.

SPECJALNE PRZEPISY BEZPIECZEŃSTWA DOTYCZĄCE STOSOWANIA SILNIKÓW SPALI-NOWYCH

⚠️ NIEBEZPIECZEŃSTWO

Silniki spalinowe są szczególnym zagrożeniem podczas pracy i tankowania. Zawsze należy przeczytać i przestrzegać ostrzeżeń. Nieprzestrzeganie może prowadzić do poważnych, a nawet śmiertelnych obrażeń.

1. Nie wolno dokonywać żadnych modyfikacji urządzenia.
2. ⚠ OSTRZEŻENIE!
   Ryzyko zatrucia, Spaliny, paliwo, oleje smarowe, opary oleju, trociny i smary są trujące. Spaliny nie mogą być wdychane.
3. ⚠ OSTRZEŻENIE!
   Ryzyko poparzenia!, Nie dotykaj układu wydechowego i silnika napędowego.
4. Nie należy używać urządzenia w pomieszczeniach bez wentylacji lub łatwo palnych środowiskach.

5. ⚠ Ryzyko eksplozji!

Nigdy nie używaj urządzenia w pomieszczeniach z substancjami łatwopalnymi.

1. Podczas transportu zabezpiecz narzędzie przed przesuwaniem i pochylaniem.

2. Upewnij się, że nie ma wycieków paliwa do silnika lub układu wydechowego podczas tankowania.

3. Naprawy i prace ustawiania musza być wykonywane przez uprawnionych specjalistów.

4. Nie należy dotykać części mechanicznych, które są ruchome i gorące. Nie należy usuwać osłon ochronnych.

5. Wartości podane w danych technicznych na podstawie poziomu mocy akustycznej ( L_WA ) i poziomu ciśnienia akustycznego ( L_pA ) są poziomami emisji i nie muszą odzwierciedlać bezpiecznych poziomów pracy. Ponieważ istnieje związek między poziomami emisji i imisji, nie mogą być stosowane w celu określenia w wiarygodny sposób potencjalnie potrzebnych, dodatkowych środków bezpieczeństwa. Czynniki wpływające na poziom imisji obecnego pracownika to cechy środowiska pracy, inne źródła hałasu itd. takie jak liczba maszyn i inne pobliskie procesy i ramy czasowe, gdy użytkownik jest narażony na hałas. Niedozwolony poziom imisji może także różnić się w zależności od kraju. Informacja ta daje użytkownikowi urządzenia możliwość przeprowadzenia lepszej oceny ryzyka.

6. Nigdy nie należy wkładać żadnych przedmiotów do szczelin odpowietrzania. Dotyczy to również tego, gdy urządzenie jest wyłączone. Nieprzestrzeganie może spowodować obrażenia lub uszkodzenie urządzenia.

7. Utrzymuj narzędzie z dala od plam oleju, brudu i innych zanieczyszczeń.

8. Upewnij się, że absorbery oraz filtry powietrza funkcjonują prawidłowo. Te elementy działają jako ochrona przed ogniem w przypadku braku zapłonu.

9. Wyłącz silnik:

- kiedy opuszczasz urządzenie

- przed tankowaniem

1. Nigdy nie używaj dźwigni ssania w celu zatrzymania silnika.

5.4 Funkcje bezpieczeństwa piły łańcuchowej (Rys.1)

1 PIŁA- ŁAŃCUCH Z NISKIM ODBICIEM pomaga w specjalnie opracowanych urządzeniach zabezpieczających w celu zmniejszenia siły odbicia, dzięki czemu można je lepiej zaabsorbować.

5 DŻWIGNIA HAMULCOWA ŁAŃCUCHA / 3 PRZEDNIA OSŁONA RĄK chroni lewą dłoń operatora jeśli zsuwa się z przedniego uchwytu, gdy piła jest uruchomiona.

3 HAMULEC ŁAŃCUCHA jest to funkcja bezpieczeństwa w celu ograniczenia obrażeń w oparciu o odbicie przez zatrzymanie uruchomionego łańcucha piły w ciągu milisekund. Jest ona aktywowana przez

11 PRZYCISK BLOKADY BEZPIECZEŃSTWA zapobiega niezamierzonemu zwiększeniu prędkości obrotowej silnika. Dopóki blokada bezpieczeństwa jest wciśnięta, nie można dociskać dźwigni gazu (19).

10 PRZEŁĄCZNIK STOP w razie aktywacji powoduje natychmiastowe zatrzymanie silnika. W celu uruchomienia lub ponownego uruchomienia silnika należy ustawić przełącznik STOP w pozycji „I”.

16 OCHRONA łańCUCHA jest stosowana przy za- trzymanym silniku i zmniejsza ryzyko powstania ran ciętych przez zęby łańcucha

20 CHWYTNIK łańCUCHA zmniejsza ryzyko obrażeń, jeżeli podczas eksploatacji dojdzie do pęknięcia piły łańcuchowej lub jej wyślizgnięcia z prowadnicy. Chwytnik łańcucha został zaprojektowany w taki sposób, że wyłapuje on niestabilny łańcuch.

⚠ UWAGA

Zapoznaj się z piłą i jej komponentami.

5.5 Powiadomienia ostrzegawcze dla pił łańcuchowych

- Gdy piła jest uruchomiona, utrzymuj wszystkie części ciała z dala od łańcucha piły. Przed uruchomieniem piły, upewnij się, że nic nie dotyka łańcucha piły Podczas pracy z piłą łańcuchową, chwila nieuwagi może spowodować, że odzież lub części ciała mogą być schwytane przez łańcuch piły.

- Nie pracuj tą piłą łańcuchową na drzewie, chyba że jesteś specjalnie przeszkolony do tego. W przypadku niewłaściwego użycia piły łańcuchowej na drzewie, istnieje ryzyko zranienia.

- Podczas cięcia naprężonych gałęzi, można spodziewać się, że odskoczą. Gdy napięcie zostanie uwolnione, gałąż może uderzyć operatora i/lub zaburzyć kontrolę nad piłą łańcuchową.

- Należy zachować szczególnie ostrożność podczas cięcia zarośli i młodych drzewek. Cienki materiał może zostać złapany w łańcuchu piły i zostać wyrzucony w Twoim kierunku lub spowodować utratę równowagi.

- Przenoś piłę łańcuchową za przedni uchwyt z piłą łańcuchową nieruchomości, a prowadnicą skierowaną do tyłu. Podczas transportu i składowania piły łańcuchowej zawsze należy założyć pokrywę bezpieczeństwa.

Ostrożne obchodzenie się z piłą łańcuchową zmniejsza prawdopodobieństwo przypadkowego dotykania działającej piły łańcuchowej.

• Postępuj zgodnie z instrukcjami smarowania, napięcia i wymiany akcesoriów łańcucha. Nie-prawidłowo napięty lub nasmarowany łańcuch może złamać lub zwiększyć ryzyko odrzutu.
• Uchwyty powinny być suche, czyste i wolne od oleju i smaru. Tłuste, oleiste uchwyty są śliskie i powodują utratę kontroli.

Przyczyny i zapobieganie odbiciom:

• Odbicie może nastąpić, gdy końcówka prowadnicy dotknie przedmiotu lub gdy zgina drewno i piła łańcuchowa zostaje chwycona w cięciu.
• Kontakt z końcówką prowadnicy może w niektórych przypadkach doprowadzić do nieoczekiwanej reakcji wstecznej, w którym pręt prowadzący jest wyrzucany w kierunku operatora.
• Jeśli piła łańcuchowa zostaje złapana w górnej części prowadnicy, prowadnica może szybko odbić z powrotem w kierunku operatora.
• Każda z tych reakcji może doprowadzić do utraty kontroli nad piłą i stworzyć potencjalne zagrożenie zranienia. Nie ufaj wyłącznie urządzeniom zabezpieczającym wbudowanym w piłę łańcuchową. Jako użytkownik piły łańcuchowej, powinieneś podjąć różne działania, aby pracować bez wypadków i urazów.

Odbicie jest następstwem niewłaściwego lub nieprawidłowego użytkowania urządzenia. Można temu zapobiec poprzez odpowiednie środki bezpieczeństwa, takie jak opisane poniżej:

• Trzymaj piłę obiema rękami, upewniając się, że kciuki i palce splatają się na uchwytach piły łańcuchowej. Usadawiaj swoje ciało i ramiona w taki sposób, żeby można było wytrzymać siły odbicia. Jeżeli zostaną podjęte nieodpowiednie środki, operator nie może kontrolować siły odrzutu. Nigdy nie puszczaj piły łańcuchowej.
• Unikaj nieprawidłowej postawy ciała i nie tnij powyżej wysokości ramion. Zapobiega to przypadkowemu kontaktowi z końcówką prowadnicy i umożliwia lepszą kontrolę nad piłą łańcuchową w nieoczekiwanych sytuacjach.
• Zawsze należy stosować wymianę prowadnic i łańcuchów tnących, określonych przez producenta. Niewłaściwa wymiana prowadnic i łańcuchów tnących może spowodować zerwanie łańcucha i/lub odbicia.
• Postępuj zgodnie z instrukcjami producenta dotyczących ostrzenia i konserwacji łańcucha piły. Nadmierna redukcja ogranicznikami głębokości zwiększa skłonność odrzutu.

⚠ OSTRZEŻENIE

Przestrzegać poniższych wytycznych:

• Obrotowy odrzut (rys. 28)
  A = Odległość odrzutu / B = Strefa reakcji odrzutu
• Reakcje odrzutu i wycofania podczas zderzenia/blokowania (rys. 29)
  A = Ciągnięcie / B = State obiekty / C = Dociskanie
• Aby uniknąć wycofania, wypozycjonować przeznaczone do cięcia drewno ku ogranicznikowi szponowemu. Podczas cięcia stosować ogranicznik szponowy jako punkt obrotowy

5.6 Uwagi dotyczące bezpieczeństwa podczas konserwacji/składowania

Miej urządzenie naprawiane przez wykwalifikowanych specjalistów i tylko przy pomocy oryginalnych części zamiennych. To zapewnia bezpieczeństwo maszyny.

1. Przed każdym użyciem należy sprawdzić narzędzie co do zużycia lub uszkodzenia. Wymień zużyte lub uszkodzone elementy i śruby. Dokręć wszystkie nakrętki, śruby i wkręty do metalu, aby upewnić się, że sprzęt jest w dobrym stanie technicznym.
2. Należy regularnie sprawdzać układ paliwowy pod kątem wycieków lub oznak ścierania, na przykład porowatych przewodów paliwowych, luźnych lub brakujących zacisków i uszkodzeń zbiornika lub pokrywy zbiornika. Wszystkie usterki muszą być usunięte przed użyciem.
3. Przed sprawdzeniem lub dostosowaniem maszyny lub silnika, wyjmij odpowiednio świecę zapłonową lub przewód zapłonowy, aby zapobiec przypadkowemu uruchomieniu.

⚠ OSTRZEŻENIE

Nieprawidłowa konserwacja lub niezgodne rozwiązywanie problemu może stanowić zagrożenie podczas pracy. Pracuj zawsze tylko z maszynami, które były regularnie i prawidłowo obsługiwane. Jest to jedyny sposób, w który można zapewnić, że można będzie uruchomić maszynę bezpiecznie, ekonomicznie i bez problemów. Nie czyść, reguluj lub naprawiaj urządzenia, gdy jest uruchomione. Ruchome części mogą spowodować poważne obrażenia. Nie używaj benzyny lub innych łatwopalnych rozpuszczalników do czyszczenia części maszyn.

⚠ OSTRZEŻENIE

Opary z paliw i rozpuszczalników mogą spowodować wybuch.

Po pracach naprawczych i konserwacyjnych, ponowne dołącz urządzenia zabezpieczające do urządzenia. Upewnij się, że maszyna jest sprawna, w szczególności należy sprawdzić szczelność układu paliwowego. Zawsze wyczyść zanieczyszczenia z żeberek chłodzących silnika.

⚠️ NIEBEZPIECZEŃSTWO

⚠️ Producent tego urządzenia nie może być zobowiązany na podstawie obowiązującej ustawy o odpowiedzialności za produkt za szkody powstałe w tym urządzeniu lub tej jednostce przy:

• Instalowaniu i wymianie nieoryginalnych części zamiennych,
• Usunięciu lub wymianie elementów bezpieczeństwa.

5.7 Instrukcje pracy

⚠ Istotne uwagi

1. Wyłącz silnik, jeżeli piła wejdzie w kontakt z ciałami obcymi. Sprawdź piłę i, jeśli jest to możliwe, napraw.
2. Chron łańcuch przed brudem i piaskiem. Nawet niewielka ilość brudu może szybko stępić łańcuch i zwiększyć ryzyko odbicia.
3. Poćwicz rozcinanie mniejszych pni, aby wyczuć urządzenie, przed przystąpieniem do trudniejszych zadań.
4. Uaktywnij przepustnicę na maksimum, przed roz- poczęciem piłowania.
5. Przyciśnij obudowę piły łańcuchowej do pnia przy uruchamianiu cięcia.
6. Uruchom urządzenie przy pełnym otwarciu przepustnicy podczas całego procesu cięcia.
7. Pozwól pile wykonywać pracę. Należy używać tylko lekkiego nacisku w dół.
8. Zwolnij przepustnicę po skończeniu pracy tak, aby silnik pracował na biegu jałowym. Jeśli pozwolisz maszynie pracować na pełnym gazie bez obciążenia, powstanie niepotrzebne ścieranie i zużycie.
9. Aby nie stracić kontroli nad urządzeniem po tym jak łańcuch wychodzi z drewna, nie należy stosować żadnego nacisku na piłę pod koniec cięcia.
10. Sprawdź po uruchomieniu ustawienie biegu jałowego. Ostrze tnące musi być nieruchomo podczas pracy na biegu jałowym. Jeśli na biegu jałowym mechanizm tnący pracuje, należy zmniejszyć prędkość obrotową biegu jałowego (patrz „Ustawianie prędkości obrotowej biegu jałowego”).
11. Wyłącz urządzenie przed odłożeniem go.
12. Jeżeli urządzenie zakleszczy się podczas cięcia, należy je natychmiast wyłączyć i ostrożnie uwolnić. Następnie należy sprawdzić urządzenie pod kątem uszkodzeń (np. zagięta szyna prowadząca) i wykonać próbę działania.
13. Przed rozpoczęciem cięcia sprawdzić, czy w obszarze upadku drzewa nie znajdują się osoby, zwierzęta lub przeszkody.

14. Napreżone gałęzie należy odcinać od dołu do gó- ry, aby pilarka łańcuchowa nie zakleszczyła się.

15. Aby zachować całkowitą kontrolę w momencie „przecięcia”, należy pod koniec cięcia zmniejszyć docisk bez zwalniania mocnego trzymania uchwytów pilarki łańcuchowej. Zwrócić uwagę, aby łańcuch piły nie dotykał podłoża.

Odrzut (odbicie)

• Podczas wykonywania prac z pilarką łańcuchową może dojść do niebezpiecznego odrzutu.
• Odrzut ma miejsce, gdy górny obszar końcówki szyny dotknie przypadkiem drewna lub innych stałych przedmiotów.
• Przed doprowadzeniem pilarki łańcuchowej do obszaru cięcia może dojść do bocznego ześlizgiwania się lub podskakiwania piły silnikowej (UWAGA!: Zwiększone ryzyko odbicia!)
• Piła silnikowa jest wówczas odrzucana lub przyspiesza w sposób niekontrolowany, z dużą energią w kierunku operatora (niebezpieczeństwo obrażeń!).

Aby uniknąć odrzutu, należy przestrzegać następujących zaleceń:

• Cięcie zanurzeniowe (bezpośrednie zanurzanie końcówki szyny w drewno) może być wykonywane tylko przez specjalnie przeszkolony personel!
• Zawsze obserwować końcówkę szyny. Zachować ostrożność podczas kontynuowania rozpoczętych wcześniej cięć.
• Cięcie rozpoczynać przy działającym łańcuchu tnącym!
• Zawsze ostrzyć odpowiednio łańcuch tnący. Zwracać w szczególności uwagę na prawidłową wysokość ogranicznika głębokości!
• Nigdy nie przecinać kilku gałęzi jednocześnie! Podczas odcinania gałęzi uważać, aby nie dotknąć kolejnej gałęzi.
• Podczas skracania zwracać uwagę na znajdujące się blisko pnie.

Wycinka drzew - tylko przy odpowiednim trenin- gu

⚠ UWAGA

Uważaj na połamane lub martwe gałęzie, które mogą spadać w dół podczas piłowania, a które mogą spowodować poważne obrażenia. Nie tnij w pobliżu budynków lub linii energetycznych, jeśli nie wiesz, w którym kierunku spadnie ścięte drzewo. Nie pracuj w nocy lub podczas deszczu, śniegu i burzy, ponieważ, nie można wtedy przewidzieć kierunku, w którym spadnie ścięte drzewo.

• Zaplanuj swoją pracę piłą łańcuchową z wyprzedzeniem.
• Środowisko pracy wokół drzewa powinno być wyczyszczone ponieważ trzeba mieć bezpieczny grunt pod nogami.

- Operator maszyny powinien być zawsze umieszczony na wyższym poziomie w obszarze roboczym, ponieważ drzewo prawdopodobnie będzie się toczyć w dół po ścięciu.

Następujące warunki mogą wpływać na kierunek padania drzewa:

• Kierunek i prędkość wiatru
• Pochylenie drzewa - Kierunek pochylenia nie zawsze może być rozpoznany ze względu na nierówny lub pochyły teren. Ustal przechylanie się w kierunku drzewa stosując pion lub poziom.
• Konary znajdujące się (i co za tym idzie ciężar) tylko po jednej stronie.
• Otaczające drzewa lub przeszkody.

Zwróć uwagę na zniszczone lub zbutwiałe części drzewa. Jeśli pień jest zbutwiały, może nagle zacząć pękać i spaść na Ciebie. Upewnij się, że jest wystarczająco dużo miejsca dla upadku drzewa. Zachowaj odległość 2 ½ długości drzewa do następnej osoby lub innych przedmiotów. Odgłos silnika może zagłuszyć krzyki ostrzegawcze.

Usuń brud, kamienie, luźną korę, gwoździe, klamry i druty z obszaru cięcia.

⚠ Sprawdź, czy masz wolną drogę ucieczki (rys. A)

Pozycja 1: Droga ucieczki

Pozycja 2: Kierunek upadku drzewa

Wycinka dużych drzew - tylko przy odpowiednim treningu (od średnicy 15 cm)

Metoda podcięcia służy do ścinania dużych drzew. W tym celu klin zostaje wycięty z boku drzewa w zależności od wymaganego kierunku upadku. Po cięciu zrobionym po drugiej stronie drzewa, będzie ono upadać w kierunku wycięcia klina.

⚠ UWAGA

Jeśli drzewo ma duże korzenie podtrzymujące /szkar-powe, powinny być usunięte zanim klin zostanie wycięty. Jeśli piła służy do usuwania korzeni podtrzymujących /szkarpowych, piła łańcuchowa nie powinna dotykać ziemi tak, aby łańcuch nie stał się tępy.

Podcięcie i ścięcie drzewa (rys. B-C)

• Dla podcięcia najpierw wytnij część górną (poz. 1) klina (poz. 2). Wytnij 1/3 klina w drzewie. Następnie wytnij dolną część (poz. 3) klina (poz. 2). Wyjmij klin.
• Następnie można przeprowadzić cięcie upadkowe po przeciwnej stronie drzewa (rys. 4). W tym celu rozpocznij około 5cm powyżej środka cięcia. W ten sposób jest wystarczająco dużo drewna pomiędzy cięciem upadkowym (poz. 4) i klinem (poz. 2), tak, że działa ono jako zawias. Zawias ten jest przeznaczony do prowadzenia drzewa we właściwym kierunku kiedy upada.

⚠ UWAGA

Przed wykonaniem cięcia upadkowego, jeżeli jest to potrzebne, zwiększ cięcie za pomocą klinów do kontrolowania kierunku upadku. Używaj wyłącznie klinów z drewna lub tworzywa sztucznego. Stalowe lub żelazne kliny mogą spowodować odbicie i uszkodzenie urządzenia.

• Bądź świadomy objawów, że drzewo zaczyna padać: Dźwięki pękania, otwarcie upadkowego cięcia lub przemieszczania się w górnych gałęziach.
• Kiedy drzewo zaczyna upadać, zatrzymaj piłę, po- łóż ją i natychmiast oddal się drogą ewakuacyjną.
• Aby uniknąć obrażeń, nie należy ścinać częściowo ściętych drzew za pomocą piły. Uważaj zwłaszcza na częściowo ścięte drzewa, które nie są podparte. Jeśli drzewo nie upadło całkowicie, wyjmij piłę i użyj wciągarki linowej, koła pasowego lub pojazdu ciągnącego.

Piłowanie ściętego drzewa (podział pnia)

Określenie „podział pnia“ opisuje cięcie ściętego drzewa na kłody o pożądanej długości.

⚠ UWAGA

Nie stój na pniu, który aktualnie tniesz. Pień może stoczyć się, a ty możesz stracić równowagę i kontrolę nad urządzeniem. Nie wykonuj pracy cięcia na zboczach.

Ważne uwagi

• Tnij zawsze tylko jeden pień lub konar.
• Należy zachować ostrożność podczas cięć dziele-nia drzewa. Możesz zostać uderzony przez ostre kawałki drewna.
• Tnij małe kłody lub pnie na koziołku. Podczas cięcia klód, żadna inna osoba nie może trzymać pnia. Nie zabezpieczaj pnia za pomocą nogi lub stopy.
• Nie używaj piły w miejscach, gdzie drewno, korzenie i inne części drzewa są splątane. Przepchnij pnie do wolnego obszaru i tnij uwolnione pnie jako pierwsze.

Różnorodne cięcia dla dzielenia pnia (rys. D)

⚠ UWAGA

Jeśli piła jest zakleszczona w pniu nie wyciągaj jej na siłę. Możesz stracić kontrolę nad urządzeniem i doznać poważnych obrażeń i/lub uszkodzić piłę.

Zatrzymaj piłę i włóż plastikowy lub drewniany klin do cięcia, aż do momentu gdy piłę można łatwo wyciągnąć. Uruchom ponownie piłę i ostrożnie kontynuuj cięcie. Nigdy nie uruchamiaj piły, gdy zacięła się w pniu.

Oglawianie (rys. E, poz. 1)

Oglawianie rozpoczyna się w górnej części pnia, gdzie trzymasz piłę przed pniem. Należy używać tylko lekkiego nacisku w dół w celu oglawiania.

Podcięcie (rys. E, poz. 2)

Rozpocznij podcięcie w dolnej części pnia i trzymaj górną krawędź piły w kierunku pnia. Należy używać tylko lekkiego nacisku w górę do podcięcia. Bezpiecznie przytrzymuj piłę do sterowania urządzeniem. Piła będzie napierać do tyłu (w Twoim kierunku).

⚠ UWAGA

Nigdy nie trzymaj piły wspak dla podcięcia. Nie masz kontroli nad urządzeniem w tej pozycji. Zawsze wykonuj pierwsze cięcie po stronie naprężania pnia. Strona naprężenia pnia, jest tam gdzie skoncentrowana jest waga pnia.

Podział pnia bez podpór (rys. F)

• Używając prawiania (poz. 1), zrób 1/3 nacięcia w drzewie.
• Obróć pień wokół i wykonaj drugie górne cięcie (poz. 2).
• Podczas cięcia po stronie sprężania, upewnij się, że piła nie zostanie zakleszczona. Patrz rysunek dla cięć w pniach na stronie sprężania.

Podział pnia za pomocą pnia lub podpory (rys. G-H)

• Zawsze pamiętaj, aby wykonać pierwsze cięcie (poz. 1) na naprężonej stronie pnia.
• Zrób 1/3 nacięcia w pniu.
• Wykonaj drugie cięcie (poz. 2).

Przycinanie i podcinanie

⚠ UWAGA

Zawsze należy zachować ostrożność i chronić się przed odbiciem. Nigdy nie pozwól, aby ruchomy łańcuch na końcówce prowadnicy łańcucha wszedł w kontakt z innymi gałęziami lub przedmiotami podczas przycinania lub cięcia gałęzi. Taki kontakt może prowadzić do poważnych urazów.

⚠ UWAGA

Nigdy nie wspinaj się na drzewo w celu odcinania lub przycinania. Nie stawaj na drabinach, platformach itp. Możesz stracić równowagę i kontrolę nad urządzeniem.

Ważne uwagi

• Pracuj powoli i trzymaj piłę obiema rękami. Zachowuj stabilną pozycję stojącą i równowagę.
• Uważaj na odtaczane części drzewa. Zachowaj szczególną ostrożność podczas cięcia małych części drzewa. Elastyczny materiał może zostać złapany w łańcuch piły i wyrzucony w Twoim kierunku lub spowodować, że stracisz równowagę.
• Uważaj na odtaczane części drzewa. Dotyczy to w szczególności wygiętych lub obciążonych gałęzi. Zapobiegaj zetknięciu z gałęziami lub piłą gdy napreżenie na drewnie uwalnia się.
• Utrzymuj obszar roboczy czysty. Oczyć ścieżkę gałęzi, aby się nie potknąć.

Podcinanie

• Nie rozpoczynaj przycinania drzew, zanim nie zostało ścięte. Dopiero wtedy można przeprowadzać bezpieczne i właściwe podcinania.
• Zostaw większe gałęzie pod ściętym drzewem i wykorzystuj je jako wsparcie podczas dalszej pracy.
• Zacznij od stopy ściętego drzewa i prowadź swoją pracę ku górze. Usuń mniejsze części drzewa jednym cięciem.
• Upewnij się, że drzewo jest zawsze między tobą i piłą.
• Usuń większe, wspierające gałęzie stosując metodę z sekcji „podział pnia bez wsparcia”.
• Zawsze usuwaj małe swobodnie zawieszone części drzewa górnym cięciem. Mogą one zaklinować piłę, jeśli je podetniesz.

Przycinanie (rys. K)

⚠ UWAGA

Przycinaj gałęzie tylko na lub poniżej wysokości ramion.

Nigdy nie tnij gałęzie powyżej wysokości ramion. Zostaw ten rodzaj pracy zawodowcowi.

• Dla pierwszego cięcia (Poz. 1), wytnij 1/3 drogi w dolnej części gałęzi.
• Następnie tnij całą drogę poprzez gałąż drugim cięciem (Poz. 2). Trzecie cięcie (poz. 3) jest górnym cięciem, którym oddzielisz gałęzie od pnia w odległości 2,5 do 5 cm.

5.8 Pozostałe ryzyka

⚠️ NIEBEZPIECZEŃSTWO

ZAGROŻENIA MECHANICZNE są powodowane przez piłowanie i uderzenia w związku z łańcuchem piły.t.

ZAGROŻENIA ELEKTRYCZNE: powstałe przez kontakt z częściami pod wysokim napięciem (bezpośredni kontakt) lub częściami, pozostającymi pod wysokim napięciem z powodu wadliwych warunków (kontakt pośredni).

ZAGROŻENIA TERMICZNE mogą prowadzić do poparzeń, oparzeń i innych obrażeń, które są powodowane przez możliwy kontakt osób z obiektami lub materiałami o wysokiej temperaturze, łącznie z promieniowaniem źródeł ciepła.

ZAGROŻENIA HAŁASEM mogą prowadzić do uszkodzenia słuchu (głuchota) i innych zakłóceń psychologicznych (np. utrata równowagi, utrata świadomości) oraz do zakłóceń akustycznych sygnałów i komunikacji werbalnej

ZAGROŻENIA WIBRACYJNE mogą prowadzić do obwodowych zaburzeń krążzeń i zaburzeń działania układu nerwowego ręka-ramię, np. „choroba białych palców”.

• Zagrożenia spowodowane kontaktem ze szkodliwymi płynami, gazami, mgłami, oparami i pyłami lub ich wdychaniem w związku ze spalinami.
• Zagrożenia spowodowane nieprawidłową postawą ciała lub nadmiernym obciążeniem w związku ze stosowaniem maszyny.
• Zagrożenia spowodowane nieoczekiwanym obróceniem/przewróceniem ze względu na awarię lub zakłócenie systemu sterowania w związku z zawodzeniem uchwytów i pozycji elementów mocujących.
• Zagrożenia spowodowane awarią systemu sterowania w związku ze stabilnością uchwytu ręcznego, pozycją elementów obsługi i oznaczeniem.
• Zagrożenia spowodowane pęknięciem (łańcucha) w związku z obsługą piły łańcuchowej.
• Zagrożenia spowodowane wyrzucaniem obiektów i płynów w związku z wyrzutem wiórów i wycieka-niem paliwa.
• Zagrożenia spowodowane wypuszczeniem piły łańcuchowej z rąk podczas prac na drzewie.

RYZYKO ZRANIENIA!

Kontakt z łańcuchem piły może prowadzić do śmier- telnych obrażeń tnących. Nigdy nie wkładaj rąk do uruchomionego łańcucha piły

RYZYKO ODBICIA!

Odbicie może prowadzić do poważnych zranień tnących.

RYZYKO POPARZEŃ!

Łańcuch i prowadnica nagrzewają się podczas pracy.

Zachowanie się w sytuacji kryzysowej

Rozpocznij stosowanie środków pierwszej pomocy odpowiednich do szkody i poproś o pomoc lekar-ską tak szybko jak to możliwe. Chroń poszkodowaną osobę przed dalszymi uszkodzeniami i zapewnij mu/ jej odpoczynek.

Dla potencjalnie występujących wypadków, apteczki, zgodnie z normą DIN 13164, powinny być zawsze pod ręką w miejscu pracy. Wykorzystane elementy apteczki należy natychmiast uzupełnić.

Kiedy prosisz o pomoc, należy podać następujące informacje:

1. Miejsce zdarzenia
2. Rodzaj zdarzenia
3. Liczbę poszkodowanych osób
4. Rodzaj obrażeń

Zachowaj wszystkie uwagi i instrukcje dotyczące bezpieczeństwa na przyszłość.

6. Ustawianie

Przed uruchomieniem urządzenia

⚠ OSTROŻNIE

Silnik uruchomić dopiero, gdy piła została kompletnie zmontowana.

⚠ OSTROŻNIE

Podczas obsługi łańcucha stosować bardzo wytrzymałe rękawice ochronne.

1. UMIESZCZANIE MIECZA

Aby zapewnić zaopatrzenie miecza i łańcucha w olej, Należy stosować tylko oryginalny miecz.

Otwór oliwienia (rys. 4/poz. C) musi być zawsze wolny od zanieczyszczeń i osadów.

1. Upewnić się, że dźwignia hamulcowa łańcucha jest zaciągnięta w pozycji ROZŁĄCZENIE (rys. 11).
2. Obrócić koło napinające łańcucha (rys. 9/poz. 3) PRZECIWNIE DO RUCHU WSKAZÓWEK ZEGARA, aż CZOP (rys. 7) (wystający kołek) na końcu swojej drogi przesuwania będzie znajdował się w kierunku sprzęgła i koła zębatego (rys. 9).
3. Umieścić nacięty koniec miecza nad sworzniami miecza (rys. 3/poz. B).

Umieszczanie łańcucha tnącego

• Rozłożyć łańcuch na kształt pętli (rys. 4), aby krawędzie tnące były ułożone dookoła pętli ZGODNIE Z RUCHEM WSKAZÓWEK ZEGARA.
• Umieścić łańcuch wokół koła zębatego, za sprzęgłem, patrz rysunek 4. Zwracać uwagę, aby ogniwa łańcucha leżaly między zębami koła zębatego.

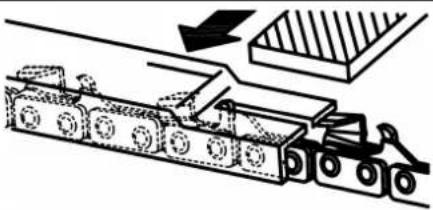

• Wsunąć człony napędzające w rowek i koniec miecza, zgodnie z rysunkami 4 - (7).

⚠ WSKAZÓWKA

Łańcuch tnący może lekko zwiisać na spodniej części miecza.

Takie zachowanie jest normalne.

• Pociągnąć miecz do przodu, aż łańcuch będzie ciasno przylegał. Upewnić się, że wszystkie człony napędzające znajdują się w rowku miecza.
• Ustawić miecz w taki sposób, aby CZOP pasował do otworu miecza, zgodnie z rysunkiem 7.
• Dźwignię hamulcową łańcucha lub przednią ochronę rąk ustawić w taki sposób, aby czop pasował do otworu w obudowie maszyny, zgodnie z rysunkiem 6.
• Umieścić dźwignię hamulcową łańcucha lub przednią ochronę rąk oraz obrócić koło mocujące miecza i dźwignię (rys. 9/poz. 18) w celu zamo-cowania zgodnie z ruchem wskazówek zegara. łańcuch nie może przy tym ześlizgiwać się z szyny prowadzącej. Na tym etapie dociągnąć koło mocujące miecza jedynie ręcznie, a następnie postępować zgodnie ze wskazówkami dotyczą-cymi ustawiania napięcia łańcucha, opisanymi w rozdziale USTAWIANIE NAPIĘCIA łaŃCUCHA.

2. W RAZIE KONIECZNOŚCI NAPIĘCIA ŁAŃ-CUCHA

Ustawianie napięcia łańcucha

Prawidłowe napięcie łańcucha jest niesamowicie ważne i należy jest sprawdzić przed rozpoczęciem pracy, jak i regularnie kontrolować podczas prac z piłą. Jeżeli poświęcą Państwo czas na prawidłowe ustawienie łańcucha piły, polepszą się wyniki piły, a czas używania łańcucha będzie dłuższy.

• Odkręcić koło mocujące miecza (rys. 9/poz. 18), obracając je o 1/2 obrotu PRZECIWNIE DO RU-CHU WSKAZÓWEK ZEGARA.
• Przytrzymać wierzchołek miecza ku górze i obrócić koło napinające łańcucha (rys. 9/poz. 3) ZGODNIE Z RUCHEM WSKAZÓWEK ZEGARA, aby zwiększyć napięcie łańcucha. Jeżeli koło napi-nające łańcucha zostanie obrócone PRZECIWNIE DO RUCHU WSKAZÓWEK ZEGARA, zmniejsza się napięcie łańcucha. Upewnić się, że łańcuch ciasno przylega wokół miecza (rys. 4/poz. X3).
• Po dokonaniu ustawień dociągnąć mocno koło napinające łańcucha, a wierzchołek miecza powinien wskazywać przy tym ku górze (rys. 9/poz. 18). łańcuch jest prawidłowo napięty, że ciasno przylega i można go ręcznie pociągnąć wokół miecza, jeżeli hamulec łańcuchowy (5) jest zluzowany.

⚠ OSTRZEŻENIE

Podczas obsługi łańcucha piły lub podczas jej ustawiania stosować bardzo wytrzymałe rękawice ochronne

⚠️ Jeżeli łańcuch obraca się wokół miecza ciężko lub blokuje się, oznacza to, że jest za mocno napięty. Przeprowadzić poniższe niewielkie ustawienia:

A Odkręcić koło mocujące miecza (rys. 9/poz. 18), obracając je o 1/2 obrotu PRZECIWNIE DO RU-CHU WSKAZÓWEK ZEGARA. Aby zmniejszyć napięcie łańcucha, obracać koło napinające łańcucha powoli (rys. 9/poz. 3) PRZECIWNIE DO RU-CHU WSKAZÓWEK ZEGARA, następnie ciągnąć łańcuch w przód i w tył na mieczu (rys. 30). Kontynuować ten proces tak długo, aż łańcuch będzie się sprawnie poruszał, ale będzie jednocześnie ciasno przylegał (rys. 4/poz. X2). Aby zwiększyć napięcie łańcucha, obracać koło napinające łańcucha ZGODNIE Z RUCHEM WSKAZÓWEK ZEGARA.

B Jeżeli napięcie piły łańcuchowej jest prawidłowo ustawione, przytrzymać miecz wierzchołkiem skierowanym ku górze i dociągnąć mocno koło mocujące miecza (rys. 9/poz. 18).

⚠ Nowy łańcuch piły rozciąga się, tak że należ go ponownie nastawić po ok. 5 cięciach. Powyższe zachowanie jest typowe dla nowych łańcuchów piły, a interwał czasu przyszłych ustawień po pewnym czasie skraca się.

⚠️ Jeżeli piła łańcuchowa jest ZA LUŻNO lub ZA MOCNO napięta, koło napędowe, miecz, łańcuch oraz łożysko wału korbowego szybciej się zużywają. Rys. 4/poz. X2 przestawia prawidłowe napięcie (tzw. stan zimny), a rys. 4/poz. X3 przestawia napięcie (tzw. stan zimny). Rys. 4/poz. X1 przedstawia zbyt luźny łańcuch.

3. MECHANICZNY TEST HAMULCA ŁAŃCU-CHOWEGO

Piła łańcuchowa jest wyposażona w hamulec łańcuchowy, który minimalizuje ryzyko obrażeń ze względu na odrzut (tzw. kickback). Aktywacja hamulca następuje w razie wywarcia nacisku na dźwignię hamulca, gdy tylko ręka operatora, np. przy odrzucie, uderzy w dźwignię. Przy aktywacji hamulca następuje natychmiastowe zatrzymanie łańcucha.

⚠ OSTRZEŻENIE

Hamulec łańcuchowy zmniejsza wprawdzie ryzyko obrażeń w razie odrzutu. Jednak jeżeli eksploatacja piły odbywa się w lekkomyślny sposób, funkcja ta nie może zapewnić zamierzonej ochrony. Sprawdzać hamulec łańcuchowy zawsze przed zastosowaniem piły i regularnie powtarzać kontrole podczas pracy. (Szczegóły dotyczące przeprowadzania testu mechanicznego hamulca znajdują się poniżej.

4. TESTOWANIE HAMULCA ŁAŃCUCHOWEGO

• Hamulec łańcuchowy jest ROZŁĄCZONY (przy czym ruch łańcucha jest możliwy), jeżeli DŻWI-GNIA HAMULCA (5) JEST POCIĄGNIĘTA DO TYŁU (rys. 11/poz. 2) I JEST ZABLOKOWANA, jak przedstawiona na rysunku 11.
• Hamulec łańcuchowy jest ZAŁĄCZONY (przy czym łańcuch jest zablokowany), jeżeli dźwignia hamulca (5) jest pociągnięta do przodu a (pokazany na rys. 10) mechanizm jest widoczny. Ruch łańcucha powinien być niemożliwy (rys. 30).

⚠ OSTRZEŻENIE

Dźwignia hamulca powinna zatrzaskiwać się w obu pozycjach. Jeżeli odczuwalny jest mocny opór lub nie można przesunąć dźwigni, nie należy używać piły. W takim przypadku oddać niezwłocznie piłę do naprawy w profesjonalnym centrum serwisowym.

5. PALIWO I OLEJ — ZALECANE PALIWA

Stosować wyłącznie mieszankę bezołowiowej benzyny i specjalnego 2-taktowego oleju silnikowego. Mieszankę stosować zgodnie z wytycznymi z tabeli mieszania paliw.

⚠ UWAGA

Nie należy stosować mieszanki paliwowej, która była przechowywana przez okres dłuższy niż 90 dni.

⚠ UWAGA

Nigdy nie stosować oleju 2-taktowego z współczynnikiem mieszania 100:1. W przypadku szkód silnika spowodowanych niewystarczającym smarowaniem wygasa gwarancja producenta.

⚠ UWAGA

Stosować wyłącznie pojemnik, który został zaprojektowany i jest dozwolony do transportowania i przechowywania paliw. Umieścić odpowiednie ilości benzyny i oleju 2-taktowego w dostarczonym pojemniku do mieszania (patrz naniesiona skala na pojemniku). Następnie dobrze wstrząsnąć pojemnikiem.

Zalecane paliwa

Niektóre standardowe benzyny są mieszane z dodatkami zawierającymi tlen (przykładowo połączenia alkoholu i eteru), aby spełnić tym samym normy dotyczące czystości powietrza. Przedmiotowy silnik współpracuje dobrze ze wszystkimi rodzajami benzyny, które są przewidziane do stosowania w pojazdach, jak i z benzynami wzbogaconymi w tlen. Zalecamy stosowanie bezołowiowej standardowej benzyny jako paliwa

Smarowanie łańcucha i miecza

Podczas każdego napełniania zbiornika paliwa benzyną należy również uzupełnić poziom oleju łańcuchowego w zbiorniku na ten olej. Zaleca się stosowanie standardowego oleju do łańcuchów.

6. TABELA MIESZANIA PALIW

Proporcje mieszania: 40 dawek benzyny na 1 dawkę oleju 2-taktowego

benzyny 2-taktowego

1 Liter 25 ml
5 Liter 125 ml

⚠ UWAGA

Nigdy nie uruchamiać ani używać piły, jeżeli łańcuch lub dźwignia hamulcowa łańcucha lub przednia ochrona rąk nie są prawidłowo zainstalowane. Ponadto uruchomienie musi się zawsze odbywać z aktywnym hamulcem łańcucha, należy to wykonać w następujący sposób:

• Chwycić prawą ręką za tylny uchwyt.
• Przytrzymać lewą ręką przedni uchwyt (rys. 1/poz. 6) (nie dźwignię hamulcową łańcucha) (rys. 1/poz. 5).
• Pociągnąć hamulec łańcucha (rys. 10/kierunek strzałki 1).
• Napełnić zbiornik prawidłową mieszanką paliwa (rys. 21/poz. K).
• Napełnić zbiornik oleju olejem do łańcuchów (rys. 21/poz. L).
• Upewnić się, że hamulec łańcuchowy jest przed uruchomieniem silnika rozłączony (rys. 11/poz. 5). Sposób odłączania hamulca łańcucha opisano w rozdziale 8 „Odłączanie hamulca łańcucha”
• Po zakończeniu napełniania zbiornika na paliwo i olej zamknąć ręcznie pokrywę zbiornika.
• Nie używać do tego celu żadnego narzędzia.

7. USTAWIANIE PRĘDKOŚCI OBROTOWEGO NA BIEGU JAŁOWYM

Jeżeli narzędzie cięcia obraca się także na biegu jałowym, należy zlecić ustawienie prawidłowej prędkości obrotowej na biegu jałowym w autoryzowanym centrum serwisowym.

Wskazówka: Jeżeli silnik pracuje na biegu jałowym, w żadnym wypadku nie może obracać się narzędzie cięcia!

7. Obsługa

Proszę mieć na uwadze, że ustawowe przepisy dotyczące ograniczenia hałasu mogą się różnić w zależności od lokalizacji.

Przed zastosowaniem przeprowadzić następujące kontrole:

• W systemie paliwowym brak jest przecieków.
• Urządzenie znajduje się w nienagannym stania, a urządzenia bezpieczeństwa i cięcia są kompletne.
• Wszystkie śruby są mocno dociągnięte.
• Wszystkie ruchome elementy poruszają się bez zakłóceń.

Zimny rozruch silnika (patrz rys. 21 i rys. 27)

Napełnić zbiornik paliwa odpowiednią mieszanką benzyny i oleju (rys. 21) i uzupełnić również olej do łańcuchów (rys. 21). Patrz rozdział „Paliwo i olej”.

⚠ UWAGA

Nigdy nie uruchamiać ani nie używać piły, jeżeli łańcuch lub dźwignia hamulcowa łańcucha lub przednia ochrona rąk nie są prawidłowo zainstalowane. Ponadto uruchomienie musi się zawsze odbywać z aktywnym hamulcem łańcucha, należy to wykonać w następujący sposób:

• Chwycić prawą ręką za tylny uchwyt.
• Przytrzymać lewą ręką przedni uchwyt (rys. 1/poz. 6) (nie dźwignię hamulcową łańcucha) (rys. 1/poz. 5).
• Pociągnąć hamulec łańcucha (rys. 10/kierunek strzałki 1).

Rozłączanie hamulca łańcuchowego

1. Ustawić przełącznik STOP w pozycję „0” (WYŁ.) (rys. 19).
2. Wyciągnąć całkowicie dźwignię klapy powietrza (17), aż nastąpi jej zatrzaśnięcie (rys. 18/kierunek strzałki 1
3. Nacisnąć 10 razy pompę paliwową Pumpball (23) (rys. 1).
4. Umieścić piłę na stabilnej i płaskiej powierzchni. Mocno przytrzymać piłę, patrz rysunek. 2-krotnie, szybko pociągnąć cięgło rozruchowe (7) (rys. 22 i rys. 27). Zwrócić uwagę na pracujący łańcuch!
5. Wsunąć możliwe najdalej dźwignię klapy powietrza (rys. 18/kierunek strzałki 2).
6. Ustawić przełącznik STOP w pozycję „I” (WŁ.), aby uruchomić silnik (rys. 19/strona prawa).
7. Przytrzymać mocno i piłę oraz 4-krotnie, szybko pociągnąć cięgło rozruchowe. Silnik powinien się uruchomić (rys. 22 i rys. 27).

⚠ UWAGA

Po wyciągnięciu cięgła rozruchowego nie dopuścić do jego ponownego zatrzaśnięcia się. Może prowadzić to do szkód.

⚠ UWAGA

Ponieważ klapa powietrza jest zamknięta (rys. 18/ kierunek strzałki 1), łańcuch wprowadza się w ruch i obraca się Z WYSOKĄ PRĘDKOŚCIĄ OBROTO- WA, gdy tylko silnik „zaskoczy”.

1. Pozostawić silnik przez 10 sekund w stanie nagrzanym. Nacisnąć krótko blokadę bezpieczeństwa i dźwignię gazu, aby silnik przeszedł w „tryb jałowy” (rys. 20).

⚠ UWAGA

Zanim cięgło rozruchowe zostanie szybko wyciągnięte w celu uruchomienia silnika, należy je zawsze pociągać powoli (do pierwszego oporu).

Po ciągnięciu cięgła rozruchowego nie dopuścić do jego ponownego zatrzaśnięcia się.

Jeżeli silnik nie zaskoczy po kilku próbach, przeczytać rozdział „Usuwanie błędów”.

Ciegło rozruchowe ciągnąć zawsze w prostej linii. Jeżeli zostanie ono wyciągnięte pod kątem, powstaje tarcie w obszarze uchwytu.

To tarcie powoduje strzępienie cięgła rozruchowego, tak że następuje jego szybsze zużycie. Podczas nawijania linii napędowej należy mocno przytrzymać cięgło rozruchowe.

Uruchamianie ciepłego silnika

(Urzadzenie znajdowało się przez mniej niż 15-20 minut w biegu jałowym)

Napełnić zbiornik paliwa odpowiednią mieszanką benzyny i oleju (rys. 21) i uzupełnić również olej do łańcuchów (rys. 21). Patrz rozdział „Paliwo i olej”. Nigdy nie uruchamiać ani nie używać piły, jeżeli łańcuch lub dźwignia hamulcowa łańcucha lub przednia ochrona rąk nie są prawidłowo zainstalowane. Ponadto uruchomienie musi się zawsze odbywać z aktywnym hamulcem łańcucha, należy to wykonać w następujący sposób:

• Chwycic prawa ręką za tylny uchwyt.
• Przytrzymać lewą ręką przedni uchwyt (rys. 1/poz. 6) (nie dźwignię hamulcową łańcucha) (rys. 1/poz. 5).
• Pociągnąć hamulec łańcucha (rys. 10/kierunek strzałki 1).

Przed uruchomieniem silnika należy się upewnić, że hamulec łańcuchowy jest rozłączony (rys. 11).

1. Upewnić się, że przełącznik STOP znajduje się w pozycji „I” (WŁ.) (rys. 19/strona prawa).

2. Odstawić piłę na stabilną i płaską powierzchnię. Mocno przytrzymać piłę, patrz rysunek (rys. 22). Zwrócić uwagę na pracujący łańcuch!

3. 6-krotnie, szybko pociągnąć cięgło rozruchowe (rys. 22/poz. 7 i rys. 27). Silnik powinien zaskoczyć. Jeżeli silnik nie zaskoczy po 6 pociągnięciach, powtórzyć czynności 1-6 procesu uruchamiania zimnego silnika.

Przed zastosowaniem przeprowadzić następujące kontrole:

- W systemie paliwowym brak jest przecieków.

WYŁĄCZANIE SILNIKA

Zatrzymanie silnika w nagłym przypadku:

Aby w nagłym przypadku zatrzymać silnik, należy aktywować dźwignię hamulcową łańcucha lub przednią ochronę rąk (rys. 26/poz. 5). Powoduje to natychmiastowe zatrzymanie łańcucha. Ustawić następnie przełącznik WŁ./WYŁ. (rys. 19/strona lewa) w pozycję „0” (Stop)

Normalny sposób postępowania:

Zluzować dźwignię gazu (rys. 20/poz. 19), i odcze- kać, aż silnik osiągnie prędkość obrotową biegu ja- łowego. Ustawić następnie przełącznik STOP (rys. 19/strona lewa) w pozycję „0” (Stop).

Przed użyciem urządzenia przeprowadzić wszystkie czynności przy wyłączonym silniku.

Usunięcie łańcucha lub miecza w celu wymiany, konserwacji i czyszczenia

1. Upewnić się, że dźwignia hamulcowa łańcucha jest zaciągnięta w pozycji ROZŁĄCZENIE (rys. 11).
2. Wyciągnąć dźwignię przy kole mocującym mie- cza (rys. 9/poz. 18) i całkowicie ją odkręcić PRZECIWNIE DO RUCHU WSKAZÓWEK ZE- GARA (rys. 9). Zdjąć następnie całą boczną osłone.

Przeprowadzić wszystkie niezbędne czynności do wymiany części oraz konserwacji i czyszczenia. (Zostaną one opisane w innym rozdziale niniejszej instrukcji obsługi.)

Ponowny montaż miecza i łańcucha przy jednostce silnikowej

⚠ UWAGA

Silnik uruchomić dopiero, gdy piła została kompletnie zmontowana.

⚠ UWAGA

Podczas obsługi łańcucha stosować bardzo wytrzymałe rękawice ochronne.

Umieszczanie miecza

Aby zapewnić zaopatrzenie miecza i łańcucha w olej, NALEŻY STOSOWAĆ TYLKO ORYGINALNY MIECZ.

Otwór oliwienia (rys. 4/poz. C) musi być zawsze wolny od zanieczyszczeń i osadów.

1. Upewnić się, że dźwignia hamulcowa łańcucha jest zaciągnięta w pozycji ROZŁĄCZENIE (rys. 11).
2. Obrócić koło napinające łańcucha (rys. 9/poz. 3) PRZECIWNIE DO RUCHU WSKAZÓWEK ZEGARA, aż CZOP (rys. 7) (wystający kolek) na końcu swojej drogi przesuwania będzie znajdował się w kierunku sprzęgła i koła zębatego (rys. 9).
3. Umieścić nacięty koniec miecza nad sworzniami miecza (rys. 3/poz. B).

Umieszczanie łańcucha piły

• Rozłożyć łańcuch na kształt pętli (rys. 4), aby krawędzie tnące były ułożone dookoła pętli ZGODNIE Z RUCHEM WSKAZÓWEK ZEGARA.
• Umieścić łańcuch wokół koła zębatego, za sprzęgłem, patrz rysunek 4. Zwracać uwagę, aby ogniwa łańcucha leżaty między zębami koła zębatego.
• Wsunąć człony napędzające w rowek i koniec miecza, zgodnie z rysunkami 4-7.

⚠ UWAGA

Piła łańcuchowa może lekko zwiisać na spodniej części miecza.

Takie zachowanie jest normalne.

• Pociągnąć miecz do przodu, aż łańcuch będzie ciasno przylegał. Upewnić się, że wszystkie człony napędzające znajdują się w rowku miecza.
• Ustawić miecz w taki sposób, aby CZOP pasował do otworu miecza, zgodnie z rysunkiem 7.
• Dźwignię hamulcową łańcucha lub przednią ochronę rąk ustawić w taki sposób, aby czop pasował do otworu w obudowie maszyny, zgodnie z rysunkiem 6.
• Umieścić dźwignię hamulcową łańcucha lub przednią ochronę rąk oraz obrócić koło mocujące miecza i dźwignię (rys. 9/poz. 18) w celu zamocowania zgodnie z ruchem wskazówek zegara. łańcuch nie może przy tym ześlizgiwać się z szyny prowadzącej. Na tym etapie dociągnąć koło mocujące miecza jedynie ręcznie, a następnie postępować zgodnie ze wskazówkami dotyczącymi ustawiania napięcia łańcucha, opisanymi w rozdziale USTAWIANIE NAPIĘCIA łaŃCUCHA.

8. Czyszczenie

⚠ UWAGA

Ustawić przełącznik STOP w pozycję Stop (0) i zdjąć końcówkę przewodu świecy zapłonowej (rys. 15/poz. D) przed rozpoczęciem czyszczenia i konserwowania!

Przy pracującym silniku istnieje ryzyko porażenia prądem

Przeprowadzanie prac czyszczących

• Urządzenie należy dokładnie czyścić po każdym użyciu. Powyższe dotyczy w szczególności łańcucha i miecza.
• W miarę możliwości zabezpieczenia, szczeliny wentylacyjne i obudowę silnika powinny być wolne od pyłu i zanieczyszczeń. Urządzenie przecierać czystą szmatką lub przedmuchiwac je sprężonym powietrzem pod niskim ciśnieniem.
• Trociny i wióry można najłatwiej usunąć bezpośrednio po ich nawilżeniu.
• Urządzenie czyścić regularnie wilgotną ściereczką z niewielką ilością szarego mydła. Nie używaj środków czyszczących lub rozpuszczalników; mogą one uszkodzić plastikowe elementy wyposażenia. Upewnij się, że woda nie przenika do wnętrza urządzenia.

9. Konserwacja i utrzymanie w dobrym stanie

KONSERWACJA

⚠ UWAGA

Wszystkie prace konserwacyjne dotyczące piły łańcuchowej, za wyjątkiem prac opisanych w tym podręczniku, mogą być wykonywane tylko przez autoryzowany personel serwisu klienta.

Test działania hamulca łańcuchowego

Regularnie sprawdzać, czy hamulec łańcuchowy prawidłowo działa. Test hamulca łańcuchowego przeprowadzać przed pierwszym cięciem, po kilku-krotnym cięciu i w każdym przypadku po pracach konserwacyjnych przy hamulcu łańcuchowym.

Test hamulca łańcuchowego przeprowadzać w następujący sposób:

1. Umieścić piłę na czystej, stabilnej i płaskiej powierzchni.
2. Uruchomić silnik.
3. Chwycić prawą ręką za tylny uchwyt.

4. Przytrzymać lewą ręką przedni uchwyt (rys. 1/ poz. 6) (nie dźwignię hamulcową łańcucha) (rys. 1/poz. 5).

5. Docisnąć dźwignię gazu na 1/3 znamionowej prędkości obrotu i aktywować następnie natychmiast dźwignię hamulcową łańcucha (rys. 10/kierunek strzałki 1).

⚠ UWAGA

Aktywować hamulec łańcuchowy wolno i z rozmysłem. Piła nie może niczego dotykać, ani nie może zostać przechylona do przodu.

1. Łańcuch powinien natychmiast się zatrzymać. Następnie natychmiast zwolnić dźwignię gazu.

⚠ UWAGA

Jeżeli łańcuch się nie zatrzymał, wyłączyć silnik i dostarczyć piłę do najbliższego autoryzowanego serwisu klienta w celu jej naprawy.

1. Jeżeli hamulec łańcuchowy działa prawidłowo, wyłączyć silnik i ponownie umieścić hamulec łańcuchowy w pozycji ROZŁĄCZONY.

Filtr powietrza

⚠ UWAGA

Nigdy nie używać piły bez filtra powietrza. W przeciwnym razie pył i zabrudzenie będą wciągane do silnika, który w ten sposób uszkodzi się. Należy trzymać filtr powietrza w stanie czystym! Filtr powietrza należy czyścić, wzgl. wymienić, co 20 roboczogodzin.

Konserwacja i zamawianie części zamiennych

Przed przeprowadzaniem jakichkolwiek prac konserwacyjnych, zawsze wyłącać urządzenie i wyciągać końcówkę przewodu świecy zapłonowej (rys. 15/poz. D.

Czyszczenie filtra powietrza

1. Upewnić się, że przełącznik STOP znajduje się w pozycji Stop (0).
2. Zdjąć górną osłonę (rys. 12/poz. 9), usuwając klipsy na osłonie, patrz rysunek 12. Następnie można zdjąć osłonę (rys. 13/poz. 9).
3. Zdjąć końcówkę przewodu świecy zapłonowej (rys. 15/poz. D) ze świecy zapłonowej (E), ciągnąc i obracając ją jednocześnie (rys. 15).
4. Usunąć głowicę mocującą filtra powietrza (rys. 15/poz. G), obracając ją przeciwnie do ruchu wskazówek zegara.
5. Wyjąć filtr powietrza (rys. 15/poz. F).

6. Wyczyścić filtr powietrza. Umyć filtr powietrza w czystej, ciepłej wodzie z dodatkiem mydła. Wypłukać filtr w czystej, zimnej wodzie i przed ponownym umieszczeniem pozostawić go do całkowitego wyschnięcia na powietrzu.
   Zaleca się mieć zapas filtrów zapasowych.

7. Umieścić filtr powietrza. Obrócić głowicę mocującą filtra powietrza zgodnie z ruchem wskazówek zegara, aby zabezpieczyć filtr. Umieścić ponownie górną osłonę dla silnika lub filtra powietrza (rys. 16/poz. 9). Zwracać uwagę, aby osłona została dokładnie osadzona. Dociągnąć klipsy dla osłony (rys. 16/poz. H).

Filtr paliwa

⚠ UWAGA

Nigdy nie uruchamiaj piły bez filtra paliwa .Po kaź- dych 100 godzinach pracy filtr paliwa musi być wy- czyszczony lub wymieniony jeżeli jest uszkodzony. Opróżnij całkowicie zbiornik paliwa przed wymianą filtra paliwa.

1. Upewnić się, że przełącznik STOP znajduje się w pozycji Stop (0).
2. Zdjąć górną osłonę i wyciągnąć końcówkę przewodu świecy zapłonowej.
3. Usunąć pokrywę zbiornika (rys. 21/poz. K).
4. Zgiąć odpowiednio miękki drut
5. Umieścić go w otworze zbiornika paliwa i wyłowić wąż paliwowy. Pociągnąć wąż paliwowy ostrożnie do otworu, aż będzie możliwe jego chwycenie palcami.

⚠ UWAGA

Wyciągnij waż, ale nie do końca poza zbiornik.

1. Wyjąć filtr ze zbiornika.
2. Wyciągnąć filtr, stosując ruchy obrotowe, i go wyczyścić. (Jeżeli filtr jest uszkodzony, usunąć filtr i wymienić go na nowy).
3. Końcówkę wyczyszczonego lub nowego filtra osadzić na wężu paliwowym. Umieścić jeden koniec filtra w otworze zbiornika. Upewnić się, że filtr znajduje się w dolnym rogu zbiornika. Jeżeli to konieczne, przesunąć za pomocą długiego śrubokręta filtr w prawidłową pozycję, ale zwracać uwagę, aby go nie uszkodzić
4. Napelnić zbiornik świeżą mieszanką paliwa i oleju. Patrz rozdział „Paliwo i olej”. Ponownie osadzić pokrywę zbiornika na paliwo.

Świeca zapłonowa (Rys. 24b)

⚠ UWAGA

Aby silnik piły działał prawidłowo, świeca zapłonowa (G) musi być czysta i mieć prawidłową szczelinę (0,6 mm) Świece zapłonowe powinny być czyszczone lub wymieniane co 20 godzin pracy.

1. Ustawić przełącznik STOP w pozycję Stop (0).
2. Usunąć górną osłone.

3. Zdjąć końcówkę przewodu świecy zapłonowej (rys. 15/poz. D) ze świecy zapłonowej (E), ciągnąc i obracając ją jednocześnie (rys. 15).

4. Wyjmij świecę zapłonową za pomocą klucza do świecie (Abb. 1/Pos. 22). NIE NALEŻY UŻYWAĆ INNYCH NARZĘDZI.

5. Wyczyścić świecę zapłonową za pomocą szczotki z drutu miedzianego i ponownie ją umieścić. (rys. 24). Następnie ponownie osadzić górną osłone

Ustawienia prędkości obrotowej gaźnika i biegu jałowego

⚠ UWAGA

Ustawienia w obrębie gaźnika mogą być wykonywa- ne wyłącznie przez autoryzowany serwis klienta.

Konserwacja miecza (rys. 25)

Miecz (szyna prowadząca dla łańcucha i zębów) musi być koniecznie regularnie oliwiony. Opisana w niniejszym rozdziale konserwacja miecza jest konieczna, aby osiągnąć optymalną wydajność piły

⚠ UWAGA

Uzębienie nowej piły zostało już nasmarowane fabrycznie. Jeżeli Uzbekienie miecza nie będzie oliwione zgodnie z poniższym opisem, zmniejsza się wydajność i pojawia się proces tzw. zacierania, przy czym nie jest on objęty gwarancją producenta.

Oliwienie uzębienia

Jeżeli piła jest intensywnie używana, należy regularnie (raz na tydzień) oliwić uzebienie miecza (Z2). W tym celu wyczyścić najpierw dokładnie 2 mm otwór na wierzchołku miecza (Z1), a następnie wcisnąć do środka nieznaczną ilość uniwersalnego smaru.

Smar uniwersalny i praski smarowe są ogólnie dostępne.

⚠️ UWAGA

Do oliwienia uzębienia miecza nie trzeba usuwać łańcucha piły. Oliwienie może odbywać się podczas pracy przy wyłączonym silniku.

⚠ UWAGA

Podczas obsługi piły miecza i łańcucha stosować bardzo wytrzymałe rękawice ochronne.

Większość problemów z mieczem można uniknąć poprzez utrzymywanie piły łańcuchowej w dobrym stanie serwisowym. Niewystarczająco naoliwiony miecz oraz używanie piły z ZA MOCNO napiętym łańcuchem prowadzi do szybkiego zużycia. W celu zminimalizowania zużycia miecza zaleca się poniższe czynności konserwacyjne miecza.

⚠ UWAGA

Podczas wykonywania prac konserwacyjnych nosić rękawice ochronne.

Nie przeprowadzać konserwacji piły, jeżeli silnik jest jeszcze ciepły

Obracanie miecza

Co 8 godzin roboczych należy obracać miecz, aby zapewnić jego równomierne zużycie.

Rowek i otwór do smarowania miecza powinien być zawsze czysty (rys. 25).

Regularnie sprawdzać szynę miecza pod kątem zużycia, usuwać zadziory i wyprostować szynę za pomocą płaskiego pilnika, jeżeli jest to niezbędne (nieobjęte zakresem dostawy).

⚠ UWAGA

Nigdy nie mocować nowego łańcucha na zużytym mieczu.

Przepusty olejowe

Przepusty olejowe na mieczu powinny być czyszczone, aby zapewnić prawidłowe oliwienie miecza i łańcucha podczas eksploatacji.

⚠ UWAGA

Stan przepustów olejowych można bardzo łatwo sprawdzić. Jeżeli przepusty są czyste, łańcuch rozpryskuje olej automatycznie, w kilka sekund po uruchomieniu piły. Piła jest wyposażona w automatyczny system oliwienia.

Automatyczne smarowanie łańcucha

Piła łańcuchowa jest wyposażona w automatyczny system oliwienia napędu koła zębatego. System ten zapewnia automatyczne zasilanie szyny i łańcucha w odpowiednią ilość oleju. Gdy silnik przyspiesza, również olej szybciej przepływa do płyty miecza.

Smarowanie łańcucha zostało fabrycznie ustawione na optymalne wartości. Jeżeli konieczne będą dodatkowe ustawienia, należy przynieść piłę do najbliższego autoryzowanego serwisu klienta.

Śruba nastawcza dla smarowania łańcucha (rys. 17/ poz. J) znajduje się na spodzie piły łańcuchowej. Obracanie śruby przeciwnie do ruchu wskazówek zegara, powoduje zmniejszenie smarowania łańcucha; obracanie zgodnie z ruchem wskazówek zegara, zwiększa smarowanie łańcucha. Aby sprawdzić smarowanie łańcucha, przytrzymać piłę łańcuchową z łańcuchem na kartką papieru i włączyć ją na chwilę z pełną prędkością obrotową. Ustawione ilości oleju można ocenić na podstawie papieru.

KONSERWACJA ŁAŃCUCHA

Ostrzenie łańcucha

Do ostrzenia łańcucha potrzebne są specjalne narzędzia, które gwarantują, że narzędzia tnące zostaną naostrzone pod prawidłowym kątem i na odpowiedniej głębokości. Niedoświadczonym użytkownikom pił łańcuchowych zaleca się zlecenie naostrzenia piły specjaliście w najbliższym serwisie klienta. Jeżeli chcą Państwo naostrzyć piłę łańcuchową samodzielnie, należy nabyć specjalne narzędzia w profesjonalnym serwisie klienta.

Ostrzenie łańcucha

Ostrzenie łańcucha należy przeprowadzać w rękawiczkach ochronnych. Po naostrzeniu wszystkie ogniwa tnące muszą mieć tę samą szerokość i długość.

⚠ UWAGA

Ostry łańcuch zapewnia dobrze uformowane wióry. Jeżeli piła zacznie generować trociny, należy ją na- ostrzyć.

Po 3- lub 4-krotnym ostrzeniu narzędzi tnących należy skontrolować wysokość ogranicznika głębokości i w razie potrzeby umieścić ją niżej za pomocą płaskiego pilnika i następnie zaokrąglic przednią krawędź.

Konserwacja łańcucha (kontynuacja)

Napięcie łańcucha

Regularnie sprawdzać napięcie łańcucha i w razie potrzeby regulować je, aby łańcuch przylegał ciasno do miecza, ale nadal był wystarczająco luźno osadzony, aby możliwe było ciągnięcie rękan.

Hamowanie na nowym łańcuchu tnącym

Nowy łańcuch i prowadnica będą wymagać regulacji łańcucha po tak niewielkiej ilości jak 5 cięć. Jest to normalne w okresie hamulcowym, a odstęp między przyszłymi regulacjami zacznie się szybko wydłużać.

⚠ UWAGA

Nigdy nie usuwać więcej niż 3 członów z pętli łańcucha.

W przeciwnym razie może dojść do uszkodzenia uzębienia.

Smarowanie łańcucha

Zawsze upewnij się, że system automatycznego oliwienia działa prawidłowo. Zbiornik oleju łańcuchowego, prowadnicy i koła zębatego musi być zawsze napełniony. Odpowiednie smarowanie prowadnicy i łańcucha podczas operacji cięcia jest istotne, aby zminimalizować tarcie prowadnicy.

Nigdy nie dopuszczać do zbyt małej ilości oleju smarowego na prowadnicy i łańcuchu. Prowadzenie piły na sucho lub ze zbyt małą ilością oleju zmniejsza wydajność cięcia, skraca żywotność piły łańcuchowej, powoduje gwałtowne zmatowienie łańcucha i prowadzi do nadmiernego zużycia prowadnicy z powodu przegrzania. O zbyt małej ilości oleju świadczy dym lub przebarwienia prowadnicy.

⚠ UWAGA

Urządzenie przechowywać w suchym miejscu, z da- la od potencjalnych źródeł zapłonu takich jak piec gazowy, podgrzewacz wody, suszarka gazowa itp.

Instrukcje do ostrzenia łańcucha tnącego
Typ łańcucha tnącego	Średnica pilnikar	Górny kąt Dolny kąt		Górny kąt nachylenia (55°)	Standardowa głębokość
		Zamocowanie kąta obrotu	Zamocowanie kąt nachylenia kąt boczny
91P	ca. 4,0 mm	30°	0°	80°	0,64 mm
ogranicznik głębokości pilnik

10. Dane techniczne

Pojemność silnika 37,2 cm3
Maksymalna moc silnika	1,3 kW
Długość cięcia 33,5 cm
Długość miecza 14" (35 cm)
Podział łańcucha (3/8"), 9.525 mm
Grubość łańcucha	(0.05"), 1.27 mm
Łańcuch tnący	Oregon 91P052X
Typ prowadnicy	Oregon 140SDEA041
Prędkość obrotowa na biegu jałowym	3100 ± 300 rpm
Prędkość maksymalna łańcucha tnącego	21 m/s
Maksymalna prędkość z przystawką tnącą	11000 rpm
Pojemność zbiornika paliwa	260 cm3
Zawartość zbiornika na olej	210 cm3
Funkcja antywibracyjna	tak
Uzębienie koła zęba-tego	6 zębów x 9.525 mm
Hamulec łańcucha	tak
Sprzęgło	tak
Automatyczne smarowanie łańcucha	tak
Łańcuch z niewielkim odrzutem	tak
Ciężar netto bez łańcucha i miecza	4.5 kg
Ciężar netto (sucha)	5,5 kg

Zastrzega się zmiany techniczne!

Należy nosić ochronę słuchu.

Oddziaływania hałasu mogą spowodować uszkodzenie słuchu

Utrzymuj emisję hałasu i drgań na minimum!

• Korzystaj tylko z urządzeń, które są w idealnym stanie
• Serwisuj i czyść urządzenie regularnie.
• Dostosuj swój styl pracy, aby dopasować urządzenie.
• Nie przeciążaj urządzenia.
• Serwisuj urządzenie w razie potrzeby.
• Wyłącz urządzenie, gdy nie jest w użyciu.
• Noś rękawice ochronne.

Dźwięk i wibracje

Zmierzony poziom ciśnienia akustycznego L_pA	99 dB
Niepewność K_pA	3 dB
Gwarantowany poziom mocy akustycznej L_wA	114 dB
Zmierzony poziom mocy akustycznej L_wA	109.6 dB
Niepewność K_wA	3 dB
Wibracja przedniego uchwytu a_hv	max. 6.5 m/s2
Wibracja tylnego uchwytu a_hv	max. 6.0 m/s2
Niepewność K_hv	1.5 m/s2

11. Przechowywanie

⚠ UWAGA

Nigdy nie odkładaj piły łańcuchowej do przechowywania na okres dłuższy niż 30 dni bez wcześniejjszego przeprowadzania następujących kroków.

Przechowywanie piły łańcuchowej na dłużej niż 30 dni wymaga konserwacji podczas przechowywania. O ile instrukcje przechowywania nie są przestrzegane, paliwo pozostałe w gaźniku wyparuje, pozostawiając osady podobne do gumy. Może to prowadzić do trudności z uruchomieniem i powodować kosztowne naprawy.

1. Powoli wyjmij korek zbiornika paliwa do momentu uwolnienia ciśnienia w zbiorniku. Ostrożnie opróżnij zbiornik paliwa.
2. Uruchom silnik i pozwól mu pracować, aż do za trzymania się urządzenia, aby usunąć paliwo z gaźnika.
3. Pozostaw silnik do ostygnięcia (ok. 5 minut).
4. Wyjmij świecę zapłonową. Potrzebne jest do tego dostarczone narzędzie kombinowane - klucz do świecie z wkrętakiem.
5. Wlej 1 łyżeczkę czystego oleju 2-suwowego do komory spalania.
6. Powoli kilkakrotnie pociągnij linkę rozrusznika aby powlec wewnętrzne elementy. Wymień świe- cę zapłonową.

Ponowne uruchamianie piły

1. Wyjmij świecę zapłonową.
2. Pociągnij linkę rozrusznika energicznie, aby usu- nąć nadmiar oleju z komory spalania.
3. Oczyć świecę zapłonową i sprawdź, czy szczelina elektrody jest poprawna.
4. Przygotuj urządzenie do pracy.
5. Napełnij zbiornik paliwa odpowiednią mieszanką paliwa/oleju
6. Zbiornik oleju łańcuchowego napełnić olejem łańcuchowym.

12. Transport

W celu przetransportowania piły należy opróżnić zbiornik paliwowy. Usunąć za pomocą szczotki lub zmiotki większe zabrudzenia z piły.

13. Utylizacja i recykling

Wskazówki dotyczące opakowania

Materiały opakowaniowe nada- ją się do recyklingu. Opakowa- nia należy utylizować w sposób przyjazny dla środowiska.

Informacji o możliwościach utylizacji starych urządzeń można zasięgnąć w urzędzie miasta lub gminy.

Paliwa i oleje

• Przed utylizacją urządzenia należy opróżnić zbiornik paliwa i zbiornik oleju silnikowego!
• Paliwa i oleju silnikowego nie należy wyrzucać do odpadów domowych ani kanalizacji, ale należy je zbierać lub usuwać oddzielnie!
• Puste zbiorniki po oleju i paliwie należy utylizować w sposób przyjazny dla środowiska.

14. Rozwiązywanie problemów

W poniższej tabeli podano oznaki błędów oraz opisano, jakie środki zaradcze zastosować, gdy maszyna nie pracuje prawidłowo. Jeżeli mimo to nie ma możliwości zlokalizowania i usunięcia problemu, należy zwrócić się do warsztatu serwisowego.

⚠ WAŻNE!

Wskazówka dotycząca przesyłania piły do centrum serwisowego:

Ze względów bezpieczeństwa należy zwracać uwagę, aby piła w momencie jej odsyłania nie zawierała resztek oleju i benzyny!!

Informacje serwisowe

Należy wziąć pod uwagę, że następujące części tego produktu podlegają normalnemu podczas eksploatacji lub naturalnemu zużyciu bądź że następujące części konieczne są jako materiały eksploatacyjne. Części zużywające się*: łańcuch tnący, miecz, olej do łańcuchów tnących, olej silnikowy, listwa zębata, chwytak łańcucha, świeca zapłonowa, filtr powietrza, filtr paliwa, filtr oleju do łańcuchów tnących

* Niekoniecznie zawarte w zakresie dostawy!

Części zamienne i wyposażenie można zamówić w naszym punkcie serwisowym. W tym celu zeskanować kod QR znajdujący się na stronie tytułowej.

Dopuszczone łańcuchy tnące i kombinacje elementów łańcucha

Łańcuch tnący 3/8LP-53 (7910300706)
Prowadnica AP14-52-507P (7910300703)
Łańcuch tnący Oregon 91P052X (7910100747)
Prowadnica	Oregon 140SDEA041(7910100710)

Przewodnik do rozwiązywania problemów
Problem Prawdopodobna przyczyna Działania naprawcze
Urządzenie nie uruchamia się lub uruchamia się, ale nie będzie działać.	Niewłaściwe procedury startowe	Postępuj zgodnie z instrukcjami zawartymi w Instrukcji obsługi
	Nieprawidłowe ustawienie regulacji gaźnika dla mieszanki	Gaźnik ma być regulowany przez autoryzowane centrum serwisowe.
	Zanieczyszczona świeca zapłonowa	Wyczyść/szczelina lub wymień świecę.
	Filtr paliwa zatkany Wymień filtr paliwa.
Urządzenie uruchamia się, ale silnik ma małą moc.	Brudny filtr powietrza	Wyjmij, oczyść i ponownie zainstaluj filtr.
	Nieprawidłowe ustawienie regulacji gaźnika dla mieszanki	Gaźnik ma być regulowany przez autoryzowane centrum serwisowe
Silnik waha się	Nieprawidłowe ustawienie regulacji gaźnika dla mieszanki	Gaźnik ma być regulowany przez autoryzowane centrum serwisowe.
Brak zasilania pod obciążeniem	Nieprawidłowo ustawiona szczelina świecy zapłonowej	Wyczyść/szczelina lub wymień świecę.
Pracuje nierówno	Nieprawidłowe ustawienie regulacji gaźnika dla mieszanki	Gaźnik ma być regulowany przez autoryzowane centrum serwisowe.
Nadmiernie dymi Niewłaściwa mieszanka paliwowa		Użyj właściwie mieszanego paliwa (mieszanka 40: 1).
Słaba wydajność podczas pracy	Stępiony łańcuchLużny łańcuch	aostrz lub wymień łańcuchNapnij łańcuch
Silnik umiera	Pusty zbiornik paliwaFiltr paliwa w niewłaściwym miejscu w zbiorniku	Napełnij zbiornik paliwaCałkowicie napełnij zbiornik benzyny lub zmień położenie filtra paliwa w baku
Niedostateczne smarowanie łańcucha (szyna frezu i łańcuch nagrzewają się)	Pusty zbiornik oleju do łańcucha Dopełnij	zbiornik oleju do łańcucha
	Otwory smarowe oleju przeniesione	Wyczyść otwór smarowania oleju w belce tnącejWyczyść rowek w belce tnącej

Skracovanie (obr. K)

OPATRNE

Ketjun jako (3/8"), 9.525 mm

Pjūvis viršuje (E pav., 1 poz.)

Wszelkie uszkodzenia muszą być zgłaszane w przeciągu 8 dni od daty otrzymania towaru, w przeciwnym wypadku, prawo do reklamacji wygasa. Gwarantujemy, że w czasie trwania gwarancji wymienimy wszelkie części maszyny, które okażą się niesprawne na skutek wad materiału z jakiego zostały wykonane lub błędów w produkcji bez dodatkowych opłat pod warunkiem, że

maszyna będzie obsługiwana zgodnie z zaleceniami. W odniesieniu do części nie produkowanych przez nas, gwarancja obowiązuje tylko w przypadku naszych dostawców. Koszty instalacji nowych części są ponoszone przez klienta. Odszkodowania wynikłe z uszkodzeń maszyny oraz redukcje ceny zakupu maszyny w ramach reklamacji nie będą rozpatrywane.

Garantie RO
