BEDIENUNGSANLEITUNG PCS38O SCHEPPACH

Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!

1 2 79 134 12 14 23 15 18 20 8 2 17 0 19 16 4 1

F ammse Pos.1 Zweiter Sc nitt Pos.2 r Schnitt

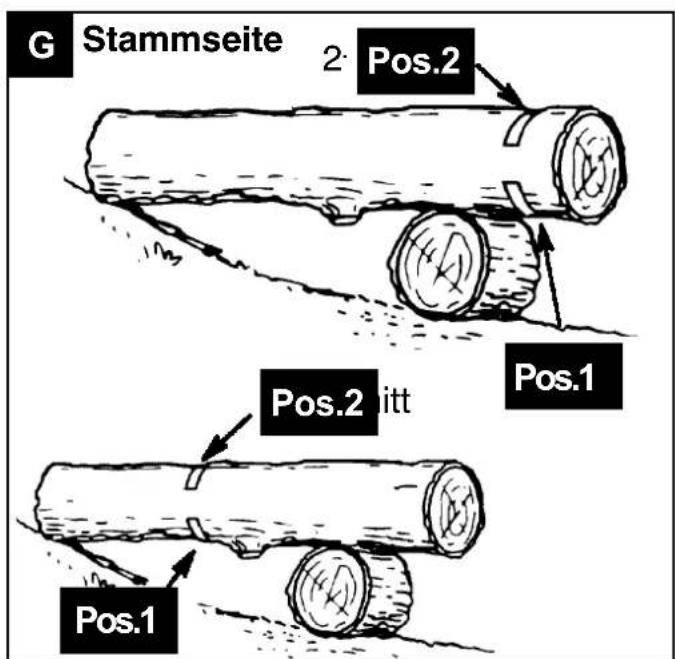

G Stammseite 2: Pos.2 Pos.1 Pos.2 itt Pos.1

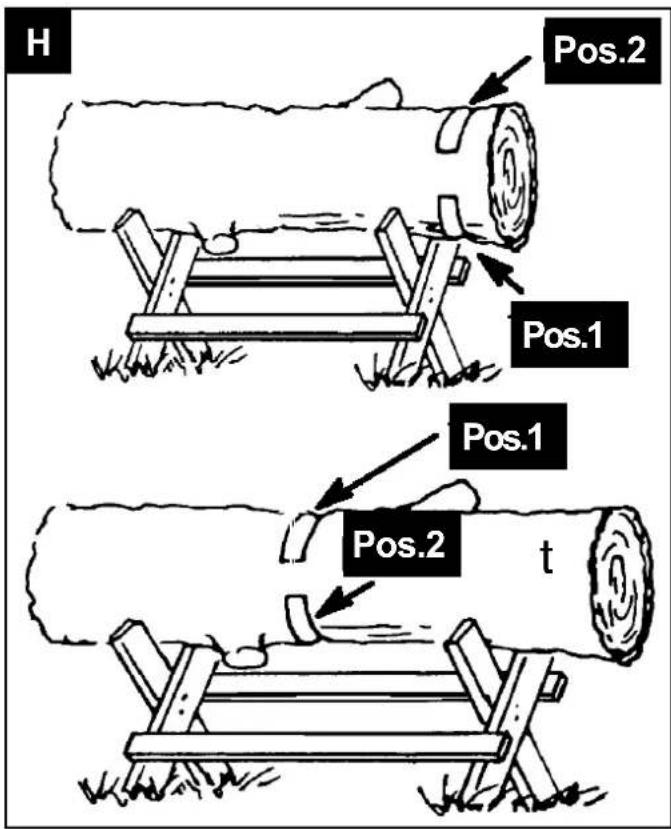

H Pos.2 Pos.1 Pos.1 Pos.2 t

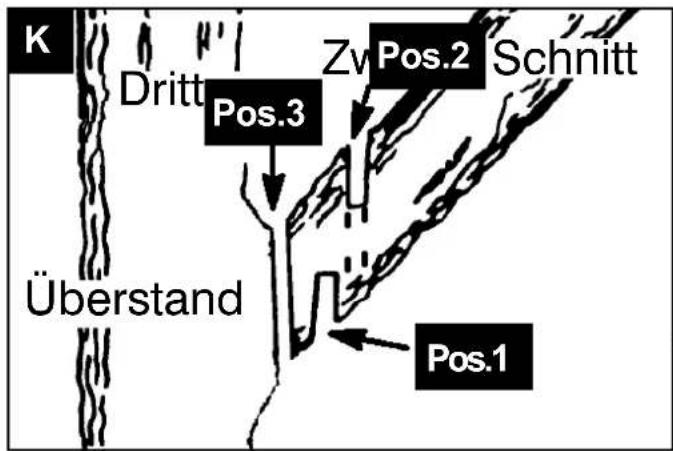

K Dritt Pos.3 Zv Pos.2 Schnitt Überstand Pos.1

Erklärung der Symbole auf dem Produkt

Die Verwendung von Symbolen in diesem Handbuch soll Ihre Aufmerksamkeit auf mögliche Risiken lenken. Die Sicherheitssymbole und Erklärungen, die diese begleiten, müssen genau verstanden werden. Die Warnungen selbst beseitigen keine Risiken und können korrekte Maßnahmen zum Verhüten von Unfällen nicht ersetzen.

		Lesen, Verstehen und Befolgen Sie alle Warnhinweise
		Warnung! Gefahr von Rückschlag (Kickback).Hüten Sie sich vor einem Rückschlag der Kettensäge und vermeiden Sie den Kontakt mit der Schienenspitze.
		Benutzen Sie das Gerät nicht einhändig.
		Benutzen Sie das Gerät immer mit beiden Händen.
		Tragen Sie immer Schutzbrille, Gehörschutz und einen Schutzhelm.
		Lesen Sie die komplette Betriebsanleitung bevor Sie das Gerät benutzen.
		Tragen Sie immer Sicherheits- und Anti-Vibrations-Handschuhe wenn Sie das Gerät benutzen.
		Tragen Sie immer rutschfeste Sicherheitsschuhe mit Schnittschutz wenn Sie das Gerät benutzen.
		Wichtig ist das Tragen von Schutzkleidung für Füße, Beine, Hände und Unterarme.
		Einfüllöffnung für Treibstoff.
		Einfüllöffnung für Kettenöl.

	Choke-Knopf
[1284]	Einstellschrauben für Vergaser:L niedrige DrehzahlH hohe DrehzahlT Leerlaufdrehzahl
[3440]	Einstellung der Kettenspannung:Weißer Pfeil: Kette lösenSchwarzer Pfeil: Kette spannen
	Einbaurichtung der Sägekette
[2071]	Garantierter Schallleistungspegel des Gerätes.
	Konformitätserklärung (siehe Kapitel ,Konformitätserklärung'). Produkte, die mit diesem Symbol gekennzeichnet sind, erfüllen alle einschlägigen gemeinschaftlichen Vorschriften für den Europäischen Wirtschaftsraum
	Schnittlänge
	Gewicht
	Schwertlänge
[3974]	Vermeiden Sie den Kontakt mit der Schienenspitze
[7259]	Feuer verboten
[2000V]	Heiße OberflächenStart / Stop- Hebel
	Mischverhältnis

Willkommen beim Scheppach Erklärvideo "Wie starte ich meine Kettensäge".

1. Einleitung 14

2. Gerätebeschreibung 14

3. Lieferumfang 14

4. Bestimmungsgemäße Verwendung 15

5. Sicherheitshinweise 15

6. Einrichten 24

7. Bedienung 26

8. Reinigung 28

9. Wartung und Instandhaltung 28

10. Technische Daten 32

11. Lagerung 32

12. Transport 32

13. Entsorgung und Wiederverwertung 33

14. Störungsabhilfe 33

15. Konformitätserklärung 393

Seite:

1. Einleitung

Hersteller:

Scheppach GmbH

Wir wünschen Ihnen viel Freude und Erfolg beim Arbeiten mit Ihrem neuen Gerät.

Hinweis:

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• unsachgemäßer Behandlung,
• Nichtbeachtung der Bedienungsanweisung,
• Reparaturen durch Dritte, nicht autorisierte Fachkräfte,
• Einbau und Austausch von nicht originalen Ersatzteilen,
• nicht bestimmungsgemäßer Verwendung.

Beachten Sie:

Lesen Sie vor der Montage und vor Inbetriebnahme den ge samten Text der Betriebsanleitung durch. Diese Betriebsanleitung soll es Ihnen erleichtern, Ihr Gerät kennenzulernen und dessen bestimmungsgemäßen Einsatzmöglichkeiten zu nutzen.

Die Betriebsanleitung enthält wichtige Hinweise, wie Sie mit dem Gerät sicher, fachgerecht und wirtschaft lich arbeiten, und wie Sie Gefahren vermeiden, Reparaturkosten sparen, Ausfallzeiten verringern und die Zuverlässigkeit und Lebensdauer des Gerätes erhöhen.

Zusätzlich zu den Sicherheitsbestimmungen dieser Betriebsanleitung müssen Sie unbedingt die für den Be trieb des Gerätes geltenden Vorschriften Ihres Landes beachten. Bewahren Sie die Betriebsanleitung, in einer Plas tik hülle geschützt vor Schmutz und Feuchtigkeit, bei dem Gerät auf. Sie muss von jeder Bedienungsperson vor Aufnahme der Arbeit gelesen und sorgfältig beachtet wer den. An dem Gerät dürfen nur Personen arbeiten, die im Gebrauch des Gerätes unterwiesen und über die damit verbundenen Gefahren unterrichtet sind. Das ge for der te Mindestalter ist einzuhalten.

Neben den in dieser Betriebsanleitung enthaltenen Si cherheitshinweisen und den besonderen Vorschriften Ih res Landes sind die für den Betrieb baugleicher Geräte allgemein anerkannten technischen Regeln zu beachten.

Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

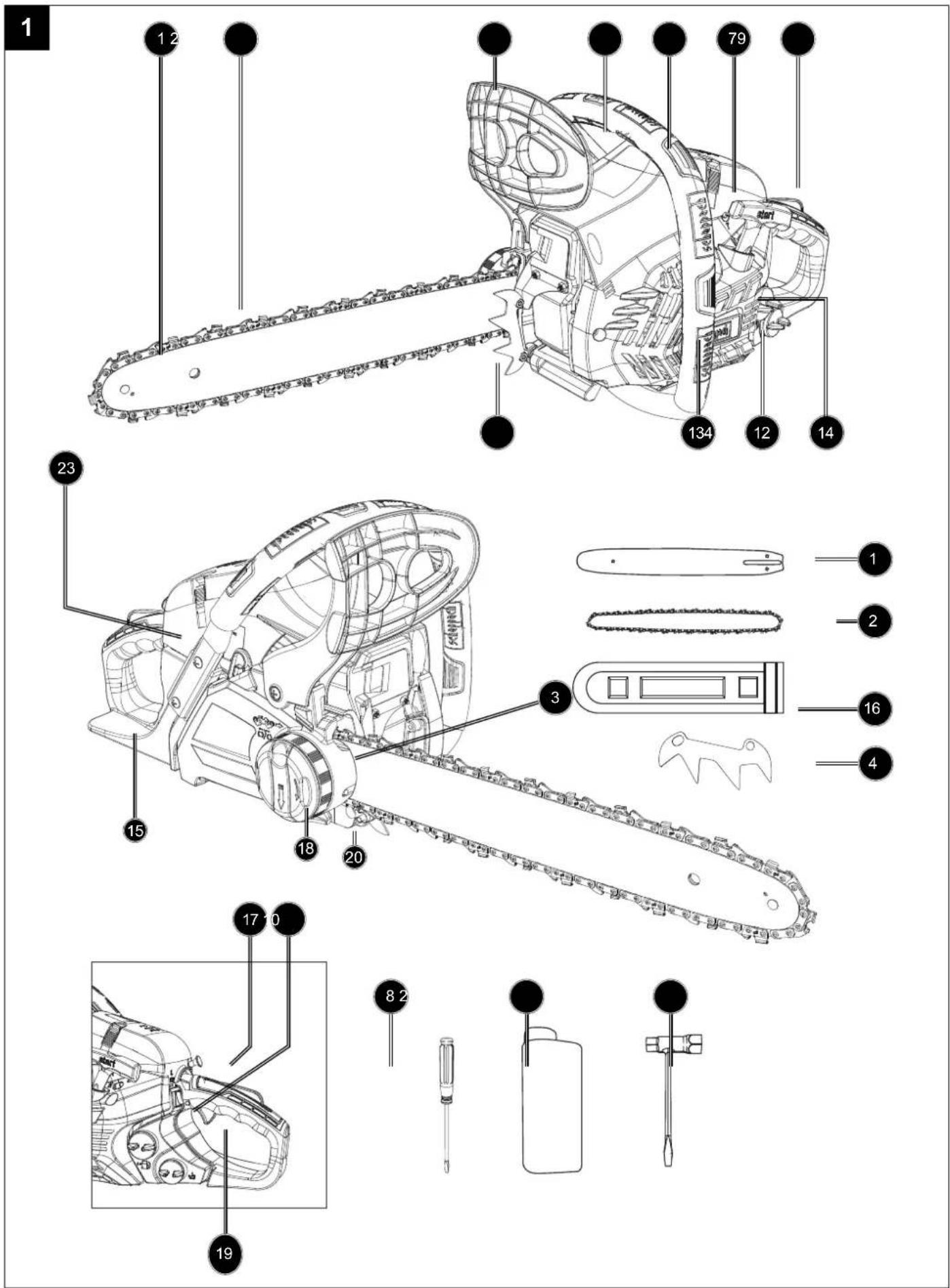

2. Gerätebeschreibung

1 Schwert
2 Sägekette
3 Kettenspannrad
4 Krallenanschlag
5 Kettenbremshebel / vorderer Handschutz
6 vorderer Handgriff
7 Anlassergriff
8 Schraubendreher (Ölpumpeneinstellung)
9 Luftfilterdeckel
10 Stoppschalter
11 Sicherheitssperre
12 Deckel Öl- Tanköffnung
13 Lüftergehäuse
14 Kraftstoff-Tankdeckel
15 hinterer Handgriff / Schlaufe
16 Kettenschutz
17 Drosselklappe (Vergasereinstellung)
18 Schwert-Befestigungsknopf und Hebel
19 Gashebel
20 Kettenfänger
21 Kraftstoff-Mischbehälter
22 Zündkerzenschlüssel
23 Kraftstoffpumpe (,Pumpball')

3. Lieferumfang

• Kettensäge
  • Originalbetriebsanleitung
• Garantiekarte
  • Zündkerzenschlüssel
• Schwertabdeckung
  • Schraubendreher
  • Kraftstoff-Mischbehälter

- Öffnen Sie die Verpackung, und nehmen Sie das Gerät vorsichtig heraus.

- Entfernen Sie die Verpackungsmaterialien.

- Vergewissern Sie sich, dass der gesamte aufgelistete Inhalt vorhanden ist.

- Überprüfen Sie das Gerät und die sonstigen Teile auf Schäden.

- Bewahren Sie, falls möglich, die Verpackung bis zum Ablauf der Garantiezeit auf.

- Lesen Sie die Betriebsanleitung, um sich vollständig mit dem Werkzeug vertraut zu machen, bevor Sie es benutzen.

- Verwenden Sie nur Originalzubehör und -ersatzteile. Ersatzteile sind auf Anfrage bei der Hotline erhältlich.

- Geben Sie bei Kontaktaufnahme mit der Hotline die Teilenummern an.

⚠️ ACHTUNG!

Gerät und Verpackungsmaterialien sind kein Kinderspielzeug! Kinder dürfen nicht mit Kunststoffbeuteln, Folien und Kleinteilen spielen!

Es besteht Verschluckungs- und Erstickungsgefahr!

4. Bestimmungsgemäße Verwendung

Das Gerät dient bestimmungsgemäß ausschließlich zum Sägen von Holz. Das Fällen von Bäumen darf nur mit entsprechender Ausbildung erfolgen. Der Hersteller haftet nicht für Schäden, die durch nicht bestimmungsgemäße Verwendung oder falsche Bedienung verursacht wurde.

Betreiben Sie eine Kettensäge NICHT beim Arbeiten auf einem Baum.

Das Gerät darf nur nach seiner Bestimmung verwendet werden. Jede weitere darüber hinausgehende Verwendung ist nicht bestimmungsgemäß. Für daraus hervorgerufene Schäden oder Verletzungen aller Art haftet der Benutzer/Bediener und nicht der Hersteller.

Bitte beachten Sie, dass unsere Geräte bestimmungs- gemäß nicht für den gewerblichen, handwerklichen oder industriellen Einsatz konstruiert wurden. Wir übernehmen keine Gewährleistung, wenn das Gerät in Gewerbe-, Handwerks- oder Industriebetrieben sowie bei gleichzusetzenden Tätigkeiten eingesetzt wird.

Die vom Hersteller mitgelieferte Betriebsanleitung muss stets eingehalten werden, damit gewährleistet ist, dass das Gerät sachgemäß verwendet wird. Jede Verwendung, die nach dem Handbuch nicht ausdrücklich zulässig ist, kann zu Schäden am Gerät führen und den Benutzer in ernsthafte Gefahr bringen. Beachten Sie die Einschränkungen in den Sicherheitsanweisungen.

⚠ GEFAHR! Sägen Sie nur Holz mit dieser Ketten-säge. Wegen der hohen Verletzungsgefahr für den Benutzer darf das Gerät nicht für Zwecke verwendet werden, für die es nicht bestimmt ist. So dürfen Sie die Kettensäge beispielsweise nicht zum Schneiden von Kunststoff, Mauerwerk oder andere Baumaterialien als Holz verwenden. Aus Sicherheitsgründen darf das Gerät nicht als Antriebseinheit für andere Werkzeuge gleich welcher Art verwendet werden.

Nicht zugelassene Benutzer:

Personen, die nicht mit der Betriebsanleitung vertraut sind, Kinder, Jugendliche unter 16 Jahren sowie Personen unter Alkohol-, Drogen- oder Medikamenteneinfluss dürfen das Gerät nicht bedienen.

5. Sicherheitshinweise

In dieser Bedienungsanweisung haben wir Stellen, die Ihre Sicherheit betreffen, mit diesem Zeichen versehen: △

Außerdem enthält die Betriebsanleitung andere wichtige Textstellen, die durch das Wort „ACH-TUNG!“ gekennzeichnet sind.

⚠️ ACHTUNG!

Beim Benutzen von Geräten müssen einige Sicherheitsvorkehrungen eingehalten werden, um Verletzungen und Schäden zu verhindern. Lesen Sie diese Betriebsanleitung / Sicherheitshinweise deshalb sorgfältig durch. Falls Sie das Gerät an andere Personen übergeben sollten, händigen Sie diese Betriebsanleitung / Sicherheitshinweise bitte mit aus. Wir übernehmen keine Haftung für Unfälle oder Schäden, die durch Nichtbeachten dieser Anleitung und den Sicherheitshinweisen entstehen.

⚠ GEFAHR

Bei Nichtbeachtung dieser Anweisung besteht höchste Lebensgefahr bzw. die Gefahr lebensgefährlicher Verletzungen.

⚠️ WARNING

Bei Nichtbeachtung dieser Anweisung besteht Lebensgefahr bzw. die Gefahr schwerer Verletzungen.

⚠ VORSICHT

Bei Nichtbeachtung dieser Anweisung besteht leichte bis mittlere Verletzungsgefahr.

HINWEIS

Bei Nichtbeachtung dieser Anweisung besteht die Gefahr einer Beschädigung des Motors oder anderen Sachwerten.

5.1 Allgemeine Sicherheitshinweise

⚠️ ACHTUNG! Bei der Arbeit mit kraftstoffbetriebenen Werkzeugen müssen stets folgende Grundregeln beachtet werden, um das Risiko von Körperverletzungen und / oder Schäden am Gerät zu mindern.

Lesen Sie diese Hinweise, bevor Sie die Kettensäge in Betrieb nehmen, und bewahren Sie diese auf.

1. Arbeiten Sie mit der Kettensäge nicht, bei Müdigkeit, Krankheit, unter Alkohol- und / oder Drogeneinfluss.
2. Seien Sie vorsichtig im Umgang mit Kraftstoff. Starten Sie die Kettensäge im Abstand von mindestens 3 m vom Auffüllort des Kraftstoffs.
3. Sägen Sie erst dann, wenn der Arbeitsbereich gesäubert ist, Sie einen sicheren Stand und einen Rückzugsweg vor dem fallenden Baum eingeplant haben.
4. Vergewissern Sie sich vor dem Anlassen der Ket-tensäge, dass sie keine Gegenstände berührt.

5. Tragen Sie die Kettensäge nur, wenn der Motor angehalten hat, sich die Führungsschiene in der Abdeckung der Führungsschiene befindet und der Auspuff von Ihrem Körper weg weist.

6. Nehmen Sie keine Kettensäge in Betrieb, die beschädigt, falsch eingestellt oder unvollständig und locker montiert ist. Vergewissern Sie sich, dass die Kettensäge stoppt, wenn die Kettenbremse betätigt wird.

7. Schalten Sie den Motor aus, bevor Sie die Ket-tensäge absetzen.
8. Seien Sie beim Sägen kleiner Büsche und Schösslinge äußerst vorsichtig, denn das dünne Astwerk kann sich in der Kettensäge verfangen und in Ihre Richtung schlagen, oder Sie aus dem Gleichgewicht bringen.
9. Achten Sie beim Sägen eines unter Spannung stehenden Astes auf einen möglichen Rückschlag, wenn die Spannung des Holzes plötzlich nachlässt.
10. Achten Sie darauf, dass die Handgriffe trocken, sauber und frei von Öl oder Kraftstoffgemisch sind.
11. Schneiden Sie mit der Kettensäge keinen Baum, außer Sie besitzen eine entsprechende Ausbildung.
12. Die gesamte Wartung der Kettensäge, abgesehen von den in dieser Bedienungs- und Wartungsanleitung angegebenen Punkten, darf nur vom autorisierten Kundendienst ausgeführt werden.
13. Bringen Sie für den Transport und Lagerung der Ket-tensäge die Abdeckung der Führungsschiene an.
14. Arbeiten Sie mit der Kettensäge nicht neben oder in Gegenwart von entzündbaren Flüssigkeiten oder Gasen, sei es in Außen- oder in Innenräumen. Es besteht dabei Explosions- und/oder Brandgefahr.
15. Füllen Sie keinen Kraftstoff, Öl oder Schmierstoff ein, wenn die Kettensäge läuft.
16. Nur geeignetes Sägematerial verwenden: Sägen Sie nur in Holz. Verwenden Sie die Kettensäge nicht für Arbeiten, für die sie ungeeignet ist. Schneiden Sie mit der Kettensäge z.B. kein Plastik, Mauerwerk oder nicht zum Bau gehörige Materialien.
17. Das Motorgerät erzeugt giftige Abgase, sobald der Motor läuft. Arbeiten Sie nie in geschlossenen oder schlecht belüfteten Räumen.
18. Um signifikante Schäden oder Defekte festzustellen, ist es notwendig das Gerät vor dem Gebrauch und nach Stürzen einer Inspektion zu unterziehen.
19. Falls beim Befüllen des Öl- oder Kraftstofftankes Flüssigkeit daneben geschüttet wird, muss das Gerät vor Inbetriebnahme davon gereinigt werden.

Als Kettensägenbenutzer müssen Sie mehrere Punkte beachten, um Ihre Sägearbeiten unfallfrei und ohne Verletzungen verrichten zu können.

1. Ein grundlegendes Verständnis von Rückschlägen kann das Überraschungsmoment mindern oder ausschließen. Plötzliche unüberlegte Reaktionen tragen zu Unfällen bei.

2. Halten Sie die Kettensäge bei laufendem Motor mit beiden Händen gut fest, wobei die rechte Hand den hinteren Handgriff und die linke Hand den vorderen Handgriff festhält. Daumen und Finger müssen die Handgriffe der Kettensäge fest umschließen. Ein fester Griff hilft Ihnen, Rückschläge abzufangen und die Kontrolle über die Kettensäge zu behalten. Lassen Sie nicht los.

3. Stellen Sie sicher, dass der Bereich, in dem Sie arbeiten, frei von Hindernissen ist. Die Spitze der Führungsschiene darf beim Schneiden mit der Kettensäge keinen Baumstamm, Zweig oder Ähnliches berühren.
4. Schneiden Sie mit hoher Motorgeschwindigkeit.
5. Beugen Sie sich nicht zu weit nach vorne, oder schneiden Sie nicht oberhalb Ihrer Schulterhöhe.
6. Schärfen und warten Sie die Kettensäge gemäß den Anweisungen des Herstellers.
7. Verklemmt das Gerät beim Schneiden, muss es umgehend ausgeschaltet und vorsichtig befreit werden. Anschließend ist das Gerät auf Beschädigung (z.B. verbogene Führungsschiene) zu prüfen und es muss ein Probelauf durchgeführt werden.
8. Zum Fällen oder Ablängen muss die Zackenleiste (der Klauenanschlag) an das zu schneidende Holz angesetzt werden. Die Verwendung der Zackenleiste wird auch beim Durchsägen von dicken Ästen empfohlen.
9. Positionieren Sie die Zackenleiste vor jedem Ablängen fest, und sägen Sie erst dann bei laufender Kettensäge ins Holz. Anschließend wird die Säge mit dem hinteren Griff angehoben und mit dem vorderen Griff geführt. Die Zackenleiste wirkt als Drehpunkt. Zur Neupositionierung wird leichter Druck auf den vorderen Griff ausgeübt. Ziehen Sie die Säge dazu leicht zurück. Setzen Sie die Zackenleiste tiefer an, und heben Sie die Säge mit dem hinteren Griff wieder an.

Verwenden Sie nur zugelassene Kombinationen von Sägekette und Führungsschiene

Die im Lieferumfang enthaltene Schneidgarnitur ist optimal auf die Kettensäge abgestimmt.

Bei Paarung von Komponenten, die nicht zueinander passen, kann die Schneidgarnitur bereits nach kurzer Betriebszeit irreparabel beschädigt werden und zu Verletzungen führen.

HINWEIS

Der nachfolgende Anhang ist hauptsächlich für den Endverbraucher oder den Gelegenheitsbenutzer gedacht. Die Kettensäge ist für eine gelegentliche Verwendung von Hauseigentümern, Gartenbesitzern und Campern ausgelegt und dient für alle allgemeinen Arbeiten, z.B. roden, Brennholz schneiden, etc. Sie ist nicht für längere Arbeiten vorgesehen.

Bei längeren Arbeiten kann es auf Grund von Vibrationen in den Händen der Bedienungsperson zu Durchblutungsstörungen (Weißfingersyndrom) kommen. Das Weißfingersyndrom ist eine Gefäßerkrankung, bei der die kleinen Blutgefäße an den Fingern und Zehen anfallartig verkrampfen. Die betroffenen Areale werden nicht mehr ausreichend mit Blut versorgt und erscheinen dadurch extrem blass. Der häufige Gebrauch von vibrierenden Geräten kann bei Personen, deren Durchblutung beeinträchtigt ist (z.B. Raucher, Diabetiker) Nervenschädigungen auslösen.

Wenn Sie ungewöhnliche Beeinträchtigungen bemerken, beenden Sie sofort die Arbeit und suchen Sie einen Arzt auf. Beachten Sie die folgenden Hinweise, um die Gefahren zu reduzieren:

• Halten Sie Ihren Körper und besonders die Hände bei kaltem Wetter warm.
• Machen Sie regelmäßig Pausen und bewegen Sie dabei die Hände, um die Durchblutung zu fördern.
• Sorgen Sie für eine möglichst geringe Vibration der Maschine durch regelmäßige Wartung und feste Teile am Gerät.

5.2 Sicherheit von Personen

• Arbeiten Sie mit der Kettensäge nicht einhändig! Andernfalls besteht die Gefahr, dass Bedienungsperson, Helfer oder Zuschauer verletzt werden können. Diese Kettensäge ist für einen zweihändigen Betrieb ausgelegt.
• Tragen Sie Ihre persönliche Schutzausrüstung (PSA), bestehend aus: Schnittfesten Schuhen, Schnittschutzhose, gut sichtbare Weste oder Jacke in Signalfarben, Handschuhe und einen Helm mit Visier und Gehörschutz.
• Wenn Sie die Kettensäge starten oder mit ihr schneiden, dürfen sich keine anderen Personen in der Nähe aufhalten. Verwehren Sie Zuschauern und Tieren den Zutritt zum Arbeitsbereich.
• Wenn der Motor läuft, müssen alle Körperteile von der Kettensäge wegweisen.

5.3 Sicherheitshinweise im Umgang mit entzündlichen Betriebsstoffen

1. WARNUNG! Benzin ist leicht entflammbar!
2. Lagern Sie Benzin in Behältern, die speziell für diesen Zweck konzipiert sind.
3. Füllen Sie Benzin nur im Freien nach und rauchen Sie dabei nicht.
4. Füllen Sie Benzin nach, bevor Sie den Motor anlassen. Entfernen Sie niemals den Kraftstoff-Tankdeckel oder füllen Sie Benzin nach, während der Motor läuft oder noch heiß ist.
5. Wenn Kraftstoff verschüttet wird, versuchen Sie nicht, den Motor anzulassen, sondern bewegen Sie die Maschine aus dem Bereich des verschütteten Kraftstoffs heraus, und vermeiden Sie alle Zündquellen, bis alle Kraftstoffdämpfe sich verflüchtigt haben.

Bringen Sie den Kraftstoff-Tankdeckel und den Verschluss des Kanisters wieder sicher an.

Auffüllen von Kraftstoff

• Vor dem Befüllen ist immer der Motor abzustellen.
  ⚠ ACHTUNG! Tankverschluss immer vorsichtig öffnen, damit sich der bestehende Überdruck langsam abbauen kann.
• Beim Arbeiten mit dem Gerät entstehen hohe Temperaturen am Gehäuse. Lassen Sie das Gerät vor dem Betanken vollständig abkühlen.
  ⚠️ ACHTUNG! Bei unzureichender Abkühlung des Gerätes könnte sich der Kraftstoff beim Betanken entzünden und zu schweren Verbrennungen führen.
• Darauf achten, dass der Tank mit nicht zu viel Kraftstoff aufgefüllt wird. Wenn Sie Kraftstoff verschütten, dann ist der Kraftstoff sofort zu entfernen und das Gerät zu säubern.
• Den Kraftstoff-Tankdeckel immer gut verschließen, um ein Lösen durch die entstehenden Vibrationen beim Betrieb des Gerätes zu verhindern.

⚠️ GEFAHR

Betanken Sie die Maschine nicht in der Nähe einer offenen Flamme.

SPEZIELLE SICHERHEITSBESTIMMUNGEN BEIM GEBRAUCH VON VERBRENNUNGSMO- TOREN

⚠️ GEFAHR

Verbrennungsmotoren stellen während des Betriebes und beim Auftanken eine besondere Gefahr dar. Lesen und beachten Sie immer die Warnhinweise. Bei Nichtbeachtung kann es zu schweren oder sogar tödlichen Verletzungen kommen.

1. Es dürfen keine Veränderungen am Gerät vorgenommen werden.
2. ⚠️ ACHTUNG!
   Vergiftungsgefahr, Abgase, Kraftstoffe, Schmieröldampf, Sägestaub und Schmierstoffe sind giftig, Abgase dürfen nicht eingeatmet werden.
3. ⚠️ ACHTUNG!
   Verbrennungsgefahr, Abgasanlage und Antriebsmotor nicht berühren
4. Das Gerät nicht in unbelüfteten Räumen oder in leicht entflammbarer Umgebung betreiben.
5. ⚠ Explosionsgefahr!
   Das Gerät niemals in Räumen mit leicht entzündlichen Stoffen betreiben.
6. Während des Transports ist das Gerät gegen Verrutschen und Kippen zu sichern.
7. Darauf achten, dass beim Auftanken kein Kraftstoff auf den Motor oder Auspuff verschüttet wird.

8. Reparatur- und Einstellarbeiten dürfen nur durch autorisiertes Fachpersonal ausgeführt werden.

9. Berühren Sie keine mechanisch bewegten oder heißen Teile. Entfernen Sie keine Schutzabdeckungen.

10. Bei den technischen Daten unter Schallleistungspegel (L WA ) und Schalldruckpegel (L PA ) angegebene Werte stellen Emissionspegel dar und sind nicht zwangsläufig sichere Arbeitspegel. Da es einen Zusammenhang zwischen Emissions- und Immissionspegeln gibt, kann dieser nicht zuverlässig zur Bestimmung eventuell erforderlicher, zusätzlicher Vorsichtsmaßnahmen herangezogen werden. Einflussfaktoren auf den aktuellen Immissionspegel der Arbeitskraft schließen die Eigenschaften des Arbeitsraumes, andere Geräuschquellen, etc., wie z.B. die Anzahl der Maschinen und anderer angrenzender Prozesse und die Zeitspanne, die ein Bediener dem Lärm ausgesetzt ist, ein. Ebenfalls kann der zulässige Immissionspegel von Land zu Land abweichen. Dennoch wird diese Information dem Betreiber der Maschine die Möglichkeit bieten, eine bessere Abschätzung der Risiken und Gefährdungen durchzuführen.

11. Stecken Sie niemals Gegenstände in die Lüftungsschlitze. Das gilt auch, wenn das Gerät ausgeschaltet ist. Die Nichteinhaltung kann zu Verletzungen oder Schäden am Gerät führen.

12. Halten Sie das Gerät frei von Öl, Schmutz und anderen Verunreinigungen.

13. Stellen Sie sicher, dass Schalldämpfer und Luftfilter ordnungsgemäß funktionieren. Diese Teile dienen als Flammschutz bei einer Fehlzündung.

14. Stellen Sie den Motor ab:

- Immer, wenn Sie die Maschine verlassen

• Vor dem Nachfüllen von Kraftstoff

1. Benutzen Sie niemals den Choke, um den Motor zu stoppen.

5.4 Sicherheitsfunktionen der Kettensäge (Abb. 1)

2 SÄGEKETTE MIT GERINGEM RÜCKSCHLAG hilft Ihnen mit speziell entwickelten Sicherheitseinrichtungen Rückschlagkräfte zu reduzieren und diese besser abzufangen.

5 KETTENBREMSHEBEL / VORDERER HANDSCHUTZ schützt die linke Hand der Bedienungsperson, sollte sie bei laufender Kettensäge vom vorde- ren Handgriff abrutschen.

5 KETTENBREMSE ist eine Sicherheitsfunktion zur Minderung von Verletzungen auf Grund von Rückschlägen, indem eine laufende Sägekette in Millise-kunden angehalten wird Sie wird durch den KETTENBREMSHEBEL aktiviert.

11 SICHERHEITS-SPERRTASTE verhindert ein unbeabsichtigtes Erhöhen der Motordrehzahl. Der Gashebel (19) kann nicht gedrückt werden, so lange die Sicherheitsverriegelung gedrückt ist.

10 STOP-SCHALTER bewirkt beim Auslösen einen sofortigen Motorstopp. Zum Starten oder erneuten Starten des Motors muss der Stop-Schalter in die Position „I“ gedrückt werden.

16 KETTENSCHUTZ wird bei stehendem Motor aufgesetzt und verhindert das Risiko von Schnittverletzungen durch die Kettenzähne.

20 KETTENFÄNGER verringert die Verletzungsgefahr, falls die Sägekette während des Betriebs reißt oder aus der Führung rutscht. Der Kettenfänger ist so ausgelegt, dass er eine umherschlagende Kette auffängt.

HINWEIS

Machen Sie sich mit der Kettensäge und ihren Teilen vertraut.

5.5 Warnhinweise für Kettensägen

- Halten Sie bei laufender Kettensäge alle Körperteile von der Sägekette fern. Vergewissern Sie sich vor dem Starten der Kettensäge, dass die Sägekette nichts berührt. Beim Arbeiten mit einer Kettensäge kann ein Moment der Unachtsamkeit dazu führen, dass Bekleidung oder Körperteile von der Sägekette erfasst werden.

- Arbeiten Sie mit der Kettensäge nicht auf einem Baum es sei denn Sie sind hierfür besonders ausgebildet. Bei unsachgemäßem Betrieb einer Kettensäge auf einem Baum besteht Verletzungsgefahr.

- Rechnen Sie beim Schneiden eines unter Spannung stehenden Astes damit, dass dieser zurückfedert. Wenn die Spannung in den Holzfasern freikommt, kann der gespannte Ast die Bedienperson treffen und / oder die Kettensäge der Kontrolle entreißen.

- Seien Sie besonders vorsichtig beim Schneiden von Unterholz und jungen Bäumen. Das dünne Material kann sich in der Sägekette verfangen und auf Sie schlagen oder Sie aus dem Gleichgewicht bringen.

- Tragen Sie die Kettensäge am vorderen Handgriff mit still stehender Sägekette und nach hinten zeigender Führungsschiene. Bei Transport oder Aufbewahrung der Kettensäge stets die Abdeckung der Führungsschiene aufziehen. Sorgfältiger Umgang mit der Kettensäge verringert die Wahrscheinlichkeit einer versehentlichen Berührung mit der laufenden Sägekette.

• Befolgen Sie Anweisungen für die Schmierung, die Kettenspannung und das Wechseln von Zubehör. Eine unsachgemäß gespannte oder geschmierte Sägekette kann entweder reißen oder das Rückschlagrisiko erhöhen.
• Halten Sie Handgriffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Handgriffe sind rutschig und führen zum Verlust der Kontrolle.

Ursachen und Vermeidung eines Rückschlags:

• Rückschlag kann auftreten, wenn die Spitze der Führungsschiene einen Gegenstand berührt oder wenn das Holz sich biegt und die Sägekette im Schnittkanal festklemmt.
• Eine Berührung mit der Führungsschienenspitze kann in manchen Fällen zu einer unerwarteten nach hinten gerichteten Reaktion führen, bei der die Führungsschiene nach oben und in Richtung des Bedieners geschlagen wird.
• Bei Verklemmen der Sägekette an der Oberkante der Führungsschiene kann die Führungsschiene rasch in Bedienerrichtung zurückstoßen.
• Jeder dieser Reaktionen kann dazu führen, dass Sie die Kontrolle über die Kettensäge verlieren und sich möglicherweise schwer verletzen. Verlassen Sie sich nicht ausschließlich auf die in der Ketten-säge eingebauten Sicherheitseinrichtungen. Als Benutzer einer Kettensäge sollten Sie verschiedene Maßnahmen ergreifen, um unfall- und verlet-zungsfrei arbeiten zu können.

Ein Rückschlag ist die Folge eines falschen oder fehlerhaften Gebrauchs des Werkzeugs. Er kann durch geeignete Vorsichtsmaßnahmen, wie nachfolgend beschrieben, verhindert werden:

• Halten Sie die Kettensäge mit beiden Händen fest, wobei Daumen und Finger die Handgriffe der Kettensäge umschließen. Bringen Sie Ihren Körper und die Arme in eine Stellung, in der Sie den Rückschlagkräften standhalten können. Wenn geeignete Maßnahmen getroffen werden, kann der Bediener die Rückschlagkräfte beherrschen. Niemals die Kettensäge loslassen.
• Vermeiden Sie eine abnormale Körperhaltung und sägen Sie nicht über Schulterhöhe. Dadurch wird ein unbeabsichtigtes Berühren mit der Führungsschienenspitze vermieden und eine bessere Kontrolle der Kettensäge in unerwarteten Situationen ermöglicht.
• Verwenden Sie stets vom Hersteller vorgeschriebene Ersatzführungsschienen und Sägeketten. Falsche Ersatzführungsschienen und Sägeketten können zum Reißen der Sägekette und / oder zu Rückschlag führen.
• Halten Sie sich an die Anweisungen des Herstellers für das Schärfen und die Wartung der Sägekette. Zu niedrige Tiefenbegrenzer erhöhen die Neigung zum Rückschlag.

⚠️ WARNING

Beachten Sie Folgendes:

• Rotationsrückschlag (Abb. 28)
A = Rückschlagdistanz / B = Rückschlag-Reaktionszone
- Rückschlag- und Rückzugsreaktionen bei Aufprall/Blockierung (Abb. 29)
A = Ziehen / B = Feste Objekte / C = Drücken
- Um Rückzugsreaktionen zu vermeiden, positionieren Sie das zu sägende Holz gegen den Klauenanschlag. Verwenden Sie den Klauenanschlag beim Sägen als Drehpunkt.

5.6 Sicherheitshinweise Service / Lagerung

Lassen Sie Ihr Werkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Werkzeuges erhalten bleibt.

1. Überprüfen Sie vor der Nutzung stets durch eine Sichtprüfung, dass Gerät auf Verschleiß oder Beschädigung. Ersetzen Sie verschlissene oder beschädigte Elemente und Schrauben. Ziehen Sie alle Muttern, Bolzen und Schrauben fest, um sicherzustellen, dass die Ausrüstung in sicherem Betriebszustand ist.
2. Es müssen regelmäßige Prüfungen auf Leckstellen oder Spuren von Abrieb im Kraftstoffsystem durchgeführt werden, beispielsweise durch poröse Rohre, lose oder fehlende Klemmen und Schäden am Kraftstofftank oder Kraftstoff-Tankdeckel. Vor der Nutzung müssen alle Defekte behoben werden.
3. Bevor Sie das Gerät bzw. Motor prüfen oder einstellen, muss die Zündkerze bzw. der Zündkerzenstecker entfernt werden, um versehentliches Anlassen zu vermeiden.

⚠️ WARNING

Unsachgemäße Wartung oder Nichtbeachtung bzw. Nichtbehebung eines Problems kann während des Betriebes zu einer Gefahrenquelle werden. Betreiben Sie nur regelmäßig und richtig gewartete Maschinen. Nur so können Sie davon ausgehen, dass Sie Ihr Gerät sicher, wirtschaftlich und störungsfrei betreiben.

Die Maschine nicht im laufenden Zustand reinigen, warten, einstellen oder reparieren. Bewegliche Teile können schwere Verletzungen verursachen.

Verwenden Sie kein Benzin oder andere entflammbaren Lösungsmittel zum Reinigen von Maschinenteile.

⚠️ WARNING

Dämpfe von Kraftstoffen und Lösungsmittel können explodieren.

Bringen Sie nach Reparatur- und Wartungsarbeiten die Schutz- und Sicherheitsausrüstung wieder am Gerät an.

Achten Sie auf den betriebssicheren Zustand des Gerätes, überprüfen Sie insbesondere das Kraft-stoffsystem auf Dichtigkeit.

Befreien Sie immer die Kühlrippen des Motors von Verschmutzungen.

⚠️ GEFAHR

Der Hersteller dieses Gerätes haftet nach dem geltenden Produkthaftungsgesetz nicht für Schäden, die an diesem Gerät oder durch dieses Gerät entstehen bei:

• Einbau und Austausch von nicht originalen Ersatzteilen,
• Entfernung oder Veränderung von Sicherheitskomponenten.

5.7 Arbeitshinweise

⚠️ Wichtige Hinweise

1. Schalten Sie den Motor aus, wenn die Kettensäge mit einem Fremdkörper in Berührung kommt. Kontrollieren Sie die Kettensäge, und reparieren Sie sie gegebenenfalls.
2. Schützen Sie die Sägekette vor Schmutz und Sand. Selbst geringe Mengen Schmutz führen zum schnellen Abstumpfen der Sägekette und erhöhen die Gefahr einer Rückschlagreaktion.
3. Fangen Sie mit dem Zersägen von kleineren Baumstämmen zur Übung an, um ein Gefühl für Ihr Gerät zu bekommen, bevor Sie schwierigere Aufgaben angehen.
4. Betätigen Sie den Gashebel, und geben Sie Vollgas, bevor Sie mit dem Sägen beginnen.
5. Drücken Sie das Gehäuse der Kettensäge gegen den Baumstamm, wenn Sie mit dem Sägen beginnen.
6. Geben Sie während des gesamten Sägevorgangs Vollgas.
7. Lassen Sie die Kettensäge für Sie arbeiten. Üben Sie nur leichten Druck nach unten aus.
8. Lassen Sie den Gashebel los, sobald Sie Ihre Arbeit beendet haben, damit der Motor im Leerlauf läuft. Wenn Sie das Gerät bei Vollgas ohne Last weiterlaufen lassen, entsteht unnötiger Verschleiß.
9. Um nach dem Austritt der Sägekette aus dem Holz nicht die Kontrolle über das Gerät zu verlieren, sollten Sie gegen Ende des Schnitts keinen Druck auf die Kettensäge ausüben.
10. Kontrollieren Sie nach dem Starten die Leerlaufeinstellung. Die Sägeeinheit muss im Leerlauf stillstehen. Wenn die Schneideinrichtung im Leerlauf läuft, muss die Leerlaufdrehzahl gesenkt werden (siehe „Einstellen der Leerlaufdrehzahl“).

11. Stoppen Sie den Motor, bevor Sie die Kettensäge abstellen.

12. Verklemmt das Gerät beim Schneiden, muss es umgehend ausgeschaltet und vorsichtig befreit werden. Anschließend ist das Gerät auf Beschädigung (z.B. verbogene Führungsschiene) zu prüfen und es muss ein Probelauf durchgeführt werden.

13. Prüfen Sie vor Ausführung des endgültigen Schnitts, ob Zuschauer, Tiere oder Hindernisseim Fallbereich vorhanden sind.
14. Unter Spannung stehende Zweige müssen von unten herauf geschnitten werden, damit die Kettensäge sich nicht verklemmt.
15. Um im Moment des „Durchsägens“ die volle Kontrolle zu behalten, gegen Ende des Schnitts den Anpressdruck reduzieren, ohne den festen Griff an den Handgriffen der Kettensäge zu lösen. Darauf achten, dass die Sägekette nicht den Boden berührt.

Rückschlag (Kickback)

• Beim Arbeiten mit der Kettensäge kann es zum gefährlichen Rückschlag kommen.
• Dieser Rückschlag entsteht, wenn der obere Bereich der Schienenspitze unbeabsichtigt Holz oder andere feste Gegenstände berührt.
• Bevor die Sägekette im Schnittbereich geführt wird, kann es zum seitlichen Wegrutschen oder zum Hüpfen der Motorsäge kommen (ACHTUNG! Erhöhtes Rückschlagrisiko!)
  • Die Motorsäge wird dabei unkontrolliert, mit hoher Energie, in Richtung des Sägenführers geschleudert bzw. beschleunigt (Verletzungsgefahr!).

Um Rückschlag zu vermeiden, ist folgendes zu beachten:

• Einstecharbeiten (ein direktes Einstechen mit der Schienenspitze in das Holz) dürfen nur von speziell geschulten Personen durchgeführt werden!
• Schienenspitze immer beobachten. Vorsicht beim Fortsetzen bereits begonnener Schnitte.
• Mit laufender Sägekette den Schnitt beginnen!
• Sägekette stets korrekt schärfen. Dabei ist besonders auf die richtige Höhe des Tiefenbegrenzers zu achten!
• Nie mehrere Äste auf einmal durchsägen! Beim Entasten darauf achten, dass kein anderer Ast berührt wird.
• Beim Ablängen auf dicht daneben liegende Stämme achten.

Bäume Fällen - nur mit entsprechender Ausbildung

⚠ VORSICHT

Achten Sie auf gebrochene oder abgestorbene Äs- te, die während des Sägens hinunterfallen und ernst- hafte Verletzungen verursachen können. Sägen Sie nicht in der Nähe von Gebäuden oder Stromleitungen, wenn Sie nicht wissen, in welche Richtung der gefällte Baum fällt. Arbeiten Sie nicht nachts, da Sie dann schlechter sehen, oder bei Regen, Schnee oder Sturm, da die Baumfallrichtung nicht vorhersehbar ist.

• Planen Sie Ihre Arbeit mit der Kettensäge im Voraus.
• Der Arbeitsbereich um den Baum sollte frei sein, damit Sie einen sicheren Stand haben.
• Der Maschinenführer sollte sich immer auf der höher gelegenen Ebene des Arbeitsbereichs aufhalten, weil der Baum nach dem Fällen voraussichtlich nach unten rollt bzw. rutscht.

Folgende Bedingungen können die Fallrichtung eines Baums beeinflussen:

• Windrichtung und -geschwindigkeit
• Neigung des Baums. Die Neigung ist aufgrund von unebenem oder abschüssigem Gelände nicht immer erkennbar. Bestimmen Sie die Neigung des Baums mit Hilfe eines Lots oder einer Wasserwaage.
• Astwuchs (und damit Gewicht) an nur einer Seite.
• Umstehende Bäume oder Hindernisse

Achten Sie auf zerstörte und verfaulte Baumteile.

Wenn der Stamm verfault ist, kann er plötzlich brechen und auf Sie fallen. Stellen Sie sicher, dass ausreichend Platz für den fallenden Baum vorhanden ist. Halten Sie einen Abstand von 2 1/2 Baumlängen bis zur nächsten Person bzw. anderen Objekten. Motorenlärm kann Warnrufe übertönen.

Entfernen Sie Schmutz, Steine, lose Rinde, Nägel, Klammern und Draht von der Sägestelle.

△ Halten Sie einen Fluchtweg frei (Abb. A)

Position 1: Fluchtweg

Position 2: Fallrichtung des Baumes

Fällen von großen Bäumen - nur mit entsprechender Ausbildung (ab 15 cm Durchmesser)

Zum Fällen großer Bäume verwendet man die Unterschnittmethode. Dabei wird entsprechend der gewünschten Fallrichtung seitlich ein Keil aus dem Baum herausgeschnitten. Nachdem an der anderen Seite des Baums der Fallschnitt vorgenommen wurde, fällt der Baum in Richtung des Keils.

HINWEIS

Wenn der Baum große Stützwurzeln aufweist, sollten diese entfernt werden, bevor die Kerbe eingeschnitten wird. Wird die Kettensäge zur Entfernung der Stützwurzeln verwendet, sollte die Sägekette nicht den Boden berühren, damit die Kette nicht stumpf wird.

Unterschnitt und Fällen des Baumes (Abb. B-C)

• Sägen Sie für den Unterschnitt zunächst den oberen Schnitt (Pos. 1) des Keils (Pos. 2). Sägen Sie zu 1/3 in den Baum. Sägen Sie anschließend den unteren Schnitt (Pos.3) des Keils (Pos. 2). Entfernen Sie nun den herausgeschnittenen Keil.
• Anschließend können Sie auf der gegenüberliegenden Baumseite den Fallschnitt (Abb. 4) ausführen. Setzen Sie dazu ca. 5 cm oberhalb der Kerbenmitte an. Dadurch ist genug Holz zwischen dem Fallschnitt (Pos. 4) und dem Keil (Pos. 2) vorhanden, dass beim Fallen wie ein Scharnier wirkt. Dieses Scharnier soll den Baum beim Fallen in die richtige Richtung lenken.

HINWEIS

Bevor Sie den Fallschnitt abschließen, weiten Sie den Schnitt falls notwendig mit Hilfe von Keilen, um die Fallrichtung zu kontrollieren. Verwenden Sie ausschließlich Holz- oder Plastikkeile. Stahl- oder Eisenkeile können Rückschlag und Schäden am Gerät verursachen.

• Achten Sie auf Anzeichen, dass der Baum zu fallen beginnt z.B. krachende Geräusche, sich öffnender Fallschnitt oder Bewegungen in den oberen Ästen.
• Wenn der Baum zu fallen beginnt, halten Sie die Kettensäge an, legen Sie diese ab, und entfernen Sie sich umgehend auf Ihrem Fluchtweg.
• Schneiden Sie keine teilweise gefällten Bäume mit Ihrer Kettensäge, um Verletzungen zu vermeiden. Achten Sie besonders auf teilweise gefällte Bäume, die nicht gestützt sind. Wenn ein Baum nicht vollständig fällt, setzen Sie die Kettensäge ab, und helfen Sie mit einer Kabelwinde, einem Flaschenzug oder einer Zugmaschine nach.

Sägen eines gefällten Baumes (Stammzerteilung)

Der Begriff "Stammzerteilung" bezeichnet das Zerteilen eines gefällten Baums in Stämme mit der jeweils gewünschten Länge.

⚠ VORSICHT

Stellen Sie sich nicht auf den Stamm, den Sie gerade schneiden. Der Stamm könnte wegrollen, und Sie verlieren Ihren Stand und die Kontrolle über das Gerät. Führen Sie die Sägearbeiten nie auf abschüssigem Boden aus.

Wichtige Hinweise

• Sägen Sie immer nur einen Stamm oder Ast.
• Seien Sie vorsichtig beim Schneiden von gesplittertem Holz. Sie könnten von scharfen Holzteilchen getroffen werden.
• Schneiden Sie kleine Stämme oder Äste auf einem Sägebock. Beim Schneiden von Stämmen darf keine andere Person den Stamm festhalten. Sichern Sie den Stamm auch nicht mit Ihrem Bein oder Fuß.
• Verwenden Sie die Kettensäge nicht für Stellen, in denen Stämme, Wurzeln und andere Baumteile miteinander verflochten sind. Ziehen Sie die Stämme an eine freie Stelle, und nehmen Sie dabei die freigelegten Stämme zuerst.

Verschiedene Schnitte zur Stammzerteilung (Abb. D)

⚠ VORSICHT

Falls die Kettensäge in einem Stamm eingeklemmt wird, ziehen Sie diese nicht mit Gewalt heraus. Sie können die Kontrolle über das Gerät verlieren und sich dabei schwere Verletzungen zuziehen und / oder die Kettensäge beschädigen. Halten Sie die Kettensäge an, und treiben Sie einen Plastik- oder Holzkeil in den Schnitt, bis sich die Kettensäge leicht herausziehen lässt. Lassen Sie die Kettensäge wieder an, und setzen Sie den Schnitt vorsichtig wieder an. Starten Sie die Kettensäge niemals, wenn sie in einem Stamm eingeklemmt ist.

Oberschnitt (Abb. E, Pos. 1)

Setzen Sie zum Oberschnitt an der Oberseite des Stamms an, und halten Sie dabei die Kettensäge gegen den Stamm. Üben Sie beim Oberschnitt nur leichten Druck nach unten aus.

Unterschnitt (Abb. E, Pos. 2)

Setzen Sie zum Unterschnitt an der Unterseite des Stamms an, und halten Sie dabei die Oberseite der Kettensäge gegen den Stamm. Üben Sie beim Unterschnitt nur leichten Zug nach oben aus. Halten Sie die Kettensäge gut fest, um das Gerät kontrollieren zu können. Die Kettensäge drückt nach hinten (in Ihre Richtung).

⚠ VORSICHT

Halten Sie die Kettensäge für einen Unterschnitt niemals verkehrt herum. In dieser Position haben Sie keine Kontrolle über das Gerät. Führen Sie den ersten Schnitt immer auf der Kompressionsseite des Stammes aus. Die Kompressionsseite eines Stammes ist dort, wo sich der Druck des Stammgewichts konzentriert.

Stammzerteilung ohne Stützen (Abb. F)

• Sägen Sie zu 1/3 einen Oberschnitt (Pos.1) in den Baum.
• Drehen Sie den Stamm um, und schneiden Sie einen zweiten Oberschnitt (Pos.2).
• Achten Sie beim Sägen auf einer Kompressionsseite darauf, dass die Kettensäge nicht einklemmt. Siehe die Abbildung für Schnitte in Stämme an der Kompressionsseite.

Stammzerteilung mit Stamm oder Stütze (Abb. G-H)

• Denken Sie daran, den ersten Schnitt (Pos.1) immer an der belasteten Stammseite anzusetzen.
• Schneiden Sie dazu über 1/3 in den Stamm.
• Führen Sie den zweiten Schnitt (Pos.2) aus.

Entasten und Stutzen

⚠ VORSICHT

Achten Sie immer auf, und schützen Sie sich vor Rückschlag. Die laufende Sägekette an der Spitze der Führungsschiene beim Entasten oder der Astbeschneidung niemals mit anderen Ästen oder Objekten in Berührung kommen lassen. Ein solcher Kontakt kann ernsthafte Verletzungen verursachen.

⚠ VORSICHT

Steigen Sie zum Entasten oder Stutzen niemals in den Baum. Stellen Sie sich nicht auf Leitern, Podeste usw. Sie könnten Ihr Gleichgewicht und die Kontrolle über das Gerät verlieren.

Wichtige Hinweise

• Arbeiten Sie langsam, und halten Sie die Kettensäge mit beiden Händen fest. Achten Sie auf sichere Standposition und Gleichgewicht.
• Achten Sie auf zurückschnellende Baumteile. Seien Sie beim Schneiden kleiner Baumteile extrem vorsichtig. Biegsames Material kann sich in der Sägekette verfangen und Ihnen entgegenschnellen oder Sie aus dem Gleichgewicht bringen.
• Achten Sie auf zurückschnellende Baumteile. Dies gilt besonders für gebogene oder belastete Äste. Vermeiden Sie, mit dem Ast oder der Kettensäge in Berührung zu kommen, wenn die Spannung des Holzes nachgibt.
• Halten Sie Ihren Arbeitsbereich frei. Räumen Sie den Weg von Ästen frei, um nicht darüber zu stolpern.

Entasten

• Entasten Sie einen Baum erst, wenn er gefällt ist. Erst dann können Sie das Entasten sicher und ordnungsgemäß durchführen.

• Lassen Sie die größeren Äste unter dem gefällten Baum liegen, und verwenden Sie sie als Stütze, während Sie weiterarbeiten.

• Beginnen Sie am Fuß des gefällten Baums und arbeiten Sie sich zur Spitze hoch. Entfernen Sie kleinere Baumteile mit einem Schnitt.

• Achten Sie dabei darauf, den Baum immer zwischen sich und der Kettensäge zu lassen.
• Entfernen Sie größere, stützende Äste mit den im Abschnitt "Stammzerteilung ohne Stützen"-Methoden.
• Entfernen Sie kleine freihängende Baumteile immer mit einem Oberschnitt. Durch einen Unterschnitt könnten sie in die Kettensäge fallen bzw. diese einklemmen.

Stutzen (Abb. K)

⚠ VORSICHT

Stutzen Sie nur Äste in bzw. unter Schulterhöhe. Schneiden Sie nie Äste über Schulterhöhe. Überlassen Sie solche Arbeiten einem Fachmann.

• Schneiden Sie beim ersten Schnitt (Pos. 1) 1/3 in den unteren Astteil.
• Schneiden Sie dann mit dem zweiten Schnitt (Pos. 2) ganz durch den Ast. Der dritte Schnitt (Pos. 3) ist ein Oberschnitt, mit dem Sie den Ast bis auf 2,5 bis 5 cm vom Stamm trennen.

5.8 Restrisiken

GEFAHR

MECHANISCHE GEFÄHRDUNGEN werden durch Sägen und Schläge im Zusammenhang mit der Sägekette verursacht.

ELEKTRISCHE GEFÄHRDUNGEN: Unter Spannung stehende Teile der Elektrik (direkter Kontakt) oder Teile, die durch Defekt unter Starkstrom stehen (indirekter Kontakt).

THERMISCHE GEFÄHRDUNGEN können zu Verbrennungen, Verbrühungen und anderen Verletzungen führen, die durch einen möglichen Kontakt von Personen mit Objekten oder Materialien mit hoher Temperatur verursacht werden, einschließlich der Strahlung von Wärmequellen.

LÄRMGEFÄHRDUNGEN können zu Gehörschädigungen (Taubheit) und anderen physiologischen Störungen (z.B. Gleichgewichtsverlust, Bewusstseinsverlust) sowie zu Störungen akustischer Signale und der Sprachkommunikation führen.

VIBRATIONSGEFÄHRDUNGEN können zu peripheren Kreislaufstörungen und Nervensystem-Funktionsstörungen im Hand-Arm-System wie z.B. zur „Weißfingerkrankheit“ führen.

• Gefährdungen durch Kontakt mit oder Einatmen von schädlichen Flüssigkeiten, Gasen, Nebeln, Dämpfen und Stäuben im Zusammenhang mit Auspuffgasen.
• Gefährdungen durch ungesunde Körperhaltungen oder übermäßige Anstrengungen im Zusammenhang mit dem Maschineneinsatz.
• Gefährdungen durch unerwartetes Anlaufen, unerwartetes Durchdrehen/Überdrehen aufgrund eines Ausfalls oder einer Störung des Steuerungssystems im Zusammenhang mit einem Versagen der Griffe und der Position der Bedienungselemente.
• Gefährdungen durch einen Ausfall des Steuerungssystems im Zusammenhang mit der Handgriff-Festigkeit, der Position der Bedienungselemente und der Kennzeichnung.
• Gefährdungen durch Reißen (der Kette) im Zusammenhang mit der Sägekette während des Betriebs.
• Gefährdungen durch Herausschleudern von Objekten oder Flüssigkeiten im Zusammenhang mit Späneauswurf und Austreten von Kraftstoff.
• Gefährdungen durch Fallenlassen der Kettensäge während des Arbeitens auf einem Baum.

VERLETZUNGSGEFAHR!

Kontakt mit der Sägekette kann zu tödlichen Schnittverletzungen führen.

Niemals mit den Händen in die laufende Sägekette greifen.

RÜCKSCHLAGGEFAHR!

Rückschlag kann zu tödlichen Schnittverletzungen führen.

VERBRENNUNGSGEFAHR!

Kette und Führungsschiene erhitzen sich im Betrieb.

Verhalten im Notfall

Leiten Sie die der Verletzung entsprechend notwendigen Erste Hilfe Maßnahmen ein und fordern Sie schnellstmöglich qualifizierte ärztliche Hilfe an. Bewahren Sie den Verletzten vor weiteren Schädigungen und stellen Sie diesen ruhig. Für einen eventuell eintretenden Unfall sollte immer ein Verbandskasten nach DIN 13164 am Arbeitsplatz griffbereit vorhanden sein. Dem Verbandskasten entnommenes Material ist sofort wieder aufzufüllen.

Wenn Sie Hilfe anfordern, machen Sie folgende Angaben:

1. Ort des Unfalls
2. Art des Unfalls
3. Zahl der Verletzten
4. Art der Verletzungen

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

6. Einrichten

Vor Inbetriebnahme des Geräts

⚠ VORSICHT

Starten Sie den Motor erst, wenn die Säge vollständig zusammengebaut ist.

⚠ VORSICHT

Tragen Sie beim Umgang mit der Kette stets hochfeste Handschuhe.

1. ANBRINGEN DES SCHWERTES

Damit Schwert und Kette mit Öl versorgt werden, Verwenden Sie nur das Originalschwert.

Das Ölungsloch (Abb. 4/Pos. C) muss frei von Ver- unreinigungen und Ablagerungen gehalten werden.

1. Vergewissern Sie sich, dass der Kettenbremshebel in die Position ENTKUPPELT zurückgezogen ist (Abb. 11).
2. Drehen Sie das Kettenspannrad (Abb. 9/Pos. 3) GEGEN DEN UHRZEIGERSINN, bis der ZAPFEN (Abb. 7) (der herausstehende Stift) am Ende seines Schiebewegs in Richtung Kupplung und Zahnrad befindet (Abb. 9).

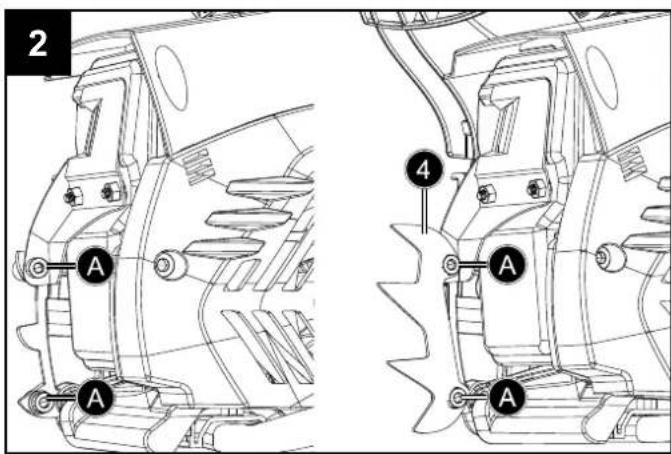

3. Legen Sie das gekerbte Ende des Schwertes über die Schwertbolzen (Abb. 3/Pos. B).

Anbringen der Sägekette

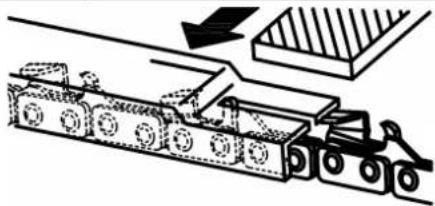

• Breiten Sie die Kette so in einer Schlaufe aus, dass die Schneidkanten (Abb. 4) IM UHRZEIGERSINN um die Schleife herum ausgerichtet sind.
• Schieben Sie die Kette um das Zahnrad hinter der Kupplung herum, wie in Abbildung 4 gezeigt. Achten Sie darauf, dass die Kettenglieder zwischen den Zähnen des Zahnrads liegen.
• Führen Sie die Antriebsglieder in die Rille und in das Ende des Schwertes ein, wie in Abbildung 4 - (7) gezeigt.

HINWEIS

Die Sägekette kann auf der Unterseite des Schwertes leicht durchhängen.

Dies ist normal.

• Ziehen Sie das Schwert nach vorn, bis die Kette eng anliegt. Stellen Sie sicher, dass sich alle Antriebsglieder in der Rille des Schwertes befinden.
• Richten Sie das Schwert so aus, dass der ZAPFEN in das Loch des Schwertes passt, wie in Abbildung 7 gezeigt.
• Richten Sie den Kettenbremshebel bzw. den vorderen Handschutz so aus, dass der Zapfen in das Loch im Maschinengehäuse passt, wie in Abbildung 6 gezeigt.

- Bringen Sie den Kettenbremshebel bzw. den vorderen Handschutz an, und drehen Sie das Schwert-Befestigungsrad und den Hebel (Abb. 9/Pos. 18) zum Befestigen im Uhrzeigersinn. Die Kette darf dabei nicht von der Führungsschiene rutschen. Ziehen Sie das Schwert-Befestigungsrad in dieser Phase nur handfest an, und folgen Sie dann den Anweisungen zum Einstellen der Kettenspannung, wie im Abschnitt EINSTELLEN DER KETTENSPANNUNG beschrieben.

2. FALLS DIE KETTE NACHGESPANNT WERDEN MUSS

Einstellen der Kettenspannung

Die richtige Spannung der Sägekette ist äußerst wichtig und muss vor Betriebsbeginn und regelmäßig bei allen Sägearbeiten kontrolliert werden. Wenn Sie sich die Zeit nehmen, die Sägekette richtig einzustellen, verbessern Sie Ihre Sägeergebnisse und erzielen eine längere Lebensdauer der Kette.

• Lösen Sie das Schwert-Befestigungsrad (Abb. 9/Pos. 18), indem Sie es 1/2 Umdrehung GEGEN DEN UHRZEIGERSINN drehen.
• Halten Sie die Spitze des Schwertes nach oben, und drehen Sie das Kettenspannrad (Abb. 9/Pos. 3) IM UHRZEIGERSINN, um die Kettenspannung zu erhöhen. Wenn Sie das Kettenspannrad GE-GEN DEN UHRZEIGERSINN drehen, verringert sich die Kettenspannung. Vergewissern Sie sich, dass die Kette rund um das Schwert herum eng anliegt (Abb. 4/Pos. X3).
• Nachdem Sie die Einstellung vorgenommen haben, ziehen Sie das Kettenspannrad fest, während die Schwertspitze noch nach oben zeigt (Abb. 9/Pos. 18). Die Kette ist richtig gespannt, wenn sie eng sitzt und von Hand um das Schwert herum gezogen werden kann, wenn die Kettenbremse (5) gelöst ist.

⚠️ WARNING

Tragen Sie beim Umgang mit der Sägekette oder bei ihrer Einstellung stets hochfeste Handschuhe.

⚠️ Wenn sich die Kette nur schwer um das Schwert herum drehen lässt oder blockiert, ist sie zu straff gespannt.

Nehmen Sie die folgenden kleinen Einstellungen vor:

A Lösen Sie das Schwert-Befestigungsrad (Abb. 9/Pos. 18), indem Sie es 1/2 Umdrehung GEGEN DEN UHRZEIGERSINN drehen. Verringern Sie anschließend die Kettenspannung, indem Sie das Kettenspannrad langsam (Abb. 9/Pos. 3) GEGEN DEN UHRZEIGERSINN drehen dann die Kette auf dem Schwert vor und zurück ziehen (Abb. 30). Setzen Sie diesen Vorgang fort, bis sich die Kette reibungslos bewegen lässt, aber dennoch eng anliegt (Abb. 4/Pos. X2). Erhöhen Sie die Kettenspannung durch Drehen des Kettenspannrades IM UHRZEIGERSINN.

B Wenn die Spannung der Sägekette richtig eingestellt ist, halten Sie das Schwert mit der Spitze nach oben, und ziehen Sie das Schwert-Befestigungsrad fest an (Abb. 9/Pos. 18).

△ Eine neue Sägekette dehnt sich, so dass sie nach ca. 5 Schnitten nachgestellt werden muss. Dies ist bei neuen Sägeketten normal und das Intervall künftiger Einstellungen nimmt nach einiger Zeit ab.

⚠️ Wenn die Sägekette ZU LOCKER oder ZU STRAFF gespannt ist, nutzen sich das Antriebsrad, das Schwert, die Kette und das Kurbelwellenlager schneller ab. Abb. 4/Pos. X2 zeigt die richtige Spannung (im kalten Zustand), und Abb. 4/Pos. X3 zeigt die Spannung (im kalten Zustand) an. Abb. 4/Pos. X1 zeigt eine zu lockere Kette.

3. MECHANISCHER TEST DER KETTENBREMSE

Ihre Kettensäge ist mit einer Kettenbremse ausgestattet, die das Verletzungsrisiko aufgrund eines Rückschlags (Kickback) mindert. Die Bremse wird aktiviert, wenn Druck auf den Bremshebel ausgeübt wird, sobald die Hand des Bedieners - z.B. bei einem Rückschlag - auf den Hebel schlägt. Bei Aktivierung der Bremse hält die Kette abrupt an.

⚠️ WARNING

Die Kettenbremse mindert zwar die Verletzungsgefahr bei einem Rückschlag, kann den beabsichtigten Schutz jedoch nicht bieten, wenn mit der Säge sorglos umgegangen wird. Überprüfen Sie die Kettenbremse stets vor dem Einsatz Ihrer Säge und regelmäßig während der Arbeit. (Einzelheiten zum Durchführen eines Tests der mechanischen Bremse siehe unten).

4. TESTEN DER KETTENBREMSE

• Die Kettenbremse ist ENTKUPPELT (wobei sich die Kette bewegen kann), wenn der BREMSHEBEL (5) NACH HINTEN GEZOGEN (Abb. 11/Pos. 2) UND ARRETIERT ist, wie in Abb. 11 gezeigt.
- Die Kettenbremse ist EINGEKUPPELT (wobei die Kette arretiert ist), wenn der Bremshebel (5) nach vorn gezogen ist und der (in Abb. 10 gezeigte) Mechanismus sichtbar ist. Die Kette sollte sich dann nicht bewegen lassen (Abb. 30).

⚠️ WARNING

Der Bremshebel sollte in beiden Positionen einrasten. Wenn Sie einen starken Widerstand spüren oder sich der Hebel nicht verschieben lässt, verwenden Sie Ihre Säge nicht. Bringen Sie sie unverzüglich zur Reparatur zu einem professionellen Servicezentrum.

5. KRAFTSTOFF UND ÖL – EMPFOHLENE KRAFTSTOFFE

Verwenden Sie nur ein Gemisch aus bleifreiem Benzin und speziellem 2-Takt-Motoröl. Setzen Sie das Gemisch wie in der Kraftstoff-Mischtabelle angegeben an.

⚠ VORSICHT

Verwenden Sie kein Kraftstoffgemisch, das länger als 90 Tage gelagert wurde.

⚠ VORSICHT

Verwenden Sie niemals 2-Takt-Öl mit einem empfohlenen Mischverhältnis von 100:1. Bei Motorschäden aufgrund von unzureichender Schmierung erlischt die Herstellergarantie.

⚠ VORSICHT

Verwenden Sie nur Behälter, die für das Transportieren und Aufbewahren von Kraftstoff ausgelegt und zugelassen sind. Füllen Sie die richtigen Mengen Benzin und 2-Takt-Öl in den mitgelieferten Mischbehälter ein (siehe aufgedruckte Skala auf dem Behälter). Schütteln Sie den Behälter anschließend gut durch.

Empfohlene Kraftstoffe

Einige herkömmliche Benzine sind mit sauerstoffhaltigen Additiven wie Alkohol- oder Ätherverbindungen gemischt, damit sie die Normen für die Luftreinhaltung erfüllen. Ihr Motor läuft zufriedenstellend mit allen Benzinsorten, die für Fahrzeuganwendungen vorgesehen sind, auch mit sauerstoffangereicherten Benzinsorten.

Es wird empfohlen, bleifreies Normalbenzin als Kraftstoff zu verwenden.

Schmierung von Kette und Schwert

Bei jedem Auffüllen des Kraftstofftanks mit Benzin muss auch das Kettenöl im Kettenöltank nachgefüllt werden. Es wird empfohlen, Standard-Kettenöl zu verwenden.

6. KRAFTSTOFF-MISCHTABELLE

Mischverhältnis: 40 Teile Benzin auf 1 Teil 2-Takt-Öl.

Benzin 2-Takt-Öl
1 Liter 25 ml
5 Liter 125 ml

⚠ VORSICHT

Starten oder betreiben Sie die Säge niemals, wenn die Kette und der Kettenbremshebel bzw. der vorde-re Handschutz nicht ordnungsgemäß installiert sind. Außerdem muss der Start immer mit einer aktiver Kettenbremse erfolgen dafür gehen Sie wie folgt vor:

• Ergreifen Sie den hinteren Griff mit der rechten Hand.
• Halten Sie mit der linken Hand den vorderen Griff (Abb. 1/Pos. 6) (nicht den Kettenbremshebel) (Abb. 1/Pos. 5) fest.
• Ziehen Sie an der Kettenbremse (Abb. 10/Pfeilrichtung 1).
• Füllen Sie den Kraftstofftank mit der richtigen Kraftstoffmischung (Abb. 21/Pos. K) auf.
• Füllen Sie den Öltank mit Kettenöl (Abb. 21/Pos. L) auf.
• Vergewissern Sie sich, dass die Kettenbremse vor dem Starten des Motors entkuppelt ist (Abb. 11/Pos. 5). Wie die Kettenbremse entkuppelt wird, erfahren Sie im Abschnitt 8 unter „Entkuppeln der Kettenbremse“
• Schließen Sie nach dem Befüllen des Kraftstoff- und des Kettenöltanks die Tankdeckel von Hand.
• Verwenden Sie hierfür kein Werkzeug.

7. EINSTELLEN DER LEERLAUFDREHZAHL

Wenn das Schneidwerkzeug auch im Leerlauf noch rotiert, lassen Sie die richtige Leerlaufdrehzahl von einem autorisierten Service-Center einstellen.

Hinweis: Wenn der Motor im Leerlauf arbeitet, darf das Schneidwerkzeug unter keinen Umständen rotieren!

7. Bedienung

Bitte beachten Sie, dass sich die gesetzlichen Vorschriften zur Lärmminderung von einem Ort zum anderen unterscheiden können.

Kontrollieren Sie Folgendes vor jedem Einsatz:

• Es befinden sich keine Lecks im Kraftstoffsystem.
• Das Gerät ist befindet sich in einwandfreiem Zustand, und die Sicherheits- und Schneidevorrichtungen sind vollständig.
• Alle Schrauben sind fest angezogen.
• Alle beweglichen Teile bewegen sich reibungslos.

Starten des kalten Motors (siehe Abb. 21 und Abb. 27)

Befüllen Sie den Kraftstofftank mit dem richtigen Benzin-Öl-Gemisch (Abb. 21), und füllen Sie auch das Kettenöl auf (Abb. 21). Siehe Abschnitt „Kraftstoff und Öl“.

⚠ VORSICHT

Starten oder betreiben Sie die Säge niemals, wenn die Kette und der Kettenbremshebel bzw. der vordere Handschutz nicht ordnungsgemäß installiert sind. Außerdem muss der Start immer mit einer aktiver Kettenbremse erfolgen dafür gehen Sie wie folgt vor:

• Ergreifen Sie den hinteren Griff mit der rechten Hand.
• Halten Sie mit der linken Hand den vorderen Griff (Abb. 1/Pos. 6) (nicht den Kettenbremshebel) (Abb. 1/Pos. 5) fest.
• Ziehen Sie an der Kettenbremse (Abb. 10/Pfeilrichtung 1).

Entkuppeln der Kettenbremse

1. Schalten Sie den Stoppschalter auf ,0' (AUS) (Abb. 19).
2. Ziehen Sie den Luftklappenhebel (17) ganz heraus, bis er einrastet (Abb. 18/Pfeilrichtung 1).
3. Drücken Sie den Kraftstoff-Pumpball (23) 6-10 mal (Abb. 1).
4. Legen Sie die Säge auf eine feste, ebene Unterlage. Halten Sie die Säge wie gezeigt fest. Ziehen Sie den Starterzug (7) schnell 2 Mal (Abb. 22 und Abb. 27). Achten Sie auf die laufende Kette!
5. Schieben Sie den Luftklappenhebel so weit wie möglich ein (Abb. 18/Pfeilrichtung 2).
6. Schalten Sie den Stoppschalter auf, I' (EIN), um den Motor zu starten (Abb. 19/rechts).
7. Halten Sie die Säge fest, und ziehen Sie den Starterzug schnell 4 Mal. Der Motor sollte starten (Abb. 22 und Abb. 27).

⚠ VORSICHT

Lassen Sie den Starterzug nach dem Herausziehen nicht zurückschnappen. Dies kann zu Schäden führen.

⚠ VORSICHT

Da die Luftklappe (Abb. 18/Pfeilrichtung 1) geschlossen ist, setzt sich die Kette in Bewegung und rotiert MIT HOHER GESCHWINDIGKEIT, sobald der Motor angesprungen ist.

1. Lassen Sie den Motor für 10 Sekunden warm laufen. Drücken Sie kurz die Sicherheitsverriegelung und den Gashebel, so dass der Motor zum 'Leerlauf' übergeht (Abb. 20).

⚠ VORSICHT

Ziehen Sie den Starterzug stets langsam (bis zum ersten Widerstand), bevor Sie ihn zum Starten des Motors schnell herausziehen.

Lassen Sie den Starterzug nach dem Ziehen nicht von selbst zurückschnappen.

Wenn der Motor auch nach mehreren Versuchen nicht anspringt, lesen Sie den Abschnitt „Fehlerbehebung“.

Ziehen Sie den Starterzug stets in einer geraden Linie heraus. Wird er unter einem Winkel herausgezogen, entsteht Reibung im Bereich der Öse.

Diese Reibung bewirkt ein Ausfransen des Starterzugs, so dass sich dieser schneller abnutzt. Halten Sie den Starterzug stets fest, wenn sich das Zugseil aufwickelt.

Starten des warmen Motors

(Das Gerät war weniger als 15-20 Minuten lang im Leerlauf)

Befüllen Sie den Kraftstofftank mit dem richtigen Benzin-Öl-Gemisch (Abb. 21), und füllen Sie auch das Kettenöl auf (Abb. 21). Siehe Abschnitt „Kraftstoff und Öl“. Starten oder betreiben Sie die Säge niemals, wenn die Kette und der Kettenbremshebel bzw. der vordere Handschutz nicht ordnungsgemäß installiert sind. Außerdem muss der Start immer mit einer aktiver Kettenbremse erfolgen dafür gehen Sie wie folgt vor:

• Ergreifen Sie den hinteren Griff mit der rechten Hand.
• Halten Sie mit der linken Hand den vorderen Griff (Abb. 1/Pos. 6) (nicht den Kettenbremshebel) (Abb. 1/Pos. 5) fest.
• Ziehen Sie an der Kettenbremse (Abb. 10/Pfeilrichtung 1).

Vergewissern Sie sich vor dem Starten des Motors, dass die Kettenbremse entkuppelt ist (Abb. 11).

1. Vergewissern Sie sich, dass der Stoppschalter auf I' (EIN) steht (Abb. 19/rechts).
2. Setzen Sie die Säge auf einer festen und ebenen Unterlage ab. Halten Sie die Säge wie gezeigt fest (Abb. 22). Achten Sie auf die laufende Kette!
3. Ziehen Sie den Starterzug schnell 6 Mal (Abb. 22/Pos. 7 und Abb. 27). Der Motor sollte starten. Sollte der Motor auch nach 6-maligem Durchziehen nicht anspringen, wiederholen Sie die Schritte 1-6 des Verfahrens zum Starten des kalten Motors.

Kontrollieren Sie Folgendes vor jedem Einsatz:

- Es befinden sich keine Lecks im Kraftstoffsystem.

AUSSCHALTEN DES MOTORS

Anhalten des Motors im Notfall:

Um den Motor in einem Notfall anzuhalten, aktivieren Sie den Kettenbremshebel bzw. den vorderen Handschutz (Abb. 26/Pos. 5). Dies bringt die Kette sofort zum Stillstand. Bringen Sie anschließend den EIN/AUS-Schalter (Abb. 19/links) in die Stellung „0“ (Stopp).

Normale Vorgehensweise:

Lassen Sie den Gashebel los (Abb. 20/Pos. 19), und warten Sie, bis der Motor seine Leerlaufdrehzahl erreicht hat. Bringen Sie anschließend den Stopp- schalter (Abb. 19/links) in die Stellung ,0' (Stopp).

Führen Sie alle Arbeitsschritte bei ausgeschaltetem Motor durch, bevor Sie das Gerät verwenden.

Entfernen der Kette oder des Schwertes zwecks Austausch, Wartung und Reinigung

1. Vergewissern Sie sich, dass der Kettenbremshebel in die Position ENTKUPPELT zurückgezogen ist (Abb. 11).
2. Ziehen Sie den Hebel am Schwert-Befestigungsrad (Abb. 9/Pos. 18) heraus, und schrauben Sie es GEGEN DEN UHRZEIGERSINN ganz ab (Abb. 9).
   Nehmen Sie anschließend die ganze seitliche Abdeckung ab.

Führen Sie alle nötigen Schritte zum Austauschen von Teilen sowie zur Wartung oder Reinigung durch. (Diese werden an anderen Stellen in dieser Betriebsanleitung beschrieben.)

Wiedermontage von Schwert und Kette an der Motoreinheit

⚠ VORSICHT

Starten Sie den Motor erst, wenn die Säge vollständig zusammengebaut ist.

⚠ VORSICHT

Tragen Sie beim Umgang mit der Kette stets hochfeste Handschuhe.

Anbringen des Schwertes

Damit Schwert und Kette mit Öl versorgt werden, VERWENDEN SIE NUR DAS ORIGINALSCHWERT.

Das Ölungsloch (Abb. 4/Pos. C) muss frei von Ver- unreinigungen und Ablagerungen gehalten werden.

1. Vergewissern Sie sich, dass der Kettenbremshebel in die Position ENTKUPPELT zurückgezogen ist (Abb. 11).
2. Drehen Sie das Kettenspannrad (Abb. 9/Pos. 3) GEGEN DEN UHRZEIGERSINN, bis der ZAPPEN (Abb. 7) (der herausstehende Stift) am Ende seines Schiebewegs in Richtung Kupplung und Zahnrad befindet (Abb. 9).
3. Legen Sie das gekerbte Ende des Schwertes über die Schwertbolzen (Abb. 3/Pos. B).

Anbringen der Sägekette

• Breiten Sie die Kette so in einer Schlaufe aus, dass die Schneidkanten (Abb. 4) IM UHRZEIGERSINN um die Schleife herum ausgerichtet sind.
• Schieben Sie die Kette um das Zahnrad hinter der Kupplung herum, wie in Abbildung 4 gezeigt. Achten Sie darauf, dass die Kettenglieder zwischen den Zähnen des Zahnrads liegen.
• Führen Sie die Antriebsglieder in die Rille und in das Ende des Schwertes ein, wie in Abbildung 4 - 7 gezeigt.

HINWEIS

Die Sägekette kann auf der Unterseite des Schwertes leicht durchhängen. Dies ist normal.

• Ziehen Sie das Schwert nach vorn, bis die Kette eng anliegt. Stellen Sie sicher, dass sich alle Antriebsglieder in der Rille des Schwertes befinden.
• Richten Sie das Schwert so aus, dass der ZAPFEN in das Loch des Schwertes passt, wie in Abbildung 7 gezeigt.
• Richten Sie den Kettenbremshebel bzw. den vorderen Handschutz so aus, dass der Zapfen in das Loch im Maschinengehäuse passt, wie in Abbildung 6 gezeigt.
• Bringen Sie den Kettenbremshebel bzw. den vorderen Handschutz an, und drehen Sie das Schwert-Befestigungsrad und den Hebel (Abb. 9/Pos. 18) zum Befestigen im Uhrzeigersinn. Die Kette darf dabei nicht von der Führungsschiene rutschen. Ziehen Sie das Schwert-Befestigungsrad in dieser Phase nur handfest an, und folgen Sie dann den Anweisungen zum Einstellen der Kettenspannung, wie im Abschnitt EINSTELLEN DER KETTENSPANNUNG beschrieben.

8. Reinigung

⚠ VORSICHT

Stellen Sie den Stoppschalter auf Stopp (0), und ziehen Sie den Zündkerzenstecker ab (Abb. 15/Pos. D), bevor Sie Reinigungs- und Wartungsarbeiten durchführen!

Bei laufendem Motor besteht die Gefahr von Stromschlägen.

Durchführen von Reinigungsarbeiten

• Das Gerät sollte nach jeder Benutzung gründlich gereinigt werden. Dies gilt insbesondere für die Kette und das Schwert.

• Halten Sie Schutzvorrichtungen, Luftschlitze und Motorengehäuse so staub- und schmutzfrei wie möglich. Reiben Sie das Gerät mit einem sauberen Tuch ab oder blasen Sie es mit Druckluft bei niedrigem Druck aus.

• Sägemehl und Holzspäne lassen sich am leichtesten unmittelbar nach der Benutzung entfernen.

• Reinigen Sie das Gerät regelmäßig mit einem feuchten Tuch und etwas Schmierseife. Verwenden Sie keine Reinigungs- oder Lösungsmittel. Diese könnten die Kunststoffteile des Gerätes angreifen. Achten Sie darauf, dass kein Wasser in das Geräteinnere gelangen kann.

9. Wartung und Instandhaltung

WARTUNG

⚠ VORSICHT

Alle Wartungsarbeiten an der Kettensäge, ausgenommen die in diesem Handbuch beschriebenen Arbeiten, dürfen nur von autorisiertem Kunden-dienst-Personal durchgeführt werden.

Betriebstest der Kettenbremse

Überprüfen Sie regelmäßig, ob die Kettenbremse ordnungsgemäß funktioniert. Testen Sie die Kettenbremse vor dem ersten Schnitt, nach mehrmaligem Schneiden und auf jeden Fall nach Wartungsarbeiten an der Kettenbremse.

Testen Sie die Kettenbremse wie folgt:

1. Legen Sie die Säge auf eine saubere, feste und ebene Unterlage.
2. Starten Sie den Motor.
3. Ergreifen Sie den hinteren Griff mit der rechten Hand.
4. Halten Sie mit der linken Hand den vorderen Griff (Abb. 1/Pos. 6) (nicht den Kettenbremshebel) (Abb. 1/Pos. 5) fest.
5. Drücken Sie den Gashebel auf 1/3 der Nenndrehzahl, und aktivieren Sie dann sofort den Kettenbremshebel (Abb. 10/Pfeilrichtung 1).

⚠ VORSICHT

Aktivieren Sie die Kettenbremse langsam und mit Bedacht. Die Säge darf nichts berühren und auch nicht nach vorn gekippt sein.

1. Die Kette sollte abrupt stoppen. Lassen Sie danach sofort den Gashebel los.

⚠ VORSICHT

Wenn die Kette nicht stoppt, schalten Sie den Motor aus, und bringen Sie die Säge zwecks Instandsetzung zum nächstgelegenen autorisierten Kundendienst.

1. Wenn die Kettenbremse richtig funktioniert, schalten Sie den Motor aus, und bringen Sie die Kettenbremse wieder in die Stellung ENTKUPPELT.

Luftfilter

HINWEIS

Betreiben Sie die Säge niemals ohne Luftfilter. Ansonsten werden Staub und Schmutz in den Motor gezogen, der hierdurch beschädigt wird. Halten Sie den Luftfilter sauber! Der Luftfilter muss alle 20 Betriebsstunden gereinigt bzw. ersetzt werden.

Wartung und Ersatzteilbestellung

Schalten Sie das Gerät stets aus, und ziehen Sie den Zündkerzenstecker (Abb. 15/Pos. D), bevor Sie irgendwelche Wartungsarbeiten durchführen.

Reinigen des Luftfilters

1. Vergewissern Sie sich, dass der Stoppschalter auf Stopp (0) eingestellt ist.
2. Nehmen Sie die obere Abdeckung (Abb. 12/Pos. 9) ab, indem Sie die Clips auf der Abdeckung wie in Abbildung 12 gezeigt entfernen. Danach können Sie die Abdeckung abnehmen (Abb. 13/Pos. 9).
3. Ziehen Sie den Zündkerzenstecker (Abb. 15/Pos. D) von der Zündkerze (E) ab, indem Sie ihn gleichzeitig ziehen und drehen (Abb. 15).
4. Entfernen Sie den Luftfilter-Befestigungsknopf (Abb. 15/Pos. G), indem Sie ihn gegen den Uhrzeigersinn drehen.
5. Heben Sie den Luftfilter heraus (Abb. 15/Pos. F).
6. Reinigen Sie den Luftfilter. Waschen Sie den Filter in sauberer, warmer Seifenlauge. Spülen Sie ihn in klarem, kaltem Wasser, und lassen Sie ihn vor dem Wiedereinsetzen vollständig an der Luft trocknen.

Es ist ratsam, Ersatzfilter vorrätig zu haben.

1. Setzen Sie den Luftfilter ein. Drehen Sie den Luftfilter-Befestigungsknopf im Uhrzeigersinn, um den Luftfilter zu sichern. Bringen Sie die obere Abdeckung für den Motor bzw. den Luftfilter wieder an (Abb. 16/Pos. 9). Achten Sie darauf, die Abdeckung dabei passgenau aufzusetzen. Ziehen Sie die Clips für die Abdeckung an (Abb. 16/Pos. H).

Kraftstofffilter

HINWEIS

Betreiben Sie die Säge niemals ohne Kraftstofffilter. Nach jeweils 100 Betriebsstunden sollte der Kraftstofffilter gereinigt oder bei Beschädigung ersetzt werden. Entleeren Sie den Kraftstofftank ganz, bevor Sie den Filter wechseln.

1. Vergewissern Sie sich, dass der Stoppschalter auf Stop (0) eingestellt ist.
2. Nehmen Sie die obere Abdeckung ab, und ziehen Sie den Zündkerzenstecker ab.
3. Entfernen Sie den Tankdeckel (Abb. 21/Pos. K).

4. Biegen Sie einen weichen Draht zurecht.

5. Stecken Sie ihn in die Öffnung des Kraftstofftanks, und haken Sie den Kraftstoffschlauch ein. Ziehen Sie den Kraftstoffschlauch behutsam zur Öffnung, bis Sie ihn mit den Fingern ergreifen können.

HINWEIS

Ziehen Sie den Schlauch nicht ganz aus dem Tank heraus.

1. Heben Sie den Filter aus dem Tank heraus.
2. Ziehen Sie den Filter mit einer Drehbewegung ab, und reinigen Sie ihn. (Wenn er beschädigt ist, entsorgen Sie den Filter, und ersetzen Sie ihn durch einen neuen.)
3. Setzen Sie das Ende des gereinigten bzw. neuen Filters auf den Kraftstoffschlauch auf. Stecken Sie ein Ende des Filters in die Tanköffnung. Vergewissern Sie sich, dass der Filter in der unteren Tankecke sitzt. Falls nötig, rücken Sie den Filter mit einem langen Schraubendreher in seine richtige Position, aber achten Sie darauf, dass Sie ihn dabei nicht beschädigen.
4. Befüllen Sie den Tank mit frischem Kraftstoff-Öl-Gemisch. Siehe Abschnitt „Kraftstoff und Öl“. Setzen Sie den Deckel des Kraftstofftanks wieder auf.

Zündkerze (Abb. 24b)

HINWEIS

Damit der Kettensägenmotor leistungsfähig bleibt, muss die Zündkerze sauber sein und den richtigen Elektrodenabstand (0,6 mm) haben. Die Zündkerze muss alle 20 Betriebsstunden gereinigt bzw. ersetzt werden.

1. Stellen Sie den Stoppschalter auf Stop (0) ein.
2. Entfernen Sie die obere Abdeckung.
3. Ziehen Sie den Zündkerzenstecker (Abb. 15/Pos. D) von der Zündkerze (E) ab, indem Sie ihn gleichzeitig ziehen und drehen (Abb. 15).
4. Entfernen Sie die Zündkerze mit dem Zündkerzenschlüssel (Abb. 1/Pos. 22). VERWENDEN SIE KEIN ANDERES WERKZEUG.
5. Reinigen Sie die Zündkerze mit einer Kupferdrahtbürste oder setzen Sie eine Neue ein (Abb. 24). Bringen Sie anschließend die obere Abdeckung wieder an.

Vergaser- und Leerlaufdrehzahl-Einstellungen

HINWEIS

Einstellungen am Vergaser dürfen nur vom autorisierten Kundendienst vorgenommen werden.

Wartung des Schwertes (Abb. 25)

Das Schwert (die Führungsschiene für die Kette und Zähne) muss unbedingt regelmäßig geölt werden.

Die im folgenden Abschnitt beschriebene Wartung des Schwertes ist erforderlich, damit die Säge eine optimale Leistung erzielen kann.

HINWEIS

Die Zahnung der neuen Säge wurde werksseitig im Voraus geölt. Wenn Sie die Zahnung des Schwertes nicht wie nachfolgend beschrieben ölen, verringert sich die Leistung, und es kommt zum Festfressen, wobei die Herstellergarantie erlischt.

Ölen der Zahnung

Wird die Säge intensiv genutzt, muss die Zahnung des Schwertes (Z2) regelmäßig (einmal pro Woche) geölt werden.

Reinigen Sie hierfür zuerst gründlich das 2-mm-Loch an der Spitze des Schwertes (Z1), und drücken Sie anschließend eine geringe Menge Mehrzweckfett hinein. Mehrzweckfett und Fettpressen sind im Fachhandel erhältlich.

HINWEIS

Zum Ölen der Zahnung des Schwertes braucht die Sägekette nicht entfernt zu werden. Das Ölen kann während der Arbeit bei ausgeschaltetem Motor erfolgen.

⚠ VORSICHT

Tragen Sie beim Umgang mit dem Schwert und der Kette hochfeste Arbeitshandschuhe.

Die meisten Probleme mit dem Schwert lassen sich schon dadurch vermeiden, dass die Kettensäge in einem guten Wartungszustand gehalten wird. Ein unzureichend geöltes Schwert und der Betrieb der Säge mit einer ZU STRAFFEN Kette tragen zu einer schnellen Abnutzung bei. Zur Minimierung der Schwertabnutzung werden die folgenden Schritte zur Wartung des Schwertes empfohlen.

⚠ VORSICHT

Tragen Sie bei Wartungsarbeiten stets Schutzhandschuhe.

Warten Sie die Säge nicht, wenn der Motor noch heiß ist.

Wenden des Schwertes

Das Schwert sollte alle 8 Arbeitsstunden umgekehrt werden, um eine gleichmäßige Abnutzung sicherzustellen. Halten Sie die Rille und das Ölungsloch des Schwertes stets sauber (Abb. 25).

Überprüfen Sie die Schienen des Schwertes regelmäßig auf Abnutzung, und entfernen Sie Grate und begradigen Sie die Schienen mit einer flachen Feile, falls erforderlich (nicht im Lieferumfang enthalten).

⚠ VORSICHT

Befestigen Sie eine neue Kette nie auf einem abgenutzten Schwert.

Öldurchlässe

Öldurchlässe auf dem Schwert sollten gereinigt werden, damit ein ordnungsgemäßes Ölen von Schwert und Kette während des Betriebs gewährleistet ist.

HINWEIS

Der Zustand der Öldurchlässe lässt sich leicht überprüfen. Wenn die Durchlässe sauber sind, sprüht die Kette wenige Sekunden nach Anlassen der Säge automatisch Öl ab. Ihre Säge ist mit einem automatischen Ölsystem ausgestattet.

Automatische Kettenschmierung

Die Kettensäge ist mit einem automatischen Ölsystem mit Zahnradantrieb ausgestattet. Es versorgt die Schiene und die Kette automatisch mit der richtigen Ölmenge. Sobald der Motor beschleunigt wird, fließt auch das Öl schneller zur Schwertplatte.

Die Kettenschmierung wurde werksseitig optimal eingestellt. Sollten Nacheinstellungen erforderlich werden, bringen Sie die Säge zum nächstgelegenen autorisierten Kundendienst.

Eine Einstellschraube für die Kettenschmierung (Abb. 17/Pos. J) befindet sich auf der Unterseite der Kettensäge. Wird sie gegen den Uhrzeigersinn gedreht, verringert sich die Kettenschmierung; wird sie im Uhrzeigersinn gedreht, erhöht sich die Ketten-schmierung. Um die Kettenschmierung zu überprüfen, halten Sie die Kettensäge mit der Kette über ein Blatt Papier, und lassen Sie sie für einige Sekunden mit voller Drehzahl laufen. Die eingestellte Ölmenge können Sie anhand des Papiers beurteilen.

WARTUNG DER KETTE

Schärfen der Kette

Zum Schärfen der Kette sind Spezialwerkzeuge nötig, die gewährleisten, dass die Schneidwerkzeuge im richtigen Winkel und in der richtigen Tiefe geschärft sind. Dem unerfahrenen Benutzer von Ket-tensägen empfehlen wir, die Sägekette von einem Fachmann des nächstgelegenen Kundendienstes schärfen zu lassen. Wenn Sie sich das Schärfen Ihrer eigenen Sägekette zutrauen, erwerben Sie die Spezialwerkzeuge beim professionellen Kunden-dienst.

Schärfen der Kette

Schärfen Sie die Kette mit Schutzhandschuhen. Nach dem Schärfen müssen alle Schneidglieder die gleiche Breite und Länge haben.

HINWEIS

Eine scharfe Kette erzeugt wohlgeformte Späne. Wenn die Kette beginnt, Sägemehl zu erzeugen, muss sie geschärft werden.

Nach 3- bis 4-maligem Schärfen der Schneidwerkzeuge müssen Sie die Höhe der Tiefenbegrenzer überprüfen und diese gegebenenfalls mit einer flachen Feile tiefer legen und dann die vordere Ecke abrunden.

Wartung der Kette (Fortsetzung)

Kettenspannung

Prüfen Sie regelmäßig die Kettenspannung, und stellen Sie sie bei Bedarf nach, damit die Kette eng am Schwert anliegt, aber noch locker genug sitzt, um mit der Hand herumgezogen werden zu können.

Einlaufen lassen einer neuen Sägekette

Eine neue Sägekette und Führungsschiene muss nach weniger als 5 Schnitten nachgestellt werden. Dies ist normal während der Einlaufzeit, und die Abstände zwischen künftigen Nachstellungen werden größer.

⚠ VORSICHT

Entfernen Sie nie mehr als 3 Glieder aus einer Ket- tenschlaufe.

Die Zahnung könnte sonst beschädigt werden.

Ölen der Sägekette

Vergewissern Sie sich stets, dass die automatische Sägekettenschmierung richtig funktioniert. Achten Sie auf einen stets gefüllten Öltank.

Während der Sägearbeiten müssen die Führungsschiene und die Sägekette stets ausreichend geölt sein, um Reibung mit der Führungsschiene zu verringern.

Die Führungsschiene und die Sägekette dürfen nie ohne funktionsfähige Schmierung in Betrieb genommen werden. Betreiben Sie die Kettensäge trocken oder mit zu wenig Öl, nimmt die Schnittleistung ab, die Lebenszeit der Führungsschiene wird kürzer, die Sägekette wird schnell stumpf und die Führungsschiene nutzt sich auf Grund von Überhitzung sehr stark ab. Zu wenig Öl erkennt man an der Rauchentwicklung oder Verfärbung der Führungsschiene. Stets an einer hellen Fläche den Ölnebel kontrollieren, indem die Kettensäge bei Vollgas in Richtung dieser Fläche zeigt.

HINWEIS

Verstauen Sie die Säge an einem trockenen Ort und weit entfernt von möglichen Entzündungsquellen wie z.B. Öfen oder gasbetriebenen Heißwasserboilern bzw. Trocknern.

Anleitung zum Schärfen einer Sägekette:
Sägekettentyp	Feilendurchmesser Oberer Winkel Unterer Winkel			Oberer Neigungswinkel (55°)	Standard Tiefenmaß
		Einspann-Rotationswinkel	Einspann-Neigungswinkel Seitenwinkel
91P	ca. 4,0 mm	30°	0°	80°	0,64 mm
Tiefenanschlag Feile

10. Technische Daten

Motorhubraum 37,2 cm3
Maximale Motorleistung 1,3 kW
Schnittlänge 33,5 cm
Schwertlänge 14" (35 cm)
Kettenteilung (3/8"), 9.525 mm
Kettenstärke (0.05"), 1.27 mm
Sägekette Oregon 91P052X
Führungsschiene Typ	Oregon 140SDEA041
Leerlaufdrehzahl	3100 ± 300 rpm
Maximale Kettengeschwindigkeit	21 m/s
Maximaldrehzahl mit Schneidgarnitur	11000 rpm
Kraftstofftank Inhalt	260 cm3
Öltankinhalt	210 cm3
Antivibrationsfunktion	Ja
Zahnung Kettenrad	6 Zähne x 9.525 mm
Kettenbremse	Ja
Kupplung	Ja
Automatische Kettenschmierung	Ja
Kette mit geringem Rückschlag	Ja
Nettogewicht ohne Kette und Schwert	4.5 kg
Nettogewicht (trocken)	5,5 kg

Technische Änderungen vorbehalten!

Gehörschutz tragen.

Die Lärmauswirkungen können Gehörschäden verursachen.

Beschränken Sie die Geräuschentwicklung und Vibration auf ein Minimum!

• Verwenden Sie nur einwandfreie Geräte.
• Warten und reinigen Sie das Gerät regelmäßig.
  • Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt wird.
• Tragen Sie Handschuhe.

Schall und Vibrationen

Schalldruckpegel L_pA	99 dB
Unsicherheit K_pA	3 dB
Garantierter Schallleistungspegel L_wA	114 dB

Gemessener Schallleistungspegel L_wA	109.6 dB
Unsicherheit K_wA	3 dB
Vibration, vorderer Handgriff a_hv	max. 6.5 m/s2
Vibration, hinterer Handgriff a_hv	max. 6.0 m/s2
Unsicherheit K_hv	1.5 m/s2

11. Lagerung

⚠ VORSICHT

Verstauen Sie eine Kettensäge nie länger als 30 Tage, ohne folgende Schritte zu durchlaufen.

Wenn Sie Ihre Kettensäge voraussichtlich für länger als 30 Tage verstauen, muss sie dafür hergerichtet werden. Andernfalls verdunstet der im Vergaser befindliche restliche Kraftstoff und lässt einen gummiartigen Bodensatz zurück. Dies kann den Start erschweren und teure Reparaturarbeiten zur Folge haben.

1. Entfernen Sie den Tankdeckel langsam, um einen eventuellen Druck im Tank abzubauen. Entleeren Sie vorsichtig den Tank.
2. Starten Sie den Motor, und lassen Sie ihn laufen, bis er stehen bleibt, um allen Kraftstoff aus dem Vergaser zu entfernen.
3. Lassen Sie den Motor abkühlen (ca. 5 Minuten).
4. Entfernen Sie die Zündkerze. Dafür benötigen Sie das mitgelieferte Kerzenschlüssel-Schraubendreher-Kombiwerkzeug.
5. Geben Sie einen Teelöffel sauberes 2-Takt-Motoröl in die Verbrennungskammer.
6. Ziehen Sie mehrere Male langsam am Starterzug, um die internen Komponenten mit Öl zu be- netzen. Setzen Sie die Zündkerze wieder ein.

Wiederinbetriebnahme der Säge

1. Entfernen Sie die Zündkerze.
2. Ziehen Sie rasch am Starterzug, um überschüssiges Öl aus der Verbrennungskammer zu entfernen.
3. Reinigen Sie die Zündkerze und achten Sie auf den richtigen Elektrodenabstand an der Zündkerze oder setzen Sie eine neue Zündkerze mit richtigem Elektrodenabstand ein.
4. Bereiten Sie die Säge für den Betrieb vor.
5. Befüllen Sie den Kraftstofftank mit der richtigen Kraftstoff-Öl-Mischung.
6. Füllen Sie das Kettenöl im Kettenöltank auf.

12. Transport

Um die Säge zu transportieren, leeren Sie den Benzintank. Entfernen Sie groben Schmutz mit einer Büste oder einem Handfeger von der Säge.

13. Entsorgung und Wiederverwertung

Hinweise zur Verpackung

Die Verpackungsmaterialien sind recycelbar. Bitte Verpackungen umweltgerecht entsorgen.

Möglichkeiten zur Entsorgung des ausgedienten Gerätes erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Kraftstoffe und Öle

• Vor der Entsorgung des Geräts müssen der Kraftstofftank und der Motorölbehälter geleert werden!
• Kraftstoff und Motoröl gehören nicht in den Hausmüll oder Abfluss, sondern sind einer getrennten Erfassung bzw. Entsorgung zuzuführen!
• Leere Öl- und Kraftstoffbehälter müssen umweltgerecht entsorgt werden.

14. Störungsabhilfe

Die nachstehende Tabelle enthält eine Liste von Fehlersymptomen und erläutert, was Sie tun können, um das Problem zu beheben, falls Ihre Säge nicht ordnungsgemäß arbeitet. Wenn das Problem auch nach Abarbeiten der Liste fortbesteht, wenden Sie sich bitte an Ihre nächstgelegene Servicewerkstatt.

⚠ WICHTIG!

Hinweis zum Einsenden der Säge an ein Servicezentrum:

Achten Sie aus Sicherheitsgründen darauf, dass die Säge bei der Rücksendung keinerlei Reste von Öl und Benzin mehr enthält!

Serviceinformationen

Bitte beachten Sie, dass die folgenden Komponenten dieses Produkts normalem oder natürlichem Verschleiß unterliegen und dass die folgenden Komponenten daher auch zur Verwendung als Verbrauchsmaterialien benötigt werden.

Verschleißteile*: Sägekette, Schwert, Sägekettenöl, Motoröl, Zackenleiste, Kettenfänger, Zündkerze, Luftfilter, Kraftstofffilter, Sägeketten-Ölfilter

* Nicht unbedingt im Lieferumfang enthalten!

Ersatzteile und Zubehör erhalten Sie in unserem Service- Center. Scannen Sie hierzu den QR-Code auf der Titelseite.

Zugelassene Schneidgarnitur

Sägekette 3/8LP-53 (7910300706)
Führungsschiene AP14-53-507P (7910300703)
Sägekette	Oregon 91P052X(7910100747)
Führungsschiene	Oregon 140SDEA041(7910100710)

Fehlersuchplan
Problem Mögliche Ursache Korrektur
Der Motor startet nicht, oder er startet, aber läuft nicht weiter.	Falscher Startverlauf.	Beachten Sie die Anweisungen in dieser Anleitung.
	Falsch eingestellte Vergasermischung.	Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen.
	Verrußte Zündkerze.	Zündkerze reinigen/einstellen oder ersetzen.
	Verstopfter Kraftstofffilter. Ersetzen	Sie den Kraftstofffilter.
Der Motor startet, aber er läuft nicht mit voller Leistung.	Verschmutzter Luftfilter.	Luftfilter entfernen, reinigen und erneut einsetzen.
	Falsch eingestellte Vergasermischung.	Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen.
Motor stottert.	Falsch eingestellte Vergasermischung.	Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen.
Keine Leistung bei Belastung. Falsch eingestellte Zündkerze.	Zündkerze reinigen/einstellen oder ersetzen.
Motor läuft sprunghaft.	Falsch eingestellte Vergasermischung.	Lassen Sie den Vergaser vom autorisierten Kundendienst einstellen.
Übermäßig viel Rauch. Falsche Kraftstoffmischung.	Verwenden Sie die richtige Kraftstoffmischung (Verhältnis 40:1).
Keine Leistung bei Belastung.	Sägekette stumpf oder Sägekette locker.	Sägekette schärfen oder neue Sägekette einlegen - Sägekette spannen.
Motor stirbt ab.	Kraftstofftank leer oder Kraftstofffilter im Kraftstofftank falsch positioniert.	Kraftstofftank füllen Kraftstofftank komplett auffüllen oder Kraftstofffilter im Kraftstofftank entsprechend positionieren.
Ungenügend Sägekettenschmierung (Führungsschiene und Sägekette werden heiß).	Sägekettenöltank leer. Sägekettenöltank auffüllen.
	Öldurchlässe verstopft.	Wartungsöffnung in der Führungsschiene reinigen, Rille der Führungsschiene reinigen.

Garantiebedingungen

Revisionsdatum 26.11.2021

Sehr geehrte Kundin, sehr geehrter Kunde,

unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte ein Gerät dennoch nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der unten angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefonisch über die Servicerufnummer zur Verfügung. Die nachfolgenden Hinweise sollen Ihnen für eine problemlose Bearbeitung und Regulierung im Schadensfall dienen.

Für die Geltendmachung von Garantieansprüchen - innerhalb Deutschland - gilt folgendes:

1. Diese Garantiebedingungen regeln unsere zusätzlichen Hersteller-Garantieleistungen für Käufer (private Endverbraucher) von Neugeräten. Die gesetzlichen Gewährleistungsansprüche werden von dieser Garantie nicht berührt. Für diese ist der Händler zuständig, bei dem Sie das Produkt erworben haben.
2. Die Garantieleistung erstreckt sich ausschließlich auf Mängel an einem von Ihnen erworbenen neuen Gerät, die auf einem Material- oder Herstellungsfehler beruhen und ist - nach unserer Wahl - auf die unentgeltliche Reparatur solcher Mängel oder den Austausch des Gerätes beschränkt (ggf. auch Austausch mit einem Nachfolgemodell). Ersetzte Geräte oder Teile gehen in unser Eigentum über. Bitte beachten Sie, dass unsere Geräte bestimmungsgemäß nicht für den gewerblichen, handwerklichen oder beruflichen Einsatz konstruiert wurden. Ein Garantiefall kommt daher nicht zustande, wenn das Gerät innerhalb der Garantiezeit in Gewerbe-, Handwerks- oder Industriebetrieben verwendet wurde oder einer gleichzusetzenden Beanspruchung ausgesetzt war.

3. Von unseren Garantieleistungen ausgenommen sind:

• Schäden am Gerät, die durch Nichtbeachtung der Montageanleitung, nicht fachgerechte Installation, Nichtbeachtung der Bedienungsanleitung (z.B. Anschluss an eine falsche Netzspannung oder Stromart) bzw. der Wartungs- und Sicherheitsbestimmungen oder durch Einsatz des Geräts unter ungeeigneten Umweltbedingungen sowie durch mangelnde Pflege und Wartung entstanden sind.
• Schäden am Gerät, die durch missbräuchliche oder unsachgemäße Anwendungen (wie z.B. Überlastung des Gerätes oder Verwendung von nicht zugelassenen Werkzeugen bzw. Zubehör), Eindringen von Fremdkörpern in das Gerät (wie z.B. Sand, Steine oder Staub), Transportschäden, Gewaltanwendung oder Fremdeinwirkungen (wie z. B. Schäden durch Herunterfallen) entstanden sind.
  Schäden am Gerät oder an Teilen des Geräts, die auf einen bestimmungsgemäßen, üblichen (betriebsbedingten) oder sonstigen natürlichen Verschleiß zurückzuführen sind sowie Schäden und/oder Abnutzung von Verschleißteilen.
• Mängel am Gerät, die durch Verwendung von Zubehör-, Ergänzungs- oder Ersatzteilen verursacht wurden, die keine Originalteile sind oder nicht bestimmungsgemäß verwendet werden.
• Geräte, an denen Veränderungen oder Modifikationen vorgenommen wurden.
• Geringfügige Abweichungen von der Soll-Beschaffenheit, die für Wert und Gebrauchstauglichkeit des Geräts unerheblich sind.
• Geräte an denen eigenmächtig Reparaturen oder Reparaturen, insbesondere durch einen nicht autorisierten Dritten, vorgenommen wurden.
• Wenn die Kennzeichnung am Gerät bzw. die Identifikationsinformationen des Produktes (Maschinenaufkleber) fehlen oder unlesbar sind.

• Geräte die eine starke Verschmutzung aufweisen und daher vom Servicepersonal abgelehnt werden.
  Schadensersatzansprüche sowie Folgeschäden sind von dieser Garantieleistung generell ausgeschlossen.

• Die Garantiezeit beträgt regulär 24 Monate* (12 Monate bei Batterien / Akkus) und beginnt mit dem Kaufdatum des Gerätes. Maßgeblich ist das Datum auf dem Original-Kaufbeleg. Garantieansprüche müssen jeweils nach Kenntnisierlangung unverzüglich erhoben werden. Die Geltendmachung von Garantieansprüchen nach Ablauf der Garantiezeit ist ausgeschlossen. Die Reparatur oder der Austausch des Gerätes führt weder zu einer Verlängerung der Garantiezeit noch wird eine neue Garantiezeit durch diese Leistung für das Gerät oder für etwaige eingebaute Ersatzteile in Gang gesetzt. Dies gilt auch bei Einsatz eines Vor-Ort-Services. Das betroffene Gerät ist in gesäubertem Zustand zusammen mit einer Kopie des Kaufbelegs, - hierin enthalten die Angaben zum Kaufdatum und der Produktbezeichnung - der Kundendienststelle vorzulegen bzw. einzusenden. Wird ein Gerät unvollständig, ohne den kompletten Lieferumfang eingesendet, wird das fehlende Zubehör wertmäßig in Anrechnung / Abzug gebracht, falls das Gerät ausgetauscht wird oder eine Rückerstattung erfolgt. Teilweise oder komplett zerlegte Geräte können nicht als Garantiefall akzeptiert werden. Bei nicht berechtigter Reklamation bzw. außerhalb der Garantiezeit trägt der Käufer generell die Transportkosten und das Transportrisiko. Einen Garantiefall melden Sie bitte vorab bei der Servicestelle (s.u.) an. In der Regel wird vereinbart, dass das defekte Gerät mit einer kurzen Beschreibung der Störung per Abhol-Service (nur in Deutschland) oder - im Reparaturfall außerhalb des Garantiezeitraums - ausreichend frankiert, unter Beachtung der entsprechenden Verpackungs- und Versandrichtlinien, an die unten angegebene Serviceadresse eingesendet wird. Beachten Sie bitte, dass Ihr Gerät (modellabhängig) bei Rücklieferung, aus Sicherheitsgründen - frei von allen Betriebsstoffen ist. Das an unser Service-Center eingeschickte Produkt, muss so verpackt sein, dass Beschädigungen am Reklamationsgerät auf dem Transportweg vermieden werden. Nach erfolgter Reparatur / Austausch senden wir das Gerät frei an Sie zurück. Können Produkte nicht repariert oder ausgetauscht werden, kann nach unserem eigenen freien Ermessen ein Geldbetrag bis zur Höhe des Kaufpreises des mangelhaften Produkts erstattet werden, wobei ein Abzug aufgrund von Abnutzung und Verschleiß berücksichtigt wird. Diese Garantieleistungen gelten nur zugunsten des privaten Erstkäufers und sind nicht abtret- oder übertragbar.

5. Für die Geltendmachung Ihres Garantieanspruches kontaktieren Sie bitte unser Service-Center.

Bitte verwenden Sie vorzugsweise unser Formular auf unserer Homepage: https://www.scheppach.com/de/service

Bitte senden Sie uns keine Geräte ohne vorherige Kontaktaufnahme und Anmeldung bei unserem Service-Center.

Für die Inanspruchnahme dieser Garantiezusagen ist der Erstkontakt mit unserem Service-Center zwingende Voraussetzung.

1. Bearbeitungszeit - Im Regelfall erledigen wir Reklamationssendungen innerhalb 14 Tagen nach Eingang in unserem Service-Center.

Sollte in Ausnahmefällen die genannte Bearbeitungszeit überschritten werden, so informieren wir Sie rechtzeitig.

1. Verschleißteile - Verschleißteile sind: a) mitgelieferte, an- und/oder eingebaute Batterien / Akkus sowie b) alle modellabhängigen Verschleißteile (siehe Bedienungsanleitung). Von der Garantieleistung ausgeschlossen sind tief entladene bzw. an Gehäuse und oder Batteriepolen beschädigte Batterien / Akkus.

2. Kostenvoranschlag - Von der Garantieleistung nicht oder nicht mehr erfasste Geräte reparieren wir gegen Berechnung. Auf Nachfrage bei unserem Service-Center können Sie die defekten Geräte für einen Kostenvoranschlag einsenden und ggf. dem Service-Center schriftlich (per Post, eMail) die Reparaturfreigabe erteilen. Ohne Reparaturfreigabe erfolgt keine weitere Bearbeitung.

3. Andere Ansprüche, als die oben genannten, können nicht geltend gemacht werden.

Die Garantiebedingungen gelten nur in der jeweils aktuellen Fassung zum Zeitpunkt der Reklamation und können ggf. unserer Homepage (www.scheppach.com) entnommen werden. Bei Übersetzungen ist stets die deutsche Fassung maßgeblich.

Scheppach GmbH · Günzburger Str. 69 · 89335 Ichenhausen (Deutschland) · www.scheppach.com

Telefon: [phone] (Service-Hotline/Freecall Rufnummer dt. Festnetz**) · Telefax +49 [0] 8223 4002 20 · E-Mail: [e-mail] · Internet: http://www.scheppach.com

* Produktabhängig auch über 24 Monate; länderbezogen können erweiterte Garantieleistungen gelten ** Verbindungskosten: kostenlos aus dem deutschen Festnetz

Änderungen dieser Garantiebedingungen ohne Voranmeldung behalten wir uns jederzeit vor.

Ersatzteile Zubehör

Reparatur

DokumenteKontakt

10. Technische gegevens

Vibration auf ein Minimum!

EG - Konformitätserklärung

Originalkonformitätserklärung

Art.-Bezeichnung: BENZIN-KETTENSÄGE

Article name: PETROL CHAINSAW

Nom d'article:

Art.-Nr. / Art. no. / N° d'ident.: 5910127915

PLU

Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller.

* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Ichenhausen, 07.01.2025

First CE: 2024

Offensichtliche Mängel sind innerhalb von 8 Tagen nach Erhalt der Ware anzuzeigen, andernfalls verliert der Käufer sämtliche Ansprüche wegen solcher Mängel. Wir leisten Garantie für unsere Maschinen bei richtiger Behandlung auf die Dauer der gesetzlichen Gewährleistungsfrist ab Übergabe in der Weise, dass wir jedes Maschinenteil, dass innerhalb dieser Zeit nachweisbar in Folge Material- oder Fertigungsfehler unbrauchbar werden sollte, kostenlos ersetzen. Für Teile,

die wir nicht selbst herstellen, leisten wir nur insoweit Gewähr, als uns Gewährleistungsansprüche gegen die Vorlieferanten zustehen. Die Kosten für das Einsetzen der neuen Teile trägt der Käufer. Wandlungs- und Minderungsansprüche und sonstige Schadensersatzansprüche sind ausgeschlossen.

Warranty GB
