Typ produktu	Przyczepa rowerowa do transportu ładunków
Marka	Vevor
Model	CT903L
Maksymalne obciążenie	72,5 kg (160 lb)
Wymiary pojemnika (D x S x W)	71 x 51,6 x 30 cm (28 x 20,3 x 11,8 cali)
Średnica kół	16 cali (40,6 cm)
Szerokość opon	1,75 cala (4,4 cm)
Materiał ramy	Stal
Materiał kół	Stal
Typ zaczepu	Uniwersalny (oś z szybkozłączką, oś nakręcana, oś przelotowa niekompatybilna)
System bezpieczeństwa	Zawleczki bezpieczeństwa, pas bezpieczeństwa, blokada poprzeczek
Minimalny wiek rowerzysty	16 lat
Zalecana prędkość	Do 16 km/h (10 mph) na gładkiej drodze, 8 km/h (5 mph) na zakrętach
Zalecany nacisk na zaczep	Między 3 kg (6,6 lb) a 8 kg (17,6 lb)
Ciśnienie w oponach	Zgodnie z oznaczeniem na boku opony
Zawartość opakowania	Rama główna, 2 koła, 2 osie kół, zaczep uniwersalny, drążek holowniczy, 2 osłony kół, narzędzia
Konserwacja tkaniny	Prać ręcznie w letniej wodzie z łagodnym mydłem; nie używać wybielacza
Przechowywanie	Wewnątrz, w temperaturze od -23°C do 65°C
Pomoc techniczna	www.vevor.com/support

Często zadawane pytania - CT903L Vevor

Jaka jest maksymalna ładowność przyczepy Vevor CT903L?

Maksymalne obciążenie wynosi 72,5 kg (160 lb). Nie przekraczaj tego limitu, aby uniknąć ryzyka niestabilności.

Jak zamocować drążek holowniczy do przyczepy?

Naciśnij przycisk sprężynowy, wsuń drążek do gniazda aż przycisk wystanie przez otwór A. Następnie włóż zawleczkę bezpieczeństwa w otwór B i sprawdź, czy jest dobrze zablokowana.

Jak przymocować przyczepę do roweru z osią szybkomocującą?

Zdejmij system szybkiego zwalniania z lewej strony tylnej osi. Umieść zaczep między systemem a ramą, a następnie dokręć. Nakrętka regulacyjna musi być dokręcona co najmniej na pięć pełnych obrotów, aby zapewnić bezpieczeństwo.

Czy mogę używać tej przyczepy do transportu dziecka lub zwierzęcia?

Nie, ta przyczepa jest przeznaczona wyłącznie do transportu ładunków. Nigdy nie transportuj dziecka ani zwierzęcia.

Jaka jest zalecana maksymalna prędkość z przyczepą?

Na gładkiej i prostej drodze nie przekraczaj 16 km/h (10 mph). Na zakrętach lub nierównych nawierzchniach zmniejsz prędkość do 8 km/h (5 mph).

Jak sprawdzić prawidłowy nacisk na zaczep?

Umieść załadowaną przyczepę na wadze, a następnie podnieś drążek holowniczy na około 25 cm nad ziemią. Wskazana waga powinna być o 3 kg (6,6 lb) do 8 kg (17,6 lb) większa niż waga samej przyczepy.

Co zrobić, jeśli oś mojego roweru jest zbyt krótka do zaczepu?

Zaczep uniwersalny nie może być używany, jeśli oś jest zbyt krótka. Skonsultuj się z profesjonalnym mechanikiem rowerowym, aby znaleźć odpowiednie rozwiązanie.

Jak konserwować części materiałowe przyczepy?

Pierć ręcznie w letniej wodzie z łagodnym mydłem. Nie używaj wybielacza ani rozpuszczalników. Susz w cieniu w suchym i wentylowanym miejscu.

Jak często należy sprawdzać elastyczne złącza?

Elastyczne złącza należy kontrolować i konserwować co 3 do 5 lat, aby zapewnić bezpieczne działanie.

Gdzie znaleźć części zamienne do przyczepy Vevor CT903L?

Używaj wyłącznie części dostarczonych lub zalecanych przez producenta. Skontaktuj się z pomocą techniczną przez www.vevor.com/support.

INSTRUKCJA OBSŁUGI CT903L Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Ważne: Zachowaj tę instrukcję do wykorzystania w przyszłości

Niezastosowanie się do instrukcji i ostrzeżeń zawartych w tej instrukcji może skutkować poważnymi obrażeniami lub śmiercią kierowcy.

• NIE WOLNO używać przyczepy do przewożenia dziecka lub zwierzęcia. NIE używaj przyczepki jako zabawki.
• NIE WOLNO używać przyczepki bez podłączenia do roweru.
• Przed użyciem należy upewnić się, że wszystkie urządzenia blokujące są włączone. ● Maksymalne obciążenie: 72,5 kg (160 funtów)
• Ten produkt nie nadaje się do biegania ani jazdy na łyżwach
• Wszelkie obciążenia przymocowane do uchwytu i/lub tyłu oparcia i/lub boków pojazdu będą miały wpływ na stabilność pojazdu.
• Nie należy używać akcesoriów niezatwierdzonych przez producenta.
• Należy używać wyłącznie części zamiennych dostarczonych lub zalecanych przez producenta.
• NIE używaj go z całkowitym obciążeniem przekraczającym limity wagowe. Jeśli zalecane obciążenie zostanie przekroczone, urządzenie może stać się niestabilne.
• NIE wprowadzaj modyfikacji produktu.
• NIE pompuj opon nadmiernie. Niezastosowanie się do znamionowego ciśnienia bocznego opony może spowodować eksplozję opony i możliwe obrażenia.
• Zaleca się, aby przed podłączeniem przyczepki wykwalifikowany mechanik rowerowy przeprowadził kontrolę bezpieczeństwa holowanego roweru.
• Przed każdą jazdą należy upewnić się, że przyczepka nie utrudnia hamowania, pedałowania lub kierowania rowerem.
• Używając przyczepy na drogach publicznych, należy zawsze przestrzegać lokalnych przepisów.
• Nigdy nie jedź rowerem w nocy bez odpowiedniego oświetlenia.
• Należy przestrzegać wszystkich lokalnych wymagań prawnych dotyczących oświetlenia.
• Jeśli z jakiegokolwiek powodu musisz się zatrzymać, na przykład

w celu dokonania regulacji lub naprawienia problemu z przebitą oponą, pamiętaj o całkowitym zjechaniu z drogi.

• Korzystając z przyczepy, holujesz dodatkowy ciężar i większy pojazd. Musisz zapewnić więcej czasu na hamowanie, zwalnianie, zatrzymywanie i ruszanie oraz zapewnić więcej miejsca na zakręty i przejścia. Eksperymentuj z załadowaną przyczepką w niezatłoczonym miejscu, aż poznasz, jak Twój rower radzi sobie z holowaniem przyczepy.
• Unikaj kamieni, krawężników, gwałtownego hamowania i nagłych skrętów. Unikaj przejeżdżania przez przeszkody jednym kołem, gdyż może to spowodować przewrócenie się przyczepki.
• Aby zabezpieczyć ładunek, należy zawsze jeździć z opuszczoną osłoną.
• Osoba jadąca na rowerze musi mieć ukończone 16 lat.
• Zalecane ograniczenia prędkości: - 16 km/h (10 mil/h) na gładkich, prostych drogach - 8 km/h (5 mil/h) podczas skręcania lub na nierównych drogach
• Aby zapewnić bezpieczną obsługę, ciężar przyczepy musi być odpowiednio rozłożony. Ciężar złącza zaczepu powinien mieścić się w zakresie od 30 N (≈ 3 kg / 6,6 funta) do 80 N (≈ 8 kg / 17,6 funta). Aby to zmierzyć, załaduj przyczepę i umieść ją obok wagi łazienkowej. Wejdź na wagę i zanotuj swoją wagę. Stojąc na wadze, podnieś koniec haka holowniczego na wysokość jednej stopy (około 25 cm nad podłoże). Wyświetlana waga powinna wynosić 6,6–17,6 funta więcej niż Twoja własna waga. Jeżeli masa jest zbyt niska, tylne koła roweru mogą stracić przyczepność. Jeśli jest za wysoka, zaczep może być przeciążony.

Model	CT903L
Typ	Holowniczy
Maks. Obciążenie	160 funtów
Rozmiar	28*20,3*11,8 cala
Koła	Stal, 16*1,75 cala
Materiał	Stal

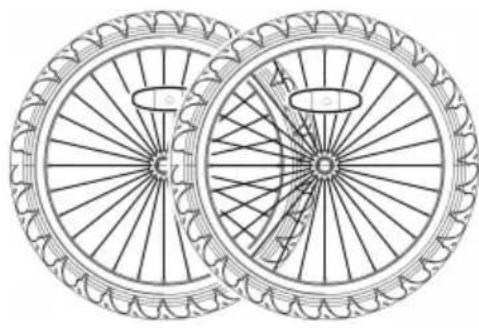

1 x rama główna	2x koła
2 x Oś koła	1 x zaczep uniwersalny
1 x hak holowniczy	2 x osłony kół
Narzędzia

26. Otwieranie ramy głównej

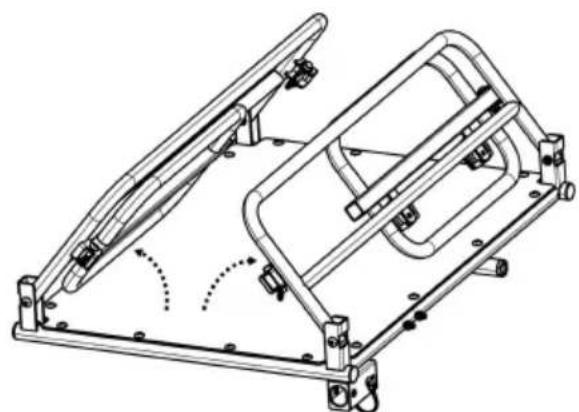

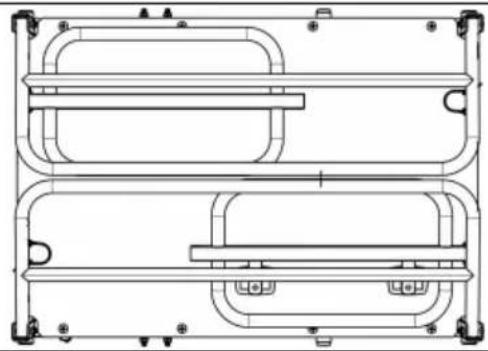

Wyjmij ramę główną przyczepy i wszystkie pozostałe elementy z kartonu. Podnieś wszystkie ramy boczne do pozycji pionowej (1, Rysunek 2).

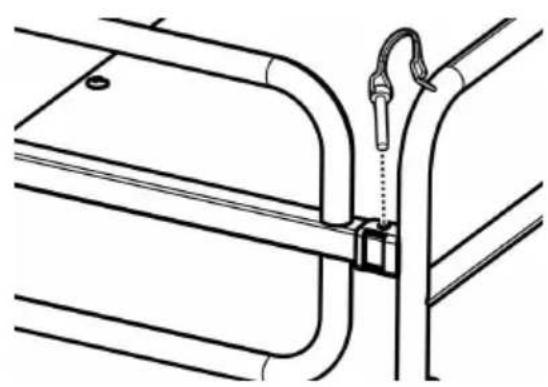

Zablokuj poprzeczki przednie i tylne za pomocą agrafki przymocowanej do ramy (Rysunek 3). Upewnij się, że agrafki są prawidłowo zablokowane w miejscu, jak pokazano (Rysunek 4).

Włożyć oś koła w zaczep osi ramy przyczepy i zablokować zawleczkę (5).

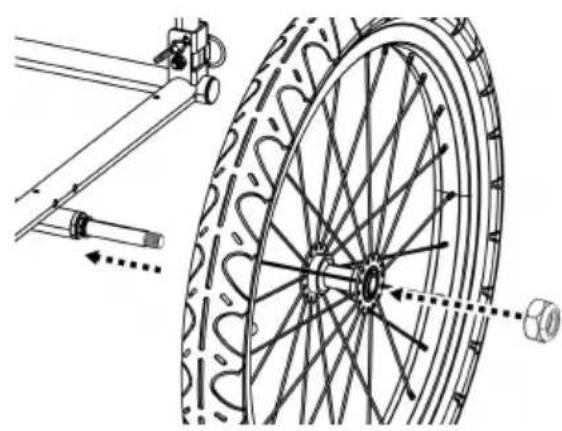

Załóż koło i nakrętkę na oś (Rysunek 6). Dokręć nakrętkę kluczem 19 mm (Rysunek 7).

28. Instalacja osłon kół

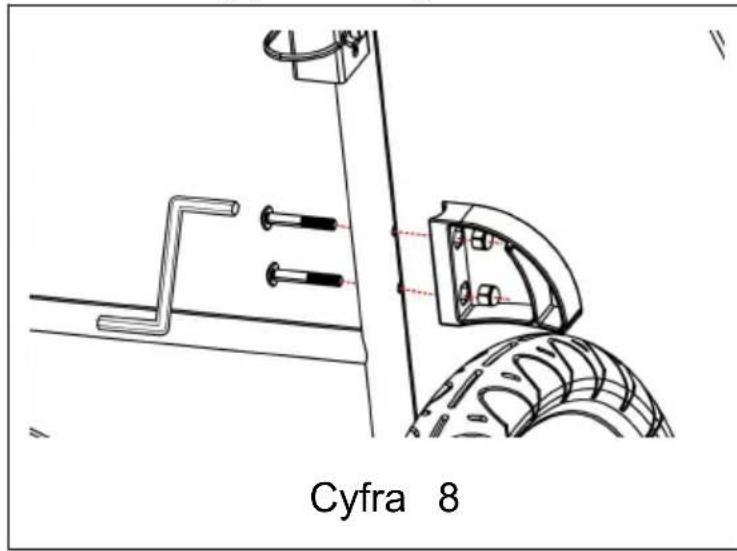

Włóż śruby osłony koła przez rurę ramy. Dopasuj otwory w osłonach kół do śrub. Dokręć mocno kluczem sześciokątnym (Rysunek 8). Powtórzyć dla osłony koła po drugiej stronie przyczepy.

29. Instalacja haka holowniczego

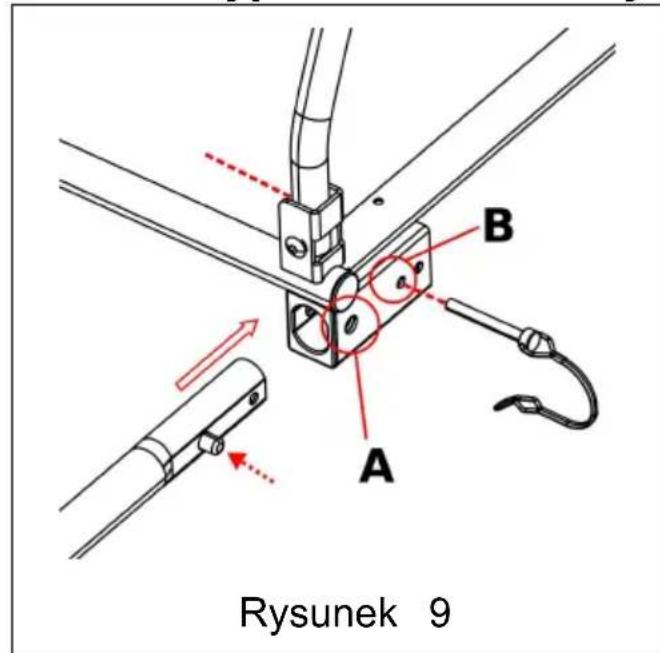

Naciskając przycisk sprężynowy, wsuwaj hak holowniczy w gniazdo haka holowniczego, aż przycisk sprężynowy wysunie się z otworu A. Włóż agrafkę z otworu B na drugą stronę. Upewnij się, że zawleczka zabezpieczająca jest prawidłowo zablokowana w miejscu, jak pokazano (Rysunek 9).

30. Mocowanie przyczepki do roweru

1. Oś szybkozamykająca: Zdjąć szybkozamykacz z lewej strony tylnej osi roweru. Zamontować zaczep pomiędzy szybkozamykaczem a ramą. Dokręć szybkozamykacz zgodnie z instrukcją producenta roweru. Zaczep może pozostać na rowerze po zdjęciu przyczepki (Rysunek 10).

Nakrętka regulująca napięcie musi łączyć się z gwintem przez co najmniej pięć pełnych obrotów, aby zapewnić odpowiednią siłę docisku i pewne trzymanie tylnego koła. Niedokręcenie nakrętki regulującej napięcie może spowodować wypadek skutkujący poważnymi obrażeniami lub śmiercią. Jeżeli szybkozamykacz jest za krótki, należy go wymienić. Aby uzyskać odpowiednie części i pomoc, skonsultuj się z profesjonalnym mechanikiem rowerowym.

2. Oś nakrętkowa: Odkręć nakrętkę z podkładką z lewej stron osi roweru. Zamontuj zaczep na osi i ponownie przykręć nakrę podkładką ( Rysunek 11 ).
Rysunek 11	⚠ OSTRZEŻENIENakrętka osi musi łączyć się z gwintem przez co najmniej pięo pełnych obrotów, aby zapewnić odpowiednią siłę zacisku i pew trzymanie tylnego koła.Niedokręcenie nakrętki do końc może spowodować wypadek skutkujący poważnymi obrażeniami lub śmiercią. Jeśli jest za krótka, nie można zastosować zaczepu uniwersalnego! Aby uzyskać odpowiednie części i pomoc, skonsultuj się z profesjonalnym mechanikiem rowerowym.
3. Oś przelotowa: Uniwersalny zaczep nie pasuje do roweru przelotową. Aby uzyskać możliwe rozwiązanie, skontaktuj się ze sprzedawcą.

Rysunek 12

Podłącz łącznik do haka holowniczego i zabezpiecz sworzeń zabezpieczający (Rysunek 12). Po zamocowaniu haka holowniczego owiń pas bezpieczeństwa wokół ramy roweru i zaczep go o pierścień na haku holowniczym.

Przed jazdą

Sprawdź przed każdym użyciem:

• Koła są prawidłowo przymocowane do przyczepy.
• Opony są napompowane do zalecanego ciśnienia na bocznej ściance opony.
• Hak holowniczy jest prawidłowo przymocowany do przyczepy.
• Łącznik jest prawidłowo przymocowany do roweru.
• Łącznik i sworznie zabezpieczające są zabezpieczone.
• Obciążenie nie przekracza 72,5 kg (160 funtów).
• Masa dyszla na sprzęgu jest większa niż 2 kg, ale przy całkowicie obciążonej przyczepie nie przekracza 9 kg.
• Upewnij się, że rower jest w dobrym stanie, zwłaszcza hamulce i opony (patrz instrukcja producenta roweru).
• Jeździec ma na sobie kask.
• Ładunek jest odpowiednio zabezpieczony.
• Pokrywa jest założona i zamknięta.

KONSERWACJA

Przechowywanie: Aby przedłużyć żywotność produktu, przechowuj przyczepę w pomieszczeniu zamkniętym. Przyczepy nie należy przechowywać w temperaturze niższej niż -10°F (-23°C) ani wyższej niż 150°F (65°C).

Pielęgnacja tkanin: Części tkaniny prać ręcznie w ciepłej wodzie z łagodnym mydłem. NIE używaj wybielaczy ani rozpuszczalników. Wytrzeć do sucha i przechowywać z dala od bezpośredniego światła słonecznego w suchym, dobrze wentylowanym miejscu. Czyść okna wilgotną, miękką ściereczką.

Sprawdzać:

• Sprawdź hak holowniczy, zaczep, rurę ramy, złącze elastyczne i osprzęt pod kątem uszkodzeń.
• Aby zapewnić bezpieczną pracę, złącza elastyczne należy serwisować co 3–5 lat. Sprawdź, czy śruby są dokręcone.
• Sprawdź opony i koła pod kątem zużycia i pęknięć. Sprawdź koła pod kątem prawidłowości i pęknięć.
• Sprawdź części tkaniny pod kątem rozdarć, przetarć i brakujących lub uszkodzonych elementów.

LISTA CZĘŚCI

① Łącznik ② Hak holowniczy ③ Agrafka ④ Osłony kół ⑤ Odblask koła ⑥ Oś koła

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Przedstawiciel WE: SHUNSHUN GmbH.

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Niemcy

Tel: [phone] [e-mail]

REPUBLIKA WIELKIEJ BRYTANII: Pooledas Group Ltd.

Jednostka 5 Albert Edward House, The Pavilions Preston, Wielka Brytania

Tel: [e-mail]

Import do AUS: SIHAO PTY LTD.

Wyprodukowano w Chinach
