Producttype	Fietsaanhangwagen
Merk	Vevor
Model	CT903L
Maximale belasting	72,5 kg (160 lb)
Afmetingen bak (L x B x H)	71 x 51,6 x 30 cm (28 x 20,3 x 11,8 inch)
Wieldiameter	16 inch (40,6 cm)
Bandenbreedte	1,75 inch (4,4 cm)
Materiaal frame	Staal
Materiaal wielen	Staal
Type koppeling	Universeel (quick-release-as, moeras, doorsteekas niet compatibel)
Veiligheidssysteem	Veiligheidspennen, veiligheidsriem, dwarsbalkvergrendeling
Minimale leeftijd fietser	16 jaar
Aanbevolen snelheid	Tot 16 km/h (10 mph) op effen weg, 8 km/h (5 mph) in bochten
Aanbevolen gewicht op de koppeling	Tussen 3 kg (6,6 lb) en 8 kg (17,6 lb)
Bandenspanning	Conform de aanduiding op de zijwand van de band
Inhoud doos	Hoofdframe, 2 wielen, 2 wielassen, universele koppeling, trekstang, 2 wielbeschermers, gereedschap
Onderhoud van de stof	Handwas met lauw water en milde zeep; geen bleekmiddel gebruiken
Opslag	Binnen, tussen -23°C en 65°C
Technische ondersteuning	www.vevor.com/support

Veelgestelde vragen - CT903L Vevor

Wat is de maximale belasting van de Vevor CT903L aanhangwagen?

De maximale belasting is 72,5 kg (160 lb). Overschrijd deze limiet niet om instabiliteitsrisico te voorkomen.

Hoe bevestig ik de trekstang aan de aanhangwagen?

Druk op de veerknop, schuif de stang in de ontvanger tot de knop uit gat A komt. Steek vervolgens de veiligheidspen in gat B en controleer of deze goed vergrendeld is.

Hoe bevestig ik de aanhangwagen aan een fiets met quick-release-as?

Verwijder het quick-release-systeem aan de linkerkant van de achteras. Plaats de koppeling tussen het systeem en het frame, en draai vervolgens vast. De stelmoer moet minimaal vijf volledige omwentelingen ingrijpen om de veiligheid te garanderen.

Kan ik deze aanhangwagen gebruiken om een kind of dier te vervoeren?

Nee, deze aanhangwagen is uitsluitend ontworpen voor goederenvervoer. Vervoer nooit een kind of dier.

Wat is de aanbevolen maximumsnelheid met de aanhangwagen?

Op een effen en rechte weg niet meer dan 16 km/h (10 mph). In bochten of op oneffen oppervlakken verlaag naar 8 km/h (5 mph).

Hoe controleer ik het juiste gewicht op de koppeling?

Plaats de geladen aanhangwagen op een weegschaal, til vervolgens de trekstang ongeveer 25 cm van de grond. Het aangegeven gewicht moet tussen 3 kg (6,6 lb) en 8 kg (17,6 lb) meer zijn dan het gewicht van de aanhangwagen alleen.

Wat te doen als de as van mijn fiets te kort is voor de koppeling?

De universele koppeling kan niet worden gebruikt als de as te kort is. Raadpleeg een professionele fietsmonteur voor een geschikte oplossing.

Hoe onderhoud ik de stoffen delen van de aanhangwagen?

Handwas met lauw water en milde zeep. Gebruik geen bleekmiddel of oplosmiddelen. Droog uit de zon op een droge, goed geventileerde plaats.

Hoe vaak moeten de flexibele connectoren worden geïnspecteerd?

De flexibele connectoren moeten elke 3 tot 5 jaar worden geïnspecteerd en onderhouden om een veilige werking te garanderen.

Waar vind ik reserveonderdelen voor de Vevor CT903L aanhangwagen?

Gebruik uitsluitend door de fabrikant geleverde of aanbevolen onderdelen. Neem contact op met de ondersteuning via www.vevor.com/support.

GEBRUIKSAANWIJZING CT903L Vevor

Belangrijk: Bewaar deze instructies voor toekomstig gebruik.

Het niet naleven van de instructies en waarschuwingen in deze handleiding kan leiden tot ernstig letsel of de dood van de berijder.

• Gebruik de aanhanger NIET om kinderen of huisdieren te vervoeren. Gebruik de aanhanger NIET als speelgoed.
• Gebruik de aanhanger NIET zonder verbinding te maken met een fiets.
• Zorg ervoor dat alle vergrendelingen vóór gebruik zijn vergrendeld. Maximale lading: 72,5 kg (160 lbs.).
• Dit product is niet geschikt voor hardlopen of skaten.
• Elke lading die aan de handgreep en/of aan de achterkant van de stuurleuning en/of aan de zijkanten van het voertuig wordt bevestigd, heeft invloed op de stabiliteit van het voertuig.
• Accessoires die niet door de fabrikant zijn goedgekeurd, mogen niet worden gebruikt.
• Gebruik alleen vervangende onderdelen die door de fabrikant zijn geleverd of aanbevolen.
• Gebruik het NIET met een totale lading die de gewichtslimieten overschrijdt. Als de aanbevolen belasting wordt overschreden, kan het apparaat instabiel worden.
• Breng GEEN wijzigingen aan het product aan.
• Pomp de banden NIET te hard op. Het niet naleven van de nominale zijwanddruk van de band kan leiden tot explosie van de band en mogelijk letsel.
• Het wordt aanbevolen dat een gekwalificeerde fietsenmaker een veiligheidscontrole van de trekkende fiets uitvoert voordat de aanhanger wordt bevestigd.
• Controleer vóór elke rit of de aanhanger het remmen, trappen of sturen van de fiets niet hindert.
• Houd u bij het gebruik van de aanhangwagen op de openbare weg altijd aan de plaatselijke regelgeving.
• Fiets nooit 's nachts zonder voldoende verlichting.
• Houd u aan alle lokale wettelijke vereisten voor verlichting.
• Als u om welke reden dan ook moet stoppen, bijvoorbeeld om

aanpassingen te doen of om een lekke band te verhelpen, zorg ervoor dat u volledig van de weg afgaat.

• Wanneer u uw aanhangwagen gebruikt, sleept u extra gewicht en een groter voertuig. U moet meer tijd vrijmaken voor remmen, vertragen, stoppen en starten, en meer ruimte laten voor bochten en doorgaand verkeer. Experimenteer met de beladen aanhanger in een rustige omgeving totdat u vertrouwd raakt met hoe uw fiets omgaat met het trekken van een aanhanger.
• Vermijd rotsen, stoepranden, hard remmen en plotseling uitwijken. Vermijd het rijden over obstakels met één wiel, omdat de aanhanger hierdoor kan kantelen.
• Rijd altijd met de hoes omlaag om de lading vast te zetten.
• De berijder van de fiets moet minimaal 16 jaar oud zijn.
• Aanbevolen snelheidslimieten: - 16 km/u (10 mph) op gladde, rechte wegen - 8 km/u (5 mph) in bochten of op oneffen wegen
• Voor een veilige hantering moet het gewicht van de aanhanger gelijkmatig worden verdeeld. Het gewicht op de trekhaak moet tussen 30 N (≈ 3 kg / 6,6 lbs) en 80 N (≈ 8 kg / 17,6 lbs) liggen. Om dit te controleren, plaatst u uw aanhanger naast de weegschaal. Stap op de weegschaal en noteer uw gewicht. Terwijl u op de weegschaal staat, tilt u het uiteinde van de trekhaak één voet (ongeveer 25 cm) van de grond. Het weergegeven gewicht moet 6,6 – 17,6 lbs meer zijn dan uw eigen gewicht. Als het gewicht te laag is, kan het achterwiel van de fiets grip verliezen. Als het te hoog is, kan de trekhaak overbelast raken.

Model	CT903L
Type	Slepen
Max. Laden	160 pond
Grootte	28*20,3*11,8 inch
Wielen	Staal, 16*1,75 inch
Materiaal	Staal

31. Het hoofdframe openen

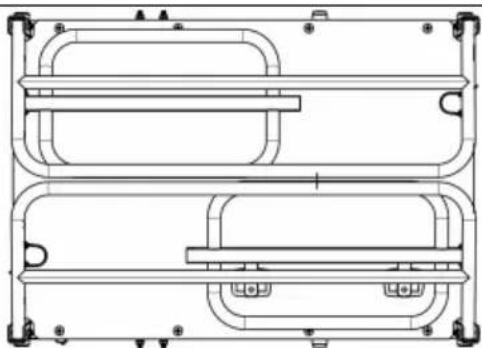

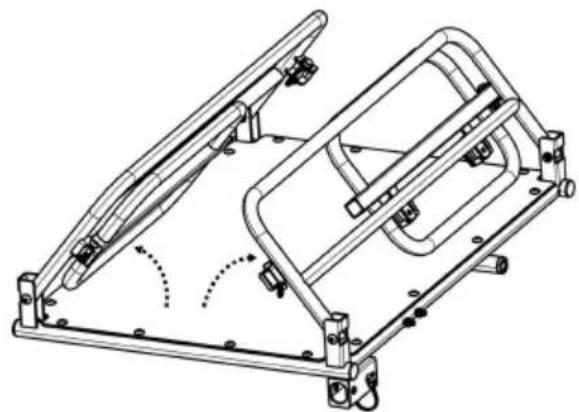

Haal het hoofdframe van de aanhanger en alle andere onderdelen uit de doos. Breng alle zijframes rechtop (Figuur 1, Figuur 2).

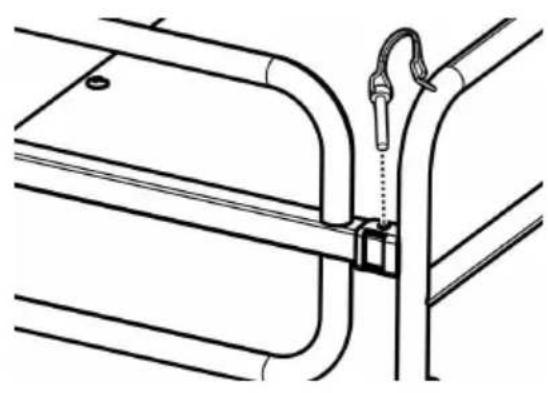

Vergrendel de dwarsbalken aan de voor- en achterkant met behulp van de veiligheidspin die aan het frame is bevestigd (Figuur 3). Zorg ervoor dat de veiligheidspinnen goed op hun plaats zijn vergrendeld zoals weergegeven (Figuur 4).

32. De wielen bevestigen

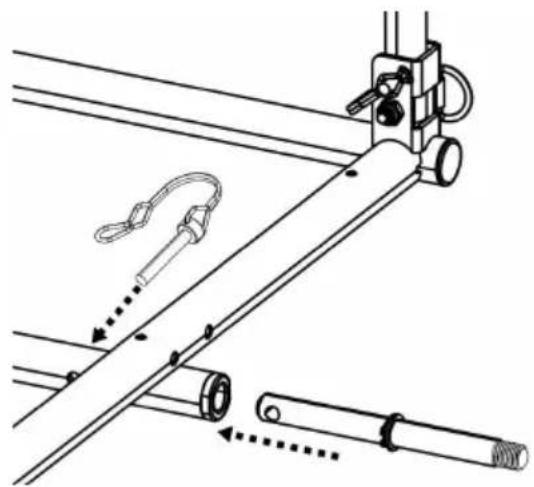

Steek de wielas in de asontvanger onder het frame van de aanhanger en vergrendel de veiligheidspin (5).

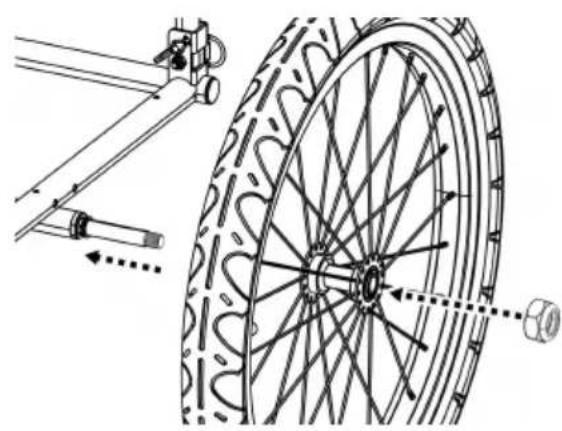

Plaats het wiel en de moer op de as (Figuur 6). Draai de schroefmoer vast met een sleutel van 19 mm (Figuur 7).

33. De wielbeschermers installeren

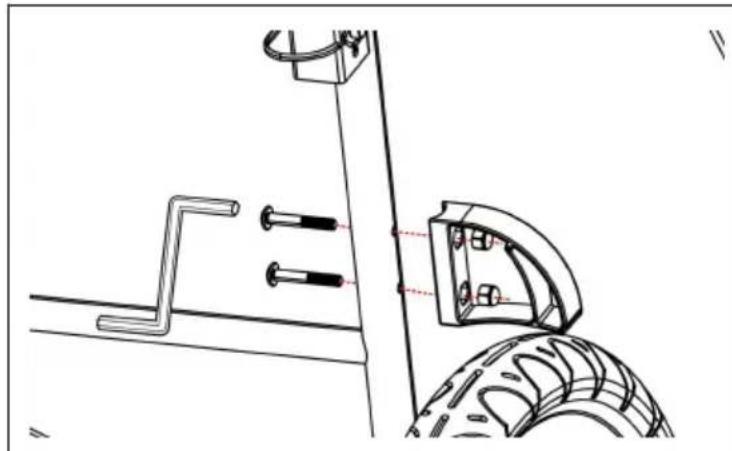

Steek de wielbeschermingsbouten door de framebuis. Zorg ervoor dat de gaten in de wielbeschermers overeenkomen met de bouten. Draai stevig vast met een inbussleutel (Figuur 8). Herhaal dit voor de wielbeschermers aan de andere kant van de aanhanger.

34. De trekhaak monteren

Figuur 9

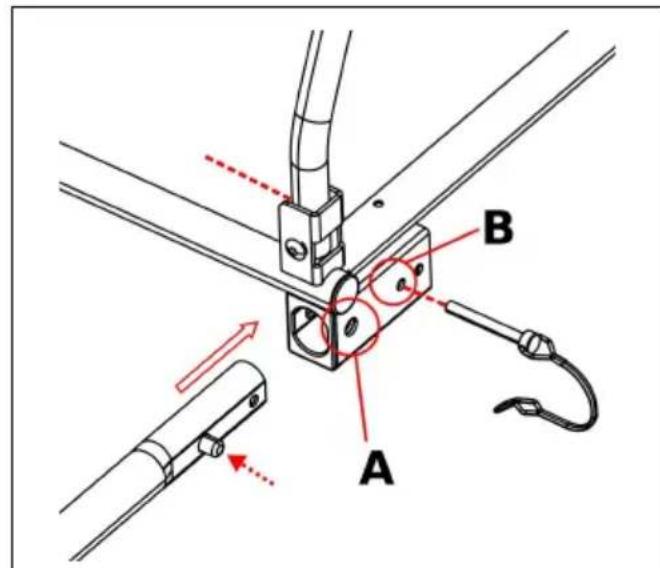

Druk op de veerknop en schuif de trekhaak in de trekhaakontvanger totdat de veerknop uit het gat komt. Steek de veiligheidsspeld vanuit gat B door de andere. Zorg ervoor dat de veiligheidspen goed op zijn plaats zit, zoals weergegeven (Figuur 9).

35. Aanhangwagen aan fiets bevestigen

1. Snelspanneras: Verwijder de snelspanner aan de linkerkant van de achteras van de fiets. Monteer de trekhaak tussen de snelspanner en het frame. Draai de snelspanner vast volgens de handleiding van de fietsfabrikant. De trekhaak kan op de fiets blijven zitten als de aanhanger is verwijderd (Figuur 10).

De spanningsafstelmoer moet minimaal vijf volledige slagen in de schroefdraad grijpen om voldoende klemkracht te garanderen om het achterwiel stevig vast te houden. Als u de spanningsafstelmoer niet volledig vastdraait, kan dit leiden tot ongelukken met ernstig letsel of de dood. Als de snelspanner te kort is, moet deze worden vervangen. Raadpleeg een professionele fietsenmaker voor de juiste onderdelen en hulp.

1. As met moer: Draai de moer met ring los van de linkerkant van de achteras van de fiets. Monteer de trekhaak op de as en schroef de moer weer vast met de sluitring (Figuur 11).

De asmoer moet minimaal vijf volledige slagen in de schroefdraad grijpen om voldoende klemkracht te garanderen om het achterwiel stevig vast te houden. Als u de moer niet volledig vastdraait, kan dit leiden tot ongelukken met ernstig letsel of de dood. Als de as te kort is, kan de universele trekhaak niet worden gebruikt! Raadpleeg een professionele fietsenmaker voor de juiste onderdelen en hulp.

1. Steekas: De universele trekhaak past niet op een fiets met een steekas. Raadpleeg de verkoper voor een mogelijke oplossing.

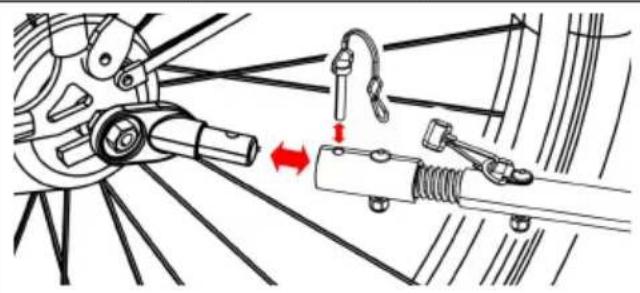

Sluit de koppeling aan op de trekhaak en zet de veiligheidspin vast (Figuur

12). Zodra de trekhaak is bevestigd, wikkelt u de veiligheidsgordel om het frame van de fiets en haakt u deze aan de D-ring op de trekhaak.

Controleer vóór elk gebruik:

• De wielen zijn goed vastgezet aan de aanhanger.
• De banden zijn opgepompt tot de aanbevolen spanning op de zijwand van de band.
• De trekhaak is goed vastgemaakt aan de aanhanger.
• Het koppelstuk is goed vastgemaakt aan de fiets.
• Koppeling en veiligheidspinnen zijn beveiligd.
• De belasting bedraagt niet meer dan 72,5 kg (160 lbs).
• Het gewicht van de trekhaak bij de koppeling is groter dan 2 kg, maar niet groter dan 9 kg met een volledig beladen aanhanger.
• Zorg ervoor dat de fiets in goede staat verkeert, vooral de remmen en de banden (raadpleeg de instructies van de fietsfabrikant).
• De ruiter draagt een helm.
• De lading is goed vastgezet.
• Deksel is geïnstalleerd en gesloten.

ONDERHOUD

Opslag: Voor een langere levensduur van het product kunt u de trail binnenshuis opslaan. De aanhangwagen mag niet worden opgeslagen bij temperaturen lager dan -23 °C of hoger dan 65 °C.

Onderhoud van de stof: was de stoffen onderdelen met de hand in warm water en milde zeep. Gebruik GEEN bleekmiddel of oplosmiddel. Droogvegen en buiten direct zonlicht bewaren in een droge, goed geventileerde ruimte. Maak de ramen schoon met een vochtige, zachte doek.

Rekening:

• Inspecteer de trekhaak, de framebuis, de flexibele connector en het bevestigingsmateriaal op schade.
• Flex-connectoren moeten elke 3-5 jaar worden onderhouden voor een

veilige werking. Controleer of de bouten goed vastzitten.

• Inspecteer banden en wielen op slijtage en scheuren - Inspecteer of wielen correct zijn en op scheuren.
• Inspecteer stoffen onderdelen op scheuren, schaafwonden en ontbrekende of beschadigde hardware.

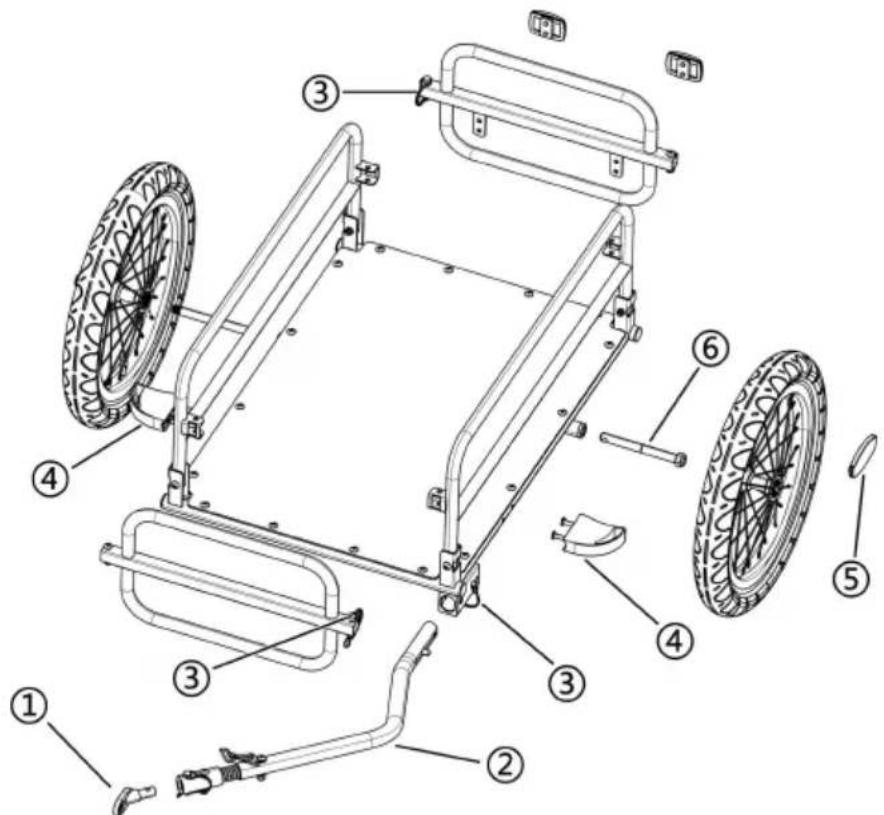

ONDERDELENLIJST

① Koppeling ② Trekhaak ③ Veiligheidsspeld ④ Wielbeschermers ⑤ Wielreflector ⑥ Wielas
