GEBRUIKSAANWIJZING CT906 Vevor

Belangrijk: Bewaar deze instructies voor toekomstig gebruik

Het niet naleven van de instructies en waarschuwingen in deze handleiding kan leiden tot ernstig letsel of de dood van de berijd

- Zorg ervoor dat alle vergrendelingen vóór gebruik zijn vergrendeld

● Maximale belasting: 32 kg (70 lbs.) als aanhanger.

- Dit product is niet geschikt voor hardlopen of skaten.

- Elke lading die aan de handgreep en/of aan de achterkant van de rugleuning en/of aan de zijkanten van het voertuig wordt bevestigd heeft invloed op de stabiliteit van het voertuig.

- Accessoires die niet door de fabrikant zijn goedgekeurd, mogen niet worden gebruikt.

- Gebruik alleen vervangende onderdelen die door de fabrikant zijn geleverd of aanbevolen.

- het NIET met een totale lading die de gewichtslimieten overschrijdt. Als de aanbevolen belasting wordt overschreden, kan het apparaat instabiel worden.

- Breng GEEN wijzigingen aan het product aan.

- Pomp de banden NIET te hard op. Het niet naleven van de nomin zijwanddruk van de band kan leiden tot explosie van de band en mogelijk letsel.

- Het wordt aanbevolen dat een gekwalificeerde fietsenmaker een veiligheidscontrole van de trekkende fiets uitvoert voordat de aanhanger wordt bevestigd.

- Controleer vóór elke rit of de aanhanger het remmen, trappen of sturen van de fiets niet hindert.

- Houd u bij het gebruik van de aanhangwagen op de openbare we altijd aan de plaatselijke regelgeving.

- Fiets nooit 's nachts zonder voldoende verlichting.

- Houd u aan alle lokale wettelijke vereisten voor verlichting.

- Als u om welke reden dan ook moet stoppen, bijvoorbeeld om aanpassingen te doen of om een lekke band te verhelpen, zorg voor dat u volledig van de weg afgaat.

• Wanneer u uw aanhangwagen gebruikt, sleept u extra gewicht en een groter voertuig. U moet meer tijd vrijmaken voor remmen, vertrage stoppen en starten, en meer ruimte laten voor bochten en doorga Experimenteer met de beladen aanhanger in een rustige omgeving totdat u vertrouwd raakt met hoe uw fiets omgaat met het trekken een aanhanger.
• Vermijd rotsen, stoepranden, hard remmen en plotseling uitwijken. Vermijd het rijden over obstakels met één wiel, omdat de aanhang hierdoor kan kantelen.
• Rijd altijd met de hoes omlaag om de lading vast te zetten.
• De berijder van de fiets moet minimaal 16 jaar oud zijn.
• Aanbevolen snelheidslimieten: - 16 km/u (10 mph) op gladde, rechte wegen - 8 km/u (5 mph) in bochten of op oneffen wegen.
• Voor een veilige hantering moet het gewicht van de aanhanger goed worden verdeeld. Het gewicht op de trekhaakconnector moet tussen 30 N (≈6,6 lbs.) en 80 N (≈17,6 lbs.) liggen. Om dit te meten, uw aanhanger en plaatst u deze naast de weegschaal. Stap op de weegschaal en noteer uw gewicht. Terwijl u op de weegschaal sta tilt u het uiteinde van de voorvork één voet (ongeveer 25 cm) va grond. Het weergegeven gewicht moet 6,6 – 17,6 lbs zijn. meer eigen gewicht. Als het gewicht te laag is, kan het achterwiel van fiets grip verliezen. Als deze te hoog is, kan de trekhaak overbela raken.

MODEL AND PARAMETERS

Model	CT906
Max. Laden	70 pond
Grootte	27,2*16,9*11 inch
Wielen	Staal, 20*4 inch
Materiaal	Staal

CONTENTS

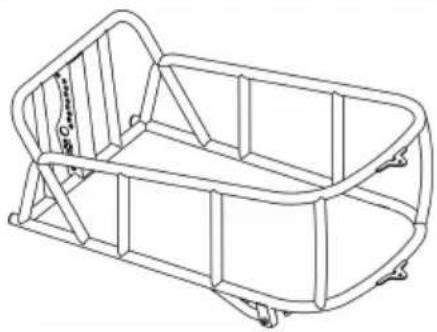

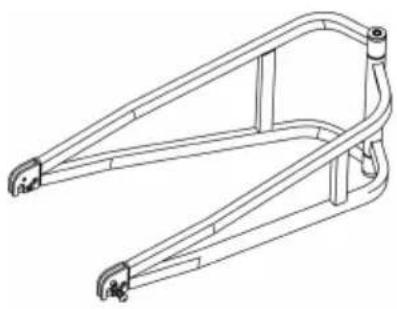

1 x hoofdframe	1 x Frontfolk
1 x wiel	1 x Achterste folk
1 x as
1 x folkpin aan de voorkant
2 x 5 mm H ex sleutel +1 x 6 mm H ex sleutel +1 x 10 m

VEVOR® TRAVEL CABBEGY TRAVELER MASCALTY BENTIL CABBEGY TRAVELER MASCALTY

8 x reflecterende stickers + 1 x gebruikershandleiding

OPMERKING: De reflecterende stickers kunnen naar wens op de gewenste locatie worden bevestigd.

How to Assemble

31. Het voorste volk bevestigen

Haal het hoofdframe en alle andere onderdelen uit de doos. P voorste deel tussen de buizen van het hoofdframe en steek de pen door het voorste deel en het hoofdframe (Figuur 1). Zorg ervoor dat de pin in het gat in het hoofdframe haakt. M voorste deel vast door aan de hendel te draaien (Figuur 2).

32. A Het wiel bevestigen

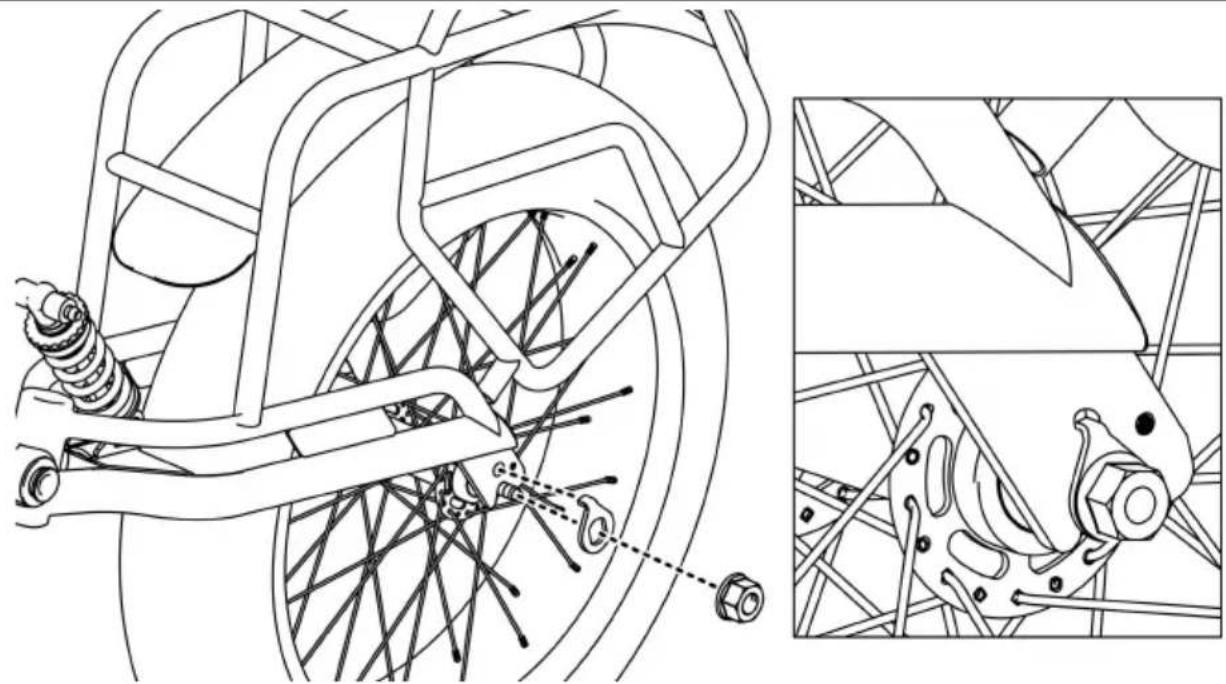

Verwijder de schroeven en ringen met de haken aan beide zijde wiel. Plaats het wiel tussen de groeven van de achterste mense sluitringen in de gaten aan de achterkant. Plaats de schroeven de as en zet deze vast (Figuur 3).

Installeer de buismof en combineer twee delen van de trekhaak elkaar.

Bevestig twee onderdelen met 34 mm schroeven in het accesso (Figuur 6).

Steek de steunpoot in de U-vormige beugel. Bevestig de steunp een schroef van 43 mm en een veiligheidspin in het accessoire (Figuur 7).

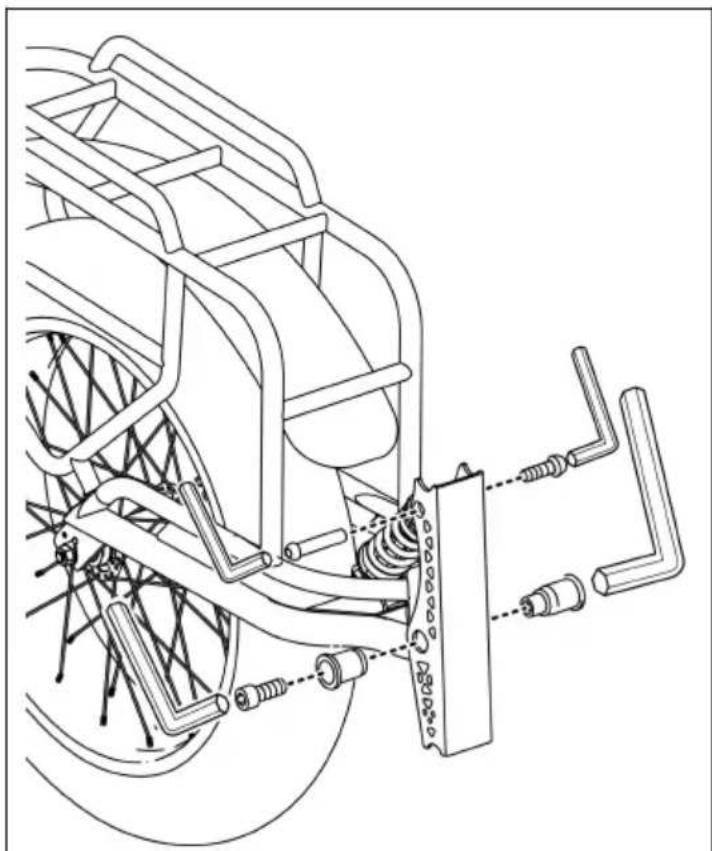

Verwijder de buttlock-schroeven op de achterkant. Plaats de schokabsorberende veer en de buis in de groef aan de achte van het hoofdframe. Plaats de borgschroeven terug en zet ze vast met 5 mm, 6 mm en 10 inbussleutels ( Figuur 4).

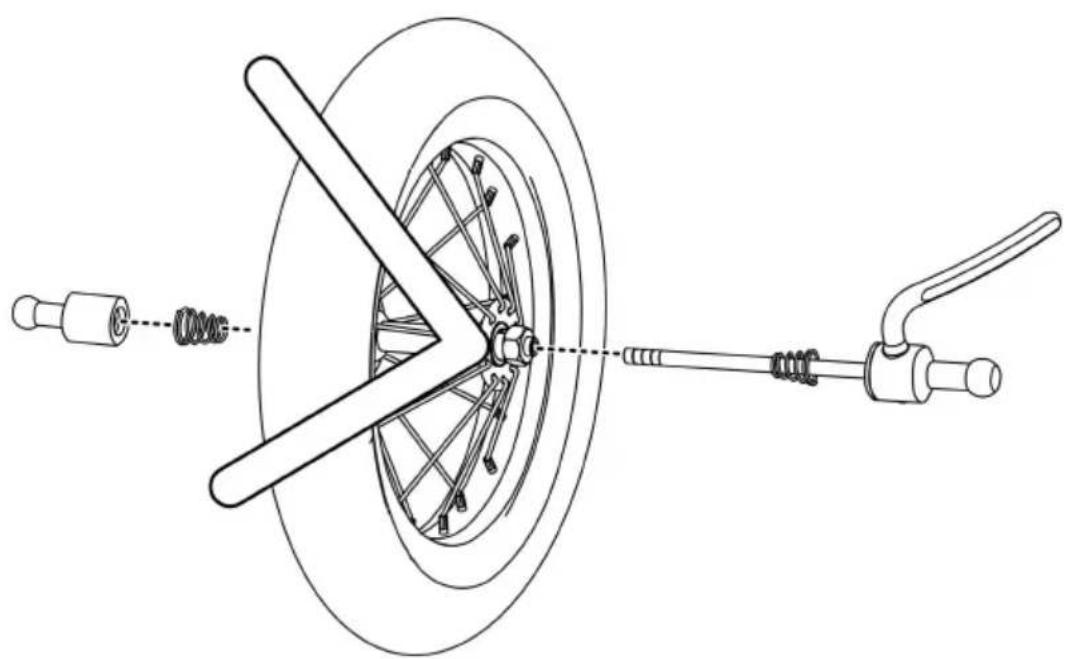

Vervang de as van uw fiets door de meegeleverde as. Verge dop en de veer van de as te verwijderen voordat u deze pla 5).

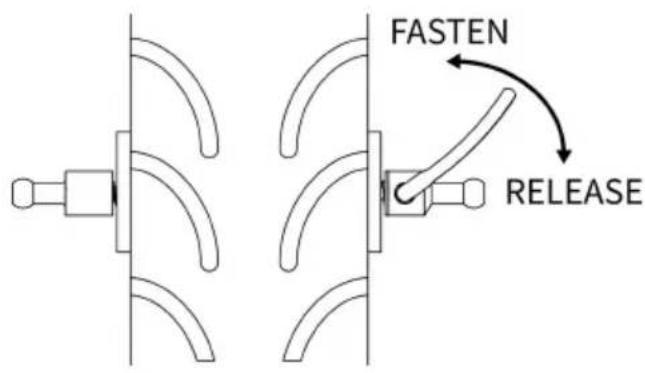

Nadat u de dop en de veer hebt teruggeplaatst, draait u aan snelontgrendelingshendel om de as te vergrendelen (Figuur 6).

FASTEN RELEASE

Figuur 6

34. A Bevestiging van de aanhanger aan de fiets

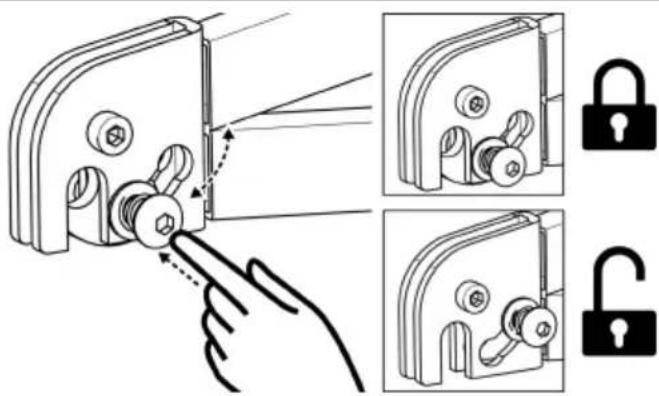

Druk de knop op de voorvork in en beweeg deze om de haak maken ( Figuur 7 ). Steek de as in de opening op de voorvor haak ( Figuur 8 ). Om de aanhanger af te koppelen herhaalt u stappen in omgekeerde volgorde.

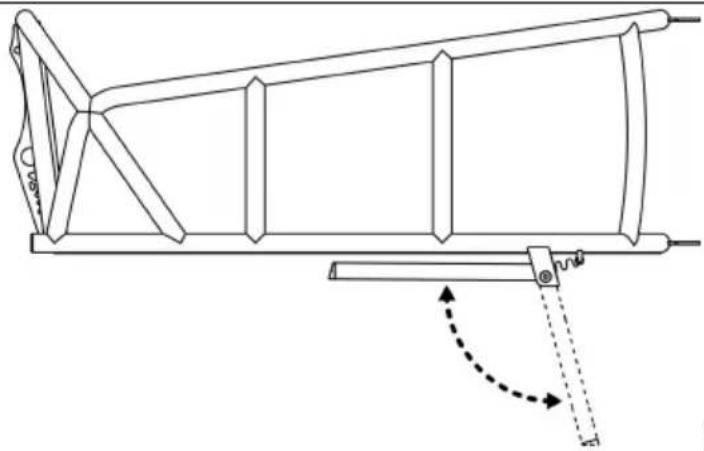

35. Het steunbeen openen wanneer het niet beweegt

U kunt de steunpoot uittrekken als de aanhanger stilstaat.

Controleer vóór elk gebruik:

• De wielen zijn goed vastgezet aan de aanhanger.
• De banden worden opgepompt tot de aanbevolen spanning op de zijwand van de band.
• De trekhaak is goed vastgemaakt aan de aanhanger.
• Het koppelstuk is goed vastgemaakt aan de fiets.
• Koppeling en veiligheidspinnen zijn beveiligd.
• De belasting bedraagt niet meer dan 32 kg (70 lbs) .
• Het gewicht van de trekhaak bij de koppeling is groter dan 2 kg, niet groter dan 9 kg met een volledig beladen aanhanger.
• Zorg ervoor dat de fiets in goede staat verkeert, vooral de remmer de banden (raadpleeg de instructies van de fietsfabrikant).
• De ruiter draagt een helm.
• De lading is goed vastgezet.

MAINTENANCE

Opslag: Voor een langere levensduur van het product kunt u de trail binnenshuis opslaan. De aanhangwagen mag niet worden opgeslagen t temperaturen lager dan -23 °C of hoger dan 65 °C.

Onderhoud van de stof: was de stoffen onderdelen met de hand m warm water en milde zeep. Gebruik GEEN bleekmiddel of oplosmiddel Droogvegen en buiten direct zonlicht bewaren in een droge, goed geventileerde ruimte. Maak de ramen schoon met een vochtige, zachte doek.

Rekening:

• Inspecteer de trekhaak, de trekhaak, de framebuis, de flexibele connector en het bevestigingsmateriaal op schade.
• Flex-connectoren moeten elke 3-5 jaar worden onderhouden voor een veilige werking. Controleer of de bouten goed vastzitten .
• Inspecteer banden en wielen op slijtage en scheuren - Inspecteer of wielen op juistheid en scheuren.

- Inspecteer stoffen onderdelen op scheuren, schaafwonden en ontbrekende of beschadigde hardware.
