Marca	Vevor
Modello	CT906
Tipo di prodotto	Rimorchio portacarico per bicicletta
Carico massimo	32 kg (70 lb)
Dimensioni del vano	69 x 43 x 28 cm (27,2 x 16,9 x 11 pollici)
Materiale del telaio	Acciaio
Tipo di ruote	Acciaio, 20 x 4 pollici
Pressione dei pneumatici consigliata	Fare riferimento al fianco del pneumatico
Peso sul gancio di traino (rimorchio carico)	Tra 30 N e 80 N (≈6,6 a 17,6 lb)
Età minima del ciclista	16 anni
Velocità consigliata	16 km/h (10 MPH) su strada liscia, 8 km/h (5 MPH) in curva
Utilizzo	Trasporto di carico, non adatto per corsa o pattinaggio
Numero di ruote	1 ruota (monoruota)
Sistema di aggancio	Forcella anteriore con asse e maniglia a sgancio rapido
Accessori inclusi	Telaio principale, forcella anteriore, ruota, forcella posteriore, asse, perno, chiavi esagonali 5/6/10 mm, adesivi riflettenti (x8), manuale
Manutenzione del tessuto	Lavaggio a mano con acqua tiepida e sapone neutro, niente candeggina né solventi
Conservazione	Al chiuso, temperatura tra -10°F (-23°C) e 150°F (65°C)
Controllo prima di ogni utilizzo	Fissaggio delle ruote, pressione dei pneumatici, aggancio, carico, freni della bicicletta, casco
Manutenzione dei connettori flessibili	Ogni 3-5 anni
Garanzia	Garanzia elettronica, supporto su www.vevor.com/support

Domande frequenti - CT906 Vevor

Come agganciare il rimorchio alla mia bicicletta?

Premere e spostare il pulsante della forcella anteriore per rilasciare l'asse. Posizionare l'asse nello spazio della forcella anteriore e il gancio. Per staccare, ripetere i passaggi in ordine inverso. Assicurarsi che l'aggancio e i perni di sicurezza siano ben bloccati.

Qual è il carico massimo del rimorchio?

Il carico massimo è di 32 kg (70 lb). Non superare mai questo limite per evitare il rischio di ribaltamento o danni.

Quale pressione dei pneumatici devo usare?

La pressione consigliata è indicata sul fianco del pneumatico. Non gonfiare eccessivamente i pneumatici, poiché ciò potrebbe causare uno scoppio e lesioni.

Come assemblare il rimorchio?

Seguire i passaggi del manuale: fissare la forcella anteriore al telaio principale con il perno, installare la ruota con le viti e le rondelle, quindi montare l'asse. Utilizzare le chiavi esagonali fornite (5, 6 e 10 mm) per stringere le viti.

Come manutenere il rimorchio?

Lavare le parti in tessuto a mano con acqua tiepida e sapone neutro. Non utilizzare candeggina né solventi. Conservare il rimorchio al chiuso, al riparo da temperature estreme (tra -23°C e 65°C). Ispezionare regolarmente telaio, ruote e connettori.

Posso usare il rimorchio di notte?

Sì, ma è necessario rispettare i requisiti legali locali in materia di illuminazione. Non andare mai in bicicletta di notte senza un'illuminazione adeguata.

Qual è la velocità massima consigliata?

Su strade lisce e diritte, non superare 16 km/h (10 MPH). In curva o su strade sconnesse, ridurre a 8 km/h (5 MPH).

Come misurare il peso sul gancio di traino?

Caricare il rimorchio e posizionarlo accanto a una bilancia pesapersone. Salire sulla bilancia, quindi sollevare l'estremità della forcella anteriore a circa 25 cm da terra. Il peso indicato meno il proprio peso deve essere compreso tra 6,6 e 17,6 lb.

Cosa fare se un pneumatico è forato?

Sostituire il pneumatico o la camera d'aria con pezzi raccomandati dal produttore. Utilizzare solo ricambi forniti o approvati da Vevor.

Dove trovare ricambi o supporto?

Visitare www.vevor.com/support per assistenza tecnica e certificato di garanzia elettronica. Utilizzare solo pezzi raccomandati dal produttore.

MANUALE UTENTE CT906 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

RIMORCHIO PER BICICLETTE

MODELLO: CT906

Importante: conservare queste istruzioni per riferimento futuro

Il mancato rispetto delle istruzioni e delle avvertenze contenute nel presente manuale potrebbe provocare lesioni gravi o mortali al pilota.

• Assicurarsi che tutti i dispositivi di bloccaggio siano inseriti prima dell'uso.
• Carico massimo: 32 kg (70 lbs.) come rimorchio.
• Questo prodotto non è adatto per correre o pattinare.
• Qualsiasi carico attaccato alla maniglia e/o sul retro dello schienale sui lati del veicolo influenzerà la stabilità del veicolo.
• Non devono essere utilizzati accessori non approvati dal produttore.
• Utilizzare solo parti di ricambio fornite o consigliate dal produttore.
• NON utilizzarlo con un carico totale che superi i limiti di peso. Se superato il carico consigliato, l'unità potrebbe diventare instabile.
• NON apportare modifiche al prodotto.
• NON gonfiare eccessivamente i pneumatici. Il mancato rispetto della pressione nominale sul fianco del pneumatico può provocare l'esplosione del pneumatico e possibili lesioni.
• Si consiglia di far eseguire un controllo di sicurezza della bicicletta trainante da un meccanico di biciclette qualificato prima di agganciare il rimorchio.
• Prima di ogni utilizzo, assicurarsi che il rimorchio non interferisca con la frenata, la pedalata o lo sterzo della bicicletta.
• Rispettare sempre le normative locali quando si utilizza il rimorchio su strade pubbliche.
• Non andare mai in bicicletta di notte senza un'illuminazione adeguata.
• Rispettare tutti i requisiti legali locali per l'illuminazione.
• Se devi fermarti per qualsiasi motivo, ad esempio per apportare modifiche o riparare una gomma a terra, assicurati di allontanarti completamente dalla strada.
• Quando usi il tuo rimorchio, stai trainando un peso extra e un veicolo più grande. È necessario concedere più tempo per frenare, rallentare, fermarsi e partire, e lasciare più spazio per svolte e passaggi.

Sperimenta con il rimorchio carico in un'area non congestionata finché non acquisisci familiarità con il modo in cui la tua bicicletta gestisce il traino di un rimorchio.

• Evitare sassi, cordoli, frenate brusche e sterzate improvvise. Evitare di superare gli ostacoli con una ruota poiché ciò potrebbe causare il ribaltamento del rimorchio.
• Viaggiare sempre con la copertura abbassata per fissare il carico.
• Il conducente della bicicletta deve avere almeno 16 anni.
• Limiti di velocità consigliati: - 16 km/h (10 MPH) su strade lisce e - 8 km/h (5 MPH) in curva o su strade sconnesse.
• Il peso del rimorchio deve essere distribuito correttamente per una movimentazione sicura. Il peso sul connettore dell'attacco deve essere compreso tra 30 N (≈6,6 lbs.) e 80 N (≈17,6 lbs.). Per misurarlo, posizionare il rimorchio accanto alla bilancia pesapersone. Salire sulla bilancia e prendere nota del proprio peso. Stando sulla bilancia, sollevare l'estremità della forcella anteriore di un piede (circa 25 cm) da terra; il peso indicato dovrebbe essere compreso tra 6,6 e 17,6 libbre in più del proprio peso. Se il peso è troppo basso, la ruota posteriore della bicicletta potrebbe perdere trazione. Se è troppo alto, l'attacco potrebbe essere sovraccaricato.

MODELLO E PARAMETRI

Modello	CT906
Massimo. Carico	70 libbre
Dimensioni del	27,2 * 16,9 * 11 pollici
Ruote	Acciaio, 20*4 pollici
Materiale	Acciaio

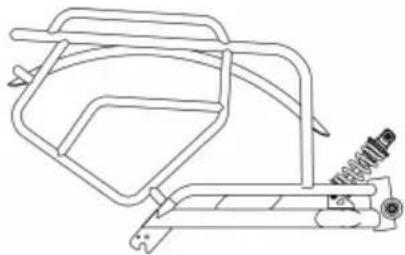

CONTENUTI

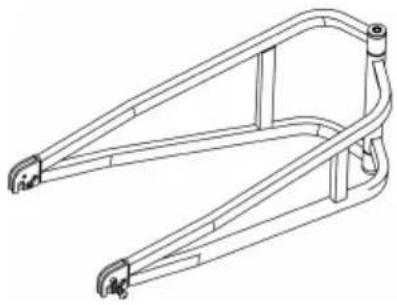

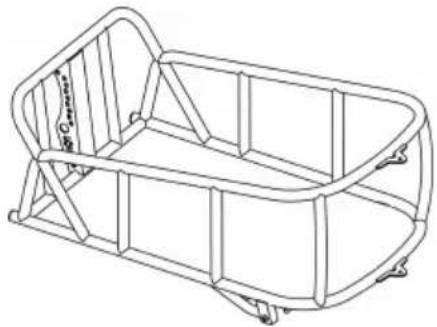

1 telaio principale	1 x folk anteriore
1 ruota _	1 x Pomello posteriore
1 asse
1 x spilla popolare anteriore
2 x 5 mm Chiave H ex +1 x 6 mm Chiave H ex +1 x 10

8 adesivi riflettenti + 1 manuale utente

NOTA: gli adesivi riflettenti possono essere attaccati nella posizione desiderata secondo necessità.

Come assemblare

16. Attaccare la ruota anteriore

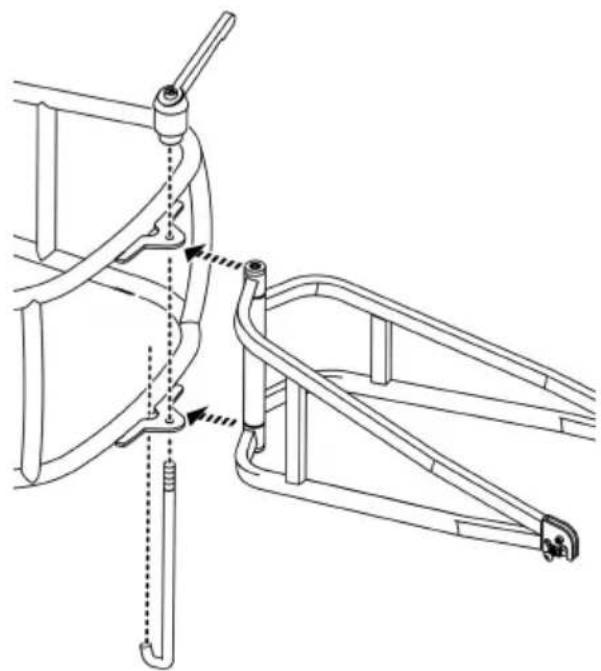

Estrarre il telaio principale e tutti gli altri componenti dal cartone. Posizionare la ruota anteriore tra i tubi del telaio principale e far passare il perno della ruota anteriore attraverso la ruota anteriore e il telaio principale (Figura 1).

Assicurarsi che il perno si agganci al foro sul telaio principale e alla linguetta anteriore ruotando la maniglia (Figura 2).

17. Attaccare la ruota

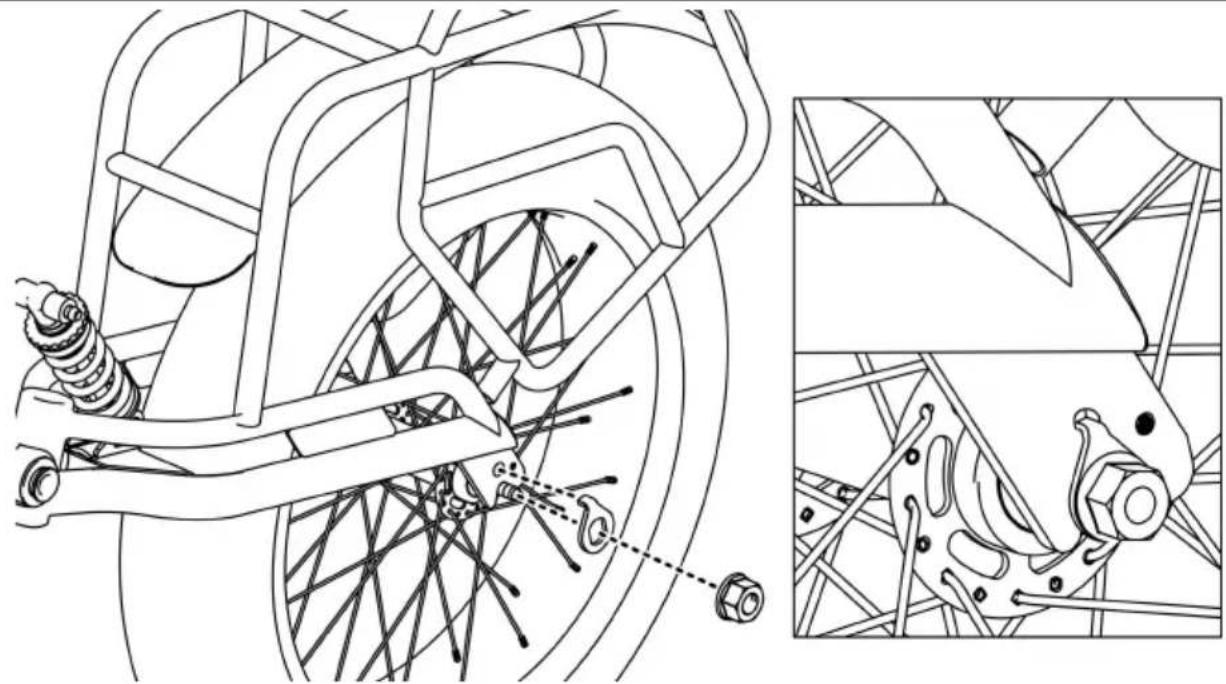

Togliere le viti e le rondelle con i ganci su entrambi i lati della ruota. Posizionare la ruota tra le scanalature della piastra posteriore. Agganciare le rondelle ai fori sulla parte posteriore. Rimettere le viti sull'asse e fissarle (Figura 3).

Installare il manicotto del tubo e unire insieme due parti della barra di traino.

Fissare due parti con viti da 34 mm nel pacchetto di accessori. Inserire la gamba di supporto nella staffa a forma di U. Fissare la gamba di supporto con la vite da 43 mm e il perno di sicurezza nel pacchetto degli accessori (Figura 7).

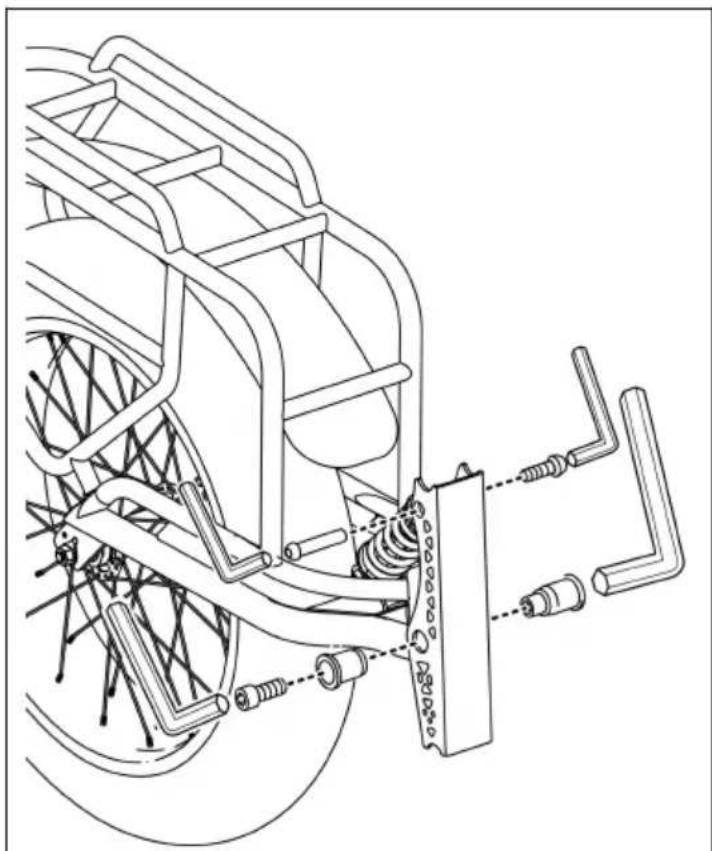

Togliere le viti di bloccaggio sul posteriore. Mettere la molla ammortizzante e il tubo nella scanalatura sul lato posteriore del telaio principale. Rimettere a posto le viti di bloccaggio e fissarle con chiavi esagonali da 6 mm e 10 mm (Figura 5).

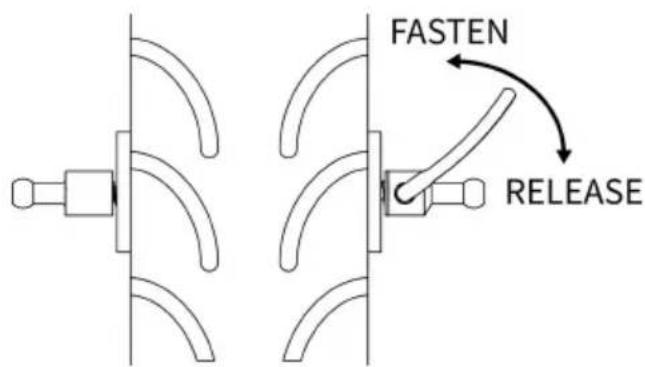

18. Installazione dell'asse

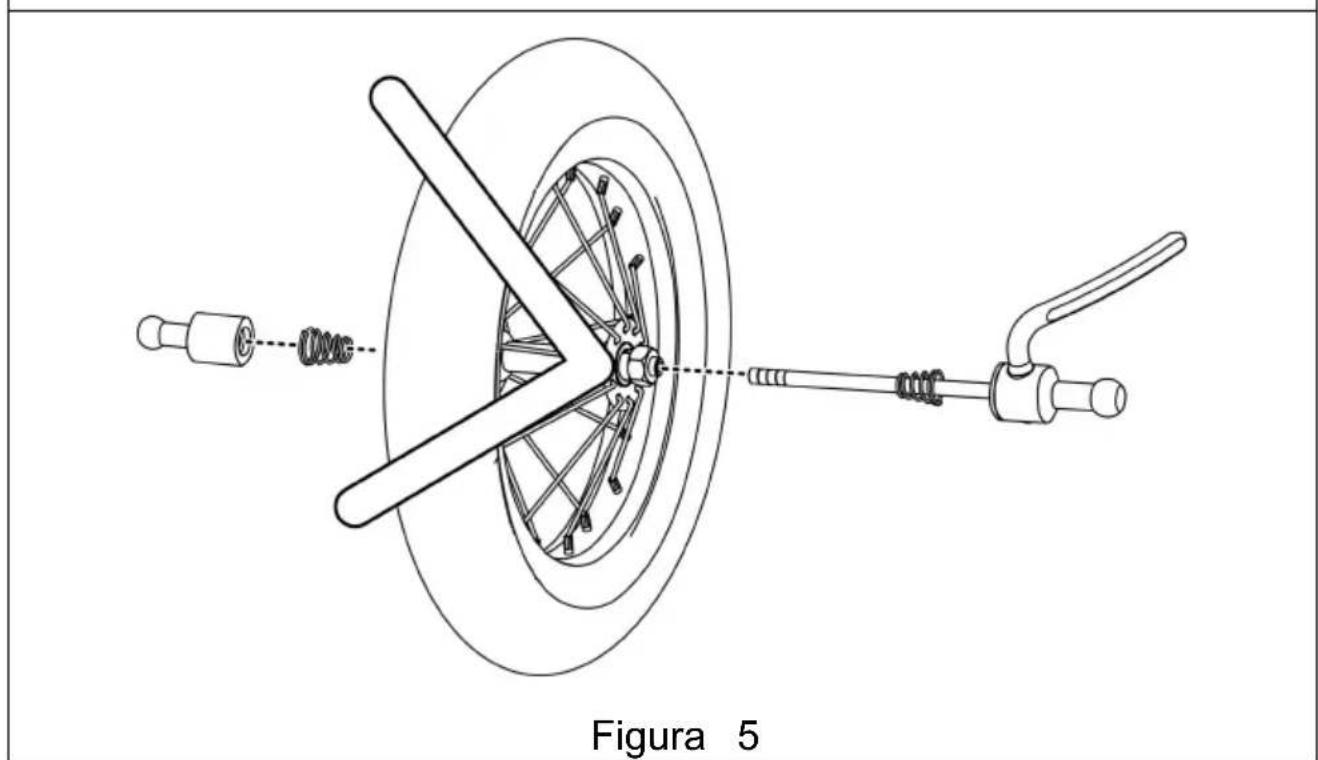

Sostituisci l'asse della tua bicicletta con l'asse fornito. Ricordarsi di togliere il cappuccio e la molla dell'asse prima di inserirli (Figura 5).

Dopo aver rimontato il cappuccio e la molla, ruotare la maniglia di sgancio rapido per bloccare l'asse (Figura 6).

Figura 6

19. Collegamento del rimorchio alla bicicletta

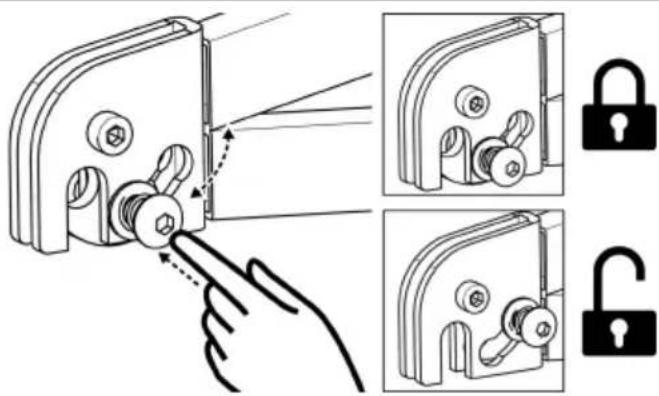

Premere verso il basso e spostare il pulsante sulla forcella anteriore per rilasciare il gancio (Figura 7). Posizionare l'asse nella fessura della forcella anteriore e chiudere il gancio (Figura 8). Per staccare il rimorchio, ripetere tutti i passaggi al contrario.

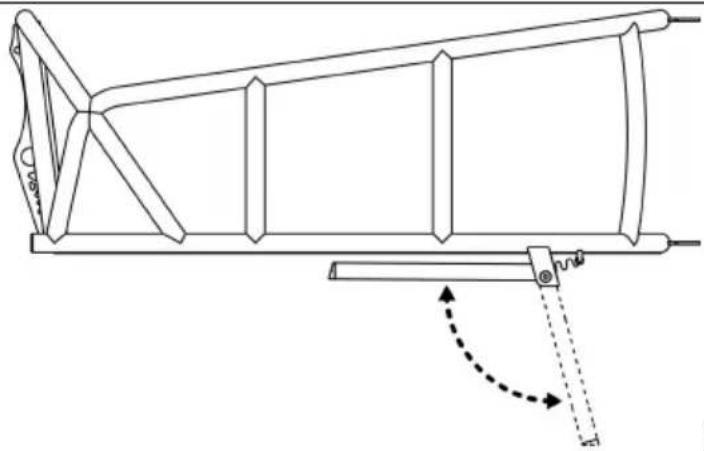

20. Apertura della gamba di supporto quando non ci si muove

È possibile estrarre la gamba di supporto quando il rimorchio è fermo.

Controllare prima di ogni utilizzo:

• Le ruote sono adeguatamente fissate al rimorchio.
• Gli pneumatici sono gonfiati alla pressione consigliata sulla parete laterale dello pneumatico.
• La barra di traino è fissata correttamente al rimorchio.
• L'attacco è adeguatamente fissato alla bicicletta.
• L'accoppiatore e i perni di sicurezza sono fissati.
• Il carico non supera i 32 kg (70 libbre).
• Il peso della barra di traino sull'attacco è superiore a 2 kg ma non supera i 9 kg con rimorchio a pieno carico.
• Assicurarsi che la bicicletta sia in buone condizioni di funzionamento, in particolare freni e pneumatici (fare riferimento alle istruzioni del produttore della bicicletta).
• Il pilota indossa un casco.
• Il carico è adeguatamente fissato.

MANUTENZIONE

Stoccaggio: per una maggiore durata del prodotto, conservare il rimorchio al chiuso. Il rimorchio non deve essere conservato a temperature inferiori a -23 °C (-10 °F) o superiori a 65 °C (150 °F).

Cura del tessuto: lavare a mano le parti in tessuto con acqua tiepida e sapone neutro. NON utilizzare candeggina o solventi. Asciugare e conservare al riparo dalla luce solare diretta in un'area asciutta e ben ventilata. Pulisci le finestre con un panno umido e morbido.

Controllo:

• Ispezionare la barra di traino, l'attacco, i tubi del telaio, il connettore flessibile e la bulloneria per eventuali danni.
• I connettori flessibili devono essere sottoposti a manutenzione ogni 3-5 anni per garantire un funzionamento sicuro: verificare che i bulloni siano serrati.
• Ispezionare pneumatici e ruote per usura e crepe - Ispezionare le

ruote per accuratezza e crepe.

- Ispezionare le parti in tessuto per individuare eventuali strappi, abrasioni e componenti mancanti o danneggiati.
