Marca	Vevor
Modelo	CT906
Tipo de producto	Remolque de carga para bicicleta
Carga máxima	32 kg (70 lb)
Dimensiones del compartimento	69 x 43 x 28 cm (27,2 x 16,9 x 11 pulgadas)
Material del marco	Acero
Tipo de ruedas	Acero, 20 x 4 pulgadas
Presión de neumáticos recomendada	Consultar el flanco del neumático
Peso sobre el enganche (remolque cargado)	Entre 30 N y 80 N (≈6,6 a 17,6 lb)
Edad mínima del ciclista	16 años
Velocidad recomendada	16 km/h (10 MPH) en carretera lisa, 8 km/h (5 MPH) en curvas
Uso	Transporte de carga, no apto para carreras o patinaje
Número de ruedas	1 rueda (monorrueda)
Sistema de enganche	Horquilla delantera con eje y manija de liberación rápida
Accesorios incluidos	Marco principal, horquilla delantera, rueda, horquilla trasera, eje, pasador, llaves hexagonales 5/6/10 mm, adhesivos reflectantes (x8), manual
Mantenimiento de la tela	Lavado a mano con agua tibia y jabón suave, no usar lejía ni disolvente
Almacenamiento	En interior, temperatura entre -10°F (-23°C) y 150°F (65°C)
Verificación antes de cada uso	Fijación de ruedas, presión de neumáticos, enganche, carga, frenos de bicicleta, casco
Mantenimiento de conectores flexibles	Cada 3 a 5 años
Garantía	Garantía electrónica, soporte en www.vevor.com/support

Preguntas frecuentes - CT906 Vevor

¿Cómo enganchar el remolque a mi bicicleta?

Presione y mueva el botón de la horquilla delantera para liberar el eje. Coloque el eje en el espacio de la horquilla delantera y el gancho. Para desenganchar, repita los pasos en orden inverso. Asegúrese de que el acoplador y los pasadores de seguridad estén bien bloqueados.

¿Cuál es la carga máxima del remolque?

La carga máxima es de 32 kg (70 lb). No exceda nunca este límite para evitar el riesgo de vuelco o daños.

¿Qué presión de neumáticos debo usar?

La presión recomendada está indicada en el flanco del neumático. No infle demasiado los neumáticos, ya que podría provocar una explosión y lesiones.

¿Cómo ensamblar el remolque?

Siga los pasos del manual: fije la horquilla delantera al marco principal con el pasador, instale la rueda con los tornillos y arandelas, luego monte el eje. Use las llaves hexagonales incluidas (5, 6 y 10 mm) para apretar los tornillos.

¿Cómo mantener el remolque?

Lave las piezas de tela a mano con agua tibia y jabón suave. No use lejía ni disolvente. Guarde el remolque en el interior, protegido de temperaturas extremas (entre -23°C y 65°C). Inspeccione regularmente el marco, las ruedas y los conectores.

¿Puedo usar el remolque de noche?

Sí, pero debe cumplir con los requisitos legales locales de iluminación. Nunca ande en bicicleta de noche sin una iluminación adecuada.

¿Cuál es la velocidad máxima recomendada?

En carreteras lisas y rectas, no supere 16 km/h (10 MPH). En curvas o carreteras irregulares, reduzca a 8 km/h (5 MPH).

¿Cómo medir el peso sobre el enganche?

Cargue el remolque y colóquelo junto a una báscula. Súbase a la báscula, luego levante el extremo de la horquilla delantera a unos 25 cm del suelo. El peso indicado menos su peso debe estar entre 6,6 y 17,6 lb.

¿Qué hacer si un neumático está pinchado?

Reemplace el neumático o la cámara de aire con piezas recomendadas por el fabricante. Use únicamente piezas de repuesto suministradas o aprobadas por Vevor.

¿Dónde encontrar piezas de repuesto o soporte?

Visite www.vevor.com/support para asistencia técnica y el certificado de garantía electrónica. Use solo piezas recomendadas por el fabricante.

MANUAL DE USUARIO CT906 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

REMOLQUE DE CARGA PARA BICICLETAS

MODELO: CT90 6

Importante: guarde estas instrucciones para consultarlas en el futuro.

El incumplimiento de las instrucciones y advertencias de este manual podría provocar lesiones graves o la muerte del ciclista.

• Asegúrese de que todos los dispositivos de bloqueo estén activados antes de su uso.
• Carga máxima: 32 kg (70 lbs.) como remolque.
• Este producto no es apto para correr o patinar.
• Cualquier carga fijada al mango y/o en la parte trasera del respaldo y/o en los laterales del vehículo afectará a la estabilidad del vehículo.
• No se utilizarán accesorios que no estén aprobados por el fabricante.
• Utilice únicamente piezas de repuesto suministradas o recomendadas por el fabricante.
• NO lo utilice con una carga total que exceda los límites de peso. Si excede la carga recomendada, la unidad puede volverse inestable.
• NO realice modificaciones al producto.
• NO infle demasiado los neumáticos. El incumplimiento de la presión nominal en los flancos del neumático puede provocar una explosión del neumático y posibles lesiones.
• Se recomienda que un mecánico de bicicletas calificado realice una verificación de seguridad de la bicicleta remolcadora antes de acoplar el remolque.
• Antes de cada paseo, asegúrese de que el remolque no interfiera el frenado, el pedaleo o la dirección de la bicicleta.
• Cumpla siempre con las normas locales cuando utilice el remolque en vías públicas.
• Nunca andes en bicicleta de noche sin la iluminación adecuada.
• Obedezca todos los requisitos legales locales para la iluminación.
• Si necesita detenerse por cualquier motivo, como hacer ajustes o solucionar un pinchazo, asegúrese de salirse de la carretera por completo.
• Cuando usa su remolque, está remolcando peso adicional y un vehículo más grande. Debe dejar más tiempo para frenar, reducir

velocidad, detenerse y arrancar, y dejar más espacio para giros y pasillos. Experimente con el remolque cargado en un área no congestionada hasta que se familiarice con cómo se maneja su bicicleta al arrastrar un remolque.

• Evite rocas, bordillos, frenadas bruscas y virajes repentinos. Evite pasar obstáculos con una rueda, ya que esto puede provocar que el remolque se vuelque.
• Conduzca siempre con la cubierta bajada para asegurar la carga.
• El ciclista de la bicicleta debe tener al menos 16 años.
• Límites de velocidad recomendados: - 16 km/h (10 MPH) en caminos lisos y rectos - 8 km/h (5 MPH) al girar o en caminos irregulares
• El peso del remolque debe distribuirse adecuadamente para un manejo seguro. El peso sobre el conector del enganche debe estar entre 30 N (≈6,6 lbs.) y 80 N (≈17,6 lbs.). Para medir esto, cargue el remolque y colóquelo junto a la báscula de baño. Súbase a la báscula y tome nota de su peso. De pie sobre la báscula, levante el extremo de la horquilla delantera a un pie (aproximadamente 25 cm) del suelo. El peso que se muestra debe ser de 6,6 a 17,6 libras más que su peso. Si el peso es demasiado bajo, la rueda trasera de la bicicleta podría perder tracción. Si es demasiado alto, el enganche puede estar sobrecargado.

MODELO Y PARÁMETROS

Modelo	CT906
Máx. Carga	70 libras
Tamaño del	27,2*16,9*11 pulgadas
Ruedas	Acero, 20*4 pulgadas
Material	Acero

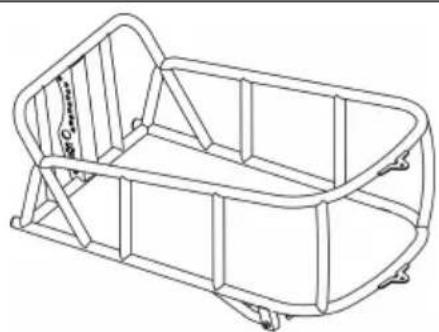

CONTENIDO

8 x pegatina reflectante + 1 x manual del usuario

NOTA: Las pegatinas reflectantes se pueden colocar en el lugar deseado según sea necesario.

Cómo ensamblar

21. Acoplamiento a la parte delantera

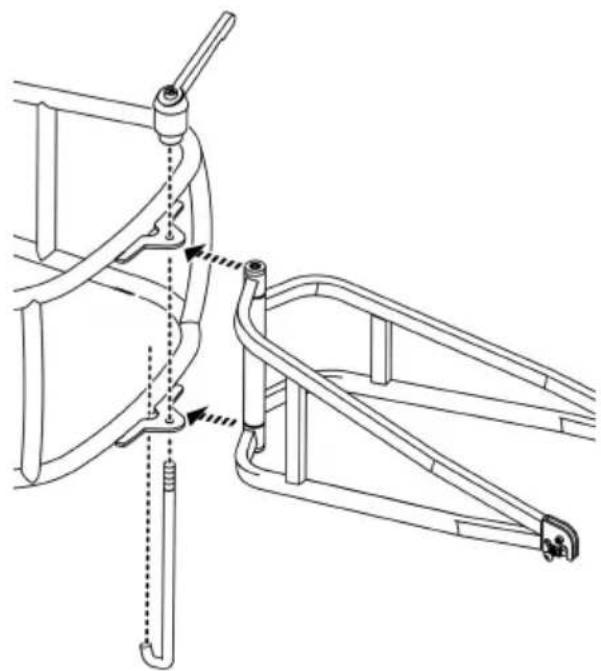

Saque el marco principal y todos los demás componentes. Coloque el soporte delantero entre los tubos del bastidor principal. Pase el pasador del soporte delantero a través del soporte del bastidor principal (Figura 1).

Asegúrese de que el pasador se enganche en el orificio del bastidor principal. Fije la parte delantera girando la manija (Figura 2).

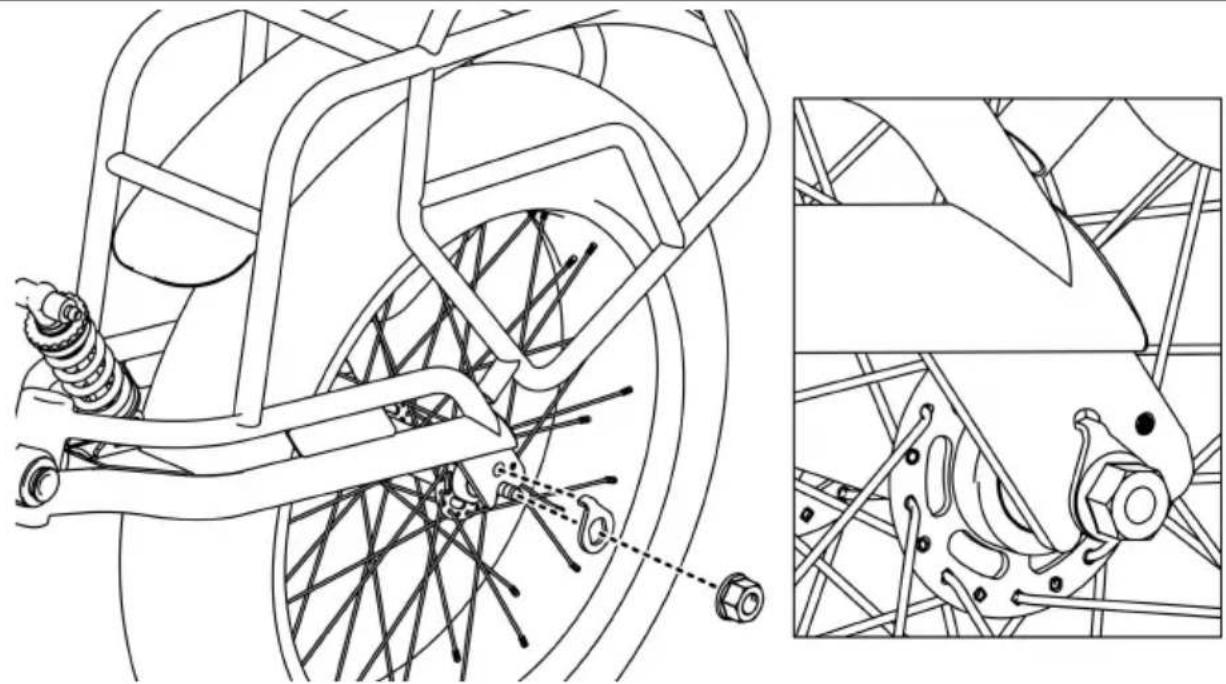

Retire los tornillos y arandelas con ganchos a ambos lados. Coloque la rueda entre las ranuras de la parte trasera. Enganche las arandelas en los orificios de la parte trasera. Vuelva a colocar en el eje y apriételos (Figura 3).

Instale el manguito del tubo y combine dos partes de la barra de remolque.

Fije dos piezas con tornillos de 34 mm del paquete de accesorios (Figura 6).

Inserte la pata de soporte en el soporte en forma de U. Fije el soporte con un tornillo de 43 mm y un pasador de seguridad del paquete de accesorios (Figura 7).

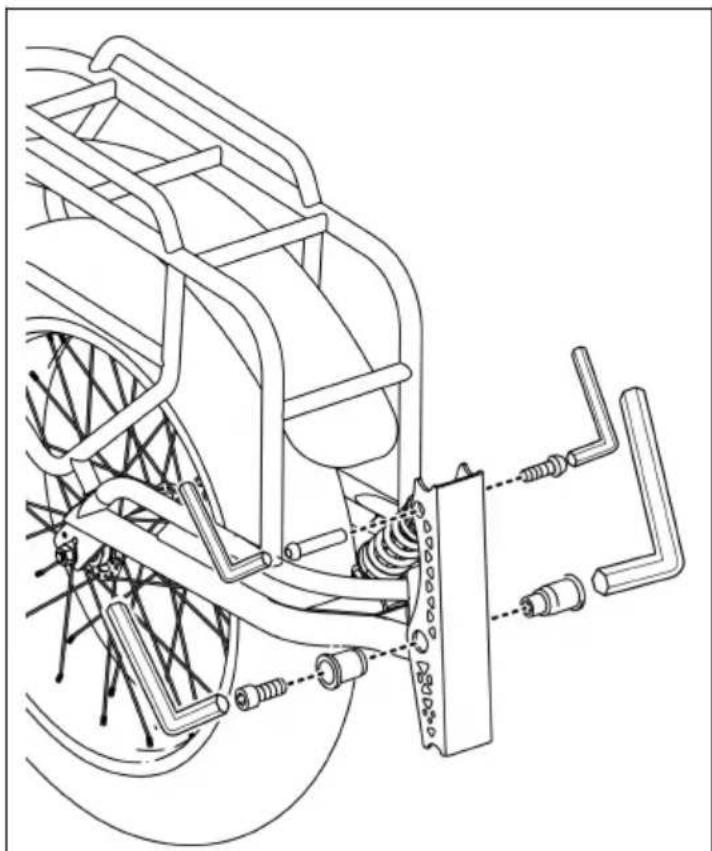

Quite los tornillos de bloqueo tope de la parte trasera. Coloque el resorte amortiguador y el tubo en la ranura en la parte posterior del marco principal. Vuelva a colocar los tornillos de bloqueo tope y asegúrelos con llaves hexagonales de 5 mm, 6 mm (Figura 4).

23. Instalación del eje

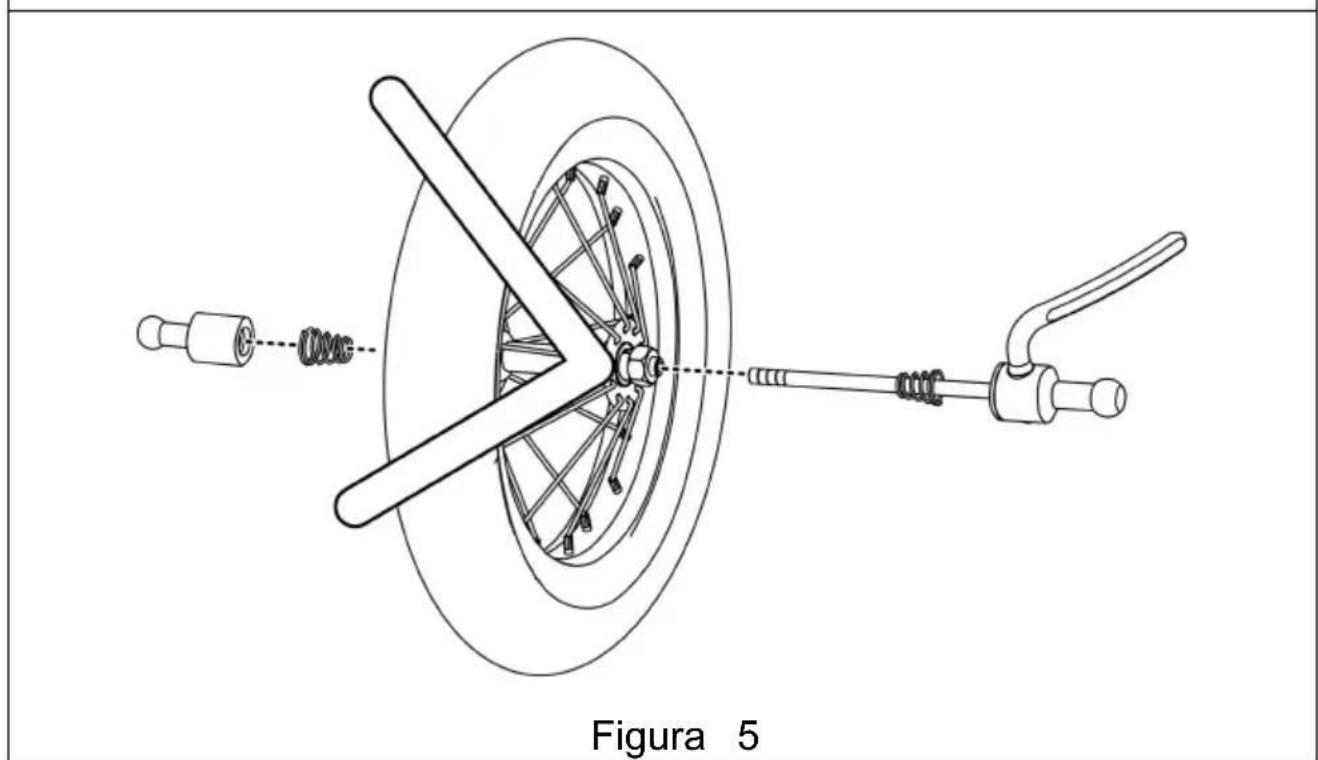

Reemplace el eje de su bicicleta con el eje provisto. Recuerde la tapa y el resorte del eje antes de insertarlo (Figura 5).

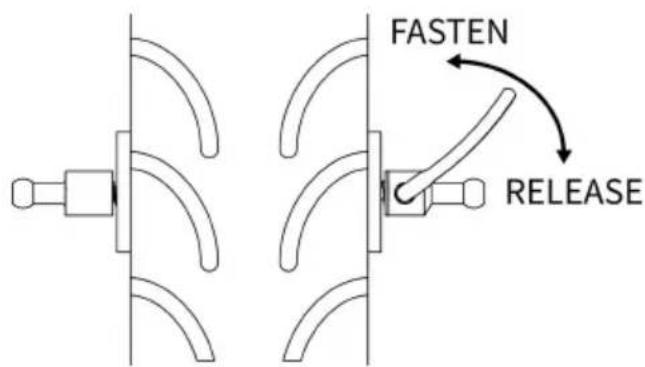

Después de volver a colocar la tapa y el resorte, gire la manija de liberación rápida para bloquear el eje (Figura 6).

Figura 6

24. Acoplar el remolque a la bicicleta

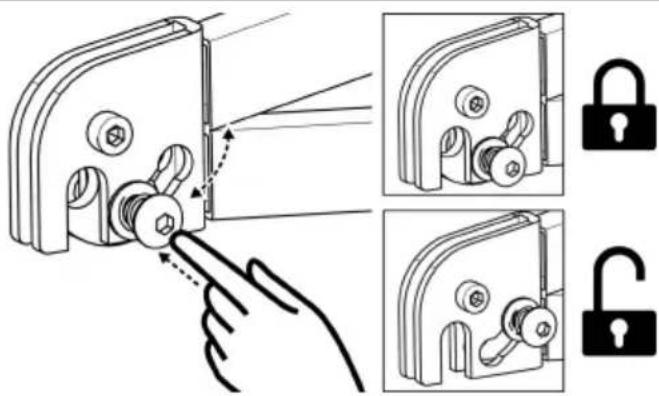

Presione hacia abajo y mueva el botón de la horquilla delantera para soltar el gancho (Figura 7). Coloque el eje en el espacio de la horquilla delantera y cierre el gancho (Figura 8). Para desmontar, repita todos los pasos a la inversa.

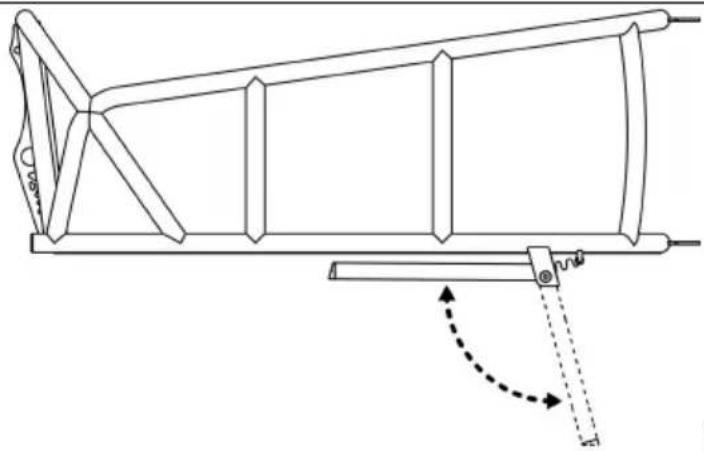

25. Para abrir la pata de apoyo cuando no se está moviendo

Puede sacar la pata de apoyo cuando el remolque no se está moviendo.

Comprobar antes de cada uso:

• Las ruedas están debidamente aseguradas al remolque.
• Los neumáticos se inflan a la presión recomendada en la pared del neumático.
• La barra de remolque está correctamente asegurada al remolque.
• El acoplador está correctamente asegurado a la bicicleta.
• El acoplador y los pasadores de seguridad están asegurados.
• La carga no supera los 32 kg (70 lb).
• El peso de la barra de remolque en el acoplador es superior a 2 kg pero no supera los 9 kg con el remolque completamente cargado.
• Asegúrese de que la bicicleta esté en buenas condiciones de funcionamiento, especialmente los frenos y neumáticos (consulte las instrucciones del fabricante de la bicicleta).
• El ciclista lleva casco.
• La carga está debidamente asegurada.

MANTENIMIENTO

Almacenamiento: Para prolongar la vida útil del producto, almacene el remolque en el interior. El remolque no debe almacenarse a temperaturas inferiores a -10 °F (-23 °C) o superiores a 150 °F (65 °C).

Cuidado de la tela: Lave las piezas de tela a mano con agua tibia y jabón suave. NO use lejía ni solventes. Seque y almacene fuera de la luz directa en un área seca y bien ventilada. Limpie las ventanas con un paño suave y húmedo.

Controlar:

• Inspeccione la barra de remolque, el enganche, el tubo del bastidor, el conector flexible y los herrajes en busca de daños.
• Los conectores flexibles deben recibir servicio cada 3 a 5 años para un funcionamiento seguro. Verifique que los pernos estén apretados.
• Inspeccione los neumáticos y las ruedas en busca de desgaste y grietas. Inspeccione las ruedas en busca de firmeza y grietas.

- Inspeccione las piezas de tela en busca de rasgaduras, abrasiones y herrajes faltantes o dañados.
