Tipo de producto	Remolque de carga para bicicleta
Marca	Vevor
Modelo	CT903L
Carga máxima	72,5 kg (160 lb)
Dimensiones del compartimento (L x An x Al)	71 x 51,6 x 30 cm (28 x 20,3 x 11,8 pulgadas)
Diámetro de las ruedas	16 pulgadas (40,6 cm)
Ancho de los neumáticos	1,75 pulgadas (4,4 cm)
Material del marco	Acero
Material de las ruedas	Acero
Tipo de enganche	Universal (eje de liberación rápida, eje con tuerca, eje pasante no compatible)
Sistema de seguridad	Pasadores de seguridad, cinturón de seguridad, bloqueo de barras transversales
Edad mínima del ciclista	16 años
Velocidad recomendada	Hasta 16 km/h (10 mph) en carretera lisa, 8 km/h (5 mph) en curvas
Peso de enganche recomendado	Entre 3 kg (6,6 lb) y 8 kg (17,6 lb)
Presión de los neumáticos	Conforme a la indicación en el flanco del neumático
Contenido de la caja	Marco principal, 2 ruedas, 2 ejes de rueda, enganche universal, barra de remolque, 2 protectores de ruedas, herramientas
Mantenimiento de la tela	Lavado a mano con agua tibia y jabón suave; no usar lejía
Almacenamiento	En interior, entre -23°C y 65°C
Asistencia técnica	www.vevor.com/support

Preguntas frecuentes - CT903L Vevor

¿Cuál es la carga máxima del remolque Vevor CT903L?

La carga máxima es de 72,5 kg (160 lb). No exceda este límite para evitar cualquier riesgo de inestabilidad.

¿Cómo fijar la barra de remolque al remolque?

Presione el botón de resorte, deslice la barra en el receptor hasta que el botón salga por el agujero A. Luego inserte el pasador de seguridad en el agujero B y verifique que esté bien asegurado.

¿Cómo enganchar el remolque a una bicicleta con eje de liberación rápida?

Retire el sistema de liberación rápida del lado izquierdo del eje trasero. Coloque el enganche entre el sistema y el marco, luego apriete. La tuerca de ajuste debe enganchar al menos cinco vueltas completas para garantizar la seguridad.

¿Puedo usar este remolque para transportar a un niño o un animal?

No, este remolque está diseñado únicamente para el transporte de mercancías. Nunca transporte niños o animales.

¿Cuál es la velocidad máxima recomendada con el remolque?

En carretera lisa y recta, no supere los 16 km/h (10 mph). En curvas o superficies irregulares, reduzca a 8 km/h (5 mph).

¿Cómo verificar el peso correcto en el enganche?

Coloque el remolque cargado en una báscula, luego levante la barra de remolque a unos 25 cm del suelo. El peso indicado debe estar entre 3 kg (6,6 lb) y 8 kg (17,6 lb) más que el peso del remolque solo.

¿Qué hacer si el eje de mi bicicleta es demasiado corto para el enganche?

El enganche universal no se puede usar si el eje es demasiado corto. Consulte a un mecánico de bicicletas profesional para encontrar una solución adecuada.

¿Cómo mantener las partes de tela del remolque?

Lave a mano con agua tibia y jabón suave. No use lejía ni disolventes. Seque a la sombra en un lugar seco y ventilado.

¿Con qué frecuencia se deben inspeccionar los conectores flexibles?

Los conectores flexibles deben inspeccionarse y mantenerse cada 3 a 5 años para garantizar un funcionamiento seguro.

¿Dónde encontrar piezas de repuesto para el remolque Vevor CT903L?

Use solo piezas proporcionadas o recomendadas por el fabricante. Contacte al soporte a través de www.vevor.com/support.

MANUAL DE USUARIO CT903L Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

REMOLQUE DE CARGA PARA BICICLETAS

MODELO: CT90 3L

Importante: guarde estas instrucciones para consultarlas en el futuro.

El incumplimiento de las instrucciones y advertencias de este manual podría provocar lesiones graves o la muerte del ciclista.

• NO utilice el remolque para transportar niños o mascotas. NO utilice el remolque como juguete.
• NO utilice el remolque sin conectarlo a una bicicleta.
• Asegúrese de que todos los dispositivos de bloqueo estén activados antes de su uso. ● Carga máxima: 72,5 kg (160 libras)
• Este producto no es apto para correr o patinar.
• Cualquier carga fijada al mango y/o en la parte trasera del respaldo y/o en los laterales del vehículo afectará a la estabilidad del vehículo.
• No se utilizarán accesorios que no estén aprobados por el fabricante.
• Utilice únicamente piezas de repuesto suministradas o recomendadas por el fabricante.
• NO lo utilice con una carga total que exceda los límites de peso. Si excede la carga recomendada, la unidad puede volverse inestable.
• NO realice modificaciones al producto.
• NO infle demasiado los neumáticos. El incumplimiento de la presión nominal en los flancos del neumático puede provocar una explosión del neumático y posibles lesiones.
• Se recomienda que un mecánico de bicicletas calificado realice una verificación de seguridad de la bicicleta remolcadora antes de acoplar el remolque.
• Antes de cada paseo, asegúrese de que el remolque no interfiera con el frenado, el pedaleo o la dirección de la bicicleta.
• Cumpla siempre con las normas locales cuando utilice el remolque en vías públicas.
• Nunca ande en bicicleta de noche sin la iluminación adecuada.
• Obedezca todos los requisitos legales locales para la iluminación.
• Si necesita detenerse por cualquier motivo, como hacer ajustes o solucionar un pinchazo, asegúrese de salirse de la carretera por completo.
• Cuando usa su remolque, está remolcando peso adicional y un

vehículo más grande. Debe dejar más tiempo para frenar, reducir velocidad, detenerse y arrancar, y dejar más espacio para giros y pasillos. Experimente con el remolque cargado en un área no congestionada hasta que se familiarice con cómo se maneja su bicicleta al arrastrar un remolque.

• Evite rocas, bordillos, frenadas bruscas y virajes repentinos. Evite pasar obstáculos con una rueda, ya que esto puede provocar que el remolque se vuelque.
• Conduzca siempre con la cubierta bajada para asegurar la carga.
• El ciclista de la bicicleta debe tener al menos 16 años.
• Límites de velocidad recomendados: - 16 km/h (10 mph) en carreteras rectas y lisas - 8 km/h (5 mph) al girar o en carreteras irregulares.
• El peso del remolque debe distribuirse adecuadamente para un manejo seguro. El peso sobre el conector del enganche debe estar entre 30 N (≈ 3 kg/6,6 lbs.) y 80 N (≈ 8 kg/17,6 lbs.). Para cargar su remolque y colocarlo junto a la báscula de baño, súbase a la báscula y tome nota de su peso. De pie sobre la báscula, levante el extremo de la barra de remolque a un pie (aproximadamente 25 cm) del suelo. El peso que se muestra debe ser de 6,6 a 17,6 libras menos que su propio peso. Si el peso es demasiado bajo, la rueda trasera de la bicicleta podría perder tracción. Si es demasiado alto, el enganche puede estar sobrecargado.

Modelo	CT903L
Tipo	Remolcar
Máx. Carga	160 libras
Tamaño del	28*20,3*11,8 pulgadas
Ruedas	Acero, 16*1,75 pulgadas
Material	Acero

2 x protectores de ruedas

Herramientas

21. Abrir el marco principal

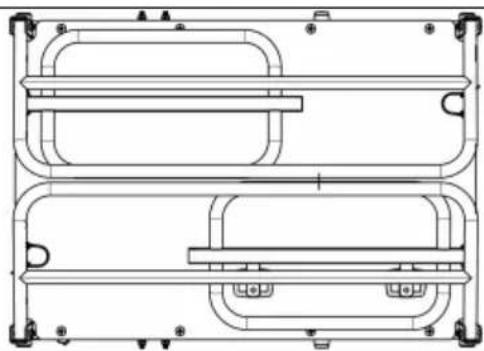

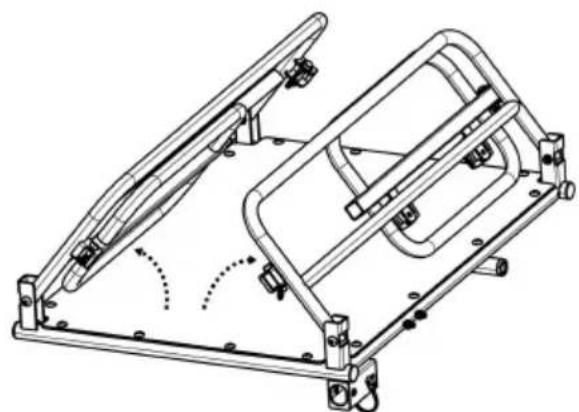

Saque el marco principal del remolque y todos los demás componentes de la caja. Eleve todos los marcos laterales a una posición vertical (Figura 1, Figura 2).

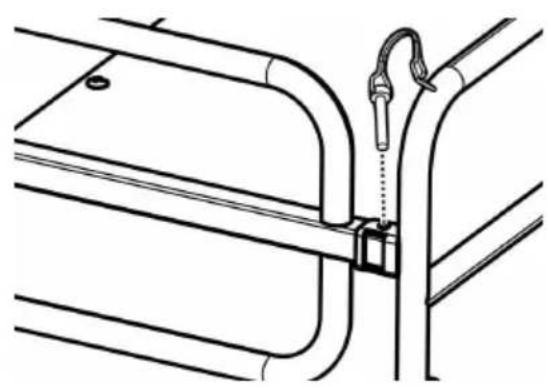

Bloquee las barras transversales delanteras y traseras usando el pasador de seguridad adjunto al marco (Figura 3). Asegúrese de que los pasadores de seguridad estén correctamente bloqueados en su lugar como se muestra (Figura 4).

22. Colocar las ruedas

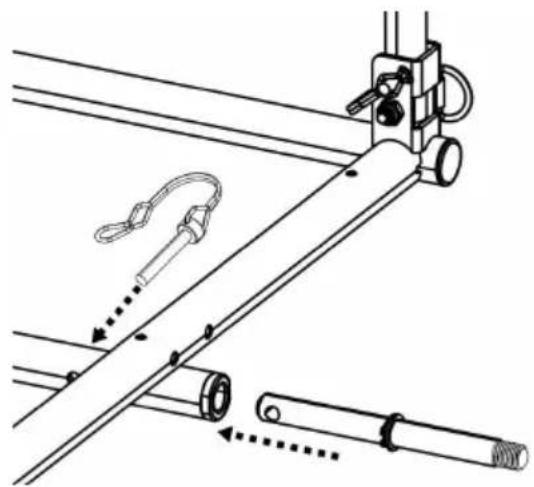

Inserte el eje de la rueda en el receptor del eje debajo del bastidor del remolque y bloquee el pasador de seguridad (Figura 5).

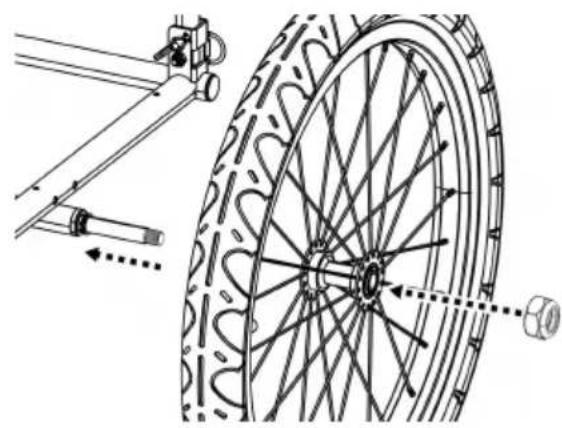

Coloque la rueda y la tuerca en el eje (Figura 6). Apriete el tornillo con una llave de 19 mm (Figura 7).

23. Instalación de los protectores de ruedas

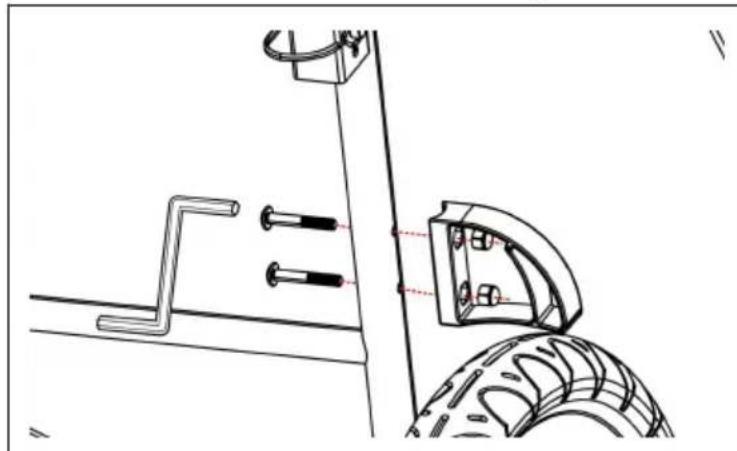

Inserte los pernos del protector de la rueda a través del tubo del bastidor. Haga coincidir los orificios de los protectores de ruedas con los pernos. Apriete firmemente con una llave hexagonal (Figura 8). Repita lo mismo con el protector de ruedas del otro lado del remolque.

24. Instalación de la barra de remolque

Figura 9

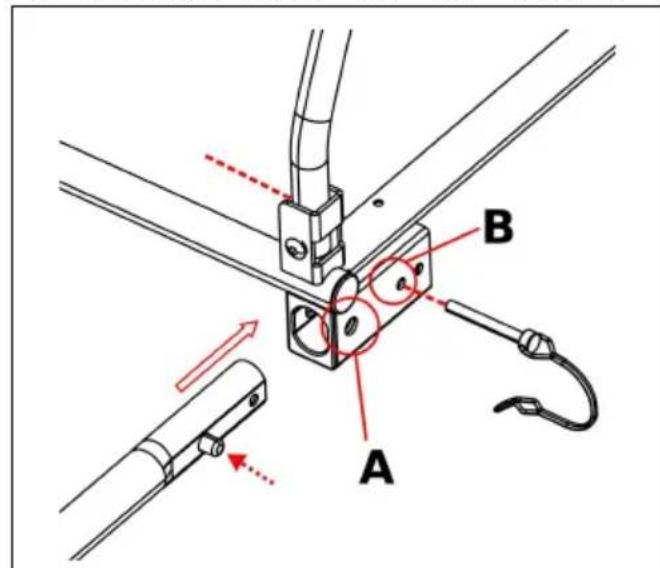

Al presionar el botón del resorte, deslice la barra de remolque dentro del receptor de la barra de remolque hasta que el botón del resorte salga del orificio A. Inserte el imperdible desde el orificio por el otro lado. Asegúrese de que el pasador de seguridad esté correctamente bloqueado en su lugar como se muestra (Figura 9).

25. Colocar remolque en bicicleta

1. Eje de liberación rápida: Retire el mecanismo de liberación del lado izquierdo del eje trasero de la bicicleta. Instale el enganche entre el cierre rápido y el marco. Apriete el cierre rápido según el manual del fabricante de la bicicleta. El enganche puede permanecer en la bicicleta cuando se retira el remolque (Figura 10).

La tuerca de ajuste de tensión debe enganchar las roscas durante al menos cinco vueltas completas para garantizar una fuerza de sujeción adecuada para sujetar la rueda trasera de forma segura. No apretar completamente la tuerca de ajuste de tensión puede provocar accidentes con lesiones graves o la muerte. Si el cierre rápido es demasiado corto, deberá sustituirse. Consulte a un mecánico de bicicletas profesional para obtener las piezas y la asistencia adecuadas.

1. Eje con tuerca: Desenrosque la tuerca con arandela del lado izquierdo del eje trasero de la bicicleta. Instale el enganche y vuelva a atornillar la tuerca con la arandela (Figura 11).

La tuerca del eje debe enganchar las roscas durante al menos cinco vueltas completas para garantizar una fuerza de sujeción adecuada para sujetar la rueda trasera de forma segura. No apretar la tuerca completamente puede provocar accidentes con lesiones graves o la muerte. ¡Si el eje es demasiado corto, no se puede utilizar el enganche universal! Consulte a un mecánico de bicicletas profesional para obtener las piezas y la asistencia adecuadas.

1. Eje pasante: El enganche universal no se adapta a bicicletas con eje pasante. Consulte al minorista para conocer una posible solución.

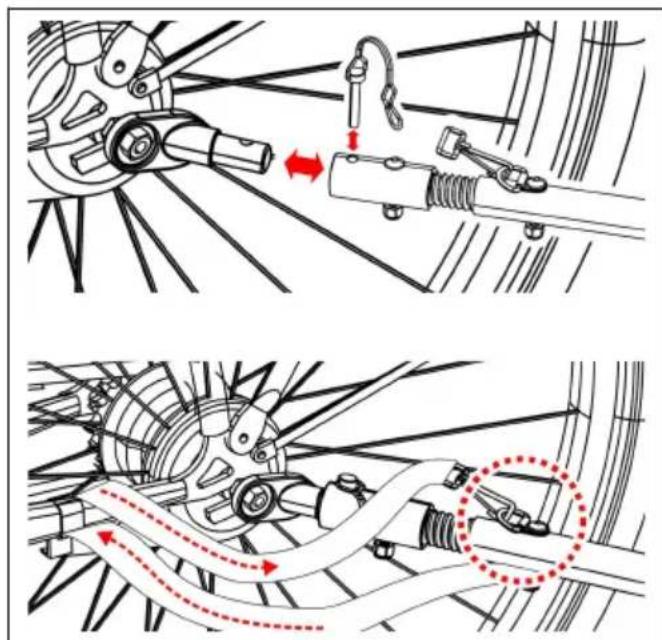

Conecte el acoplador en la barra de remolque y asegure el pasador de seguridad (Figura 12). Una vez que la barra o remolque esté colocada, enrolle el cinturón de seguridad alrededor del cuadro de la bicicleta y engánchelo al anillo D de la barra de remolque.

Antes de montar

Comprobar antes de cada uso:

• Las ruedas están debidamente aseguradas al remolque.
• Los neumáticos se inflan a la presión recomendada en la pared lateral del neumático.
• La barra de remolque está correctamente asegurada al remolque.
• El acoplador está correctamente asegurado a la bicicleta.
• El acoplador y los pasadores de seguridad están asegurados.
• La carga no supera los 72,5 kg (160 lb).
• El peso de la barra de remolque en el acoplador es superior a 2 kg pero no supera los 9 kg con el remolque completamente cargado.
• Asegúrese de que la bicicleta esté en buenas condiciones de funcionamiento, especialmente los frenos y neumáticos (consulte las instrucciones del fabricante de la bicicleta).
• El ciclista lleva casco.
• La carga está debidamente asegurada.
• La cubierta está instalada y cerrada.

MANTENIMIENTO

Almacenamiento: Para prolongar la vida útil del producto, almacene el remolque en el interior. El remolque no debe almacenarse a temperaturas inferiores a -10 °F (-23 °C) o superiores a 150 °F (65 °C).

Cuidado de la tela: Lave las piezas de tela a mano con agua tibia y jabón suave. NO use lejía ni solventes. Seque y almacene fuera de la luz directa en un área seca y bien ventilada. Limpie las ventanas con un paño suave y húmedo.

Controlar:

• Inspeccione la barra de remolque, el enganche, el tubo del bastidor, el conector flexible y los herrajes en busca de daños.
• Los conectores flexibles deben recibir servicio cada 3 a 5 años para un funcionamiento seguro. Verifique que los pernos estén apretados.
• Inspeccione los neumáticos y las ruedas en busca de desgaste y grietas. Inspeccione las ruedas en busca de firmeza y grietas.
• Inspeccione las piezas de tela en busca de rasgaduras, abrasiones y herrajes faltantes o dañados.

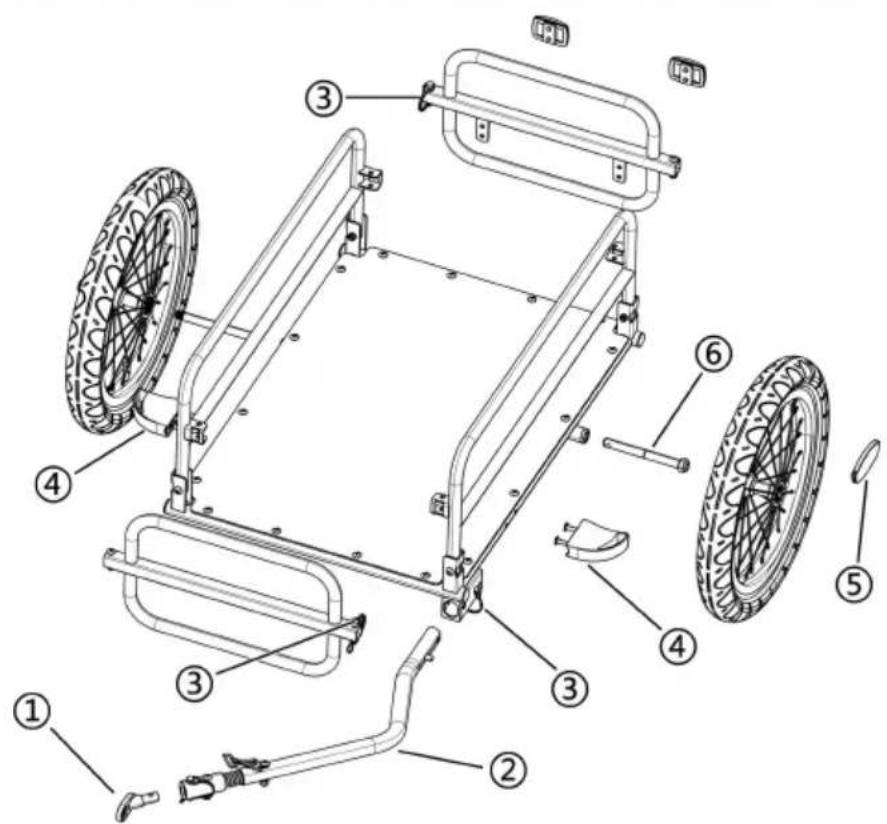

LISTA DE PIEZAS

① Acoplador ② barra de remolque ③ imperdible ④ protectores de ruedas ⑤ Reflector de rueda ⑥ Eje de la rueda

Fabricante: Shanghaimuxinmuyeyouxiangongsi

Dirección: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

REPRESENTANTE CE: SHUNSHUN GmbH.

Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Alemania

Tel: [phone] [e-mail]

REPRESENTANTE DEL REINO UNIDO: Pooledas Group Ltd.

Unidad 5 Albert Edward House, The Pavilions Preston, Reino Unido

Tel: [phone] [e-mail]

Importado a AUS: SIHAO PTY LTD.

Importado a EE. UU.: Sanven Technology Ltd.

Técnico Certificado de soporte y garantía electrónica www.vevor.com/support
