Tipo de producto	Remolque de bicicleta
Marca	Vevor
Modelo	CT902B
Carga máxima	45 kg (100 lb)
Dimensiones de la caja	76,5 x 55,6 x 20,1 cm (30,1 x 21,9 x 7,9 pulgadas)
Material del marco	Aleación de aluminio
Material de la lona	PVC
Tamaño de las ruedas	16 x 1,75 pulgadas (40,6 x 4,4 cm)
Material de las ruedas	Aleación de aluminio
Tipo de enganche	Eje de liberación rápida / Eje con tuerca / Eje pasante (incompatible)
Reflectores	Blanco delante, rojo detrás
Herramientas incluidas	Llaves de 1 mm, 19 mm, 4 mm, llave hexagonal
Limitaciones de velocidad	16 km/h en carretera recta, 8 km/h en curvas
Edad mínima del ciclista	16 años
Almacenamiento	Interior, temperatura entre -23°C y 65°C
Mantenimiento	Lavado a mano con jabón suave, no usar lejía
Seguridad	Verificar enganche, pasadores y peso en barra de remolque (30-80 N)
Garantía	Certificado de garantía electrónico en www.vevor.com/support

Preguntas frecuentes - CT902B Vevor

¿Cómo ensamblar el remolque Vevor CT902B?

El ensamblaje comienza con la apertura del marco principal y la inserción de los pasadores de seguridad. Fije las ruedas con el eje y la tuerca (llave de 19 mm). Instale los protectores de rueda con los pernos y la llave hexagonal. Monte la barra de remolque en el receptor hasta que el botón de resorte encaje. Finalmente, fije los reflectores y conecte el remolque a la bicicleta según su tipo de eje.

¿Cuál es el peso máximo que puede transportar el remolque?

La carga máxima permitida es de 45 kg (100 lb). Nunca supere este límite para garantizar la estabilidad y la seguridad.

¿Cómo conectar el remolque a mi bicicleta?

El enganche depende del tipo de eje: eje de liberación rápida: inserte el enganche entre el sistema y el marco; eje con tuerca: desenrosque la tuerca, coloque el enganche en el eje y vuelva a enroscar; eje pasante: no compatible, consulte a un distribuidor. La tuerca debe enroscarse al menos 5 vueltas completas.

¿Qué tipos de ejes son compatibles con el remolque?

El remolque es compatible con ejes de liberación rápida y con tuerca. No es compatible con ejes pasantes. Para estos, consulte a un mecánico profesional o al distribuidor.

¿Cómo instalar los reflectores?

Empuje el reflector sobre la pinza, inserte la goma antideslizante en el agujero, abra la pinza y móntela en el remolque. Los reflectores blancos van al frente, los rojos atrás.

¿Cuál es la velocidad máxima recomendada?

En carreteras lisas y rectas, no supere 16 km/h (10 MPH). En curvas o carreteras irregulares, limítese a 8 km/h (5 MPH) para evitar vuelcos.

¿Cómo mantener el remolque?

Lave las partes de tela a mano con agua tibia y jabón suave. No use lejía ni disolventes. Seque a la sombra. Inspeccione regularmente los neumáticos, las ruedas, los conectores flexibles y el hardware.

¿Dónde almacenar el remolque?

Almacene el remolque en interior, en un lugar seco y bien ventilado. Evite temperaturas inferiores a -23°C (-10°F) o superiores a 65°C (150°F).

¿El remolque es adecuado para correr o patinar?

No, este producto no es adecuado para correr o patinar. Está diseñado únicamente para ser remolcado por una bicicleta.

¿Cómo verificar la seguridad antes de cada salida?

Antes de cada uso, verifique: las ruedas estén bien fijadas, los neumáticos inflados a la presión recomendada, la barra de remolque correctamente conectada, el acoplador y los pasadores de seguridad asegurados, la carga no exceda 45 kg, y el peso en el enganche esté entre 30 N y 80 N (6,6-17,6 lb).

MANUAL DE USUARIO CT902B Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

REMOLQUE DE CARGA PARA BICICLETAS

MODELO: CT9 02B

Importante: guarde estas instrucciones para consultarlas en el futuro.

El incumplimiento de las instrucciones y advertencias de este manual podría provocar lesiones graves o la muerte del ciclista.

• Asegúrese de que todos los dispositivos de bloqueo estén activados antes de su uso.
• Carga máxima: 45 kg (100 lbs.) como remolque.
• Este producto no es apto para correr o patinar.
• Cualquier carga fijada al mango y/o en la parte trasera del respaldo y/o en los laterales del vehículo afectará a la estabilidad del vehículo.
• No se utilizarán accesorios que no estén aprobados por el fabricante.
• Utilice únicamente piezas de repuesto suministradas o recomendadas por el fabricante.
• NO lo utilice con una carga total que exceda los límites de peso. Si excede la carga recomendada, la unidad puede volverse inestable.
• NO realice modificaciones al producto.
• NO infle demasiado los neumáticos. El incumplimiento de la presión nominal en los flancos del neumático puede provocar una explosión del neumático y posibles lesiones.
• Se recomienda que un mecánico de bicicletas calificado realice una verificación de seguridad de la bicicleta remolcadora antes de acoplar el remolque.
• Antes de cada paseo, asegúrese de que el remolque no interfiera el frenado, el pedaleo o la dirección de la bicicleta.
• Cumpla siempre con las normas locales cuando utilice el remolque en vías públicas.
• Nunca andes en bicicleta de noche sin la iluminación adecuada.
• Obedezca todos los requisitos legales locales para la iluminación.
• Si necesita detenerse por cualquier motivo, como hacer ajustes o solucionar un pinchazo, asegúrese de salirse de la carretera por completo.
• Cuando usa su remolque, está remolcando peso adicional y un vehículo más grande. Debe dejar más tiempo para frenar, reducir

velocidad, detenerse y arrancar, y dejar más espacio para giros y pasillos. Experimente con el remolque cargado en un área no congestionada hasta que se familiarice con cómo se maneja su bicicleta al arrastrar un remolque.

• Evite rocas, bordillos, frenadas bruscas y virajes repentinos. Evite pasar obstáculos con una rueda, ya que esto puede provocar que el remolque se vuelque.
• Conduzca siempre con la cubierta bajada para asegurar la carga.
• El ciclista de la bicicleta debe tener al menos 16 años.
• Límites de velocidad recomendados: - 16 km/h (10 MPH) en caminos lisos y rectos - 8 km/h (5 MPH) al girar o en caminos irregulares
• El peso del remolque debe distribuirse adecuadamente para un manejo seguro. El peso sobre el conector del enganche debe estar entre 30 N (≈6,6 lbs.) y 80 N (≈17,6 lbs.). Para medir esto, cargue el remolque y colóquelo junto a la báscula de baño. Súbase a la báscula y tome nota de su peso. De pie sobre la báscula, levante el extremo de la barra de remolque a un pie (aproximadamente 25 cm) del suelo. El peso que se muestra debe ser de 6,6 a 17,6 libras más que su peso. Si el peso es demasiado bajo, la rueda trasera de la bicicleta podría perder tracción. Si es demasiado alto, el enganche puede estar sobrecargado.

Modelo	CT902B
Tipo	Remolcar
Máx. Carga	100 libras
Tamaño del	30,1*21,9*7,9 pulgadas
Ruedas	Aleación de aluminio, 16*1,75
Material	Aleación de aluminio, PVC

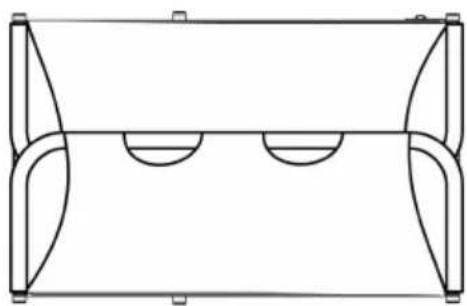

2 x protectores de ruedas

26. Colocar las ruedas

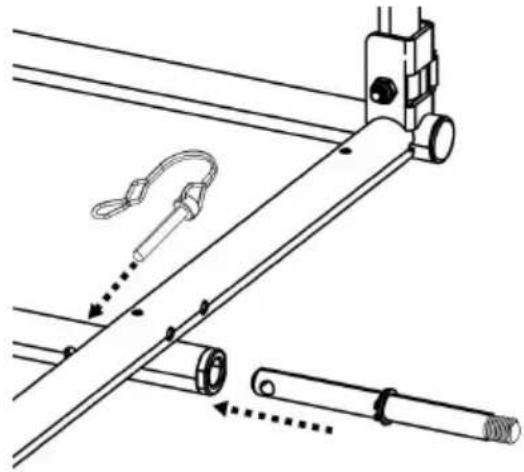

Figura 4	Inserte el eje de la rueda en receptor del eje debajo del bastidor del remolque y bloque el pasador de seguridad ( Fig 4 ).

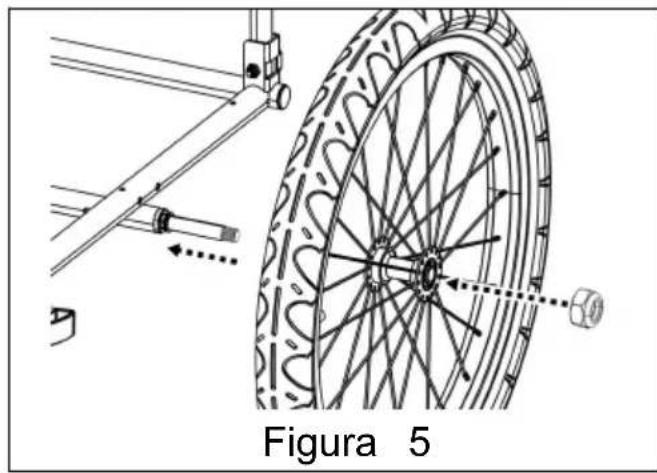

Coloque la rueda y la tuerca en el eje ( Figura 5 ). Apriete tornillo con una llave de 19 mm ( Figura 6 ).

27. Instalación de los protectores de ruedas

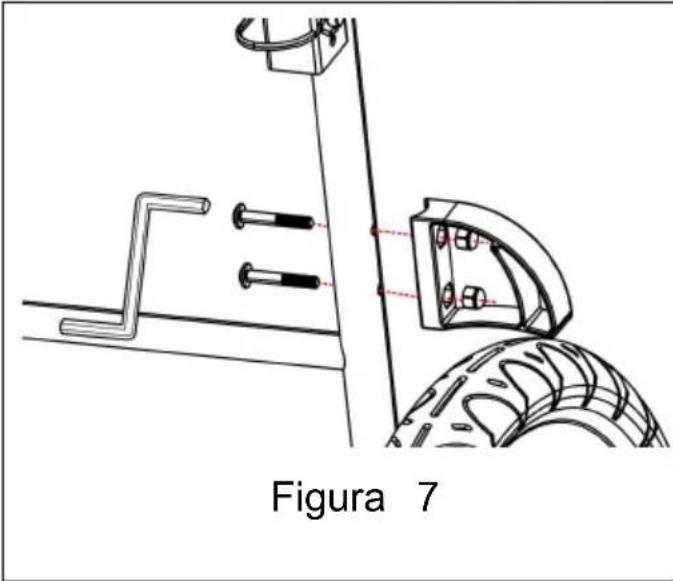

Inserte los pernos del protector de la rueda a través del tubo del bastidor. Haga coincidir los orificios de los protectores de ruedas con los pernos. Apriete firmemente con una llave hexagonal (Figura 7). Repita lo mismo con el protector de rueda del otro lado del remolque.

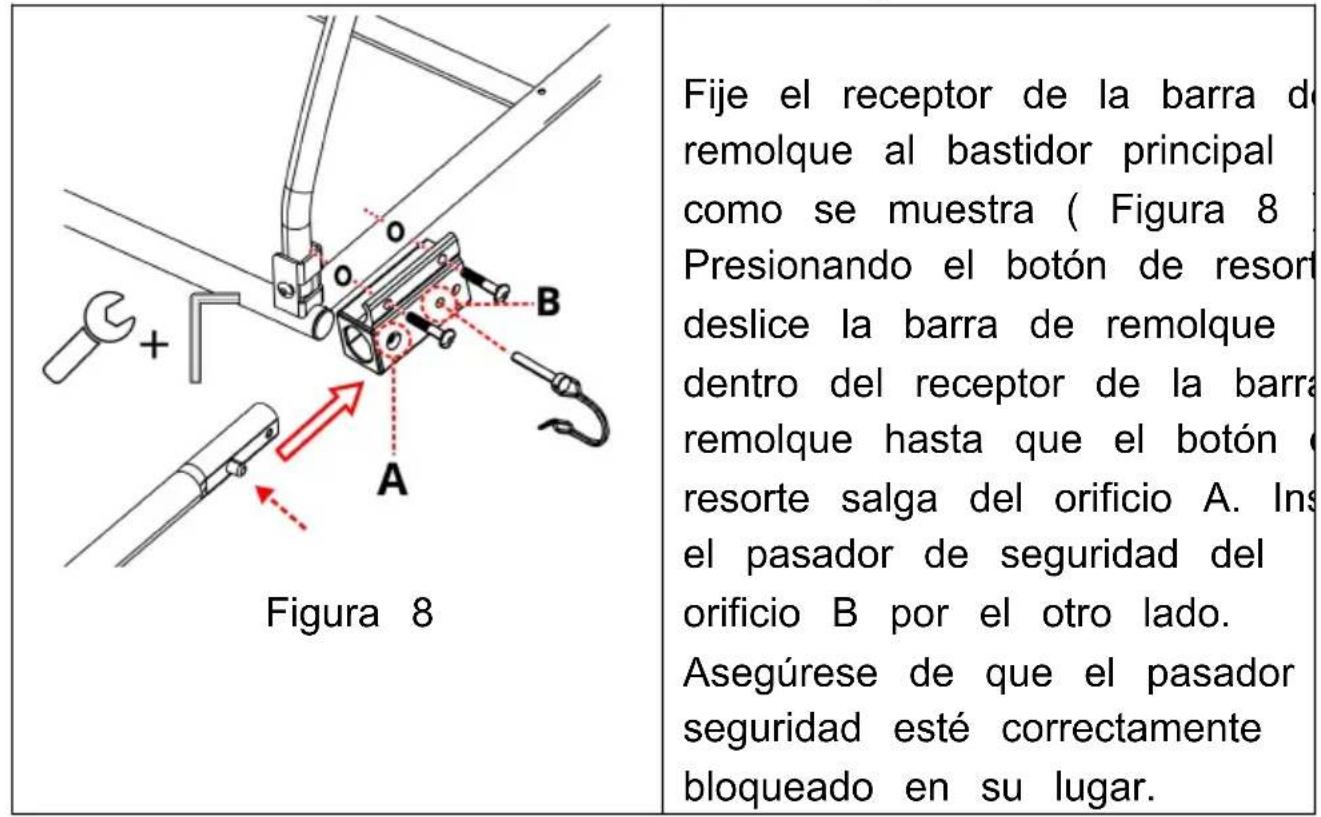

28. Instalación de la barra de remolque

29. Instalación de reflectores

Figura 9	Empuje para montar el reflecto en la abrazadera. Inserte la g antideslizante en el orificio de abrazadera ( Figura 9 ).
Figura 10	Abra la abrazadera y móntela el remolque ( Figura 1 0 ).

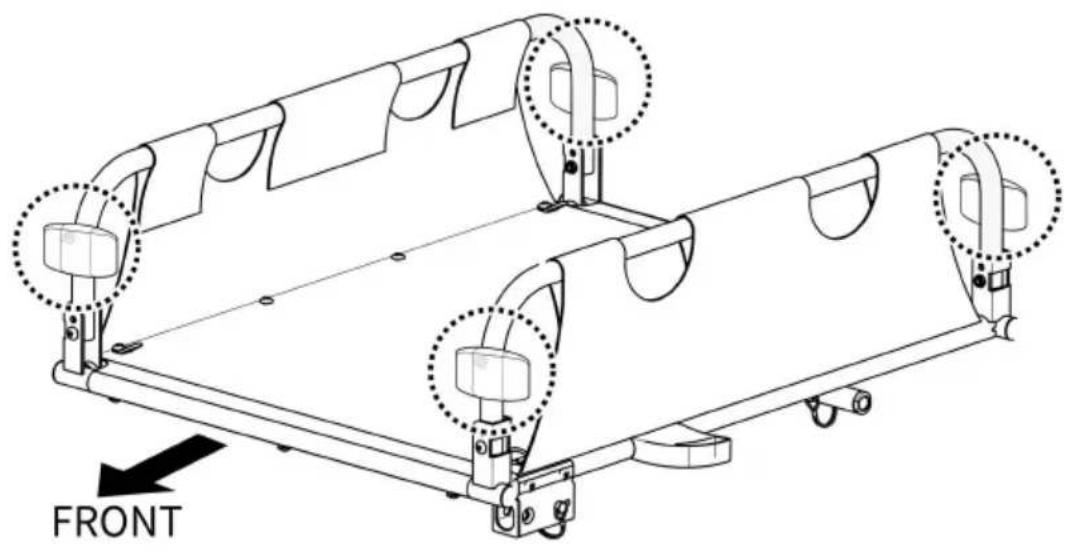

Tenga cuidado de no confundir diferentes posiciones ( Figura

30. Colocar remolque en bicicleta

1. Eje de liberación rápida: Retire el mecanismo de liberación del lado izquierdo del eje trasero de la bicicleta. Instale el enganche entre el cierre rápido y el marco. Apriete el cierre rápido siguiendo el manual del fabricante de la bicicleta. El enganche puede permanecer en la bicicleta cuando se retira el remolque (Figura 12).

La tuerca de ajuste de tensión debe enganchar las roscas durante al menos cinco vueltas completas para garantizar una fuerza de sujeción adecuada para sujetar la rueda trasera de forma segura. No apretar completamente la tuerca de ajuste de tensión puede provocar accidentes con lesiones graves o la muerte. Si el cierre rápido es demasiado corto, deberá sustituirse. Consulte a un mecánico de bicicletas profesional para obtener las piezas y la asistencia adecuadas.

1. Eje con tuerca: Desenrosque la tuerca con arandela del lado izquierdo del eje trasero de la bicicleta. Instale el enganche y vuelva a atornillar la tuerca con la arandela (Figura 13).

La tuerca del eje debe enganchar las roscas durante al menos cinco vueltas completas para garantizar una fuerza de sujeción adecuada para sujetar la rueda trasera de forma segura. No apretar la tuerca completamente puede provocar accidentes con lesiones graves o la muerte. ¡Si el eje es demasiado corto, no se puede utilizar el enganche universal! Consulte a un mecánico de bicicletas profesional para obtener las piezas y la asistencia adecuadas.

1. Eje pasante: El enganche universal no se adapta a bicicletas con eje pasante. Consulte al minorista para conocer una posible solución.

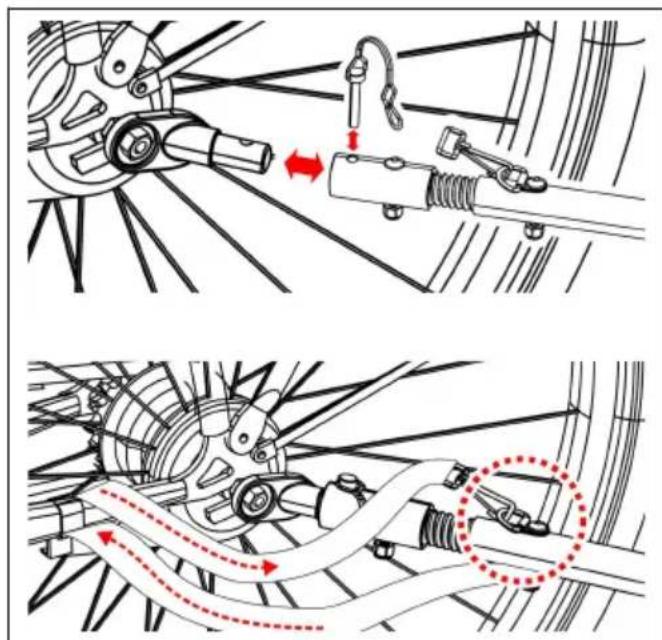

Conecte el acoplador en la barra de remolque y asegure el pasador de seguridad (Figura 14). Una vez que la barra de remolque esté colocada, enrolle el cinturón de seguridad alrededor del cuadro de la bicicleta y engánchelo al anillo D de la barra de remolque.

Antes de montar en bicicleta

Comprobar antes de cada uso:

• Las ruedas están debidamente aseguradas al remolque.
• Los neumáticos se inflan a la presión recomendada en la pared lateral del neumático.
• La barra de remolque está correctamente asegurada al remolque.
• El acoplador está correctamente asegurado a la bicicleta.
• El acoplador y los pasadores de seguridad están asegurados.
• La carga no supera los 45 kg (100 lb).
• El peso de la barra de remolque en el acoplador es superior a 2 kg pero no supera los 9 kg con el remolque completamente cargado.
• Asegúrese de que la bicicleta esté en buenas condiciones de funcionamiento, especialmente los frenos y neumáticos (consulte las instrucciones del fabricante de la bicicleta).
• El ciclista lleva casco.
• La carga está debidamente asegurada.
• La cubierta está instalada y cerrada.

MANTENIMIENTO

Almacenamiento: Para prolongar la vida útil del producto, almacene el remolque en el interior. El remolque no debe almacenarse a temperaturas inferiores a -10 °F (-23 °C) o superiores a 150 °F (65 °C).

Cuidado de la tela: Lave las piezas de tela a mano con agua tibia y jabón suave. NO use lejía ni solventes. Seque y almacene fuera de la luz directa en un área seca y bien ventilada. Limpie las ventanas con un paño suave y húmedo.

Controlar:

• Inspeccione la barra de remolque, el enganche, el tubo del bastidor, el conector flexible y los herrajes en busca de daños.
• Los conectores flexibles deben recibir servicio cada 3 a 5 años para un funcionamiento seguro. Verifique que los pernos estén apretados.
• Inspeccione los neumáticos y las ruedas en busca de desgaste y grietas. Inspeccione las ruedas en busca de firmeza y grietas.
• Inspeccione las piezas de tela en busca de rasgaduras, abrasiones, herrajes faltantes o dañados.
