Produkttyp	Fahrradanhänger
Marke	Vevor
Modell	CT902B
Maximale Belastung	45 kg (100 lb)
Abmessungen des Behälters	76,5 x 55,6 x 20,1 cm (30,1 x 21,9 x 7,9 Zoll)
Rahmenmaterial	Aluminiumlegierung
Planenmaterial	PVC
Reifengröße	16 x 1,75 Zoll (40,6 x 4,4 cm)
Radmaterial	Aluminiumlegierung
Kupplungstyp	Schnellspannachse / Mutterachse / Durchgangsachse (nicht kompatibel)
Reflektoren	Weiß vorne, rot hinten
Enthaltene Werkzeuge	Schlüssel 1 mm, 19 mm, 4 mm, Inbusschlüssel
Geschwindigkeitsbegrenzungen	16 km/h auf gerader Straße, 8 km/h in Kurven
Mindestalter des Fahrers	16 Jahre
Lagerung	Innen, Temperatur zwischen -23°C und 65°C
Wartung	Handwäsche mit milder Seife, kein Bleichmittel verwenden
Sicherheit	Kupplung, Sicherungsstifte und Gewicht auf der Zugstange prüfen (30-80 N)
Garantie	Elektronische Garantieurkunde unter www.vevor.com/support

Häufig gestellte Fragen - CT902B Vevor

Wie montiere ich den Vevor CT902B Fahrradanhänger?

Die Montage beginnt mit dem Öffnen des Hauptrahmens und dem Einsetzen der Sicherheitsstifte. Befestigen Sie die Räder mit der Achse und der Mutter (19-mm-Schlüssel). Montieren Sie die Radschützer mit den Schrauben und dem Inbusschlüssel. Setzen Sie die Zuggabel in die Aufnahme ein, bis die Drucktaste einrastet. Abschließend befestigen Sie die Reflektoren und verbinden den Anhänger je nach Achsentyp mit dem Fahrrad.

Was ist das maximale Gewicht, das der Anhänger transportieren kann?

Die maximal zulässige Belastung beträgt 45 kg (100 lb). Überschreiten Sie niemals diese Grenze, um Stabilität und Sicherheit zu gewährleisten.

Wie befestige ich den Anhänger an meinem Fahrrad?

Die Kupplung hängt vom Achsentyp ab: Schnellspannachse: Setzen Sie die Kupplung zwischen System und Rahmen ein; Mutterachse: Schrauben Sie die Mutter ab, setzen Sie die Kupplung auf die Achse und schrauben Sie sie wieder fest; Durchgangsachse: nicht kompatibel, fragen Sie einen Händler. Die Mutter muss mindestens 5 volle Umdrehungen festgezogen werden.

Welche Achsentypen sind mit dem Anhänger kompatibel?

Der Anhänger ist kompatibel mit Schnellspannachsen und Mutterachsen. Er ist nicht kompatibel mit Durchgangsachsen. Für letztere wenden Sie sich bitte an einen professionellen Mechaniker oder den Händler.

Wie installiere ich die Reflektoren?

Schieben Sie den Reflektor auf die Klammer, stecken Sie das rutschfeste Gummi in das Loch, öffnen Sie die Klammer und montieren Sie sie am Anhänger. Die weißen Reflektoren kommen nach vorne, die roten nach hinten.

Was ist die empfohlene Höchstgeschwindigkeit?

Auf glatten, geraden Straßen nicht mehr als 16 km/h (10 MPH). In Kurven oder auf unebenen Straßen begrenzen Sie die Geschwindigkeit auf 8 km/h (5 MPH), um ein Umkippen zu vermeiden.

Wie warte ich den Anhänger?

Waschen Sie die Stoffteile von Hand mit lauwarmem Wasser und milder Seife. Kein Bleichmittel oder Lösungsmittel verwenden. Im Schatten trocknen. Überprüfen Sie regelmäßig Reifen, Räder, flexible Verbindungen und die Ausrüstung.

Wo soll der Anhänger gelagert werden?

Lagern Sie den Anhänger im Innenbereich, an einem trockenen, gut belüfteten Ort. Vermeiden Sie Temperaturen unter -23°C (-10°F) oder über 65°C (150°F).

Ist der Anhänger zum Laufen oder Inlineskaten geeignet?

Nein, dieses Produkt ist nicht zum Laufen oder Inlineskaten geeignet. Es ist nur zum Ziehen mit dem Fahrrad konzipiert.

Wie überprüfe ich die Sicherheit vor jeder Fahrt?

Vor jeder Nutzung prüfen: Räder sind fest, Reifen auf empfohlenen Druck aufgepumpt, Zuggabel korrekt befestigt, Kupplung und Sicherungsstifte gesichert, Last überschreitet 45 kg nicht, und das Gewicht auf der Kupplung liegt zwischen 30 N und 80 N (6,6-17,6 lb).

BEDIENUNGSANLEITUNG CT902B Vevor

Zertifikat für technischen Support und E-Garantie

Wichtig: Bewahren Sie diese Anleitung zum späteren Nachschlagen auf

Die Nichtbeachtung der Anweisungen und Warnungen in diesem Handbuch kann zu schweren Verletzungen oder zum Tod des Fahrers führen.

• Stellen Sie vor der Verwendung sicher, dass alle Verriegelungsvorrichtungen eingerastet sind. Maximale Belastung: 45 kg (100 lbs.) als Anhänger.
• Dieses Produkt ist nicht zum Laufen oder Skaten geeignet.
• Jegliche Last, die am Griff und/oder an der Rückseite der Rückenlehne und/oder an den Seiten des Fahrzeugs angebracht ist, beeinträchtigt die Stabilität des Fahrzeugs.
• Zubehör, das nicht vom Hersteller freigegeben ist, darf nicht verwendet werden.
• Verwenden Sie nur vom Hersteller gelieferte oder empfohlene Ersatzteile.
• Verwenden Sie es NICHT mit einer Gesamtlast, die die Gewichtsgrenzen überschreitet. Wenn die empfohlene Belastung überschritten wird, kann das Gerät instabil werden.
• Nehmen Sie KEINE Änderungen am Produkt vor.
• Pumpen Sie die Reifen NICHT zu stark auf. Die Nichteinhaltung des Nenndrucks an der Reifenseitenwand kann zur Explosion des Reifens und möglichen Verletzungen führen.
• Es wird empfohlen, das Zugfahrrad vor dem Anhängen des Anhängers von einem qualifizierten Fahrradmechaniker auf seine Sicherheit prüfen zu lassen.
• Stellen Sie vor jeder Fahrt sicher, dass der Anhänger das Bremsen, Treten oder Lenken des Fahrrads nicht behindert.
• Beachten Sie stets die örtlichen Vorschriften, wenn Sie den Anhänger auf öffentlichen Straßen verwenden.
• Fahren Sie nachts niemals ohne ausreichende Beleuchtung am Fahrrad.
• Befolgen Sie alle örtlichen gesetzlichen Vorschriften für die Beleuchtung.
• Wenn Sie aus irgendeinem Grund anhalten müssen, beispielsweise um Einstellungen vorzunehmen oder einen platten Reifen zu reparieren, fahren Sie unbedingt vollständig von der Straße ab.
• Wenn Sie Ihren Anhänger verwenden, ziehen Sie zusätzliches Gewicht und ein größeres Fahrzeug. Sie müssen mehr Zeit zum Bremsen, Verlangsamen, Anhalten und Anfahren einplanen und mehr Platz für Kurven und Durchgänge lassen. Experimentieren Sie mit dem beladenen Anhänger an einem freien Ort, bis Sie mit der Handhabung Ihres Fahrrads beim Ziehen eines Anhängers vertraut sind.

- Vermeiden Sie Steine, Bordsteine, starkes Bremsen und plötzliches Ausweichen. Vermeiden Sie es, mit einem Rad über Hindernisse zu fahren, da dies zum Umkippen des Anhängers führen kann.

- Fahren Sie immer mit heruntergeklappter Abdeckung, um die Ladung zu sichern.

- Der Fahrer des Fahrrades muss mindestens 16 Jahre alt sein.

- Empfohlene Geschwindigkeitsbegrenzungen: - 16 km/h (10 MPH) auf glatten, geraden Straßen - 8 km/h (5 MPH) beim Abbiegen oder auf unebenen Straßen.

- Für eine sichere Handhabung muss das Gewicht des Anhängers richtig verteilt sein. Das Gewicht auf dem Kupplungsstecker sollte zwischen 30 N (≈6,6 lbs.) und 80 N (≈17,6 lbs.) betragen. Um dies zu messen, beladen Sie Ihren Anhänger und stellen Sie ihn neben eine Personenwaage. Steigen Sie auf die Waage und notieren Sie Ihr Gewicht. Stellen Sie sich auf die Waage und heben Sie das Ende der Anhängerkupplung etwa einen Fuß (ca. 25 cm) über den Boden. Das angezeigte Gewicht sollte 6,6 – 17,6 Pfund mehr als Ihr eigenes Gewicht betragen. Bei zu geringem Gewicht könnte das Hinterrad des Fahrrads an Bodenhaftung verlieren. Wenn es zu hoch ist, kann es zu einer Überlastung der Anhängerkupplung kommen.

MODELL UND PARAMETER

Modell	CT902B
Typ	Abschleppen
Max. Belastung	100 Pfund
Größe des	30,1 * 21,9 * 7,9 Zoll
Räder	Aluminiumlegierung, 40,6 x 4,4
Material	Aluminiumlegierung, PVC

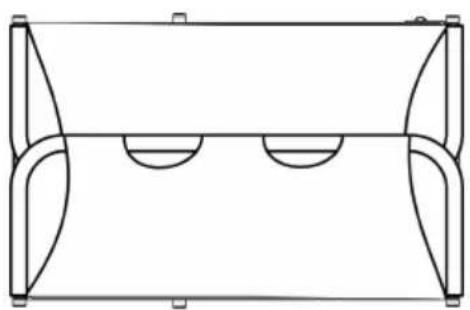

INHALT

1 x Anhängerkupplungsempfänger

1 x Anhängerkupplung	2 x Radschutz

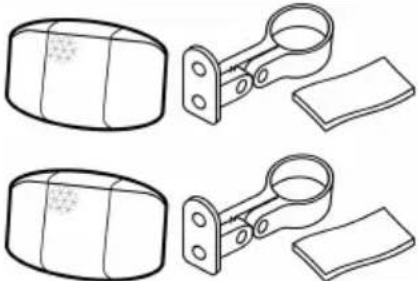

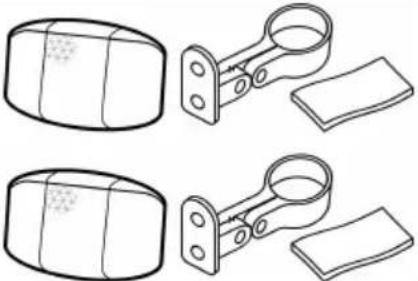

2 x Frontreflektor-Kits (weiß)	2 x Rückstrahler-Kits (rot)

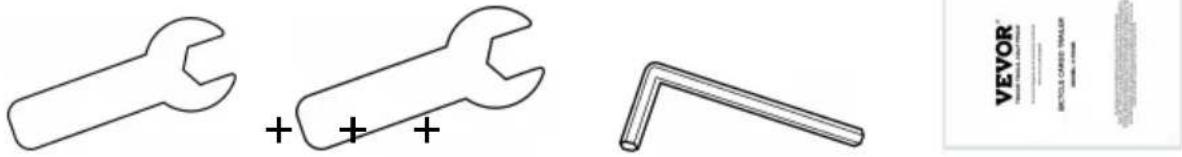

Werkzeuge
1 x 1 1 mm Schraubenschlüssel + 1 x 19 mm Schraubenschlüssel + Innensechskantschlüssel + 1 x Benutzerhandbuch

Montageanleitung

13. Öffnen des Hauptrahmens

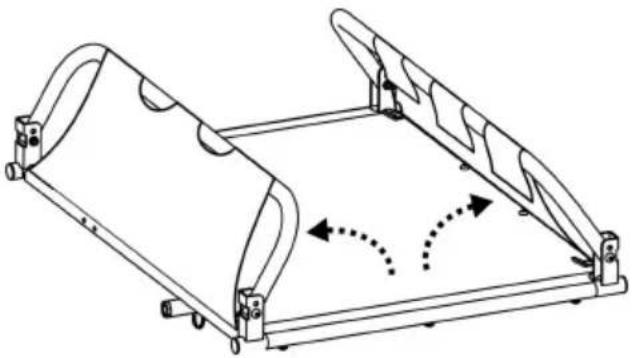

Nehmen Sie den Hauptrahmen des Anhängers und alle anderen Komponenten aus dem Karton. Heben Sie alle Seitenrahmen in aufrechte Position ( Abbildung 1 ) .

Abbildung 1

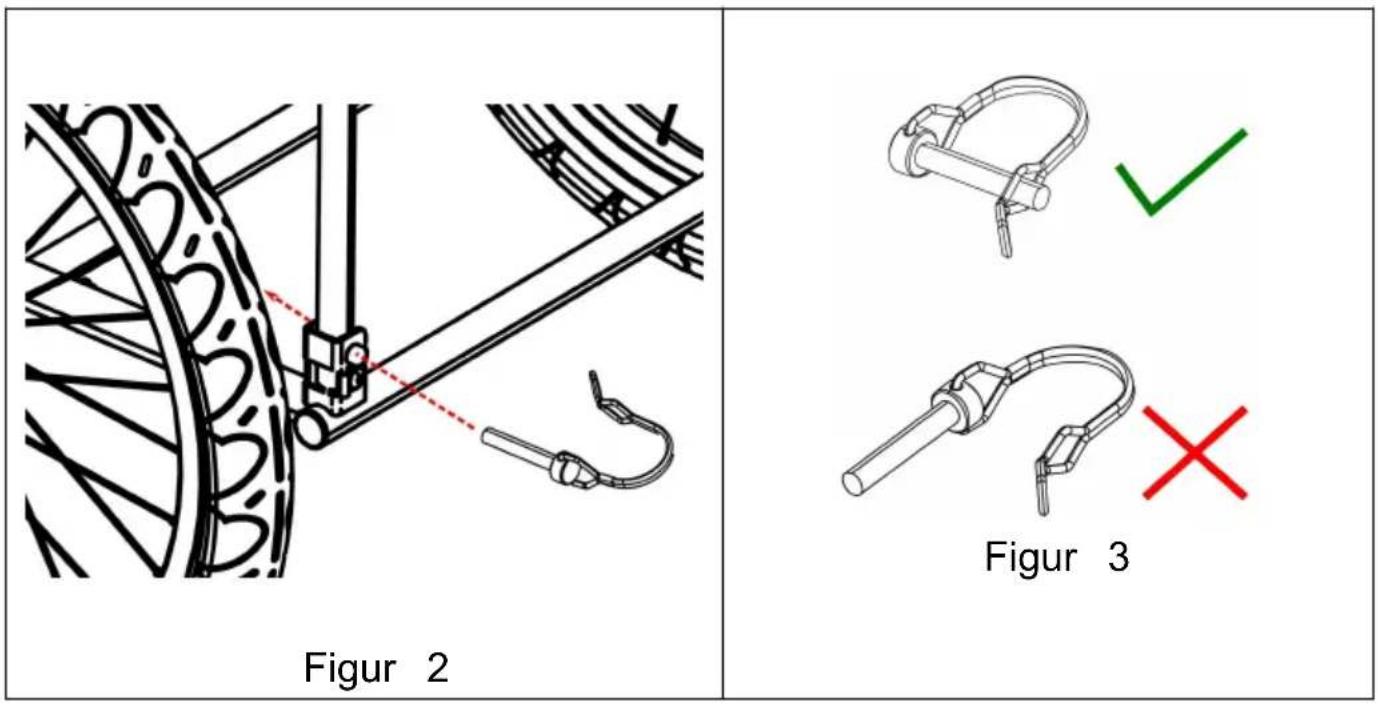

Setzen Sie die Sicherheitsnadeln ( Abbildung 2 ) unten an beide Seitenwänden ein. Stellen Sie sicher, dass die Sicherheitsstifte ordnungsgemäß eingerastet sind ( Abbildung 3 ).

14. Anbringen der Räder

Figur 4	Setzen Sie die Radachse in d Achsaufnahme unter dem Anhängerrahmen ein und verriegeln Sie den Sicherungsst ( Abbildung 4 ).

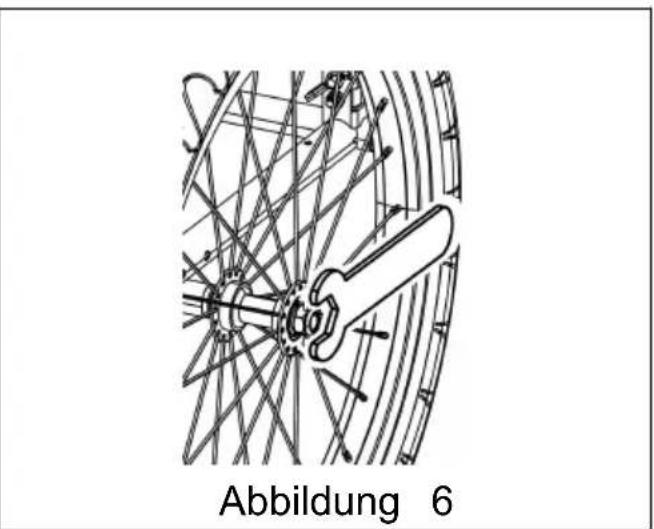

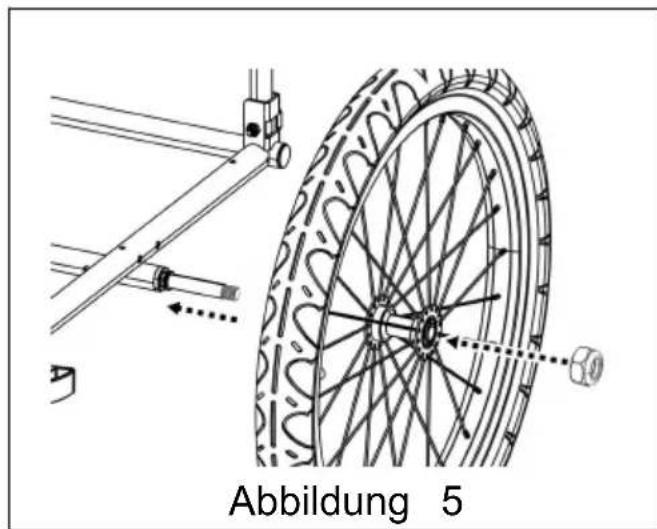

Setzen Sie das Rad und die Schraubenmutter auf die Achse Abbildung 5 ). Ziehen Sie die Schraubenmutter mit einem 19-mm-Schlüssel fest ( Abbildung 6 ).

15. Montage der Radschützer

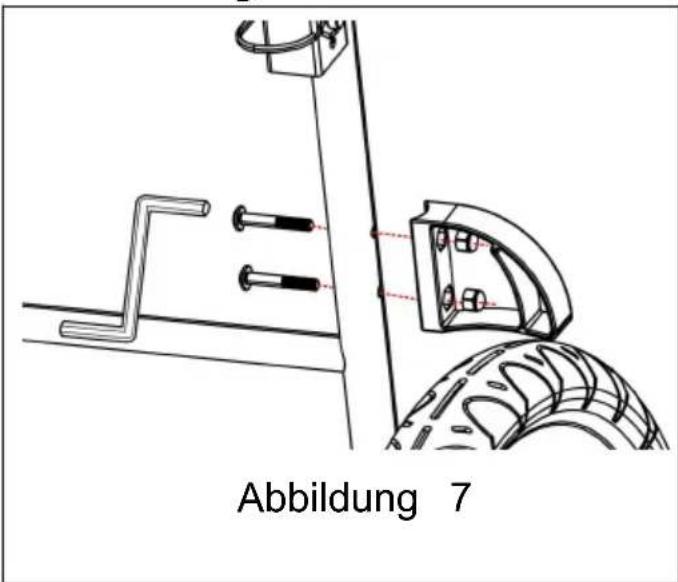

Führen Sie die Radschutzschrauben durch das Rahmenrohr ein. Passen Sie die Löcher im Radschutz an die Schrauben an. Mit Inbusschlüssel fest anziehen (Abbildung 7). Wiederholen Sie den Vorgang für den Radschutz auf der anderen Seite des Anhängers.

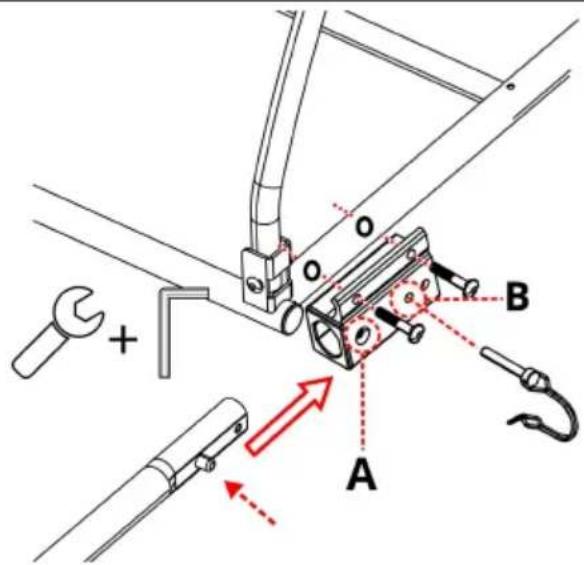

16. Montage der Anhängerkupplung

Anhängerkupplungsaufnahme

wie gezeigt am Hauptrahmen (Abbildung 8).

Drücken Sie den Federknopf und schieben Sie die

Anhängerkupplung in die

Anhängerkupplungsaufnahme,

bis der Federknopf aus dem Loch herauskommt. Führen Sie den

Sicherheitsstift aus Loch B durch die andere Seite ein. Stellen Sie

sicher, dass der Sicherheitsstift richtig eingerastet ist.

17. Montage der Reflektoren

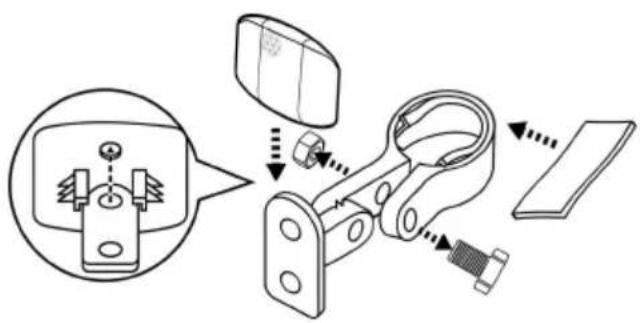

Drücken Sie, um den Reflektor an der Klemme zu befestigen.

Stecken Sie den

Anti-Rutsch-Gummi in das Loch der Klemme (Abbildung 9).

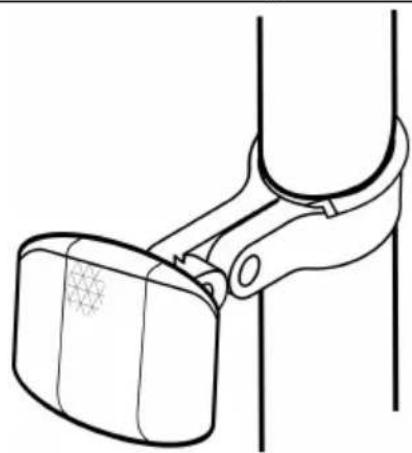

Öffnen Sie die Klemme und montieren Sie die Klemme am Anhänger (Abbildung 10).

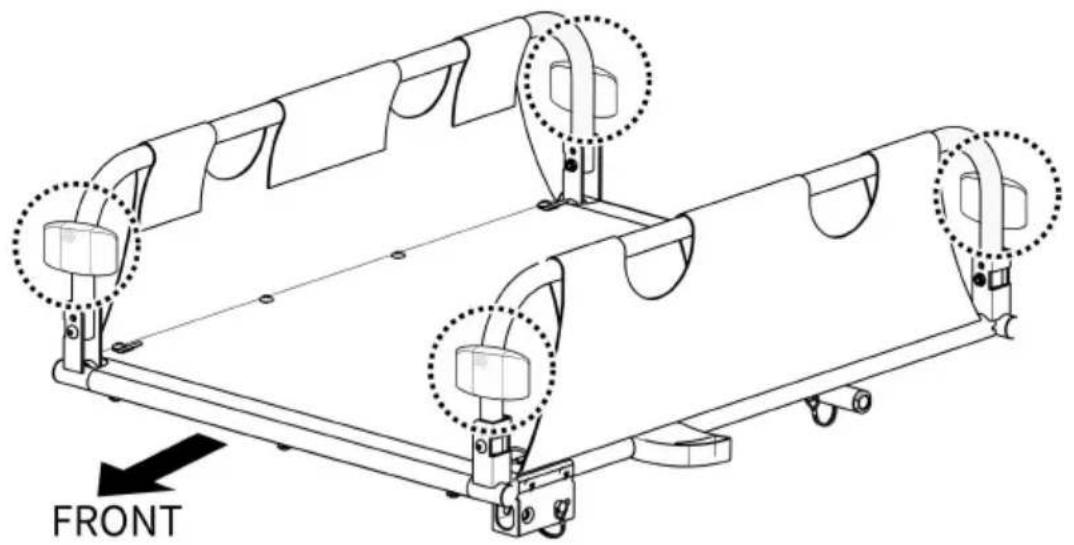

Bitte achten Sie darauf, verschiedene Positionen nicht zu verwechseln (Abbildung 11).

18. Anhänger am Fahrrad befestigen

1. Schnellspanner-Achse: Entfernen Sie den Schnellspanner der linken Seite der Hinterachse des Fahrrads. Montieren Sie die Kupplung zwischen Schnellspanner und Rahmen. Ziehen Sie den Schnellspanner gemäß der Anleitung des Fahrradherstellers fest. Die Anhängerkupplung kann am Fahrrad verbleiben, wenn der Anhänger abgenommen wird (Abbildung 12).

Die Spannungseinstellmutter muss mindestens fünf volle Umdrehungen in das Gewinde eingreifen, um eine ausreichende Klemmkraft zum sicheren Halten des Hinterrads zu gewährleisten. Wenn die Spannungseinstellmutter nicht vollständig festgezogen wird, kann es zu Unfällen mit schweren oder tödlichen Verletzungen kommen. Ist der Schnellspanner zu kurz, muss er ausgetauscht werden. Wenden Sie sich für entsprechende Teile und Unterstützung an einen professionellen Fahrradmechaniker.

1. Mit Mutter versehene Achse: Schrauben Sie die Mutter mit Unterlegscheibe von der linken Seite der Hinterachse des Fahrrads ab. Montieren Sie die Kupplung an der Achse und schrauben Sie die Mutter mit der Unterlegscheibe wieder fest (Abbildung 13).

Die Achsmutter muss mindestens fünf volle Umdrehungen in das Gewinde eingreifen, um eine ausreichende Klemmkraft für den sicheren Halt des Hinterrads zu gewährleisten. Wenn die Mutter nicht vollständig festgezogen wird, kann es zu Unfällen mit schweren oder tödlichen Verletzungen kommen. Bei zu kurzer Achse kann die Universalkupplung nicht verwendet werden! Wenden Sie sich für die entsprechenden Teile und Unterstützung an einen professionellen Fahrradmechaniker.

1. Steckachse: Die Universalkupplung passt nicht auf ein Fahrrad mit Steckachse. Bitte wenden Sie sich für eine mögliche Lösung an den Händler.

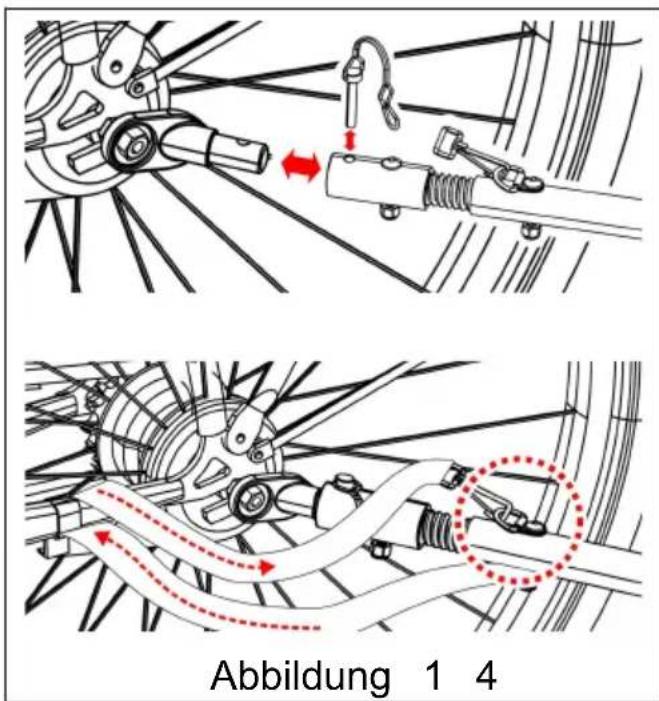

Schließen Sie die Kupplung der Anhängerkupplung an und sichern Sie den Sicherungsstift (Abbildung 14). Sobald die Anhängerkupplung befestigt ist, wickeln Sie den Sicherheitsgurt um den Rahmen des Fahrrads und haken Sie ihn in den D-Ring an der Anhängerkupplung ein.

Vor der Fahrt

Überprüfen Sie vor jedem Gebrauch:

• Die Räder sind ordnungsgemäß am Anhänger befestigt.
• Die Reifen werden auf den empfohlenen Druck an der Reifenseitenwand aufgepumpt.
• Die Anhängerkupplung ist ordnungsgemäß am Anhänger befestigt.
• Die Kupplung ist ordnungsgemäß am Fahrrad befestigt.
• Kupplung und Sicherungsstifte sind gesichert. ● 45 kg (100 lbs) nicht überschreiten.
• Das Gewicht der Anhängerkupplung an der Kupplung beträgt mehr als 2 kg, überschreitet jedoch bei voll beladenem Anhänger nicht mehr als 9 kg.
• Stellen Sie sicher, dass das Fahrrad ordnungsgemäß funktioniert, insbesondere die Bremsen und Reifen (siehe Anweisungen des Fahrradherstellers).
• Der Fahrer trägt einen Helm. ● Die Ladung ist ordnungsgemäß gesichert. ● Abdeckung ist montiert und geschlossen.

WARTUNG

Lagerung: Für eine längere Produktlebensdauer den Anhänger im Innenbereich lagern. Der Anhänger sollte nicht bei Temperaturen unter -10 °F (-23 °C) oder über 150 °F (65 °C) gelagert werden.

Stoffpflege: Stoffteile von Hand mit warmem Wasser und milder Seife waschen. KEINE Bleichmittel oder Lösungsmittel verwenden. Trocken abwischen und an einem trockenen, gut belüfteten Ort vor direkter Sonneneinstrahlung schützen. Fenster mit einem feuchten, weichen Tuch reinigen.

Überprüfen:

• Überprüfen Sie die Anhängerkupplung, die Anhängerkupplung, die Rahmenrohre, den Flexstecker und die Hardware auf Beschädigungen.
• Für einen sicheren Betrieb müssen Flex-Anschlüsse alle 3–5 Jahre gewartet werden. Überprüfen Sie, ob die Schrauben fest sitzen.
• Untersuchen Sie Reifen und Räder auf Abnutzung und Risse – Untersuchen Sie die Räder auf Richtigkeit und Risse.
• Untersuchen Sie Stoffteile auf Risse, Abschürfungen und fehlende oder beschädigte Hardware.
