Produkttyp	Fahrrad-Lastanhänger
Marke	Vevor
Modell	CT910
Maximale Tragfähigkeit	275 lb (ca. 125 kg)
Abmessungen der Wanne (L x B x H)	39,7 x 16,9 x 10 Zoll (101 x 43 x 25 cm)
Raddurchmesser	20 Zoll
Reifenbreite	3 Zoll
Rahmenmaterial	Stahl
Kupplungstyp	Universell (kompatibel mit Schnellspanner und Schraubachse)
Empfohlenes Stützlastgewicht	Zwischen 6,6 und 17,6 lb (30 bis 80 N)
Empfohlener Reifendruck	Siehe Angabe auf der Reifenflanke
Empfohlene Höchstgeschwindigkeit	16 km/h auf gerader Straße, 8 km/h in Kurven
Mindestalter des Radfahrers	16 Jahre
Montage	Klappbarer Rahmen, abnehmbare Räder mit Schnellspannachse, Zugstange mit Druckknopf
Sicherheit	Vor jeder Nutzung prüfen: Radbefestigung, Reifendruck, Kupplung, Lastverteilung, Funktion der Fahrradbremsen
Wartung	Handwäsche mit milder Seife, Lagerung im Innenbereich, Temperaturen unter -23°C oder über 65°C vermeiden
Ersatzteile erhältlich	Räder, Zugstange, Kupplung, Schnellspannachsen, Reflektionsaufkleber
Reparierbarkeit	Ersatzteile vom Hersteller bereitgestellt oder empfohlen
Lieferumfang	Hauptrahmen, 2 Räder, Zugstange, Universalkupplung, 2 Schnellspannachsen, 6 Reflektionsaufkleber, Bedienungsanleitung
Garantie	Siehe elektronische Garantieurkunde auf www.vevor.com/support

Häufig gestellte Fragen - CT910 Vevor

Wie montiert man die Räder am Vevor CT910 Anhänger ?

Setzen Sie das Rad zwischen die Nuten des Hauptrahmens, führen Sie die Achse mit den Unterlegscheiben ein und befestigen Sie die Schnellspannachse. Wiederholen Sie dies für die andere Seite.

Wie befestigt man die Zugstange ?

Drücken Sie den Druckknopf, schieben Sie die Stange in die Aufnahme, bis der Knopf durch Loch A austritt, und stecken Sie dann den Sicherungsstift in Loch B.

Was ist das maximale Gewicht, das der Anhänger transportieren kann ?

Die maximale Last beträgt 275 lb (ca. 125 kg). Überschreiten Sie diese Grenze nicht, um Instabilität zu vermeiden.

Wie befestigt man den Anhänger an einem Fahrrad mit Schnellspanner ?

Entfernen Sie das Schnellspannsystem auf der linken Seite der Hinterachse, installieren Sie die Kupplung und ziehen Sie das System gemäß den Anweisungen des Fahrradherstellers fest. Die Einstellmutter muss mindestens fünf volle Umdrehungen eingeschraubt sein.

Kann ich den Anhänger mit einem Fahrrad mit Steckachse verwenden ?

Nein, die mitgelieferte Universalkupplung ist nicht mit Steckachsen kompatibel. Fragen Sie Ihren Händler nach einer alternativen Lösung.

Welche Sicherheitschecks sind vor jeder Nutzung durchzuführen ?

Überprüfen Sie die Radbefestigung, den Reifendruck, die Kupplung, die Last (nicht über 275 lb), das Stützlastgewicht (zwischen 6,6 und 17,6 lb), den Zustand des Fahrrads (Bremsen, Reifen) und tragen Sie einen Helm.

Wie pflegt man den CT910 Anhänger ?

Waschen Sie die Stoffteile von Hand mit lauwarmem Wasser und milder Seife. Verwenden Sie kein Bleichmittel. Lagern Sie im Innenbereich, fern von extremen Temperaturen (zwischen -23°C und 65°C). Überprüfen Sie regelmäßig die Zugstange, die Kupplung, die Rohre, die flexiblen Verbindungen (alle 3 bis 5 Jahre) und die Reifen.

Welche Geschwindigkeitsbegrenzungen werden mit dem Anhänger empfohlen ?

Fahren Sie maximal 16 km/h (10 mph) auf glatten, geraden Straßen und 8 km/h (5 mph) in Kurven oder auf unebenen Straßen.

Ist der Anhänger zum Laufen oder Skaten geeignet ?

Nein, dieses Produkt ist nicht zum Laufen oder Skaten geeignet. Es ist dafür ausgelegt, von einem Fahrrad gezogen zu werden.

Wie misst man das Stützlastgewicht ?

Entladen Sie den Anhänger, stellen Sie ihn neben eine Personenwaage. Steigen Sie auf die Waage, notieren Sie Ihr Gewicht. Heben Sie die Zugstange etwa 30 cm vom Boden. Das angezeigte Gewicht sollte zwischen 6,6 und 17,6 lb über Ihrem Gewicht liegen.

BEDIENUNGSANLEITUNG CT910 Vevor

Zertifikat für technischen Support und E-Garantie

Wichtig: Bewahren Sie diese Anleitung zum späteren Nachschlagen auf.

Die Nichtbeachtung der Anweisungen und Warnungen in diesem Handbuch kann zu schweren Verletzungen oder zum Tod des Fahrers führen.

• Stellen Sie vor der Verwendung sicher, dass alle Verriegelungsvorrichtungen eingerastet sind.
• Maximale Belastung: 125 kg (275 lbs.) als Anhänger. (Maximale Belastung erschwert das Fahren, es wird empfohlen, die Belastung zu reduzieren!)
• Dieses Produkt ist nicht zum Laufen oder Skaten geeignet.
• Jegliche Last, die am Griff und/oder an der Rückseite der Rückenlehne und/oder an den Seiten des Fahrzeugs angebracht ist, beeinträchtigt die Stabilität des Fahrzeugs.
• Zubehör, das nicht vom Hersteller freigegeben ist, darf nicht verwendet werden.
• Verwenden Sie nur vom Hersteller gelieferte oder empfohlene Ersatzteile.
• Verwenden Sie es NICHT mit einer Gesamtlast, die die Gewichtsgrenzen überschreitet. Wenn die empfohlene Belastung überschritten wird, kann das Gerät instabil werden.
• Nehmen Sie KEINE Änderungen am Produkt vor.
• Pumpen Sie die Reifen NICHT zu stark auf. Die Nichteinhaltung des Nenndrucks an der Reifenseitenwand kann zur Explosion des Reifens und möglichen Verletzungen führen.
• Es wird empfohlen, das Zugfahrrad vor dem Anhängen des Anhängers von einem qualifizierten Fahrradmechaniker auf seine Sicherheit prüfen zu lassen.
• Stellen Sie vor jeder Fahrt sicher, dass der Anhänger das Bremsen, Treten oder Lenken des Fahrrads nicht behindert.
• Beachten Sie stets die örtlichen Vorschriften, wenn Sie den Anhänger auf öffentlichen Straßen verwenden.

● Fahren Sie nachts niemals ohne ausreichende Beleuchtung Fahrrad.

- Befolgen Sie alle örtlichen gesetzlichen Vorschriften für die Beleuchtung.

- Wenn Sie aus irgendeinem Grund anhalten müssen, beispielsweise um Einstellungen vorzunehmen oder einen platten Reifen zu reparieren, fahren Sie unbedingt vollständig von der Straße ab.

- Wenn Sie Ihren Anhänger verwenden, ziehen Sie zusätzliches Gewicht und ein größeres Fahrzeug. Sie müssen mehr Zeit zum Bremsen, Verlangsamen, Anhalten und Anfahren einplanen und mehr Platz für Kurven und Durchgänge lassen. Experimentieren Sie mit dem beladenen Anhänger an einem freien Ort, bis Sie mit der Handhabung Ihres Fahrrads beim Ziehen eines Anhängers vertraut sind.

- Vermeiden Sie Steine, Bordsteine, starkes Bremsen und plötzliches Ausweichen. Vermeiden Sie es, mit einem Rad über Hindernisse zu fahren, da dies zum Umkippen des Anhängers führen kann.

- Fahren Sie immer mit heruntergeklappter Abdeckung, um die Ladung zu sichern.

- Der Fahrer des Fahrrades muss mindestens 16 Jahre alt sein.

- Empfohlene Geschwindigkeitsbegrenzungen: - 16 km/h (10 MPH) auf glatten, geraden Straßen - 8 km/h (5 MPH) beim Abbiegen oder unebenen Straßen.

- Für eine sichere Handhabung muss das Gewicht des Anhängers richtig verteilt sein. Das Gewicht auf dem Kupplungsstecker sollte zwischen 30 N (≈6,6 lbs.) und 80 N (≈17,6 lbs.) betragen. Um dies zu messen, beladen Sie Ihren Anhänger und stellen Sie ihn neben die Personenwaage. Steigen Sie auf die Waage und notieren Sie Ihr Gewicht. Stellen Sie sich auf die Waage und heben Sie das Ende der Anhängerkupplung etwa einen Fuß (ca. 25 cm) über den Boden. Das angezeigte Gewicht sollte 6,6 – 17,6 Pfund mehr als Ihr eigenes Gewicht betragen. Bei zu geringem Gewicht könnte das Hinterrad des Fahrrads an Bodenhaftung verlieren. Wenn es zu hoch ist, kann es zu einer Überlastung der Anhängerkupplung kommen.

MODELL UND PARAMETER

Modell	CT910
Typ	Abschleppen
Max. Belastung	275 Pfund
Größe des	39,7 * 16,9 * 10 Zoll
Räder	Stahl, 20 * 3 Zoll
Material	Stahl

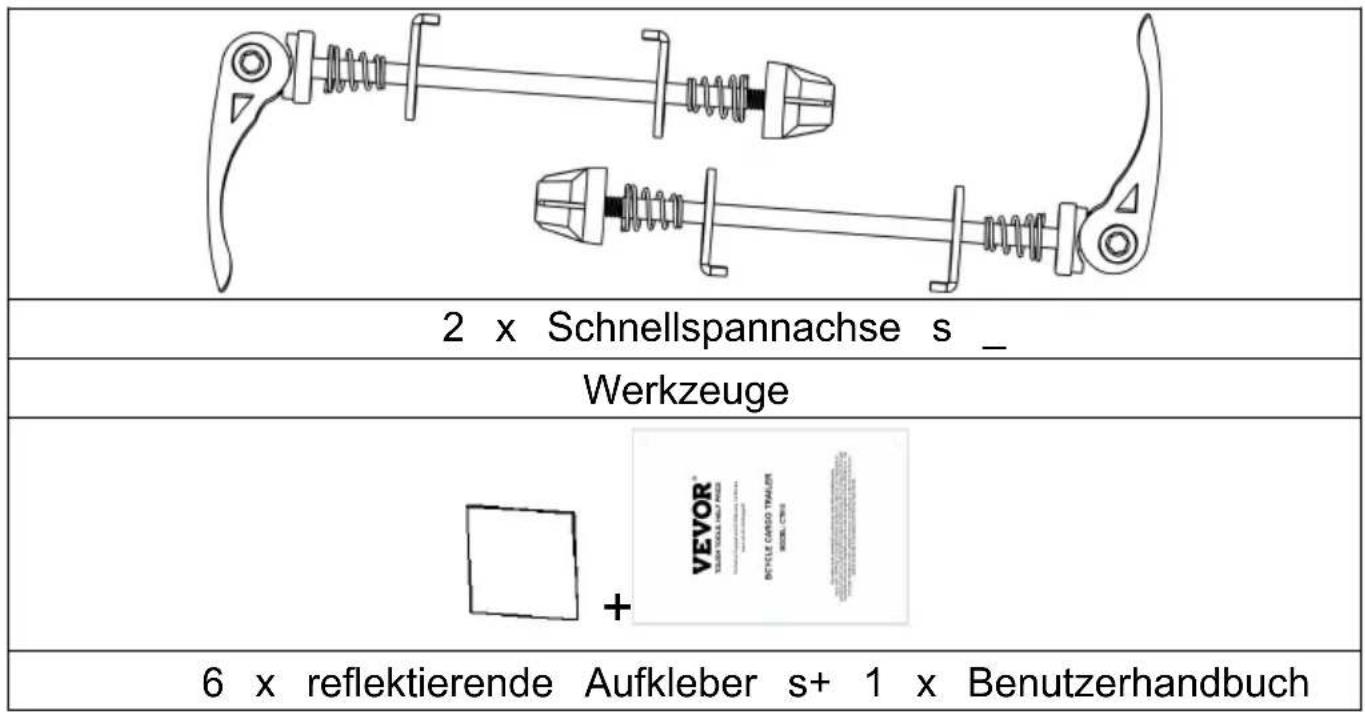

INHALT

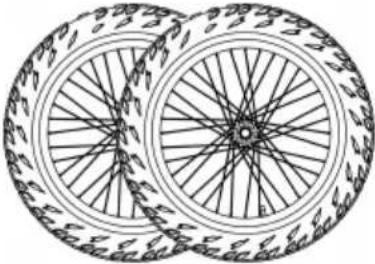

1 x Hauptrahmen	2 x Räder
1 x Anhängerkupplung	1 x Universalkupplung

HINWEIS: Die reflektierenden Aufkleber können je nach Bedarf an der gewünschten Stelle angebracht werden.

Montageanleitung

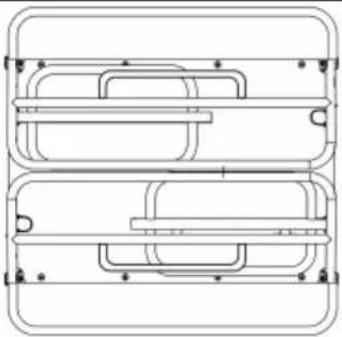

9. Öffnen des Hauptrahmens

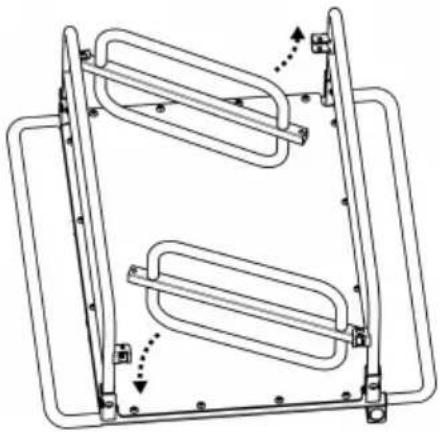

Nehmen Sie den Hauptrahmen des Anhängers und alle anderen Komponenten aus dem Karton. Heben Sie alle Seitenrahmen in aufrechte Position (Abbildung 1, Abbildung 2).

Abbildung 1	Figur 2

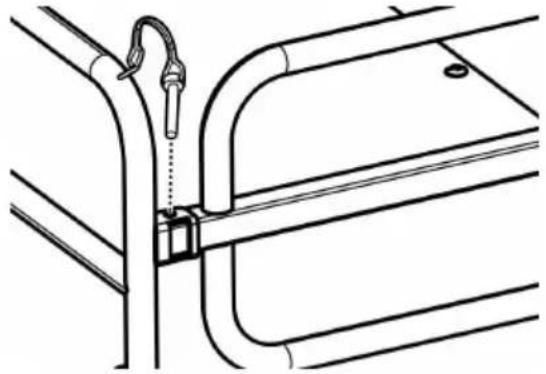

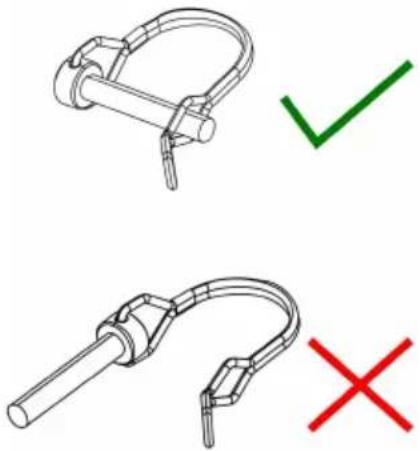

Verriegeln Sie die vorderen und hinteren Querstangen mit dem Rahmen befestigten Sicherheitsstift ( Abbildung 3 ) . Stellen Sie dass die Sicherheitsstifte richtig eingerastet sind, wie gezeigt ( A 4 ).
Figur 3	Figur 4

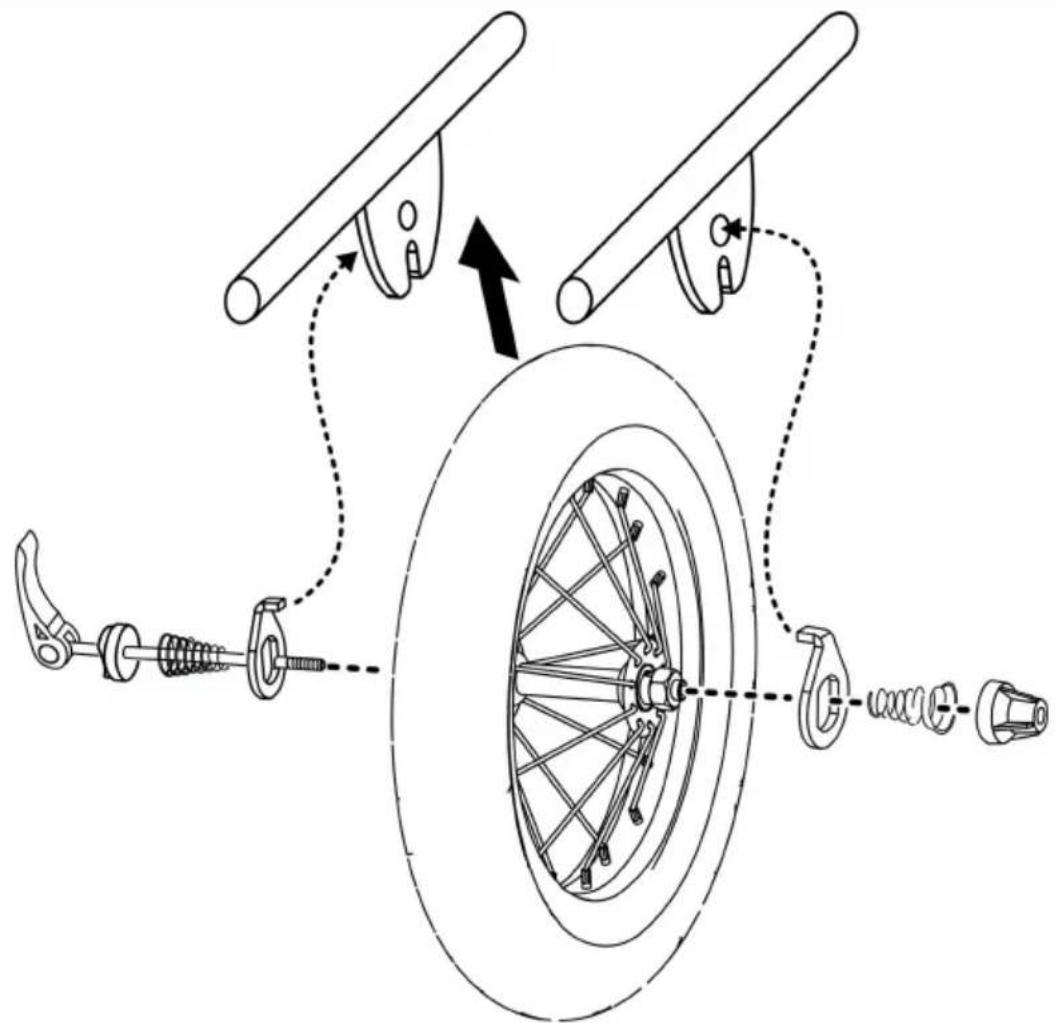

10. Anbringen der Räder

das Hinterrad zwischen den Rillen des Hauptrahmens. Nehmen Sie die Kleinteile von der Achse ab und haken Sie die Unterlegscheiben in die Löcher am Hauptrahmen ein. Bringen Sie kleine Teile wie die Achse an und lassen Sie die Achse durch die Unterlegscheiben und das Hinterrad laufen (Abbildung 5). Befestigen Sie die Schnellspannachse (Abbildung 6).

Wiederholen Sie den Vorgang, um das zweite Rad auf der anderen Seite zu befestigen.

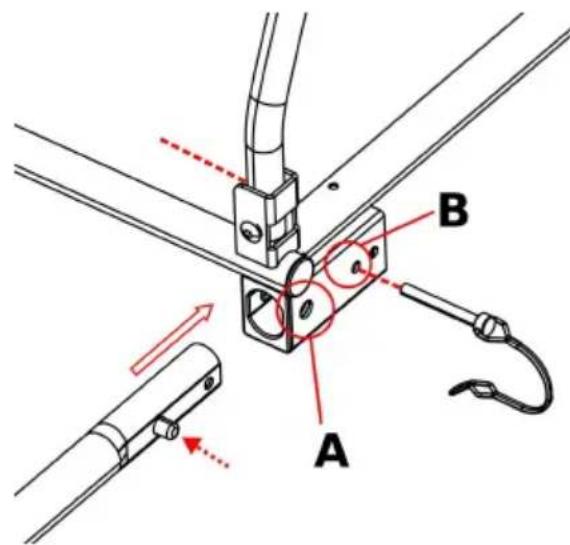

11. Anbringen der Anhängerkupplung

Drücken Sie den Federknopf und schieben Sie die

Anhängerkupplung in die

Anhängerkupplungsaufnahme,

bis der Federknopf aus dem Loch

A herauskommt. Führen Sie die

Sicherheitsnadel von Loch B

durch die andere Seite ein.

Stellen Sie sicher, dass der

Sicherheitsstift ordnungsgemäß

eingerastet ist (siehe Abbildung

7).

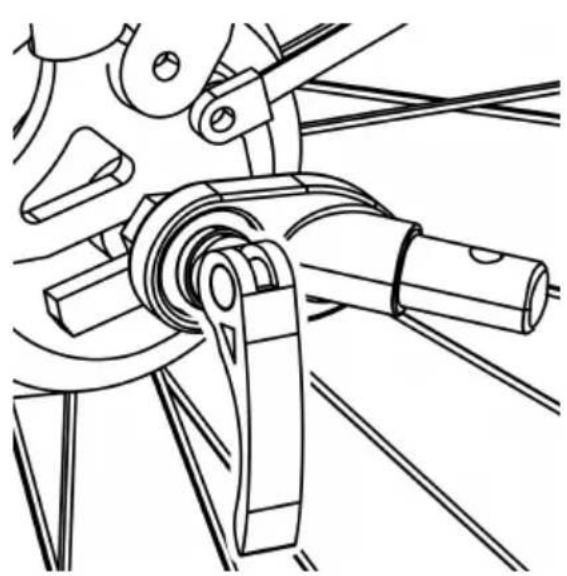

12. Anhänger am Fahrrad befestigen

1. Schnellspanner - Achse: Entfernen Sie den Schnellspanner der linken Seite der Hinterachse des Fahrrads. Montieren Sie die Kupplung zwischen Schnellspanner und Rahmen. Ziehen Sie den Schnellspanner gemäß der Anleitung des Fahrradherstellers fest. Die Anhängerkupplung kann am Fahrrad verbleiben, wenn der Anhänger entfernt wird (Abbildung 10).

Die Spannungseinstellmutter muss mindestens fünf volle Umdrehungen in das Gewinde eingreifen, um eine ausreichende Klemmkraft zum sicheren Halten des Hinterrads zu gewährleisten. Wenn die Spannungseinstellmutter nicht vollständig festgezogen wird, kann es zu Unfällen mit schweren oder tödlichen Verletzungen kommen. Ist der Schnellspanner zu kurz, muss er ausgetauscht werden. Wenden Sie sich für entsprechende Teile und Unterstützung an einen professionellen Fahrradmechaniker.

1. Mit Mutter versehene Achse: Schrauben Sie die Mutter mit Unterlegscheibe von der linken Seite der Hinterachse des Fahrrads ab. Montieren Sie die Kupplung an der Achse und schrauben Sie die Mutter mit der Unterlegscheibe wieder fest (Abbildung 11).

Die Achsmutter muss mindestens fünf volle Umdrehungen in das Gewinde eingreifen, um eine ausreichende Klemmkraft für den sicheren Halt des Hinterrads zu gewährleisten. Wenn die Mutter nicht vollständig festgezogen wird, kann es zu Unfällen mit schweren oder tödlichen Verletzungen kommen. Bei zu kurzer Achse kann die Universalkupplung nicht verwendet werden! Wenden Sie sich für die entsprechenden Teile und Unterstützung an einen professionellen Fahrradmechaniker.

1. Steckachse: Die Universalkupplung passt nicht auf ein Fahrrad mit Steckachse. Bitte wenden Sie sich für eine mögliche Lösung an den Händler.

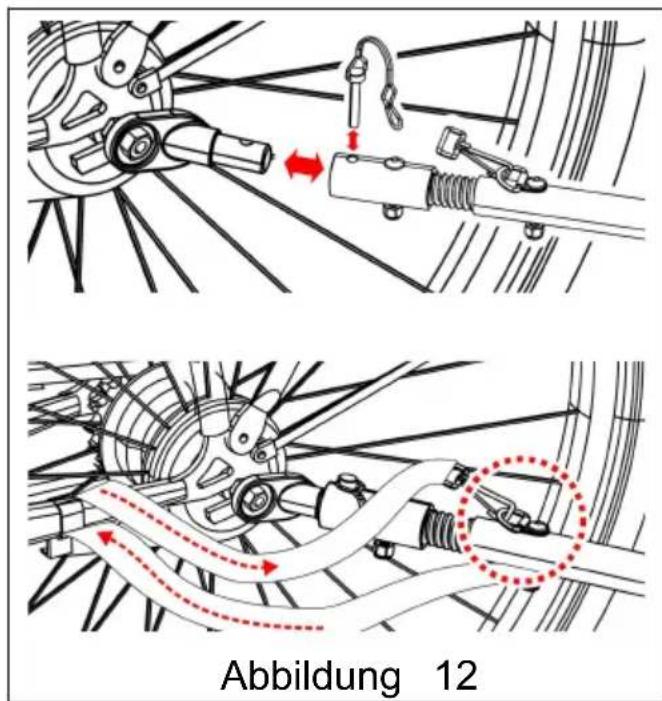

Schließen Sie die Kupplung der Anhängerkupplung an und sichern Sie den Sicherheitsstift (Abbildung 12). Sobald die Anhängerkupplung befestigt ist, wickeln Sie den Sicherheitsgurt um den Rahmen des Fahrrads und haken Sie ihn in den D-Ring an der Anhängerkupplung ein.

Vor der Fahrt

Überprüfen Sie vor jedem Gebrauch:

• Die Räder sind ordnungsgemäß am Anhänger befestigt.
• Die Reifen werden auf den empfohlenen Druck an der Reifenseitenwand aufgepumpt.
• Die Anhängerkupplung ist ordnungsgemäß am Anhänger befestigt.
• Die Kupplung ist ordnungsgemäß am Fahrrad befestigt.
• Kupplung und Sicherungsstifte sind gesichert. ● 1,25 kg (2,75 lbs.) nicht überschreiten.
• Das Gewicht der Anhängerkupplung an der Kupplung beträgt mehr als 6,6 Pfund, aber nicht mehr als 17,6 Pfund mit voll beladenem Anhänger.
• Stellen Sie sicher, dass das Fahrrad in einwandfreiem Zustand ist, insbesondere die Bremsen und Reifen (siehe Anweisungen des Fahrradherstellers).
• Der Fahrer trägt einen Helm. ● Die Ladung ist ordnungsgemäß gesichert. ● Abdeckung ist montiert und geschlossen.

WARTUNG

Lagerung: Für eine längere Produktlebensdauer den Anhänger im Innenbereich lagern. Der Anhänger sollte nicht bei Temperaturen unter -10 °F (-23 °C) oder über 150 °F (65 °C) gelagert werden.

Stoffpflege: Stoffteile von Hand mit warmem Wasser und milder Seife waschen. KEINE Bleichmittel oder Lösungsmittel verwenden. Trocken abwischen und an einem trockenen, gut belüfteten Ort vor direkter Sonneneinstrahlung schützen. Fenster mit einem feuchten, weichen Tuch reinigen.

Überprüfen:

• Überprüfen Sie die Anhängerkupplung, die Rahmenrohre, den Flexstecker und die Hardware auf Beschädigungen.
• Für einen sicheren Betrieb müssen Flex-Anschlüsse alle 3–5 Jahre gewartet werden. Überprüfen Sie, ob die Schrauben fest sitzen.
• Untersuchen Sie Reifen und Räder auf Abnutzung und Risse – Untersuchen Sie die Räder auf Richtigkeit und Risse.
• Untersuchen Sie Stoffteile auf Risse, Abschürfungen und fehlende oder beschädigte Hardware.

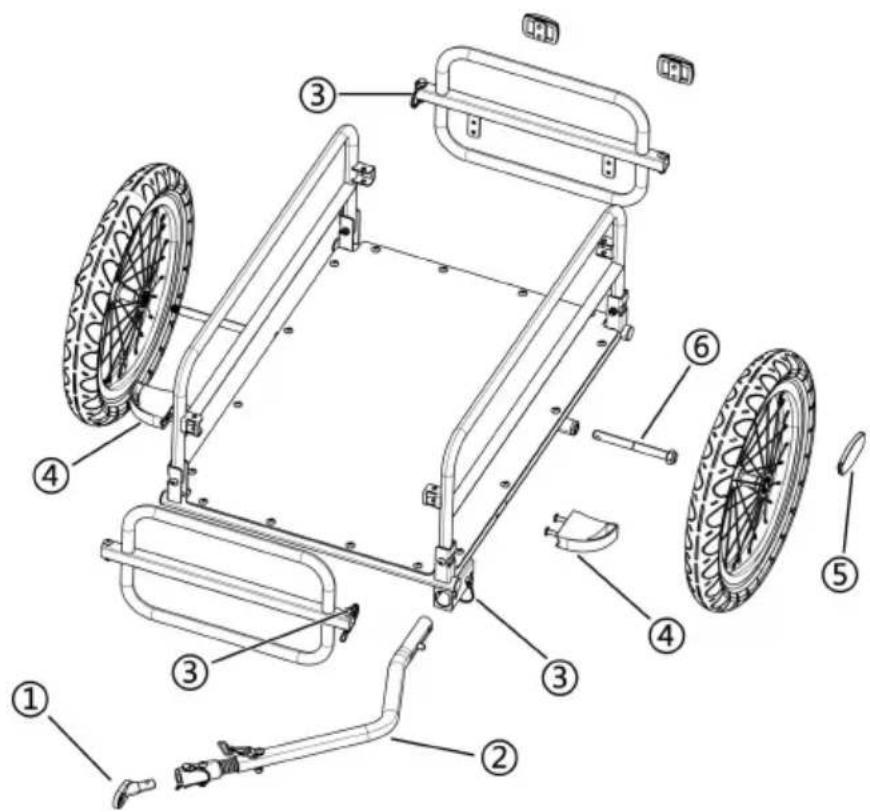

TEILELISTE

① Koppler ② Anhängerkupplung ③ Sicherheitsnadel ④ Radschutz ⑤ Radreflektor ⑥ Radachse

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

EG-VERTRETER: SHUNSHUN GmbH.

Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Deutschland

Tel: [phone] [e-mail]

Britischer Vertreter: Pooledas Group Ltd.

Einheit 5 Albert Edward House, The Pavilions Preston, Vereinigtes Königreich

Tel: [phone] [e-mail]

Importiert nach AUS: SIHAO PTY LTD.

1 ROKEVA STREET EASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd.

In China hergestellt
