Typ produktu	Przyczepa ładunkowa do roweru
Marka	Vevor
Model	CT910
Maksymalna ładowność	275 funtów (około 125 kg)
Wymiary skrzyni (dł. x szer. x wys.)	39,7 x 16,9 x 10 cali (101 x 43 x 25 cm)
Średnica kół	20 cali
Szerokość opon	3 cale
Materiał ramy	Stal
Typ zaczepu	Uniwersalny (kompatybilny z szybkozamykaczem i osią nakręcaną)
Zalecany nacisk na zaczep	Między 6,6 a 17,6 funta (30 do 80 N)
Zalecane ciśnienie w oponach	Patrz oznaczenia na boku opony
Zalecana maksymalna prędkość	16 km/h na prostej drodze, 8 km/h na zakręcie
Minimalny wiek rowerzysty	16 lat
Montaż	Składana rama, odłączane koła z szybkozamykaczem, dyszel z przyciskiem sprężynowym
Bezpieczeństwo	Przed każdym użyciem sprawdź: mocowanie kół, ciśnienie w oponach, zaczep, rozkład ładunku, działanie hamulców roweru
Konserwacja	Mycie ręczne łagodnym mydłem, przechowywanie w pomieszczeniu, unikać temperatur poniżej -23°C lub powyżej 65°C
Dostępne części zamienne	Koła, dyszel, zaczep, szybkozamykacze, odblaskowe naklejki
Możliwość naprawy	Części zapasowe dostarczone lub zalecane przez producenta
Zawartość opakowania	Główna rama, 2 koła, dyszel, uniwersalny zaczep, 2 szybkozamykacze, 6 odblaskowych naklejek, instrukcja obsługi
Gwarancja	Sprawdź elektroniczny certyfikat gwarancji na www.vevor.com/support

Często zadawane pytania - CT910 Vevor

Jak zamontować koła w przyczepie Vevor CT910?

Umieść koło między rowkami głównej ramy, włóż oś z podkładkami, a następnie zamocuj szybkozamykacz. Powtórz dla drugiego boku.

Jak zamocować dyszel?

Naciśnij przycisk sprężynowy, wsuń dyszel w gniazdo, aż przycisk wyjdzie przez otwór A, a następnie włóż zawleczkę bezpieczeństwa do otworu B.

Jaka jest maksymalna waga, jaką może przewieźć przyczepa?

Maksymalny ładunek wynosi 275 funtów (około 125 kg). Nie przekraczać tego limitu, aby uniknąć niestabilności.

Jak przymocować przyczepę do roweru z szybkozamykaczem?

Zdejmij szybkozamykacz z lewej strony tylnej osi, zamontuj zaczep, a następnie dokręć system zgodnie z instrukcjami producenta roweru. Nakrętka regulacyjna powinna być dokręcona co najmniej na pięć pełnych obrotów.

Czy mogę używać przyczepy z rowerem z osią przelotową?

Nie, dostarczony uniwersalny zaczep nie jest kompatybilny z osiami przelotowymi. Skontaktuj się ze sprzedawcą w celu znalezienia alternatywnego rozwiązania.

Jakie kontrole bezpieczeństwa należy przeprowadzić przed każdym użyciem?

Sprawdź mocowanie kół, ciśnienie w oponach, zaczep, ładunek (nie przekraczać 275 funtów), nacisk na zaczep (między 6,6 a 17,6 funta), stan roweru (hamulce, opony) i załóż kask.

Jak konserwować przyczepę CT910?

Umyj części materiałowe ręcznie w ciepłej wodzie z łagodnym mydłem. Nie używaj wybielacza. Przechowuj w pomieszczeniu, z dala od ekstremalnych temperatur (między -23°C a 65°C).
Regularnie sprawdzaj dyszel, zaczep, rury, elastyczne złącza (co 3-5 lat) i opony.

Jakie są zalecane ograniczenia prędkości z przyczepą?

Jedź maksymalnie 16 km/h (10 MPH) po gładkich i prostych drogach oraz 8 km/h (5 MPH) na zakrętach lub nierównych drogach.

Czy przyczepa nadaje się do biegania lub jazdy na rolkach?

Nie, ten produkt nie nadaje się do biegania ani jazdy na rolkach. Jest przeznaczony do ciągnięcia przez rower.

Jak zmierzyć nacisk na zaczep?

Opróżnij przyczepę, postaw ją obok wagi. Stań na wadze, zapisz swoją wagę. Podnieś dyszel na około 30 cm nad ziemią. Wskazana waga powinna być o 6,6 do 17,6 funta większa od Twojej wagi.

INSTRUKCJA OBSŁUGI CT910 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Ważne: Zachowaj tę instrukcję do wykorzystania w przyszłości

Niezastosowanie się do instrukcji i ostrzeżeń zawartych w tej instrukcji może skutkować poważnymi obrażeniami lub śmiercią kierowcy.

• Przed użyciem należy upewnić się, że wszystkie urządzenia blokujące są włączone
• Maksymalne obciążenie: 1,25 kg (2,75 funtów) jako przyczepa. (Maksymalne obciążenie utrudni jazdę, zaleca się zmniejszenie obciążenia!)
• Ten produkt nie nadaje się do biegania ani jazdy na łyżwach.
• Wszelkie obciążenia przymocowane do uchwytu i/lub tyłu oparcia i/lub boków pojazdu będą miały wpływ na stabilność pojazdu.
• Nie należy używać akcesoriów niezatwierdzonych przez producenta.
• Należy używać wyłącznie części zamiennych dostarczonych lub zalecanych przez producenta.
• NIE używaj go z całkowitym obciążeniem przekraczającym limity wagowe. Jeśli zalecane obciążenie zostanie przekroczone, urządzenie może stać się niestabilne.
• NIE wprowadzaj modyfikacji produktu.
• NIE pompuj opon nadmiernie. Niezastosowanie się do znamionowego ciśnienia bocznego opony może spowodować eksplozję opony i możliwe obrażenia.
• Zaleca się, aby przed podłączeniem przyczepki wykwalifikowany mechanik rowerowy przeprowadził kontrolę bezpieczeństwa holowanego roweru.
• Przed każdą jazdą należy upewnić się, że przyczepka nie utrudnia hamowania, pedałowania lub kierowania rowerem.
• Używając przyczepy na drogach publicznych, należy zawsze przestrzegać lokalnych przepisów.
• Nigdy nie jedź rowerem w nocy bez odpowiedniego oświetlenia.
• Należy przestrzegać wszystkich lokalnych wymagań prawnych dotyczących oświetlenia.
• Jeśli z jakiegokolwiek powodu musisz się zatrzymać, na przykład w celu dokonania regulacji lub naprawienia problemu z przebitą oponą, pamiętaj o całkowitym zjechaniu z drogi.
• Korzystając z przyczepy, holujesz dodatkowy ciężar i większy pojazd. Musisz zapewnić więcej czasu na hamowanie, zwalnianie, zatrzymywanie i ruszanie oraz zapewnić więcej miejsca na zakręty i przejścia. Eksperymentuj z załadowaną przyczepką w niezatłoczonym miejscu, aż poznasz, jak Twój rower radzi sobie z holowaniem przyczepy.
• Unikaj kamieni, krawężników, gwałtownego hamowania i nagłych skrętów. Unikaj przejeżdżania przez przeszkody jednym kołem, gdyż może to spowodować przewrócenie się przyczepki.
• Aby zabezpieczyć ładunek, należy zawsze jeździć z opuszczoną osłoną.
• Osoba jadąca na rowerze musi mieć ukończone 16 lat.
• Zalecane ograniczenia prędkości: - 16 km/h (10 MPH) na gładkich, prostych drogach - 8 km/h (5 MPH) na zakrętach lub na nierównych drogach.
• Aby zapewnić bezpieczną obsługę, ciężar przyczepy musi być odpowiednio rozłożony. Ciężar złącza zaczepu powinien mieścić się w zakresie od 30 N (≈6,6 funta) do 80 N (≈17,6 funta). Aby to zmierzyć, załaduj przyczepę i umieść ją obok wagi łazienkowej. Wejdź na wagę i zanotuj swoją wagę. Stojąc na wadze, podnieś koniec haka holowniczego na wysokość jednej stopy (około 25 cm) nad podłoże. Wyświetlana waga powinna wynosić 6,6–17,6 funta więcej niż Twoja własna waga. Jeżeli masa jest zbyt niska, tylne koło roweru może stracić przyczepność. Jeśli jest za wysoka, zaczep może być przeciążony.

Model	CT910
Typ	Holowniczy
Maks. Obciążenie	275 funtów
Rozmiar	39,7*16,9*10 cali
Koła	Stal, 20*3 cale
Materiał	Stal

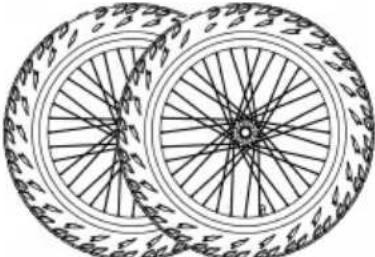

1 x rama główna	2x koła
1 x hak holowniczy	1 x zaczep uniwersalny

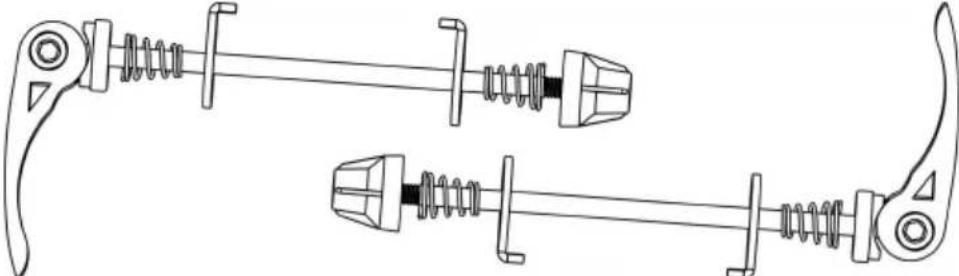

2 x oś szybkozamykająca s
Narzędzia

6 x naklejka odblaskowa + 1 x instrukcja obsługi

UWAGA: Naklejki odblaskowe można w razie potrzeby przykleić w wybranym miejscu.

Jak złożyć

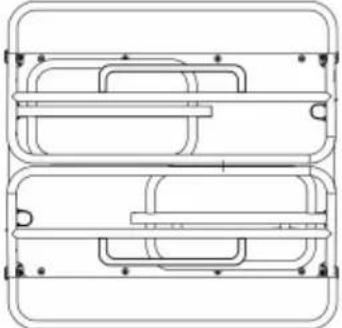

21. Otwieranie ramy głównej

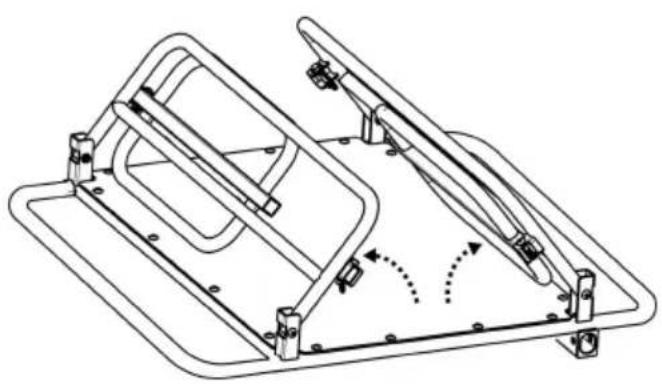

Wyjmij ramę główną przyczepy i wszystkie pozostałe elementy z kartonu. Podnieś wszystkie ramy boczne do pozycji pionowej (1, Rysunek 2).

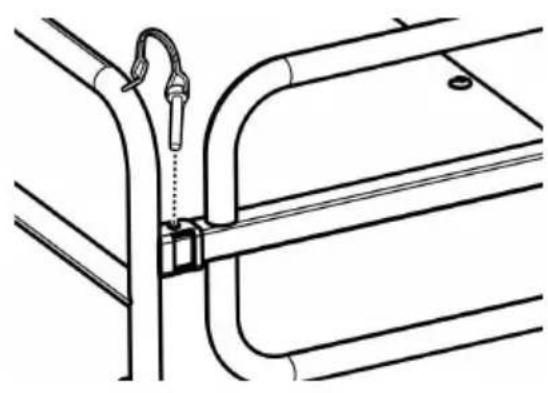

Zablokuj poprzeczki przednie i tylne za pomocą agrafki przymocowanej do ramy (Rysunek 3). Upewnij się, że agrafki są prawidłowo zablokowane w miejscu, jak pokazano (Rysunek 4).

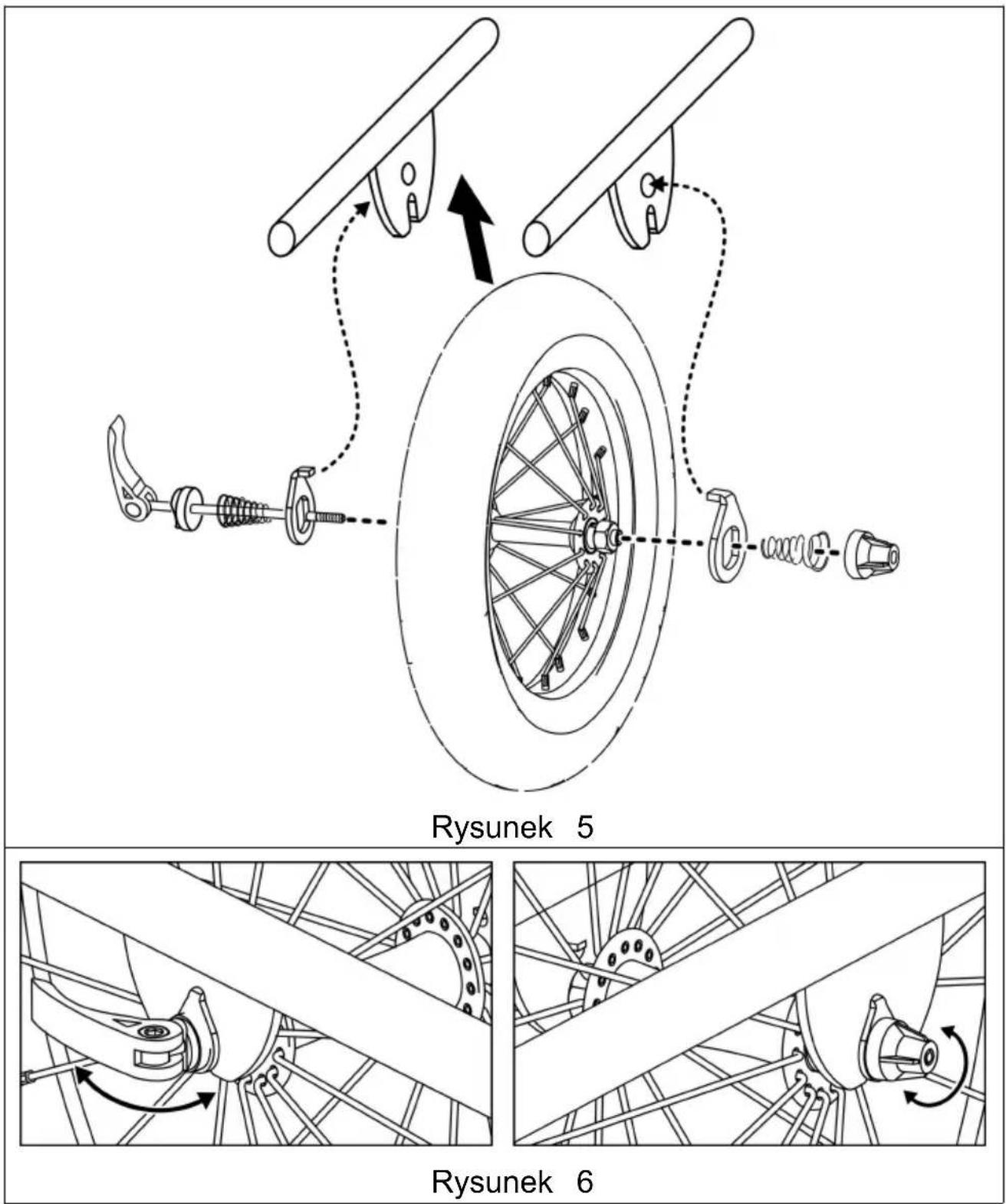

Umieść tylne koło pomiędzy rowkami ramy głównej. Zdejmij małe części z osi i zaczep podkładki w otworach w ramie głównej. Małe części z powrotem na oś i przełóż oś przez podkładki (Rysunek 5). Zamocuj oś szybkozamykającą (Rysunek 6). Powtórz tę czynność, aby przymocować drugie koło po drugiej stronie.

23. Instalacja haka holowniczego

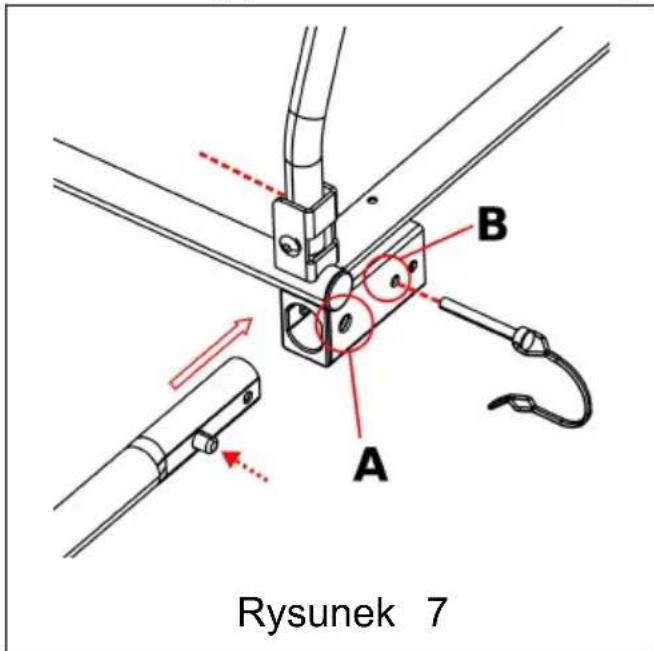

Naciskając przycisk sprężynowy, wsuwaj hak holowniczy w gniazdo haka holowniczego, aż przycisk sprężynowy wysunie się z otworu A. Włóż agrafkę z otworu B na drugą stronę. Upewnij się, że agrafka jest prawidłowo zablokowana w miejscu, jak pokazano (Rysunek 7).

24. Mocowanie przyczepki do roweru

1. Oś szybkozamykająca: Zdjąć szybkozamykacz z lewej strony tylnej osi roweru. Zamontować zaczep pomiędzy szybkozamykaczem a ramą. Dokręć szybkozamykacz zgodnie z instrukcją producenta roweru. Zaczep może pozostać na rowerze po zdjęciu przyczepki (Rysunek 10).

Nakrętka regulująca napięcie musi łączyć się z gwintem przez co najmniej pięć pełnych obrotów, aby zapewnić odpowiednią siłę docisku i pewne trzymanie tylnego koła. Niedokręcenie nakrętki regulującej napięcie może spowodować wypadek skutkujący poważnymi obrażeniami lub śmiercią. Jeżeli szybkozamykacz jest za krótki, należy go wymienić. Aby uzyskać odpowiednie części i pomoc, skonsultuj się z profesjonalnym mechanikiem rowerowym.

2. Oś nakrętkowa: Odkręć nakrętkę z podkładką z lewej stron osi roweru. Zamontuj zaczep na osi i ponownie przykręć nakrę podkładką ( Rysunek 11 ).
Rysunek 11	⚠ OSTRZEŻENIENakrętka osi musi łączyć się z gwintem przez co najmniej pięo pełnych obrotów, aby zapewnić odpowiednią siłę zacisku i pew trzymanie tylnego koła.Niedokręcenie nakrętki do końc może spowodować wypadek skutkujący poważnymi obrażeniami lub śmiercią. Jeśli jest za krótka, nie można zastosować zaczepu uniwersalnego! Aby uzyskać odpowiednie części i pomoc, skonsultuj się z profesjonalnym mechanikiem rowerowym.
3. Oś przelotowa: Uniwersalny zaczep nie pasuje do roweru przelotową. Aby uzyskać możliwe rozwiązanie, skontaktuj się ze sprzedawcą.

Rysunek 12

Podłącz łącznik do haka holowniczego i zabezpiecz sworzeń zabezpieczający (Rysunek 12). Po zamocowaniu haka holowniczego owiń pas bezpieczeństwa wokół ramy roweru i zaczep go o pierścień na haku holowniczym.

Przed jazdą

Sprawdź przed każdym użyciem:

• Koła są prawidłowo przymocowane do przyczepy.
• Opony są napompowane do zalecanego ciśnienia na bocznej ściance opony.
• Hak holowniczy jest prawidłowo przymocowany do przyczepy.
• Łącznik jest prawidłowo przymocowany do roweru.
• Łącznik i sworznie zabezpieczające są zabezpieczone.
• Obciążenie nie przekracza 125 kg (275 funtów).
• Masa haka holowniczego na sprzęgu jest większa niż 6,6 funta, ale nie przekracza 17,6 funta, z całkowicie załadowaną przyczepą.
• Upewnij się, że rower jest w dobrym stanie, zwłaszcza hamulce i opony (patrz instrukcja producenta roweru).
• Jeździec ma na sobie kask.
• Ładunek jest odpowiednio zabezpieczony.
• Pokrywa jest założona i zamknięta.

KONSERWACJA

Przechowywanie: Aby przedłużyć żywotność produktu, przechowuj przyczepę w pomieszczeniu zamkniętym. Przyczepy nie należy przechowywać w temperaturze niższej niż -10°F (-23°C) ani wyższej niż 150°F (65°C).

Pielęgnacja tkanin: Części tkaniny prać ręcznie w ciepłej wodzie z łagodnym mydłem. NIE używaj wybielaczy ani rozpuszczalników. Wytrzeć do sucha i przechowywać z dala od bezpośredniego światła słonecznego w suchym, dobrze wentylowanym miejscu. Czyść okna wilgotną, miękką ściereczką.

Sprawdzać:

• Sprawdź hak holowniczy, zaczep, rurę ramy, złącze elastyczne i osprzęt pod kątem uszkodzeń.
• Aby zapewnić bezpieczną pracę, złącza elastyczne należy serwisować co 3–5 lat. Sprawdź, czy śruby są dokręcone.
• Sprawdź opony i koła pod kątem zużycia i pęknięć. Sprawdź koła pod kątem prawidłowości i pęknięć.
• Sprawdź części tkaniny pod kątem rozdarć, przetarć i brakujących lub uszkodzonych elementów.

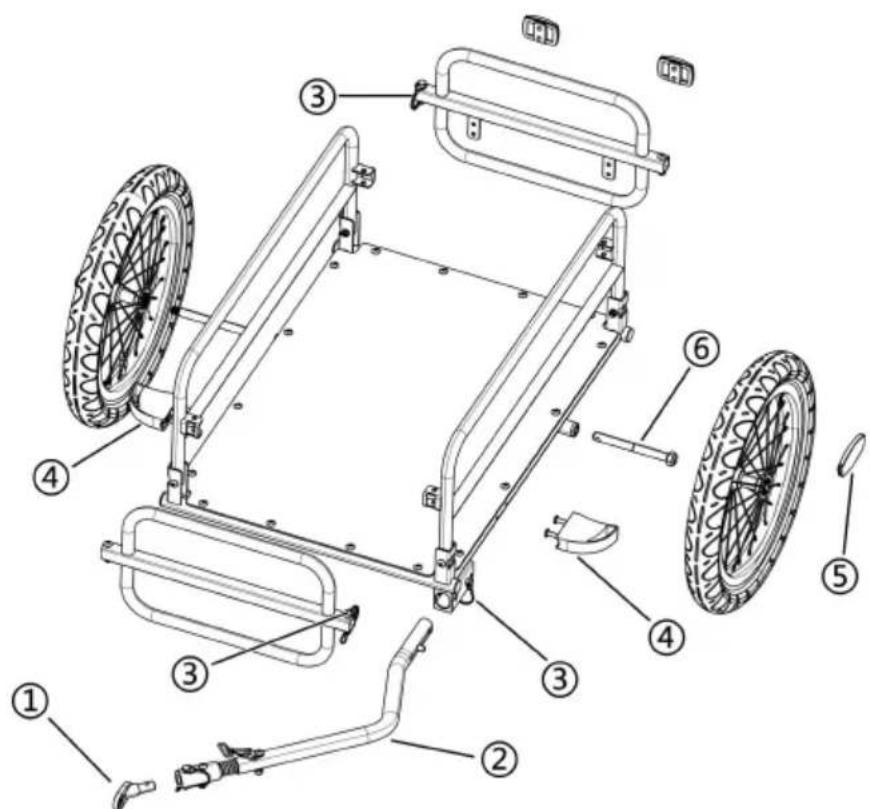

LISTA CZĘŚCI

① Łącznik ② Hak holowniczy ③ Zawleczka zabezpieczająca ④ Osłony kół ⑤ Odblask koła ⑥ Oś koła

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Przedstawiciel WE: SHUNSHUN GmbH.

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Niemcy

Tel: [phone] [e-mail]

REPUBLIKA WIELKIEJ BRYTANII: Pooledas Group Ltd.

Jednostka 5 Albert Edward House, The Pavilions Preston, Wielka Brytania Tel: [e-mail]

Import do AUS: SIHAO PTY LTD.

Wyprodukowano w Chinach
