Producttype	Fietsaanhanger
Merk	Vevor
Model	CT910
Maximale laadvermogen	275 lb (ongeveer 125 kg)
Afmetingen bak (L x B x H)	39,7 x 16,9 x 10 inch (101 x 43 x 25 cm)
Wieldiameter	20 inch
Breedte banden	3 inch
Materiaal frame	Staal
Type koppeling	Universeel (geschikt voor snelspanas en as met moer)
Aanbevolen koppelingsdruk	Tussen 6,6 en 17,6 lb (30 tot 80 N)
Aanbevolen bandenspanning	Zie aanduiding op de bandenflank
Aanbevolen maximumsnelheid	16 km/u op rechte weg, 8 km/u in bochten
Minimumleeftijd fietser	16 jaar
Montage	Inklapbaar frame, uitneembare wielen met snelspanas, trekstang met veerknop
Veiligheid	Controleer voor elk gebruik: bevestiging wielen, bandenspanning, koppeling, verdeling lading, werking remmen fiets
Onderhoud	Handwas met milde zeep, opslag binnen, vermijd temperaturen onder -23°C of boven 65°C
Beschikbare reserveonderdelen	Wielen, trekstang, koppeling, snelspanassen, reflecterende stickers
Repareerbaarheid	Reserveonderdelen geleverd of aanbevolen door fabrikant
Inhoud doos	Hoofdframe, 2 wielen, trekstang, universele koppeling, 2 snelspanassen, 6 reflecterende stickers, gebruikshandleiding
Garantie	Raadpleeg het elektronische garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - CT910 Vevor

Hoe monteer ik de wielen op de Vevor CT910 aanhanger?

Plaats het wiel tussen de groeven van het hoofdframe, steek de as met de ringen in en bevestig de snelspanas. Herhaal voor de andere kant.

Hoe bevestig ik de trekstang?

Druk op de veerknop, schuif de stang in de ontvanger tot de knop uit gat A komt, steek dan de veiligheidspen in gat B.

Wat is het maximale gewicht dat de aanhanger kan vervoeren?

Het maximale laadvermogen is 275 lb (ongeveer 125 kg). Overschrijd deze limiet niet om instabiliteit te voorkomen.

Hoe bevestig ik de aanhanger aan een fiets met een snelspanas?

Verwijder het snelspansysteem van de linkerkant van de achteras, installeer de koppeling en draai het systeem vast volgens de instructies van de fietsfabrikant. De stelmoer moet minimaal vijf volledige slagen ingeschroefd zijn.

Kan ik de aanhanger gebruiken met een fiets met doorsteekas?

Nee, de meegeleverde universele koppeling is niet compatibel met doorsteekassen. Raadpleeg uw dealer voor een alternatieve oplossing.

Welke veiligheidscontroles moet ik voor elk gebruik uitvoeren?

Controleer de bevestiging van de wielen, bandenspanning, koppeling, lading (niet meer dan 275 lb), koppelingsdruk (tussen 6,6 en 17,6 lb), de staat van de fiets (remmen, banden) en draag een helm.

Hoe onderhoud ik de CT910 aanhanger?

Was de stoffen delen met de hand in lauw water en milde zeep. Gebruik geen bleekmiddel. Bewaar binnen, beschermd tegen extreme temperaturen (tussen -23°C en 65°C).
Inspecteer regelmatig de trekstang, koppeling, buizen, flexibele connectoren (elke 3 tot 5 jaar) en banden.

Wat zijn de aanbevolen snelheidslimieten met de aanhanger?

Rijd maximaal 16 km/u (10 MPH) op gladde, rechte wegen en 8 km/u (5 MPH) in bochten of op oneffen wegen.

Is de aanhanger geschikt om te hardlopen of skaten?

Nee, dit product is niet geschikt voor hardlopen of skaten. Het is ontworpen om door een fiets te worden getrokken.

Hoe meet ik de koppelingsdruk?

Maak de aanhanger leeg, plaats hem naast een weegschaal. Ga op de weegschaal staan, noteer uw gewicht. Til de trekstang ongeveer 30 cm van de grond. Het aangegeven gewicht moet 6,6 tot 17,6 lb meer zijn dan uw gewicht.

GEBRUIKSAANWIJZING CT910 Vevor

Belangrijk: Bewaar deze instructies voor toekomstig gebruik

Het niet naleven van de instructies en waarschuwingen in deze handleiding kan leiden tot ernstig letsel of de dood van de berijder.

- Zorg ervoor dat alle vergrendelingen vóór gebruik zijn vergrendeld.

- Maximale belasting: 125 kg (275 lbs.) als aanhanger. (Maximale belasting maakt het rijden moeilijk, het wordt aanbevolen om de belasting te verminderen!)

- Dit product is niet geschikt voor hardlopen of skaten.

- Elke lading die aan de handgreep en/of aan de achterkant van de rugleuning en/of aan de zijkanten van het voertuig wordt bevestigd, heeft invloed op de stabiliteit van het voertuig.

- Accessoires die niet door de fabrikant zijn goedgekeurd, mogen niet worden gebruikt.

- Gebruik alleen vervangende onderdelen die door de fabrikant zijn geleverd of aanbevolen.

- Gebruik het NIET met een totale lading die de gewichtslimieten overschrijdt. Als de aanbevolen belasting wordt overschreden, kan het apparaat instabiel worden.

- Breng GEEN wijzigingen aan het product aan.

- Pomp de banden NIET te hard op. Het niet naleven van de nominale zijwanddruk van de band kan leiden tot explosie van de band en mogelijk letsel.

- Het wordt aanbevolen dat een gekwalificeerde fietsenmaker een veiligheidscontrole van de trekkende fiets uitvoert voordat de aanhanger wordt bevestigd.

- Controleer vóór elke rit of de aanhanger het remmen, trappen of sturen van de fiets niet hindert.

- Houd u bij het gebruik van de aanhangwagen op de openbare weg altijd aan de plaatselijke regelgeving.

- Fiets nooit 's nachts zonder voldoende verlichting.

- Houd u aan alle lokale wettelijke vereisten voor verlichting.

- Als u om welke reden dan ook moet stoppen, bijvoorbeeld om

aanpassingen te doen of om een lekke band te verhelpen, zorg ervoor dat u volledig van de weg afgaat.

• Wanneer u uw aanhangwagen gebruikt, sleept u extra gewicht en een groter voertuig. U moet meer tijd vrijmaken voor remmen, vertragen, stoppen en starten, en meer ruimte laten voor bochten en doorgaande bewegingen. Experimenteer met de beladen aanhanger in een rustige omgeving totdat u vertrouwd raakt met hoe uw fiets omgaat met het trekken van een aanhanger.
• Vermijd rotsen, stoepranden, hard remmen en plotseling uitwijken. Vermijd het rijden over obstakels met één wiel, omdat de aanhangwagen hierdoor kan kantelen.
• Rijd altijd met de hoes omlaag om de lading vast te zetten.
• De berijder van de fiets moet minimaal 16 jaar oud zijn.
• Aanbevolen snelheidslimieten: - 16 km/u (10 mph) op gladde, rechte wegen - 8 km/u (5 mph) in bochten of op oneffen wegen.
• Voor een veilige hantering moet het gewicht van de aanhanger goed worden verdeeld. Het gewicht op de trekhaakconnector moet tussen 30 N (≈6,6 lbs.) en 80 N (≈17,6 lbs.) liggen. Om dit te meten, plaatst u uw aanhanger naast de weegschaal. Stap op de weegschaal en noteer uw gewicht. Terwijl u op de weegschaal staat, tilt u het uiteinde van de trekhaak één voet (ongeveer 25 cm) van de grond. Het weergegeven gewicht moet 6,6 – 17,6 lbs. meer zijn dan uw eigen gewicht. Als het gewicht te laag is, kan het achterwiel van de fiets grip verliezen. Als deze te hoog is, kan de trekhaak overbelast raken.

Model	CT910
Type	Slepen
Max. Laden	275 pond
Grootte	39,7*16,9*10 inch
Wielen	Staal, 20*3 inch
Materiaal	Staal

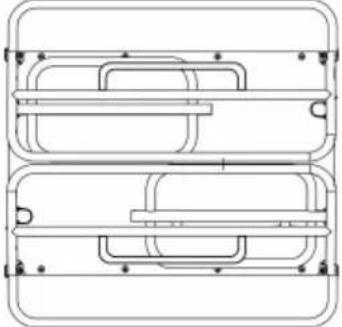

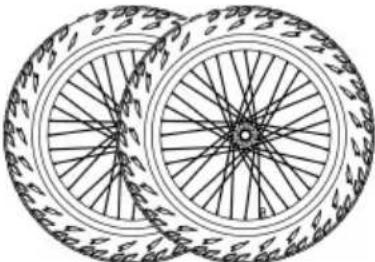

1 x hoofdframe	2 x wielen
1x Trekhaak	1 x Universele trekhaak

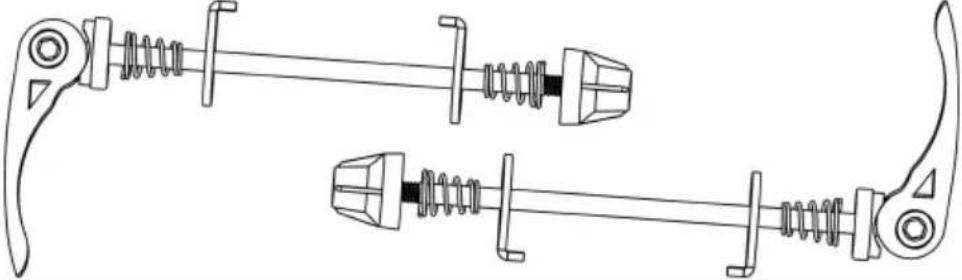

2 x snelspanas s _
Hulpmiddelen

6 x reflecterende stickers + 1 x gebruikershandleiding

OPMERKING: De reflecterende stickers kunnen naar wens op de gewenste locatie worden bevestigd.

25. Het hoofdframe openen

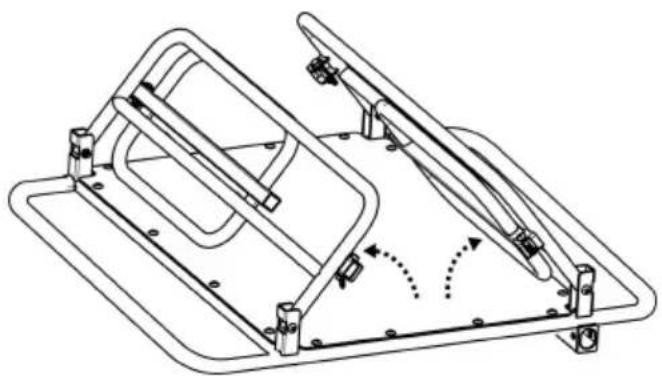

Haal het hoofdframe van de aanhanger en alle andere onderdelen uit de doos. Breng alle zijframes rechtop (Figuur 1, Figuur 2).

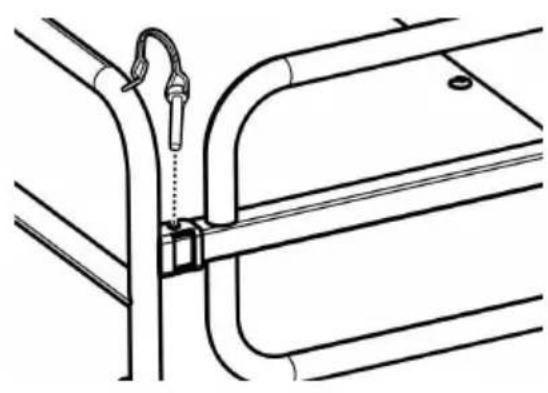

Vergrendel de dwarsbalken aan de voor- en achterkant met behulp van de veiligheidspin die aan het frame is bevestigd (Figuur 3). Zorg ervoor dat de veiligheidspinnen goed op hun plaats zijn vergrendeld, zoals weergegeven (Figuur 4).

Plaats het achterwiel tussen de groeven van het hoofdframe. Plaats de kleine onderdelen van de as en haak de ringen in de gaten in het hoofdframe. Plaats de kleine onderdelen terug op de as en laat ze door de sluitringen en het achterwiel gaan (Figuur 5). Maak de snelspanas vast (Figuur 6).

Herhaal dit om het tweede wiel aan de andere kant te bevestigen.

Druk op de veerknop en schuif de trekhaak in de trekhaakontvanger totdat de veerknop uit het gat komt. Steek de veiligheidsspeld vanuit gat B door de andere. Zorg ervoor dat de veiligheidspin goed op zijn plaats zit, zoals weergegeven (Figuur 7).

28. Aanhangwagen aan fiets bevestigen

1. Snelspanneras: Verwijder de snelspanner aan de linkerkant van de achteras van de fiets. Monteer de trekhaak tussen de snelspanner en het frame. Draai de snelspanner vast volgens de handleiding van de fietsfabrikant. De trekhaak kan op de fiets blijven zitten als de aanhanger is verwijderd (Figuur 10).

De spanningsafstelmoer moet minimaal vijf volledige slagen in de schroefdraad grijpen om voldoende klemkracht te garanderen om het achterwiel stevig vast te houden. Als u de spanningsafstelmoer niet volledig vastdraait, kan dit leiden tot ongelukken met ernstig letsel of de dood. Als de snelspanner te kort is, moet deze worden vervangen. Raadpleeg een professionele fietsenmaker voor de juiste onderdelen en hulp.

1. As met moer: Draai de moer met ring los van de linkerkant van de achteras van de fiets. Monteer de trekhaak op de as en schuif de moer weer vast met de sluitring (Figuur 11).

De asmoer moet minimaal vijf volledige slagen in de schroefdraad grijpen om voldoende klemkracht te garanderen om het achterwiel stevig vast te houden. Als u de moer niet volledig vastdraait, kan dit leiden tot ongelukken met ernstig letsel of de dood. Als de as te kort is, kan de universele trekhaak niet worden gebruikt! Raadpleeg een professionele fietsenmaker voor de juiste onderdelen en hulp.

1. Steekas: De universele trekhaak past niet op een fiets met een steekas. Raadpleeg de verkoper voor een mogelijke oplossing.

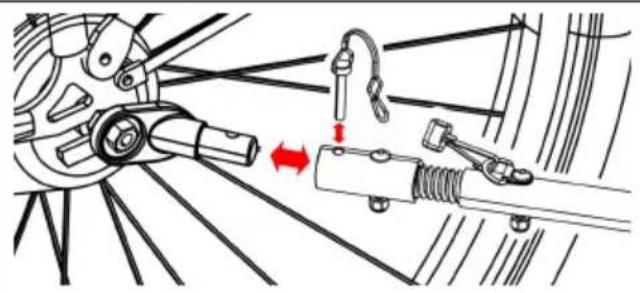

Sluit de koppeling aan op de trekhaak en zet de veiligheidspin vast (Figuur

12). Zodra de trekhaak is bevestigd, wikkelt u de veiligheidsgordel om het frame van de fiets en haakt u deze aan de D-ring op de trekhaak.

Voordat u gaat rijden

Controleer vóór elk gebruik:

• De wielen zijn goed vastgezet aan de aanhanger.
• De banden worden opgepompt tot de aanbevolen spanning op de zijwand van de band.
• De trekhaak is goed vastgemaakt aan de aanhanger.
• Het koppelstuk is goed vastgemaakt aan de fiets.
• Koppeling en veiligheidspinnen zijn beveiligd.
• De belasting bedraagt niet meer dan 125 kg (275 lbs.).
• Het gewicht van de trekhaak bij de koppeling is groter dan 6,6 lbs. maar niet meer dan 17,6 lbs. met volgeladen aanhanger.
• Zorg ervoor dat de fiets in goede staat verkeert, vooral de remmen en de banden (raadpleeg de instructies van de fietsfabrikant).
• De ruiter draagt een helm.
• De lading is goed vastgezet.
• Deksel is geïnstalleerd en gesloten.

ONDERHOUD

Opslag: Voor een langere levensduur van het product kunt u de trailer binnenshuis opslaan. De aanhangwagen mag niet worden opgeslagen bij temperaturen lager dan -23 °C of hoger dan 65 °C.

Onderhoud van de stof: was de stoffen onderdelen met de hand in warm water en milde zeep. Gebruik GEEN bleekmiddel of oplosmiddel. Droogvegen en buiten direct zonlicht bewaren in een droge, goed geventileerde ruimte. Maak de ramen schoon met een vochtige, zachte doek.

Rekening:

• Inspecteer de trekhaak, de framebuis, de flexibele connector en het bevestigingsmateriaal op schade.
• Flex-connectoren moeten elke 3-5 jaar worden onderhouden voor een veilige werking. Controleer of de bouten goed vastzitten.
• Inspecteer banden en wielen op slijtage en scheuren.
• Inspecteer stoffen onderdelen op scheuren, schaafwonden en ontbrekende of beschadigde hardware.

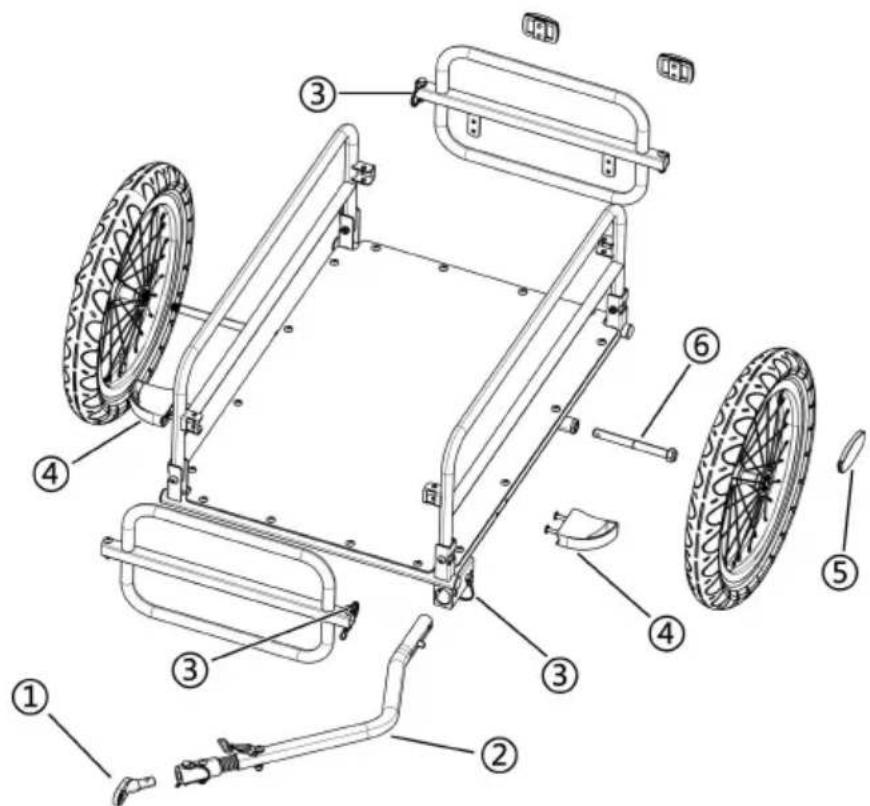

ONDERDELENLIJST

① Koppeling ② Trekhaak ③ Veiligheidsspeld ④ Wielbeschermers ⑤ Wielreflector ⑥ Wielas

Fabrikant: Shanghaimuxinmuyeyouxiangongsi

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

EG-REP: SHUNSHUN GmbH.

Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Duitsland

Tel: [phone] [e-mail]

VK REP: Pooledas Group Ltd.

Eenheid 5 Albert Edward House, The Pavilions Preston, Verenigd Koninkrijk

Geïmporteerd naar AUS: SIHAO PTY LTD.

VEVOR®

TOUGH TOOLS, HALF PRICE

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support
