CT910 - Rodillo para bicicleta Vevor - Manual de uso y guía de instrucciones gratis

Tipo de producto	Remolque de carga para bicicleta
Marca	Vevor
Modelo	CT910
Capacidad de carga máxima	275 lb (aproximadamente 125 kg)
Dimensiones del compartimento (L x An x Al)	39,7 x 16,9 x 10 pulgadas (101 x 43 x 25 cm)
Diámetro de las ruedas	20 pulgadas
Ancho de los neumáticos	3 pulgadas
Material del marco	Acero
Tipo de enganche	Universal (compatible con eje rápido y eje con tuerca)
Peso recomendado en el gancho de enganche	Entre 6,6 y 17,6 lb (30 a 80 N)
Presión de neumáticos recomendada	Ver indicación en el flanco del neumático
Velocidad máxima recomendada	16 km/h en carretera recta, 8 km/h en curva
Edad mínima del ciclista	16 años
Ensamblaje	Marco plegable, ruedas extraíbles con eje de liberación rápida, barra de remolque con botón de resorte
Seguridad	Verificar antes de cada uso: fijación de las ruedas, presión de neumáticos, enganche, distribución de la carga, funcionamiento de los frenos de la bicicleta
Mantenimiento	Limpieza a mano con jabón suave, almacenamiento en interior, evitar temperaturas inferiores a -23°C o superiores a 65°C
Piezas de repuesto disponibles	Ruedas, barra de remolque, enganche, ejes de liberación rápida, pegatinas reflectantes
Reparabilidad	Piezas de repuesto suministradas o recomendadas por el fabricante
Contenido de la caja	Marco principal, 2 ruedas, barra de remolque, enganche universal, 2 ejes de liberación rápida, 6 pegatinas reflectantes, manual de uso
Garantía	Consulte el certificado de garantía electrónico en www.vevor.com/support

Preguntas frecuentes - CT910 Vevor

¿Cómo ensamblar las ruedas en el remolque Vevor CT910?

Coloque la rueda entre las ranuras del marco principal, inserte el eje con las arandelas, luego fije el eje de liberación rápida. Repita para el otro lado.

¿Cómo fijar la barra de remolque?

Presione el botón de resorte, deslice la barra en el receptor hasta que el botón salga por el orificio A, luego inserte el pasador de seguridad en el orificio B.

¿Cuál es el peso máximo que puede transportar el remolque?

La carga máxima es de 275 lb (aproximadamente 125 kg). No exceda este límite para evitar inestabilidad.

¿Cómo acoplar el remolque a una bicicleta con eje de liberación rápida?

Retire el sistema de liberación rápida del lado izquierdo del eje trasero, instale el enganche, luego apriete el sistema siguiendo las instrucciones del fabricante de la bicicleta. La tuerca de ajuste debe estar enganchada al menos cinco vueltas completas.

¿Puedo usar el remolque con una bicicleta de eje pasante?

No, el enganche universal suministrado no es compatible con ejes pasantes. Consulte a su distribuidor para una solución alternativa.

¿Cuáles son las comprobaciones de seguridad que se deben realizar antes de cada uso?

Verifique la fijación de las ruedas, la presión de los neumáticos, el enganche, la carga (no exceder 275 lb), el peso en el gancho (entre 6,6 y 17,6 lb), el buen estado de la bicicleta (frenos, neumáticos) y use un casco.

¿Cómo mantener el remolque CT910?

Lave las partes de tela a mano con agua tibia y jabón suave. No use lejía. Almacene en interior, alejado de temperaturas extremas (entre -23°C y 65°C).
Inspeccione regularmente la barra de remolque, el enganche, los tubos, los conectores flexibles (cada 3 a 5 años) y los neumáticos.

¿Cuáles son los límites de velocidad recomendados con el remolque?

Circule a máximo 16 km/h (10 MPH) en carreteras lisas y rectas, y a 8 km/h (5 MPH) en curvas o carreteras irregulares.

¿El remolque es adecuado para correr o patinar?

No, este producto no es adecuado para correr o patinar. Está diseñado para ser remolcado por una bicicleta.

¿Cómo medir el peso en el gancho de enganche?

Descargue el remolque, colóquelo al lado de una báscula. Súbase a la báscula, anote su peso. Levante la barra de remolque a unos 30 cm del suelo. El peso indicado debe ser entre 6,6 y 17,6 lb más que su peso.

MANUAL DE USUARIO CT910 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

REMOLQUE DE CARGA PARA BICICLETAS

MODELO: CT9 10

Importante: guarde estas instrucciones para consultarlas en el futuro.

El incumplimiento de las instrucciones y advertencias de este manual podría provocar lesiones graves o la muerte del ciclista.

• Asegúrese de que todos los dispositivos de bloqueo estén activados antes de su uso.
• Carga máxima: 1,25 kg (2,75 lbs.) como remolque. (La carga máxima dificultará la conducción, ¡se recomienda reducir la carga!)
• Este producto no es apto para correr o patinar.
• Cualquier carga fijada al mango y/o en la parte trasera del respaldo y/o en los laterales del vehículo afectará a la estabilidad del vehículo.
• No se utilizarán accesorios que no estén aprobados por el fabricante.
• Utilice únicamente piezas de repuesto suministradas o recomendadas por el fabricante.
• NO lo utilice con una carga total que exceda los límites de peso. Si excede la carga recomendada, la unidad puede volverse inestable.
• NO realice modificaciones al producto.
• NO infle demasiado los neumáticos. El incumplimiento de la presión nominal en los flancos del neumático puede provocar una explosión del neumático y posibles lesiones.
• Se recomienda que un mecánico de bicicletas calificado realice una verificación de seguridad de la bicicleta remolcadora antes de acoplar el remolque.
• Antes de cada paseo, asegúrese de que el remolque no interfiera con el frenado, el pedaleo o la dirección de la bicicleta.
• Cumpla siempre con las normas locales cuando utilice el remolque en vías públicas.
• Nunca ande en bicicleta de noche sin la iluminación adecuada.
• Obedezca todos los requisitos legales locales para la iluminación.
• Si necesita detenerse por cualquier motivo, como hacer ajustes o solucionar un pinchazo, asegúrese de salirse de la carretera por completo.
• Cuando usa su remolque, está remolcando peso adicional y un

vehículo más grande. Debe dejar más tiempo para frenar, reducir velocidad, detenerse y arrancar, y dejar más espacio para giros y pasillos. Experimente con el remolque cargado en un área no congestionada hasta que se familiarice con cómo se maneja su bicicleta al arrastrar un remolque.

• Evite rocas, bordillos, frenadas bruscas y virajes repentinos. Evite pasar obstáculos con una rueda, ya que esto puede provocar que el remolque se vuelque.
• Conduzca siempre con la cubierta bajada para asegurar la carga.
• El ciclista de la bicicleta debe tener al menos 16 años.
• Límites de velocidad recomendados: - 16 km/h (10 MPH) en caminos lisos y rectos - 8 km/h (5 MPH) al girar o en caminos irregulares
• El peso del remolque debe distribuirse adecuadamente para un manejo seguro. El peso sobre el conector del enganche debe estar entre 30 N (≈6,6 lbs.) y 80 N (≈17,6 lbs.). Para medir esto, cargue el remolque y colóquelo junto a la báscula de baño. Súbase a la báscula y tome nota de su peso. De pie sobre la báscula, levante el extremo de la barra de remolque a un pie (aproximadamente 25 cm) del suelo. El peso que se muestra debe ser de 6,6 a 17,6 libras más que su peso. Si el peso es demasiado bajo, la rueda trasera de la bicicleta podría perder tracción. Si es demasiado alto, el enganche puede estar sobrecargado.

Modelo	CT910
Tipo	Remolcar
Máx. Carga	275 libras
Tamaño del	39,7*16,9*10 pulgadas
Ruedas	Acero, 20*3 pulgadas
Material	Acero

2 x ejes de liberación rápida

Herramientas

6 x pegatina reflectante s+ 1 x manual de usuario

deseado según sea necesario.

Cómo ensamblar

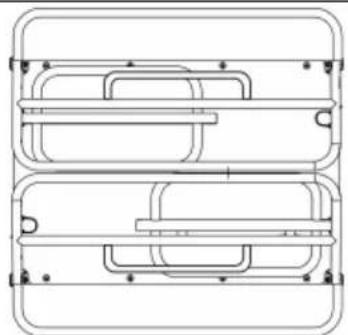

17. Abrir el marco principal

Saque el marco principal del remolque y todos los demás componentes de la caja. Levante todos los marcos laterales a una posición (Figura 1, Figura 2).

Figura 1	Figura 2

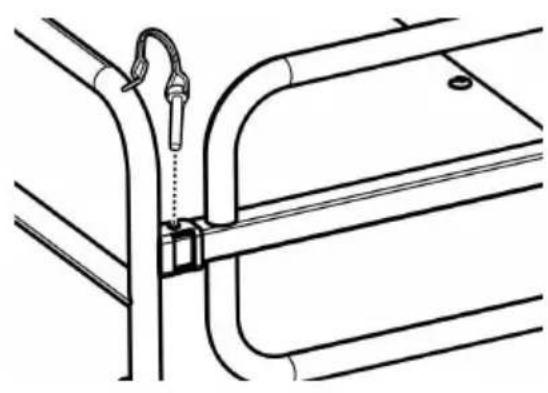

Bloquee las barras transversales delanteras y traseras usando e pasador de seguridad adjunto al marco (Figura 3). Asegúre los pasadores de seguridad estén correctamente bloqueados en lugar como se muestra (Figura 4).

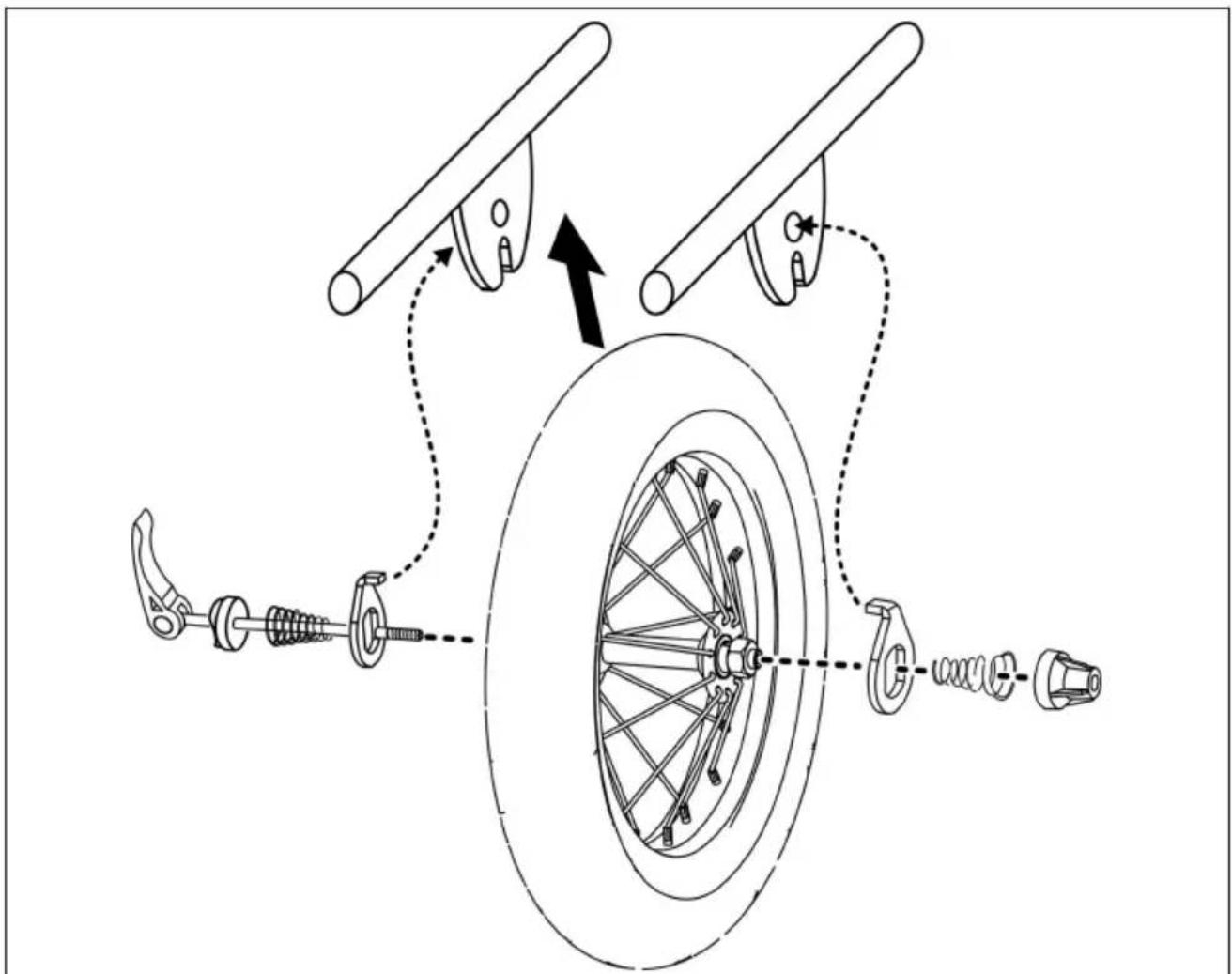

18. Colocar las ruedas

Coloque la rueda trasera entre las ranuras del bastidor principal. Retire las piezas pequeñas del eje y enganche las arandelas en los orificios del bastidor principal. Vuelva a colocar las piezas pequeñas en el eje y deje que el eje pase por las arandelas y la rueda (Figura 5). Apriete el eje de liberación rápida (Figura 6). Repita para colocar la segunda rueda en el otro lado.

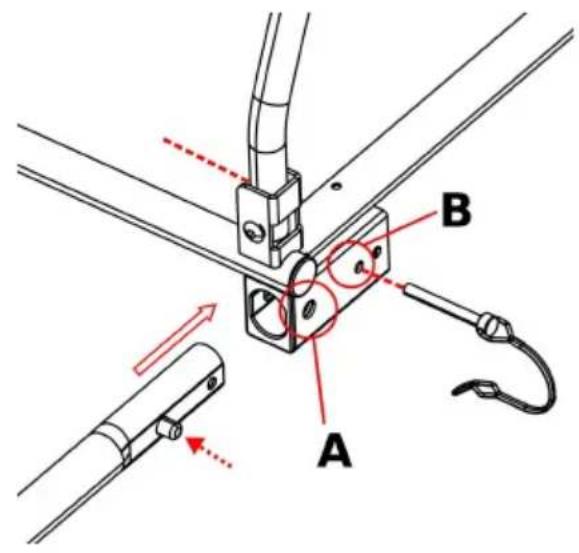

19. Instalación de la barra de remolque

Al presionar el botón del resorte, deslice la barra de remolque dentro del receptor de la barra de remolque hasta que el botón (resorte) salga del orificio A. Inserte el imperdible desde el orificio por el otro lado. Asegúrese de que el pasador de seguridad esté correctamente bloqueado en su lugar como se muestra (Figura 7).

20. Colocar remolque en bicicleta

1. Eje de liberación rápida: Retire el mecanismo de liberación del lado izquierdo del eje trasero de la bicicleta. Instale el enganche entre el cierre rápido y el marco. Apriete el cierre rápido según el manual del fabricante de la bicicleta. El enganche puede permanecer en la bicicleta cuando se retira el remolque (Figura 10).

La tuerca de ajuste de tensión debe enganchar las roscas durante al menos cinco vueltas completas para garantizar una fuerza de sujeción adecuada para sujetar la rueda trasera de forma segura. No apretar completamente la tuerca de ajuste de tensión puede provocar accidentes con lesiones graves o la muerte. Si el cierre rápido es demasiado corto, deberá sustituirse. Consulte a un mecánico de bicicletas profesional para obtener las piezas y la asistencia adecuadas.

1. Eje con tuerca: Desenrosque la tuerca con arandela del lado izquierdo del eje trasero de la bicicleta. Instale el enganche y vuelva a atornillar la tuerca con la arandela (Figura 11).

La tuerca del eje debe enganchar las roscas durante al menos cinco vueltas completas para garantizar una fuerza de sujeción adecuada para sujetar la rueda trasera de forma segura. No apretar la tuerca completamente puede provocar accidentes con lesiones graves o la muerte. ¡Si el eje es demasiado corto, no se puede utilizar el enganche universal! Consulte a un mecánico de bicicletas profesional para obtener las piezas y la asistencia adecuadas.

1. Eje pasante: El enganche universal no se adapta a bicicletas con eje pasante. Consulte al minorista para conocer una posible solución.

Conecte el acoplador en la barra de remolque y asegure el pasador de seguridad (Figura 12). Una vez que la barra o remolque esté colocada, enrolle el cinturón de seguridad alrededor del cuadro de la bicicleta y engánchelo al anillo D de la barra de remolque.

Antes de montar

Comprobar antes de cada uso:

• Las ruedas están debidamente aseguradas al remolque.
• Los neumáticos se inflan a la presión recomendada en la pared del neumático.
• La barra de remolque está correctamente asegurada al remolque.
• El acoplador está correctamente asegurado a la bicicleta.
• El acoplador y los pasadores de seguridad están asegurados.
• La carga no supera los 1,25 kg (2,75 lbs).
• El peso de la barra de remolque en el acoplador es superior a 6 libras, pero no excede las 17,6 libras con remolque completamente cargado.
• Asegúrese de que la bicicleta esté en buen estado de funcionamiento, especialmente los frenos y neumáticos (consulte las instrucciones del fabricante de la bicicleta).
• El ciclista lleva casco.
• La carga está debidamente asegurada.
• La cubierta está instalada y cerrada.

MANTENIMIENTO

Almacenamiento: Para prolongar la vida útil del producto, almacene el remolque en el interior. El remolque no debe almacenarse a temperaturas inferiores a -10 °F (-23 °C) o superiores a 150 °F (65 °C).

Cuidado de la tela: Lave las piezas de tela a mano con agua tibia y jabón suave. NO use lejía ni solventes. Seque y almacene fuera de la luz directa en un área seca y bien ventilada. Limpie las ventanas con un paño suave y húmedo.

Controlar:

• Inspeccione la barra de remolque, el enganche, el tubo del bastidor, el conector flexible y los herrajes en busca de daños.
• Los conectores flexibles deben recibir servicio cada 3 a 5 años para un funcionamiento seguro. Verifique que los pernos estén apretados.
• Inspeccione los neumáticos y las ruedas en busca de desgaste y grietas. Inspeccione las ruedas en busca de firmeza y grietas.
• Inspeccione las piezas de tela en busca de rasgaduras, abrasiones y herrajes faltantes o dañados.

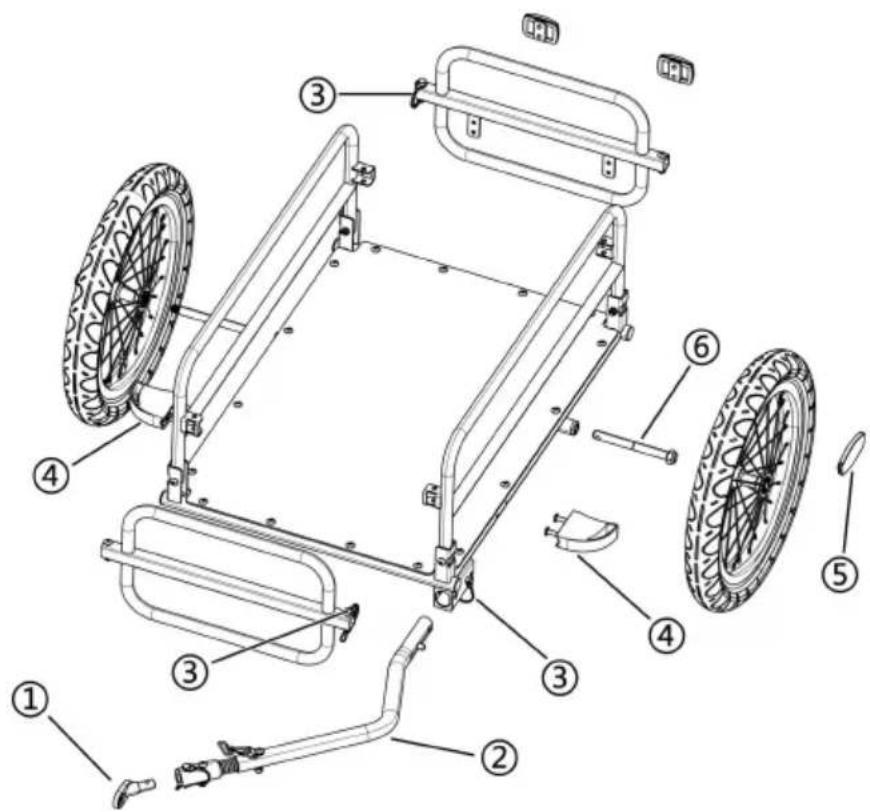

LISTA DE PIEZAS

① Acoplador ② Barra de remolque ③ Pasador de seguridad ④ Protectores de ruedas ⑤ Reflector de rueda ⑥ Eje de rueda
