MANUAL DE USUARIO 20315 Vevor

Soporte técnico y certificado de garantía electrónica www.vevor.com/support

REMOLQUE DE CARGA PARA BICICLETAS

MODELO: 20315

Importante: guarde estas instrucciones para consultarlas en el futu

El incumplimiento de las instrucciones y advertencias de este manual podría provocar lesiones graves o la muerte del ciclista.

• El remolque está diseñado exclusivamente para el transporte de car por carretera con una bicicleta estándar. Está destinado únicamente para uso personal. Utilice el remolque únicamente como se describen en las instrucciones. Cualquier otro uso se considera inadecuado y puede provocar lesiones graves o la muerte.
• NO utilice el remolque para transportar niños o mascotas. NO utilice remolque como juguete. NO utilice el remolque con bicicletas eléctricas o motocicletas.
• Asegúrese de que todos los dispositivos de bloqueo estén activados antes de su uso.
  ● Carga máxima: 40 kg (88 lbs.).
• Este producto no es apto para correr o patinar.
• NO lo utilice con una carga total que exceda los límites de peso que el vehículo ha sido diseñado. Si se excede la carga recome la unidad puede volverse inestable.
• NO realice modificaciones al producto.
• NO infle demasiado los neumáticos. El incumplimiento de la presión nominal en los flancos del neumático puede provocar una explosión del neumático y posibles lesiones.
• Se recomienda que un mecánico de bicicletas calificado realice una verificación de seguridad de la bicicleta remolcadora antes de aco el remolque.
• Antes de cada paseo, asegúrese de que el remolque no interfiera el frenado, el pedaleo o la dirección de la bicicleta.
• Cumpla siempre con las normas locales cuando utilice el remolque vías públicas.
• Nunca andes en bicicleta de noche sin la iluminación adecuada.
• Obedezca todos los requisitos legales locales para la iluminación.
• Si necesita detenerse por cualquier motivo, como hacer ajustes o

solucionar un pinchazo, asegúrese de salirse de la carretera por completo.

• Cuando usa su remolque, está remolcando peso adicional y un vehículo más grande. Debe dejar más tiempo para frenar, reducir velocidad, detenerse y arrancar, y dejar más espacio para giros y pasillos. Experimente con el remolque cargado en un área no congestionada hasta que se familiarice con cómo se maneja su bicicleta al arrastrar un remolque.
• Evite rocas, bordillos, frenadas bruscas y virajes repentinos. Evite pasar obstáculos con una rueda, ya que esto puede provocar que remolque se vuelque.
• Conduzca siempre con la cubierta bajada para asegurar la carga.
• El ciclista de la bicicleta debe tener al menos 16 años.
• Límites de velocidad recomendados: - 16 km/h en carreteras rectas lisas - 8 km/h en curvas o en carreteras irregulares.
• El peso del remolque debe distribuirse adecuadamente para un manejo seguro. La fuerza hacia abajo en el extremo de la barra remolque, donde se encuentra con la bicicleta, debe ser de entre y 9 kg (4,4 – 22 lbs). Para medir esto, cargue su remolque y junto a la báscula de baño. Súbete a la báscula y toma nota de Mientras está en la báscula, levante el extremo de la barra de remolque a un pie (aproximadamente 25 cm) del suelo y anote en nuevamente. La diferencia de peso es la fuerza hacia abajo sobre barra de remolque. Si el peso es demasiado bajo, la rueda trase la bicicleta podría perder tracción. Si es demasiado alto el engando puede estar sobrecargado.

MODEL AND PARAMETERS

Modelo	20315
Máx. Carga	88 libras
Tamaño del	24*15,7*10,6 pulgadas (caja de
Ruedas	Plástico, 16*1,75 pulgadas
Material	Acero, PVC, PP, tela Oxford

CONTENTS

1 marco principal.	2 ruedas
1 funda .	2 x kits de reflectores frontal (blancos)
1 x barra de remolque	2 x kits de reflectores traser (rojo )
2 x kits de reflectores laterale (amarillo)	1 paquete de accesorios.
1 llave de 1 1 mm + 1 x 4 mm Tecla H ex + 1 x Man

How to Assemble

25. Instalación de los reflectores

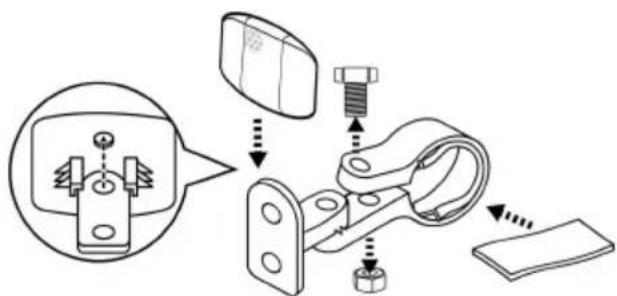

Empuje para montar el reflecto en la abrazadera. Introducir la goma antideslizante en el orificio de la abrazadera (Figura 1).

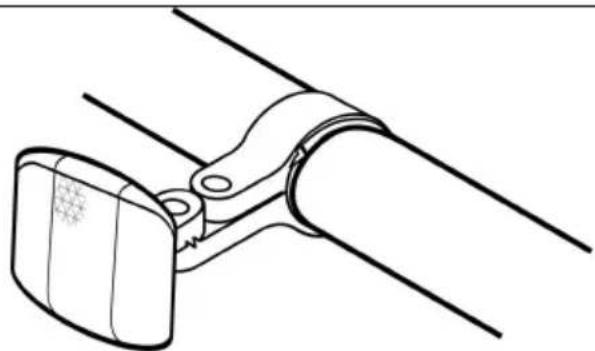

Abra la abrazadera y móntela el remolque ( Figura 2 ).

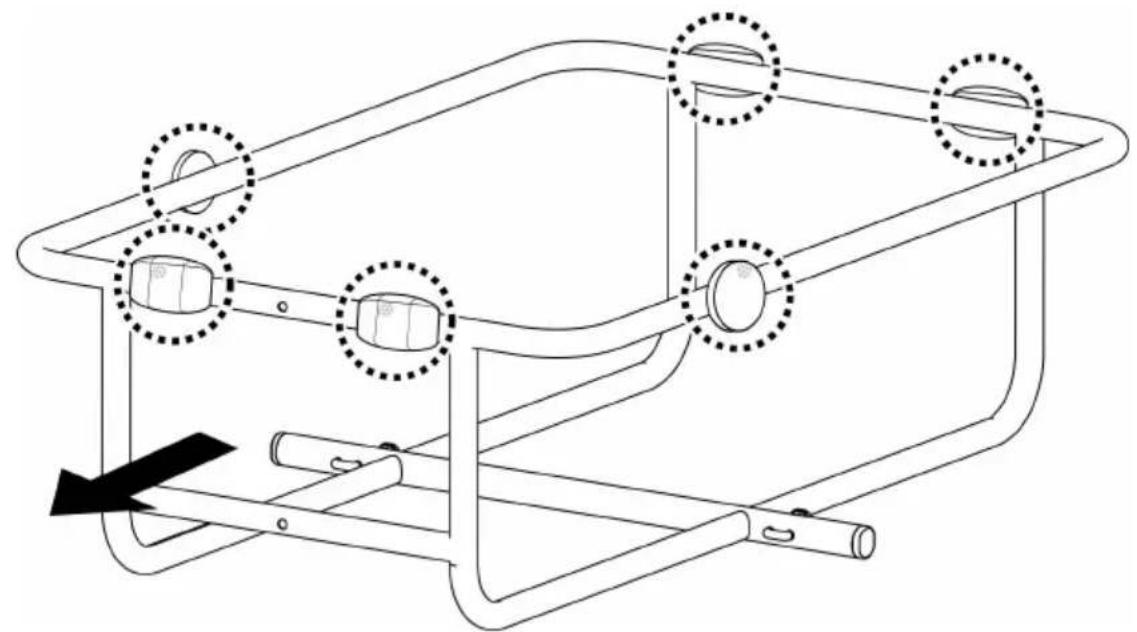

Tenga cuidado de no confundir diferentes posiciones (Figura 3)

26. Instalación de la barra de remolque

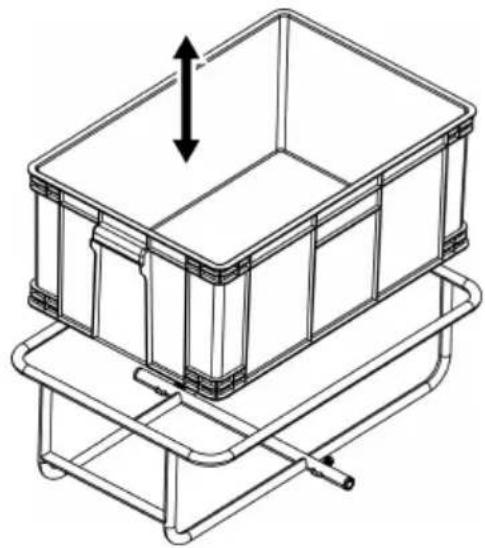

Saque la caja ( Figura 4 ) .

Fije la parte inferior de la barra de remolque al bastidor prin tornillos de 56 mm. y junta en el paquete de accesorios ( F

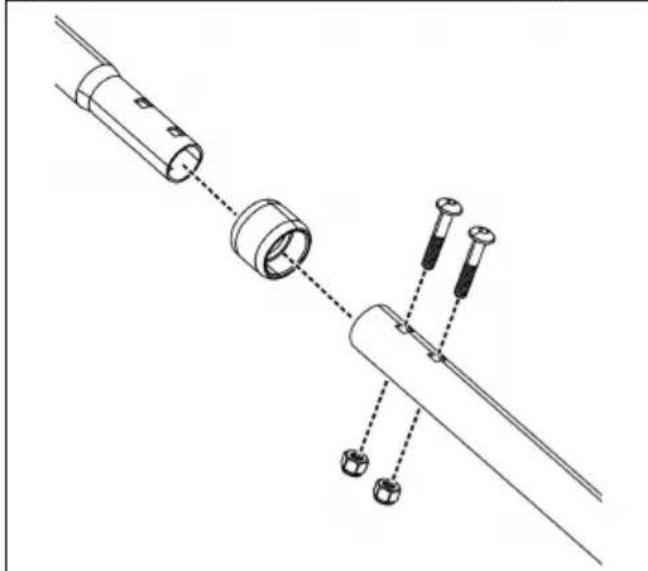

Instale el manguito del tubo y combine dos partes de la bar remolque.

Fije dos piezas con tornillos de 34 mm en el paquete de a (Figura 6).

Inserte la pata de soporte en el soporte en forma de U. Fij

soporte con un tornillo de 43 mm y un pasador de segurida paquete de accesorios (Figura 7).

27. Cómo colocar las ruedas

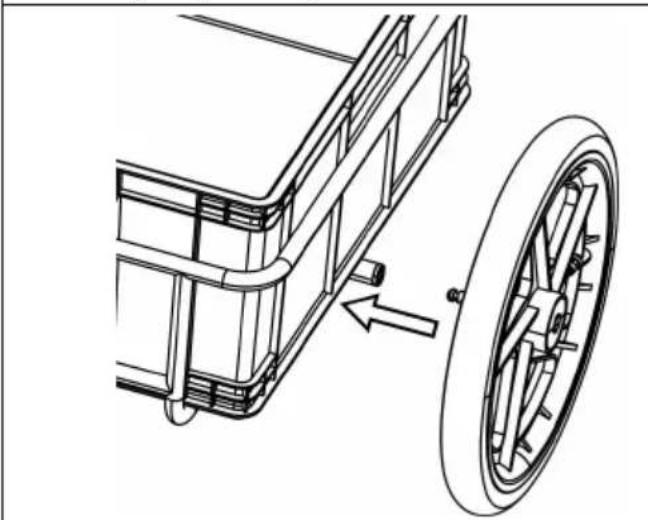

Inserte el eje de la rueda en el receptor del eje debajo del remolque hasta que encaje en su lugar (Figura 8). Tire firmer la rueda para confirmar que el eje esté completamente acopla (Figura 9). Para quitar las ruedas, presione los botones en el del eje y saque las ruedas.

28. A acoplar el remolque a la bicicleta

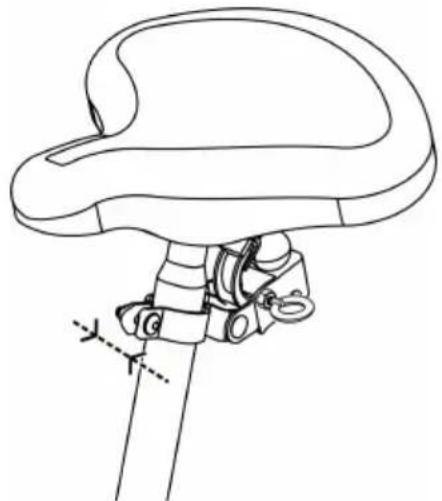

Inserte el tubo del sillín de su bicicleta en el acoplador. Apri tornillo para fijar el acoplador a la altura deseada (Figura 10) los adaptadores del tubo del sillín incluidos en el paquete de accesorios si el tubo del sillín no coincide (Figura 11).

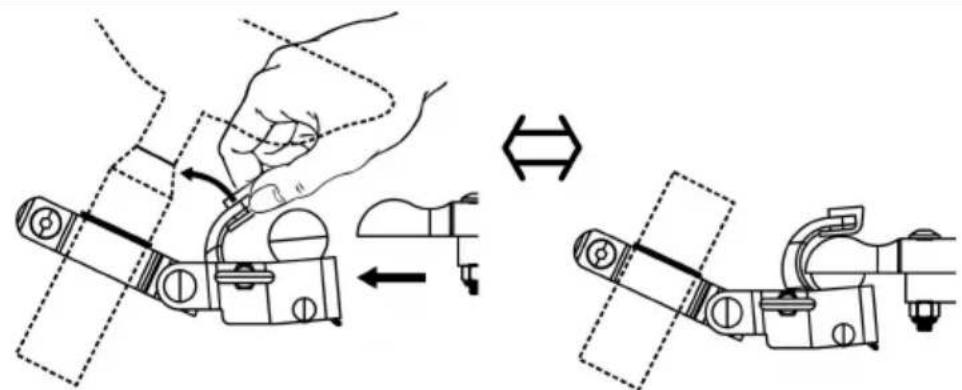

Suelte el pasador de seguridad en el acoplador. Abra la abra del acoplador e instálela en la barra de remolque (Figura 12)

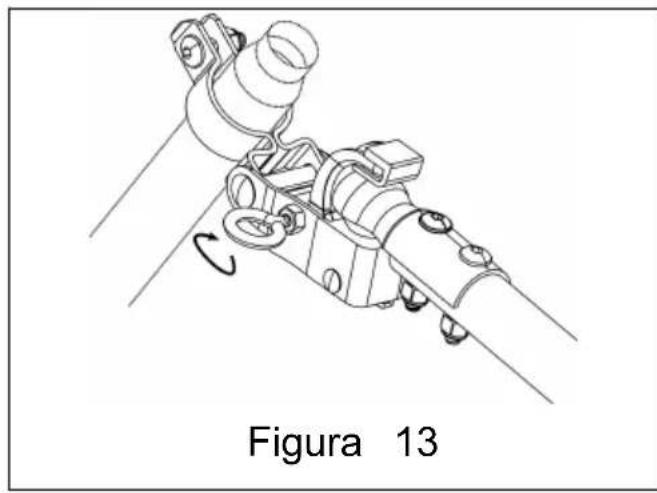

Apriete el pasador de seguridad para bloquear la abrazadera 13).

Ate la correa de seguridad al tubo del sillín (Figura 14).

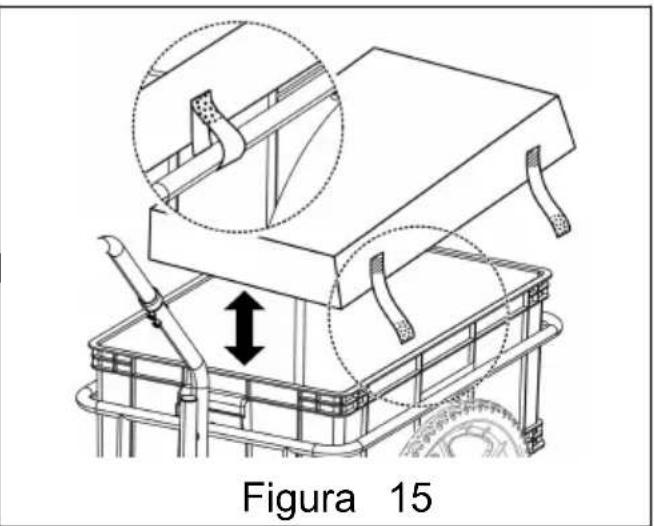

Pon la tapa a la caja. Ate los sujetadores de velcro ambos lados al marco de la (Figura 15).

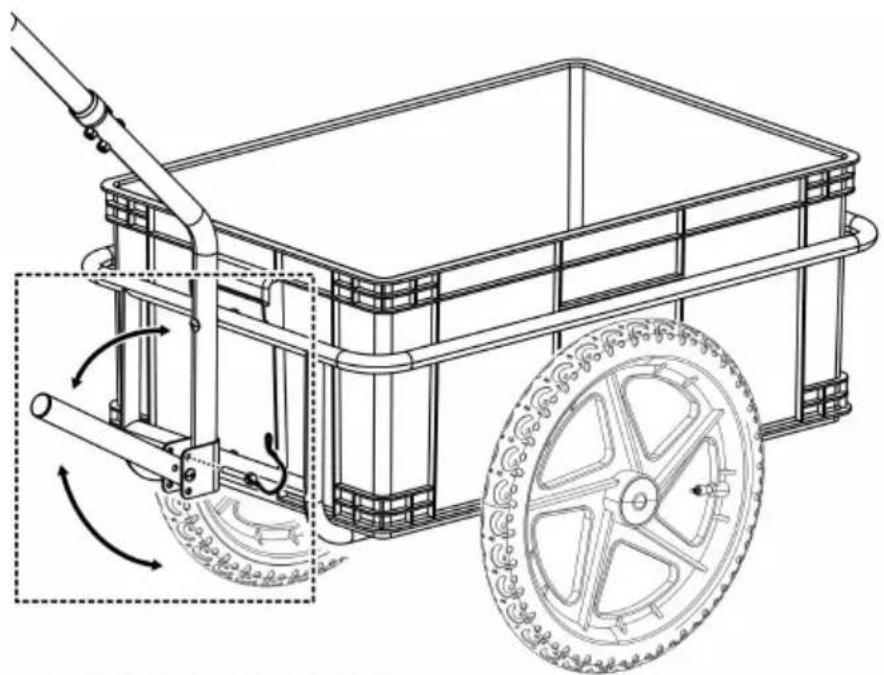

Suelte el pasador de seguridad. Baje la pata de apoyo. Fije de seguridad en el orificio inferior (Figura 16). La pata de apoyo sólo está disponible cuando el remolque s como carro de mano. Bloquee la pata de apoyo antes de fij remolque a la bicicleta.

Comprobar antes de cada uso:

• Las ruedas están debidamente aseguradas al remolque.
• Los neumáticos se inflan a la presión recomendada en la pared la del neumático.

• La barra de remolque está correctamente asegurada al remolque.

• El acoplador está correctamente asegurado a la bicicleta.

• El acoplador y los pasadores de seguridad están asegurados.
• La carga no supera los 40 kg (88 lb) .
• El peso de la barra de remolque en el acoplador es superior a 2 pero no supera los 9 kg con el remolque completamente cargado
• Asegúrese de que la bicicleta esté en buenas condiciones de funcionamiento, especialmente los frenos y neumáticos (consulte las instrucciones del fabricante de la bicicleta).
• El ciclista lleva casco.
• La carga está debidamente asegurada.
• La cubierta está instalada y cerrada.

MAINTENANCE

Almacenamiento: Para prolongar la vida útil del producto, almacene e remolque en el interior. El remolque no debe almacenarse a temperat inferiores a -10 °F (-23 °C) o superiores a 150 °F (65 °C).

Cuidado de la tela: Lave las piezas de tela a mano con agua tibia suave. NO use lejía ni solventes. Seque y almacene fuera de la luz directa en un área seca y bien ventilada. Limpie las ventanas con u suave y húmedo.

Controlar:

• Inspeccione la barra de remolque, el enganche, el tubo del bastido conector flexible y los herrajes en busca de daños.
• Los conectores flexibles deben recibir servicio cada 3 a 5 años pa un funcionamiento seguro. Verifique que los pernos estén apretado
• Inspeccione los neumáticos y las ruedas en busca de desgaste y grietas. Inspeccione las ruedas en busca de firmeza y grietas.
• Inspeccione las piezas de tela en busca de rasgaduras, abrasiones herrajes faltantes o dañados.
