Typ produktu	Przyczepa ładunkowa rowerowa
Marka	Vevor
Model	20315
Maksymalne obciążenie	40 kg (88 funtów)
Wymiary skrzyni (dł. x szer. x wys.)	24 x 15.7 x 10.6 cala (plastikowe pudełko)
Rozmiar kół	16 x 1.75 cala
Główne materiały	Stal, PVC, PP, Tkanina Oxford
Rodzaj użytkowania	Transport towarów po drogach (użytek osobisty)
Zalecane ciśnienie opon	Podane na boku opony
Temperatura przechowywania	-23°C do 65°C (-10°F do 150°F)
Konserwacja części materiałowych	Pranie ręczne w letniej wodzie z delikatnym mydłem, nie używać wybielaczy ani rozpuszczalników
Konserwacja okien	Czyścić miękką, wilgotną ściereczką
Kontrola przed każdym użyciem	Sprawdzić koła, opony, dyszel, sprzęg, sworznie bezpieczeństwa, obciążenie, stan roweru, kask, ładunek i pokrywę
Dołączone akcesoria	2 zestawy odblasków tylnych (czerwone), 2 zestawy odblasków bocznych (żółte), zestaw akcesoriów (klucze, śruby), instrukcja obsługi
Gwarancja	Wsparcie techniczne i elektroniczny certyfikat gwarancji na www.vevor.com/support
Bezpieczeństwo - Użytkowanie	Nie używać do transportu dzieci ani zwierząt, nie używać jako zabawki, nie używać z rowerem elektrycznym ani motocyklem
Bezpieczeństwo - Ograniczenia prędkości	16 km/h na gładkich i prostych drogach, 8 km/h na zakrętach lub nierównych drogach

Często zadawane pytania - 20315 Vevor

Jaka jest maksymalna ładowność przyczepy Vevor 20315?

Maksymalne obciążenie wynosi 40 kg (88 funtów). Nie przekraczać tego limitu, aby zapewnić stabilność i bezpieczeństwo.

Jak zamontować odblaski na przyczepie?

Wciśnij odblask na zacisk, włóż gumę antypoślizgową do otworu, otwórz zacisk i zamontuj go na przyczepie, przestrzegając wskazanych pozycji. Odblaski tylne są czerwone, boczne są żółte.

Czy można używać tej przyczepy z rowerem elektrycznym?

Nie, zgodnie z instrukcją zabronione jest używanie przyczepy z rowerem elektrycznym lub motocyklem. Przeznaczona jest wyłącznie do standardowego roweru.

Jak przymocować przyczepę do roweru?

Włóż rurę siodełka rowerowego do sprzęgła, dokręć, aby ustawić żądaną wysokość. W razie potrzeby użyj dołączonych adapterów. Otwórz zaczep sprzęgła, umieść go na dyszlu i zablokuj sworzniem bezpieczeństwa. Przymocuj pas bezpieczeństwa do rury siodełka.

Jaka konserwacja jest wymagana dla przyczepy?

Przechowuj przyczepę w pomieszczeniu w temperaturze od -23°C do 65°C. Części materiałowe myj ręcznie w letniej wodzie z delikatnym mydłem. Czyść okna miękką, wilgotną ściereczką. Regularnie sprawdzaj dyszel, rury, złącza, opony i sprzęt.

Jakie kontrole należy przeprowadzić przed każdym użyciem?

Przed każdym wyjazdem sprawdź, czy: koła są dobrze zamocowane, opony są napompowane do zalecanego ciśnienia, dyszel jest prawidłowo przymocowany, sprzęgło jest dobrze zamocowane do roweru, sworznie bezpieczeństwa są zablokowane, ładunek nie przekracza 40 kg, masa na zaczepie wynosi od 2 do 9 kg, rower jest w dobrym stanie, rowerzysta nosi kask, ładunek jest zabezpieczony, a pokrywa zamknięta.

Czy tej przyczepy można używać do transportu dziecka lub zwierzęcia?

Nie, instrukcja wyraźnie zabrania używania przyczepy do transportu dziecka lub zwierzęcia domowego.

Co zrobić, jeśli przyczepa straci równowagę podczas użytkowania?

Upewnij się, że ładunek jest prawidłowo rozłożony, a masa na dyszlu wynosi od 2 do 9 kg. Unikaj przeszkód, gwałtownego hamowania i ostrych zakrętów. W razie potrzeby zjedź z drogi i dostosuj ładunek.

Czy koła są demontowalne?

Tak, koła są demontowalne. Aby je zdjąć, naciśnij przyciski na piaście osi i pociągnij koło. Aby zamontować, włóż oś do kliknięcia i pociągnij mocno, aby potwierdzić zaczepienie.

Gdzie znaleźć przetłumaczoną wersję instrukcji?

Na stronie notice-facile.com możesz poprosić o tłumaczenie, wybierając swój język i podając adres email. Przetłumaczona wersja zostanie wysłana na email.

INSTRUKCJA OBSŁUGI 20315 Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Ważne: Zachowaj tę instrukcję do wykorzystania w przyszłości

Niezastosowanie się do instrukcji i ostrzeżeń zawartych w tej instrukcji może skutkować poważnymi obrażeniami lub śmiercią kierowcy.

• Przyczepka przeznaczona jest wyłącznie do transportu drogowego ładunku na standardowym rowerze. Jest przeznaczona wyłącznie do użytku osobistego. Używaj przyczepy wyłącznie zgodnie z instrukcją. Każde inne użycie uważane jest za niewłaściwe i może skutkować poważnymi obrażeniami lub śmiercią.
• NIE WOLNO używać przyczepy do przewożenia dziecka lub zwierzęcia. NIE używaj przyczepki jako zabawki. NIE WOLNO używać przyczepki z rowerem elektrycznym lub motocyklem.
• Przed użyciem należy upewnić się, że wszystkie urządzenia blokujące są włączone. ● Maksymalne obciążenie: 40 kg (88 funtów).
• Ten produkt nie nadaje się do biegania ani jazdy na łyżwach.
• NIE używaj go z całkowitym obciążeniem przekraczającym limity wagowe, dla których pojazd został zaprojektowany. Jeśli zalecane obciążenie zostanie przekroczone, urządzenie może stać się niestabilne.
• NIE wprowadzaj modyfikacji produktu.
• NIE pompuj opon nadmiernie. Niezastosowanie się do znamionowego ciśnienia bocznego opony może spowodować eksplozję opony i możliwe obrażenia.
• Zaleca się, aby przed podłączeniem przyczepki wykwalifikowany mechanik rowerowy przeprowadził kontrolę bezpieczeństwa holowanego roweru.
• Przed każdą jazdą należy upewnić się, że przyczepka nie utrudnia hamowania, pedałowania lub kierowania rowerem.
• Używając przyczepy na drogach publicznych, należy zawsze przestrzegać lokalnych przepisów.
• Nigdy nie jedź rowerem w nocy bez odpowiedniego oświetlenia.
• Należy przestrzegać wszystkich lokalnych wymagań prawnych dotyczących oświetlenia.
• Jeśli z jakiegokolwiek powodu musisz się zatrzymać, na przykład w celu dokonania regulacji lub naprawienia problemu z przebitą oponą, pamiętaj o całkowitym zjechaniu z drogi.
• Korzystając z przyczepy, holujesz dodatkowy ciężar i większy pojazd. Musisz zapewnić więcej czasu na hamowanie, zwalnianie, zatrzymywanie i ruszanie oraz zapewnić więcej miejsca na zakręty i przejścia. Eksperymentuj z załadowaną przyczepką w niezatłoczonym miejscu, aż poznasz, jak Twój rower radzi sobie z holowaniem przyczepy.
• Unikaj kamieni, krawężników, gwałtownego hamowania i nagłych skrętów. Unikaj przejeżdżania przez przeszkody jednym kołem, gdyż może to spowodować przewrócenie się przyczepki.
• Aby zabezpieczyć ładunek, należy zawsze jeździć z opuszczoną osłoną.
• Osoba jadąca na rowerze musi mieć ukończone 16 lat.
• Zalecane ograniczenia prędkości: - 16 km/h na gładkich, prostych drogach - 8 km/h na zakrętach lub na nierównych drogach.
• Aby zapewnić bezpieczną obsługę, ciężar przyczepy musi być odpowiednio rozłożony. Siła działająca na koniec haka holowniczego w miejscu styku z rowerem powinna wynosić od 2 kg do 9 kg. Aby to zmierzyć, załaduj przyczepę i umieść ją obok wagi łazienkowej. Wejdź na wagę i zanotuj swoją wagę. Stojąc na wadze, podnieś końcówkę haka holowniczego na jedną stopę (około 25 cm nad ziemię) i ponownie zanotuj wagę. Różnica masy to siła działająca w dół na hak holowniczy. Jeżeli masa jest zbyt niska, tylne koło może stracić przyczepność. Jeśli jest za wysoka, zaczep może być przeciążony.

Model	20315
Maks. Obciążenie	88 funtów
Rozmiar	24*15,7*10,6 cala (plastikowe
Koła	Plastik, 16*1,75 cala
Materiał	Stal, PCV, PP, tkanina Oxford

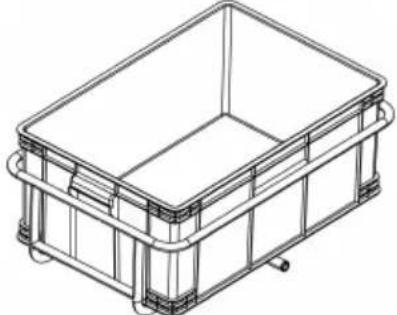

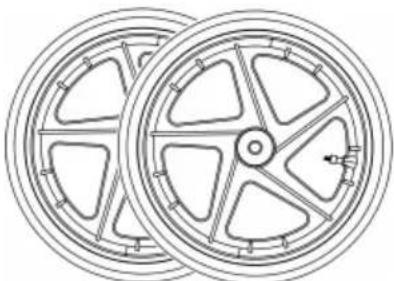

1 x rama główna	2x koła

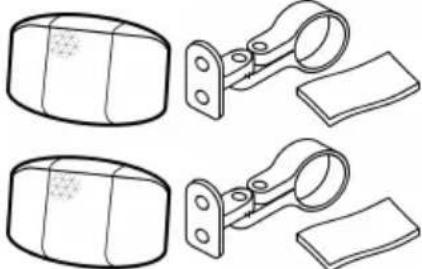

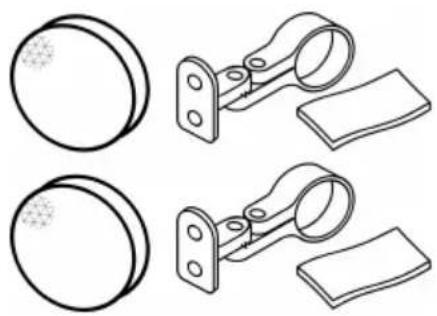

1 x pokrywa	2 x zestawy odblasków przedn (białe)

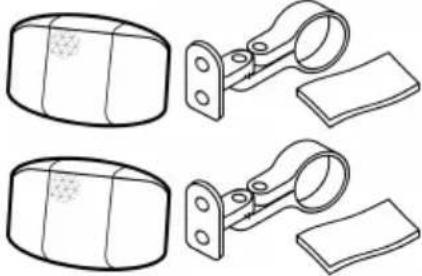

1 x hak holowniczy	2 x zestawy odblasków tylnyc( czerwone )

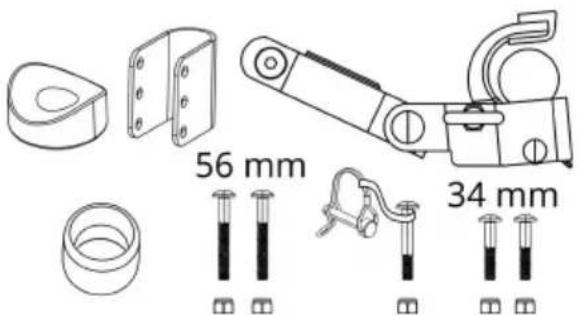

2 x zestawy odblasków bocznyo( żółte )	1 x pakiet akcesoriów
1 x 1 1 mm Klucz +1 x 4 mm Klucz H ex + 1 x instru

31. Montuję odblaski

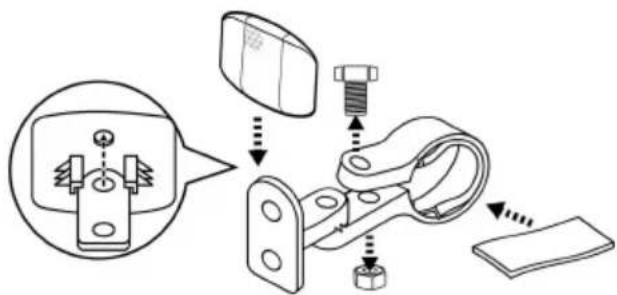

Wciśnij, aby zamontować odbłyśnik na zacisku. Włóż gumę antypoślizgową do otworu zacisku (Rysunek 1).

Otwórz zacisk i zamontuj zacisk na przyczepie (Rysunek 2).

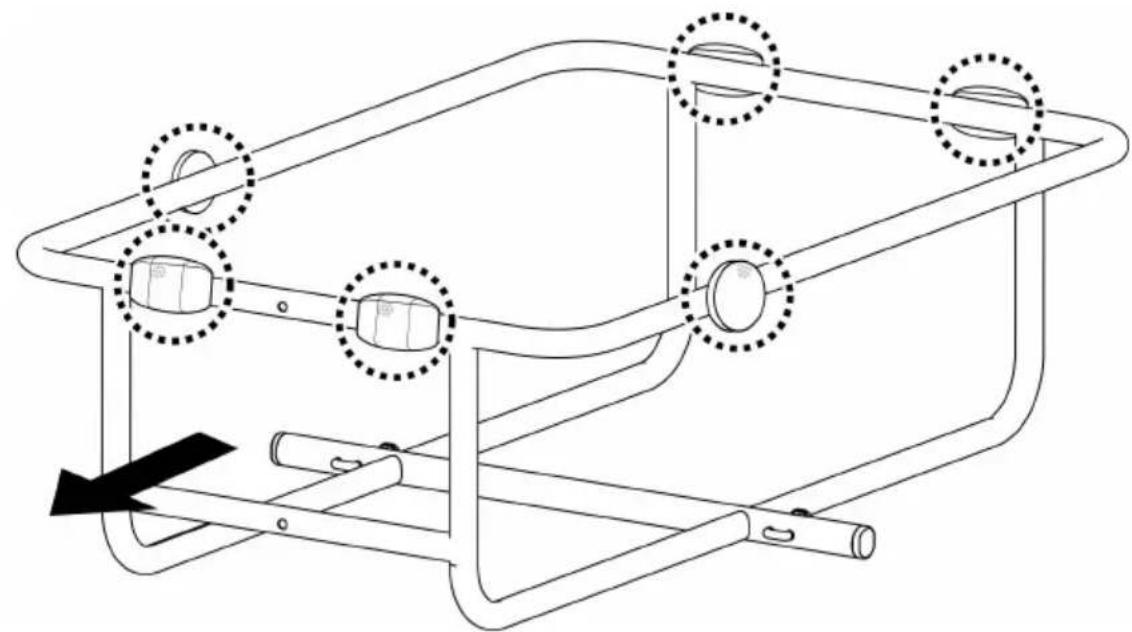

Należy uważać, aby nie pomylić różnych pozycji (Rysunek 3).

32. Instalacja haka holowniczego

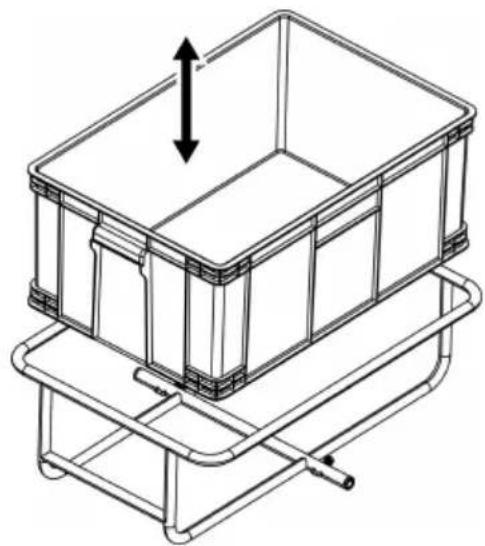

Wyjmij skrzynię (Rysunek 4).

Przymocuj dolną część haka holowniczego do ramy głównej za pomocą śrub 56 mm i uszczelki z zestawu akcesoriów (Rysunek 5).

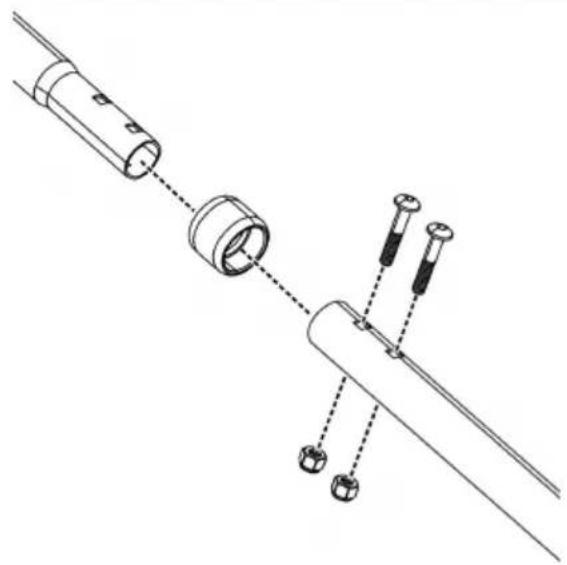

Zamontuj tuleję rurową i połącz ze sobą dwie części haka holowniczego.

Przymocuj dwie części za pomocą śrub 34 mm znajdujących się w zestawie akcesoriów (Rysunek 6).

Włóż nogę podporową do wspornika w kształcie litery U. Zamocuj nogę podporową za pomocą śruby 43 mm i zawleczki zabezpieczającej znajdującej się w zestawie akcesoriów (Rysunek 7).

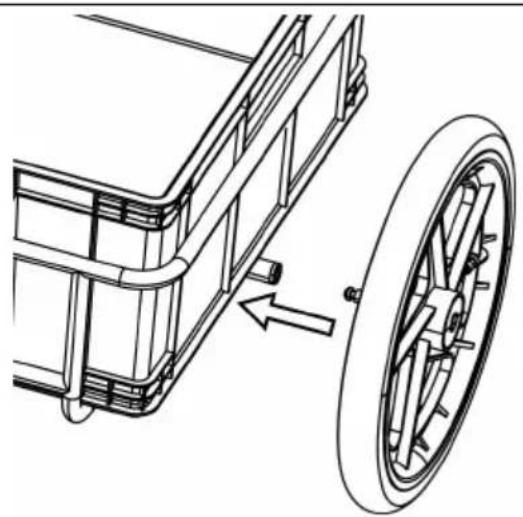

Włóż oś koła do mocowania osi pod ramą przyczepy, aż zatrzaśnie się na swoim miejscu (Rysunek 8). Pociągnij mocno za koło, aby upewnić się, że oś jest całkowicie sprzęgnięta (Rysunek 9). Aby zdjąć, naciśnij przyciski na odbiorniku osi i wyjmij koła.

34. Mocowanie przyczepki do roweru

Włóż rurę podsiodłową roweru do łącznika. Dokręć śrubę, aby zamocować łącznik na żądanej wysokości (Rysunek 10). Jeśli rura podsiodłowa nie pasuje, użyj adapterów rury podsiodłowej znajdujących się w zestawie akcesoriów (Rysunek 11).

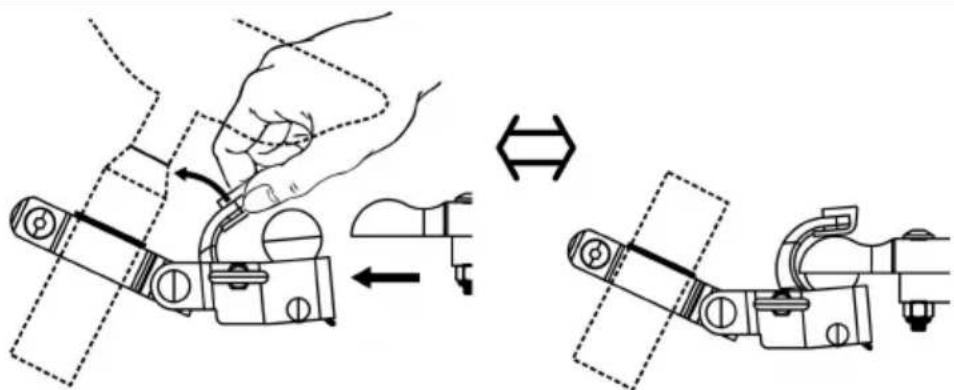

Zwolnij zawleczkę zabezpieczającą na złączce. Otwórz zacisk łącznika i zamontuj go na haku holowniczym (Rysunek 12).

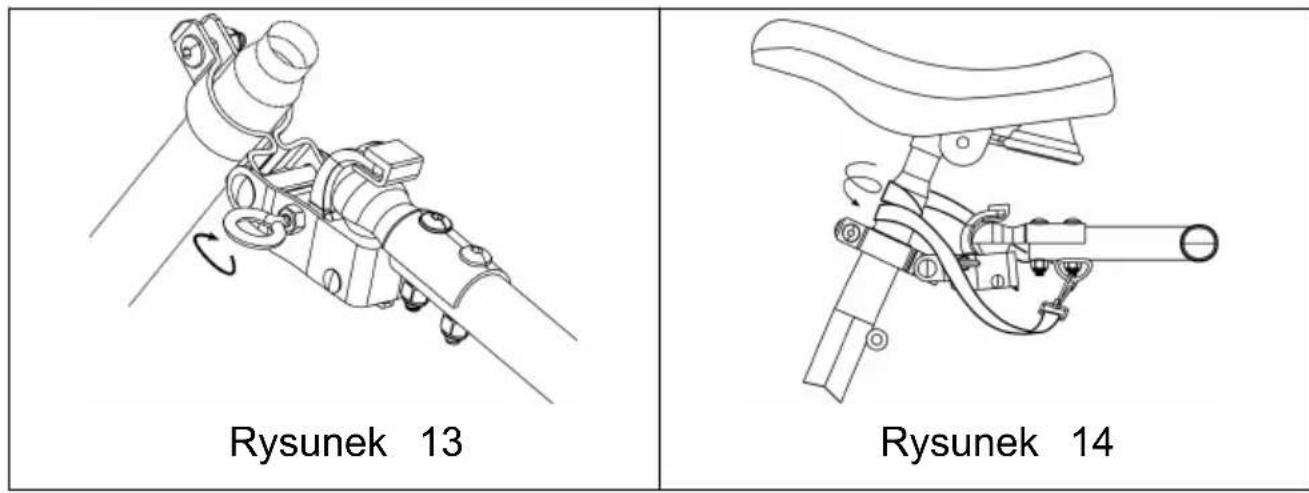

Dokręć kołek zabezpieczający, aby zablokować zacisk (Rysunek 13). Przywiąż pasek zabezpieczający do rury podsiodłowej (Rysunek 14).

35. Mocowanie pokrywy

Założ pokrywę na skrzynię. Przywiąż rzepy po obu stronado do ramy podstawy (Rysunek 1)

Rysunek 15

36. Zwolnienie wspornika

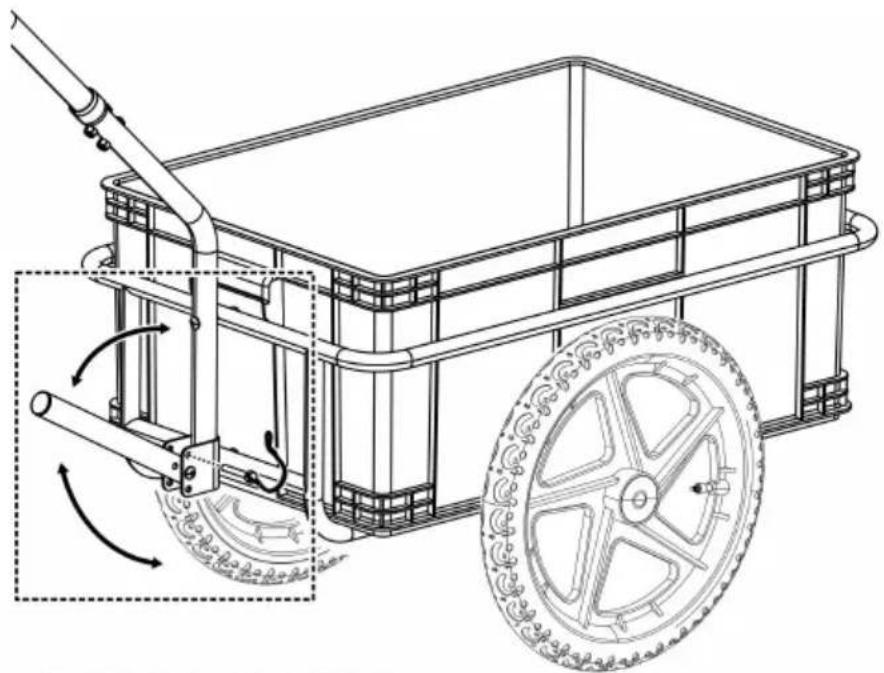

Zwolnij zawleczkę zabezpieczającą. Opuść nogę podporową. Zamocuj agrafkę w dolnym otworze (Rysunek 16). Noga podporowa jest dostępna tylko wtedy, gdy przyczepa jest używana jako wózek ręczny. Przed przymocowaniem przyczepki do roweru należy zablokować podporę.

Sprawdź przed każdym użyciem:

• Koła są prawidłowo przymocowane do przyczepy.
• Opony są napompowane do zalecanego ciśnienia na bocznej ściance opony.
• Hak holowniczy jest prawidłowo przymocowany do przyczepy.
• Łącznik jest prawidłowo przymocowany do roweru.
• Łącznik i sworznie zabezpieczające są zabezpieczone.
• Obciążenie nie przekracza 40 kg (88 funtów).
• Masa dyszla na sprzęgu jest większa niż 2 kg, ale przy całkowicie obciążonej przyczepie nie przekracza 9 kg.
• Upewnij się, że rower jest w dobrym stanie, zwłaszcza hamulce i opony (patrz instrukcja producenta roweru).
• Jeździec ma na sobie kask.
• Ładunek jest odpowiednio zabezpieczony.
• Pokrywa jest założona i zamknięta.

KONSERWACJA

Przechowywanie: Aby przedłużyć żywotność produktu, przechowuj przyczepę w pomieszczeniu zamkniętym. Przyczepy nie należy przechowywać w temperaturze niższej niż -10°F (-23°C) ani wyższej niż 150°F (65°C).

Pielęgnacja tkanin: Części tkaniny prać ręcznie w ciepłej wodzie z łagodnym mydłem. NIE używać wybielaczy ani rozpuszczalników. Wytrzeć do sucha i przechowywać z dala od bezpośredniego światła słonecznego w suchym, dobrze wentylowanym miejscu. Czyścić okna wilgotną, miękką ściereczką.

Sprawdzać:

- Sprawdź hak holowniczy, zaczep, rurę ramy, złącze elastyczne i osprzęt pod kątem uszkodzeń.

- Aby zapewnić bezpieczną pracę, złącza elastyczne należy serwisować co 3–5 lat. Sprawdź, czy śruby są dokręcone.

- Sprawdź opony i koła pod kątem zużycia i pęknięć. Sprawdź koła pod kątem prawidłowości i pęknięć.

- Sprawdź części tkaniny pod kątem rozdarć, przetarć i brakujących lub uszkodzonych elementów.

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Szanghaj

Przedstawiciel WE: SHUNSHUN GmbH.

Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Niemcy

Tel: [phone] [e-mail]

REPUBLIKA WIELKIEJ BRYTANII: Pooledas Group Ltd.

Jednostka 5 Albert Edward House, The Pavilions Preston, Wielka Brytania

Tel: [phone] [e-mail]

Import do AUS: SIHAO PTY LTD.

Wyprodukowano w Chinach
