CT902B - Trenażer rowerowy Vevor - Bezpłatna instrukcja obsługi

Typ produktu	Przyczepa rowerowa
Marka	Vevor
Model	CT902B
Maksymalne obciążenie	45 kg (100 funtów)
Wymiary skrzyni	76,5 x 55,6 x 20,1 cm (30,1 x 21,9 x 7,9 cali)
Materiał ramy	Stop aluminium
Materiał plandeki	PCW
Rozmiar kół	16 x 1,75 cala (40,6 x 4,4 cm)
Materiał kół	Stop aluminium
Typ zaczepu	Oś szybkozamykająca / Oś nakrętkowa / Oś przelotowa (niekompatybilna)
Odbłyśniki	Biały z przodu, czerwony z tyłu
Dołączone narzędzia	Klucze 1 mm, 19 mm, 4 mm, klucz imbusowy
Ograniczenia prędkości	16 km/h na prostej drodze, 8 km/h na zakrętach
Minimalny wiek rowerzysty	16 lat
Przechowywanie	Wewnątrz, temperatura między -23°C a 65°C
Konserwacja	Mycie ręczne delikatnym mydłem, nie używać wybielacza
Bezpieczeństwo	Sprawdzić zaczep, kołki i obciążenie na dyszlu (30-80 N)
Gwarancja	Elektroniczny certyfikat gwarancji na www.vevor.com/support

Często zadawane pytania - CT902B Vevor

Jak złożyć przyczepę Vevor CT902B?

Montaż rozpoczyna się od otwarcia głównej ramy i włożenia kołków zabezpieczających. Zamocuj koła za pomocą osi i nakrętki (klucz 19 mm). Zamontuj osłony kół za pomocą śrub i klucza imbusowego. Włóż dyszel do uchwytu, aż przycisk sprężynowy zatrzaśnie się. Na koniec przymocuj odbłyśniki i podłącz przyczepę do roweru zgodnie z typem osi.

Jaka jest maksymalna waga, jaką może przewozić przyczepa?

Maksymalne dopuszczalne obciążenie wynosi 45 kg (100 funtów). Nigdy nie przekraczaj tego limitu, aby zapewnić stabilność i bezpieczeństwo.

Jak przymocować przyczepę do roweru?

Zaczep zależy od typu osi: oś szybkozamykająca: włóż zaczep między system a ramę; oś nakrętkowa: odkręć nakrętkę, umieść zaczep na osi i dokręć; oś przelotowa: niekompatybilna, skonsultuj się ze sprzedawcą. Nakrętka musi być dokręcona na co najmniej 5 pełnych obrotów.

Jakie typy osi są kompatybilne z przyczepą?

Przyczepa jest kompatybilna z osiami szybkozamykającymi i nakrętkowymi. Nie jest kompatybilna z osiami przelotowymi. W przypadku tych ostatnich skonsultuj się z profesjonalnym mechanikiem lub sprzedawcą.

Jak zamontować odbłyśniki?

Wciśnij odbłyśnik na zacisk, włóż gumę antypoślizgową w otwór, otwórz zacisk i zamontuj go na przyczepie. Odbłyśniki białe są z przodu, czerwone z tyłu.

Jaka jest maksymalna zalecana prędkość?

Na gładkich i prostych drogach nie przekraczaj 16 km/h (10 MPH). Na zakrętach lub nierównych drogach ogranicz się do 8 km/h (5 MPH), aby uniknąć wywrócenia.

Jak konserwować przyczepę?

Myj części materiałowe ręcznie w ciepłej wodzie z delikatnym mydłem. Nie używaj wybielacza ani rozpuszczalników. Susz w cieniu. Regularnie sprawdzaj opony, koła, elastyczne złącza i osprzęt.

Gdzie przechowywać przyczepę?

Przechowuj przyczepę wewnątrz, w suchym i dobrze wentylowanym miejscu. Unikaj temperatur poniżej -23°C (-10°F) lub powyżej 65°C (150°F).

Czy przyczepa nadaje się do biegania lub jazdy na rolkach?

Nie, ten produkt nie nadaje się do biegania ani jazdy na rolkach. Jest przeznaczony wyłącznie do ciągnięcia przez rower.

Jak sprawdzić bezpieczeństwo przed każdym wyjazdem?

Przed każdym użyciem sprawdź: koła są prawidłowo zamocowane, opony napompowane do zalecanego ciśnienia, dyszel prawidłowo podłączony, złącze i kołki zabezpieczające zabezpieczone, ładunek nie przekracza 45 kg, a obciążenie na zaczepie wynosi między 30 N a 80 N (6,6-17,6 funta).

INSTRUKCJA OBSŁUGI CT902B Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Ważne: Zachowaj tę instrukcję do wykorzystania w przyszłości

Niezastosowanie się do instrukcji i ostrzeżeń zawartych w tej instrukcji może skutkować poważnymi obrażeniami lub śmiercią kierowcy.

• Przed użyciem należy upewnić się, że wszystkie urządzenia blokujące są włączone
• Maksymalne obciążenie: 45 kg (100 funtów) jako przyczepa.
• Ten produkt nie nadaje się do biegania ani jazdy na łyżwach.
• Wszelkie obciążenia przymocowane do uchwytu i/lub tyłu oparcia i/lub boków pojazdu będą miały wpływ na stabilność pojazdu.
• Nie należy używać akcesoriów niezatwierdzonych przez producenta.
• Należy używać wyłącznie części zamiennych dostarczonych lub zalecanych przez producenta.
• NIE używaj go z całkowitym obciążeniem przekraczającym limity wagowe. Jeśli zalecane obciążenie zostanie przekroczone, urządzenie może stać się niestabilne.
• NIE wprowadzaj modyfikacji produktu.
• NIE pompuj opon nadmiernie. Niezastosowanie się do znamionowego ciśnienia bocznego opony może spowodować eksplozję opony i możliwe obrażenia.
• Zaleca się, aby przed podłączeniem przyczepki wykwalifikowany mechanik rowerowy przeprowadził kontrolę bezpieczeństwa holowanego roweru.
• Przed każdą jazdą należy upewnić się, że przyczepka nie utrudnia hamowania, pedałowania lub kierowania rowerem.
• Używając przyczepy na drogach publicznych, należy zawsze przestrzegać lokalnych przepisów.
• Nigdy nie jedź rowerem w nocy bez odpowiedniego oświetlenia.
• Należy przestrzegać wszystkich lokalnych wymagań prawnych dotyczących oświetlenia.
• Jeśli z jakiegokolwiek powodu musisz się zatrzymać, na przykład w celu dokonania regulacji lub naprawienia problemu z przebitą oponą,

pamiętaj o całkowitym zjechaniu z drogi.

• Korzystając z przyczepy, holujesz dodatkowy ciężar i większy pojazd. Musisz zapewnić więcej czasu na hamowanie, zwalnianie, zatrzymywanie i ruszanie oraz zapewnić więcej miejsca na zakręty i przejścia. Eksperymentuj z załadowaną przyczepką w niezatłoczonym miejscu, aż poznasz, jak Twój rower radzi sobie z holowaniem przyczepy.
• Unikaj kamieni, krawężników, gwałtownego hamowania i nagłych skrętów. Unikaj przejeżdżania przez przeszkody jednym kołem, gdyż może to spowodować przewrócenie się przyczepki.
• Aby zabezpieczyć ładunek, należy zawsze jeździć z opuszczoną osłoną.
• Osoba jadąca na rowerze musi mieć ukończone 16 lat.
• Zalecane ograniczenia prędkości: - 16 km/h (10 MPH) na gładkich, prostych drogach - 8 km/h (5 MPH) na zakrętach lub na nierównych drogach.
• Aby zapewnić bezpieczną obsługę, ciężar przyczepy musi być odpowiednio rozłożony. Ciężar złącza zaczepu powinien mieścić się w zakresie od 30 N (≈6,6 funta) do 80 N (≈17,6 funta). Aby to zmierzyć, załaduj przyczepę i umieść ją obok wagi łazienkowej. Wejdź na wagę i zanotuj swoją wagę. Stojąc na wadze, podnieś koniec haka holowniczego na wysokość jednej stopy (około 25 cm) nad podłoże. Wyświetlana waga powinna wynosić 6,6–17,6 funta więcej niż Twoja własna waga. Jeżeli masa jest zbyt niska, tylne koło roweru może stracić przyczepność. Jeśli jest za wysoka, zaczep może być przeciążony.

Model	CT902B
Typ	Holowniczy
Maks. Obciążenie	100 funtów
Rozmiar	30,1*21,9*7,9 cala
Koła	Stop aluminium, 16*1,75 cala
Materiał	Stop aluminium, PCV

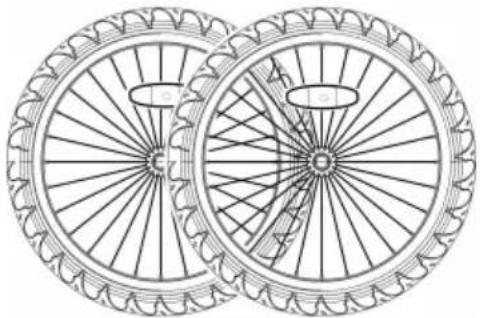

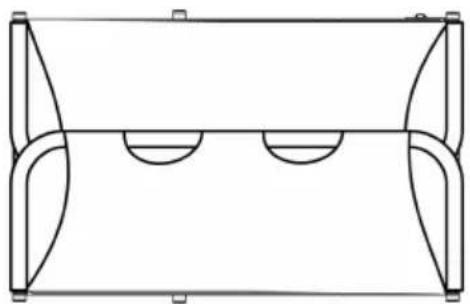

1 x rama główna	2x koła
2 x Oś koła	1 x odbiornik haka holownicze
1 x hak holowniczy	2 x osłony kół

2 x zestawy odblasków przednich (białe)

2 x zestawy odblasków tylnych (czerwone)

Narzędzia

31. Otwieranie ramy głównej

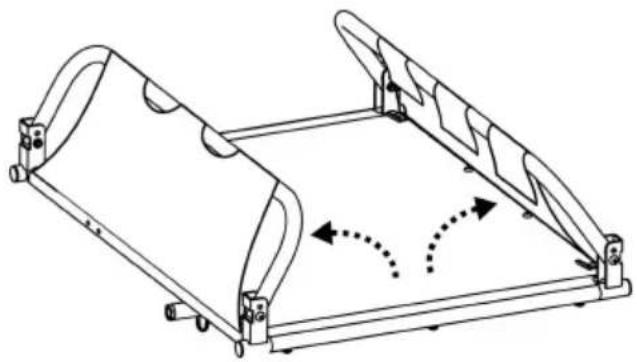

Wyjmij ramę główną przyczepy i wszystkie pozostałe elementy z opakowania. Podnieś wszystkie ramy boczne do pozycji pionowej (rysunek 1).

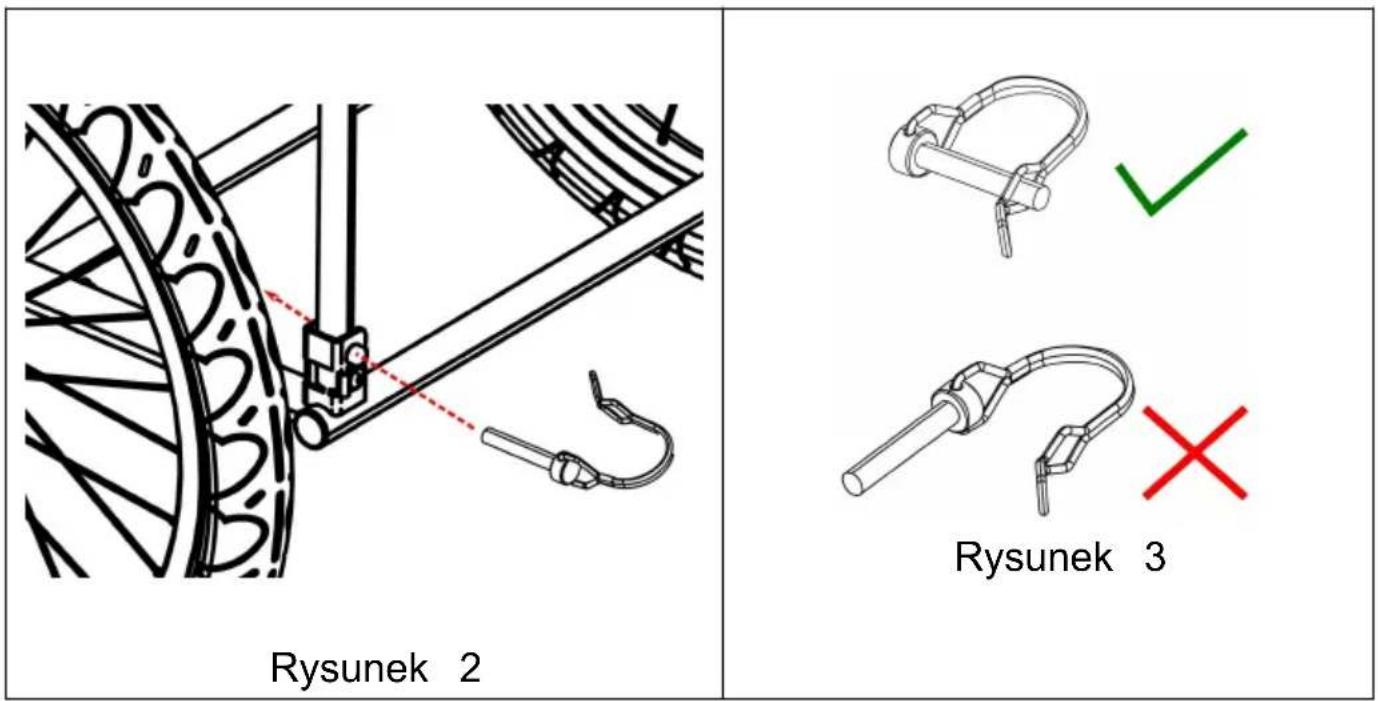

Włóż agrafki (rysunek 2) na dole obu paneli bocznych. Upewnij się, że agrafki są prawidłowo zablokowane w miejscu, jak pokazano na rysunku 3.

32. Mocowanie kół

Rysunek 4	Włóż oś koła do mocowania o pod ramą przyczepy i zablokuj zawleczkę ( Rysunek 4 ).

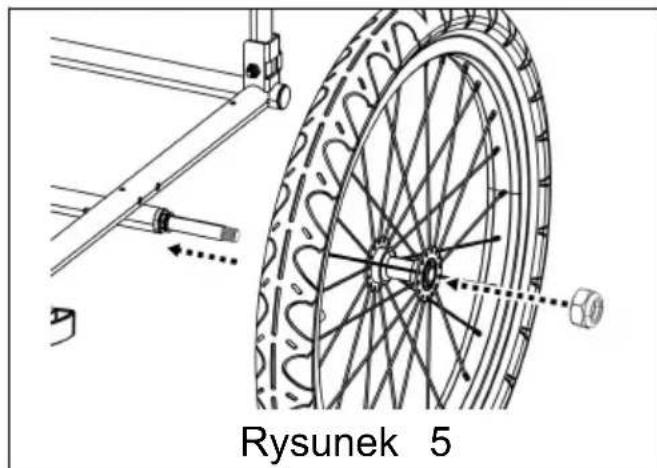

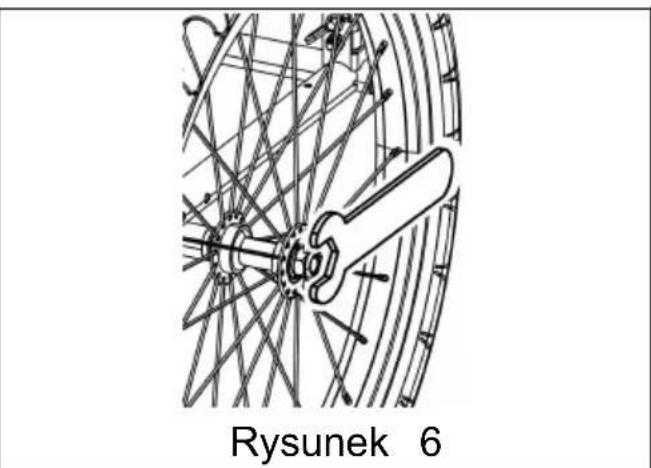

Załóż koło i nakrętkę na oś ( Rysunek 5 ). Dokręć nakrętkę klucza 19 mm ( Rysunek 6 ).

33. Instalacja osłon kół

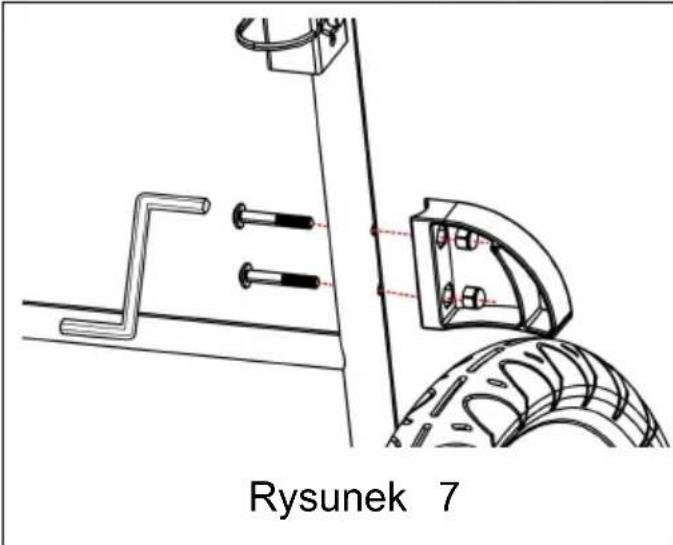

Włóż śruby osłony koła przez ramy. Dopasuj otwory w osłonach kół do śrub. Dokręć mocno kluczem sześciokątnym (rysunek 7). Powtórz dla osłony koła po drugiej stronie przyczepy.

34. Instalacja haka holowniczego

Cyfra 8

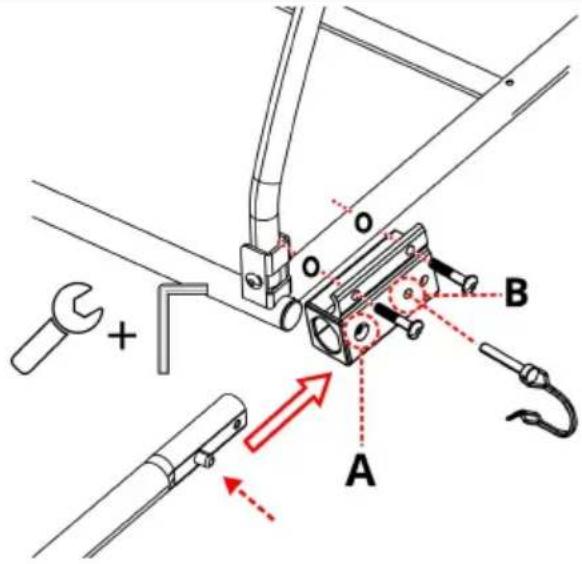

Przymocuj uchwyt haka holowniczego do ramy głównej, jak pokazano ( Rysunek 8 ).Naciskając przycisk sprężynowy, wsuwaj dyszel w uchwyt dyszłaż przycisk sprężynowy wysunie się z otworu A. Włóż agrafkę otworu B przez drugą stronę.Upewnij się, że zawleczka zabezpieczająca jest prawidłowo zablokowana na swoim miejscu

35. Montaż odblasków

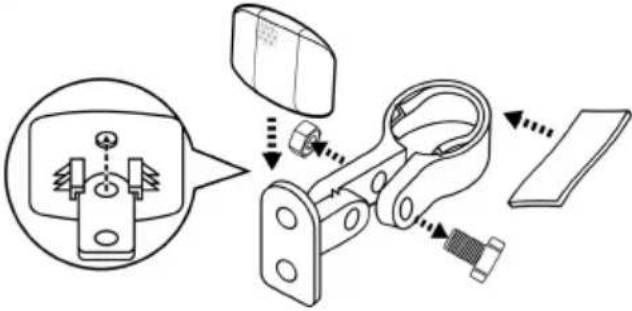

Rysunek 9	Wciśnij, aby zamontować odbłyśnik na zacisku. Włóż gur antypoślizgową do otworu zacisku ( Rysunek 9 ).

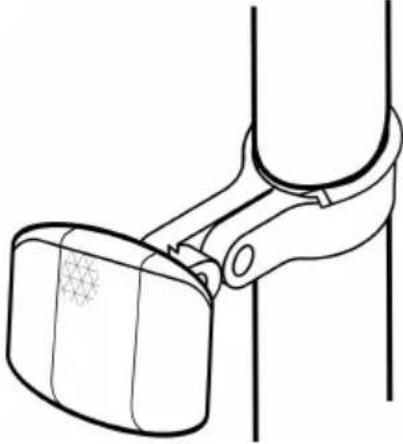

Rysunek 10	Otwórz zacisk i zamontuj zacis na przyczepie ( Rysunek 1 0

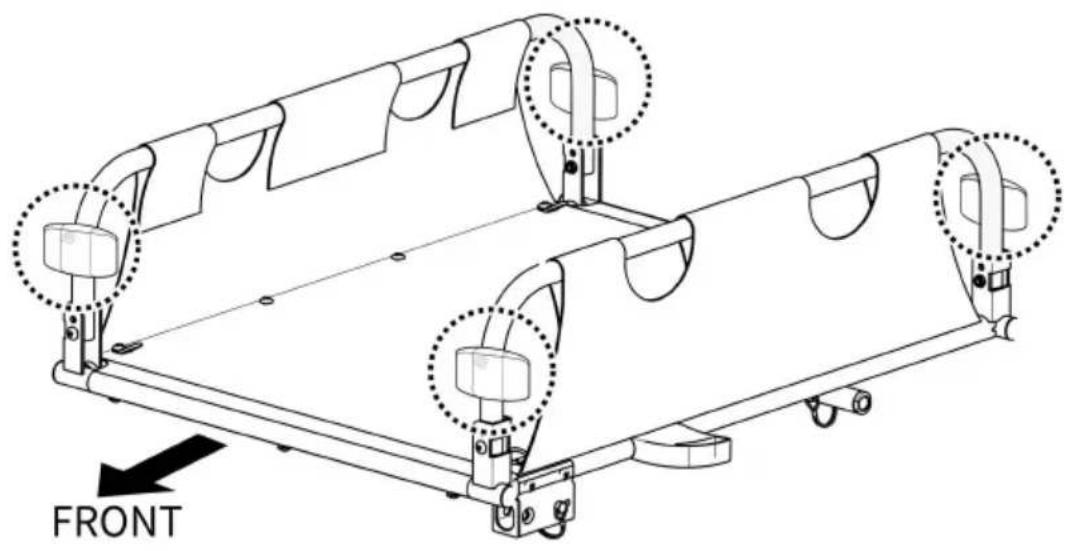

Należy uważać, aby nie pomylić różnych pozycji ( Rysunek 1

36. Mocowanie przyczepki do roweru

1. Oś szybkozamykająca: Zdejmij szybkozamykacz z lewej strony tylnej osi roweru. Zamontuj zaczep pomiędzy szybkozamykaczem a ramą. Dokręć szybkozamykacz zgodnie z instrukcją producenta roweru. Zaczep może pozostać na rowerze po zdjęciu przyczepki (rysunek 12).

Nakrętka regulująca napięcie musi łączyć się z gwintem przez co najmniej pięć pełnych obrotów, aby zapewnić odpowiednią siłę docisku i pewne trzymanie tylnego koła. Niedokręcenie nakrętki regulującej napięcie może spowodować wypadek skutkujący poważnymi obrażeniami lub śmiercią. Jeżeli szybkozamykacz jest za krótki, należy go wymienić. Aby uzyskać odpowiednie części i pomoc, skonsultuj się z profesjonalnym mechanikiem rowerowym.

2. Oś nakrętkowa: Odkręć nakrętkę z podkładką z lewej stron osi roweru. Zamontuj zaczep na osi i ponownie przykręć nakrę podkładką ( Rysunek 1 3 ).
Rysunek 1 3	⚠ OSTRZEŻENIENakrętka osi musi łączyć się z gwintem przez co najmniej pięo pełnych obrotów, aby zapewnić odpowiednią siłę zacisku i pew trzymanie tylnego koła.Niedokręcenie nakrętki do końc może spowodować wypadek skutkujący poważnymi obrażeniami lub śmiercią. Jeśli jest za krótka, nie można zastosować zaczepu uniwersalnego! Aby uzyskać odpowiednie części i pomoc, skonsultuj się z profesjonalnym mechanikiem rowerowym.
3. Oś przelotowa: Uniwersalny zaczep nie pasuje do roweru przelotową. Aby uzyskać możliwe rozwiązanie, skontaktuj się ze sprzedawcą.

Rysunek 14

Podłącz łącznik do haka holowniczego i zabezpiecz zawleczką (rysunek 14).

Po zamocowaniu haka holowniczego owiń pas bezpieczeństwa wokół ramy roweru i zaczep go o pierścień D na haku holowniczym.

Sprawdź przed każdym użyciem:

• Koła są prawidłowo przymocowane do przyczepy.
• Opony są napompowane do zalecanego ciśnienia na bocznej ściance opony.
• Hak holowniczy jest prawidłowo przymocowany do przyczepy.
• Łącznik jest prawidłowo przymocowany do roweru.
• Łącznik i sworznie zabezpieczające są zabezpieczone.
• Obciążenie nie przekracza 45 kg (100 funtów).
• Masa dyszla na sprzęgu jest większa niż 2 kg, ale przy całkowicie obciążonej przyczepie nie przekracza 9 kg.
• Upewnij się, że rower jest w dobrym stanie, zwłaszcza hamulce i opony (patrz instrukcja producenta roweru).
• Jeździec ma na sobie kask.
• Ładunek jest odpowiednio zabezpieczony.
• Pokrywa jest założona i zamknięta.

KONSERWACJA

Przechowywanie: Aby przedłużyć żywotność produktu, przechowuj przyczepę w pomieszczeniu zamkniętym. Przyczepy nie należy przechowywać w temperaturze niższej niż -10°F (-23°C) ani wyższej niż 150°F (65°C).

Pielęgnacja tkanin: Części tkaniny prać ręcznie ciepłą wodą i łagodnym mydłem. NIE używaj wybielaczy ani rozpuszczalników. Wytrzeć do sucha i przechowywać z dala od bezpośredniego światła słonecznego w suchym, dobrze wentylowanym miejscu. Czyść okna wilgotną, miękką ściereczką.

Sprawdzać:

- Sprawdź hak holowniczy, zaczep, rurę ramy, złącze elastyczne i osprzęt pod kątem uszkodzeń.

- Aby zapewnić bezpieczną pracę, złącza elastyczne należy serwisować co 3–5 lat. Sprawdź, czy śruby są dokręcone.

- Sprawdź opony i koła pod kątem zużycia i pęknięć. Sprawdź koła pod kątem prawidłowości i pęknięć.

- Sprawdź części tkaniny pod kątem rozdarć, przetarć i brakujących lub uszkodzonych elementów.
