BRUKSANVISNING CT902B Vevor

Teknisk support och e-garanticertifikat

Viktigt: Spara dessa instruktioner för framtida referens

Underlåtenhet att följa instruktionerna och varningarna i denna bruksanvisning kan leda till allvarliga skador eller dödsfall för föraren.

• Se till att alla låsanordningar är låsta före användning
  ● Maxlast: 45 kg (100 lbs.) som släp.
• Denna produkt är inte lämplig för löpning eller skridskoåkning.
• All last som är fäst vid handtaget och/eller på baksidan av ryggstö och/eller på sidorna av fordonet kommer att påverka fordonets stabilitet.
• Tillbehör som inte är godkända av tillverkaren får inte användas.
• Använd endast reservdelar som tillhandahålls eller rekommenderas av tillverkaren.
• den INTE med en total belastning som överskrider viktgränserna. Or den rekommenderade belastningen överskrids kan enheten bli instabil.
• GÖR INTE modifieringar på produkten.
• Pumpa INTE upp däcken för mycket. Underlåtenhet att följa det nominella däcktrycket kan leda till explosion av däcket och möjlig skada.
• Det rekommenderas att en kvalificerad cykelmekaniker gör en säkerhetskontroll av dragcykeln innan du sätter på släpet.
• Före varje åktur, se till att släpet inte stör bromsning, trampning el styrning av cykeln.
• Följ alltid lokala föreskrifter när du använder släpvagnen på allmänn vägar.
• Cykla aldrig på natten utan tillräcklig belysning.
• Följ alla lokala lagkrav för belysning.
• Om du behöver stanna av någon anledning, till exempel för att gö justeringar eller för att åtgärda ett punkterat däck, se till att köra vägen helt.
• När du använder din släpvagn drar du extra vikt och ett större for

Du måste ge mer tid för att bromsa, bromsa, stanna och starta, mer utrymme för svängar och passager. Experimentera med den lastade släpvagnen i ett obelastat område tills du blir bekant med din cykel hanterar att dra släp.

• Undvik stenar, trottoarkanter, hård inbromsning och plötslig svängning Undvik att åka över hinder med ett hjul, eftersom det kan få släp välta.
• Åk alltid med locket nere för att säkra lasten.
• Cykelföraren måste vara minst 16 år gammal.
• Rekommenderade hastighetsgränser: - 16 km/h (10 MPH) på jämna, raka vägar - 8 km/h (5 MPH) vid svängning eller på ojämna väg
• Släpvagnsvikten måste fördelas korrekt för säker hantering. Vikten kopplingsdonet bör vara mellan 30 N (≈6,6 lbs.) och 80 N (≈17.6 Förr att mäta detta, lasta din släpvagn och placera den bredvid badrumsvågen. Stig på vågen och notera din vikt. Stå på vågen lyft upp änden av dragkroken en fot (cirka 25 cm) från marken. som visas ska vara 6,6 – 17,6 lbs. mer än din egen vikt. Om för låg kan cykelns bakhjul tappa greppet. Om den är för hög kæ dragkroken bli överbelastad.

MODEL AND PARAMETERS

Modell	CT902B
Typ	Bogsera
Max. Ladda	100 pund
Storlek för	30,1*21,9*7,9tum
Hjul	Aluminiumlegering, 16*1,75 tum
Material	Aluminiumlegering, PVC

CONTENTS

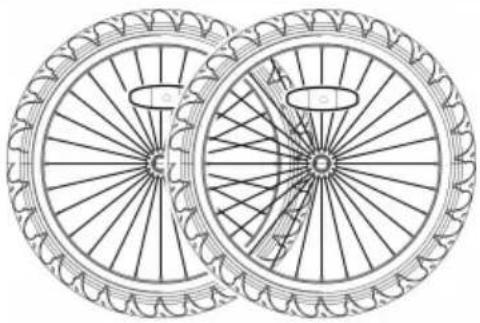

1 x Huvudram	2 x hjul
2 x Hjulaxel	1 x Dragkrokmottagare
1 x Dragkrok	2 x Hjulskydd
2 x främre reflektorsatser (vit)	2 x Bakre reflektorsatser (röd)
Verktyg

43. Öppna huvudramen

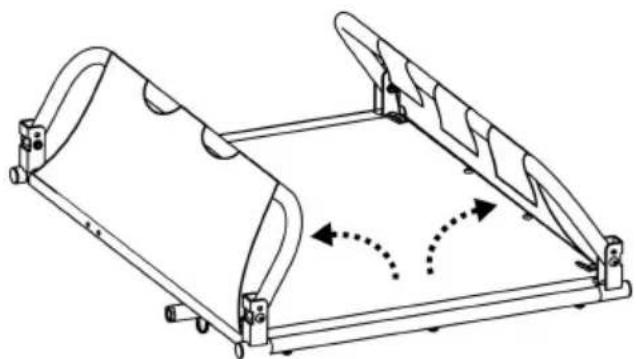

Ta ut släpvagnens huvudram och alla andra komponenter från ka Höj alla sidoramar till ett upprätt läge ( Figur 1 ) .

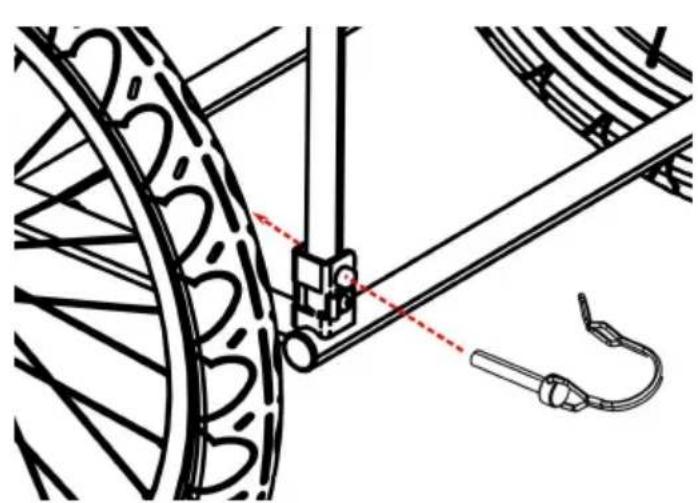

Sätt i säkerhetsnålarna ( Figur 2 ) längst ner på båda sidopane att säkerhetsnålar är ordentligt låsta på plats enligt bilden ( Figur

Figur 4	Sätt in hjulaxeln i axelmottagar under släpvagnsramen och lås säkerhetsstiftet ( Figur 4) .
Sätt på hjulet och skruvmuttern på axeln ( Figur 5) . Fäst s med en 19 mm skiftnyckel ( Figur 6) .
Figur 5	Bild 6

45. Jag installerar hjulskydden

Bild 7

Sätt in hjulskyddsbultarna genom ramröret. Matcha hålen i hjulskydden med bultar. Dra åt ordentligt med inexnyckel (Fig 7). Upprepa för hjulskydd på andra sidan av trailern .

46. Jag installerar dragkroken

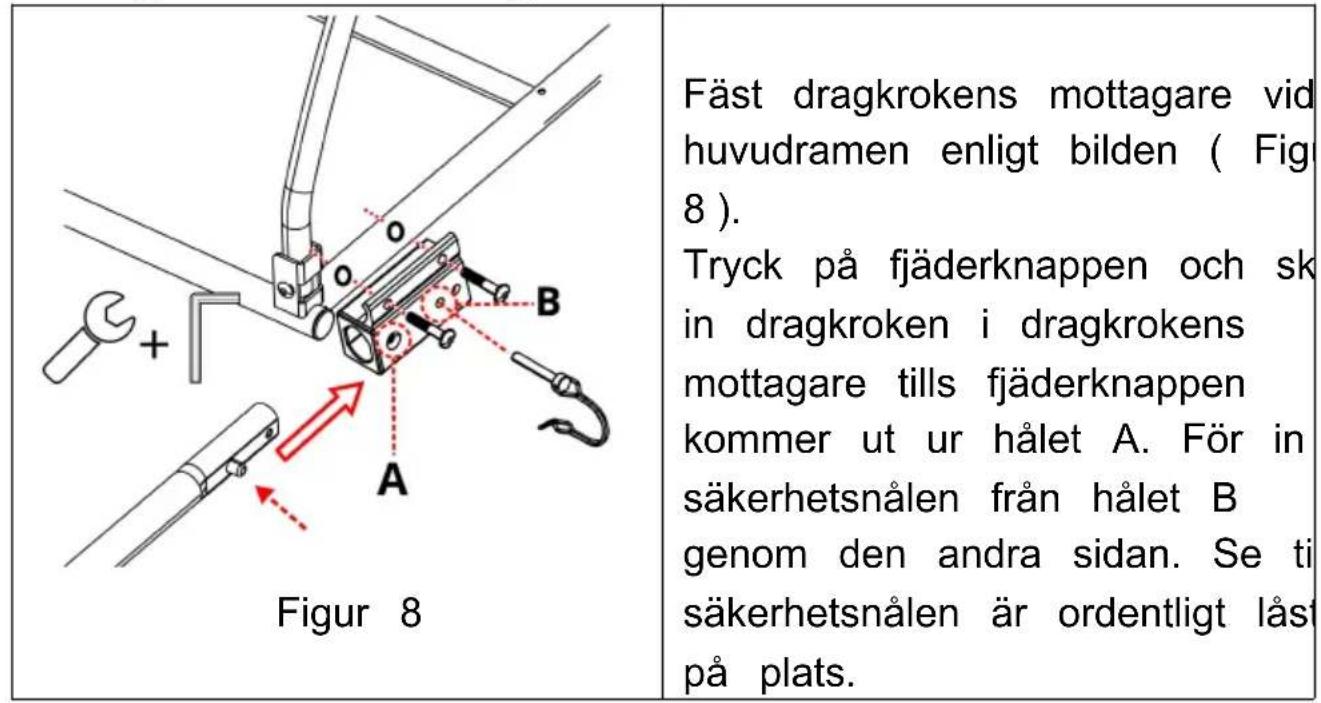

Fäst dragkrokens mottagare vid huvudramen enligt bilden ( Fig 8). Tryck på fjäderknappen och sk in dragkroken i dragkrokens mottagare tills fjäderknappen kommer ut ur hålet A. För in säkerhetsnålen från hålet B genom den andra sidan. Se ti säkerhetsnålen är ordentligt låst på plats. Figur 8

47. Jag installerar reflexer

Figur 9	Tryck för att montera reflektorn klämman. Sätt in det halkskyddade gummit i klämmal hål ( Figur 9 ).
Bild 10	Öppna klämman och montera klämman på släpet ( Figur 1

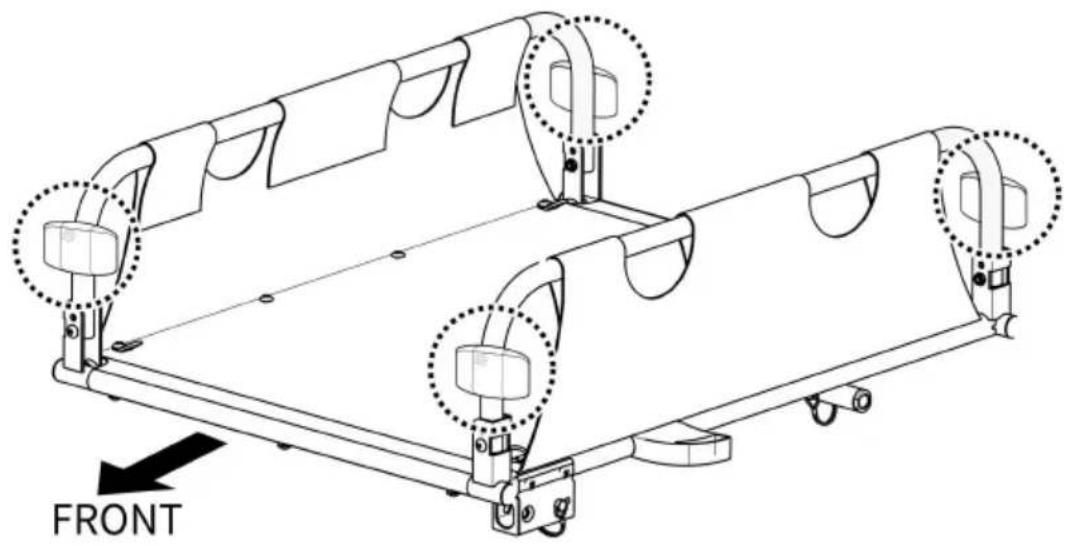

Var noga med att inte blanda ihop olika positioner ( Figur 1

48. Fästa släp på cykel

1. Snabbkopplingsaxel : Ta bort snabbkopplingen från vänster av cykelns bakaxel. Montera kopplingen mellan snabbkopplingen ramen. Dra åt snabblåset enligt cykeltillverkarens manual. Hitch sitta kvar på cykeln när släpet tas bort (Figur 1 2 ).

Spänningsmuttern måste ha i gängorna i minst fem hela var att säkerställa tillräcklig klämkra för att hålla bakhjulet säkert. Underlåtenhet att dra åt spänningsjusterande mutter helt kan resultera i olyckor med allvarlig skada eller dödsfall. O snabbspetten är för kort måste den bytas ut. Rådfråga en professionell cykelmekaniker för lämpliga delar och hjälp.

2. Nutted Axle: Skruva loss muttern med bricka från vänster cykelns bakaxel. Montera kopplingen på axeln och skruva tillba muttern med brickan ( Figur 1 3 ).
Bild 1 3	⚠️ WARNINGAxelmuttern måste ha i gångor i minst fem hela varv för att säkerställa tillräcklig klämkraft fö att hålla bakhjulet säkert.Underlåtenhet att dra åt mutter helt kan leda till olyckor med allvarliga skador eller dödsfall.Om axeln är för kort kan Uni Hitch inte användas! Rådfråga professionell cykelmekaniker för lämpliga delar och hjälp.
3. Genomgående axel: Universalkopplingen passar inte en cyk genomgående axel. Kontakta återförsäljaren för möjlig lösning.

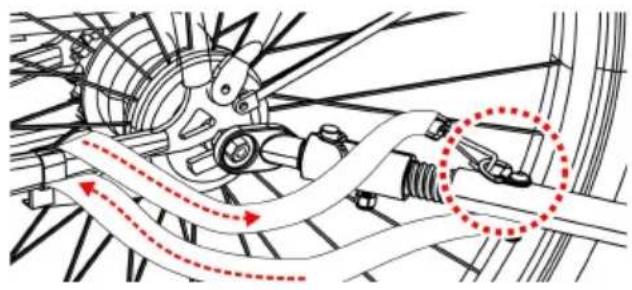

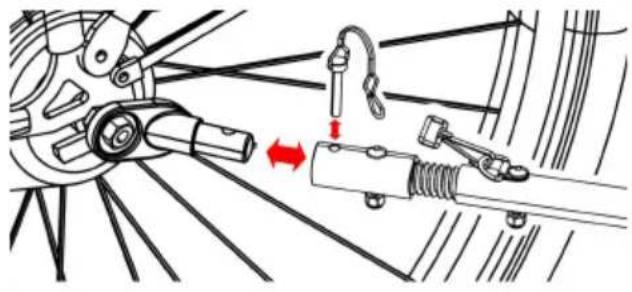

Bild 1 4	Anslut kopplingen på dragkroken och fästsäkerhetssprinten ( Figur 1 4När dragkroken är fäst, virasäkerhetsbältet runt cykelns ran och haka fast i D-ringen pådragkroken.

Before You Ride

Kontrollera före varje användning:

• Hjulen är ordentligt fastsatta på släpet.
• Däcken är pumpade till rekommenderat tryck på däckets sidovägg.
• Dragkroken är ordentligt fastsatt på släpet.
• Kopplingen är ordentligt fastsatt på cykeln.
• Koppling och säkerhetsnålar är säkrade.
• Belastningen överstiger inte 45 kg (100 lbs) .
• Dragkrokens vikt vid kopplingen är större än 2 kg men överstiger i kg med fullastat släp.
• Se till att cykeln är i gott skick, särskilt bromsar och däck (se cykeltillverkarens instruktioner) .
• Ryttaren bär hjälm.
• Lasten är ordentligt säkrad.
• Locket är monterat och stängt.

MAINTENANCE

Förvaring: För längre produktlivslängd, förvara släpvagnen inomhus. Släpvagnen bör inte förvaras vid temperaturer lägre än -23°C eller hög än 65°C.

Tygvård: Handtvätt tygdelar med varmt vatten och mild tvål. ANVÄND INTE blekmedel eller lösningsmedel. Torka torrt och förvara borta från direkt solljus i ett torrt, välventilerat utrymme. Rengör fönster med en mjuk trasa.

Kolla upp:

• Inspektera dragkrok, krok, ramrör, flexkontakt och hårdvara för skador.
• Flexkopplingar måste servas vart 3-5 år för säker drift - Kontrollera bultarna är åtdragna .
• Inspektera däck och hjul för slitage och sprickor - Inspektera hjulen att se om de är korrekta och sprickor.
• Inspektera tygdelar med avseende på revor, skavsår och saknad ell skadad hårdvara.
