CT901M - Inomhuscykel tränare Vevor - Gratis bruksanvisning och manual

Produkttyp	Cykeltransportvagn
Modell	CT901M
Märke	Vevor
Maximal lastkapacitet	45 kg (100 lb)
Låddimensioner (L x B x H)	68 x 47 x 28,4 cm (26,8 x 18,5 x 11,2 tum)
Hjulstorlek	16 x 1,75 tum (40,6 x 4,4 cm)
Rammaterial	Stål
Tältduksmaterial	Oxford-tyg
Släpvagnsvikt (uppskattad)	Cirka 15 kg (ej specificerat)
Rekommenderat däcktryck	Anges på däcksidan
Rekommenderad maxhastighet - raksträcka	16 km/h (10 mph)
Rekommenderad maxhastighet - kurvor	8 km/h (5 mph)
Vikt på koppling (lastad)	Mellan 3 och 8 kg (6,6 till 17,6 lb)
Minimiålder för cyklist	16 år
Avsedd användning	Godstransport på väg med standardcykel (inte elcykel)
Förpackningens innehåll	Chassi, 2 hjul, 2 hjulskydd, tvärstång, dragstång, koppling, tältduk, flaggstång, reflexer (2 x vit, 2 x röd), säkerhetsrem, verktyg (19 mm nyckel och 4 mm insexnyckel), manual
Montering krävs	Ja, verktyg medföljer
Underhåll	Handtvätt med mild tvål, förvaring skyddad från frost och överdriven värme, regelbunden inspektion av fästen och däck
Cykelkompatibilitet	Snabbkopplingsaxel, mutteraxel (minst 5 varvs gänga), genomgående axel ej kompatibel

Vanliga frågor - CT901M Vevor

Hur monterar jag Vevor CT901M-släpvagnen?

Monteringen sker i flera steg: öppna huvudramen, fäst tvärstången, montera hjulen med hjulskydden, montera dragstången, fäst sedan tältduken och reflexerna. Nödvändiga verktyg (19 mm nyckel och 4 mm insexnyckel) medföljer. Se figurerna i manualen för detaljer.

Hur fäster jag släpvagnen på min cykel?

Kopplingen kan fästas på en snabbkopplingsaxel eller en mutteraxel. För snabbkoppling, montera delen mellan snabbkopplingssystemet och ramen. För mutteraxel, byt ut hjulaxelmutter mot kopplingens mutter. Muttern måste gängas minst fem hela varv. Universal koppling passar inte genomgående axlar.

Vad är maximal tillåten last?

Maximal last är 45 kg (100 lb). Överskrid aldrig denna gräns för att undvika risk för obalans eller olycka.

Kan släpvagnen användas för att transportera barn eller djur?

Nej, släpvagnen är uteslutande avsedd för godstransport. Det är strängt förbjudet att transportera barn eller husdjur.

Vilken typ av cykel kan dra denna släpvagn?

Släpvagnen kan användas med vilken standardcykel som helst (inte elcykel) med kompatibel bakaxel (snabbkoppling eller mutter). Elcyklar och motorcyklar är förbjudna.

Hur kontrollerar jag vikten på kopplingen?

Placera den lastade släpvagnen på en våg, lyft sedan dragstången till cirka 25 cm från marken. Vikten på vågen bör vara 3 till 8 kg mer än din egen vikt. Detta säkerställer korrekt fördelning.

Vilka är de rekommenderade hastighetsgränserna?

Kör i högst 16 km/h på rak och slät väg. I kurvor eller på ojämnt underlag, minska till 8 km/h.

Hur underhåller jag släpvagnen?

Tvätta tygdelarna för hand med mild tvål. Använd inte blekmedel eller lösningsmedel. Förvara släpvagnen inomhus vid temperaturer mellan -23°C och 65°C. Inspektera regelbundet hjul, ram och fästen.

Vad gör jag om ett däck är punkterat?

Se rekommenderat tryck angivet på däcksidan. Överpumpa inte. Om ett däck är skadat, byt ut det mot ett däck av samma storlek (16x1,75 tum).

Var hittar jag reservdelar eller teknisk support?

Besök webbplatsen www.vevor.com/support för teknisk support och garanti. Använd endast delar som rekommenderas av tillverkaren.

BRUKSANVISNING CT901M Vevor

Teknisk support och e-garanticertifikat

Viktigt: Spara dessa instruktioner för framtida referens

Underlåtenhet att följa instruktionerna och varningarna i denna bruksanvisning kan leda till allvarliga skador eller dödsfall för föraren.

- Släpvagnen är enbart konstruerad för att transportera gods på väg med cykel. Den är endast avsedd för personligt bruk. Använd endast släpvagnen enligt instruktionerna. All annan användning anses vara felaktig och kan leda till allvarliga skador eller dödsfall.

- Cykelvagnen kan användas med alla vanliga vuxencyklar. ANVÄND INTE släpet med elcykel eller motorcykel.

- ANVÄND INTE släpvagnen för att transportera barn eller husdjur. ANVÄND INTE släpvagnen som en leksak.

- ANVÄND INTE släpvagnen off road. ANVÄND INTE släpvagnen utan att vara ansluten till en cykel.

- Se till att alla låsanordningar är låsta före användning.

● Maximal belastning: 45 kg (100 lbs.)

- Denna produkt är inte lämplig för löpning eller skridskoåkning.

- All last som är fäst vid handtaget och/eller på baksidan av ryggstödet och/eller på sidorna av fordonet kommer att påverka fordonets stabilitet.

- Tillbehör som inte är godkända av tillverkaren får inte användas.

- Använd endast reservdelar som tillhandahålls eller rekommenderas av tillverkaren.

- Använd INTE med en total belastning som överskrider viktgränserna. Om den rekommenderade belastningen överskrids kan enheten bli instabil.

● GÖR INTE modifieringar av produkten.

- Pumpa INTE upp däcken för mycket. Underlåtenhet att följa det nominella däcktrycket kan leda till explosion av däcket och möjlig skada.

- Det rekommenderas att en kvalificerad cykelmekaniker gör en säkerhetskontroll av dragcykeln innan du sätter på släpet.

- Före varje åktur, se till att släpet inte stör bromsning, trampning eller styrning av cykeln.

• Följ alltid lokala föreskrifter när du använder släpvagnen på allmän väg.
• Cykla aldrig på natten utan tillräcklig belysning.
• Följ alla lokala lagkrav för belysning.
• Om du behöver stanna av någon anledning, till exempel för att göra justeringar eller för att åtgärda ett punkterat däck, se till att köra vägen helt.
• När du använder din släpvagn drar du extra vikt och ett större fordon. Du måste ge mer tid för att bromsa, stanna och starta, mer utrymme för svängar och passager. Experimentera med den lastade släpvagnen i ett obelastat område tills du blir bekant med hur din cykel hanterar att dra släp.
• Undvik stenar, trottoarkanter, hård inbromsning och plötslig svängning. Undvik att åka över hinder med ett hjul, eftersom det kan få släpet att välta.
• Åk alltid med locket nedåt för att säkra lasten.
• Cykelföraren måste vara minst 16 år gammal.
• Rekommenderade hastighetsgränser: - 16 km/h (10 mph.) på jämna raka vägar - 8 km/h (5 mph.) vid svängning eller på ojämna vägar.
• Släpvagnsvikten måste fördelas korrekt för säker hantering. Vikten på kopplingsdonet ska vara mellan 30 N (≈ 3 kg / 6,6 lbs.) och 8 kg / 17,6 lbs.). För att mäta detta, lasta din släpvagn och placera den bredvid badrumsvågen. Stig på vågen och notera din vikt. Stå på vågen och lyft upp änden av dragkroken en fot (cirka 25 cm) från marken. Vikten som visas ska vara 6,6 – 17,6 lbs. mer än din vikt. Om vikten är för låg kan cykelns bakhjul tappa greppet. Om den är för hög kan dragkroken bli överbelastad.

MODELL OCH PARAMETRAR

Modell	CT901M
Typ	Bogsera
Max. Ladda	100 lbs
Storlek för	26,8*18,5*11,2tum
Hjul	Stål, 16*1,75 tum
Material	Stål, Oxford-tyg

INNEHÅLL

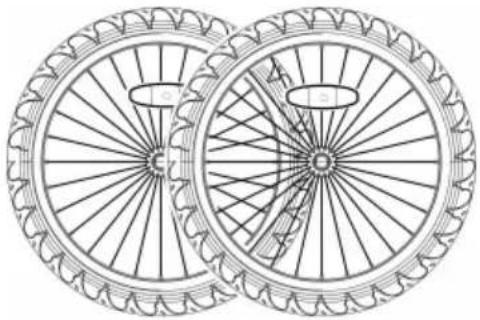

1 x Huvudram	2 x hjul
2 x Hjulaxel	1 x Flagga
1 x Dragkrok	2 x Bakre reflexer ( röda
2 x främre reflexer ( vita )	1 x tvärstång
2 x Hjulskydd

1 x 19 mm skiftnyckel + 1 x 4 mm insexnyckel + 1 x användning

Monteringsanvisning

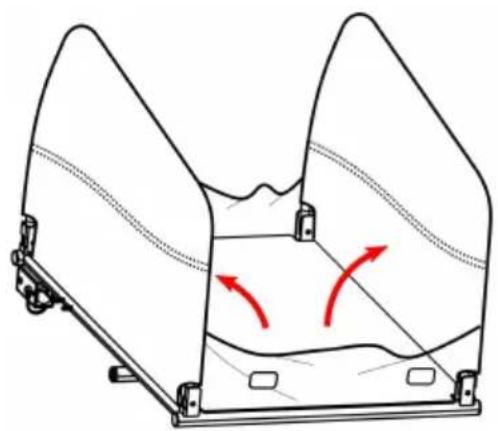

43. Öppna huvudramen

Ta ut vagnens huvudram och andra komponenter från kartongen. Lyft upp båda sidopanelerna till upprätt läge (Figur 1).

Efter att ha öppnat huvudramen, installera tvärstången på framsidan av huvudramen med hjälp av insexnyckeln (Figur 2).

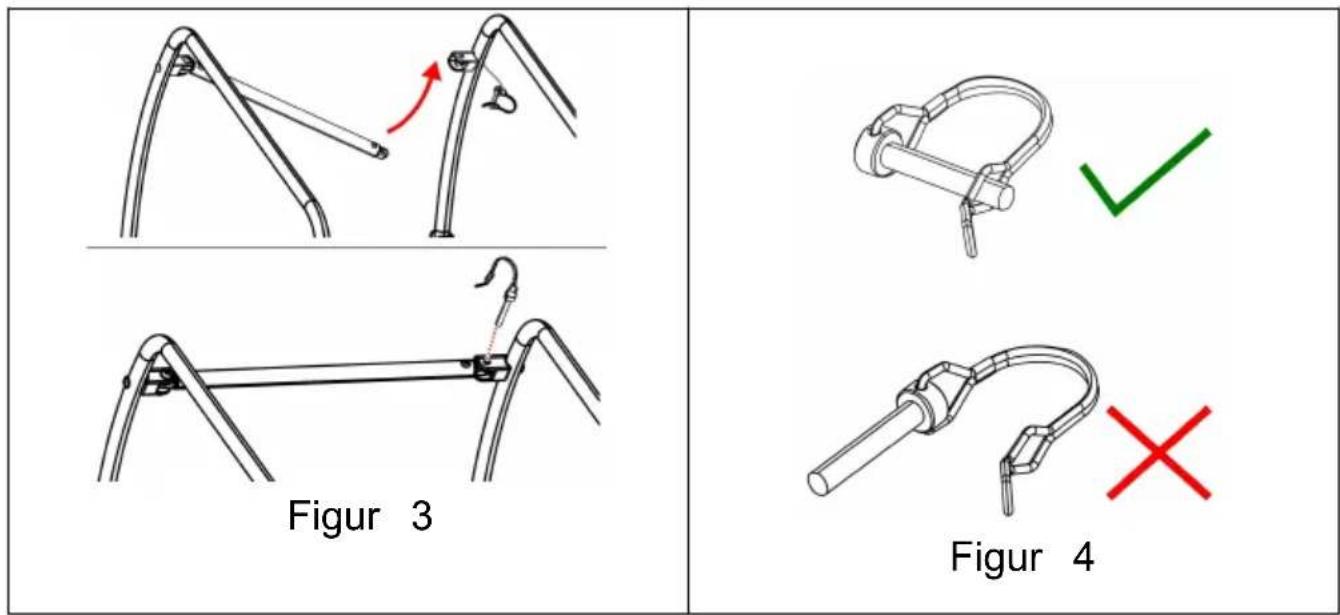

Fäst tvärbalken på den övre främre delen av huvudramen. Lyft tvärstången och fäst den med hjälp av säkerhetsnålen som är fäst vid bulten (se till att säkerhetsnålarna är ordentligt låsta på plats enligt bilden).

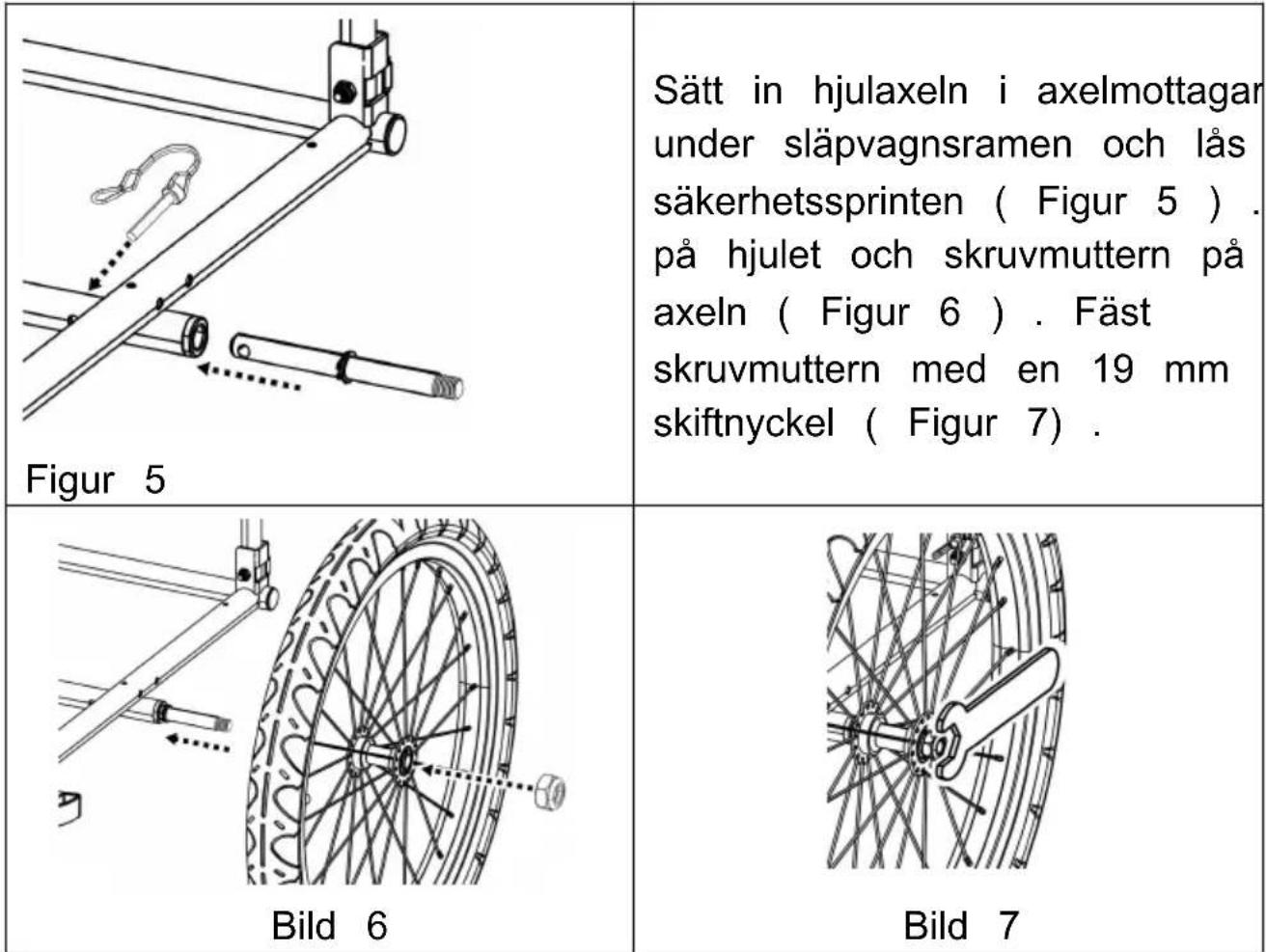

44. Fästa hjulen

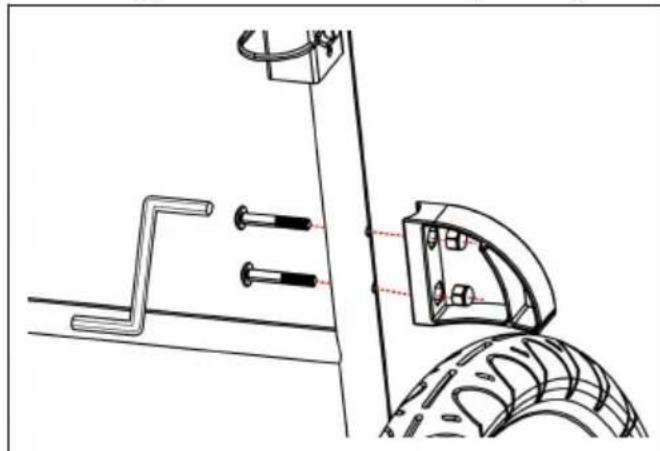

45. Installera hjulskydden

Sätt in hjulskyddsbultarna genom ramröret. Matcha hålen i hjulskydden med bultarna. Dra åt ordentligt med insexnyckel (Figur 8). Upprepa för hjulskyddet på andra sidan av trailern.

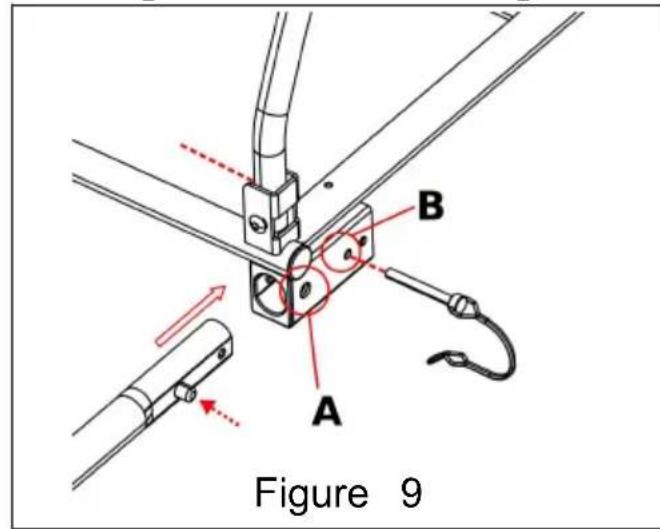

46. Installera dragkroken

Tryck på fjäderknappen och skjut in dragkroken i dragkrokens mottagare tills fjäderknappen kommer ut ur hålet A. För in säkerhetsnålen från hålet B genom den andra sidan. Se till att säkerhetsnålen är ordentligt låst på plats enligt bilden (Figur 9).

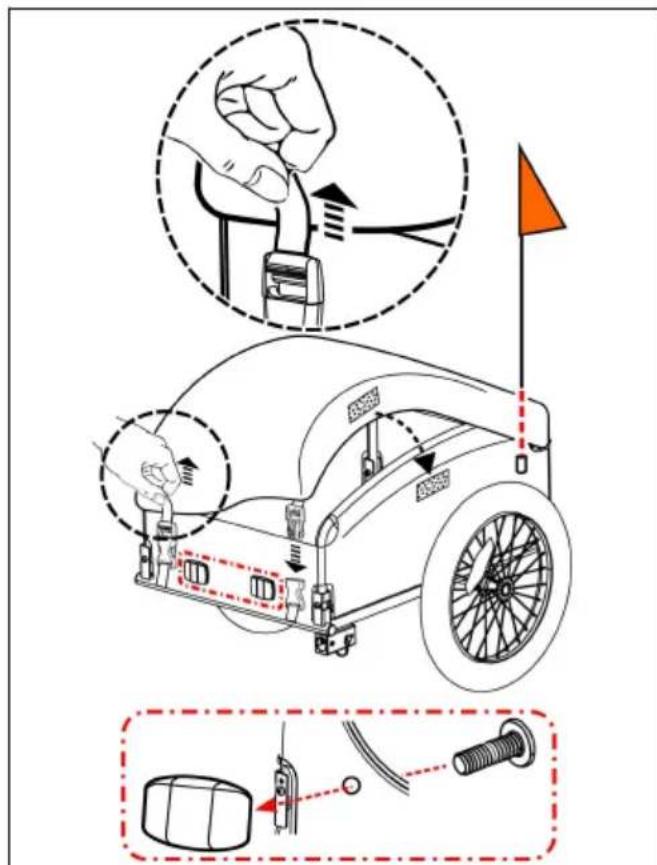

47. Fästa locket och flaggan

Dra ut och fixera duken med spännet. Dra åt remmen för att fästa (Figur 10). Fäst kardborrefästet i motsvarande position. Sätt in flaggstången i flaggstångsfickan i det vänstra bakre hörnet av sidopanelen (Figur 11). Du kan rulla ihop och packa tyget när du inte använder det (Figur 10). Sätt i skruvarna i hålen på locket för att fästa främre (vita) och bakre (röda) reflexer (Figur 10, 11).

48. Fästa släpet på cykeln

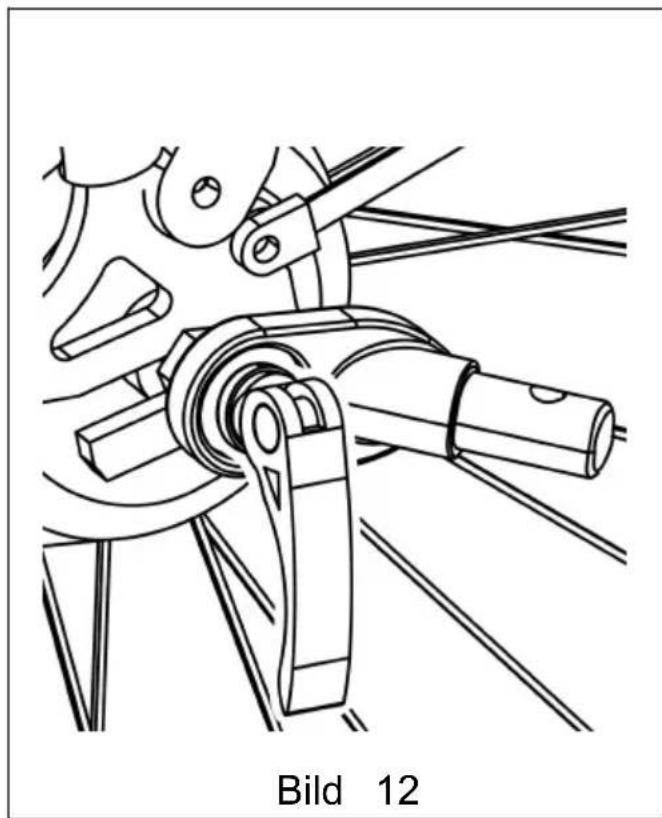

1. Snabbkopplingsaxel: Ta bort snabbkopplingen från vänster sida av cykelns bakaxel. Montera kopplingen mellan snabbkopplingen och ramen. Dra åt snabblåset enligt cykeltillverkarens manual. Hitch ska sitta kvar på cykeln när släpet tas bort (Figur 12).

Spänningsmuttern måste ha i gängorna i minst fem hela varv för att säkerställa tillräcklig klämkraft för att hålla bakhjulet säkert. Underlåtenhet att dra åt spänningsjusterande mutter helt kan resultera i olyckor med allvarlig skada eller dödsfall. Om snabbspetten är för kort måste den bytas ut. Rådfråga en professionell cykelmekaniker för lämpliga delar och hjälp.

2. Nutted Axle: Skruva loss muttern med bricka från vänster cykelns bakaxel. Montera kopplingen på axeln och skruva tillba muttern med brickan ( Figur 1 3 ).
Bild 1 3	⚠️ VARNINGAxelmuttern måste ha i gångor i minst fem hela varv för att säkerställa tillräcklig klämkraft fö att hålla bakhjulet säkert.Underlåtenhet att dra åt mutter helt kan leda till olyckor med allvarliga skador eller dödsfall.Om axeln är för kort kan Uni Hitch inte användas! Rådfråga professionell cykelmekaniker för lämpliga delar och hjälp.
3. Genomgående axel: Universalkopplingen passar inte en cyk genomgående axel. Kontakta återförsäljaren för möjlig lösning.

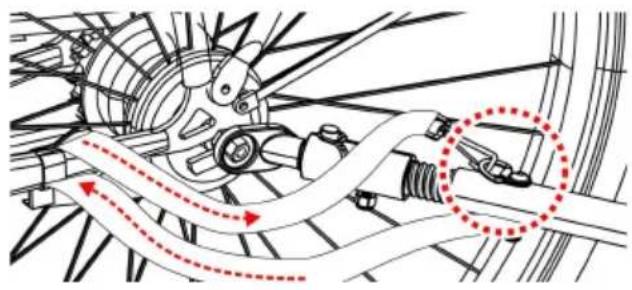

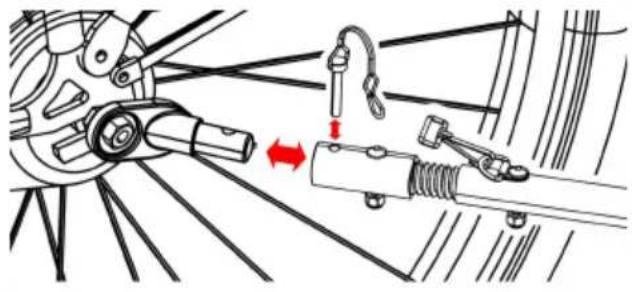

Bild 1 4	Anslut kopplingen på dragkroken och fästsäkerhetssprinten ( Figur 1 4När dragkroken är fäst, virasäkerhetsbältet runt cykelns ran och haka fast i D-ringen pådragkroken.

Innan du cyklar

Kontrollera före varje användning:

1. Hjulen är ordentligt fastsatta på släpet.
2. Däcken är pumpade till rekommenderat tryck på däckets sidovägg.
3. Dragkroken är ordentligt fastsatt på släpet.
4. Kopplingen är ordentligt fastsatt på cykeln.
5. Säkerhetssprintar för koppling och dragkrok är säkrade.
6. Säkerhetsremmen på dragkroken är korrekt monterad.
7. Belastningen överstiger inte 30 kg (66 lbs.).
8. Dragkrokens vikt vid kopplingen är större än 3 kg men överstiger inte 8 kg (6,6 – 17,6 lbs.) med fullastad släpvagn. Se till att cykeln är i gott skick, särskilt bromsar och däck. (se cykeltillverkarens instruktioner) Ryttaren bär hjälm. Säkerhetsflaggan är på plats.
9. Lasten är ordentligt fastsatt med sele och höftbälte. Locket är monterat och stängt.

UNDERHÅLL

Förvaring: För längre produktlivslängd, förvara släpvagnen inomhus.

Släpvagnen bör inte förvaras vid temperaturer lägre än -23°C eller högre än 65°C.

Tygvård: Handtvätt tygdelar med varmt vatten och mild tvål. Använd inte blekmedel eller lösningsmedel. Torka torrt och förvara borta från direkt solljus i ett torrt, välventilerat utrymme. Rengör fönster med en fuktig, mjuk trasa.

Kolla upp:

• Inspektera dragkrok, krok, ramrör, flexkontakt och hårdvara för skador.
• Flexkopplingar måste servas vart 3-5 år för säker drift - Kontrollera att bultarna är åtdragna.
• Inspektera däck och hjul för slitage och sprickor - Inspektera hjulen för att se om de är korrekta och sprickor.
• Inspektera tygdelar med avseende på revor, skavsår och saknad eller skadad hårdvara.
