BEDIENUNGSANLEITUNG CT901M Vevor

Zertifikat für technischen Support und E-Garantie

Wichtig: Bewahren Sie diese Anleitung zum späteren Nachschlagen auf

Die Nichtbeachtung der Anweisungen und Warnungen in diesem Handbuch kann zu schweren Verletzungen oder zum Tod des Fah führen.

• Der Anhänger ist ausschließlich für den Transport von Gütern auf Straße mit dem Fahrrad bestimmt. Es ist nur für den persönlicher Gebrauch bestimmt. Benutzen Sie den Anhänger nur wie in der Anleitung beschrieben. Jede andere Verwendung gilt als unsachgemäß und kann zu schweren Verletzungen oder zum Tod führen.
• Der Fahrradanhänger kann mit jedem handelsüblichen Erwachsenenfahrrad verwendet werden. Benutzen Sie den Anhänger NICHT mit E-Bikes oder Motorrädern.
• Benutzen Sie den Anhänger NICHT zum Transport von Kindern oder Haustieren. Benutzen Sie den Anhänger NICHT als Spielzeug.
• Benutzen Sie den Anhänger NICHT im Gelände. Benutzen Sie der Anhänger NICHT ohne Anschluss an ein Fahrrad.
• Stellen Sie vor der Verwendung sicher, dass alle Verriegelungsvorrichtungen eingerastet sind.
  ● Maximale Last : 45 kg (100 Pfund)
• Dieses Produkt ist nicht zum Laufen oder Skaten geeignet
• Jegliche Last, die am Griff und/oder an der Rückseite der Rückenlehne und/oder an den Seiten des Fahrzeugs angebracht ist beeinträchtigt die Stabilität des Fahrzeugs.
• Zubehör, das nicht vom Hersteller freigegeben ist, darf nicht verwendet werden.
• Verwenden Sie nur vom Hersteller gelieferte oder empfohlene Ersatzteile.
• es NICHT mit einer Gesamtlast, die die Gewichtsgrenzen überschreitet. Wenn die empfohlene Belastung überschritten wird, kann das Gerät instabil werden.
• Nehmen Sie KEINE Änderungen am Produkt vor.
• Pumpen Sie die Reifen NICHT zu stark auf. Die Nichteinhaltung d'Nenndrucks an der Reifenseitenwand kann zur Explosion des Reifen

und möglichen Verletzungen führen.

- Es wird empfohlen, das Zugfahrrad vor dem Anhängen des Anhängen von einem qualifizierten Fahrradmechaniker auf seine Sicherheit prüfen zu lassen.

- Stellen Sie vor jeder Fahrt sicher, dass der Anhänger das Bremser Treten oder Lenken des Fahrrads nicht behindert.

- Beachten Sie stets die örtlichen Vorschriften, wenn Sie den Anhã auf öffentlichen Straßen verwenden.

● Fahren Sie nachts niemals ohne ausreichende Beleuchtung Fahrrad

- Befolgen Sie alle örtlichen gesetzlichen Vorschriften für die Beleuchtung.

- Wenn Sie aus irgendeinem Grund anhalten müssen, beispielsweise um Einstellungen vorzunehmen oder einen platten Reifen zu reparieren, fahren Sie unbedingt vollständig von der Straße ab.

- Wenn Sie Ihren Anhänger verwenden, ziehen Sie zusätzliches Gewicht und ein größeres Fahrzeug. Sie müssen mehr Zeit zum Bremsen, Verlangsamen, Anhalten und Anfahren einplanen und mehr Platz für Kurven und Durchgänge lassen. Experimentieren Sie mit dem beladenen Anhänger an einem freien Ort, bis Sie mit der Handhabung Ihres Fahrrads beim Ziehen eines Anhängers vertraut sind.

- Vermeiden Sie Steine, Bordsteine, starkes Bremsen und plötzliches Ausweichen. Vermeiden Sie es, mit einem Rad über Hindernisse z fahren, da dies zum Umkippen des Anhängers führen kann.

- Fahren Sie immer mit heruntergeklappter Abdeckung, um die Ladur zu sichern.

- Der Fahrer des Fahrrades muss mindestens 16 Jahre alt sein .

- Empfohlene Geschwindigkeitsbegrenzungen: - 16 km/h (10 mph.) auf glatten, geraden Straßen - 8 km/h (5 mph.) beim Abbiegen oder unebenen Straßen.

- Für eine sichere Handhabung muss das Gewicht des Anhängers richtig verteilt sein. Das Gewicht am Kupplungsstecker sollte zwischen 30 N ( ≈ 3 kg / 6,6 lbs.) und 80 N (≈ 8 kg / 17,6 lbs.) betra zu messen, beladen Sie Ihren Anhänger und stellen Sie ihn nebe Personenwaage. Steigen Sie auf die Waage und notieren Sie Ihr Gewicht. Stellen Sie sich auf die Waage und heben Sie das End Anhängerkupplung etwa einen Fuß (ca. 25 cm) über den Boden. angezeigte Gewicht sollte 6,6 – 17,6 Pfund betragen. mehr als Ihr

eigenes Gewicht. Bei zu geringem Gewicht könnte das Hinterrad d Fahrrads an Bodenhaftung verlieren. Wenn es zu hoch ist, kann e einer Überlastung der Anhängerkupplung kommen.

MODEL AND PARAMETERS

Modell	CT901M
Typ	Abschleppen
Max. Belastung	100 Pfund
Größe des	26,8 * 18,5 * 11,2 Zoll
Räder	Stahl, 40,6 x 4,4 cm
Material	Stahl, Oxford-Stoff

CONTENTS

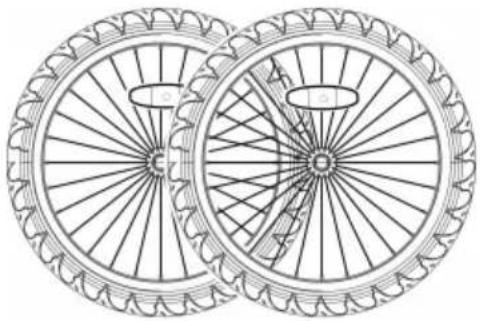

1 x Hauptrahmen	2 x Räder
2 x Radachse	1 x Flagge
1 x Anhängerkupplung	2 x Rückstrahler ( rot )
2 x Frontreflektoren ( weiß )	1 x Querstange
2 x Radschutz
1 x 19 mm Schraubenschlüssel + 1 x 4 mm Innensechskantschl Benutzerhandbuch

How to Assemble

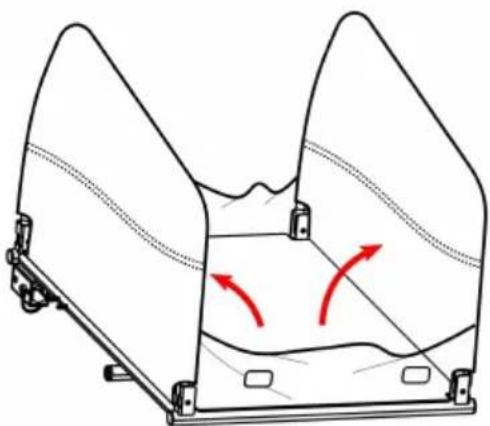

13. Öffnen des Hauptrahmens

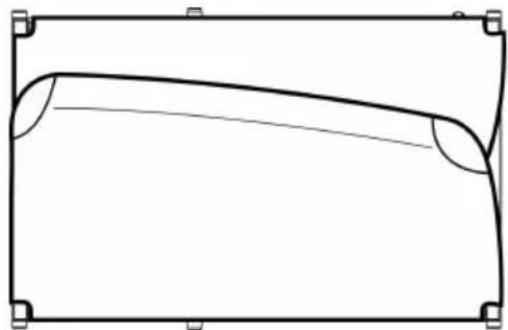

Nehmen Sie den Hauptrahmen des Anhängers und alle andere Komponenten aus dem Karton. Heben Sie beide Seitenwände eine aufrechte Position ( Abbildung 1 ).

Figur 2	Nachdem Sie den Hauptrahmer geöffnet haben, installieren Sie die Querstange mit dem Sechskantschlüssel an der Vorderseite des Hauptrahmens Abbildung 2).

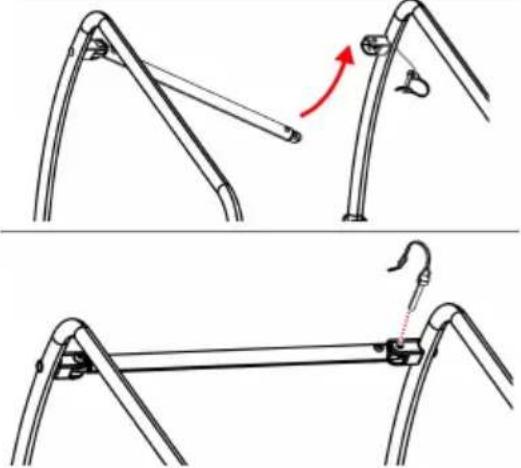

Befestigen Sie die Querstange am oberen vorderen Teil des Hauptrahmens. Heben Sie die Querstange an und verriegeln Sie sind dem am Bolzen befestigten Sicherheitsstift ( Abbildung 3 ) . Steller sicher, dass die Sicherheitsstifte richtig eingerastet sind, wie gezeigt Abbildung 4 ).
Figur 3	Figur 4

14. Anbringen der Räder

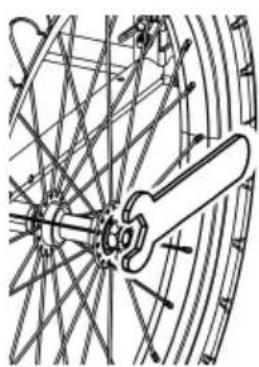

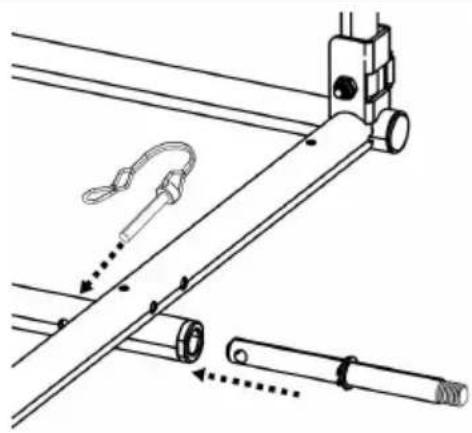

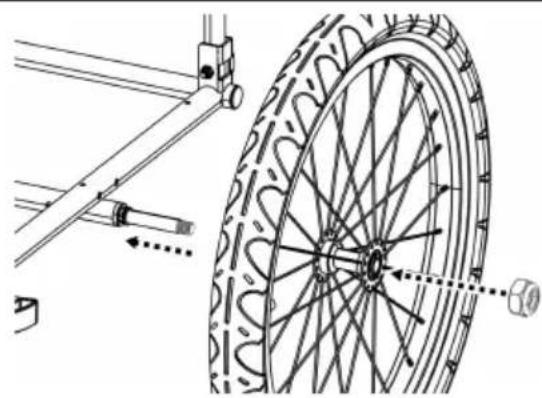

Abbildung 5	Setzen Sie die Radachse in d Achsaufnahme unter dem Anhängerrahmen ein und verriegeln Sie den Sicherungsst ( Abbildung 5 ) . Setzen Sie Rad und die Schraubenmutter die Achse ( Abbildung 6 ) . Sie die Schraubenmutter mit einem 19-mm-Schraubenschlüssel fest Abbildung 7 ).
Abbildung 6	Abbildung 7

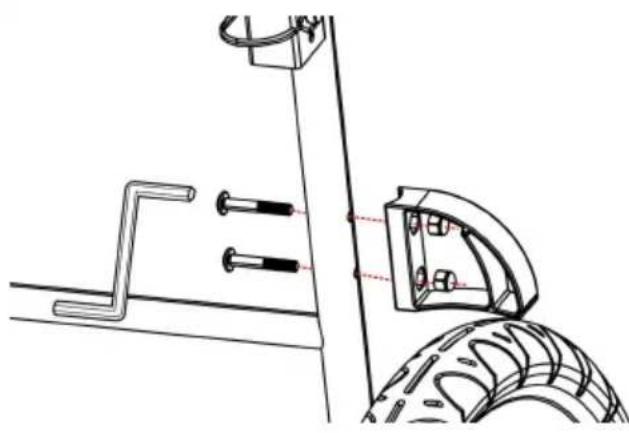

15. Montage der Radschützer

Abbildung 8

Führen Sie die Radschutzschrauben durch das Rahmenrohr ein. Passen Sie d Löcher im Radschutz an die Schrauben an. Mit Inbusschlüss fest anziehen ( Abbildung 8 ). Wiederholen Sie den Vorgang den Radschutz auf der anderer Seite des Anhängers .

16. Ich installiere die Anhängerkupplung

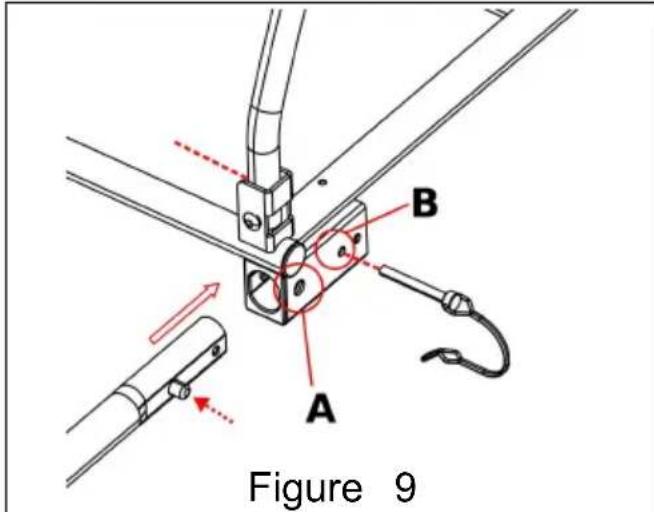

Figure 9 A B

Drücken Sie den Federknopf u schieben Sie die Anhängerkupplung in die Anhängerkupplungsaufnahme, bis der Federknopf aus dem L A herauskommt. Führen Sie di Sicherheitsnadel von Loch B durch die andere Seite ein. Stellen Sie sicher, dass der Sicherheitsstift richtig eingeraste ist, wie gezeigt ( Abbildung 9

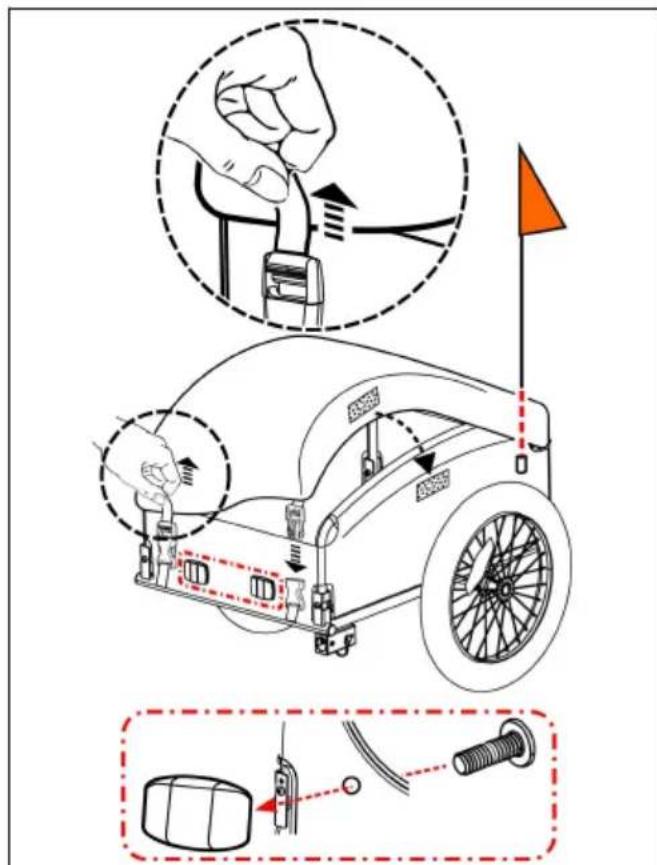

17. Anbringen der Abdeckung und der Flagge

Ziehen Sie das Tuch heraus und befestigen Sie es mit der Schri Ziehen Sie den Riemen fest, um das Tuch zu befestigen ( Abbil Klettverschluss an entsprechender Stelle anbringen. Stecken Sie den Fahnenmast in die Fahnenmasttasche an der lin hinteren Ecke der Seitenwand ( Abbildung 1 1 ) . Sie können das Tuch aufrollen und einpacken, wenn Sie es nich verwenden ( Abbildung 1 1 ) . Stecken Sie Schrauben in die Löcher an der Abdeckung, um die (weißen) und hinteren (roten) Reflektoren zu befestigen. ( Abbildur 0,11 )

18. Anhänger am Fahrrad befestigen

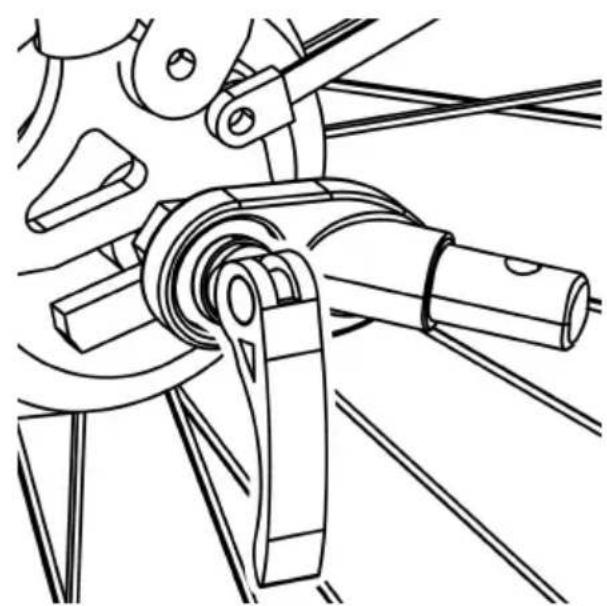

1. Schnellspanner - Achse: Entfernen Sie den Schnellspanner der linken Seite der Hinterachse des Fahrrads. Montieren Sie Kupplung zwischen Schnellspanner und Rahmen. Ziehen Sie de Schnellspanner gemäß der Anleitung des Fahrradherstellers fest Anhängerkupplung kann am Fahrrad verbleiben, wenn der Anhä abgenommen wird (Abbildung 1 2 ).

Die Spannungseinstellmutter muss mindestens fünf volle Umdrehungen in das Gewinde eingreifen, um eine ausreichend Klemmkraft zum sicheren Halter des Hinterrads zu gewährleister. Wenn die Spannungseinstellmutter nicht vollständig festgezogen wird, kann es zu Unfällen mit schwerte oder tödlichen Verletzungen kommen. Ist der Schnellspanne zu kurz, muss er ausgetauscht werden. Wenden Sie sich für entsprechenden Teile und Unterstützung an einen professionellen Fahrradmechaniker.

1. Mit Mutter versehene Achse: Schrauben Sie die Mutter m Unterlegscheibe von der linken Seite der Hinterachse des Fahr ab. Montieren Sie die Kupplung an der Achse und schrauben Mutter mit der Unterlegscheibe wieder fest ( Abbildung 1 3 ).

Die Achsmutter muss mindesten fünf volle Umdrehungen in das Gewinde eingreifen, um eine ausreichende Klemmkraft für de sicheren Halt des Hinterrads zu gewährleisten. Wenn die Mutter nicht vollständig festgezogen wird, kann es zu Unfällen mit schweren oder tödlichen Verletzungen kommen. Bei zu kurzer Achse kann die Universalkupplung nicht verwendet werden! Wenden Sie sich für die entsprechenden Te und Unterstützung an einen professionellen Fahrradmechaniker.

1. Steckachse: Die Universalkupplung passt nicht auf ein Fahr Steckachse. Bitte wenden Sie sich für eine mögliche Lösung a Händler.

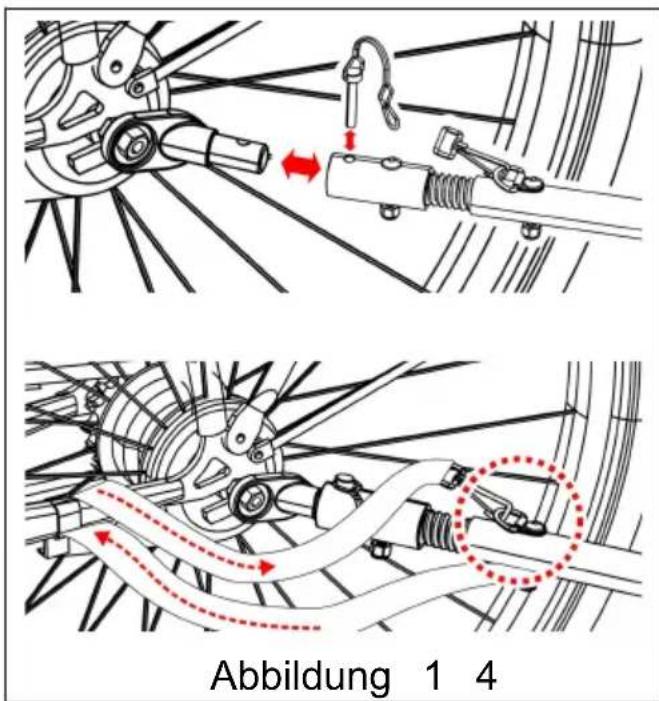

Schließen Sie die Kupplung der Anhängerkupplung an unsichern Sie den Sicherungsst ( Abbildung 1 4 ). Sobald die Anhängerkupplung befestigt ist, wickeln Sie den Sicherheitsgurt um den Rahmen des Fahrrads und haken Sie ihn in den D-F an der Anhängerkupplung ein.

Before You Ride

Überprüfen Sie vor jedem Gebrauch:

1. Die Räder sind ordnungsgemäß am Anhänger befestigt.
2. Die Reifen werden auf den empfohlenen Druck an der Reifenseitenwahr aufgepumpt.
3. Die Anhängerkupplung ist ordnungsgemäß am Anhänger befestigt.
4. Die Kupplung ist ordnungsgemäß am Fahrrad befestigt.
5. Die Sicherheitsstifte der Kupplung und der Anhängerkupplung sind gesichert.
6. Der Sicherheitsgurt an der Anhängerkupplung ist ordnungsgemäß angebracht.
7. Die Last darf 30 kg (66 lbs.) nicht überschreiten .
8. Das Gewicht der Anhängerkupplung an der Kupplung beträgt mehr als kg, überschreitet jedoch nicht 8 kg (6,6 – 17,6 lbs.) bei voll beladene Anhänger .

9. Stellen Sie sicher, dass das Fahrrad in einwandfreiem Zustand ist, insbesondere die Bremsen und Reifen . (siehe Anleitung des Fahrradherstellers)

10. Der Fahrer trägt einen Helm .

11. Die Sicherheitsflagge ist angebracht.
12. Die Ladung ist mit Gurt und Beckengurt ordnungsgemäß gesichert.
13. Abdeckung ist montiert und geschlossen.

MAINTENANCE

Lagerung: Für eine längere Produktlebensdauer den Anhänger im Innenbereich lagern. Der Anhänger sollte nicht bei Temperaturen unter -10 (-23 °C) oder über 150 °F (65 °C) gelagert werden.

Stoffpflege: Stoffteile von Hand mit warmem Wasser und milder Seife waschen. KEINE Bleichmittel oder Lösungsmittel verwenden. Trocken abwischen und an einem trockenen, gut belüfteten Ort vor direkter Sonneneinstrahlung schützen. Fenster mit einem feuchten, weichen Tuch reinigen.

Überprüfen:

• Überprüfen Sie die Anhängerkupplung, die Anhängerkupplung, die Rahmenrohre, den Flexstecker und die Hardware auf Beschädigungen.
• Für einen sicheren Betrieb müssen Flex-Anschlüsse alle 3–5 Jahre gewartet werden. Überprüfen Sie, ob die Schrauben fest sitzen.
• Untersuchen Sie Reifen und Räder auf Abnutzung und Risse – Untersuchen Sie die Räder auf Richtigkeit und Risse.
• Untersuchen Sie Stoffteile auf Risse, Abschürfungen und fehlende oder beschädigte Hardware.

Hersteller: Shanghaimuxinmuyeyouxiangongsi

Adresse: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi Shanghai

EK-VERTRETER: SHUNSHUN GmbH.

Römeräcker 9 Z2021,76351 Linkenheim-Hochstetten, Deutschland

Tel: [phone] [e-mail]

Britischer Vertreter: Pooledas Group Ltd.

Einheit 5 Albert Edward House, The Pavilions Preston, Vereinigtes Königreich

Tel: [phone] [e-mail]

Importiert nach AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importiert in die USA: Sanven Technology Ltd.

In China hergestellt
