| Producttype | Fietsaanhanger |
| Model | CT901M |
| Merk | Vevor |
| Maximaal laadvermogen | 45 kg (100 lb) |
| Afmetingen laadbak (L x B x H) | 68 x 47 x 28,4 cm (26,8 x 18,5 x 11,2 inch) |
| Wielmaat | 16 x 1,75 inch (40,6 x 4,4 cm) |
| Framemateriaal | Staal |
| Zeildoekmateriaal | Oxford-stof |
| Gewicht aanhanger (schatting) | Ongeveer 15 kg (niet gespecificeerd) |
| Aanbevolen bandenspanning | Vermeld op de zijkant van de band |
| Aanbevolen maximumsnelheid - rechte lijn | 16 km/u (10 mph) |
| Aanbevolen maximumsnelheid - bochten | 8 km/u (5 mph) |
| Gewicht op de trekhaak (beladen) | Tussen 3 en 8 kg (6,6 tot 17,6 lb) |
| Minimale leeftijd fietser | 16 jaar |
| Beoogd gebruik | Vervoer van goederen op de weg met standaard fiets (niet elektrisch) |
| Inhoud verpakking | Chassis, 2 wielen, 2 wielbeschermers, dwarsbalk, trekstang, koppeling, zeildoek, vlaggenmast, reflectoren (2 x wit, 2 x rood), veiligheidsriem, gereedschap (19 mm sleutel en 4 mm inbussleutel), handleiding |
| Montage vereist | Ja, gereedschap meegeleverd |
| Onderhoud | Handwas met milde zeep, opslag vorst- en hittebestendig, regelmatige controle van bevestigingen en banden |
| Fietscompatibiliteit | Snelspanneras, moeras (minimaal 5 schroefdraadomwentelingen), doorsteekas niet compatibel |
Veelgestelde vragen - CT901M Vevor
Gebruikersvragen over CT901M Vevor
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Binnenfiets trainer in PDF-formaat gratis! Vind uw handleiding CT901M - Vevor en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. CT901M van het merk Vevor.
GEBRUIKSAANWIJZING CT901M Vevor
Belangrijk: Bewaar deze instructies voor toekomstig gebruik.
Het niet naleven van de instructies en waarschuwingen in deze handleiding kan leiden tot ernstig letsel of de dood van de berijder.
- De aanhangwagen is uitsluitend ontworpen voor het vervoeren van vracht over de weg met een fiets. Het is uitsluitend bedoeld voor persoonlijk gebruik. Gebruik de aanhanger uitsluitend zoals beschreven in de gebruiksaanwijzing. Elk ander gebruik wordt als oneigenlijk beschouwd en kan ernstig letsel of de dood tot gevolg hebben.
- De fietskar kan gebruikt worden met elke standaard volwassen fiets. Gebruik de aanhanger NIET met een e-bike of motorfiets.
- Gebruik de aanhanger NIET om kinderen of huisdieren te vervoeren. Gebruik de aanhanger NIET als speelgoed.
- Gebruik de aanhangwagen NIET off-road. Gebruik de aanhanger NIET zonder verbinding te maken met een fiets.
- Zorg ervoor dat alle vergrendelingen vóór gebruik zijn vergrendeld.
- Maximale lading: 45 kg.
- Dit product is niet geschikt voor hardlopen of skaten.
- Elke lading die aan de handgreep en/of aan de achterkant van de rugleuning en/of aan de zijkanten van het voertuig wordt bevestigd, heeft invloed op de stabiliteit van het voertuig.
- Accessoires die niet door de fabrikant zijn goedgekeurd, mogen niet worden gebruikt.
- Gebruik alleen vervangende onderdelen die door de fabrikant zijn geleverd of aanbevolen.
- Gebruik het NIET met een totale lading die de gewichtslimieten overschrijdt. Als de aanbevolen belasting wordt overschreden, kan het apparaat instabiel worden.
- Breng GEEN wijzigingen aan het product aan.
- Pomp de banden NIET te hard op. Het niet naleven van de aanbevolen zijwanddruk van de band kan leiden tot explosie van de band en mogelijk letsel.
- Het wordt aanbevolen dat een gekwalificeerde fietsenmaker een veiligheidscontrole van de trekkende fiets uitvoert voordat de
aanhanger wordt bevestigd.
- Controleer vóór elke rit of de aanhanger het remmen, trappen of sturen van de fiets niet hindert.
- Houd u altijd aan de plaatselijke regelgeving als u de aanhangwagen op de openbare weg gebruikt.
- Fiets nooit 's nachts zonder voldoende verlichting.
- Houd u aan alle lokale wettelijke vereisten voor verlichting.
- Als u om welke reden dan ook moet stoppen, bijvoorbeeld om aanpassingen te doen of om een lekke band te verhelpen, zorg er dan voor dat u volledig van de weg afgaat.
- Wanneer u uw aanhangwagen gebruikt, sleept u extra gewicht en een groter voertuig. U moet meer tijd vrijmaken voor remmen, vertragen, stoppen en starten, en meer ruimte laten voor bochten en doorgangen. Experimenteer met de beladen aanhanger in een rustige omgeving totdat u vertrouwd raakt met hoe uw fiets omgaat met het trekken van een aanhanger.
- Vermijd rotsen, stoepranden, hard remmen en plotseling uitwijken. Vermijd het rijden over obstakels met één wiel, omdat de aanhanger hierdoor kan kantelen.
- Rijd altijd met de hoes omlaag om de lading vast te zetten.
- De berijder van de fiets moet minimaal 16 jaar oud zijn.
- Aanbevolen snelheidslimieten: - 16 km/u (10 mph) op gladde, rechte wegen - 8 km/u (5 mph) in bochten of op oneffen wegen.
- Voor een veilige hantering moet het gewicht van de aanhanger gelijkmatig worden verdeeld. Het gewicht op de trekhaak moet tussen 30 N (≈ 3 kg / 6,6 lbs) en 80 N (≈ 8 kg / 17,6 lbs) liggen. Om dit te controleren, plaatst u uw aanhanger naast de weegschaal. Stap op de weegschaal en noteer uw gewicht. Terwijl u op de weegschaal staat, tilt u het uiteinde van de trekhaak één voet (ongeveer 25 cm) van de grond. Het weergegeven gewicht moet 6,6 – 17,6 lbs meer zijn dan uw eigen gewicht. Als het gewicht te laag is, kan het achterwiel van de fiets grip verliezen. Als het te hoog is, kan de trekhaak overbelast raken.
| Model | CT901M |
| Type | Slepen |
| Max. Laden | 100 pond |
| Grootte opslagbak | 26,8*18,5*11,2 inch |
| Wielen | Staal, 16*1,75 inch |
| Materiaal | Staal, Oxford-doek |
 |  |

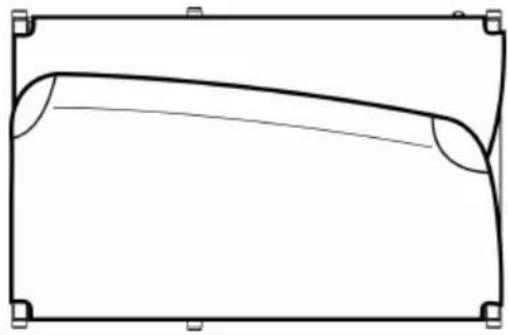

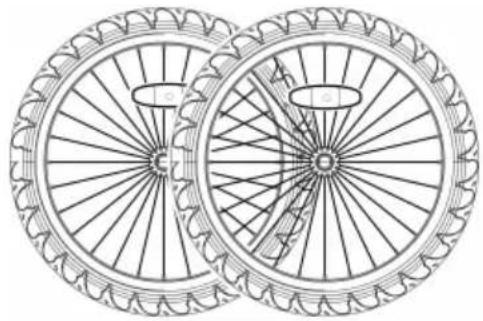

| 1 x hoofdframe | 2 x wielen |
 |  |
| 2 x Wielas | 1x Vlag |
 |  |
| 1x Trekhaak | 2 x achterreflectoren ( rood |
 |  |
| 2 x frontreflectoren ( wit ) | 1 x dwarsbalk |

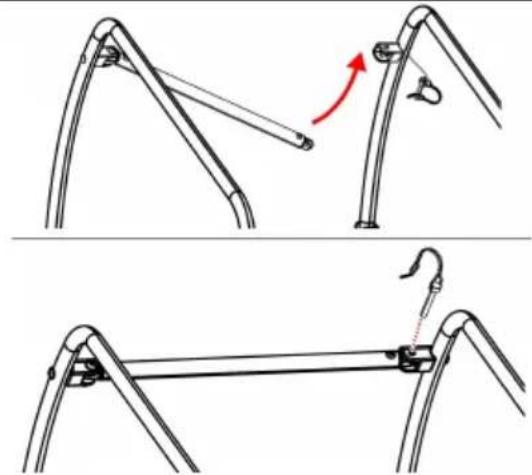

37. Het hoofdframe openen

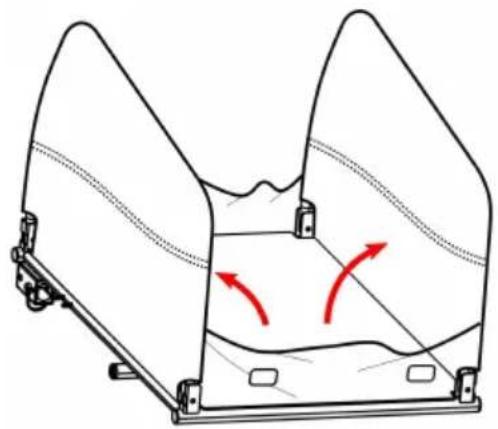

Haal het hoofdframe van de aanhanger en alle andere onderdelen uit de doos. Breng beide zijpanelen omhoog tot ze rechtop staan (Figuur 1).
Nadat u het hoofdframe hebt geopend, installeert u de dwarsbalk aan de voorkant van het hoofdframe met behulp van de zeskantige sleutel (Figuur 2).
Bevestig de dwarsbalk aan het bovenste voorste deel van het hoofdframe. Breng de dwarsbalk omhoog en vergrendel deze met behulp van de veiligheidspin die aan de bout is bevestigd (Figuur 3). Zorg ervoor dat de veiligheidspinnen goed op hun plaats zijn vergrendeld, zoals weergegeven (Figuur 4).

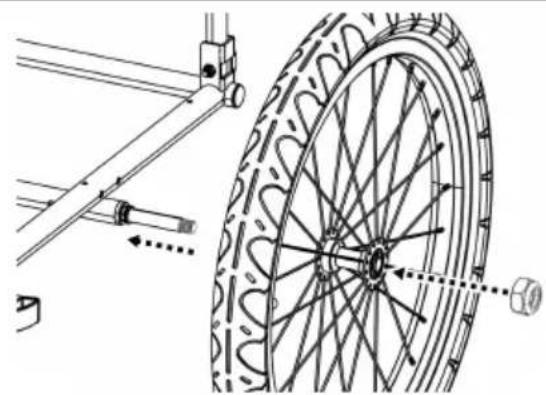

38. De wielen bevestigen

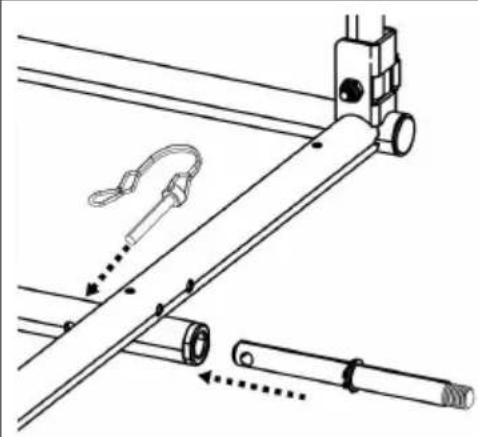

Steek de wielas in de asontvanger onder het frame van de aanhanger en vergrendel de veiligheidspin (Figuur 5). Plaats het wiel en de moer op de as (Figuur 6). Draai de schroef vast met een sleutel van 19 (Figuur 7).
39. De wielbeschermers installeren

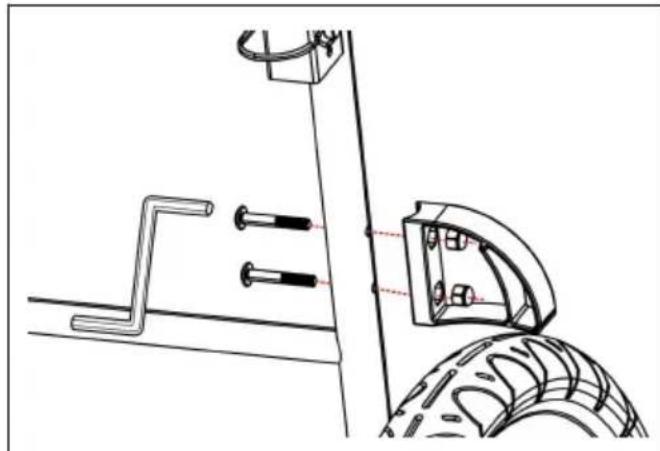

Steek de wielbeschermingsbouten door de framebuis. Zorg ervoor dat de gaten in de wielbeschermers overeenkomen met de bouten. Draai stevig vast met een inbussleutel (Figuur 8). Herhaal dit voor de wielbeschermer aan de andere kant van de aanhanger.
40. De trekhaak monteren

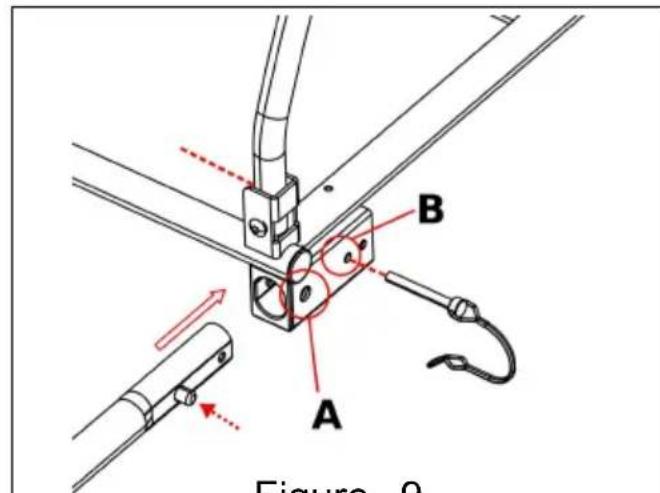

Druk op de veerknop en schuif de trekhaak in de trekhaakontvanger totdat de veerknop uit het gat komt. Steek de veiligheidsspeld vanuit gat B door de andere kant. Zorg ervoor dat de veiligheidspin goed op zijn plaats zit, zoals afgebeeld (Figuur 9).
41. Hoes en vlag bevestigen

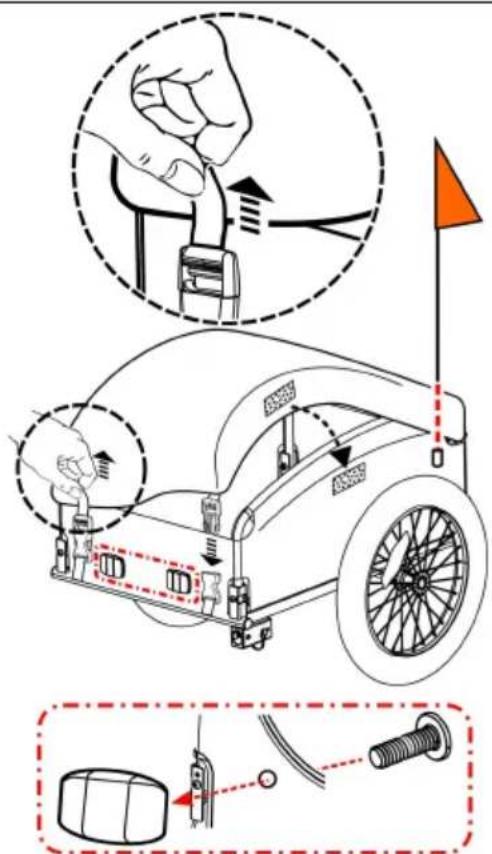

Trek het doek eruit en bevestig het met de gesp. Trek de riem aan om het doek vast te maken (Figuur 10). Bevestig de klittenbandsluiting op de overeenkomstige positie.
Steek de vlaggenmast in het vlaggenstokvak in de linker achterhoek van het zijpaneel (Figuur 11).
U kunt de doek oprollen en opbergen als u deze niet gebruikt.
Steek schroeven in de gaten op het deksel om de voorste (witte) en achterste (rode) reflectoren te bevestigen. (Figuur 10, 11)
Steek schroeven in de gaten op het deksel om de voorste (witte) en achterste (rode) reflectoren te bevestigen. (Figuur 10, 11)
42. Aanhangwagen aan fiets bevestigen

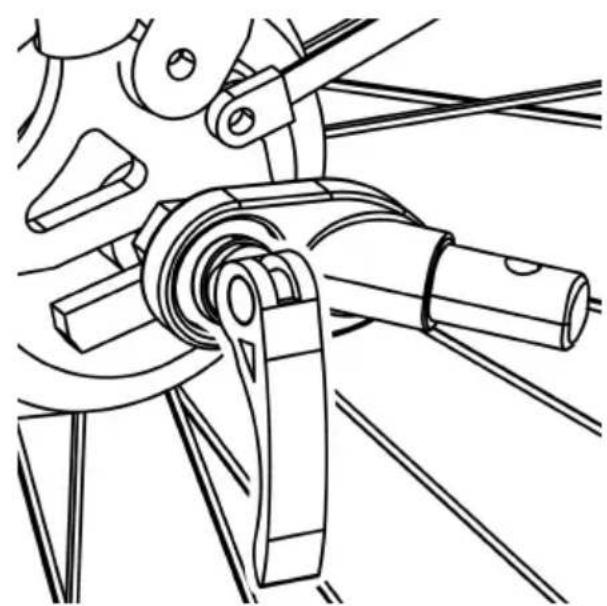

- Snelspanneras: Verwijder de snelspanner aan de linkerkant van de achteras van de fiets. Monteer de trekhaak tussen de snelspanner en het frame. Draai de snelspanner vast volgens de handleiding van de fietsfabrikant. De trekhaak kan op de fiets blijven zitten als de aanhanger is verwijderd (Figuur 12).
De spanningsafstelmoer moet minimaal vijf volledige slagen in de schroefdraad grijpen om voldoende klemkracht te garanderen om het achterwiel stevig vast te houden. Als u de spanningsafstelmoer niet volledig vastdraait, kan dit leiden tot ongelukken met ernstig letsel of de dood. Als de snelspanner te kort is, moet deze worden vervangen. Raadpleeg een professionele fietsenmaker voor de juiste onderdelen en hulp.
- As met moer: Draai de moer met ring los van de linkerkant van de achteras van de fiets. Monteer de trekhaak op de as en schroef de moer weer vast met de sluitring (Figuur 13).
De asmoer moet minimaal vijf volledige slagen in de schroefdraad grijpen om voldoende klemkracht te garanderen om het achterwiel stevig vast te houden. Als u de moer niet volledig vastdraait, kan dit leiden tot ongelukken met ernstig letsel of de dood. Als de as te kort is, kan de universele trekhaak niet worden gebruikt! Raadpleeg een professionele fietsenmaker voor de juiste onderdelen en hulp.
- Steekas: De universele trekhaak past niet op een fiets met een steekas. Raadpleeg de verkoper voor een mogelijke oplossing.

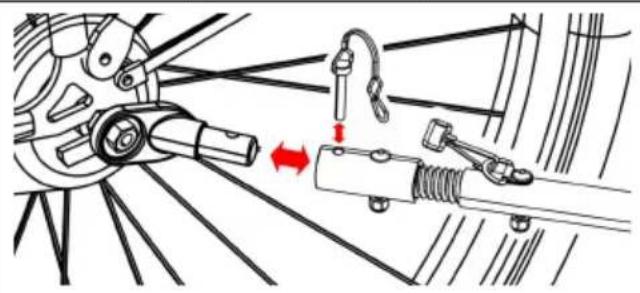

Sluit de koppeling aan op de trekhaak en zet de veiligheidspin vast (Figuur 14).
Zodra de trekhaak is bevestigd, wikkelt u de veiligheidsgordel om het frame van de fiets en haakt u deze aan de D-ring op de trekhaak.
Voordat u gaat rijden
Controleer vóór elk gebruik:
- De wielen zijn goed vastgezet aan de aanhanger.
- De banden worden opgepompt tot de aanbevolen spanning op de zijkant van de band.
- De trekhaak is goed vastgemaakt aan de aanhanger.
- Het koppelstuk is goed vastgemaakt aan de fiets.
- De veiligheidspennen van de koppeling en de trekhaak zijn beveiligd.
- De veiligheidsriem op de trekhaak is correct geïnstalleerd.
- De belasting bedraagt niet meer dan 30 kg (66 lbs.).
- Het gewicht van de trekhaak bij de koppeling is groter dan 3 kg, maar kleiner dan 8 kg (6,6 - 17,6 lbs.) met een volledig beladen aanhanger.
- Zorg ervoor dat de fiets in goede staat verkeert, vooral de remmen en banden. (zie instructies van de fietsfabrikant)
- De ruiter draagt een helm.
- De veiligheidsvlag hangt op zijn plaats.
- De lading wordt goed vastgezet met harnas en heupgordel.
- Deksel is geïnstalleerd en gesloten.
ONDERHOUD
Opslag: Voor een langere levensduur van het product kunt u de trailer binnenshuis opslaan. De aanhangwagen mag niet worden opgeslagen bij temperaturen lager dan -23 °C of hoger dan 65 °C.
Onderhoud van de stof: was de stoffen onderdelen met de hand met warm water en milde zeep. Gebruik GEEN bleekmiddel of oplosmiddelen.
Droogvegen en buiten direct zonlicht bewaren in een droge, goed geventileerde ruimte. Maak de ramen schoon met een vochtige, zachte doek.
Rekening:
- Inspecteer de trekhaak, de framebuis, de flexibele connector en het bevestigingsmateriaal op schade.
- Flex-connectoren moeten elke 3-5 jaar worden onderhouden voor een
veilige werking. Controleer of de bouten goed vastzitten.
- Inspecteer banden en wielen op slijtage en scheuren. Controleer de wielen op juistheid en scheuren.
- Inspecteer stoffen onderdelen op scheuren, schaafwonden en ontbrekende of beschadigde hardware.
