Typ produktu	Przyczepa bagażowa do roweru
Model	CT901M
Marka	Vevor
Maksymalna nośność	45 kg (100 lb)
Wymiary skrzyni (Dł x Szer x Wys)	68 x 47 x 28,4 cm (26,8 x 18,5 x 11,2 cali)
Rozmiar kół	16 x 1,75 cala (40,6 x 4,4 cm)
Materiał ramy	Stal
Materiał plandeki	Tkanina Oxford
Waga przyczepy (szacunkowo)	Około 15 kg (nie podano)
Zalecane ciśnienie w oponach	Podano na boku opony
Zalecana maksymalna prędkość - na prostej	16 km/h (10 mph)
Zalecana maksymalna prędkość - zakręty	8 km/h (5 mph)
Obciążenie na zaczepie (załadowana)	Od 3 do 8 kg (6,6 do 17,6 lb)
Minimalny wiek rowerzysty	16 lat
Przeznaczenie	Transport towarów po drogach z rowerem standardowym (nieelektrycznym)
Zawartość opakowania	Podwozie, 2 koła, 2 osłony kół, poprzeczka, dyszel, zaczep, plandeka, maszt flagi, odblaski (2 x biały, 2 x czerwony), pas bezpieczeństwa, narzędzia (klucz 19 mm i klucz imbusowy 4 mm), instrukcja
Wymagany montaż	Tak, narzędzia w zestawie
Konserwacja	Mycie ręczne delikatnym mydłem, przechowywanie z dala od mrozu i nadmiernego ciepła, regularna kontrola mocowań i opon
Kompatybilność z rowerem	Oś szybkiego zwalniania, oś nakrętkowa (gwint min. 5 obrotów), oś przelotowa niekompatybilna

Często zadawane pytania - CT901M Vevor

Jak zmontować przyczepę Vevor CT901M?

Montaż odbywa się w kilku krokach: otworzyć główną ramę, zamocować poprzeczkę, zamontować koła z osłonami kół, zamontować dyszel, a następnie przymocować plandekę i odblaski. Wymagane narzędzia (klucz 19 mm i klucz imbusowy 4 mm) są dołączone. Szczegóły znajdziesz na rysunkach w instrukcji.

Jak przymocować przyczepę do roweru?

Zaczep można zamocować na osi szybkiego zwalniania lub osi nakrętkowej. W przypadku osi szybkiego zwalniania należy umieścić element między systemem szybkiego zwalniania a ramą. W przypadku osi nakrętkowej należy zastąpić nakrętkę osi nakrętką zaczepu. Nakrętka musi być dokręcona na co najmniej pięć pełnych obrotów. Uniwersalny zaczep nie nadaje się do osi przelotowych.

Jaka jest maksymalna dopuszczalna nośność?

Maksymalne obciążenie wynosi 45 kg (100 lb). Nigdy nie przekraczaj tego limitu, aby uniknąć ryzyka utraty równowagi lub wypadku.

Czy można używać przyczepy do transportu dzieci lub zwierząt?

Nie, przyczepa jest przeznaczona wyłącznie do transportu towarów. Surowo zabrania się przewożenia dzieci lub zwierząt domowych.

Jaki typ roweru może ciągnąć tę przyczepę?

Przyczepa może być używana z każdym standardowym rowerem (nieelektrycznym) wyposażonym w kompatybilną tylną oś (szybkiego zwalniania lub nakrętkę). Rowery elektryczne i motocykle są zabronione.

Jak sprawdzić obciążenie na zaczepie?

Umieść załadowaną przyczepę na wadze, a następnie podnieś dyszel na około 25 cm nad ziemię. Wskazana waga powinna być o 3 do 8 kg większa od twojej wagi. Zapewnia to prawidłowy rozkład obciążenia.

Jakie są zalecane ograniczenia prędkości?

Jedź z prędkością maksymalnie 16 km/h na prostej i gładkiej drodze. Na zakrętach lub nierównej nawierzchni zwolnij do 8 km/h.

Jak konserwować przyczepę?

Umyj części materiałowe ręcznie delikatnym mydłem. Nie używaj wybielaczy ani rozpuszczalników. Przechowuj przyczepę w pomieszczeniu, w temperaturze od -23°C do 65°C. Regularnie sprawdzaj koła, ramę i mocowania.

Co zrobić, jeśli opona jest przebita?

Sprawdź zalecane ciśnienie podane na boku opony. Nie przepompuj. Jeśli opona jest uszkodzona, wymień ją na oponę tego samego rozmiaru (16x1,75 cala).

Gdzie znaleźć części zamienne lub pomoc techniczną?

Odwiedź stronę www.vevor.com/support w celu uzyskania pomocy technicznej i gwarancji. Używaj wyłącznie części zalecanych przez producenta.

INSTRUKCJA OBSŁUGI CT901M Vevor

Wsparcie techniczne i certyfikat e-gwarancji

Ważne: Zachowaj tę instrukcję do wykorzystania w przyszłości

Niezastosowanie się do instrukcji i ostrzeżeń zawartych w tej instrukcji może skutkować poważnymi obrażeniami lub śmiercią kierowcy.

• Przyczepka przeznaczona jest wyłącznie do transportu drogowego ładunku za pomocą roweru. Jest przeznaczona wyłącznie do użytku osobistego. Używaj przyczepy wyłącznie zgodnie z instrukcją. Każde inne użycie uważane jest za niewłaściwe i może skutkować poważnymi obrażeniami lub śmiercią.
• Przyczepki rowerowej można używać z dowolnym standardowym rowerem dla dorosłych. NIE WOLNO używać przyczepki z rowerem elektrycznym lub motocyklem.
• NIE WOLNO używać przyczepy do przewożenia dziecka lub zwierzęcia. NIE używaj przyczepki jako zabawki.
• NIE używaj przyczepy poza drogą. NIE WOLNO używać przyczepki bez podłączenia do roweru.
• Przed użyciem należy upewnić się, że wszystkie urządzenia blokujące są włączone. ● Maksymalne obciążenie: 45 kg (100 funtów)
• Ten produkt nie nadaje się do biegania ani jazdy na łyżwach.
• Wszelkie obciążenia przymocowane do uchwytu i/lub tyłu oparcia i/lub boków pojazdu będą miały wpływ na stabilność pojazdu.
• Nie należy używać akcesoriów niezatwierdzonych przez producenta.
• Należy używać wyłącznie części zamiennych dostarczonych lub zalecanych przez producenta.
• NIE używaj go z całkowitym obciążeniem przekraczającym limity wagowe. Jeśli zalecane obciążenie zostanie przekroczone, urządzenie może stać się niestabilne.
• NIE wprowadzaj modyfikacji produktu.
• NIE pompuj opon nadmiernie. Niezastosowanie się do znamionowego ciśnienia bocznego opony może spowodować eksplozję opony i możliwe obrażenia.
• Zaleca się, aby przed podłączeniem przyczepki wykwalifikowany mechanik rowerowy przeprowadził kontrolę bezpieczeństwa

holowanego roweru.

- Przed każdą jazdą należy upewnić się, że przyczepka nie utrudnia hamowania, pedałowania lub kierowania rowerem.

- Używając przyczepy na drogach publicznych, należy zawsze przestrzegać lokalnych przepisów.

- Nigdy nie jedź rowerem w nocy bez odpowiedniego oświetlenia.

- Należy przestrzegać wszystkich lokalnych wymagań prawnych dotyczących oświetlenia.

- Jeśli z jakiegokolwiek powodu musisz się zatrzymać, na przykład w celu dokonania regulacji lub naprawienia problemu z przebitą oponą, pamiętaj o całkowitym zjechaniu z drogi.

- Korzystając z przyczepy, holujesz dodatkowy ciężar i większy pojazd. Musisz zapewnić więcej czasu na hamowanie, zwalnianie, zatrzymywanie i ruszanie oraz zapewnić więcej miejsca na zakręty i przejścia. Eksperymentuj z załadowaną przyczepką w niezatłoczonym miejscu, aż poznasz, jak Twój rower radzi sobie z holowaniem przyczepy.

- Unikaj kamieni, krawężników, gwałtownego hamowania i nagłych skrętów. Unikaj przejeżdżania przez przeszkody jednym kołem, gdyż może to spowodować przewrócenie się przyczepki.

- Aby zabezpieczyć ładunek, należy zawsze jeździć z opuszczoną osłoną.

- Osoba jadąca na rowerze musi mieć ukończone 16 lat.

- Zalecane ograniczenia prędkości: - 16 km/h (10 mil/h) na gładkich, prostych drogach - 8 km/h (5 mil/h) podczas skręcania lub na nierównych drogach.

- Aby zapewnić bezpieczną obsługę, ciężar przyczepy musi być odpowiednio rozłożony. Ciężar złącza zaczepu powinien mieścić się w zakresie od 30 N (≈ 3 kg / 6,6 funta) do 80 N (≈ 8 kg / 17,6 funta). Aby to zmierzyć, załaduj przyczepę i umieść ją obok wagi łazienkowej. Wejdź na wagę i zanotuj swoją wagę. Stojąc na wadze, podnieś koniec haka holowniczego na wysokość jednej stopy (około 25 cm nad podłoże). Wyświetlana waga powinna wynosić 6,6–17,6 funta więcej niż Twoja własna waga. Jeżeli masa jest zbyt niska, tylne koło roweru może stracić przyczepność. Jeśli jest za wysoka, zaczep może być przeciążony.

Model	CT901M
Typ	Holowniczy
Maks. Obciążenie	100 funtów
Rozmiar	26,8*18,5*11,2 cala
Koła	Stal, 16*1,75 cala
Materiał	Stal, tkanina Oxford

2 x tylne światła odblaskowe (czerwone)

2 x reflektory przednie ( białe	1 x poprzeczka
2 x osłony kół
Klucz 1 x 19 mm +1 x 4 mm Klucz H ex + 1 x instrukc

Jak złożyć

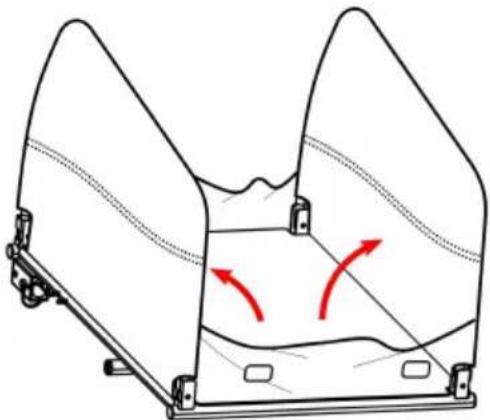

31. Otwieranie ramy głównej

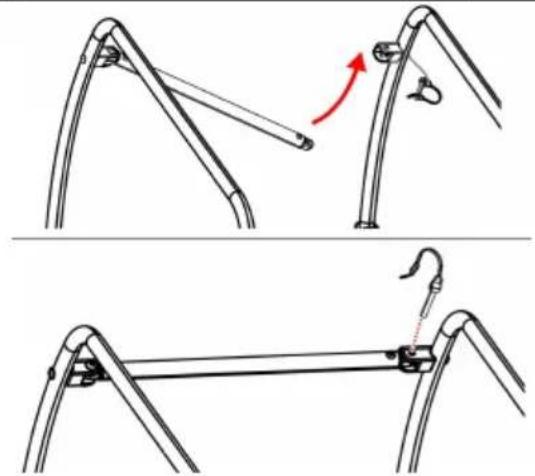

Przymocuj poprzeczkę do górnej, przedniej części ramy głównej. Po zablokowaniu poprzeczki za pomocą agrafki przymocowanej do śruby (Rysunek 3). Upewnij się, że agrafki są prawidłowo zablokowane w miejscu, jak pokazano (Rysunek 4).

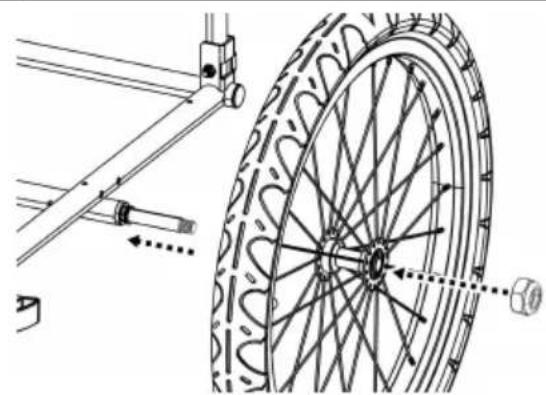

Włóż oś koła w zaczep osi przy ramą przyczepy i zablokuj zawleczkę (Rysunek 5). Załóż koło i nakrętkę na oś (Rysunek 6). Dokręć nakrętkę za pomocą klucza 19 mm (Rysunek 7).

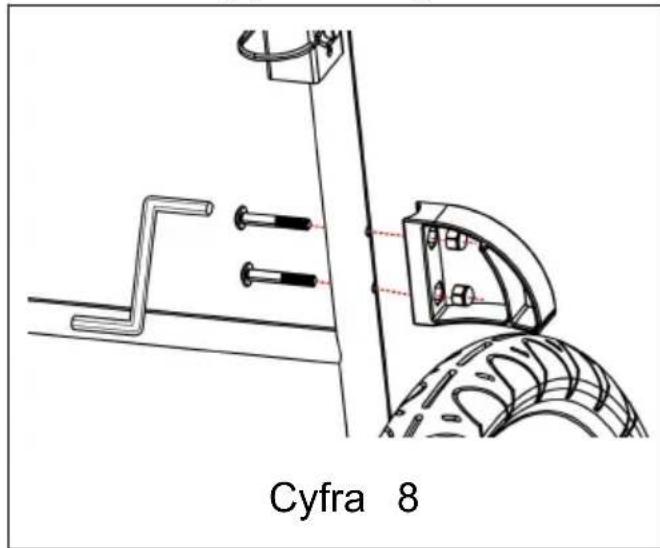

33. Instalacja osłon kół

Włóż śruby osłony koła przez ramę. Dopasuj otwory w osłonie kół do śrub. Dokręć mocno kluczem sześciokątnym (Rysunek 8). Powtórz dla osłony koła po drugiej stronie przyczepy.

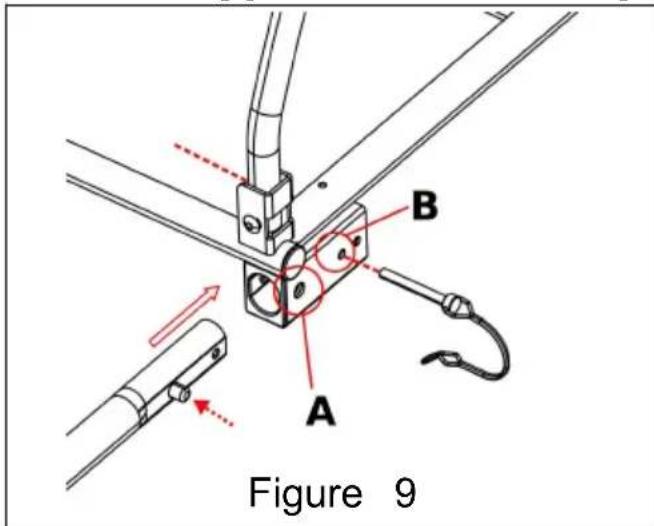

34. Instalacja haka holowniczego

Naciskając przycisk sprężynowy, wsuwaj hak holowniczy w gniazdo haka holowniczego, aż przycisk sprężynowy wysunie się z otworu A. Włóż agrafkę z otworu B na drugą stronę. Upewnij się, że agrafka jest prawidłowo zablokowana na swoim miejscu, jak pokazano (Rysunek 9).

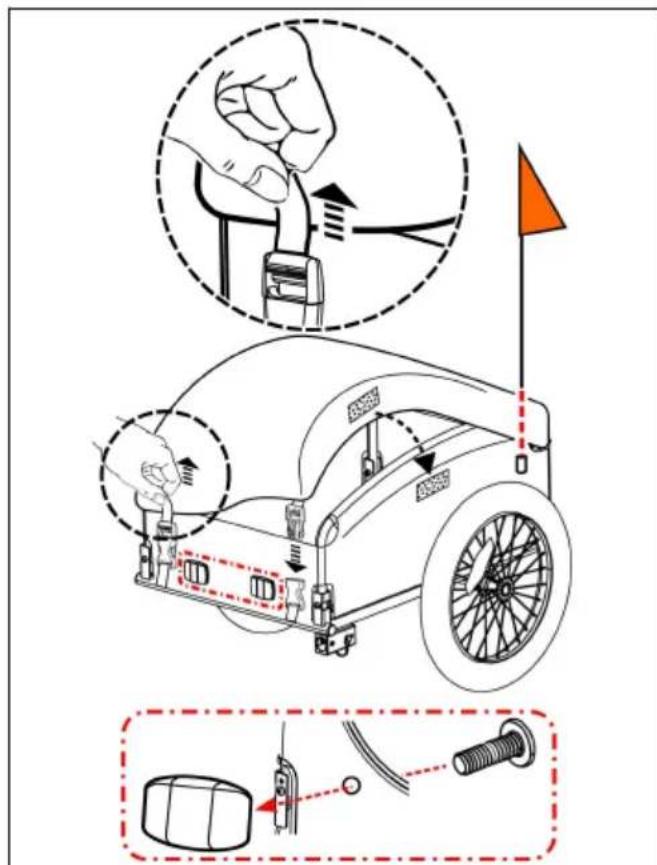

35. Mocowanie okładki i flagi

Wyciągnij i zamocuj tkaninę za pomocą klamry. Zaciśnij pasek, aby przymocować tkaninę (Rysunek 10). Przymocuj zapięcie na rzep w odpowiedniej pozycji. Włóż maszt flagowy do kieszeni masztu w lewym tylnym rogu panelu bocznego (Rysunek 11). Jeśli nie używasz szmatki, możesz ją zwinąć i spakować (Rysunek 10). Włóż śruby w otwory w osłonie, aby przymocować przednie (białe) i tylne (czerwone) światła odblaskowe (Rysunek 10, 11).

36. Mocowanie przyczepki do roweru

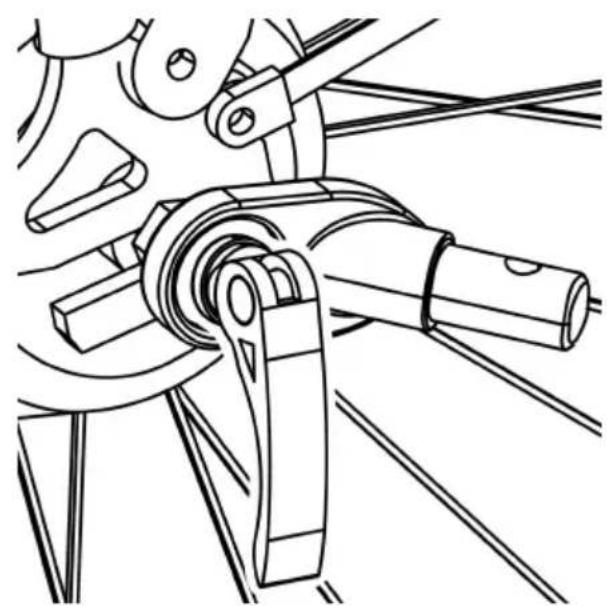

1. Oś szybkozamykająca: Zdejmij szybkozamykacz z lewej strony tylnej osi roweru. Zamontuj zaczep pomiędzy szybkozamykaczem a ramą. Dokręć szybkozamykacz zgodnie z instrukcją producenta roweru. Zaczep może pozostać na rowerze po zdjęciu przyczepy (Rysunek 12).

Nakrętka regulująca napięcie musi łączyć się z gwintem przez co najmniej pięć pełnych obrotów, aby zapewnić odpowiednią siłę docisku i pewne trzymanie tylnego koła. Niedokręcenie nakrętki regulującej napięcie może spowodować wypadek skutkujący poważnymi obrażeniami lub śmiercią. Jeżeli szybkozamykacz jest za krótki, należy go wymienić. Aby uzyskać odpowiednie części i pomoc, skonsultuj się z profesjonalnym mechanikiem rowerowym.

2. Oś nakrętkowa: Odkręć nakrętkę z podkładką z lewej stron osi roweru. Zamontuj zaczep na osi i ponownie przykręć nakrę podkładką ( Rysunek 1 3 ).
Rysunek 1 3	⚠ OSTRZEŻENIENakrętka osi musi łączyć się z gwintem przez co najmniej pięć pełnych obrotów, aby zapewnić odpowiednią siłę zacisku i pew trzymanie tylnego koła.Niedokręcenie nakrętki do końć może spowodować wypadek skutkujący poważnymi obrażeniami lub śmiercią. Jeśli jest za krótka, nie można zastosować zaczepu uniwersalnego! Aby uzyskać odpowiednie części i pomoc, skonsultuj się z profesjonalnym mechanikiem rowerowym.
3. Oś przelotowa: Uniwersalny zaczep nie pasuje do roweru przelotową. Aby uzyskać możliwe rozwiązanie, skontaktuj się ze sprzedawcą.

Rysunek 14

Podłącz łącznik do haka holowniczego i zabezpiecz zawleczką (Rysunek 1-4).

Po zamocowaniu haka holowniczego owiń pas bezpieczeństwa wokół ramy roweru i zaczep go o pierścień D na haku holowniczym.

Przed jazdą

Sprawdź przed każdym użyciem:

1. Koła są prawidłowo przymocowane do przyczepy.
2. Opony są napompowane do zalecanego ciśnienia podanego na bocznej ściance opony.
3. Hak holowniczy jest prawidłowo przymocowany do przyczepy.
4. Łącznik jest prawidłowo przymocowany do roweru.
5. Sworzeń zabezpieczający sprzęt i hak holowniczy jest zabezpieczony.
6. Pasek zabezpieczający na haku holowniczym jest prawidłowo założony.
7. Obciążenie nie przekracza 30 kg (66 funtów).
8. Masa dyszla holowniczego na sprzęgu jest większa niż 3 kg, ale nie przekracza 8 kg (6,6 – 17,6 funta) przy całkowicie załadowanej przyczepie.
9. Upewnij się, że rower jest w dobrym stanie, zwłaszcza hamulce i opony (patrz instrukcja producenta roweru).
10. Jeździec ma na sobie kask.
11. Flaga bezpieczeństwa jest na swoim miejscu.
12. Ładunek jest odpowiednio zabezpieczony uprzężą i pasem biodrowym.
13. Pokrywa jest założona i zamknięta.

KONSERWACJA

Przechowywanie: Aby przedłużyć żywotność produktu, przechowuj przyczepę w pomieszczeniu zamkniętym. Przyczepy nie należy przechowywać w temperaturze niższej niż -10°F (-23°C) ani wyższej niż 15°F (65°C).

Pielęgnacja tkanin: Części tkaniny prać ręcznie w ciepłej wodzie z łagodnym mydłem. NIE używać wybielaczy ani rozpuszczalników. Wytrzeć do sucha i przechowywać z dala od bezpośredniego światła słonecznego w suchym, dobrze wentylowanym miejscu. Czyścić okna wilgotną, miękką ściereczką.

Sprawdzać:

• Sprawdź hak holowniczy, zaczep, rurę ramy, złącze elastyczne i osprzęt pod kątem uszkodzeń.
• Aby zapewnić bezpieczną pracę, złącza elastyczne należy serwisować co 3–5 lat. Sprawdź, czy śruby są dokręcone.
• Sprawdź opony i koła pod kątem zużycia i pęknięć. Sprawdź koła pod kątem prawidłowości i pęknięć.
• Sprawdź części tkaniny pod kątem rozdarć, przetarć i brakujących lub uszkodzonych elementów.

Producent: Shanghai Muxin Muye Youxiangongsi

Adres: Baoshanqu Shuangchenglu 803long 11hao 1602A-1609shi, Szanghaj

Przedstawiciel WE: SHUNSHUN GmbH.

Römeräcker 9 Z2021, 76351 Linkenheim-Hochstetten, Niemcy

Tel: [phone], [e-mail]

REPUBLIKA WIELKIEJ BRYTANII: Pooledas Group Ltd.

Jednostka 5 Albert Edward House, The Pavilions Preston, Wielka Brytania

Tel: [e-mail]

Import do AUS: SIHAO PTY LTD.

Wyprodukowano w Chinach
