Producttype	Fietsaanhanger
Merk	Vevor
Model	CT902B
Maximale belading	45 kg (100 lb)
Afmetingen bak	76,5 x 55,6 x 20,1 cm (30,1 x 21,9 x 7,9 inch)
Framemateriaal	Aluminiumlegering
Materiaal zeildoek	PVC
Wielmaat	16 x 1,75 inch (40,6 x 4,4 cm)
Materiaal wielen	Aluminiumlegering
Type koppeling	Snelspan-as / Moeras / Steekas (niet compatibel)
Reflectoren	Wit voor, rood achter
Inbegrepen gereedschap	Sleutels 1 mm, 19 mm, 4 mm, inbussleutel
Snelheidsbeperkingen	16 km/u op rechte weg, 8 km/u in bochten
Minimumleeftijd fietser	16 jaar
Opslag	Binnen, temperatuur tussen -23°C en 65°C
Onderhoud	Handwas met milde zeep, geen bleekmiddel gebruiken
Veiligheid	Controleer koppeling, pennen en gewicht op trekstang (30-80 N)
Garantie	Elektronisch garantiecertificaat op www.vevor.com/support

Veelgestelde vragen - CT902B Vevor

Hoe monteer ik de Vevor CT902B aanhanger?

De montage begint met het openen van het hoofdframe en het plaatsen van de veiligheidspennen. Bevestig de wielen met de as en de moer (19 mm sleutel). Installeer de wielbeschermers met de bouten en de inbussleutel. Monteer de trekstang in de ontvanger tot de veerknop vastklikt. Bevestig ten slotte de reflectoren en maak de aanhanger aan de fiets vast afhankelijk van uw astype.

Wat is het maximale gewicht dat de aanhanger kan vervoeren?

Het maximaal toegestane laadvermogen is 45 kg (100 lb). Overschrijd deze limiet nooit om stabiliteit en veiligheid te garanderen.

Hoe bevestig ik de aanhanger aan mijn fiets?

De koppeling hangt af van het astype: snelspan-as: steek de koppeling tussen het systeem en het frame; moeras: draai de moer los, plaats de koppeling op de as en draai weer vast; steekas: niet compatibel, raadpleeg een dealer. De moer moet minimaal 5 volledige slagen worden vastgedraaid.

Welke astypes zijn compatibel met de aanhanger?

De aanhanger is compatibel met snelspan- en moeras assen. Hij is niet compatibel met steekassen. Raadpleeg voor deze een professionele monteur of de dealer.

Hoe installeer ik de reflectoren?

Duw de reflector op de klem, steek het antisliprubber in het gat, open de klem en monteer deze op de aanhanger. De witte reflectoren gaan voor, de rode achter.

Wat is de aanbevolen maximumsnelheid?

Op gladde, rechte wegen niet harder dan 16 km/u (10 mph). In bochten of op oneffen wegen beperk tot 8 km/u (5 mph) om kantelen te voorkomen.

Hoe onderhoud ik de aanhanger?

Was de stoffen delen met de hand in warm water en milde zeep. Gebruik geen bleekmiddel of oplosmiddelen. Droog uit de zon. Controleer regelmatig banden, wielen, flexibele connectoren en het materiaal.

Waar moet ik de aanhanger bewaren?

Bewaar de aanhanger binnen, op een droge, goed geventileerde plaats. Vermijd temperaturen onder -23°C (-10°F) of boven 65°C (150°F).

Is de aanhanger geschikt om te hardlopen of schaatsen?

Nee, dit product is niet geschikt om te hardlopen of schaatsen. Het is alleen ontworpen om door een fiets te worden getrokken.

Hoe controleer ik de veiligheid voor elke rit?

Controleer voor elk gebruik: wielen zijn goed bevestigd, banden op de aanbevolen spanning, trekstang correct bevestigd, koppeling en veiligheidspennen beveiligd, lading niet meer dan 45 kg, en gewicht op de koppeling tussen 30 N en 80 N (6,6-17,6 lb).

GEBRUIKSAANWIJZING CT902B Vevor

Belangrijk: Bewaar deze instructies voor toekomstig gebruik

Het niet naleven van de instructies en waarschuwingen in deze handleiding kan leiden tot ernstig letsel of de dood van de berijder.

- Zorg ervoor dat alle vergrendelingen vóór gebruik zijn vergrendeld.

● Maximale belasting: 45 kg (100 lbs.) als aanhanger.

- Dit product is niet geschikt voor hardlopen of skaten.

- Elke lading die aan de handgreep en/of aan de achterkant van de rugleuning en/of aan de zijkanten van het voertuig wordt bevestigd, heeft invloed op de stabiliteit van het voertuig.

- Accessoires die niet door de fabrikant zijn goedgekeurd, mogen niet worden gebruikt.

- Gebruik alleen vervangende onderdelen die door de fabrikant zijn geleverd of aanbevolen.

- Gebruik het NIET met een totale lading die de gewichtslimieten overschrijdt. Als de aanbevolen belasting wordt overschreden, kan het apparaat instabiel worden.

- Breng GEEN wijzigingen aan het product aan.

- Pomp de banden NIET te hard op. Het niet naleven van de nominale zijwanddruk van de band kan leiden tot explosie van de band en mogelijk letsel.

- Het wordt aanbevolen dat een gekwalificeerde fietsenmaker een veiligheidscontrole van de trekkende fiets uitvoert voordat de aanhanger wordt bevestigd.

- Controleer vóór elke rit of de aanhanger het remmen, trappen of sturen van de fiets niet hindert.

- Houd u bij het gebruik van de aanhangwagen op de openbare weg altijd aan de plaatselijke regelgeving.

- Fiets nooit 's nachts zonder voldoende verlichting.

- Houd u aan alle lokale wettelijke vereisten voor verlichting.

- Als u om welke reden dan ook moet stoppen, bijvoorbeeld om aanpassingen te doen of om een lekke band te verhelpen, zorg ervoor dat u volledig van de weg afgaat.

• Wanneer u uw aanhangwagen gebruikt, sleept u extra gewicht en een groter voertuig. U moet meer tijd vrijmaken voor remmen, vertragen, stoppen en starten, en meer ruimte laten voor bochten en doorgaand verkeer. Experimenteer met de beladen aanhanger in een rustige omgeving totdat u vertrouwd raakt met hoe uw fiets omgaat met het trekken van een aanhanger.
• Vermijd rotsen, stoepranden, hard remmen en plotseling uitwijken. Vermijd het rijden over obstakels met één wiel, omdat de aanhanger hierdoor kan kantelen.
• Rijd altijd met de hoes omlaag om de lading vast te zetten.
• De berijder van de fiets moet minimaal 16 jaar oud zijn.
• Aanbevolen snelheidslimieten: - 16 km/u (10 mph) op gladde, rechte wegen - 8 km/u (5 mph) in bochten of op oneffen wegen.
• Voor een veilige hantering moet het gewicht van de aanhanger gelijkmatig worden verdeeld. Het gewicht op de trekhaakconnector moet tussen 30 N (≈6,6 lbs.) en 80 N (≈17,6 lbs.) liggen. Om dit te meten, plaats uw aanhanger naast de weegschaal. Stap op de weegschaal en noteer uw gewicht. Terwijl u op de weegschaal staat, tilt u het uiteinde van de trekhaak één voet (ongeveer 25 cm) van de grond. Het weergegeven gewicht moet 6,6 – 17,6 lbs. meer zijn dan uw eigen gewicht. Als het gewicht te laag is, kan het achterwiel van de fiets grip verliezen. Als deze te hoog is, kan de trekhaak overbelast raken.

Model	CT902B
Type	Slepen
Max. Laden	100 pond
Grootte	30,1*21,9*7,9 inch
Wielen	Aluminiumlegering, 16*1,75 inch
Materiaal	Aluminiumlegering, PVC

Hulpmiddelen
1 x 1 sleutel van 1 mm +1 x sleutel van 19 mm + 1 x 4 mm H gebruikershandleiding

37. Het hoofdframe openen

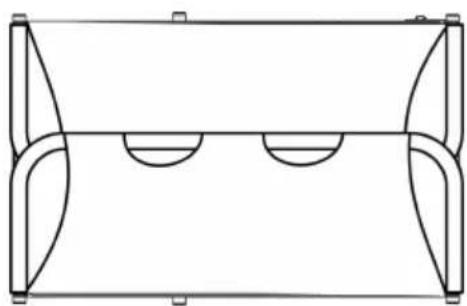

Haal het hoofdframe van de aanhanger en alle andere onderdelen uit de doos. Breng alle zijframes omhoog in een rechtopstaande positie (Figuur 1).

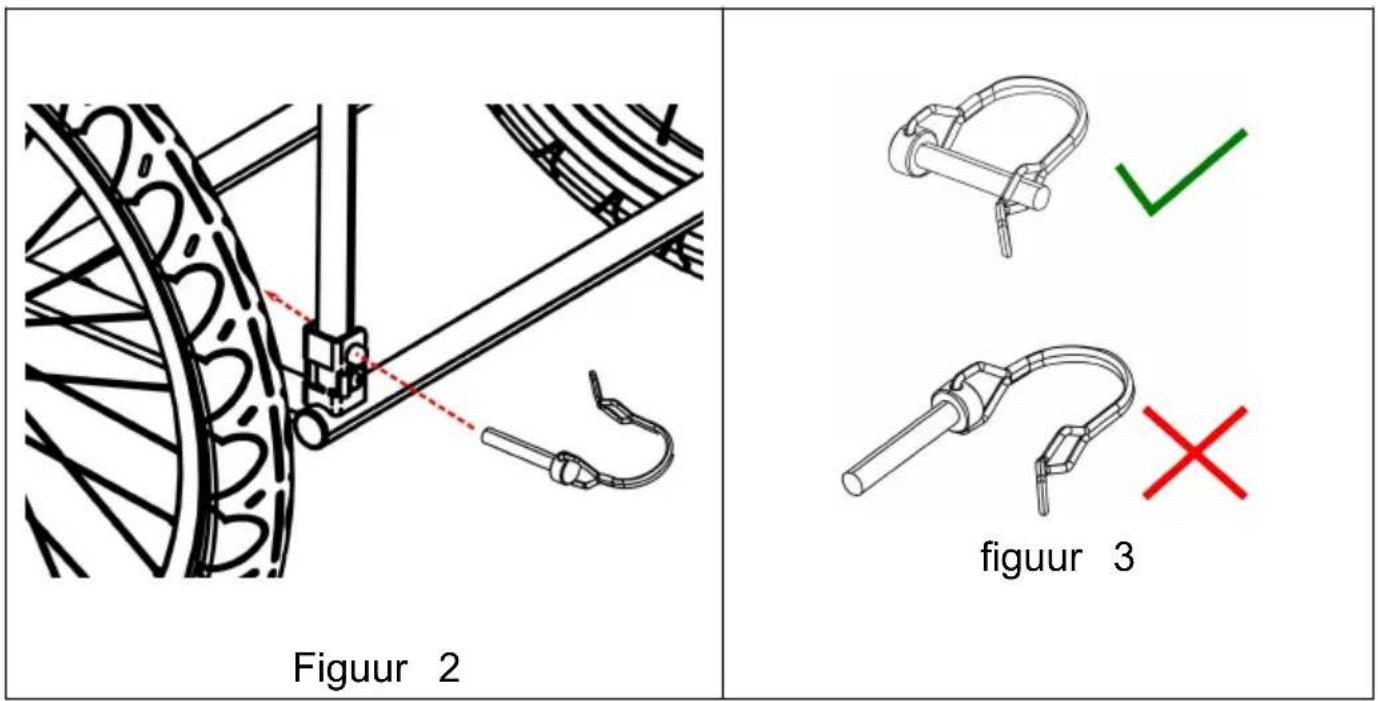

Steek de veiligheidsspelden (Figuur 2) aan de onderkant van de zijpanelen. Zorg ervoor dat de veiligheidspinnen goed op hun plaats vergrendeld zijn, zoals weergegeven (Figuur 3).

38. De wielen bevestigen

Figuur 4	Steek de wielas in de asontvanger onder het frame v de aanhanger en vergrendel de veiligheidspin ( Figuur 4 ).

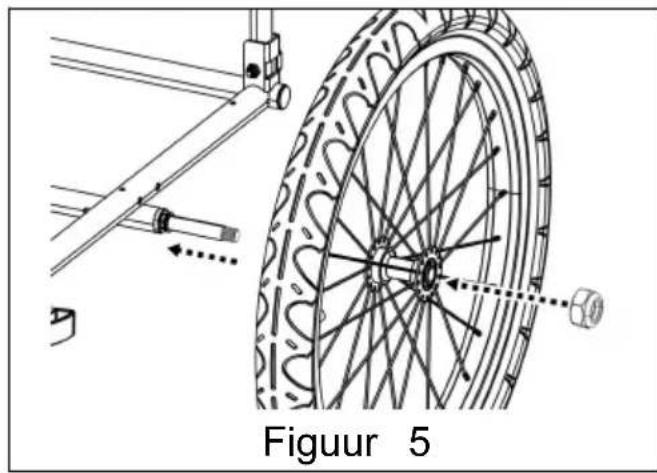

Plaats het wiel en de schroefmoer op de as ( Figuur 5 ). D schroefmoer vast met een sleutel van 19 mm ( Figuur 6 ).

39. De wielbeschermers installeren

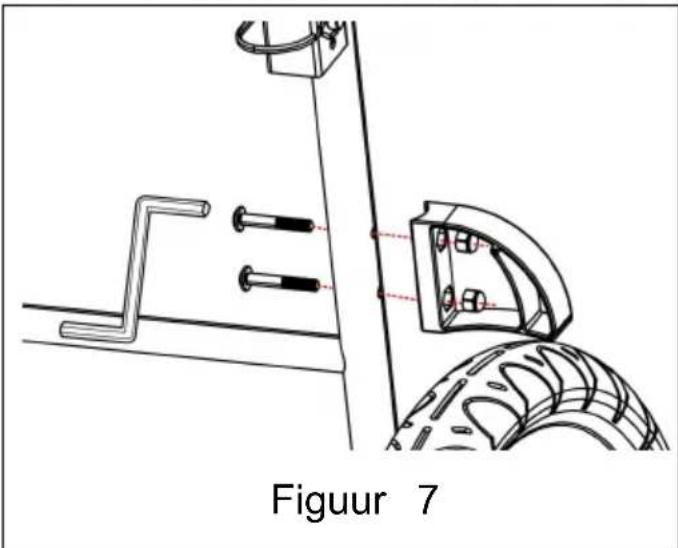

Steek de wielbeschermingsbout door de framebuis. Zorg ervoor dat de gaten in de wielbeschermers overeenkomen met de bouten. Draai stevig vast met een inbussleutel (Figuur 7). Herhaal dit voor de wielbeschermers aan de andere kant van de aanhanger.

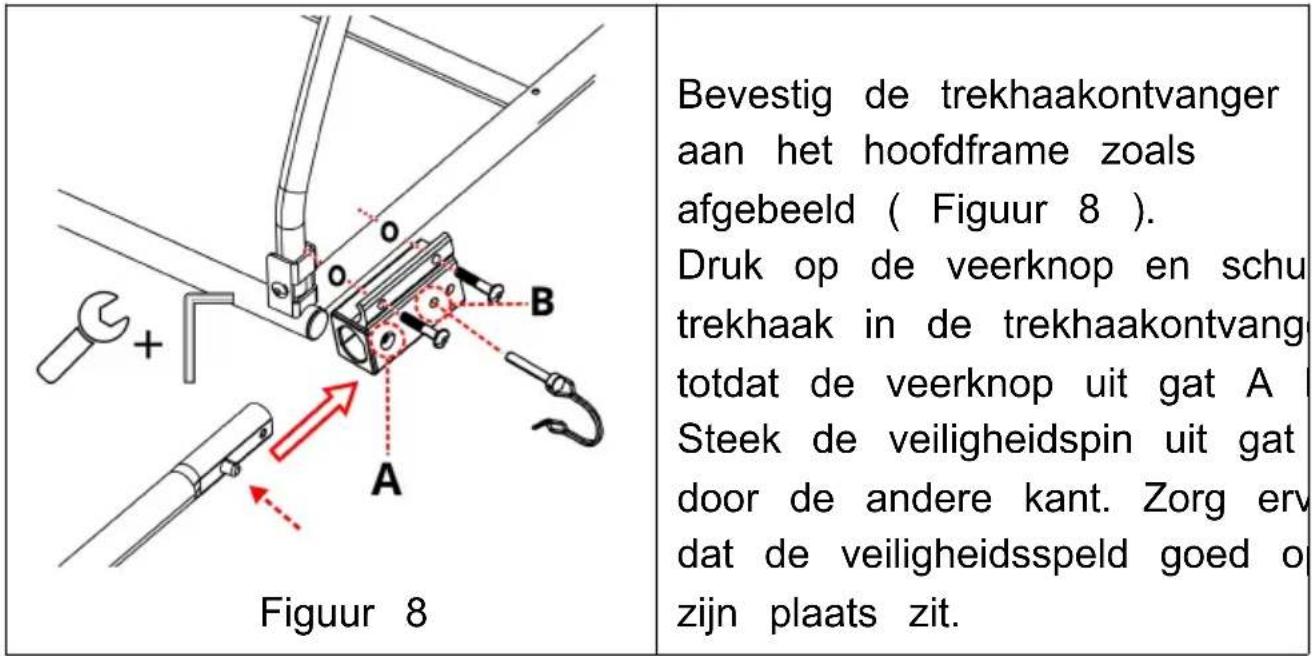

40. De trekhaak monteren

41. Reflectoren installeren

Figuur 9	Druk om de reflector op de k te monteren. Steek het antisliprubber in het gat van d klem ( Figuur 9 ).
Figuur 10	Open de klem en monteer de klem op de aanhanger ( Figuur 0 ).

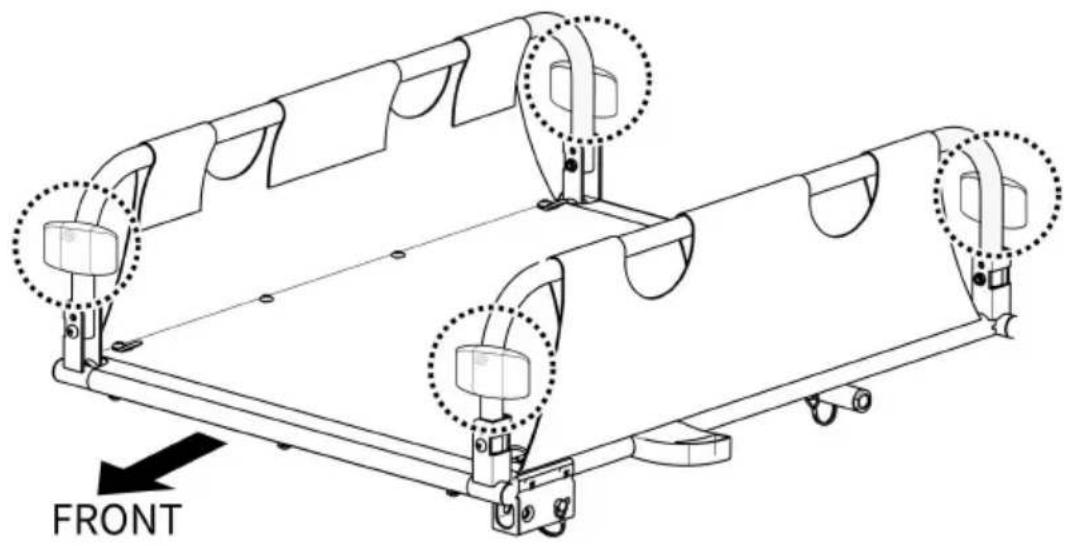

Zorg ervoor dat u de verschillende posities niet door elkaar ha Figuur 1 1 ).

42. Aanhangwagen aan fiets bevestigen

1. Snelspanneras: Verwijder de snelspanner aan de linkerkant van de achteras van de fiets. Monteer de trekhaak tussen de snelspanner en het frame. Draai de snelspanner vast volgens de handleiding van de fietsfabrikant. De trekhaak kan op de fiets blijven zitten als de aanhanger is verwijderd (Figuur 12).

De spanningsafstelmoer moet minimaal vijf volledige slagen in de schroefdraad grijpen om voldoende klemkracht te garanderen om het achterwiel stevig vast te houden. Als u de spanningsafstelmoer niet volledig vastdraait, kan dit leiden tot ongelukken met ernstig letsel of de dood. Als de snelspanner te kort is, moet deze worden vervangen. Raadpleeg een professionele fietsenmaker voor de juiste onderdelen en hulp.

1. As met moer: Draai de moer met ring los van de linkerkant van de achteras van de fiets. Monteer de trekhaak op de as en schroef de moer weer vast met de sluitring (Figuur 13).

De asmoer moet minimaal vijf volledige slagen in de schroefdraad grijpen om voldoende klemkracht te garanderen om het achterwiel stevig vast te houden. Als u de moer niet volledig vastdraait, kan dit leiden tot ongelukken met ernstig letsel of de dood. Als de as te kort is, kan de universele trekhaak niet worden gebruikt! Raadpleeg een professionele fietsenmaker voor de juiste onderdelen en hulp.

1. Steekas: De universele trekhaak past niet op een fiets met een steekas. Raadpleeg de verkoper voor een mogelijke oplossing.

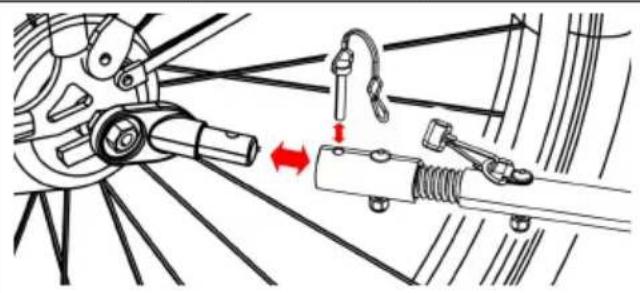

Sluit de koppeling aan op de trekhaak en zet de veiligheidspin vast (Figuur 14).

Zodra de trekhaak is bevestigd, wikkelt u de veiligheidsgordel om het frame van de fiets en haakt u deze aan de D-ring op de trekhaak.

Voordat u gaat rijden

Controleer vóór elk gebruik:

• De wielen zijn goed vastgezet aan de aanhanger.
• De banden worden opgepompt tot de aanbevolen spanning op de zijwand van de band.
• De trekhaak is goed vastgemaakt aan de aanhanger.
• Het koppelstuk is goed vastgemaakt aan de fiets.
• Koppeling en veiligheidspinnen zijn beveiligd.
• De belasting bedraagt niet meer dan 45 kg (100 lbs).
• Het gewicht van de trekhaak bij de koppeling is groter dan 2 kg, niet groter dan 9 kg met een volledig beladen aanhanger.
• Zorg ervoor dat de fiets in goede staat verkeert, vooral de remmen en de banden (raadpleeg de instructies van de fietsfabrikant).
• De ruiter draagt een helm.
• De lading is goed vastgezet.
• Deksel is geïnstalleerd en gesloten.

ONDERHOUD

Opslag: Voor een langere levensduur van het product kunt u de trailer binnenshuis opslaan. De aanhangwagen mag niet worden opgeslagen bij temperaturen lager dan -23 °C of hoger dan 65 °C.

Onderhoud van de stof: was de stoffen onderdelen met de hand in warm water en milde zeep. Gebruik GEEN bleekmiddel of oplosmiddel. Droogvegen en buiten direct zonlicht bewaren in een droge, goed geventileerde ruimte. Maak de ramen schoon met een vochtige, zachte doek.

Rekening:

• Inspecteer de trekhaak, de trekhaak, de framebuis, de flexibele connector en het bevestigingsmateriaal op schade.
• Flex-connectoren moeten elke 3-5 jaar worden onderhouden voor een veilige werking. Controleer of de bouten goed vastzitten.
• Inspecteer banden en wielen op slijtage en scheuren - Inspecteer of wielen op juistheid en scheuren.
• Inspecteer stoffen onderdelen op scheuren, schaafwonden en ontbrekende of beschadigde hardware.
